1. Tổng quan về Đầu Nối Nhanh Khí Nén Chữ T Ø10x12mm CDC MPGT 1012 (Màu Đen)

Đầu Nối Nhanh Khí Nén Chữ T Ø10x12mm CDC MPGT 1012 (Màu Đen) là dòng phụ kiện khí nén cao cấp đến từ Hàn Quốc, được thiết kế chuyên biệt để chia dòng khí và chuyển đổi kích thước ống dẫn cùng một lúc. Thuộc dòng sản phẩm Union Tee Reducer (Tê giảm), MPGT 1012 cho phép kết nối các đường ống khí nén có đường kính ngoài khác nhau (10mm và 12mm) tạo thành hình chữ T vững chắc.

Sản phẩm sở hữu cơ chế “One-Touch” (một chạm) giúp việc tháo lắp ống diễn ra chỉ trong tích tắc mà không cần dụng cụ hỗ trợ. Với thân nhựa màu đen mạnh mẽ và nút nhấn nhả ống linh hoạt, đây là giải pháp tối ưu cho các hệ thống khí nén yêu cầu sự gọn gàng, lưu lượng khí ổn định và khả năng chịu áp lực cao.

2. Bảng thông số kỹ thuật Khớp nối chữ T giảm CDC MPGT-1012 Mecsu

Dưới đây là bảng thông số chi tiết để kỹ sư và thợ máy đối chiếu với hệ thống hiện tại:

Đặc tính kỹ thuật	Thông số chi tiết
Mã đặt hàng (SKU)	0786095
Mã MPN	MPGT-1012
Thương hiệu	CDC Pneumatics (Korea)
Hình Dáng	Chữ T (Tee Union Reducer)
Dùng Cho Ống	10 mm, 12 mm (Đường kính ngoài ống)
ORIFICE (Lỗ lưu thông)	8 mm
Áp Suất Làm Việc	0 ~ 990 Kpa (0 ~ 9.9 Bar)
Áp Suất Âm (Chân không)	-750 mmHg (-29.5 inHg)
Nhiệt Độ Giới Hạn	0 ~ 60℃
Vật Liệu Thân	Nhựa PBT (Polybutylene Terephthalate)

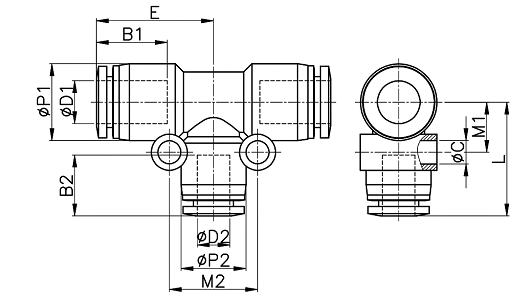

Kích Thước (L x E)	29.2 mm x 25.3 mm

3. Cấu tạo kỹ thuật của T nối khí nén chuyển bậc

Đầu nối MPGT 1012 được cấu thành từ các bộ phận chính xác nhằm đảm bảo độ kín khí tuyệt đối:

• Thân nhựa (Body): Làm từ nhựa kỹ thuật cao cấp màu đen, chịu va đập và áp lực khí nén tốt. Thiết kế chữ T giúp phân chia dòng khí từ một đường ống lớn sang nhỏ hoặc ngược lại.
• Vòng nhả (Release Sleeve): Bộ phận hình tròn bao quanh miệng lỗ (thường có màu đen hoặc xanh). Khi nhấn vòng này vào, các ngàm giữ bên trong sẽ mở ra để rút ống.
• Ngàm giữ (Lock Claws): Làm bằng thép không gỉ, có tác dụng găm chặt vào vỏ ngoài của ống PU/PE, ngăn ống bị tuột ra khi áp suất tăng cao.
• Vòng đệm kín (O-ring Seal): Chế tạo từ cao su NBR, ôm khít xung quanh ống để ngăn rò rỉ khí.

4. Giải mã ký hiệu MPGT 1012 và kích thước Ø10x12mm

Việc hiểu đúng mã sản phẩm giúp bạn tránh mua nhầm quy cách:

• MPGT: Mã hiệu của hãng CDC dành cho dòng “Plastic Union Tee Reducer” – Tức là khớp nối chữ T bằng nhựa, có chức năng nối giảm (chuyển bậc kích thước).
• 1012: Thể hiện sự kết hợp của hai kích thước ống là 10mm và 12mm. Thông thường, MPGT 10-12 sẽ có 2 đầu nối ống 12mm (đường ống chính) và 1 đầu nhánh nối ống 10mm (hoặc ngược lại tùy theo model cụ thể, cần kiểm tra thực tế trên bản vẽ kỹ thuật). Sản phẩm này cho phép kết nối linh hoạt giữa các thiết bị dùng ống phi 10 và phi 12.
• Màu Đen: Biểu thị dòng sản phẩm tiêu chuẩn (Metric size) của CDC, phù hợp với hầu hết các loại ống khí nén trên thị trường Việt Nam.

5. Vật liệu nhựa PBT và công nghệ làm kín

Sự khác biệt của CDC so với các loại đầu nối giá rẻ nằm ở vật liệu:

Thân đầu nối được làm từ nhựa PBT (Polybutylene Terephthalate). Đây là loại nhựa kỹ thuật có độ bền cơ học cao, chịu được dầu mỡ và hóa chất nhẹ, đồng thời cách nhiệt tốt. Bên trong sử dụng phớt cao su NBR (Nitrile Butadiene Rubber) giúp làm kín hiệu quả ngay cả khi ống hơi có bề mặt không hoàn hảo tuyệt đối. Sự kết hợp này đảm bảo đầu nối hoạt động bền bỉ trong dải nhiệt độ 0-60 độ C mà không bị giòn gãy hay xì hơi.

6. Về thương hiệu khí nén CDC Pneumatics (Hàn Quốc)

CDC Pneumatics là thương hiệu hàng đầu Hàn Quốc chuyên sản xuất phụ kiện khí nén. Các sản phẩm của CDC được biết đến với độ chính xác cao, thiết kế thông minh và độ bền vượt trội. Tại Việt Nam, đầu nối CDC là đối thủ cạnh tranh trực tiếp với SMC (Nhật Bản) nhờ chất lượng tiệm cận nhưng giá thành hợp lý hơn, là sự lựa chọn ưu tiên cho các nhà máy, dây chuyền tự động hóa yêu cầu độ ổn định cao.

7. Ưu điểm và nhược điểm của đầu nối chia khí giảm size

Ưu điểm:

• Tiết kiệm không gian: Thay vì phải dùng một chữ T đều và một đầu nối giảm riêng biệt, MPGT 1012 tích hợp cả hai chức năng, giúp hệ thống gọn gàng hơn.
• Lắp đặt siêu tốc: Cơ chế Push-in giúp thao tác cắm ống chỉ mất 1 giây.
• Chịu áp chân không: Có thể sử dụng cho cả hệ thống hút chân không (-750mmHg).
• Lưu lượng lớn: Lỗ thông khí (Orifice) 8mm đảm bảo dòng khí lưu thông mạnh mẽ, không bị thắt cổ chai quá mức.

Nhược điểm:

• Giới hạn nhiệt độ: Chỉ chịu được tối đa 60 độ C, không thích hợp cho môi trường nhiệt độ cao (cần dùng dòng khớp nối kim loại chịu nhiệt).
• Cố định kích thước: Chỉ dùng được cho đúng cỡ ống 10mm và 12mm chuẩn dung sai.

8. Ứng dụng thực tế: Tối ưu hóa đường ống dẫn khí

Đầu nối chữ T giảm CDC MPGT 1012 được ứng dụng rộng rãi trong:

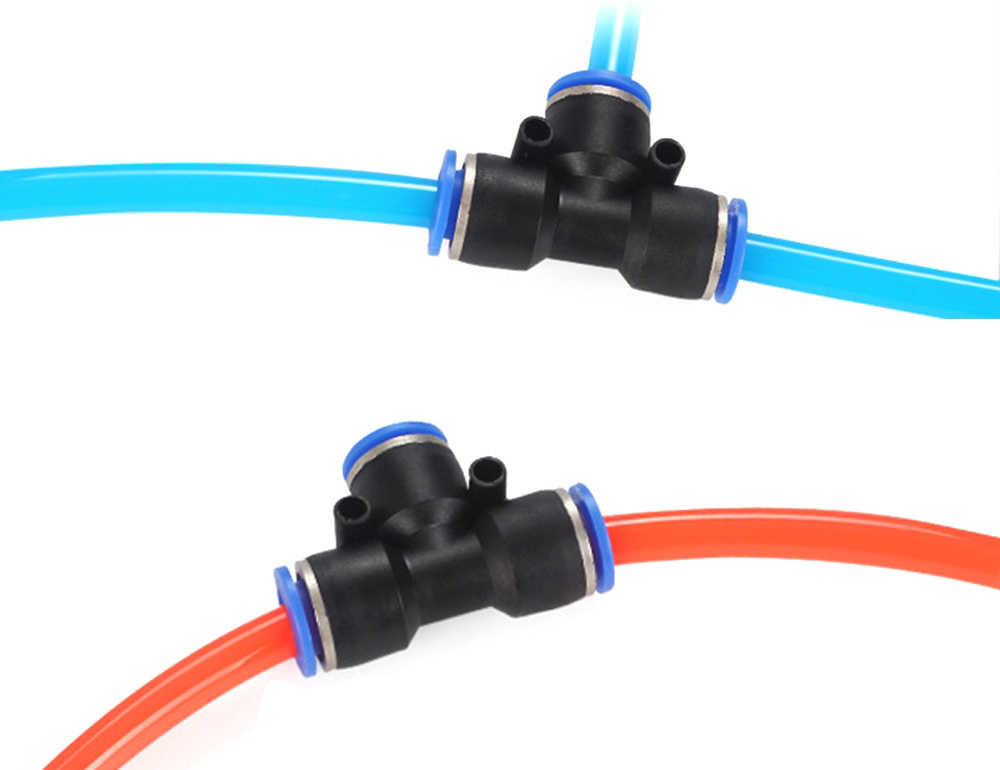

• Hệ thống phân phối khí nhà xưởng: Chia khí từ đường ống chính phi 12mm xuống các thiết bị con dùng ống phi 10mm.
• Máy đóng gói, in ấn: Kết nối các xi lanh khí nén, van điện từ có kích thước cổng khác nhau.
• Robot tự động hóa: Gọn nhẹ, giúp đi dây khí trên cánh tay robot linh hoạt.
• Hệ thống phun sương, làm mát: Kết nối các nhánh phun sương áp lực thấp.

9. So sánh Đầu nối chữ T giảm (MPGT) và T đều (MPUT)

Khi nào nên dùng loại nào?

Tiêu chí	Chữ T Giảm (MPGT 1012)	Chữ T Đều (MPUT 12)
Kích thước đầu nối	Kết hợp 10mm và 12mm	Cả 3 đầu đều là 12mm
Mục đích sử dụng	Chia nhánh và giảm kích thước ống	Chia nhánh cùng kích thước ống
Tính linh hoạt	Cao, giảm bớt phụ kiện trung gian	Cần thêm đầu nối giảm nếu muốn đổi size
Giá thành	Tương đương hoặc cao hơn chút ít	Phổ thông

Kết luận: Nếu hệ thống của bạn có sự thay đổi về kích thước ống tại điểm rẽ nhánh, MPGT là lựa chọn thông minh nhất.

10. Hướng dẫn lắp đặt ống PU vào khớp nối nhanh an toàn

Để đảm bảo không bị rò rỉ khí (xì hơi), hãy tuân thủ quy trình sau:

Quy trình lắp đặt:

• Bước 1: Cắt ống khí nén (PU/PE/Nylon) bằng dao cắt chuyên dụng. Mặt cắt phải phẳng và vuông góc 90 độ, không bị móp méo hay có ba-via.
• Bước 2: Cầm ống và đẩy thẳng vào đầu nối. Bạn sẽ cảm nhận được 2 nấc: nấc đầu là qua ngàm giữ, nấc sau là qua phốt làm kín. Phải đẩy ống vào kịch đáy (qua nấc thứ 2).
• Bước 3: Kéo nhẹ ống ngược ra để kiểm tra xem ngàm thép đã khóa chặt ống chưa.
• Bước 4 – Tháo ống: Nhấn mạnh và giữ vòng nhựa (release ring) sát vào thân đầu nối, sau đó rút ống ra. Nhớ xả hết áp suất khí trước khi tháo.

11. Cách nhận biết phụ kiện khí nén CDC chính hãng

Hàng giả thường có chất lượng nhựa kém, dễ bị nứt vỡ. Hãy kiểm tra:

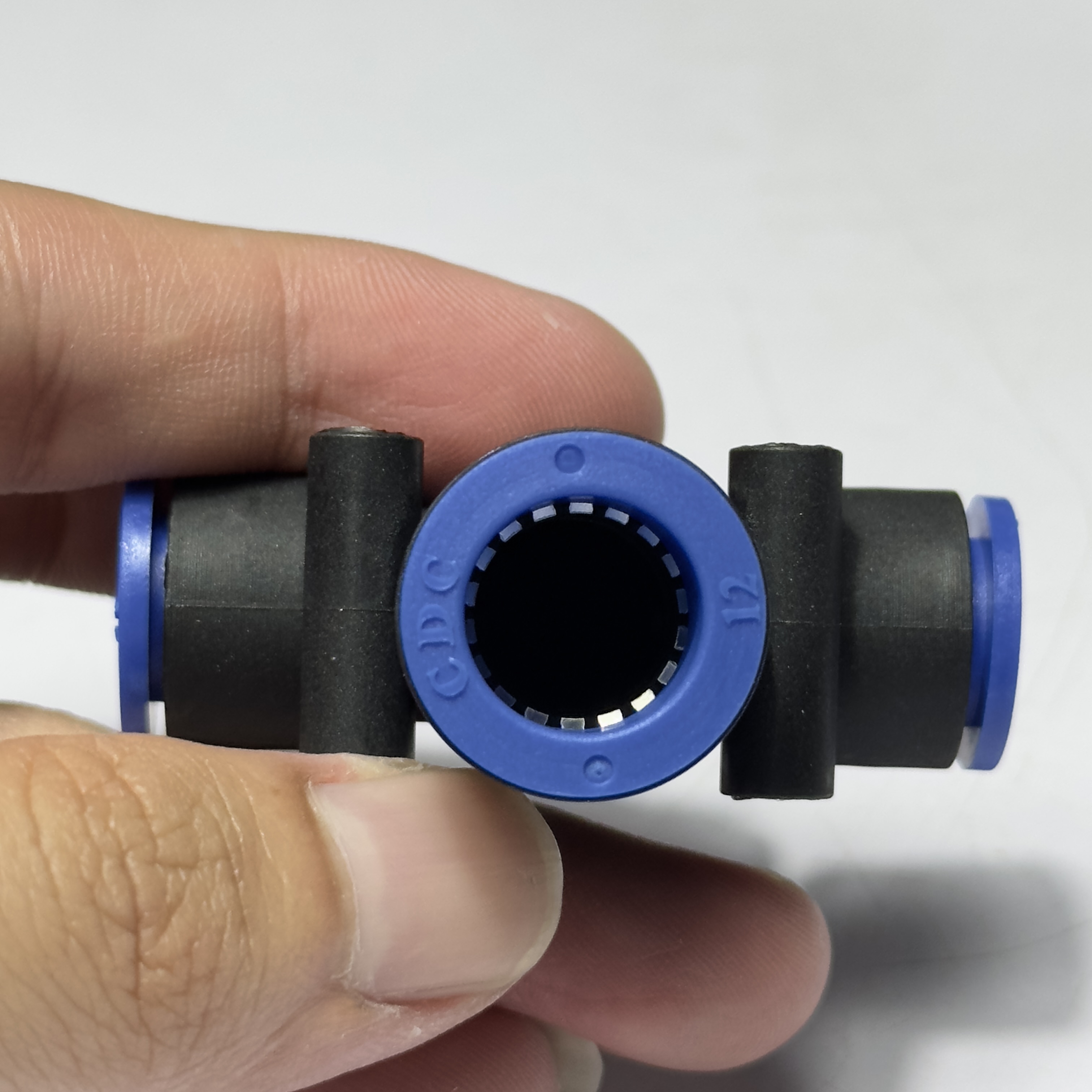

• Logo thương hiệu: Trên thân nhựa hoặc vòng nhấn thường có in hoặc đúc nổi logo “CDC Pneumatics” hoặc “CDC” sắc nét.
• Chất liệu nhựa: Nhựa PBT chính hãng có màu đen sâu, bề mặt mịn, không có nhựa thừa (ba-via) ở các đường ghép khuôn.
• Cảm giác bấm: Vòng nhấn nhả ống của CDC rất êm ái, đàn hồi tốt, không bị kẹt cứng.

12. Cập nhật giá bán Đầu Nối Nhanh CDC MPGT 1012 & Địa chỉ mua hàng

a. Giá bán tham khảo tại Mecsu: 42,701 đ / Cái

Đây là mức giá hợp lý cho một sản phẩm “Made in Korea” bền bỉ. Mecsu cung cấp chính sách giá sỉ hấp dẫn cho các nhà máy, đơn vị thi công mua số lượng lớn theo bịch (thường là 25 hoặc 50 cái/bịch).

b. Tại sao nên mua phụ kiện khí nén tại Mecsu?

• Hàng chính hãng: Nhập khẩu trực tiếp, đầy đủ CO/CQ.
• Đa dạng mẫu mã: Có sẵn các loại nối thẳng, nối góc, nối tê, van tiết lưu của CDC.

ĐẶT MUA ĐẦU NỐI KHÍ NÉN CDC MPGT 1012 TẠI ĐÂY

13. Những câu hỏi thường gặp (FAQ) về Khớp nối khí nén CDC

13.1. Đầu nối này dùng được cho ống nước không?

Có thể dùng cho nước công nghiệp (nước thường) với điều kiện áp suất và nhiệt độ trong giới hạn cho phép (0-60 độ C). Tuy nhiên, cần lưu ý vật liệu ngàm giữ là thép không gỉ nhưng thân nhựa PBT có thể bị thủy phân nếu tiếp xúc nước nóng lâu dài. Khuyến cáo chính vẫn là dùng cho khí nén.

13.2. MPGT 1012 là giảm từ 12 xuống 10 hay 10 xuống 12?

Thông thường, thiết kế chữ T giảm sẽ có 2 đầu thẳng hàng cùng kích thước và 1 đầu nhánh vuông góc khác kích thước. Bạn cần xem kỹ bản vẽ kỹ thuật hoặc liên hệ tư vấn để biết chính xác đầu nào là 10mm, đầu nào là 12mm phù hợp với thiết kế mạch khí của mình.

13.3. Áp suất tối đa chịu được là bao nhiêu?

Áp suất làm việc an toàn là dưới 1.0 MPa (10 Bar). Áp suất phá hủy (Burst pressure) thường cao hơn, nhưng để đảm bảo an toàn lao động, không nên vượt quá 10kg/cm2.

14. Kênh tư vấn và hỗ trợ kỹ thuật tại Mecsu

Mecsu luôn sẵn sàng hỗ trợ bạn lựa chọn đúng mã sản phẩm và tư vấn lắp đặt:

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Mẹo phát hiện rò rỉ khí nén đơn giản

Hệ thống khí nén bị rò rỉ gây lãng phí điện năng máy nén khí rất lớn.

“Mẹo nhỏ: Pha loãng nước rửa chén với nước, dùng cọ quét hoặc bình xịt phun lên các vị trí khớp nối. Nếu thấy sủi bọt khí bong bóng, chứng tỏ chỗ đó bị xì. Nguyên nhân thường do cắt ống bị xéo hoặc chưa cắm ống ngập sâu vào đầu nối. Hãy tháo ra cắt lại và lắp lại thật chặt.”
— Kỹ thuật viên bảo trì Mecsu.
