Đầu Nối Nhanh Khí Nén Chữ T Phi 4mm Pisco PE4

Phân Tích Chi Tiết Đầu Nối Nhanh Khí Nén Chữ T Phi 4mm Pisco PE4 – Giải Pháp Chia Nhánh Khí Nén Chính Xác

Mục Lục

1. 1. Đầu Nối Nhanh Khí Nén Chữ T Pisco PE4 là gì và vai trò kỹ thuật?
2. 2. Bảng dữ liệu kỹ thuật chi tiết của cút nối chữ T Pisco Phi 4mm
3. 3. Đặc điểm cấu tạo hình học và cơ chế cắm nhanh của đầu nối Pisco PE4
4. 4. Tại sao vật liệu nhựa PBT và thương hiệu Pisco lại được tin dùng?
5. 5. Khả năng chịu áp suất và độ bền cơ học của đầu nối nhanh chữ T
6. 6. So sánh các loại đầu nối khí nén chữ T phổ biến trên thị trường
7. 7. Đánh giá lợi thế và những lưu ý khi sử dụng đầu nối nhanh Pisco 4mm
8. 8. Các kịch bản lắp đặt tối ưu cho cút nối chữ T trong hệ thống khí nén
9. 9. Độ bền môi trường và tính ổn định vật liệu của đầu nối nhanh Pisco
10. 10. Hướng dẫn lắp đặt và tháo ống đúng kỹ thuật cho đầu nối nhanh
11. 11. Cách kiểm tra chất lượng và nhận diện đầu nối Pisco chính hãng
12. 12. Cập nhật báo giá và địa điểm cung cấp đầu nối khí nén Pisco uy tín
13. 13. Giải đáp các thắc mắc thường gặp về đầu nối nhanh chữ T PE4
14. 14. Dịch vụ tư vấn giải pháp khí nén và hỗ trợ chuyên nghiệp từ Mecsu
15. 15. Kinh nghiệm vận hành và lời khuyên từ đội ngũ kỹ thuật Mecsu

1. Đầu Nối Nhanh Khí Nén Chữ T Pisco PE4 là gì và vai trò kỹ thuật?

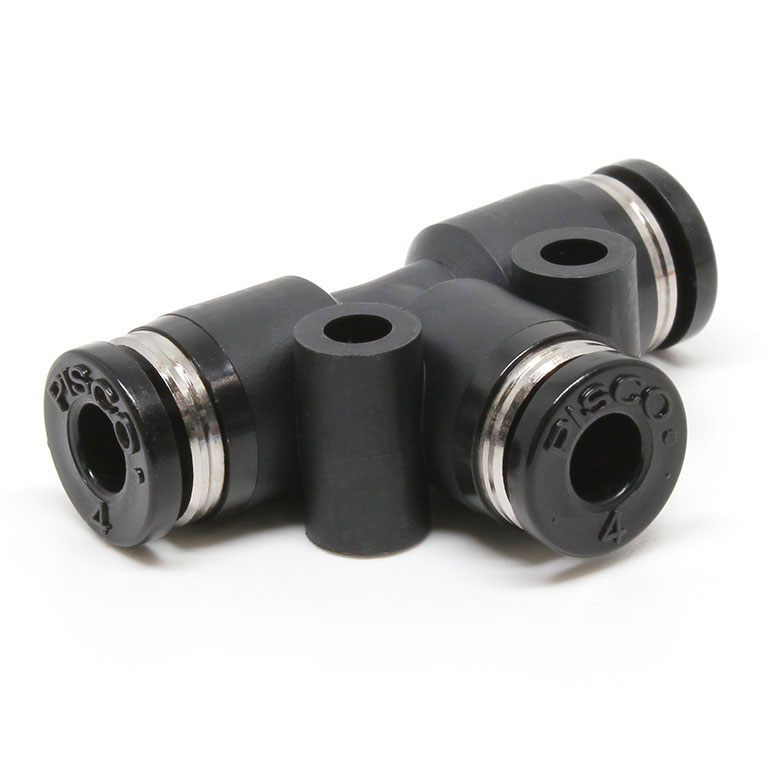

Đầu Nối Nhanh Khí Nén Chữ T Phi 4mm Pisco PE4 (hay còn gọi là cút nối chữ T, khớp nối nhanh chữ T) là một linh kiện cao cấp được thiết kế để phân chia dòng khí nén từ một nguồn thành hai nhánh khác nhau hoặc ngược lại. Với cơ chế cắm nhanh (one-touch), sản phẩm này cho phép kết nối các đường ống dẫn khí phi 4mm một cách tức thì mà không cần bất kỳ dụng cụ hỗ trợ nào.

Sản phẩm mang mã đặt hàng 0597723 (MPN: PIS-PE4) được sản xuất bởi Pisco – thương hiệu hàng đầu Nhật Bản về thiết bị khí nén. Đầu nối PE4 được làm từ nhựa PBT chất lượng cao, giúp hệ thống khí nén của bạn đạt được sự kín khít tuyệt đối, giảm thiểu thất thoát áp suất và tăng hiệu suất vận hành cho toàn bộ dây chuyền sản xuất.

2. Bảng dữ liệu kỹ thuật chi tiết của cút nối chữ T Pisco Phi 4mm

Thương hiệu: Pisco (Nhật Bản)

Dạng kết nối: Cắm nhanh (One-touch)

Kiểu dáng: Chữ T (Union Tee)

Thông số kỹ thuật	Giá trị chi tiết
Mã đặt hàng	0597723
Mã sản phẩm (MPN)	PIS-PE4
Kiểu dáng kết nối	Chữ T (3 đầu cắm nhanh)
Dùng cho ống (OD)	4 mm
Vật liệu thân	Nhựa PBT (Polybutylene Terephthalate)
Vật liệu làm kín (Seal)	Cao su NBR
Hãng sản xuất	Pisco
Môi chất sử dụng	Không khí, nước (tùy điều kiện)
Áp suất vận hành	0.9 MPa (9 bar)
Dải nhiệt độ	0 – 60°C
Nguồn gốc	Nhật Bản / Trung Quốc

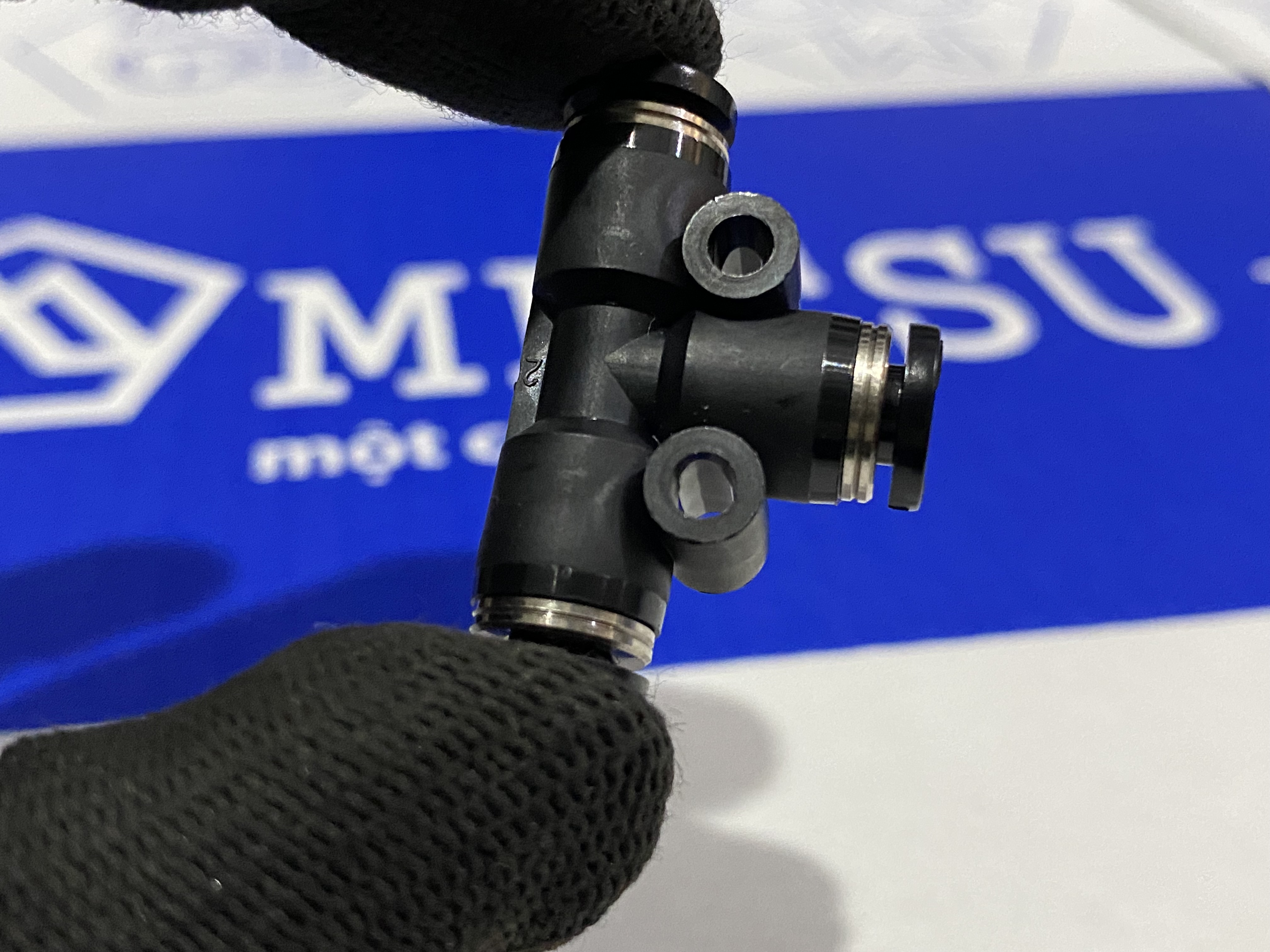

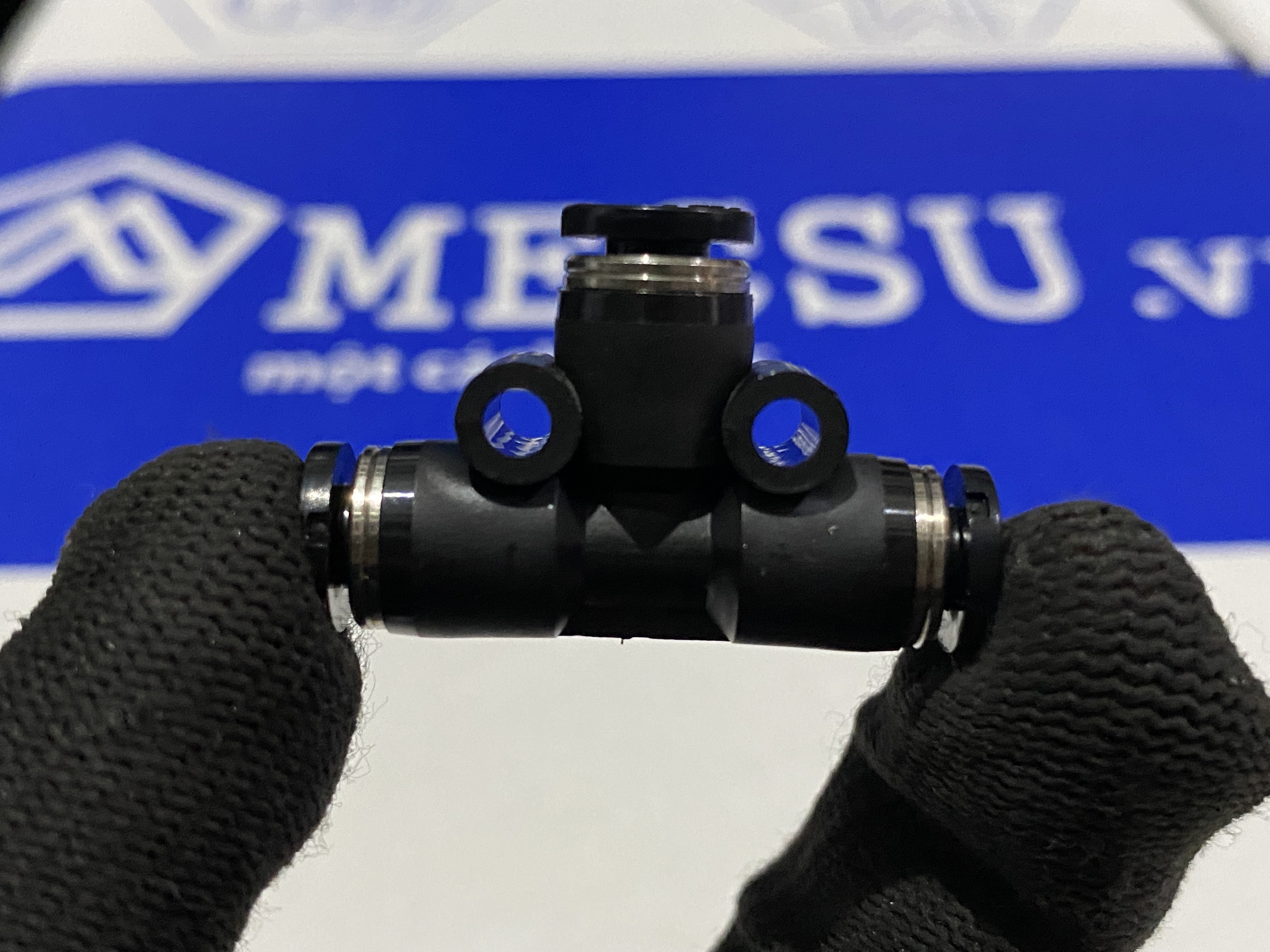

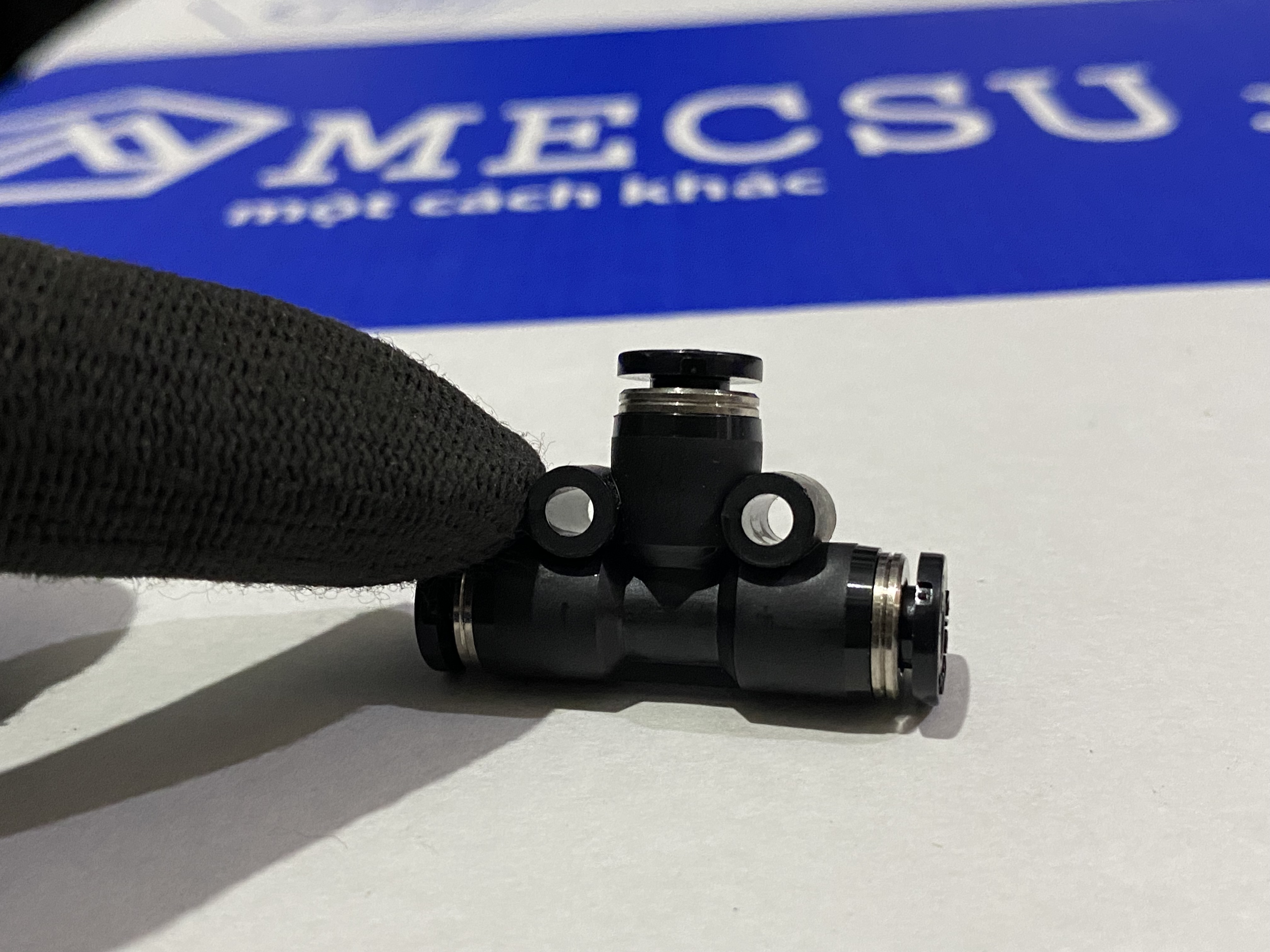

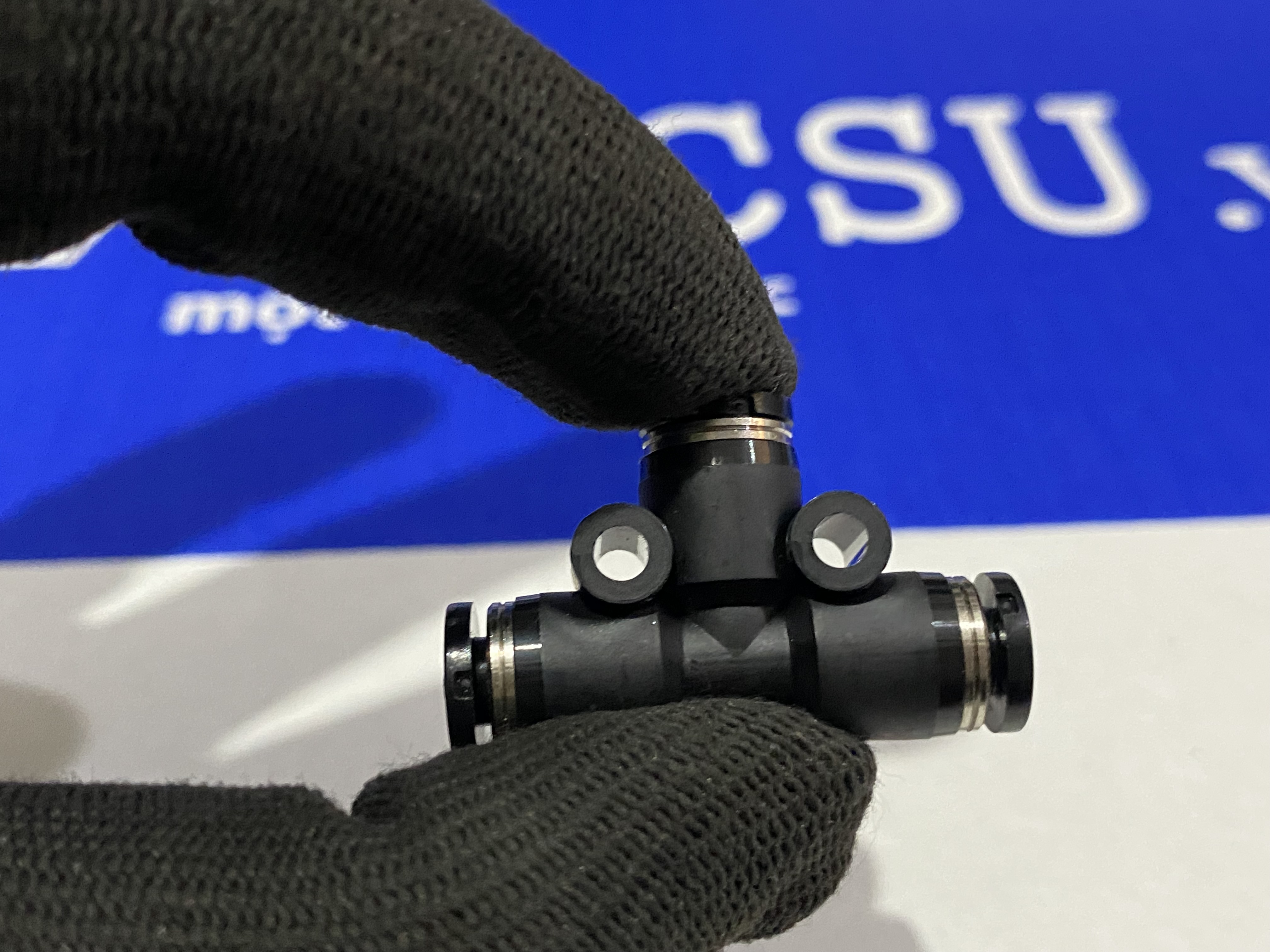

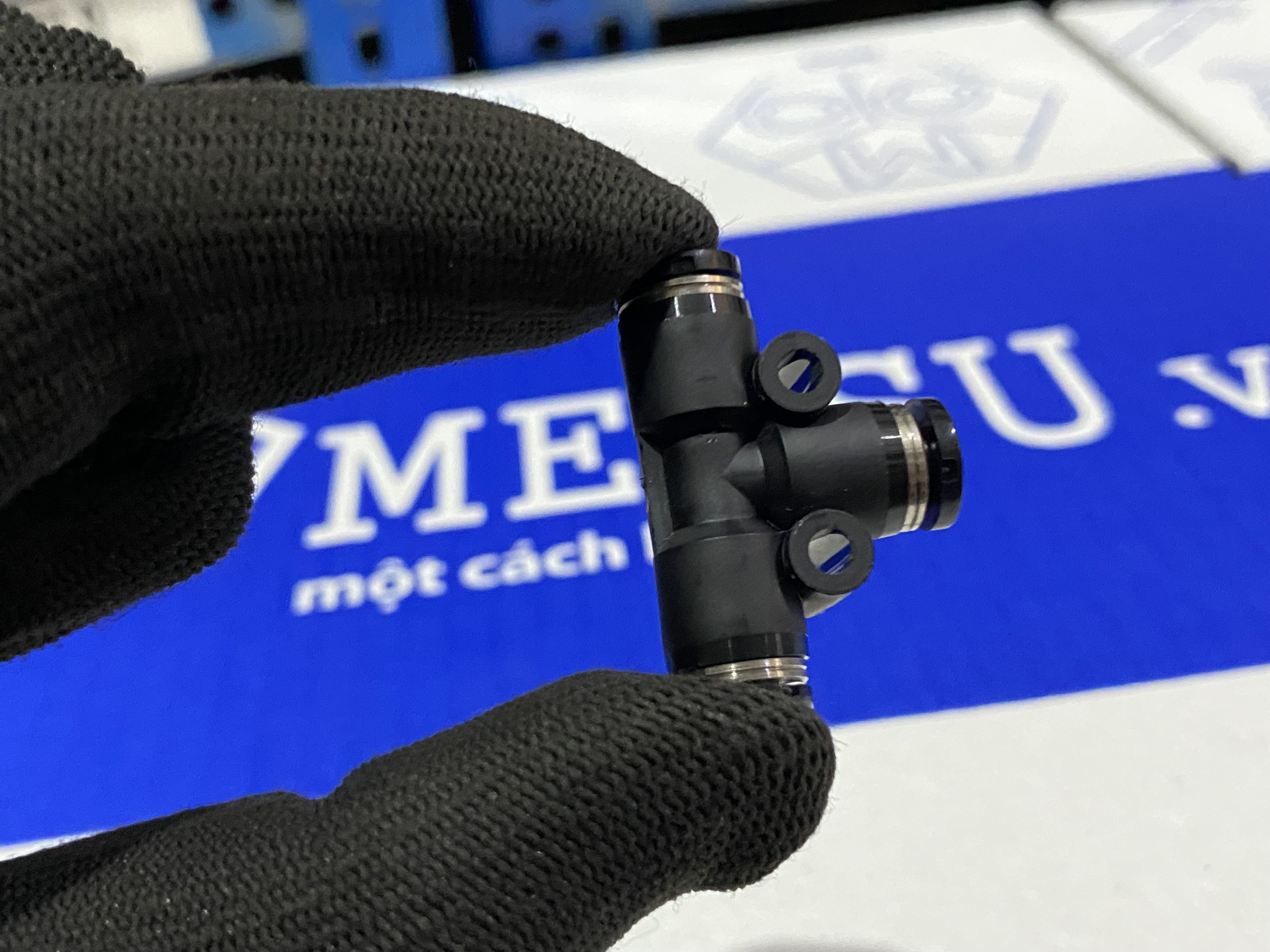

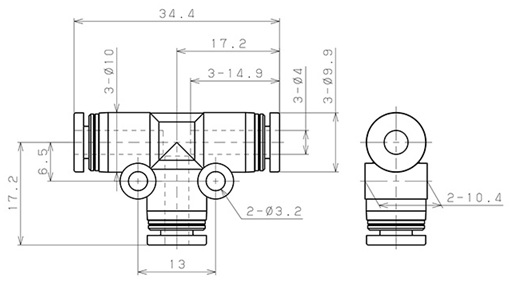

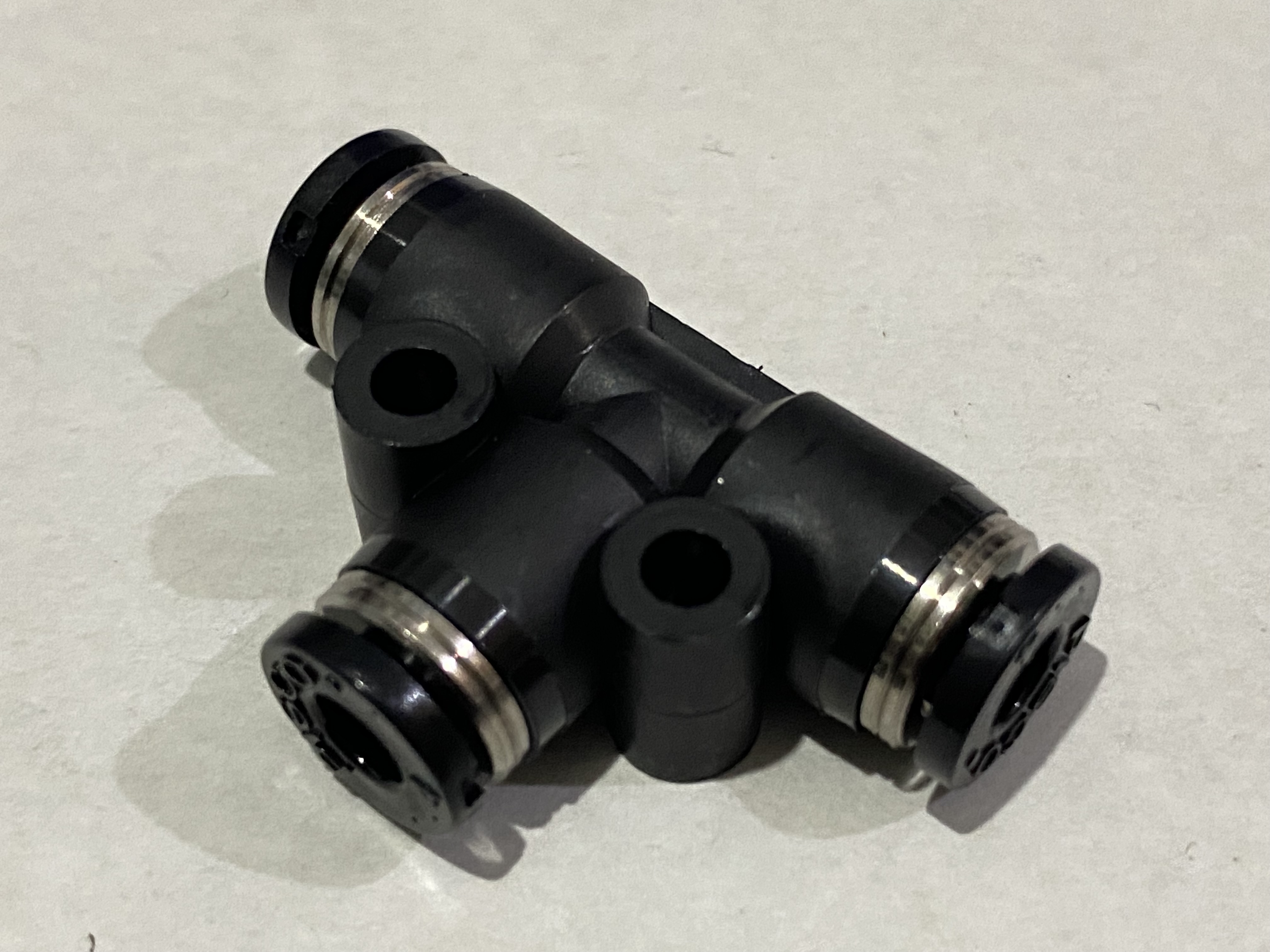

3. Đặc điểm cấu tạo hình học và cơ chế cắm nhanh của đầu nối Pisco PE4

Đầu nối chữ T Pisco PE4 được thiết kế để tối ưu hóa lưu lượng khí và độ bền kết nối:

• Cơ chế One-Touch: Phần vòng đệm giữ ống bên trong có các răng kim loại sắc bén, giúp bám chặt vào bề mặt ống nhựa phi 4mm ngay khi cắm vào, đảm bảo ống không bị tuột khi áp suất khí tăng cao.
• Thiết kế chữ T cân đối: Ba đầu cắm nhanh được bố trí tạo thành hình chữ T, cho phép chia nhánh dòng khí 90 độ một cách gọn gàng, giúp tiết không gian đi dây hơi trong tủ điện hoặc trên cánh tay robot.
• Vòng tháo ống (Release Ring): Được thiết kế đặc biệt giúp việc ấn vào để rút ống ra cực kỳ nhẹ nhàng, không làm trầy xước bề mặt ống dẫn.

Cấu tạo này giúp PE4 trở thành giải pháp lý tưởng cho các hệ thống tự động hóa đòi hỏi việc lắp đặt và bảo trì nhanh chóng.

4. Tại sao vật liệu nhựa PBT và thương hiệu Pisco lại được tin dùng?

Sự kết hợp giữa vật liệu nhựa kỹ thuật và danh tiếng thương hiệu tạo nên giá trị cho PE4:

• Nhựa PBT cao cấp: Thân đầu nối được làm từ PBT, loại nhựa có độ bền cơ học cao, chịu được rung động và chống ăn mòn hóa học nhẹ, giúp linh kiện không bị giòn gãy sau thời gian dài sử dụng.
• Tiêu chuẩn Pisco Nhật Bản: Pisco nổi tiếng với độ chính xác cực cao trong việc gia công các chi tiết làm kín bên trong. Điều này giúp ngăn chặn hoàn toàn hiện tượng rò rỉ khí “ngầm” – một trong những nguyên nhân gây lãng phí điện năng máy nén khí.
• Thân thiện với người dùng: Bề mặt nhựa được xử lý nhẵn mịn, kích thước nhỏ gọn phù hợp với các hệ thống vi mạch khí nén tinh vi.

5. Khả năng chịu áp suất và độ bền cơ học của đầu nối nhanh chữ T

Pisco PE4 được tính toán kỹ lưỡng để vận hành an toàn trong các điều kiện công nghiệp:

• Chịu áp suất định mức: Hoạt động ổn định ở mức áp suất lên tới 0.9 MPa, đáp ứng tốt nhu cầu của hầu hết các thiết bị xi lanh, van điện từ và bộ lọc khí nén hiện nay.
• Độ kín khít tuyệt đối: Vòng đệm cao su bên trong (O-ring) được thiết kế để ôm khít ống phi 4mm, giúp duy trì áp suất hệ thống ngay cả khi đường ống bị uốn cong hoặc chịu tác động rung lắc.
• Khả năng chịu tải động: Kết cấu vững chắc của nhựa PBT giúp PE4 chịu được các cú sốc áp suất đột ngột mà không bị nứt vỡ.

6. So sánh các loại đầu nối khí nén chữ T phổ biến trên thị trường

Tùy vào nhu cầu về độ bền và ngân sách, người dùng có thể lựa chọn các dòng đầu nối khác nhau:

Phân loại theo vật liệu:

• Đầu nối nhựa (Pisco PE): Trọng lượng nhẹ, giá thành hợp lý, chống rỉ sét, phổ biến nhất trong tự động hóa.
• Đầu nối kim loại (Inox/Đồng): Dùng cho môi trường nhiệt độ cực cao hoặc có hóa chất mạnh, giá thành cao hơn.

Phân loại theo thương hiệu:

• Pisco (Nhật Bản): Phân khúc cao cấp, độ bền và độ kín tốt nhất, chuyên dùng cho các dây chuyền máy Nhật, Hàn.
• SMC, Festo: Các dòng sản phẩm chất lượng tương đương, theo các tiêu chuẩn kỹ thuật riêng.
• Hàng kinh tế (Trung Quốc/Đài Loan): Phù hợp cho các ứng dụng dân dụng đơn giản, yêu cầu kỹ thuật không quá khắt khe.

7. Đánh giá lợi thế và những lưu ý khi sử dụng đầu nối nhanh Pisco 4mm

Sản phẩm PE4 mang lại nhiều lợi ích vượt trội nhưng cũng cần lưu ý khi vận hành:

Ưu điểm nổi bật:

• Lắp đặt siêu tốc: Tiết kiệm đến 80% thời gian thi công so với các loại cút nối vặn ren hoặc siết tán cổ điển.
• Lưu lượng khí ổn định: Thiết kế lòng trong thông thoáng, giảm thiểu tối đa hiện tượng sụt áp khi chia nhánh khí.
• Độ bền vượt trội: Nhựa PBT giúp sản phẩm chống chịu tốt với môi trường công nghiệp có dầu máy bám dính.

Hạn chế lưu ý:

• Giới hạn nhiệt độ: Không sử dụng cho các vị trí có nhiệt độ vượt quá 60°C để tránh làm biến dạng nhựa.
• Yêu cầu về ống: Chỉ sử dụng với ống có đường kính ngoài (OD) chuẩn 4mm và bề mặt ống phải nhẵn, không bị trầy xước sâu.

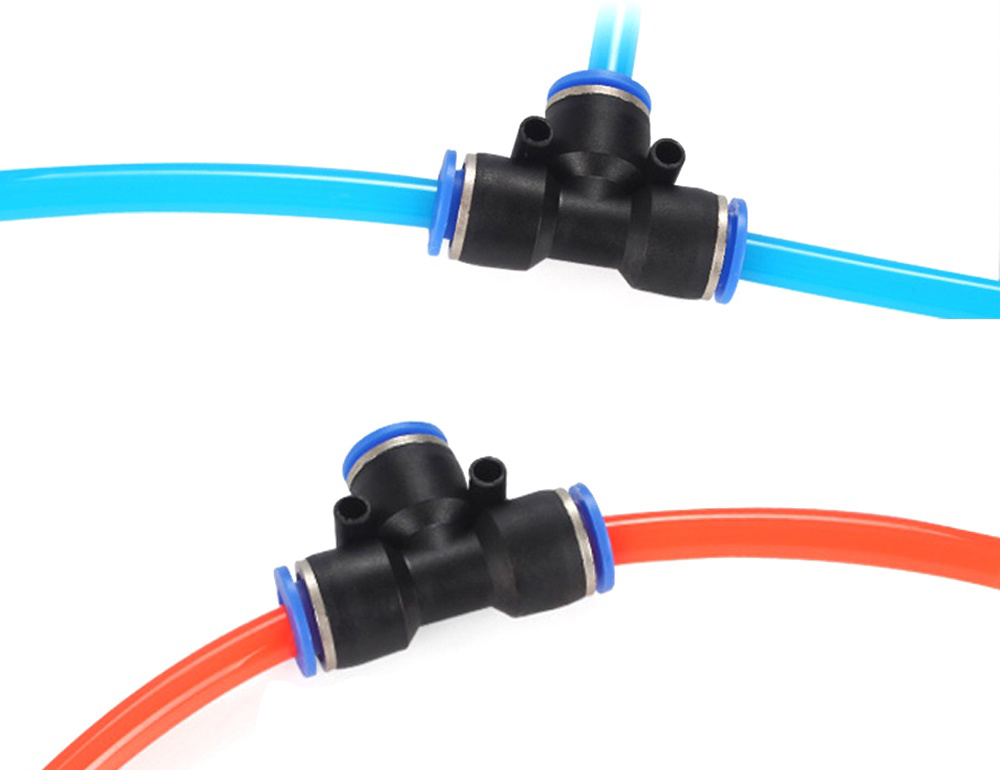

8. Các kịch bản lắp đặt tối ưu cho cút nối chữ T trong hệ thống khí nén

Đầu nối nhanh Pisco PE4 là thành phần không thể thiếu trong các ứng dụng:

• Hệ thống điều khiển khí nén: Chia nhánh khí từ van điện từ đến các xi lanh khí nén phi 4mm trong các máy đóng gói, lắp ráp linh kiện điện tử.
• Máy in phun công nghiệp: Kết nối và phân phối mực hoặc khí làm sạch trong các dòng máy in phun khổ lớn.
• Thiết bị y tế và nha khoa: Sử dụng trong các hệ thống dẫn khí sạch cho các công cụ phẫu thuật hoặc ghế nha khoa.
• Cánh tay robot (Robotics): Đi dây khí nén trên các khớp xoay của robot nhờ kích thước nhỏ gọn và khả năng chịu rung động.
• Thiết bị đo lường và kiểm tra: Phân nhánh khí cho các cảm biến áp suất hoặc các đầu đo khí nén chính xác.

9. Độ bền môi trường và tính ổn định vật liệu của đầu nối nhanh Pisco

Sản phẩm được thiết kế để duy trì hiệu suất trong môi trường làm việc thực tế:

Nhựa PBT làm thân đầu nối Pisco PE4 có tính năng cách điện tốt và khả năng chống chịu với tia cực tím (UV) nhẹ, giúp sản phẩm không bị lão hóa nhanh khi lắp đặt gần các thiết bị phát nhiệt hoặc dưới ánh đèn công suất lớn. Vật liệu làm kín NBR bên trong có khả năng kháng dầu tuyệt vời, đảm bảo rằng hơi dầu từ máy nén khí không làm mủn vòng đệm, giữ cho kết nối luôn kín khít sau nhiều năm vận hành.

10. Hướng dẫn lắp đặt và tháo ống đúng kỹ thuật cho đầu nối nhanh

Thực hiện đúng quy trình giúp bảo vệ đầu nối và đảm bảo an toàn áp suất:

Các bước cắm ống:

• Cắt ống vuông góc: Sử dụng kéo cắt ống chuyên dụng để cắt ống phi 4mm sao cho mặt cắt phẳng và vuông góc với thân ống.
• Cắm ống dứt khoát: Đẩy ống vào sâu trong đầu nối PE4 cho đến khi cảm thấy ống đã chạm vào đáy. Một tiếng “khậc” nhẹ cho biết răng giữ đã bám chặt vào ống.
• Kiểm tra: Thử kéo nhẹ ống ra để đảm bảo ống đã được giữ chắc chắn.

Các bước tháo ống:

• Xả áp suất: Đảm bảo hệ thống khí đã được ngắt áp suất trước khi tháo.
• Ấn vòng tháo: Dùng ngón tay ấn đều vòng nhựa màu xanh (hoặc đen) vào sát thân đầu nối.
• Rút ống: Giữ nguyên lực ấn và đồng thời rút ống ra ngoài một cách nhẹ nhàng.

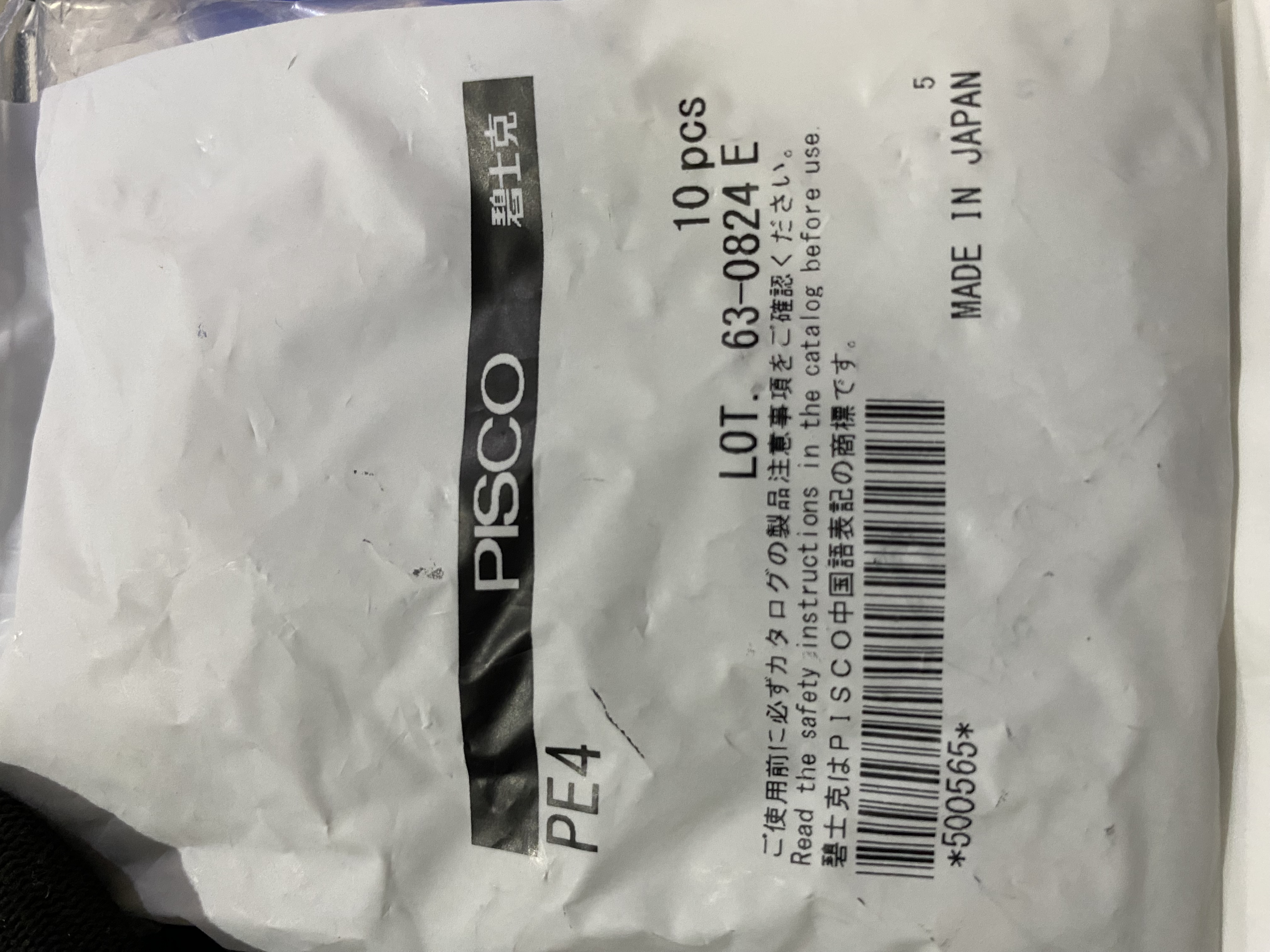

11. Cách kiểm tra chất lượng và nhận diện đầu nối Pisco chính hãng

Quý khách nên lưu ý các chi tiết sau để tránh mua phải hàng nhái kém chất lượng:

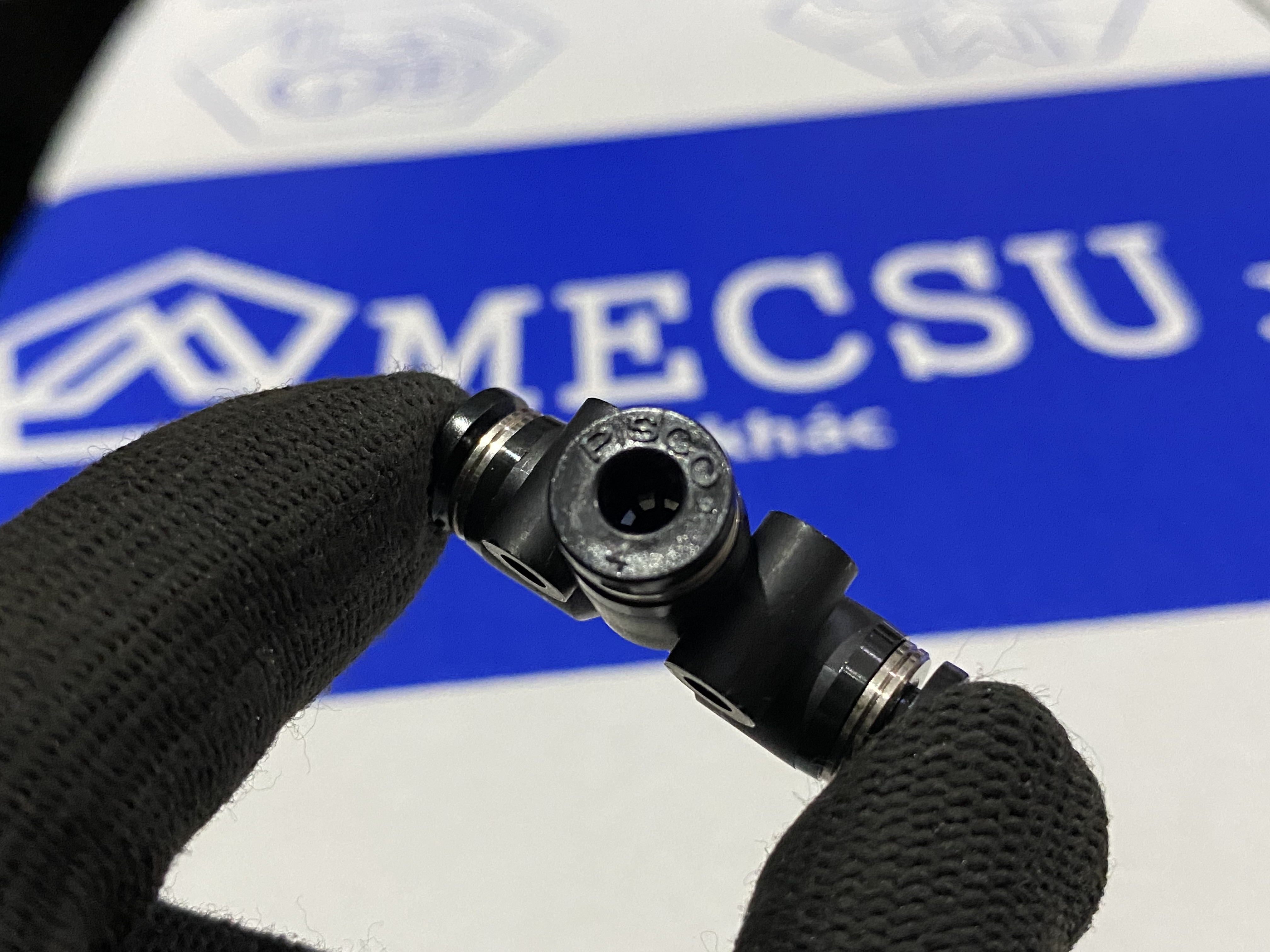

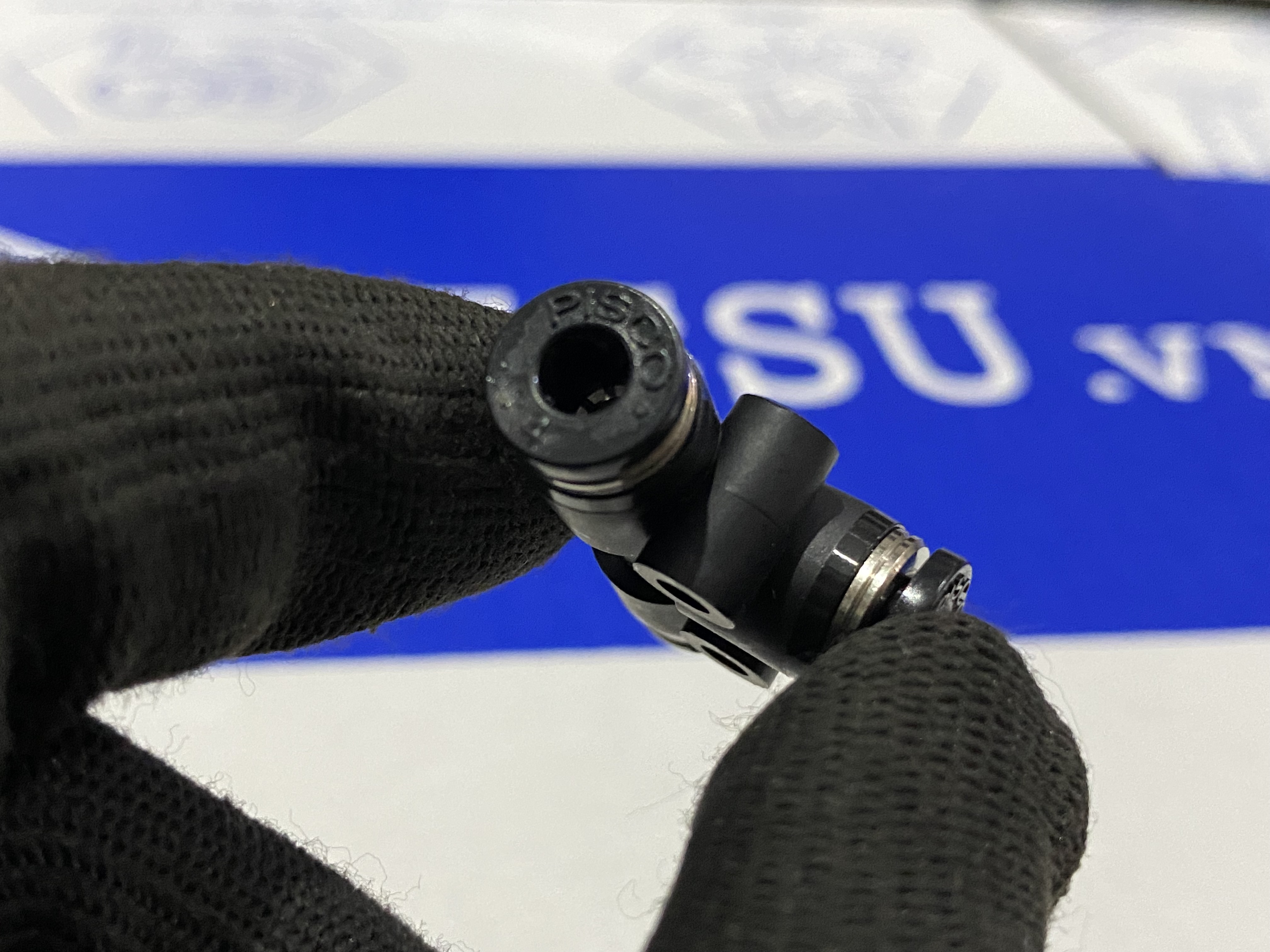

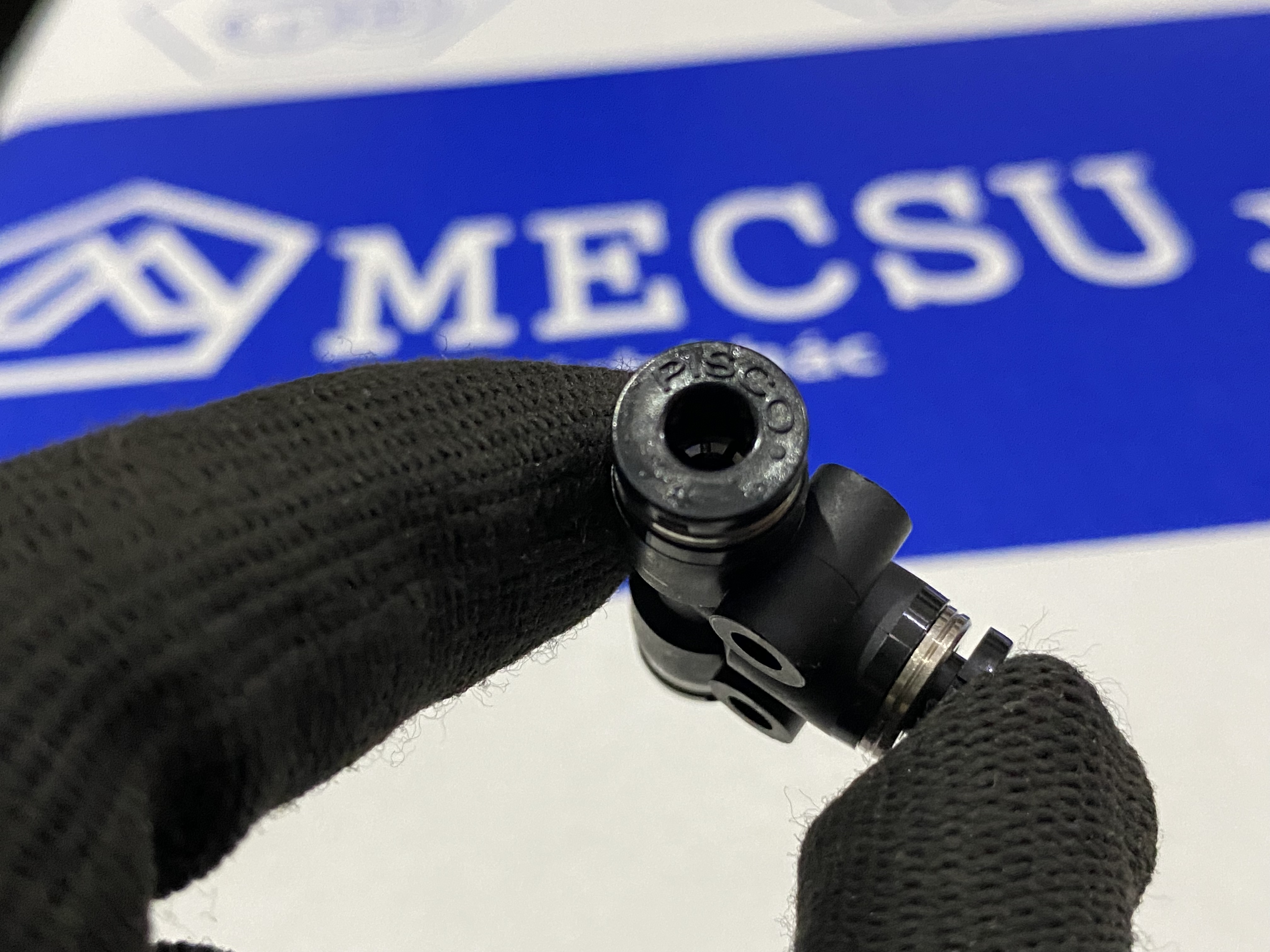

• Logo thương hiệu: Trên thân nhựa PBT thường được dập nổi chữ “PISCO” cực kỳ sắc nét, không bị nhòe hay mờ.
• Độ hoàn thiện: Hàng chính hãng có bề mặt nhựa mịn, không có bavia thừa tại các mối nối. Vòng tháo ống có lò xo đàn hồi rất đều và nhẹ nhàng.
• Màu sắc đặc trưng: Pisco thường có màu sắc nhựa và vòng tháo đặc trưng (xanh dương hoặc đen đồng nhất), màu sắc không bị bạc hay loang lổ.

12. Cập nhật báo giá và địa điểm cung cấp đầu nối khí nén Pisco uy tín

a. Giá bán tham khảo Đầu Nối Nhanh Chữ T Pisco PE4: 56,085 đ / Cái (Đã bao gồm VAT)

Lưu ý: Đơn giá có thể thay đổi tùy theo số lượng đặt hàng hoặc các chương trình ưu đãi dành cho khách hàng dự án. Mecsu luôn cam kết cung cấp giải pháp khí nén với mức giá hợp lý nhất.

b. Tại sao khách hàng tin chọn Mecsu?

• Cam kết chính hãng: Đảm bảo 100% sản phẩm Pisco đúng MPN PIS-PE4, nói không với hàng giả, hàng nhái.
• Hỗ trợ kỹ thuật: Tư vấn chuyên sâu về cách phối hợp các thiết bị khí nén để đạt hiệu quả cao nhất.

MUA THÊM NHIỀU LOẠI ĐẦU NỐI KHÍ NÉN PISCO KHÁC TẠI MECSU

13. Giải đáp các thắc mắc thường gặp về đầu nối nhanh chữ T PE4

a. Tôi có thể dùng đầu nối PE4 này cho ống phi 6mm không?

Không. PE4 được thiết kế chính xác tuyệt đối cho ống phi 4mm. Nếu bạn cố cắm ống lớn hơn sẽ làm hỏng răng giữ, còn ống nhỏ hơn sẽ gây rò rỉ khí ngay lập tức. Hãy chọn mã PE6 cho ống phi 6mm.

b. Sản phẩm này có dùng được cho nước không?

Có thể dùng cho nước nếu áp suất và nhiệt độ nằm trong dải cho phép. Tuy nhiên, Pisco khuyến cáo nên sử dụng dòng chuyên dụng (SUS hoặc đồng mạ) nếu dùng cho nước để tránh hiện tượng đóng cặn hoặc ảnh hưởng đến tuổi thọ của O-ring.

c. Tại sao khi cắm ống vào rồi mà vẫn bị rò khí ở đầu nối?

Nguyên nhân phổ biến nhất là do mặt cắt của ống không vuông góc hoặc bề mặt ống tại vị trí tiếp xúc với O-ring bị trầy xước. Hãy cắt bỏ phần ống lỗi và cắm lại.

d. Đầu nối PE4 có thể tháo lắp bao nhiêu lần?

Đầu nối Pisco chính hãng được thiết kế để tháo lắp hàng trăm lần mà vẫn giữ được độ kín. Tuy nhiên, mỗi lần tháo lắp bạn nên kiểm tra lại đầu ống xem có bị răng kim loại cứa quá sâu không, nếu có hãy cắt bỏ đoạn đó.

e. Tại sao giá của Pisco lại cao hơn các loại đầu nối thông thường?

Giá thành phản ánh chất lượng vật liệu PBT, độ chính xác của cơ cấu giữ ống và khả năng làm kín tuyệt đối. Sử dụng Pisco giúp bạn tránh được chi phí dừng máy do hỏng hóc và lãng phí điện năng do rò rỉ khí.

14. Dịch vụ tư vấn giải pháp khí nén và hỗ trợ chuyên nghiệp từ Mecsu

Mecsu không chỉ là đơn vị cung ứng vật tư, chúng tôi là đối tác kỹ thuật đồng hành cùng sự ổn định của nhà máy bạn. Chúng tôi hiểu rằng một đầu nối nhỏ bị rò rỉ có thể làm sụt áp cả một hệ thống, gây sai số cho các cảm biến và làm giảm lực kẹp của xi lanh. Đội ngũ kỹ sư của Mecsu luôn sẵn sàng tư vấn cách bố trí đường ống, lựa chọn kích cỡ đầu nối và các phụ kiện khí nén đồng bộ từ Pisco để hệ thống của bạn hoạt động bền bỉ nhất. Với chính sách giao hàng nhanh và nguồn hàng sẵn có, Mecsu cam kết mang đến sự hài lòng cao nhất.

Địa chỉ văn phòng: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Trang web thương mại: mecsu.vn

15. Kinh nghiệm vận hành và lời khuyên từ đội ngũ kỹ thuật Mecsu

a. Lưu ý khi đi dây khí nén

Tránh uốn cong ống quá gắt ngay tại vị trí cắm vào đầu nối PE4. Lực bẻ ngang sẽ làm O-ring bên trong bị ép lệch, dễ gây rò rỉ khí sau một thời gian ngắn. Nên giữ một đoạn ống thẳng ít nhất 10-20mm trước khi uốn cong.

b. Tầm quan trọng của chất lượng ống hơi

“Một hệ thống khí nén hoàn hảo là sự kết hợp giữa đầu nối tốt và ống dẫn chất lượng. Sử dụng ống PU hoặc Nylon chính hãng sẽ giúp răng giữ của đầu nối Pisco bám chắc hơn và bề mặt ống không bị biến dạng dưới áp lực.”— Kỹ sư trưởng tại Mecsu.

c. Dữ liệu tra cứu kỹ thuật

Thông tin bài viết được tổng hợp từ các tiêu chuẩn chất lượng của Pisco Nhật Bản:

• Catalogue Pisco Fitting Series dành cho dòng đầu nối nhanh One-touch.
• Quy chuẩn vật liệu nhựa kỹ thuật PBT trong sản xuất linh kiện máy móc.
• Thông số áp suất và nhiệt độ vận hành theo tiêu chuẩn ISO công nghiệp.

Nội dung được biên tập bởi: Ban chuyên môn Mecsu

Mecsu nỗ lực mang lại thông tin chính xác và chuyên sâu để hỗ trợ kỹ thuật cho cộng đồng cơ khí Việt Nam.

(Quý khách có thể xem thêm chính sách hỗ trợ tại Trang hỗ trợ khách hàng Mecsu)

Ghi chú: Hình ảnh sản phẩm có thể có sự khác biệt nhỏ về màu sắc vòng tháo ống (đen hoặc xanh) tùy theo lô hàng sản xuất nhưng thông số kỹ thuật PE4 luôn được đảm bảo tuyệt đối.
