Đầu Nối Nhanh Đồng Cong Phi 10 Ren 1/2 CDC BPL 10R04 Bền

Đầu Nối Nhanh Khí Nén Đồng Cong Phi 10 mm-1/2 inch CDC BPL 10R04: Giải Pháp Góc Công Nghiệp Nặng, Bền Bỉ Tối Ưu

Đối với các hệ thống khí nén công suất lớn, nơi đường ống chính phi 10mm cần kết nối vào cổng ren lớn 1/2 inch (ren 21), việc lựa chọn một linh kiện vừa chịu được áp suất cao, vừa bền bỉ trước các tác động vật lý là cực kỳ quan trọng. Đầu Nối Nhanh Khí Nén Đồng Cong CDC BPL 10R04 chính là giải pháp cao cấp nhất, kết hợp giữa thân đồng thau nguyên khối siêu bền và cơ chế kết nối “một chạm” tiện lợi, mang lại sự an tâm và hiệu quả lâu dài.

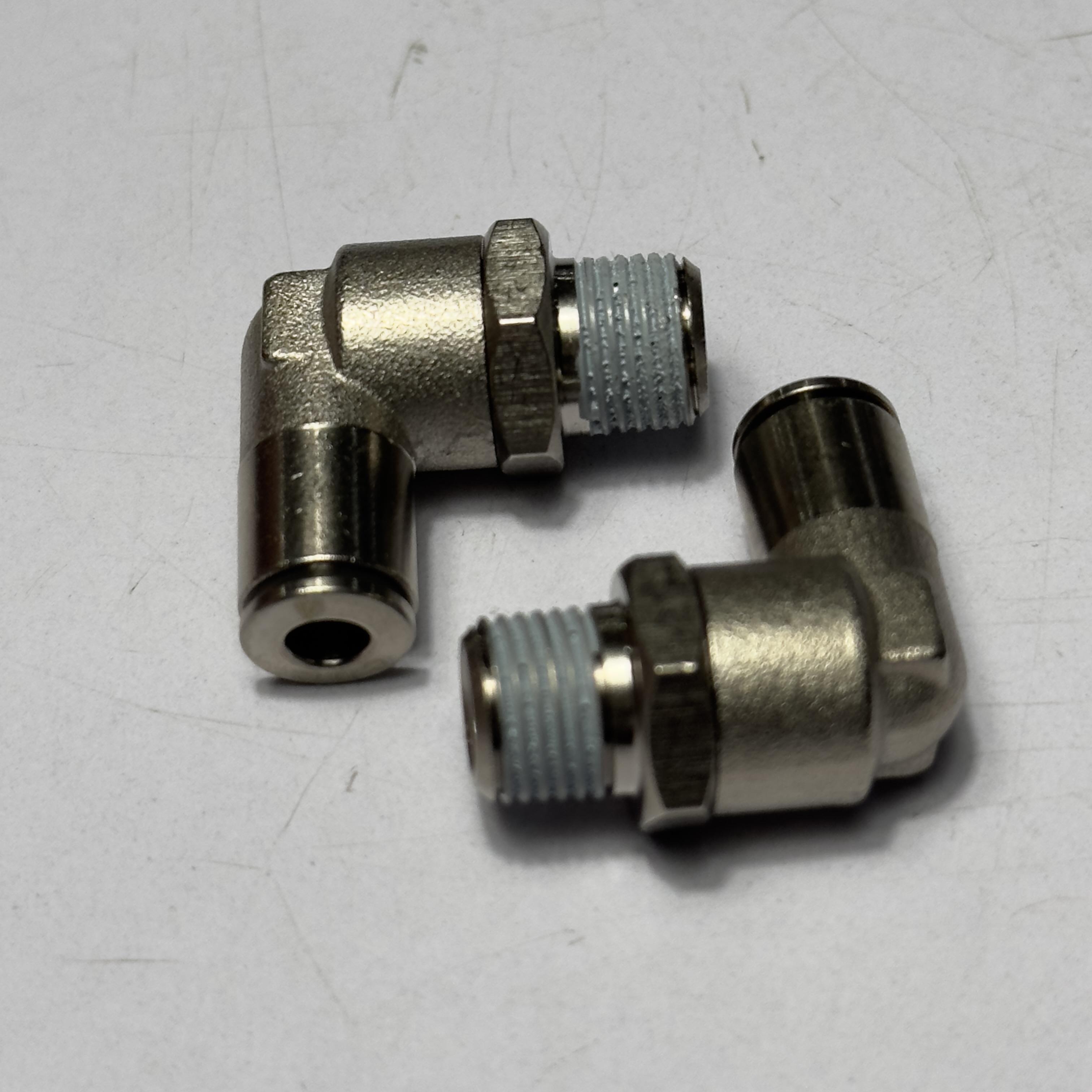

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Đồng Cong CDC BPL 10R04

Đầu nối nhanh khí nén cong model BPL 10R04 của CDC là một linh kiện cao cấp thuộc dòng “BRASS PUSH-IN FITTINGS”, được thiết kế để tạo mối nối vuông góc giữa ống khí nén có đường kính ngoài 10mm và một cổng ren trong kích thước 1/2 inch. Thiết kế “một chạm” giúp việc lắp đặt trở nên nhanh chóng, trong khi kết cấu toàn bộ bằng đồng thau và khả năng xoay linh hoạt mang lại độ bền và sự tiện dụng vượt trội so với các loại đầu nối thông thường.

2. Ưu nhược điểm của đầu nối khí nén đồng cong phi 10 ren ngoài 1/2 (BPL 10R04)

Ưu điểm:

• Thiết kế khuỷu 90 độ tiện lợi: Giúp định hướng dòng khí, giảm căng thẳng cho ống và làm cho hệ thống trông gọn gàng, chuyên nghiệp hơn.
• Khả năng xoay 360 độ linh hoạt: Phần thân nối ống có thể xoay tròn quanh trục ren ngay cả sau khi đã siết chặt, giúp việc đi dây ống trở nên hoàn hảo và dễ dàng.
• Độ bền vượt trội: Chất liệu đồng thau nguyên khối chống ăn mòn, chịu áp suất cao (lên đến 230 PSI) và chống va đập tốt.
• Dễ sử dụng: Thiết kế one-touch cho phép lắp đặt nhanh chóng mà không cần dụng cụ phức tạp.
• Độ kín khí tuyệt đối: Vòng đệm NBR và keo làm kín ren sẵn có giúp ngăn rò rỉ hiệu quả.

Nhược điểm:

• Giới hạn ứng dụng: Chỉ sử dụng cho khí nén (AIR), không phù hợp với nước hoặc các loại khí/chất lỏng khác.
• Nhiệt độ giới hạn: Không phù hợp cho các môi trường nhiệt độ cực cao (trên 80°C).

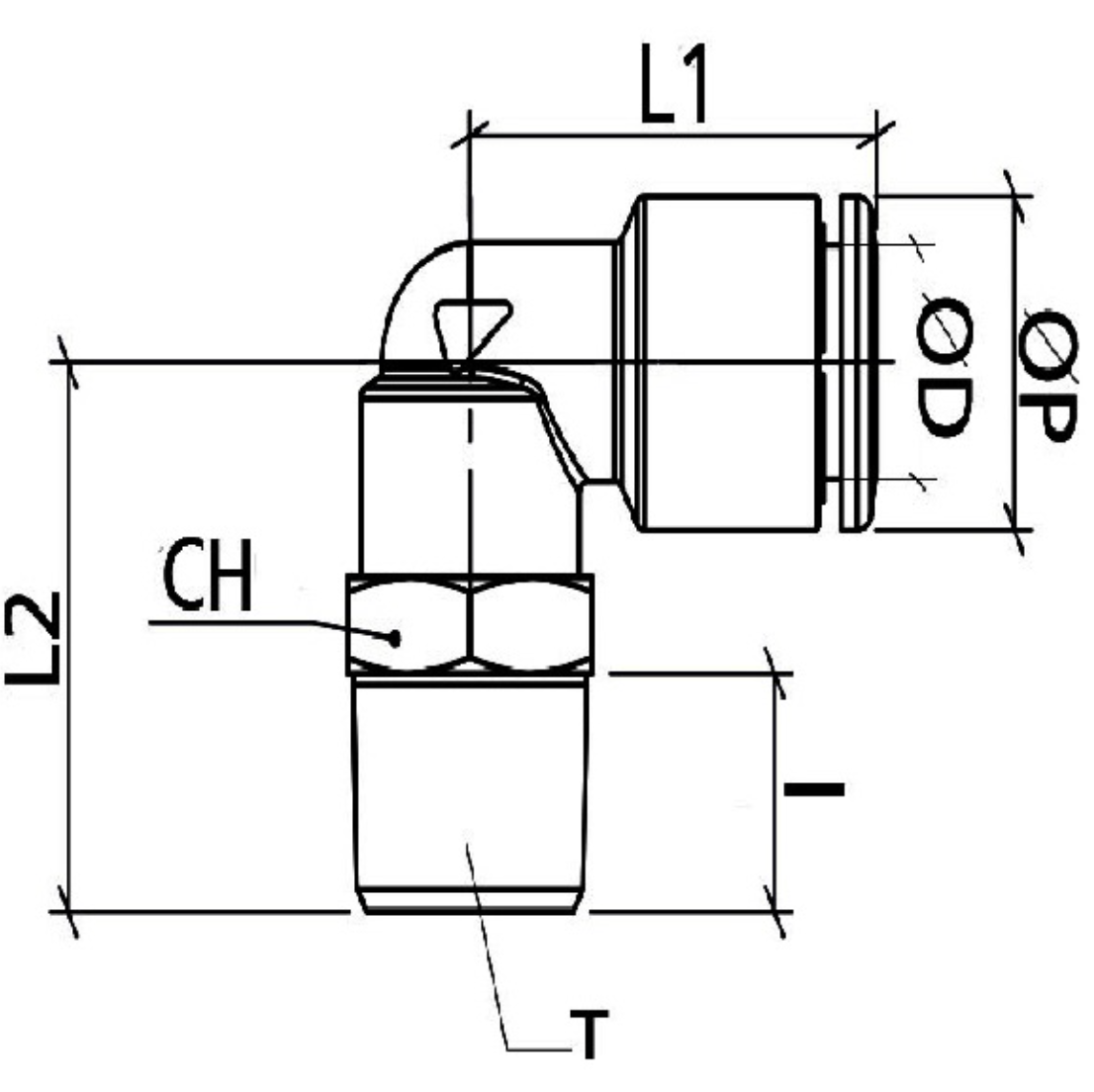

3. Thông số kỹ thuật chi tiết của CDC BPL 10R04

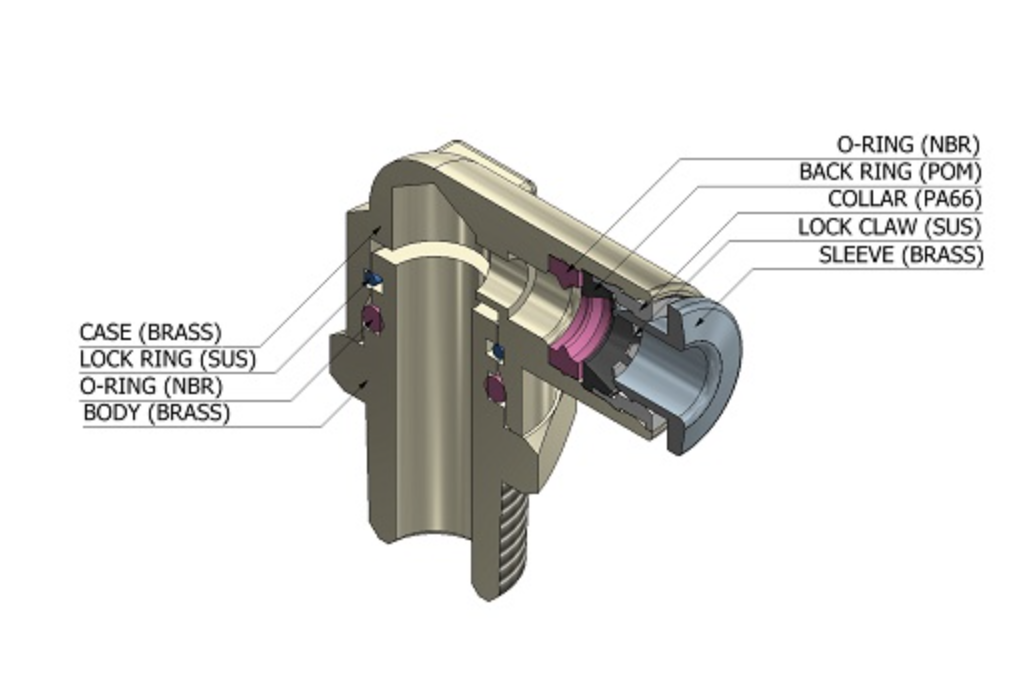

4. Cấu tạo chi tiết của Đầu Nối CDC BPL 10R04

1. BODY & CASE (Thân và Vỏ): BRASS (Đồng thau nguyên khối)
2. SLEEVE (Nút nhấn tháo): BRASS (Đồng thau)
3. O-RING (Gioăng xoay & Phớt làm kín): NBR
4. LOCK CLAW & LOCK RING (Móng kẹp ống & Vòng khóa): SUS (Thép không gỉ)
5. COLLAR (Vòng cổ): PA66
6. BACK RING (Vòng đệm sau phớt): POM

5. Hướng dẫn lắp đặt – sử dụng đầu nối nhanh khí nén đồng cong

Lắp đặt:

1. Chuẩn bị ống khí: Cắt ống PU hoặc nylon phi 10mm sao cho đầu ống phẳng, không bị méo mó.
2. Kết nối ống: Đẩy ống vào cổng kết nối phi 10mm của BPL 10R04 cho đến khi cảm nhận được “click” – dấu hiệu ống đã được khóa chặt.
3. Lắp ren ngoài: Vặn ren ngoài R1/2 inch vào thiết bị. Dùng cờ lê 22mm siết chặt. Sau khi siết, bạn có thể xoay phần thân đầu nối để điều chỉnh hướng ống cho phù hợp.
4. Kiểm tra: Bật hệ thống khí nén và kiểm tra rò rỉ bằng xà phòng hoặc máy dò khí.

Sử dụng:

• Đảm bảo áp suất làm việc không vượt quá 230PSI và nhiệt độ trong khoảng -20~80°C.
• Tận dụng khả năng xoay để đi dây ống gọn gàng, tránh gấp khúc ống khí gần đầu nối.

6. Ứng dụng thực tế của Đầu Nối CDC BPL 10R04

BPL 10R04 là lựa chọn lý tưởng cho các ứng dụng công nghiệp nặng đòi hỏi độ bền và kết nối góc:

• Kết nối đường ống cấp khí chính vào các cụm van, bộ lọc điều áp (FRL) cỡ lớn.
• Hệ thống khí nén trong các máy gia công hạng nặng, máy ép nhựa, máy dập.
• Các vị trí lắp đặt có nguy cơ va đập hoặc gần nguồn nhiệt mà đầu nối nhựa không đáp ứng được.

7. So sánh với các loại đầu nối khí nén khác

8. FAQ – Câu hỏi thường gặp về CDC BPL 10R04

1. “Đầu nối đồng cong BPL khác gì đầu nối nhựa cong MPL?”
   • Chào bạn, BPL làm bằng đồng thau nguyên khối, chịu được áp suất cao hơn (230 PSI so với 150 PSI) và chống va đập tốt hơn. BPL là lựa chọn cao cấp cho các môi trường khắc nghiệt hơn.
2. “Ren 1/2 inch này có phải là ren 21 không?”
   • Dạ đúng ạ. Ren R 1/2 inch có đường kính ngoài khoảng 20.9mm, nên nếu cổng ren trong của bạn là 1/2 inch (hay thường gọi là ren 21) thì sẽ lắp vừa.
3. “Thân đầu nối có xoay được không?”
   • Có ạ, đây là một tính năng nổi bật. Sau khi siết chặt phần ren, bạn vẫn có thể xoay phần thân cắm ống 360 độ để điều chỉnh hướng ống dễ dàng.
4. “Sản phẩm có bị gỉ sét không?”
   • Sản phẩm được làm từ đồng thau và thường được mạ niken bên ngoài, giúp chống ăn mòn và oxy hóa rất tốt trong môi trường công nghiệp thông thường.
5. “Mua đầu nối CDC BPL chính hãng ở đâu?”
   • Để đảm bảo mua đúng hàng chính hãng CDC Pneumatics, bạn nên mua tại các nhà phân phối ủy quyền. Mecsu.vn là nhà phân phối uy tín hàng đầu, cam kết sản phẩm chính hãng, giá cả cạnh tranh và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.

9. Kết luận

Đầu Nối Nhanh Khí Nén Đồng Cong CDC BPL 10R04 (Ống 10mm, Ren 1/2″) là một giải pháp kết nối góc cao cấp, hiệu quả và đáng tin cậy. Với kết cấu đồng thau vững chắc, khả năng chịu áp cao và tính năng xoay 360 độ tiện dụng, sản phẩm này giúp đơn giản hóa việc lắp đặt và đảm bảo sự an toàn, bền bỉ cho hệ thống của bạn.

Cần một kết nối góc cho ống 10mm ren 1/2″ với độ bền vượt trội? CDC BPL 10R04 là lựa chọn không thể thay thế!

10. Mua đầu nối nhanh khí nén giá rẻ chính hãng ở đâu?

Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn

Để đảm bảo mua được đầu nối nhanh khí nén đồng chính hãng từ thương hiệu CDC Pneumatics, bạn nên ưu tiên đặt hàng tại Mecsu.vn – một sàn thương mại điện tử uy tín chuyên cung cấp thiết bị khí nén công nghiệp tại Việt Nam.

• Sản phẩm chính hãng: Mecsu.vn cam kết cung cấp các sản phẩm đầu nối khí đồng như CDC BPL 10R04, đảm bảo chất lượng từ nhà sản xuất.
• Mua sắm tiện lợi: Bạn có thể dễ dàng đặt hàng trực tuyến tại https://mecsu.vn chỉ với vài cú nhấp chuột.

Link sản phẩm tại Mecsu.vn: https://mecsu.vn/ca/80002
