Đầu Nối Nhanh Tự Ngắt Phi 8 Ren 3/8 CDC SPL 0803 Rẻ Nhất
95.845 VND
| Áp Suất Âm | -750mmHg |
| Hình Dáng | Cong 90° |
| Size Ren Ngoài | R 3/8 in |
| Nhiệt Độ Giới Hạn | 0 ~ 60℃ |
| Dùng Cho Ống | 8 mm |
Mô tả sản phẩm

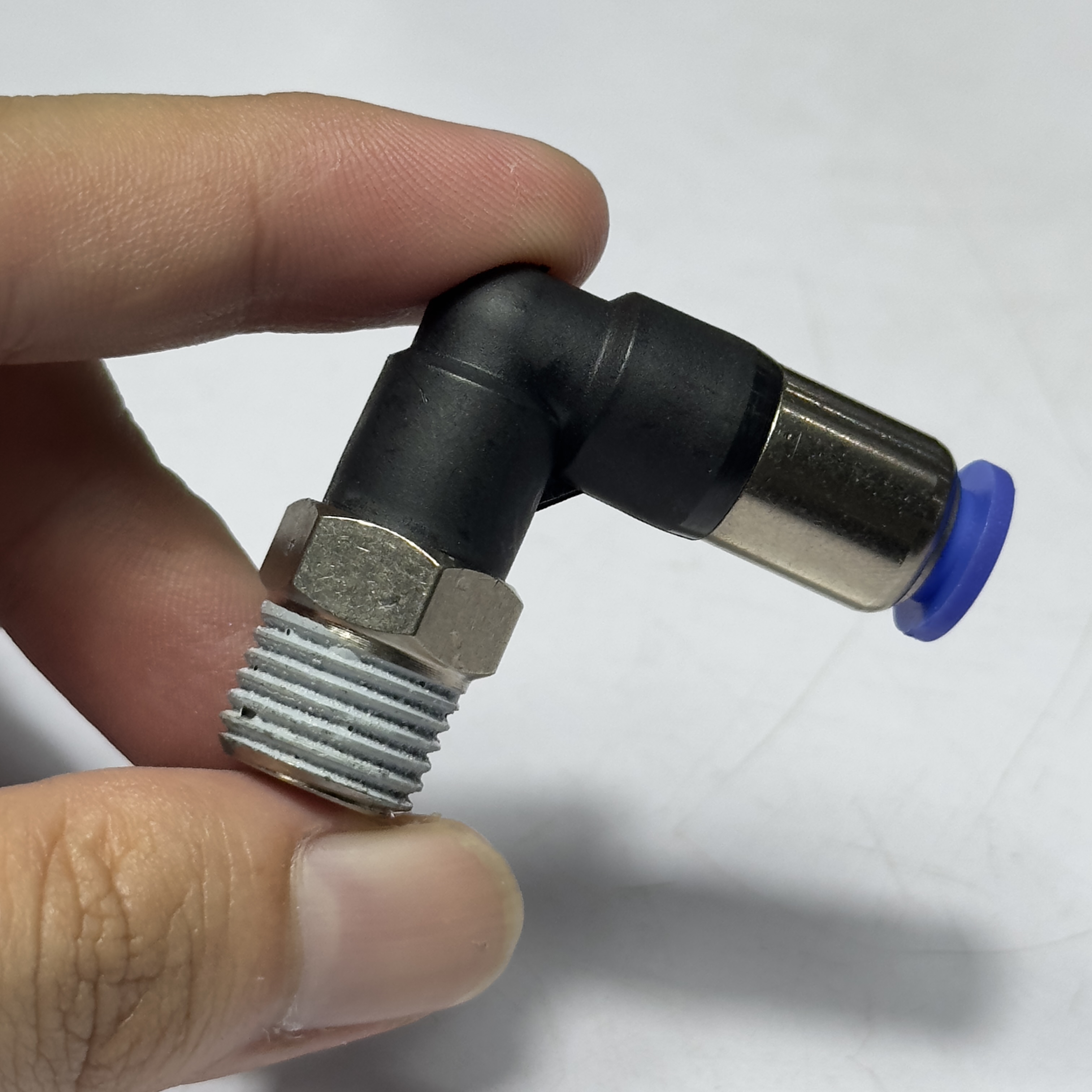

Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 8 mm 3/8″ CDC SPL 0803: Giải Pháp Kết Nối An Toàn và Thông Minh
Trong các hệ thống khí nén công nghiệp, nhu cầu về một giải pháp kết nối vừa nhanh chóng, tiện lợi, vừa đảm bảo an toàn và ngăn chặn rò rỉ khí khi tháo rời là vô cùng quan trọng. Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 8 mm 3/8″ CDC SPL 0803 (Mã sản phẩm: SPL0803) là một phụ kiện tiên tiến từ CDC Pneumatics, được thiết kế đặc biệt để đáp ứng yêu cầu này. Với khả năng tự động ngắt dòng khí ngay khi ống được ngắt kết nối và phục hồi dòng khí khi kết nối lại, CDC SPL 0803 đảm bảo môi trường làm việc an toàn, giảm thiểu lãng phí khí và tăng cường hiệu quả vận hành. Sản phẩm này có đường kính ống 8mm, ren ngoài R 3/8 và **hình dạng cong chữ L**, lý tưởng cho các ứng dụng thường xuyên thay đổi kết nối đường ống hoặc cần tính năng tự bảo vệ khí nén.
1. Tổng quan về Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 8 mm 3/8″ CDC SPL 0803
Đầu nối nhanh khí nén tự ngắt CDC SPL 0803 thuộc dòng “Stop Fittings” của CDC Pneumatics, mang đến một cải tiến đáng kể so với các loại đầu nối thông thường. Tính năng nổi bật nhất của nó là khả năng tự động “ngắt” dòng khí khi ống được tháo ra và “mở” lại dòng khí khi ống được cắm vào. Điều này giúp ngăn chặn khí thoát ra ngoài một cách không kiểm soát, bảo vệ người vận hành và thiết bị, đồng thời tiết kiệm năng lượng. Với kích thước kết nối ống phi 8mm, ren ngoài R 3/8 và **hình dạng cong chữ L**, đầu nối SPL 0803 được làm từ vật liệu chất lượng cao, đảm bảo độ bền và hiệu suất ổn định trong môi trường khí nén khắc nghiệt.
2. Thông số kỹ thuật chi tiết của Đầu Nối Nhanh Khí Nén Tự Ngắt CDC SPL 0803

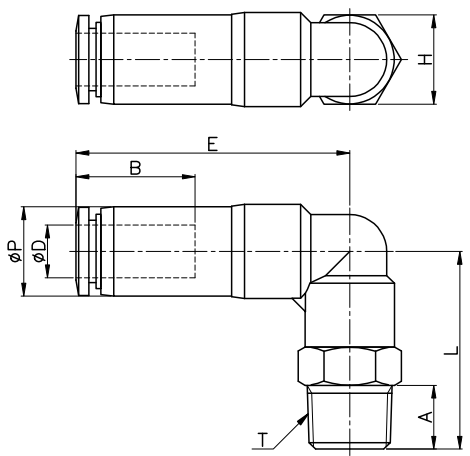

| Thông số | Giá trị (SPL 0803) |
|---|---|
| Mã sản phẩm | SPL0803 |
| Model | SPL0803 |
| Đường kính ngoài ống (∅D) | 8 mm |
| Đường kính lỗ (∅P) | 14 mm |
| Loại ren (T) | R 3/8 |
| Chiều dài tổng thể (L) | 32 mm |
| Kích thước E | 42.9 mm |
| Kích thước A | 11 mm |
| Kích thước B | 18.4 mm |
| Kích thước lục giác (H(Hex)) | 17 mm |
| Trọng lượng (WEIGHT(g)) | 44 g |
| Số lượng đóng gói (BOX(EA)) | 50 cái |
| Chất lỏng áp dụng | Khí nén (AIR) (Không dùng cho các loại khí hoặc chất lỏng khác) |
| Phạm vi áp suất làm việc | 0 ~ 150 PSI (0 ~ 9.9 Kgf/cm² | 0 ~ 990 KPa) |
| Áp suất âm (Negative Pressure) | -29.5 in Hg (-750 mmHg | -750 Torr) |
| Phạm vi nhiệt độ làm việc | 32℉ ~ 140℉ (0 ~ 60℃) |
| Category | STOP FITTINGS |
3. Ưu điểm và Tính năng nổi bật của Đầu Nối Nhanh Tự Ngắt CDC SPL 0803
- Tính năng tự động ngắt/mở dòng khí: Dòng khí được ngắt hoàn toàn khi tháo ống và được khôi phục khi kết nối lại, đảm bảo an toàn và tiết kiệm khí nén tối đa.
- Cơ chế hai chiều (Dual-passage mechanism): Cho phép nguồn áp suất có thể xuất phát từ bất kỳ phía nào của kết nối khí nén, tăng cường linh hoạt trong thiết kế hệ thống.
- Lý tưởng cho ứng dụng thường xuyên thay đổi: Phù hợp cho các hệ thống khí nén mà việc kết nối ống thường xuyên được sắp xếp lại hoặc tháo lắp.
- Vật liệu cao cấp: Thân bằng đồng thau (BODY (BRASS)), kẹp giữ bằng thép không gỉ (LOCK CLAW (SUS)) và các vòng đệm NBR, POM, PBT/PA66/ZINC đảm bảo độ bền và khả năng chống ăn mòn.
- Dễ dàng sử dụng: Cơ chế “Push-to-connect” giúp việc lắp đặt và tháo rời ống nhanh chóng, không cần dụng cụ đặc biệt.
- An toàn: Giảm thiểu nguy cơ tai nạn do rò rỉ khí hoặc áp suất đột ngột.
- Hình dạng cong chữ L: Thuận tiện cho việc kết nối ống ở các góc hẹp hoặc trong không gian hạn chế.

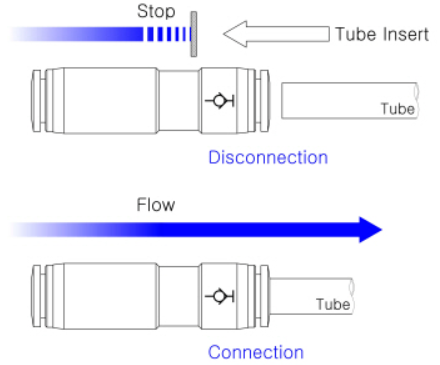

4. Nguyên lý hoạt động của Đầu Nối Nhanh Tự Ngắt (Stop Fittings)
Đầu nối nhanh tự ngắt CDC SPL 0803 hoạt động dựa trên một cơ chế van tích hợp bên trong, được điều khiển bởi sự có mặt hay vắng mặt của ống khí nén.
- Khi ngắt kết nối ống (Disconnection): Khi ống khí được rút ra khỏi đầu nối, một van lò xo bên trong sẽ tự động đóng lại (hoặc dịch chuyển để đóng đường khí), ngăn chặn hoàn toàn dòng khí nén thoát ra ngoài. Điều này giống như một “stop valve” tích hợp.
- Khi kết nối ống (Connection): Khi ống khí được đẩy vào đầu nối, ống sẽ đẩy mở van bên trong, cho phép khí nén lưu thông tự do qua khớp nối.
Cơ chế này đảm bảo rằng hệ thống luôn được kiểm soát, giảm thiểu lãng phí khí và tăng cường an toàn cho người vận hành, đặc biệt trong các môi trường mà việc thay đổi kết nối ống diễn ra thường xuyên.

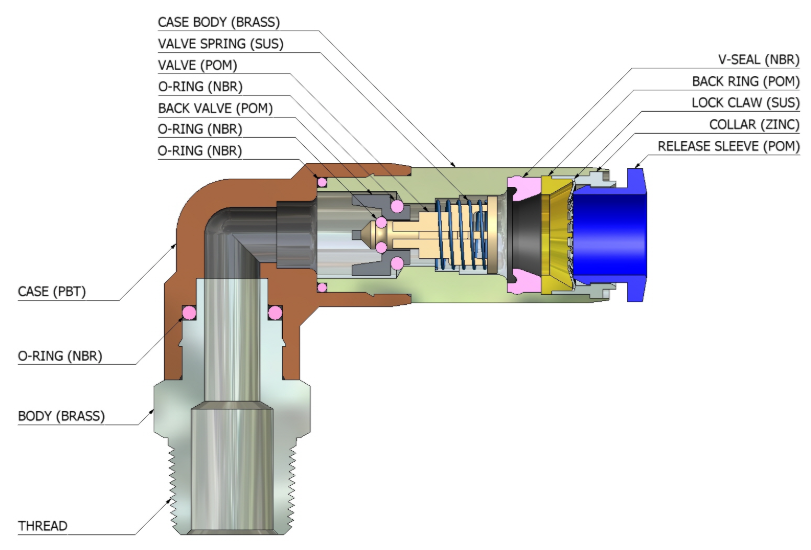

5. Cấu tạo và Vật liệu của Đầu Nối Nhanh CDC SPL 0803
Đầu nối nhanh CDC SPL 0803 có cấu trúc chắc chắn và các bộ phận được lựa chọn kỹ lưỡng để đảm bảo hiệu suất và độ bền:
- Thân (Body): Phần thân chính của đầu nối, thường được làm từ đồng thau (BRASS) cho khả năng chống ăn mòn và độ bền cao.
- Vỏ (Case): Phần vỏ ngoài, thường làm từ nhựa kỹ thuật PBT (Polybutylene Terephthalate) hoặc PA66 (Polyamide 66) có độ bền cao.
- Cơ cấu kẹp giữ ống (Lock Claw): Làm từ thép không gỉ (SUS) để giữ chặt ống khí nén một cách an toàn, chống tuột ống.
- Vòng đệm (O-ring, Seal): Sử dụng cao su Nitrile Butadiene Rubber (NBR) để đảm bảo độ kín khí tuyệt đối, ngăn chặn rò rỉ.
- Van (Valve) và Lò xo van (Valve Spring): Được làm từ POM (Polyoxymethylene) và SUS (thép không gỉ) tương ứng, là các thành phần cốt lõi của cơ chế tự ngắt/mở dòng khí.
- Khóa (Collar): Thường làm từ POM hoặc Zinc để giữ cố định các bộ phận bên trong.
6. Hướng dẫn lắp đặt và bảo trì Đầu Nối Nhanh Khí Nén SPL 0803
Lắp đặt:
- Chuẩn bị ống: Cắt ống khí nén bằng dao cắt chuyên dụng để đảm bảo bề mặt cắt phẳng, vuông góc và không có bavia. Điều này là cực kỳ quan trọng để đảm bảo độ kín và hoạt động chính xác của van tự ngắt.
- Kết nối: Đẩy thẳng và dứt khoát ống khí vào đầu nối cho đến khi cảm thấy ống đã vào hết và được kẹp chặt. Bạn sẽ cảm nhận được sự “khóa” của ống. Khi ống được đẩy vào, van bên trong sẽ mở ra.
- Kiểm tra: Nhẹ nhàng kéo ống để kiểm tra độ chắc chắn của mối nối. Sau khi hệ thống được cấp khí, sử dụng dung dịch nước xà phòng để kiểm tra rò rỉ tại điểm kết nối.
Bảo trì:
- Thường xuyên kiểm tra tình trạng của đầu nối để phát hiện các vết nứt, mài mòn hoặc hư hỏng. Thay thế ngay lập tức nếu cần.
- Đảm bảo nguồn khí nén luôn sạch và khô. Hơi ẩm, dầu hoặc các hạt bụi bẩn có thể làm hỏng các bộ phận bên trong đầu nối và van.
- Tránh sử dụng đầu nối này cho các loại chất lỏng khác ngoài khí nén.
- Tránh tiếp xúc với nhiệt độ quá cao hoặc quá thấp so với phạm vi hoạt động cho phép (0 ~ 60℃).
7. Ứng dụng thực tế của Đầu Nối Nhanh Khí Nén Tự Ngắt CDC SPL 0803
Nhờ tính năng tự ngắt thông minh, Đầu Nối Nhanh Khí Nén Tự Ngắt CDC SPL 0803 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là nơi cần sự linh hoạt và an toàn cao:
- Hệ thống robot và tự động hóa: Đặc biệt là các ứng dụng mà các công cụ hoặc thiết bị đầu cuối cần được tháo lắp hoặc thay thế thường xuyên mà không cần tắt toàn bộ hệ thống khí.
- Thiết bị kiểm tra và thử nghiệm khí nén: Giúp người vận hành dễ dàng thay đổi cấu hình thử nghiệm mà không lo rò rỉ khí.
- Dụng cụ khí nén cầm tay: Khi ngắt kết nối dụng cụ, dòng khí tự động ngắt, tiện lợi và an toàn.
- Phòng thí nghiệm và nghiên cứu: Phù hợp cho các môi trường đòi hỏi sự chính xác và kiểm soát khí nghiêm ngặt.
- Dây chuyền sản xuất lắp ráp: Hỗ trợ thay đổi nhanh chóng các mô-đun hoặc bộ phận làm việc.
8. So sánh Đầu Nối Nhanh Tự Ngắt (Stop Fittings) với Đầu Nối Nhanh Thông Thường
| Tiêu chí | Đầu Nối Nhanh Tự Ngắt (SPL Series) | Đầu Nối Nhanh Thông Thường (MPU/BUM, PL/PB Series) |
|---|---|---|
| Tính năng ngắt khí | Tự động ngắt khí khi tháo ống. | Khí vẫn thoát ra khi tháo ống nếu không có van khóa riêng. |
| Độ an toàn | Cao hơn, giảm rủi ro rò rỉ khí đột ngột và tai nạn. | Thấp hơn nếu không có van phụ trợ. |
| Tiết kiệm khí | Giảm thiểu lãng phí khí nén. | Có thể gây lãng phí khí khi tháo lắp. |
| Giá thành | Thường cao hơn do tích hợp thêm cơ chế van. | Thấp hơn. |
| Ứng dụng phù hợp | Thường xuyên thay đổi kết nối, yêu cầu an toàn tuyệt đối. | Kết nối cố định, ít tháo lắp. |
| Phức tạp cấu tạo | Phức tạp hơn với van và lò xo bên trong. | Đơn giản hơn. |
9. FAQ – Câu hỏi thường gặp về Đầu Nối Nhanh Khí Nén Tự Ngắt CDC SPL 0803
- “Đầu nối SPL 0803 có thể dùng cho nước không?”
- Không. Sản phẩm này được thiết kế chuyên biệt cho khí nén (AIR) và không nên sử dụng cho nước hoặc các loại chất lỏng khác.
- “Làm thế nào để biết đầu nối có đang hoạt động tốt không?”
- Khi bạn tháo ống ra khỏi đầu nối, sẽ không có khí thoát ra. Khi cắm ống vào, bạn sẽ nghe thấy tiếng “click” và khí sẽ bắt đầu lưu thông. Nếu có rò rỉ, bạn có thể kiểm tra bằng dung dịch nước xà phòng.
- “Đầu nối SPL 0803 có cần bảo trì đặc biệt không?”
- Để đảm bảo tuổi thọ và hiệu suất, cần kiểm tra định kỳ các vết nứt, mài mòn và đảm bảo khí nén sạch, khô. Tránh sử dụng ngoài phạm vi nhiệt độ khuyến nghị.
- “Ren R 3/8 có nghĩa là gì?”
- R 3/8 là ký hiệu cho loại ren côn tiêu chuẩn BSPT (British Standard Pipe Taper thread) với đường kính danh nghĩa 3/8 inch. Đây là loại ren phổ biến trong các hệ thống khí nén và thủy lực.
10. Kết luận
Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 8 mm 3/8″ CDC SPL 0803 là một giải pháp tiên tiến và hiệu quả cho việc kết nối ống khí nén trong các môi trường công nghiệp. Với tính năng tự động ngắt/mở dòng khí, sản phẩm này không chỉ nâng cao an toàn và tiết kiệm khí nén mà còn tối ưu hóa hiệu suất làm việc, đặc biệt trong các ứng dụng cần sự linh hoạt và thay đổi kết nối thường xuyên. **Hình dạng cong chữ L** của đầu nối giúp việc lắp đặt trở nên dễ dàng hơn trong các không gian hạn chế. Đây là một khoản đầu tư xứng đáng cho bất kỳ hệ thống khí nén nào muốn đạt được hiệu quả và độ tin cậy tối đa.
Bạn đang tìm kiếm một đầu nối khí nén thông minh, an toàn và tiết kiệm với hình dạng cong chữ L? Đầu nối nhanh tự ngắt CDC SPL 0803 là lựa chọn hoàn hảo!
11. Nơi mua Đầu Nối Nhanh Khí Nén Tự Ngắt CDC SPL 0803 chính hãng ở đâu?
Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn
Để đảm bảo sở hữu Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 8 mm 3/8″ CDC SPL 0803 chính hãng, kèm theo đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ), bạn nên đặt hàng tại Mecsu.vn – nhà phân phối chính thức của CDC Pneumatics tại Việt Nam:
- Sản phẩm chính hãng: Mecsu cam kết cung cấp sản phẩm chính hãng, có nguồn gốc rõ ràng và đầy đủ giấy tờ kiểm định chất lượng.
- Trải nghiệm mua sắm tiện lợi: Giao diện website thân thiện, chức năng tìm kiếm thông minh giúp bạn dễ dàng tìm và đặt hàng mọi lúc, mọi nơi.
- Dịch vụ giao hàng tin cậy: Mecsu đảm bảo quy trình giao hàng nhanh chóng, an toàn và hiệu quả trên toàn quốc.
- Tư vấn chuyên nghiệp: Đội ngũ chuyên gia và kỹ thuật viên giàu kinh nghiệm luôn sẵn lòng hỗ trợ, giải đáp mọi thắc mắc và giúp bạn lựa chọn sản phẩm phù hợp nhất với yêu cầu kỹ thuật cụ thể.
Link sản phẩm tại Mecsu.vn: Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 8 mm 3/8″ CDC SPL 0803
Hotline: 1800 8137
Email: [email protected]
