Đầu Nối Nhanh Phi 12 Ren 1/8 CDC MPC 1201N-W Bền 2025
27.168 VND
| Hình Dáng | Thẳng |
| Dùng Cho Ống | 12 mm |
| Kiểu Kết Nối | Nhấn Kết Nối, Kết Nối Ren |
| Loại Đầu Nối | Bộ Chuyển Đổi |
| Size Ren Ngoài | R 1/8 in |
Mô tả sản phẩm
Đầu Nối Nhanh Khí Nén Thẳng Ren Ngoài Nút Nhấn Trắng Phi 12 mm 1/8″ CDC MPC 1201N-W: Giải Pháp Kết Nối Gọn Gàng, Tin Cậy và Thẩm Mỹ
Trong các hệ thống khí nén công nghiệp, việc tối ưu hóa không gian, đảm bảo kết nối chắc chắn và dễ dàng thao tác là ưu tiên hàng đầu. Đầu Nối Nhanh Khí Nén Thẳng Ren Ngoài Nút Nhấn Trắng Phi 12 mm 1/8″ CDC MPC 1201N-W (Mã sản phẩm: MPC1201NW) là một phụ kiện hoàn hảo từ CDC Pneumatics, được thiết kế đặc biệt để đáp ứng những yêu cầu này. Với **hình dạng thẳng** nhỏ gọn, một đầu nối cho ống khí nén phi 12mm và một đầu **ren ngoài R 1/8**, sản phẩm này cho phép kết nối trực tiếp và an toàn vào các cổng ren của thiết bị. Nút nhấn **màu trắng** đặc trưng không chỉ tăng tính thẩm mỹ mà còn giúp việc lắp đặt và tháo ống trở nên cực kỳ nhanh chóng và đơn giản chỉ với thao tác “One-Touch”, không cần bất kỳ dụng cụ hỗ trợ nào. Đầu nối MPC 1201N-W đảm bảo độ kín khí tuyệt vời và hoạt động bền bỉ trong dải áp suất rộng từ 0 đến 20 kgf/cm² và phạm vi nhiệt độ từ -20°C đến 80°C, là lựa chọn lý tưởng cho các ứng dụng công nghiệp đa dạng, đặc biệt phù hợp với các hệ thống yêu cầu lưu lượng khí lớn.

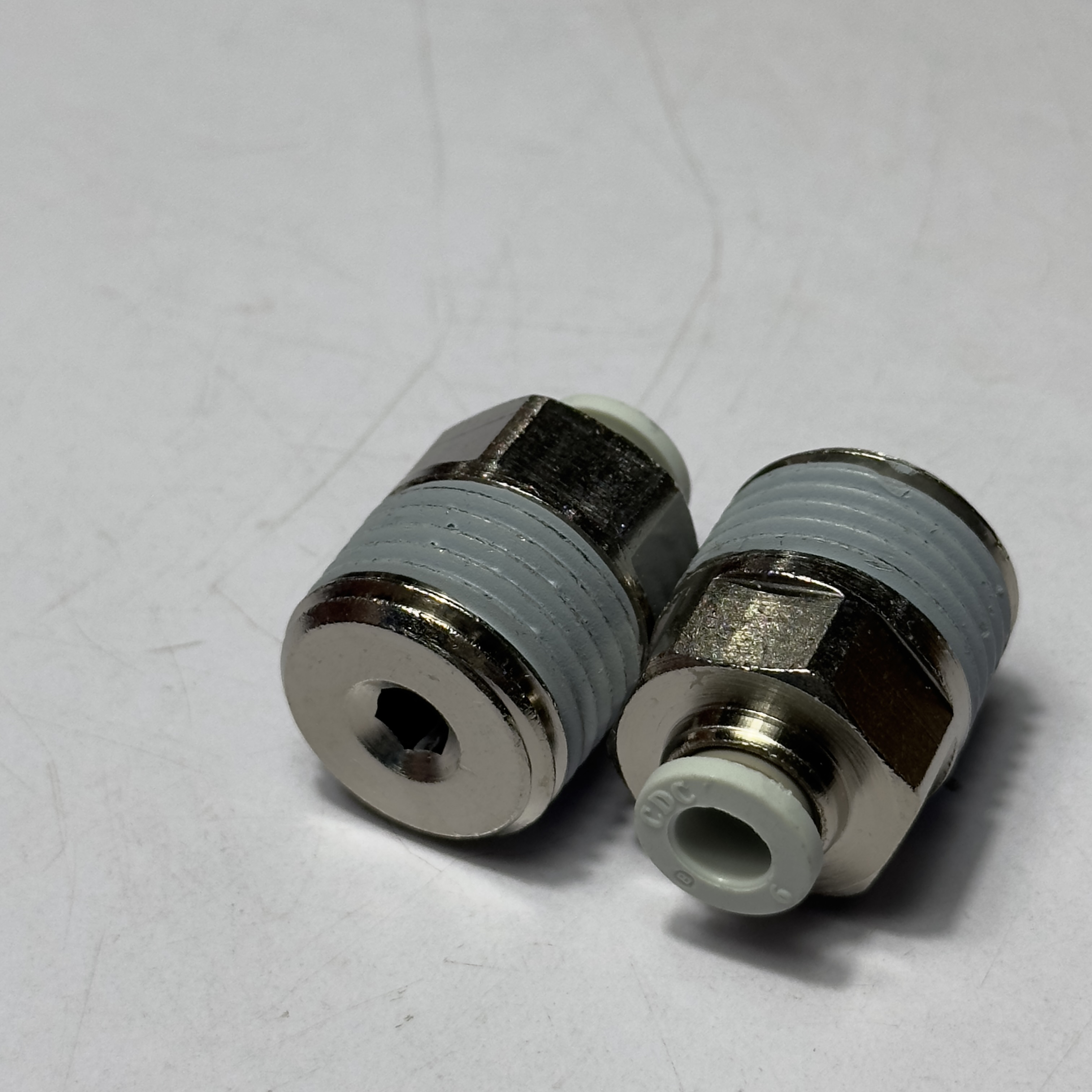

1. Tổng quan về Đầu Nối Nhanh Khí Nén Thẳng Ren Ngoài Nút Nhấn Trắng CDC MPC 1201N-W
Đầu nối nhanh khí nén CDC MPC 1201N-W là một thành phần không thể thiếu trong việc thiết kế và vận hành các hệ thống khí nén hiệu quả. Thuộc dòng M-ONE-TOUCH FITTINGS của CDC, sản phẩm này nổi bật với **hình dạng thẳng** (Straight Male Connector – MPC), giúp tạo ra các đường ống gọn gàng và trực quan. Đặc điểm nhận diện của nó là **nút nhấn màu trắng** tinh tế, không chỉ mang lại vẻ ngoài sạch sẽ, hiện đại mà còn hỗ trợ người dùng dễ dàng thao tác tháo lắp ống. Sản phẩm được trang bị **ren ngoài R 1/8** để kết nối linh hoạt với các cổng ren tương thích. Với khả năng chịu được áp suất cao và phạm vi nhiệt độ rộng, MPC 1201N-W đảm bảo độ kín khí tối ưu và hoạt động ổn định, giảm thiểu rò rỉ và tối đa hóa hiệu suất của toàn bộ hệ thống khí nén.

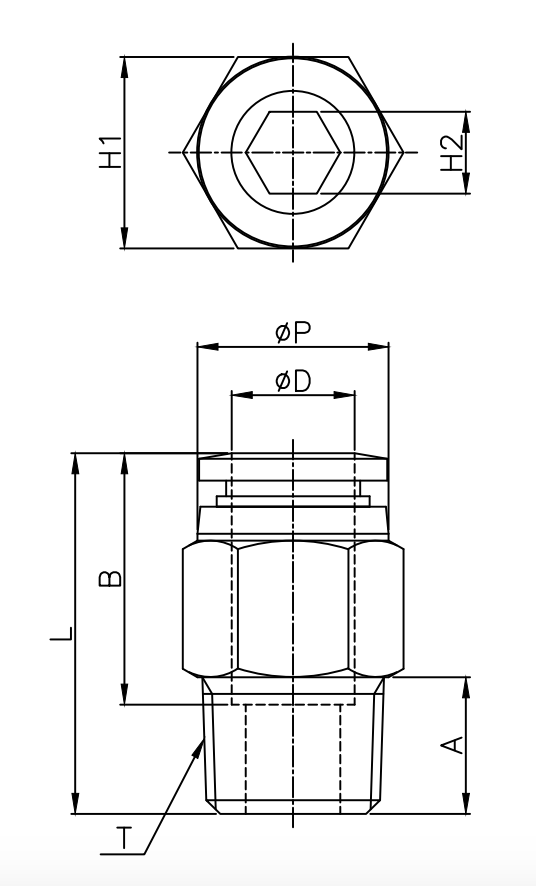

2. Thông số kỹ thuật chi tiết của Đầu Nối Nhanh Khí Nén Trắng CDC MPC 1201N-W
| Thông số | Giá trị (MPC 12-01) |
|---|---|
| Thương hiệu | CDC Pneumatics |
| Mã sản phẩm | MPC1201NW |
| Model | MPC 12-01 |
| Hình dáng | Thẳng |
| Màu sắc (Nút nhấn) | Trắng |
| Đường kính ngoài ống (∅D) | 12 mm |
| Đường kính lỗ (∅P) | 18 mm |
| Loại ren (T) | R 1/8 (Ren ngoài) |
| Chiều dài tổng thể (L) | ~27.0 mm |
| Kích thước A | ~13.5 mm |
| Kích thước B | 20 mm |
| Kích thước lục giác H1(Hex) | 14 mm |
| Kích thước lục giác H2(Hex) | 8.5 mm |
| Lỗ thông (ORIFICE) | 10.0 mm |
| Trọng lượng (WEIGHT(g)) | ~32 g |
| Số lượng đóng gói (EA(BOX)) | 50 cái |
| Chất lỏng áp dụng | Khí nén (AIR) (Không dùng cho các loại khí hoặc chất lỏng khác) |
| Phạm vi áp suất làm việc | 0 ~ 290 PSI (0 ~ 20 Kgf/cm² | 0 ~ 2000 KPa) |
| Áp suất âm (Negative Pressure) | -29.5 in Hg (-750 mmHg | -750 Torr) |
| Phạm vi nhiệt độ làm việc | -4℉ ~ 176℉ (-20 ~ 80℃) |
| Category | M-ONE-TOUCH FITTINGS |
Lưu ý: Một số kích thước (L, A, B, H1, H2, ORIFICE, Trọng lượng) là giá trị ước tính dựa trên thông số chung của dòng sản phẩm và có thể có sự chênh lệch nhỏ tùy theo lô sản xuất. Vui lòng tham khảo bản vẽ kỹ thuật chi tiết từ nhà sản xuất để có thông số chính xác nhất.
3. Ưu điểm và Tính năng nổi bật của Đầu Nối Nhanh CDC MPC 1201N-W
- Kết nối nhanh chóng “One-Touch”: Cho phép lắp đặt và tháo ống dễ dàng chỉ bằng một thao tác đẩy hoặc nhấn nút, giúp tiết kiệm thời gian và tối ưu hóa quy trình làm việc.
- Hình dạng thẳng và ren ngoài: Thiết kế **thẳng** lý tưởng cho việc kết nối ống trực tiếp vào các cổng thiết bị có **ren ngoài** tương ứng, tạo đường ống gọn gàng và thẩm mỹ.
- Nút nhấn màu trắng nổi bật: Màu sắc **trắng** của nút nhấn không chỉ mang lại vẻ ngoài sạch sẽ, dễ nhìn mà còn giúp việc nhận diện và thao tác tháo ống trở nên dễ dàng và nhanh chóng hơn.
- Không cần dụng cụ: Việc tháo ống được thực hiện dễ dàng bằng cách nhấn vòng nhả màu trắng, loại bỏ nhu cầu sử dụng công cụ chuyên dụng.
- Phạm vi áp suất và nhiệt độ rộng: Hoạt động ổn định từ -20°C đến 80°C và áp suất lên đến 20 bar, phù hợp với nhiều môi trường công nghiệp đa dạng.
- Độ kín khí cao: Đảm bảo hệ thống hoạt động hiệu quả, giảm thiểu tổn thất năng lượng do rò rò khí.

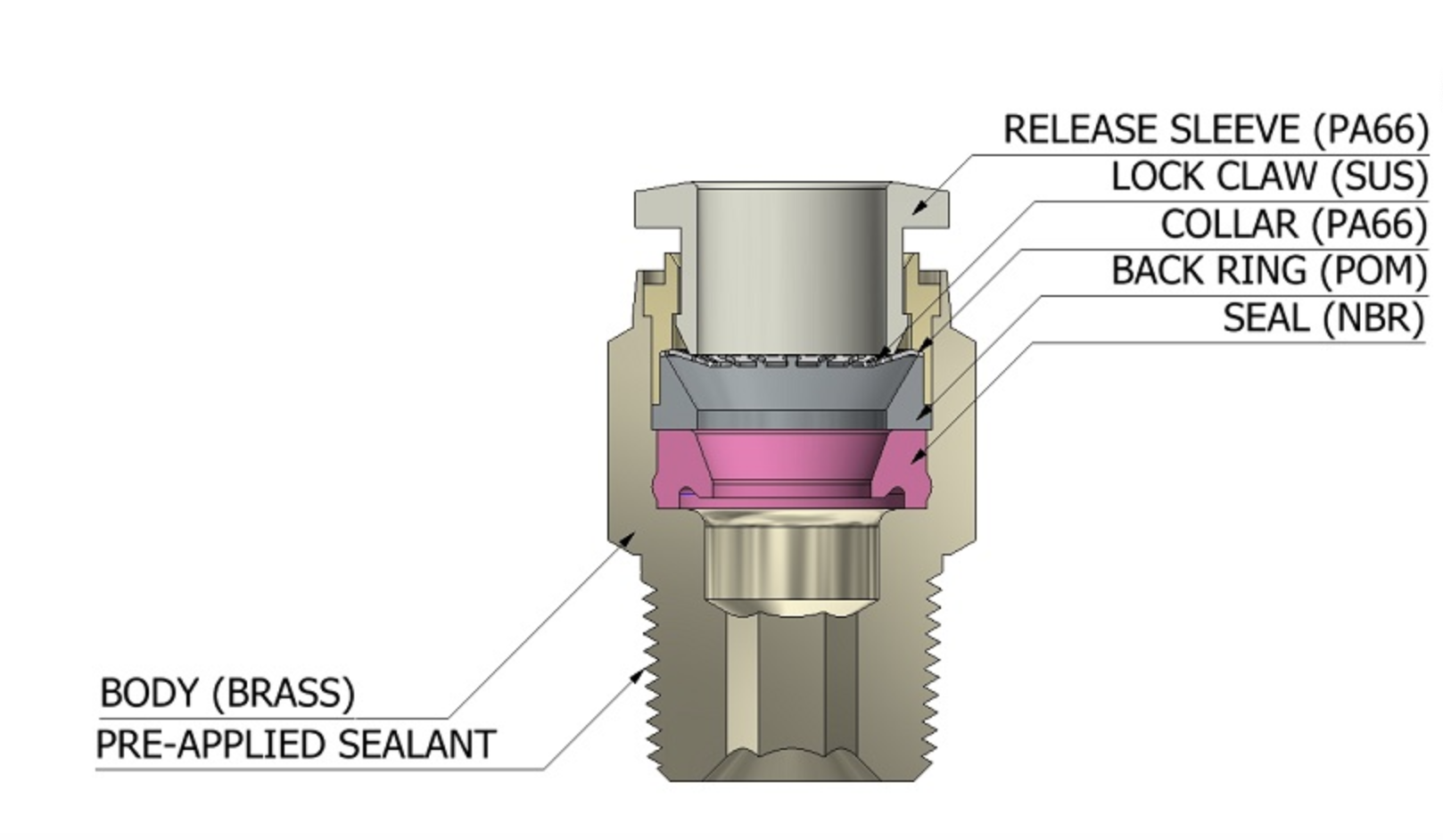

4. Cấu tạo và Vật liệu của Đầu Nối Nhanh CDC MPC
Đầu nối nhanh CDC MPC có cấu trúc được tối ưu hóa cho hiệu suất và độ bền, bao gồm các thành phần chính:
- Thân (Body): Thường được làm từ đồng thau (Brass) mạ niken để chống ăn mòn, hoặc nhựa kỹ thuật (như PBT, PA66) để đảm bảo độ bền và trọng lượng nhẹ.
- Vòng đệm (Seal/O-ring): Sử dụng cao su Nitrile Butadiene Rubber (NBR) hoặc FKM (Fluorocarbon rubber) để đảm bảo độ kín khí tuyệt đối tại điểm nối.
- Vòng kẹp (Lock Claw): Làm từ thép không gỉ (SUS) với các răng cưa nhỏ giúp giữ chặt ống khí nén, chống tuột ngay cả dưới áp suất.
- Nút nhấn/Vòng nhả (Release Collar/Button): Làm từ nhựa kỹ thuật POM (Polyoxymethylene) hoặc PBT, có màu **trắng** đặc trưng, là bộ phận cho phép tháo ống dễ dàng bằng cách nhấn.
- Ren ngoài: Đầu nối được trang bị **ren ngoài** để lắp đặt vào các cổng ren cái trên thiết bị.
- Lục giác siết ren: Các cạnh lục giác (H1(Hex)) trên thân giúp dễ dàng siết chặt đầu nối vào cổng ren bằng cờ lê.
5. Nguyên lý hoạt động (Lắp đặt và Tháo rời)
- Lắp đặt ống (Connection): Để kết nối ống, bạn chỉ cần đẩy thẳng ống khí nén vào đầu nối cho đến khi ống chạm vào đáy và vòng kẹp tự động giữ chặt ống.
- Tháo rời ống (Disconnection): Để tháo ống, nhấn đều vào vòng nhả **màu trắng** (nút nhấn) vào sát thân đầu nối. Thao tác này sẽ mở vòng kẹp, cho phép bạn rút ống ra một cách dễ dàng mà không cần dùng lực kéo mạnh hay bất kỳ dụng cụ nào.
Cơ chế “One-Touch” này giúp tối ưu hóa thời gian và công sức trong các thao tác kết nối và bảo trì, đặc biệt hữu ích trong các môi trường sản xuất có nhịp độ cao.
6. Hướng dẫn lắp đặt và bảo trì Đầu Nối Nhanh Khí Nén MPC 1201N-W hiệu quả
Lắp đặt:
- Chuẩn bị ống: Cắt ống khí nén bằng dao cắt chuyên dụng để đảm bảo bề mặt cắt phẳng, vuông góc và không có bavia. Vết cắt không đều có thể gây rò rỉ.
- Siết ren: Siết chặt phần **ren ngoài** của đầu nối vào cổng thiết bị. Có thể sử dụng băng tan hoặc keo làm kín ren để đảm bảo độ kín tuyệt đối.
- Kết nối ống: Đẩy ống thẳng vào đầu nối cho đến khi cố định chắc chắn.
- Kiểm tra: Sau khi lắp đặt, cấp khí và dùng dung dịch nước xà phòng để kiểm tra các điểm nối xem có bị rò rỉ không.
Bảo trì:
- Kiểm tra định kỳ các đầu nối về dấu hiệu mài mòn, nứt hoặc hư hỏng. Thay thế kịp thời các phụ kiện bị lỗi.
- Đảm bảo nguồn khí nén luôn sạch và khô. Hơi ẩm, dầu hoặc bụi bẩn có thể làm giảm tuổi thọ của vòng đệm và cơ chế kẹp.
- Tránh vượt quá phạm vi áp suất và nhiệt độ làm việc cho phép.
- Không sử dụng đầu nối này cho các loại chất lỏng khác ngoài khí nén.
7. Ứng dụng thực tế của Đầu Nối Nhanh Khí Nén CDC MPC 1201N-W
Với **hình dạng thẳng**, **ren ngoài** tiện lợi và khả năng kết nối nhanh, Đầu Nối Nhanh Khí Nén CDC MPC 1201N-W được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khí nén:
- Hệ thống khí nén công nghiệp: Kết nối trực tiếp các loại ống khí nén vào xi lanh, van, bộ điều áp, bộ lọc khí, và các thiết bị khí nén khác có cổng ren cái.
- Máy móc tự động hóa: Trong các dây chuyền sản xuất, robot công nghiệp, hệ thống điều khiển tự động nơi cần các kết nối thẳng và gọn gàng.
- Dụng cụ khí nén cầm tay: Nối ống cho các loại súng phun sơn, máy mài, máy vặn vít khí nén, v.v.
- Hệ thống điều khiển và truyền động: Dùng trong các mạch điều khiển khí nén đòi hỏi sự kết nối nhanh và tin cậy.
- Thiết bị in ấn, đóng gói: Các máy móc cần kết nối khí nén ổn định và dễ tháo lắp.
8. So sánh Đầu Nối Nhanh MPC với các loại Đầu Nối Khí Nén khác
| Tiêu chí | Đầu Nối Nhanh MPC (Thẳng Ren Ngoài) | Đầu Nối Nhanh PL/PB (Cong/Góc L Ren Ngoài) | Đầu Nối Nhanh PC (Thẳng Nối Ống) |
|---|---|---|---|
| Hình dạng | Thẳng | Góc L (90 độ) | Thẳng |
| Kiểu kết nối | Ống – Ren Ngoài | Ống – Ren Ngoài | Ống – Ống |
| Màu sắc nút nhấn | Trắng (đặc trưng cho dòng NW) | Thường là màu xám/đen | Thường là màu xám/đen |
| Linh hoạt định hướng | Cố định theo hướng ren. | Linh hoạt hơn trong việc định hướng ống tại các góc. | Không linh hoạt về hướng. |
| Ứng dụng chính | Kết nối ống vào cổng ren của thiết bị, tạo đường thẳng. | Đổi hướng ống 90 độ tại điểm kết nối ren. | Nối thẳng hai đoạn ống, mở rộng đường ống. |
| Tối ưu không gian | Phù hợp cho các kết nối thẳng, gọn gàng. | Tiết kiệm không gian ở các góc, không gian hẹp. | Tối ưu cho đường thẳng. |
9. FAQ – Câu hỏi thường gặp về Đầu Nối Nhanh Khí Nén Trắng CDC MPC 1201N-W
- “Đầu nối MPC 1201N-W có dùng được cho nước không?”
- Không. Sản phẩm này được thiết kế chuyên biệt cho hệ thống khí nén (AIR) và không khuyến nghị sử dụng cho nước hoặc các loại chất lỏng khác.
- “Ren R 1/8 có ý nghĩa gì?”
- Ren R 1/8 là ký hiệu cho loại ren côn tiêu chuẩn BSPT (British Standard Pipe Taper thread) với đường kính danh nghĩa 1/8 inch. Đây là loại ren phổ biến trong các hệ thống khí nén và thủy lực, đảm bảo kết nối ren tự làm kín.
- “Làm thế nào để tháo ống ra khỏi đầu nối một cách an toàn?”
- Để tháo ống, bạn chỉ cần dùng ngón tay nhấn đều vào vòng nhả **màu trắng** (nút nhấn) và đồng thời rút ống ra. Không cần dùng lực kéo mạnh hay dụng cụ.
- “Tôi có thể sử dụng đầu nối này với các loại ống khác ngoài ống PU/Nylon không?”
- Sản phẩm được thiết kế tối ưu cho ống khí nén bằng PU (Polyurethane) hoặc Nylon. Việc sử dụng các loại ống khác có thể ảnh hưởng đến độ kín khí hoặc khả năng giữ ống.
10. Kết luận
Đầu Nối Nhanh Khí Nén Thẳng Ren Ngoài Nút Nhấn Trắng Phi 12 mm 1/8″ CDC MPC 1201N-W là một giải pháp kết nối hoàn hảo cho các hệ thống khí nén, mang lại sự kết hợp tối ưu giữa hiệu suất, thẩm mỹ và tính tiện dụng. Với **hình dạng thẳng** gọn gàng, **ren ngoài** tiện lợi và **nút nhấn màu trắng** dễ thao tác, sản phẩm này giúp tối ưu hóa không gian, đơn giản hóa quá trình lắp đặt và đảm bảo hoạt động an toàn, hiệu quả. Đây là lựa chọn đáng tin cậy để nâng cao chất lượng và độ bền cho hệ thống khí nén của bạn.
Bạn đang tìm kiếm một đầu nối khí nén thẳng, có ren ngoài và nút nhấn màu trắng cho hệ thống của mình? Đầu nối nhanh CDC MPC 1201N-W chính là lựa chọn lý tưởng!
11. Nơi mua Đầu Nối Nhanh Khí Nén Trắng CDC MPC 1201N-W chính hãng ở đâu?
Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn
Để đảm bảo sở hữu Đầu Nối Nhanh Khí Nén Trắng Phi 12 mm 1/8″ CDC MPC 1201N-W chính hãng, kèm theo đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ), bạn nên đặt hàng tại Mecsu.vn – nhà phân phối chính thức của CDC Pneumatics tại Việt Nam:
- Sản phẩm chính hãng: Mecsu cam kết cung cấp sản phẩm chính hãng, có nguồn gốc rõ ràng và đầy đủ giấy tờ kiểm định chất lượng.
- Trải nghiệm mua sắm tiện lợi: Giao diện website thân thiện, chức năng tìm kiếm thông minh giúp bạn dễ dàng tìm và đặt hàng mọi lúc, mọi nơi.
- Dịch vụ giao hàng tin cậy: Mecsu đảm bảo quy trình giao hàng nhanh chóng, an toàn và hiệu quả trên toàn quốc.
- Tư vấn chuyên nghiệp: Đội ngũ chuyên gia và kỹ thuật viên giàu kinh nghiệm luôn sẵn lòng hỗ trợ, giải đáp mọi thắc mắc và giúp bạn lựa chọn sản phẩm phù hợp nhất với yêu cầu kỹ thuật cụ thể.
Link sản phẩm tại Mecsu.vn: Đầu Nối Nhanh Khí Nén Trắng Phi 12 mm 1/8″ CDC MPC 1201N-W
Hotline: 1800 8137
Email: [email protected]
Khám phá thêm các loại đầu nối nhanh khí nén chất lượng cao khác
| Hình dạng | Thẳng |
|---|---|
| Dùng Cho Ống | 12 mm |
| Kiểu kết nối | Ống – Ren Ngoài |
| Loại Đầu Nối | Bộ Chuyển Đổi |
| Size Ren Ngoài | R 1/8 in |
| Thông số | Giá trị (MPC 12-01) |
| Thương hiệu | CDC Pneumatics |
| Mã sản phẩm | MPC1201NW |
| Model | MPC 12-01 |
| Màu sắc nút nhấn | Trắng (đặc trưng cho dòng NW) |
| Đường kính ngoài ống (∅D) | 12 mm |
| Đường kính lỗ (∅P) | 18 mm |
| Loại ren (T) | R 1/8 (Ren ngoài) |
| Chiều dài tổng thể (L) | ~27.0 mm |
| Kích thước A | ~13.5 mm |
| Kích thước B | 20 mm |
| Kích thước lục giác H1(Hex) | 14 mm |
| Kích thước lục giác H2(Hex) | 8.5 mm |
| Lỗ thông (ORIFICE) | 10.0 mm |
| Trọng lượng (WEIGHT(g)) | ~32 g |
| Số lượng đóng gói (EA(BOX)) | 50 cái |
| Chất lỏng áp dụng | Khí nén (AIR) (Không dùng cho các loại khí hoặc chất lỏng khác) |
| Phạm vi áp suất làm việc | 0 ~ 290 PSI (0 ~ 20 Kgf/cm², 0 ~ 2000 KPa) |
| Áp suất âm (Negative Pressure) | -29.5 in Hg (-750 mmHg, -750 Torr) |
| Phạm vi nhiệt độ làm việc | -4℉ ~ 176℉ (-20 ~ 80℃) |
| Category | M-ONE-TOUCH FITTINGS |
| Tiêu chí | Đầu Nối Nhanh MPC (Thẳng Ren Ngoài) |
| Linh hoạt định hướng | Cố định theo hướng ren. |
| Ứng dụng chính | Kết nối ống vào cổng ren của thiết bị, tạo đường thẳng. |
| Tối ưu không gian | Phù hợp cho các kết nối thẳng, gọn gàng. |
