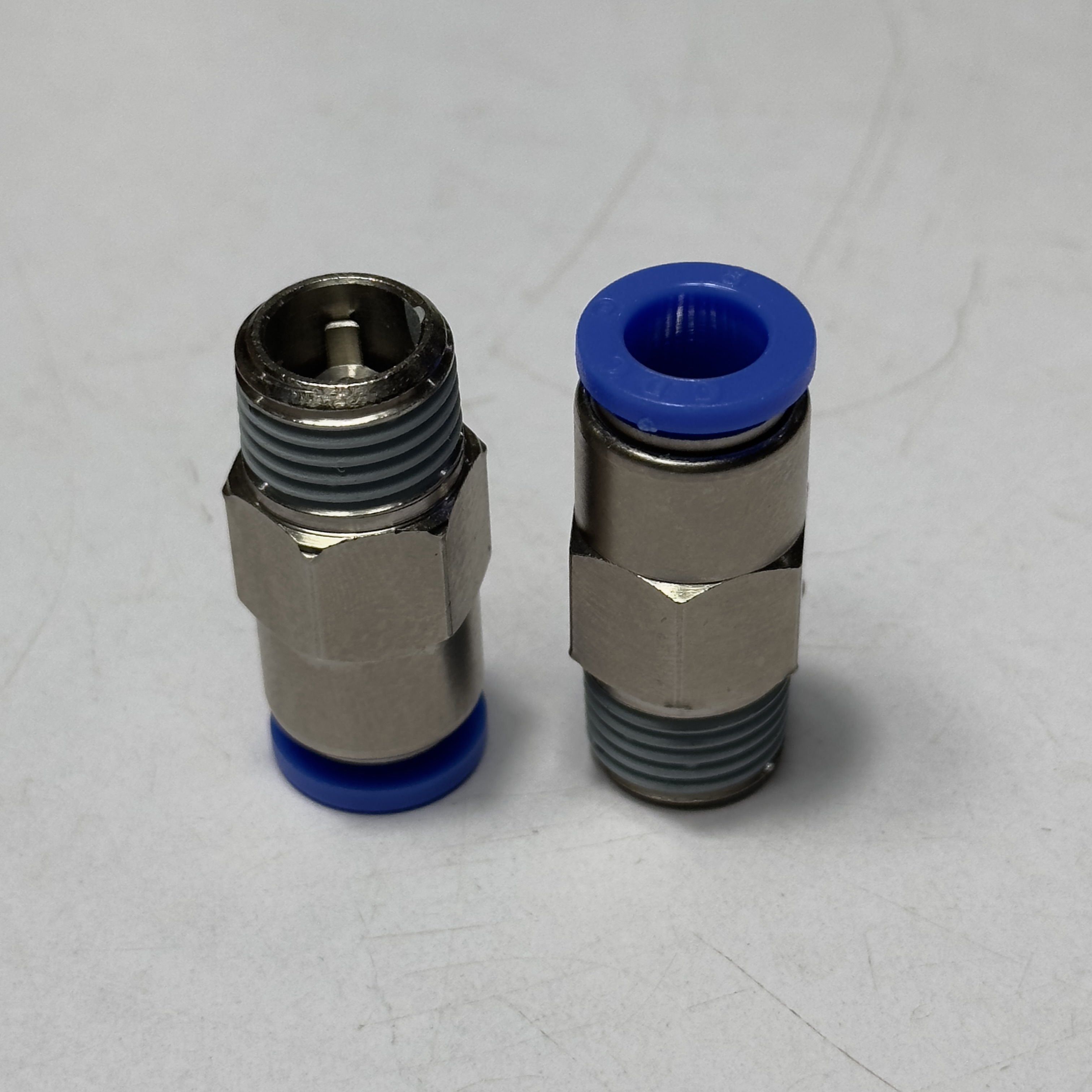

Đầu Nối Nhanh Tự Ngắt Phi 8 Ren 1/4 CDC SPC 0802 Giá Tốt
75.207 VND
| Kiểu Kết Nối | Nhấn Kết Nối, Kết Nối Ren |
| Loại Đầu Nối | Bộ Chuyển Đổi |
| Size Ren Ngoài | R 1/4 in |
| Thương Hiệu | CDC |
| Hình Dáng | Thẳng |
Mô tả sản phẩm

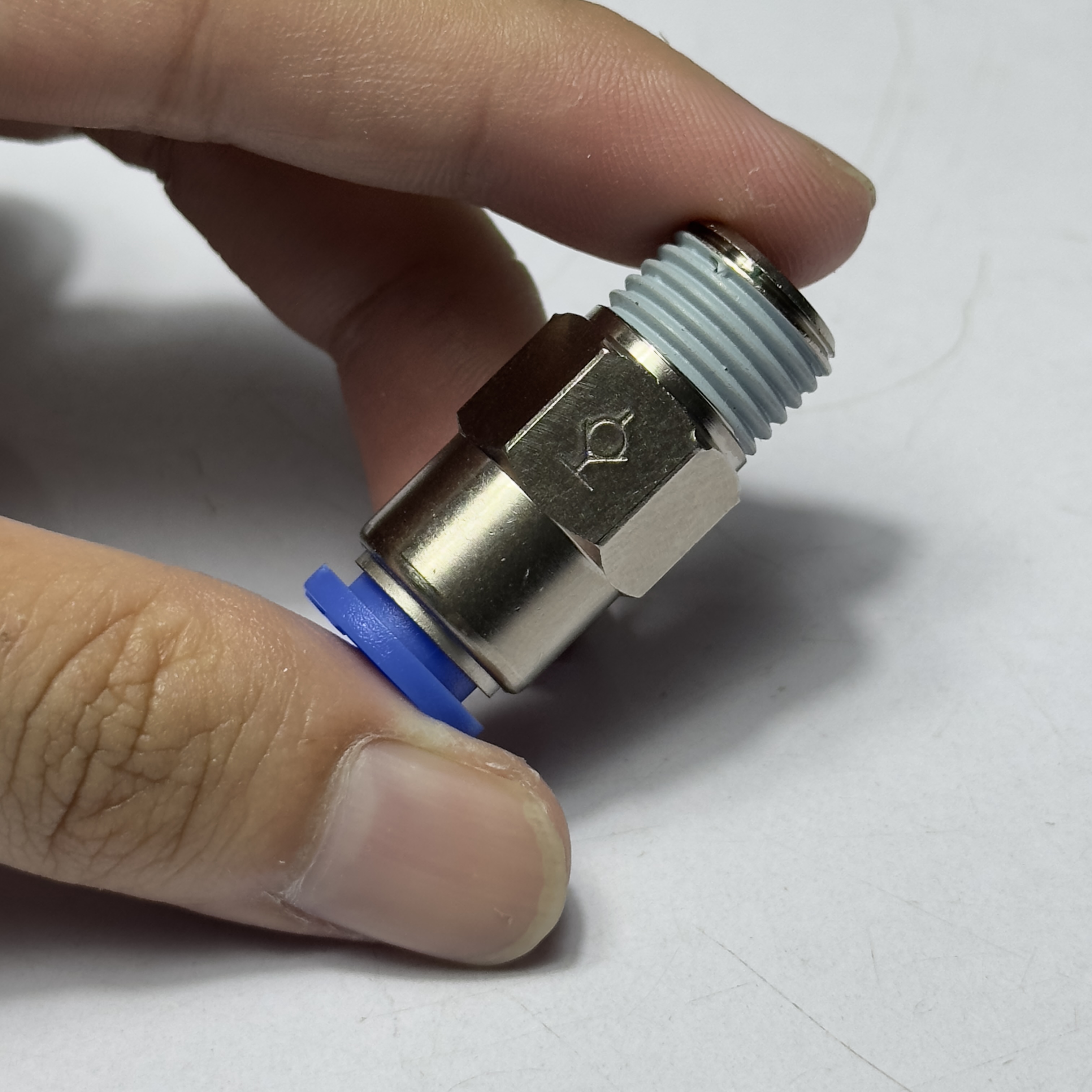

Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 8 mm-1/4 inch CDC SPC 0802: Giải Pháp Kết Nối Linh Hoạt và An Toàn
Trong các hệ thống khí nén đòi hỏi sự linh hoạt cao trong việc thay đổi và sắp xếp lại đường ống thường xuyên, sản phẩm Đầu Nối Nhanh Khí Nén Tự Ngắt CDC SPC 0802 là một lựa chọn lý tưởng. Thuộc dòng STOP FITTINGS của CDC Pneumatics (Hàn Quốc), SPC 0802 nổi bật với khả năng tự động ngắt dòng khí khi ngắt kết nối ống và tự động khôi phục khi kết nối lại, đảm bảo an toàn và hiệu quả trong quá trình vận hành. Với cơ chế hai chiều linh hoạt, thiết kế nhỏ gọn và khả năng chịu áp suất ổn định, đầu nối này là giải pháp hoàn hảo cho các ứng dụng thử nghiệm, giáo dục hoặc những nơi cần điều chỉnh cấu hình khí nén thường xuyên.
1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Tự Ngắt CDC SPC 0802
Đầu nối nhanh khí nén model SPC 0802 của CDC được thiết kế đặc biệt để tự động ngắt hoàn toàn dòng khí khi ống được tháo ra và tự động khôi phục dòng khí khi ống được kết nối lại. Cơ chế hai chiều của van cho phép nguồn áp suất có thể đến từ bất kỳ phía nào của kết nối khí nén, mang lại sự linh hoạt cao trong thiết kế hệ thống. Sản phẩm này lý tưởng cho các ứng dụng khí nén nơi các kết nối ống thường xuyên được sắp xếp lại, như trong các hệ thống thử nghiệm, giáo dục hoặc trình diễn. SPC 0802 được thiết kế để sử dụng với ống khí nén có đường kính ngoài 8mm và có kết nối ren 1/4 inch.
2. Thông số kỹ thuật chi tiết của CDC SPC 0802

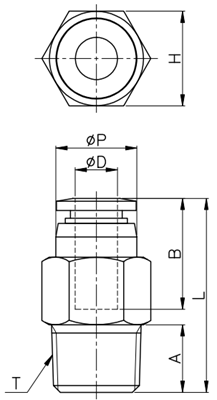

| Thông số | Giá trị (SPC 0802) |
| Model | SPC0802 |
| Đường kính ống áp dụng (ØD) | 8 mm |
| Đường kính ngoài tối đa (ØP) | 14 mm |
| Kích thước ren T | R 1/4 |
| Chiều dài L | 32.8 mm |
| Chiều dài A | 10.3 mm |
| Chiều dài B | 15.5 mm |
| Kích thước H (Hex) | 14 mm |
| Trọng lượng (g) | 26 g |
| Số lượng đóng gói (EA(BOX)) | 50 |
| Chất lỏng áp dụng | KHÍ NÉN (AIR) |
| Phạm vi áp suất làm việc | 0 ~ 150 PSI (0 ~ 9.9 Kgf/cm² / 0 ~ 990 KPa) |
| Áp suất âm | -29.5 in Hg (-750 mmHg / -750 Torr) |
| Phạm vi nhiệt độ làm việc | 32°F ~ 140°F (0 ~ 60°C) |
| Danh mục | STOP FITTINGS |

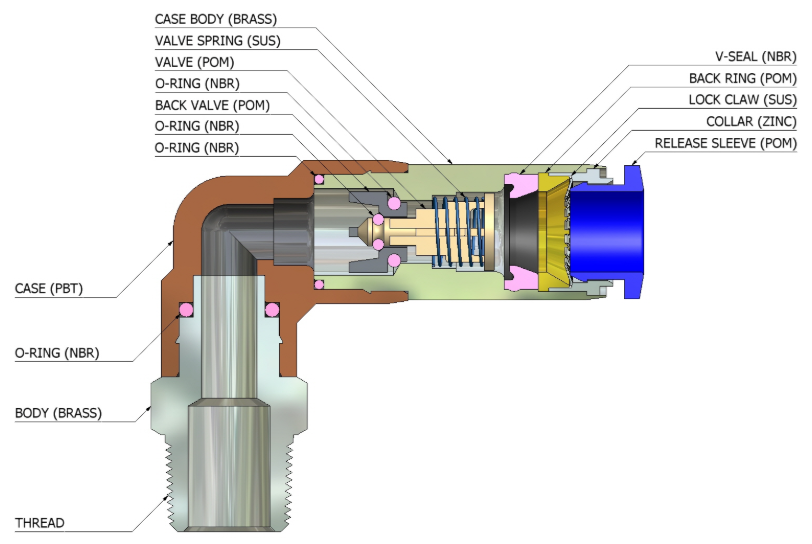

3. Vật liệu và Cấu tạo của Đầu Nối Nhanh Khí Nén CDC SPC 0802
Đầu nối nhanh CDC SPC 0802 được cấu tạo từ các vật liệu chất lượng cao, đảm bảo độ bền và hiệu quả hoạt động. Các thành phần chính bao gồm:
- Thân van (Body), Vỏ van (Case Body): Phần lớn được làm từ Đồng (BRASS), mang lại độ bền cơ học cao, khả năng chống ăn mòn và chịu áp suất tốt.
- Lò xo van (Valve Spring), Kẹp giữ (Lock Claw): Bằng thép không gỉ (SUS), đảm bảo chức năng tự ngắt/khôi phục dòng khí hiệu quả và bền bỉ.
- Vòng chữ O (O-Ring), Phớt (Seal), Vòng đệm lưng (Back Ring): Bằng NBR (Cao su Nitrile Butadiene), cung cấp khả năng làm kín vượt trội, chống rò rỉ khí hiệu quả.
- Vỏ (Case), Van (Valve), Vòng đệm lưng (Back Valve), Ống nhả (Release Sleeve): Bằng POM (Polyoxymethylene) hoặc PA66 (Polyamide 66), vật liệu nhựa kỹ thuật có độ bền và khả năng chịu mài mòn.
- Cổ áo (Collar): Bằng Kẽm (ZINC), giúp cố định ống.
- Vòng chữ V (V-Seal): Bằng NBR, tăng cường khả năng làm kín.
4. Ưu nhược điểm nổi bật của Đầu Nối Nhanh Khí Nén CDC SPC 0802
Ưu điểm:
- Tính năng tự ngắt/khôi phục dòng khí: Đảm bảo an toàn và tránh lãng phí khí nén khi tháo/lắp ống.
- Cơ chế hai chiều: Cho phép nguồn áp suất từ cả hai phía, tăng tính linh hoạt trong thiết kế hệ thống.
- Vật liệu bền bỉ: Được chế tạo từ đồng thau, thép không gỉ và các vật liệu nhựa kỹ thuật cao cấp, mang lại tuổi thọ lâu dài và khả năng chống ăn mòn.
- Phạm vi nhiệt độ và áp suất rộng: Hoạt động ổn định trong dải áp suất từ 0 ~ 150 PSI và nhiệt độ từ 0 ~ 60°C.
- Thích hợp cho thử nghiệm và giáo dục: Rất tiện lợi cho các ứng dụng cần thay đổi cấu hình hệ thống thường xuyên.
Nhược điểm:
- Chỉ dùng cho khí nén: Không sử dụng được cho nước hoặc các loại chất lỏng/khí khác. Việc sử dụng sai chất lỏng có thể gây hỏng hóc hoặc làm giảm hiệu suất.
- Giới hạn nhiệt độ: Phạm vi nhiệt độ làm việc lên đến 60°C có thể là hạn chế đối với một số ứng dụng công nghiệp ở nhiệt độ cao hơn.
5. Hướng dẫn lắp đặt và sử dụng Đầu Nối Nhanh CDC SPC 0802 hiệu quả
Lắp đặt:
- Chuẩn bị ren: Đảm bảo ren cổng kết nối sạch sẽ và không có bavia. Có thể sử dụng keo bịt ren để đảm bảo độ kín.
- Vặn đầu nối: Vặn phần ren của đầu nối vào cổng thiết bị khí nén tương ứng cho đến khi chặt. Lưu ý không siết quá chặt để tránh làm hỏng ren hoặc thân đầu nối.
- Kết nối ống: Sử dụng dao cắt ống chuyên dụng để cắt ống khí nén phi 8mm vuông góc và loại bỏ mọi bavia. Đẩy mạnh và dứt khoát ống vào cổng nối nhanh cho đến khi ống chạm vào đáy và được kẹp chặt. Kiểm tra bằng cách kéo nhẹ ống để đảm bảo ống đã được giữ chắc chắn.
Sử dụng và Vận hành:
- Khi ống được kết nối đúng cách, khí nén sẽ tự động đi qua đầu nối.
- Khi tháo ống, chỉ cần nhấn vòng nhả (release sleeve) và kéo ống ra. Dòng khí sẽ tự động ngắt.
- Đảm bảo hệ thống khí nén hoạt động trong dải áp suất (0 ~ 150 PSI) và nhiệt độ (0 ~ 60°C) cho phép của đầu nối.
- Kiểm tra định kỳ các mối nối để phát hiện sớm các dấu hiệu rò rỉ khí hoặc hư hỏng.
6. Ứng dụng thực tế của Đầu Nối Nhanh Khí Nén CDC SPC 0802 trong công nghiệp
Đầu Nối Nhanh Khí Nén CDC SPC 0802 là giải pháp lý tưởng cho các ứng dụng cần sự linh hoạt cao trong việc kết nối và ngắt kết nối ống khí nén:
- Hệ thống thử nghiệm và phát triển sản phẩm, nơi cần thay đổi cấu hình khí nén thường xuyên.
- Các thiết bị trình diễn, giáo dục về khí nén.
- Các ứng dụng robot và tự động hóa nhỏ gọn, nơi cần kết nối và ngắt kết nối nhanh chóng.
- Lắp đặt trong các tủ điều khiển hoặc các không gian hạn chế.
7. So sánh Đầu Nối Nhanh CDC SPC với các dòng đầu nối khác
Dòng SPC (Stop Fittings) của CDC nổi bật với tính năng tự ngắt/khôi phục dòng khí độc đáo. Dưới đây là bảng so sánh chung để làm rõ sự khác biệt với các dòng đầu nối nhanh phổ biến khác của CDC:
| Tính năng | Đầu Nối Nhanh SPC (Tự Ngắt) | Đầu Nối Nhanh MPC (Thẳng, ren ngoài) | Đầu Nối Nhanh MPUL (Cút góc 90°, 2 đầu ống) | Đầu Nối Nhanh MPUT (Chữ T, 3 đầu ống) | Đầu Nối Nhanh MPUC (Union Straight) | Đầu Nối Nhanh MPG (Giảm kích thước ống) |
|---|---|---|---|---|---|---|
| Chức năng chính | Tự động ngắt/khôi phục dòng khí khi tháo/lắp ống | Kết nối thẳng ống với cổng ren | Nối hai ống tại góc 90 độ | Chia nhánh 3 ống | Nối thẳng hai ống cùng kích thước | Nối thẳng hai ống khác kích thước |
| Vật liệu chính | Đồng thau, POM, SUS, NBR, ZINC | Đồng thau, PA66, SUS, NBR | PA66, SUS, NBR | PA66, SUS, NBR | PA66, SUS, NBR | PA66, SUS, NBR |
| Chất lỏng áp dụng | KHÍ NÉN (AIR) | Khí nén, Nước công nghiệp | Khí nén, Nước công nghiệp | Khí nén, Nước công nghiệp | Khí nén, Nước công nghiệp | Khí nén, Nước công nghiệp |
| Khả năng tự ngắt dòng | Có | Không | Không | Không | Không | Không |
| Ứng dụng chính | Hệ thống cần thay đổi ống thường xuyên, thử nghiệm | Kết nối ống với cổng ren, hệ thống chung | Đổi hướng ống trong hệ thống | Chia luồng khí, kết nối đa điểm | Nối thẳng các đoạn ống | Thay đổi kích thước ống |
8. FAQ – Câu hỏi thường gặp về Đầu Nối Nhanh Khí Nén CDC SPC 0802
- “Đầu nối SPC 0802 có dùng được cho ống khí nén phi 4mm hay 6mm không?”
- Không. Đầu nối SPC 0802 được thiết kế để kết nối với ống có đường kính ngoài 8mm. Để sử dụng cho ống 4mm hoặc 6mm, bạn cần lựa chọn mã sản phẩm SPC0401, SPC0601 hoặc các loại đầu nối nhanh khác phù hợp.
- “Sản phẩm này có dùng được cho chất lỏng như nước hoặc dầu không?”
- Không. Đầu nối SPC 0802 chỉ được thiết kế để sử dụng với KHÍ NÉN (AIR). Không sử dụng cho nước hoặc bất kỳ loại chất lỏng/khí nào khác vì có thể gây hư hỏng đầu nối và hệ thống.
- “Tính năng tự ngắt dòng khí hoạt động như thế nào?”
- Khi ống được tháo ra khỏi đầu nối, một van bên trong sẽ tự động đóng lại, ngắt hoàn toàn dòng khí. Khi ống được đẩy vào lại, van sẽ mở ra và dòng khí được khôi phục.
- “Đầu nối này có bền không?”
- Có. Đầu nối được chế tạo từ các vật liệu chất lượng cao như đồng thau, thép không gỉ và các loại nhựa kỹ thuật bền bỉ (POM, PA66), đảm bảo tuổi thọ và hiệu suất lâu dài trong điều kiện làm việc tiêu chuẩn.
9. Kết luận
Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 8 mm-1/4 inch CDC SPC 0802 là một giải pháp kết nối khí nén thông minh và an toàn, đặc biệt phù hợp cho các hệ thống cần sự linh hoạt cao trong việc thay đổi cấu hình. Với tính năng tự ngắt dòng khí độc đáo và thiết kế chắc chắn, sản phẩm này giúp tối ưu hóa quá trình vận hành, giảm thiểu lãng phí khí nén và nâng cao hiệu quả tổng thể.
Cần đầu nối nhanh khí nén tự ngắt chất lượng cao? Hãy chọn CDC SPC 0802!
10. Mua đầu nối nhanh khí nén giá rẻ chính hãng ở đâu?
Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn
Để đảm bảo mua được Đầu Nối Nhanh Khí Nén CDC SPC 0802 chính hãng, hãy đặt hàng tại Mecsu.vn.
- Sản phẩm chính hãng, chất lượng đảm bảo.
- Mua sắm online tiện lợi, nhanh chóng.
- Giao hàng tận nơi trên toàn quốc.
- Hỗ trợ tư vấn chuyên nghiệp.
Link sản phẩm tại Mecsu.vn: https://mecsu.vn/ca/113816
Hotline: 1800 8137
Email: [email protected]
