Đầu Nối Nhanh Xuyên Vách Phi 8 CDC PMM 08 Rẻ 2025
44.191 VND
| Kiểu Kết Nối | Nhấn Kết Nối |
| Kiểu Lắp Ráp | Lắp Xuyên Bề Mặt |
| Thương Hiệu | CDC |
| Loại Đầu Nối | Đầu Nối Nhanh |
| Hình Dáng | Thẳng |
Mô tả sản phẩm

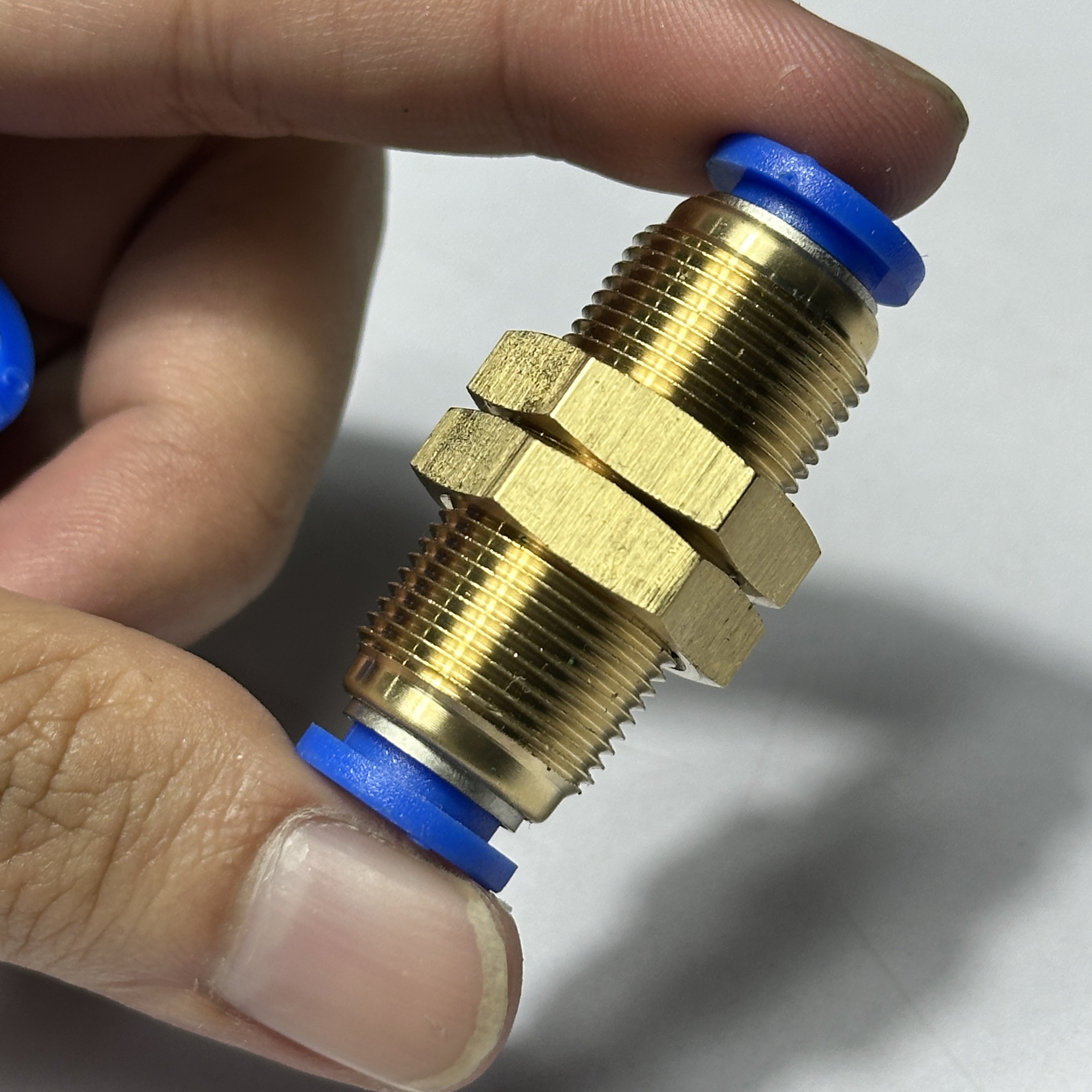

Đầu Nối Nhanh Khí Nén Xuyên Vách Phi 8mm CDC PMM 08: Giải Pháp Kết Nối Linh Hoạt Qua Vách Ngăn
Trong các hệ thống khí nén đòi hỏi khả năng kết nối ống qua các vách ngăn hoặc panel, sản phẩm Đầu Nối Nhanh Khí Nén Xuyên Vách CDC PMM 08 là một lựa chọn lý tưởng. Thuộc dòng One-Touch Fittings của CDC Pneumatics (Hàn Quốc), PMM 08 được thiết kế chuyên biệt để kết nối hai đoạn ống khí nén có cùng đường kính ngoài 8mm thông qua một lỗ trên vách. Với khả năng lắp đặt và tháo rời nhanh chóng bằng một chạm, cùng thiết kế bulkhead union mạnh mẽ, đầu nối này đảm bảo hiệu suất vượt trội và độ tin cậy cao trong mọi ứng dụng công nghiệp.
1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén CDC PMM 08
Đầu nối nhanh khí nén model PMM 08 của CDC được thiết kế để sử dụng trong các hệ thống đường ống khí nén. Sản phẩm này cho phép kết nối nhanh chóng và chắc chắn hai đoạn ống khí nén có đường kính ngoài 8mm, đặc biệt phù hợp cho các ứng dụng xuyên vách hoặc qua panel. Đây là một loại đầu nối xuyên vách (Bulkhead Union), rất hữu ích khi bạn cần dẫn đường ống khí nén từ mặt này sang mặt khác của một tủ điện, bảng điều khiển, hoặc bất kỳ vách ngăn nào. Với khả năng lắp đặt và tháo rời dễ dàng, sản phẩm này giúp đơn giản hóa quá trình lắp đặt và bảo trì.
2. Thông số kỹ thuật chi tiết của CDC PMM 08
| Thông số | Giá trị (PMM 08) |
| Model | PMM08 |
| Đường kính ống áp dụng (øP) | 8 mm |
| Loại | Đầu nối xuyên vách (Bulkhead Union) |
| Màu sắc | Thân kim loại, Vòng nhấn màu xanh dương |
| Vật liệu thân (BODY) | Brass (Đồng thau) |
| Vật liệu ống giữ (RELEASE SLEEVE) | POM (Polyoxymethylene) |
| Vật liệu vòng đệm (V-SEAL / O-RING) | NBR (Cao su Nitrile Butadiene) |
| Vật liệu kẹp giữ (LOCK CLAW) | SUS (Thép không gỉ) |
| Vật liệu vòng đệm lưng (BACK RING) | POM (Polyoxymethylene) |
| Vật liệu cổ áo (COLLAR) | ZINC |

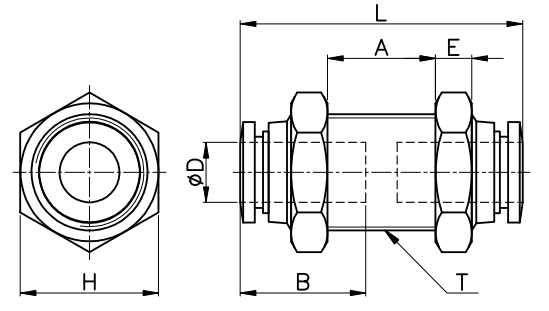

| Kích thước ren (T) | M16x1.0p |
| Chiều dài tổng L | 40.5 mm |
| Kích thước A | 19.5 mm |
| Kích thước B | 14.8 mm |
| Kích thước øD | 8 mm |
| Kích thước H(Hex) | 18 mm |
| Kích thước E | 8 mm |
| ORIFICE (mm) | 6 mm |
| Trọng lượng (g) | 35 g |
| Số lượng/hộp (EA/BOX) | 100 |
| Chất lỏng áp dụng | KHÍ NÉN (AIR) |
| Phạm vi áp suất làm việc | 0 ~ 150 PSI (0 ~ 9.9 Kgf/cm² / 0~990 KPa) |
| Áp suất âm | -29.5 in Hg (-750 mmHg / -750 Torr) |
| Phạm vi nhiệt độ làm việc | 32 ~ 140℉ (0 ~ 60℃) |
| Danh mục | ONE-TOUCH FITTINGS |

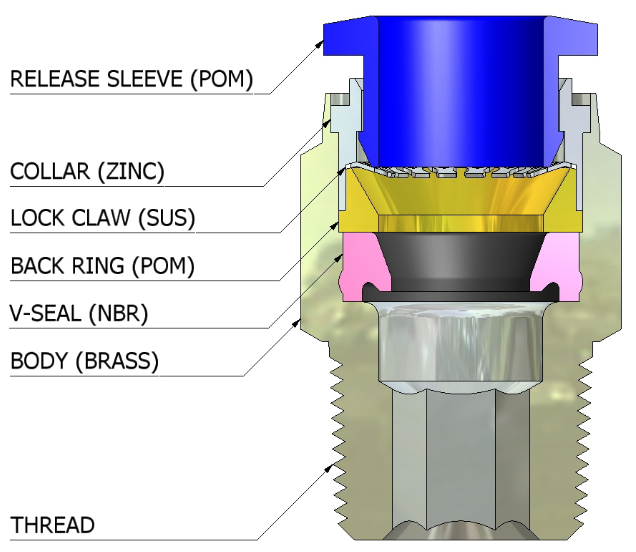

3. Vật liệu và Cấu tạo của Đầu Nối Nhanh Khí Nén CDC PMM 08
Đầu nối nhanh CDC PMM 08 được cấu tạo từ các vật liệu chất lượng cao, đảm bảo độ bền và hiệu quả hoạt động:
- Thân (Body): Được làm từ đồng thau (Brass), mang lại khả năng chống ăn mòn và độ bền vượt trội.
- Ống giữ (Release Sleeve): Làm từ POM (Polyoxymethylene), có độ cứng và khả năng chịu mài mòn tốt.
- Cổ áo (Collar): Bằng ZINC.
- Kẹp giữ (Lock Claw): Bằng thép không gỉ (SUS), đảm bảo giữ ống chắc chắn và bền bỉ theo thời gian.
- Vòng đệm lưng (Back Ring): Bằng POM (Polyoxymethylene), giúp định vị và hỗ trợ.
- Phớt (V-Seal / O-Ring): Bằng NBR (Cao su Nitrile Butadiene), cung cấp khả năng làm kín vượt trội, chống rò rỉ khí hiệu quả.
4. Ưu nhược điểm nổi bật của Đầu Nối Nhanh CDC PMM 08
Ưu điểm:
- Kết nối xuyên vách tiện lợi: Thiết kế bulkhead union cho phép dễ dàng dẫn đường ống khí nén qua các vách ngăn hoặc panel.
- Vật liệu chất lượng cao: Thân bằng đồng thau và các bộ phận khác từ SUS, POM, NBR đảm bảo độ bền và tuổi thọ sản phẩm.
- Lắp đặt và tháo rời dễ dàng: Tính năng “một chạm” giúp việc lắp đặt và tháo ống trở nên cực kỳ nhanh chóng và tiện lợi, không cần dùng dụng cụ.
- Kết nối đáng tin cậy: Đảm bảo kết nối chắc chắn và kín khí, hạn chế tối đa rò rò rỉ, giúp hệ thống hoạt động ổn định.
- Phạm vi nhiệt độ và áp suất phù hợp: Hoạt động ổn định trong dải áp suất từ $0 sim 150$ PSI và nhiệt độ từ $0 sim 60^circ C$.
Nhược điểm:
- Chỉ dùng cho khí nén: Sản phẩm được khuyến nghị chỉ sử dụng cho khí nén, không dùng cho các loại khí hoặc chất lỏng khác, đặc biệt là nước.
- Yêu cầu lỗ khoét chính xác: Cần khoét lỗ trên vách ngăn với kích thước ren M16x1.0p chính xác để đảm bảo lắp đặt đúng cách.
5. Hướng dẫn lắp đặt và sử dụng Đầu Nối Nhanh Khí Nén PMM 08 hiệu quả
Lắp đặt:
- Chuẩn bị lỗ trên vách: Khoét một lỗ có ren M16x1.0p trên vách hoặc panel nơi bạn muốn lắp đặt đầu nối.
- Lắp đầu nối: Vặn phần thân ren của đầu nối PMM 08 vào lỗ đã chuẩn bị cho đến khi chắc chắn. Sử dụng hai đai ốc đi kèm để cố định chặt đầu nối trên vách.
- Chuẩn bị ống: Sử dụng dao cắt ống chuyên dụng để cắt ống khí nén phi 8mm vuông góc và loại bỏ mọi bavia ở mặt cắt, đảm bảo bề mặt nhẵn mịn để kết nối kín.
- Kết nối ống: Đẩy mạnh và dứt khoát ống vào cả hai đầu của đầu nối nhanh PMM 08 cho đến khi ống chạm vào đáy và được kẹp chặt. Kiểm tra bằng cách kéo nhẹ ống để đảm bảo ống đã được giữ chắc chắn.
Sử dụng và Bảo trì:
- Đảm bảo hệ thống khí nén hoạt động trong dải áp suất ($0 sim 150$ PSI) và nhiệt độ ($0 sim 60^circ C$) cho phép của đầu nối.
- Kiểm tra định kỳ các mối nối để phát hiện sớm các dấu hiệu rò rỉ khí hoặc hư hỏng.
- Khi tháo ống, chỉ cần đẩy vòng nhả (release sleeve) vào và kéo ống ra. Không dùng lực mạnh hoặc dụng cụ để tháo ống.
6. Ứng dụng thực tế của Đầu Nối Nhanh CDC PMM 08 trong công nghiệp
Đầu nối nhanh CDC PMM 08 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối xuyên vách hiệu quả và độ tin cậy cao:
- Dẫn đường ống khí nén qua các tủ điều khiển, bảng điện hoặc panel máy móc.
- Trong các thiết bị tự động hóa, robot, hoặc các ứng dụng cần đi dây khí nén gọn gàng và an toàn.
- Ứng dụng trong ngành điện tử, bán dẫn, nơi cần sự chính xác và sạch sẽ trong đường ống khí nén.
- Hệ thống máy móc, thiết bị sản xuất cần kết nối ống khí nén qua các bộ phận máy.
7. So sánh Đầu Nối Nhanh CDC PMM với các dòng đầu nối khác
Dòng PMM (Bulkhead Union) là loại đầu nối nhanh dùng để xuyên vách của CDC. CDC còn cung cấp các dòng đầu nối khác với vật liệu và chức năng đa dạng:
| Dòng sản phẩm | Vật liệu chính | Ứng dụng đặc trưng | Ưu điểm nổi bật |
|---|---|---|---|
| PMM (Bulkhead Union) | Đồng thau (Brass) và Nhựa (POM/PA66) | Kết nối ống khí nén xuyên qua vách ngăn, panel. | Giải pháp gọn gàng, an toàn khi đi dây xuyên vách. |
| MPUC (Union Straight) | Nhựa PA66 (Nylon) | Nối thẳng hai ống khí nén cùng đường kính. | Gọn nhẹ, kết nối thẳng đơn giản. |
| MPUL (Union Elbow) | Nhựa PA66 (Nylon) | Đổi hướng ống khí nén 90 độ. | Linh hoạt trong không gian hẹp, đổi hướng tiện lợi. |
| MPUT (Union Tee) | Nhựa PA66 (Nylon) | Chia nhánh ống khí nén thành hình chữ T. | Trọng lượng nhẹ, dễ lắp đặt, giá thành hợp lý. |
| MPG (Reducer) | Nhựa PA66 (Nylon) | Nối hai ống khí nén khác đường kính. | Giải pháp giảm/tăng kích thước ống hiệu quả. |
| MPC (Male Connector) | Đồng thau và Nhựa PA66 | Nối ống khí nén với cổng ren của thiết bị. | Kết nối ren chắc chắn, dễ dàng tháo lắp. |
| BUT (Brass Union Tee) | Đồng thau (Brass) | Chia nhánh ống khí nén, đòi hỏi độ bền cao, môi trường khắc nghiệt. | Độ bền cơ học cao, chống ăn mòn tốt, chịu nhiệt độ/áp suất cao. |
8. FAQ – Câu hỏi thường gặp về Đầu Nối Nhanh CDC PMM 08
- “Đầu nối PMM 08 có dùng được cho ống khí nén phi 6mm không?”
- Không. Đầu nối PMM 08 được thiết kế chuyên biệt để kết nối ống 8mm. Để kết nối với ống 6mm, bạn cần sử dụng mã sản phẩm PMM06 hoặc các loại đầu nối phù hợp khác.
- “Sản phẩm này có dùng được cho nước không?”
- Không. Theo thông số kỹ thuật, sản phẩm PMM 08 không được khuyến nghị sử dụng cho ứng dụng nước, chỉ dành cho khí nén.
- “Làm thế nào để biết khi nào cần thay thế đầu nối?”
- Các dấu hiệu cần thay thế bao gồm: rò rỉ khí tại mối nối, ống bị tuột ra dễ dàng dù đã đẩy chặt, hoặc thân đầu nối có dấu hiệu hư hỏng vật lý nghiêm trọng như nứt, biến dạng.
- “Kích thước lỗ khoan cần thiết cho PMM 08 là bao nhiêu?”
- Bạn cần khoan lỗ có ren M16x1.0p để lắp đặt PMM 08.
- “Đầu nối này có thể tái sử dụng không?”
- Có. Đầu nối CDC PMM 08 được thiết kế để có thể tháo rời và tái sử dụng nhiều lần, miễn là các bộ phận làm kín và kẹp giữ vẫn còn trong tình trạng tốt.
9. Kết luận
Đầu Nối Nhanh Khí Nén Xuyên Vách Phi 8mm CDC PMM 08 là một giải pháp thiết yếu cho việc dẫn đường ống khí nén qua các vách ngăn trong hệ thống công nghiệp. Với thiết kế chắc chắn, vật liệu bền bỉ và khả năng lắp đặt “một chạm”, sản phẩm này đảm bảo hiệu suất ổn định và tuổi thọ cao, góp phần tối ưu hóa không gian và sự gọn gàng cho hệ thống khí nén của bạn.
Cần đầu nối nhanh khí nén xuyên vách chất lượng? Hãy chọn CDC PMM 08!
10. Mua đầu nối nhanh khí nén giá rẻ chính hãng ở đâu?
Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn
Để đảm bảo mua được đầu nối nhanh khí nén CDC PMM 08 chính hãng, hãy đặt hàng tại Mecsu.vn.
- Sản phẩm chính hãng, chất lượng đảm bảo.
- Mua sắm online tiện lợi, nhanh chóng.
- Giao hàng tận nơi trên toàn quốc.
- Hỗ trợ tư vấn chuyên nghiệp.
Link sản phẩm tại Mecsu.vn: https://mecsu.vn/ca/80762
Hotline: 1800 8137
Email: [email protected]
