Đánh giá chi tiết Nút Dừng Khẩn IDEC Phi 22 2NC YW1B-V4E02R: Chốt Chặn An Toàn Cho Hệ Thống Điện

Mục Lục Nội Dung

1. 1. Tổng quan về Nút Dừng Khẩn Cấp IDEC YW1B-V4E02R
2. 2. Bảng thông số kỹ thuật chi tiết IDEC YW1B-V4E02R
3. 3. Cấu tạo và cơ chế hoạt động của nút Emergency Stop
4. 4. Giải mã các ký hiệu: Phi 22, 2NC, V4E02R
5. 5. Chất liệu và độ bền chuẩn công nghiệp
6. 6. Về thương hiệu IDEC (Nhật Bản)
7. 7. Ưu điểm và nhược điểm của dòng YW series
8. 8. Ứng dụng thực tế trong tủ điện và dây chuyền sản xuất
9. 9. So sánh Nút dừng khẩn IDEC và các thương hiệu khác (Schneider, Hanyoung)
10. 10. Hướng dẫn đấu nối và lắp đặt an toàn
11. 11. Cách nhận biết thiết bị IDEC chính hãng
12. 12. Cập nhật giá bán Nút Dừng Khẩn IDEC Phi 22 & Địa chỉ mua hàng
13. 13. Những câu hỏi thường gặp (FAQ) về Nút dừng khẩn cấp
14. 14. Kênh tư vấn kỹ thuật điện công nghiệp tại Mecsu
15. 15. Tầm quan trọng của tiếp điểm NC trong mạch an toàn

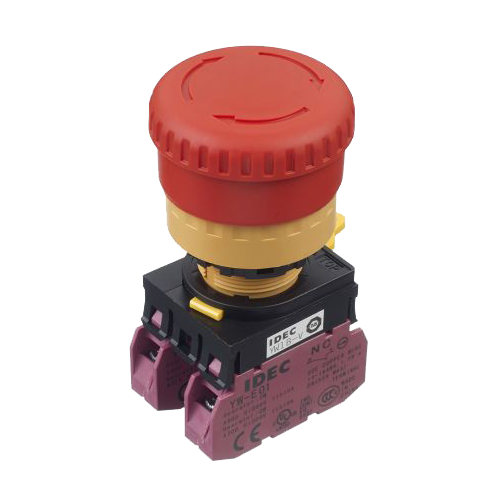

1. Tổng quan về Nút Dừng Khẩn Cấp IDEC YW1B-V4E02R

Nút Dừng Khẩn IDEC Phi 22 2NC YW1B-V4E02R (Emergency Stop Pushbutton) là thiết bị an toàn không thể thiếu trong bất kỳ hệ thống điều khiển công nghiệp nào. Được sản xuất bởi IDEC Corporation – thương hiệu hàng đầu Nhật Bản, sản phẩm này đóng vai trò là “chốt chặn cuối cùng” để ngắt nguồn điện tức thì khi xảy ra sự cố, bảo vệ con người và máy móc khỏi nguy hiểm.

Dòng YW series nổi bật với thiết kế nhỏ gọn, tiết kiệm không gian tủ điện nhưng vẫn đảm bảo thao tác dễ dàng nhờ đầu nấm lớn màu đỏ đặc trưng. Cơ chế hoạt động “nhấn để khóa, xoay để nhả” giúp ngăn chặn việc tái khởi động máy vô ý, tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quốc tế.

2. Bảng thông số kỹ thuật chi tiết IDEC YW1B-V4E02R

Thông tin kỹ thuật chính xác giúp kỹ sư điện lựa chọn thiết bị phù hợp với thiết kế mạch:

Đặc tính kỹ thuật	Thông số chi tiết
Mã đặt hàng (SKU)	0080391
Mã MPN	IDE-YW1B-V4E02R
Thương hiệu	IDEC (Nhật Bản)
Đường kính lỗ lắp đặt	Ø22 mm
Cấu hình tiếp điểm	2NC (2 Thường đóng)
Kiểu đầu nút	Đầu nấm Ø40mm (Mushroom)
Màu sắc	Đỏ (Red)
Hoạt động	Nhấn giữ – Xoay nhả (Pushlock Turn Reset)
Điện áp cách điện (Ui)	600V
Dòng nhiệt (Ith)	10A
Cấp bảo vệ mặt trước	IP65 (Chống bụi và nước phun)
Ngành Hàng	Điện Bảo Trì Nhà Xưởng

3. Cấu tạo và cơ chế hoạt động của nút Emergency Stop

Sản phẩm YW1B-V4E02R được thiết kế tối ưu với các thành phần chính:

• Đầu nút nấm (Button Head): Màu đỏ rực rỡ, đường kính 40mm giúp người vận hành dễ dàng nhận biết và tác động nhanh bằng lòng bàn tay trong tình huống hoảng loạn.
• Thân nút (Body): Làm từ nhựa cao cấp, tích hợp cơ lẫy khóa an toàn.
• Khối tiếp điểm (Contact Block): Gồm 2 khối tiếp điểm NC (Normal Close) tách rời, cho phép ngắt đồng thời 2 mạch điện hoặc ngắt 2 dây pha để đảm bảo an toàn tuyệt đối. Các tiếp điểm này được thiết kế dạng “Self-Cleaning” (tự làm sạch) để đảm bảo độ dẫn điện tốt sau thời gian dài không sử dụng.
• Vòng đệm (Locking Ring): Giúp cố định nút chắc chắn vào mặt tủ điện.

4. Giải mã các ký hiệu: Phi 22, 2NC, V4E02R

Để tránh mua nhầm loại nút nhấn thường, bạn cần hiểu rõ mã sản phẩm:

• Phi 22 (Ø22): Kích thước lỗ khoan trên mặt tủ điện phải là 22mm. Đây là chuẩn kích thước phổ biến nhất thế giới hiện nay.
• 2NC (2 Normal Close): Nghĩa là nút có 2 cặp tiếp điểm thường đóng. Khi chưa nhấn, dòng điện đi qua bình thường. Khi nhấn nút, mạch điện bị ngắt ngay lập tức. Đây là cấu hình bắt buộc cho mạch an toàn (Safety circuit).
• V4: Kiểu đầu nấm đường kính 40mm.
• E02: Mã chỉ số lượng tiếp điểm (0 NO, 2 NC).
• R (Red): Màu đỏ, quy ước quốc tế cho chức năng dừng khẩn cấp.

5. Chất liệu và độ bền chuẩn công nghiệp

IDEC nổi tiếng với độ bền “nồi đồng cối đá”. Nút nhấn YW1B-V4E02R có phần vỏ làm từ nhựa Polycarbonate chịu va đập cao, chống chịu tốt với dầu mỡ và hóa chất công nghiệp. Các tiếp điểm bên trong được mạ bạc để tăng khả năng dẫn điện và chống hồ quang. Sản phẩm đạt tiêu chuẩn IP65 ở mặt trước, cho phép lắp đặt ở những môi trường bụi bẩn hoặc có tia nước bắn vào mà không ảnh hưởng đến hoạt động.

6. Về thương hiệu IDEC (Nhật Bản)

IDEC Corporation là tập đoàn công nghệ điều khiển tự động hóa hàng đầu thế giới với hơn 70 năm lịch sử. Các sản phẩm của IDEC như nút nhấn, đèn báo, relay, PLC luôn được giới kỹ sư tin dùng nhờ sự ổn định, tuổi thọ cao và thiết kế thông minh hướng tới người dùng (Human-Machine Interface). Tại Việt Nam, IDEC là tiêu chuẩn trong các nhà máy Nhật Bản và các dây chuyền sản xuất yêu cầu độ tin cậy cao.

7. Ưu điểm và nhược điểm của dòng YW series

Ưu điểm:

• An toàn tuyệt đối: Cơ chế mở trực tiếp (Direct Opening Action) đảm bảo tiếp điểm NC tách rời nhau khi nhấn nút, ngay cả khi tiếp điểm bị dính nhẹ.
• Nhỏ gọn: Thiết kế tiết kiệm chiều sâu phía sau tủ, phù hợp cho các tủ điện mỏng hoặc không gian chật hẹp.
• Dễ lắp đặt: Khối tiếp điểm có thể tháo rời dễ dàng bằng lẫy gạt, thuận tiện cho việc đấu dây.
• Thương hiệu uy tín: Chất lượng Nhật Bản đã được kiểm chứng.

Nhược điểm:

• Giá thành: Cao hơn so với các dòng nút nhấn Trung Quốc giá rẻ, nhưng “tiền nào của nấy” cho sự an toàn.

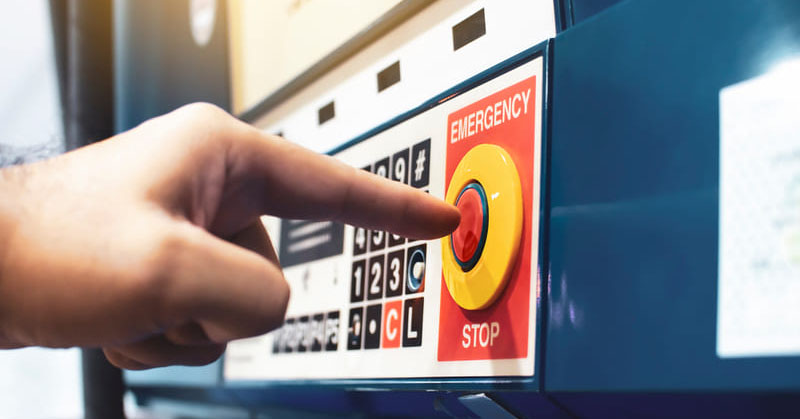

8. Ứng dụng thực tế trong tủ điện và dây chuyền sản xuất

Nút dừng khẩn cấp IDEC YW1B-V4E02R xuất hiện ở mọi nơi có máy móc vận hành:

• Tủ điều khiển dây chuyền: Đặt tại vị trí dễ thấy nhất để công nhân thao tác ngay khi có sự cố kẹt máy, tai nạn lao động.
• Máy công cụ (CNC, Phay, Tiện): Ngắt nguồn động cơ trục chính và bàn máy ngay lập tức.
• Hệ thống băng tải: Dừng băng tải khẩn cấp.
• Thang máy, tời nâng: Ngắt mạch điều khiển động cơ kéo.

9. So sánh Nút dừng khẩn IDEC và các thương hiệu khác (Schneider, Hanyoung)

Tại sao nên chọn IDEC YW thay vì các hãng khác?

Tiêu chí	IDEC (Nhật Bản)	Schneider (Pháp/China)	Hanyoung (Hàn Quốc)
Cảm giác nhấn	Chắc chắn, dứt khoát	Êm ái	Hơi cứng
Độ bền cơ học	Rất cao	Cao	Khá
Kích thước	Nhỏ gọn (Dòng YW)	Tiêu chuẩn	Tiêu chuẩn
Giá thành	Trung bình – Cao	Cao	Rẻ

Kết luận: IDEC YW là sự cân bằng hoàn hảo giữa chất lượng cao cấp và mức giá hợp lý cho thị trường Việt Nam.

10. Hướng dẫn đấu nối và lắp đặt an toàn

Để nút dừng khẩn phát huy tác dụng, việc đấu nối phải chính xác:

Quy trình lắp đặt:

• Bước 1: Khoét lỗ phi 22mm trên mặt tủ.
• Bước 2: Tháo khối tiếp điểm ra khỏi thân nút bằng cách gạt lẫy khóa.
• Bước 3: Luồn thân nút từ ngoài vào, siết chặt vòng đệm (Locking ring) từ bên trong.
• Bước 4: Đấu dây điện vào khối tiếp điểm (Vít ốc). Lưu ý sử dụng đầu cốt (cos) để đảm bảo tiếp xúc tốt.
• Bước 5: Gắn khối tiếp điểm trở lại thân nút cho đến khi nghe tiếng “tách”.

11. Cách nhận biết thiết bị IDEC chính hãng

Hàng giả IDEC trôi nổi rất nhiều trên thị trường. Hãy kiểm tra:

• Bao bì: Hộp giấy màu vàng/đen đặc trưng của IDEC, in ấn sắc nét.
• Tem nhãn: Trên thân nút có tem in rõ mã sản phẩm, thông số kỹ thuật, logo IDEC sắc sảo, không bị nhòe.
• Cảm giác bấm: Hàng thật có lò xo đàn hồi tốt, thao tác khóa và nhả rất mượt mà, không bị kẹt rít.

12. Cập nhật giá bán Nút Dừng Khẩn IDEC Phi 22 & Địa chỉ mua hàng

a. Giá bán tham khảo tại Mecsu: 95,018 đ / Cái

Đây là mức giá cực tốt cho một thiết bị an toàn chính hãng Nhật Bản. Mecsu cam kết cung cấp đầy đủ CO/CQ cho các dự án công trình.

b. Tại sao chọn Mecsu?

• Hàng sẵn kho: Đáp ứng số lượng lớn ngay lập tức.
• Chính hãng 100%: Nói không với hàng nhái kém chất lượng gây mất an toàn.

ĐẶT MUA NÚT DỪNG KHẨN IDEC NGAY

13. Những câu hỏi thường gặp (FAQ) về Nút dừng khẩn cấp

13.1. Tại sao phải dùng tiếp điểm NC (Thường đóng) cho nút dừng khẩn?

Theo tiêu chuẩn an toàn, mạch dừng khẩn phải luôn ở trạng thái đóng (dẫn điện). Khi nhấn nút hoặc đứt dây, mạch sẽ hở và máy dừng ngay. Nếu dùng tiếp điểm NO (Thường mở), khi dây bị đứt hoặc lỏng, nhấn nút sẽ không có tác dụng dừng máy, gây nguy hiểm chết người.

13.2. Nút này có đèn báo không?

Mã YW1B-V4E02R là loại không đèn. Nếu bạn cần loại có đèn LED chiếu sáng, vui lòng tham khảo các mã khác của dòng IDEC YW (thường có ký hiệu “L” trong mã).

13.3. Tôi muốn gắn thêm tiếp điểm NO để báo đèn khi dừng máy được không?

Được. Dòng YW cho phép lắp ghép thêm khối tiếp điểm phụ. Bạn có thể mua thêm một khối tiếp điểm NO (Màu xanh) để gắn vào phía sau nút nhấn.

14. Kênh tư vấn kỹ thuật điện công nghiệp tại Mecsu

Đội ngũ kỹ sư điện của Mecsu luôn sẵn sàng hỗ trợ bạn thiết kế mạch điều khiển an toàn:

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Tầm quan trọng của tiếp điểm NC trong mạch an toàn

“Trong thiết kế mạch an toàn (Safety circuit), nguyên tắc ‘Fail-Safe’ là tối thượng. Việc sử dụng tiếp điểm 2NC trên nút dừng khẩn IDEC cho phép bạn đấu nối mạch kép (Dual channel), giúp hệ thống vẫn nhận biết lệnh dừng ngay cả khi một trong hai tiếp điểm bị hỏng (dính tiếp điểm). Đừng bao giờ tiết kiệm chi phí bằng cách dùng nút nhấn kém chất lượng cho chức năng E-Stop.”

(Xem thêm các thiết bị đóng cắt IDEC khác tại Danh mục sản phẩm Mecsu)
