Khớp Nối Nhanh Khí Nén Bi Cái Đuôi Chuột 15mm CDC SH 400: Tối Ưu Kết Nối Ống Mềm Đường Kính Lớn

Trong các hệ thống khí nén công nghiệp quy mô lớn, nơi yêu cầu truyền tải lưu lượng khí đáng kể và khả năng kết nối linh hoạt cho các thiết bị công suất cao, việc lựa chọn khớp nối ống mềm phù hợp là rất quan trọng. Sản phẩm Khớp Nối Nhanh Khí Nén Bi Cái Đuôi Chuột 15mm CDC SH 400 là một giải pháp lý tưởng, được thiết kế đặc biệt để đáp ứng những nhu cầu này. Là một đầu nối cái (Female Coupler) mạnh mẽ từ thương hiệu CDC Pneumatics (Hàn Quốc), SH 400 nổi bật với thiết kế đuôi chuột (hose barb) có đường kính 15mm, cho phép kết nối chắc chắn và hiệu quả với các loại ống mềm khí nén có đường kính tương ứng. Được chế tạo từ thép và đồng thau chất lượng cao, khớp nối này không chỉ đảm bảo độ bền vượt trội trước áp suất làm việc và điều kiện công nghiệp khắc nghiệt mà còn cung cấp hiệu suất làm kín tuyệt đối, góp phần duy trì sự ổn định và tối ưu hóa hiệu quả hoạt động của toàn bộ hệ thống khí nén.

1. Giới thiệu tổng quan về Khớp Nối Nhanh Khí Nén CDC SH 400

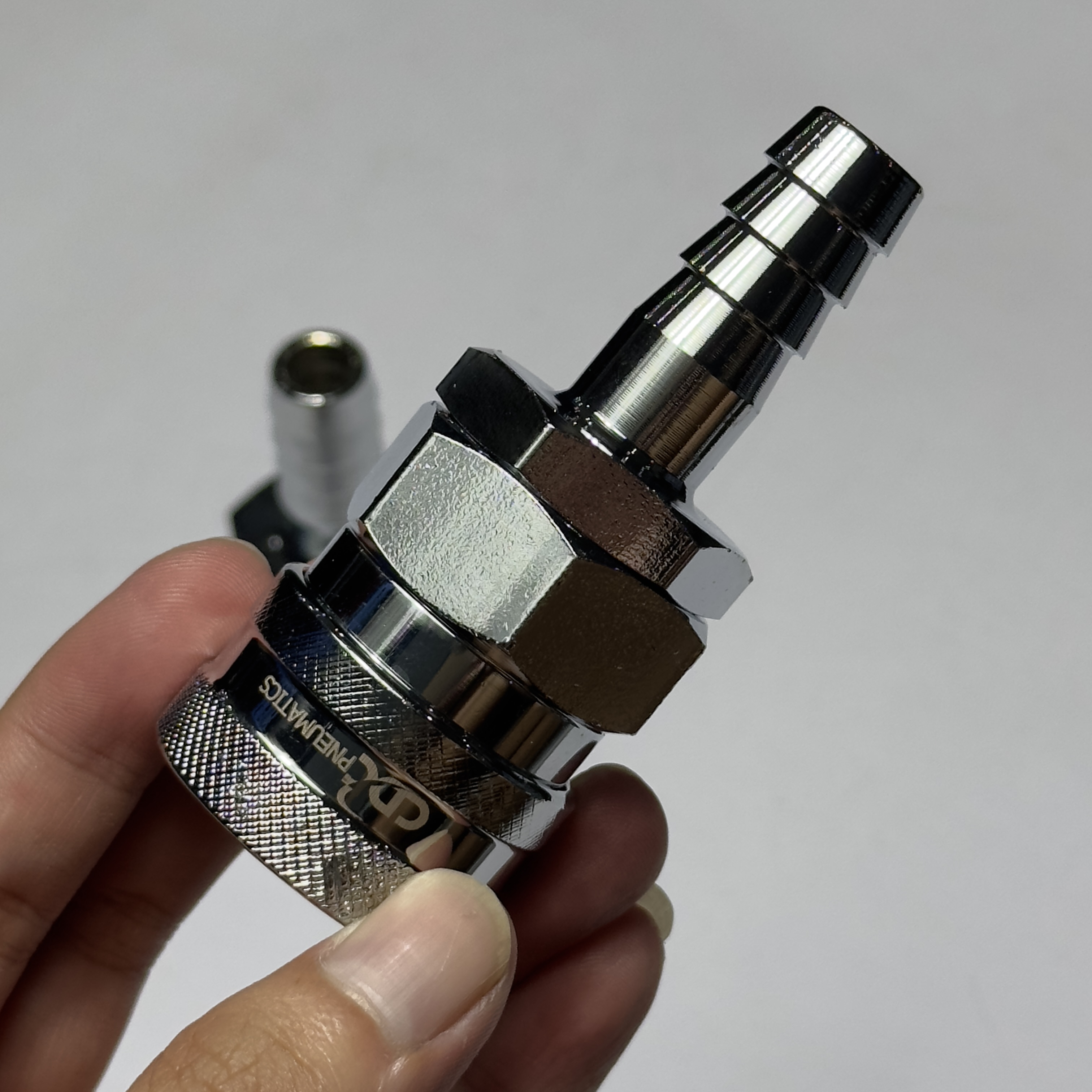

Khớp nối nhanh khí nén CDC model SH 400 là một loại đầu nối cái (Female Coupler) được trang bị đuôi chuột (hose barb) có đường kính 15mm. Đây là một mã sản phẩm cỡ lớn trong series SH, được thiết kế chuyên biệt để kết nối trực tiếp với các ống mềm khí nén có đường kính trong 15mm. Chức năng chính của SH 400 là tạo ra một điểm kết nối nhanh chóng và an toàn, cho phép các dụng cụ khí nén công suất cao hoặc các đường ống dẫn khí nhánh có lưu lượng lớn dễ dàng được gắn vào hoặc tháo ra khỏi hệ thống khí nén thông qua ống mềm. Với khả năng lắp đặt đơn giản, độ bám ống vững chắc, độ bền cao và khả năng làm kín hiệu quả ngay cả trong điều kiện làm việc đòi hỏi, SH 400 đóng vai trò quan trọng trong việc xây dựng và duy trì các hệ thống khí nén hoạt động ổn định và tin cậy, đặc biệt trong các ứng dụng cần sự linh hoạt cao với ống khí lớn hơn.

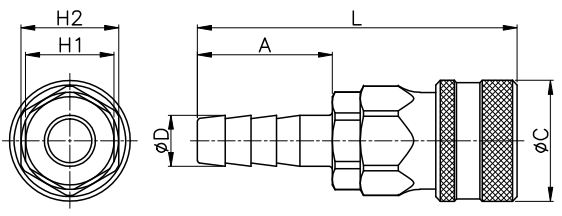

2. Thông số kỹ thuật chi tiết của CDC SH 400

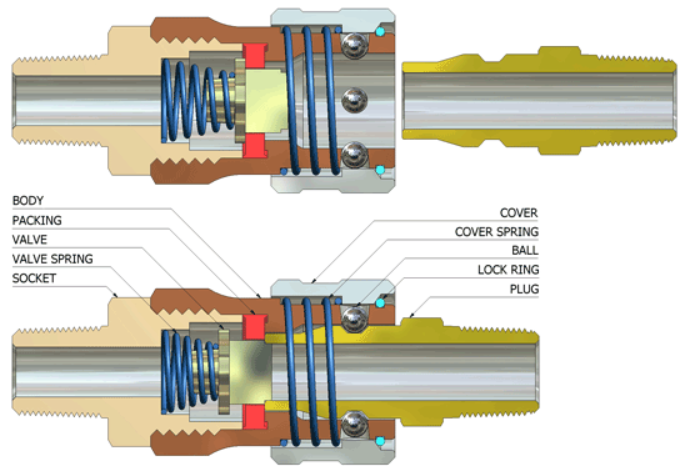

3. Vật liệu và Cấu tạo của Khớp Nối Nhanh Khí Nén CDC SH 400

Khớp nối nhanh CDC SH 400 được chế tạo từ sự kết hợp của thép và đồng thau, những vật liệu được lựa chọn kỹ lưỡng để đảm bảo độ bền vượt trội và khả năng chống chịu cao trong các môi trường công nghiệp khắc nghiệt. Cấu trúc của SH 400 được thiết kế vững chắc để đối phó với áp suất lớn và tải trọng cao:

• Thân chính: Phần thân được gia công dày dặn từ thép hoặc đồng thau, là bộ phận chịu lực chính và chứa cơ cấu khóa bi.
• Đuôi chuột 15mm: Phần đuôi được thiết kế với các gờ (barbs) sâu và chắc chắn để ôm chặt và giữ cố định ống mềm khí nén có đường kính trong 15mm, tạo ra một kết nối cực kỳ vững chắc và chống tuột hiệu quả.
• Cơ cấu bi khóa: Bên trong khớp nối cái là hệ thống bi và lò xo mạnh mẽ, cho phép đầu nối đực (Male Plug, ví dụ dòng PM hoặc PH) được đẩy vào và khóa chặt một cách nhanh chóng, đồng thời giữ khí nén không bị rò rỉ.
• Vòng đệm và gioăng làm kín: Các bộ phận này được làm từ vật liệu chất lượng cao, đảm bảo mối nối kín khít tuyệt đối khi kết nối với đầu đực, ngăn chặn thất thoát khí ngay cả dưới áp suất lớn.

4. Ưu nhược điểm nổi bật của Khớp Nối Nhanh CDC SH 400

Ưu điểm:

• Tối ưu cho ống mềm cỡ lớn: Với đuôi chuột 15mm, SH 400 lý tưởng cho các ứng dụng yêu cầu lưu lượng khí lớn, đảm bảo truyền tải hiệu quả cho các thiết bị công suất cao.
• Kết nối ống chắc chắn: Thiết kế đuôi chuột với các gờ sâu cung cấp độ bám vượt trội, giữ ống cố định ngay cả trong điều kiện rung động hoặc áp suất cao.
• Thao tác nhanh gọn: Cơ cấu bi khóa cho phép kết nối và ngắt kết nối với các đầu nối đực một cách nhanh chóng và dễ dàng, góp phần tăng cường năng suất làm việc.
• Độ kín khí tuyệt đối: Thiết kế chính xác và các gioăng làm kín chất lượng cao đảm bảo hệ thống khí nén không bị thất thoát áp suất, giảm chi phí vận hành.
• Độ bền công nghiệp cao: Chế tạo từ thép và đồng thau, SH 400 có khả năng chịu đựng tốt các điều kiện khắc nghiệt, chống mài mòn và ăn mòn, đảm bảo tuổi thọ sản phẩm cực kỳ lâu dài.

Nhược điểm:

• Yêu cầu kẹp ống chuyên dụng: Do kích thước lớn và lưu lượng khí cao, việc sử dụng kẹp ống (hose clamp) chất lượng cao và siết chặt đúng cách là cực kỳ quan trọng và không thể bỏ qua.
• Chuyên biệt cho khí nén: Sản phẩm được thiết kế và tối ưu hóa riêng cho các ứng dụng khí nén, không khuyến nghị sử dụng cho việc truyền tải các loại chất lỏng khác như nước.

5. Hướng dẫn lắp đặt và bảo trì Khớp Nối Nhanh Khí Nén SH 400 an toàn và hiệu quả

Quy trình lắp đặt:

1. Lựa chọn ống phù hợp: Đảm bảo ống mềm khí nén có đường kính trong tương thích chính xác với đuôi chuột 15mm của SH 400. Kích thước phù hợp là yếu tố sống còn để đảm bảo độ kín và độ bám.
2. Chuẩn bị ống: Cắt đầu ống một cách vuông vắn, không bị xước hoặc méo. Loại bỏ mọi cặn bẩn, dăm nhựa hoặc mảnh vụn có thể gây tắc nghẽn hoặc làm hỏng gioăng làm kín bên trong.
3. Lắp ống vào đuôi chuột: Đẩy mạnh đầu ống mềm vào phần đuôi chuột của SH 400. Với ống có đường kính lớn hơn, việc làm ấm nhẹ đầu ống bằng nước nóng (không sôi) hoặc súng nhiệt có thể giúp làm mềm ống và giảm lực cản khi lắp đặt. Đảm bảo ống được đẩy sâu hết cỡ, qua tất cả các gờ của đuôi chuột để đạt độ bám tối đa và an toàn.
4. Siết kẹp ống: Sử dụng kẹp ống (thép không gỉ, loại Heavy-Duty) có kích thước phù hợp và siết chặt ngay phía sau phần gờ cuối cùng của đuôi chuột. Bước này cực kỳ quan trọng để ngăn chặn ống tuột ra do áp suất và rung động, đồng thời đảm bảo mối nối hoàn toàn kín khí.
5. Kiểm tra kết nối với đầu đực: Khi SH 400 đã được lắp ống chắc chắn, đẩy mạnh đầu nối đực (ví dụ: dòng PM hoặc PH có kích thước tương thích) vào đầu của SH 400 cho đến khi nghe tiếng “cạch” rõ ràng và khớp nối tự động khóa chặt. Kéo nhẹ để xác nhận kết nối đã an toàn và vững chắc trước khi đưa vào vận hành.

Lời khuyên bảo trì và vận hành:

• Luôn vận hành hệ thống trong giới hạn áp suất ($0 sim 150$ PSI) và nhiệt độ ($0 sim 60^circ C$) được khuyến nghị để tối đa hóa tuổi thọ của khớp nối và đảm bảo an toàn vận hành tuyệt đối.
• Thực hiện kiểm tra định kỳ (đặc biệt quan trọng đối với các ứng dụng công nghiệp nặng) các mối nối giữa ống và đuôi chuột, cũng như mối nối với đầu đực, để phát hiện sớm dấu hiệu rò rỉ khí (như tiếng rít, giảm áp suất bất thường hoặc dùng dung dịch nước xà phòng). Siết lại kẹp ống hoặc thay thế các bộ phận bị mòn/hỏng ngay lập tức.
• Khi cần ngắt kết nối các thiết bị, luôn kéo vòng khóa trên khớp nối cái (SH 400) về phía thân để nhả và nhẹ nhàng rút đầu nối đực ra. Tránh giật mạnh hoặc xoắn để bảo vệ cơ cấu bên trong và gioăng làm kín.
• Giữ cho khớp nối luôn sạch sẽ, tránh bụi bẩn, cặn bẩn hoặc các vật lạ lọt vào bên trong cơ cấu khóa bi. Sự tích tụ của các tạp chất có thể làm hỏng gioăng làm kín, gây mài mòn và ảnh hưởng nghiêm trọng đến hiệu suất làm kín và tuổi thọ của khớp nối.

6. Ứng dụng thực tế của Khớp Nối Nhanh CDC SH 400 trong các ngành công nghiệp nặng

Khớp nối nhanh CDC SH 400, với thiết kế đuôi chuột 15mm, là giải pháp kết nối mạnh mẽ và không thể thiếu cho các ống mềm khí nén trong các hệ thống công nghiệp quy mô lớn, nơi đòi hỏi lưu lượng khí cao và khả năng kết nối linh hoạt cho các thiết bị công suất lớn. Một số ứng dụng tiêu biểu bao gồm:

• Kết nối các dụng cụ khí nén công suất lớn như súng phun sơn công nghiệp cỡ lớn, máy chà nhám công nghiệp, máy mài sàn khí nén, máy khoan đục khí nén hạng nặng vào hệ thống khí nén thông qua ống mềm.
• Sử dụng rộng rãi trong các nhà máy sản xuất thép, nhà máy đóng tàu, xưởng cơ khí chế tạo lớn, các trung tâm bảo dưỡng xe tải/thiết bị nặng.
• Tạo các điểm kết nối nhanh trên các đường ống khí nén chính có đường kính lớn hơn, cho phép dễ dàng thay đổi hoặc bảo trì các thiết bị mà không cần tháo dỡ toàn bộ hệ thống.
• Trong ngành xây dựng (kết nối máy nén khí di động đến các công cụ lớn tại công trường), ngành khai khoáng (cho các thiết bị dùng khí nén), và các ứng dụng đòi hỏi công suất cao.
• Hệ thống cấp khí cho các xi lanh khí nén công nghiệp lớn, các bộ truyền động khí nén tải nặng, và các van điều khiển khí nén có yêu cầu lưu lượng cao trong các hệ thống tự động hóa công nghiệp.

7. So sánh Khớp Nối Nhanh CDC SH với các dòng khớp nối cái khác

Dòng SH (Couplers with Hose Connections) là loại khớp nối cái được thiết kế để kết nối trực tiếp với ống mềm, là một phần thiết yếu của hệ thống khớp nối nhanh khí nén. CDC còn cung cấp một loạt các dòng khớp nối cái khác với vật liệu và chức năng đa dạng, đáp ứng mọi nhu cầu ứng dụng:

8. FAQ – Giải đáp những câu hỏi thường gặp về Khớp Nối Nhanh CDC SH 400

1. “SH 400 có dùng được cho ống cao su nặng không?”
   • Có, SH 400 rất phù hợp với các loại ống cao su nặng có đường kính trong 15mm, thường được sử dụng trong các môi trường công nghiệp khắc nghiệt. Đuôi chuột mạnh mẽ của SH 400 sẽ tạo độ bám chắc chắn với ống cao su.
2. “Sự khác biệt giữa SH 400 và SH 600 là gì?”
   • Sự khác biệt chính là đường kính của đuôi chuột. SH 400 có đuôi chuột 15mm, trong khi SH 600 có đuôi chuột 21mm. Điều này có nghĩa là SH 600 được thiết kế cho ống mềm lớn hơn và có khả năng truyền tải lưu lượng khí cao hơn nữa so với SH 400. Lựa chọn tùy thuộc vào đường kính ống và yêu cầu lưu lượng khí của bạn.
3. “Khớp nối này có cần bảo dưỡng đặc biệt không?”
   • Ngoài việc kiểm tra định kỳ rò rỉ và siết chặt kẹp ống, không cần bảo dưỡng đặc biệt nào khác. Tuy nhiên, việc giữ cho khớp nối sạch sẽ và tránh để bụi bẩn, cặn bẩn lọt vào bên trong cơ chế bi khóa là rất quan trọng để đảm bảo hoạt động trơn tru và kéo dài tuổi thọ của gioăng.
4. “Tôi có thể sử dụng SH 400 cho các hệ thống chân không không?”
   • Mặc dù khớp nối nhanh khí nén được thiết kế để chịu áp suất dương, trong một số ứng dụng chân không nhẹ, chúng có thể hoạt động. Tuy nhiên, để đảm bảo hiệu suất và độ kín hoàn hảo cho hệ thống chân không, đặc biệt là chân không sâu, bạn nên sử dụng các khớp nối chuyên dụng được thiết kế cho chân không, vì cấu trúc làm kín có thể khác biệt.
5. “Điều gì sẽ xảy ra nếu tôi sử dụng ống có đường kính khác 15mm với SH 400?”
   • Nếu ống quá nhỏ (dưới 15mm), bạn sẽ rất khó hoặc không thể lắp vào đuôi chuột. Nếu ống quá lớn (trên 15mm), ống có thể lắp vào nhưng sẽ không tạo được độ kín khít cần thiết, dẫn đến rò rỉ khí nghiêm trọng và nguy cơ tuột ống cao, đặc biệt khi hệ thống có áp suất. Luôn sử dụng ống có đường kính trong phù hợp.

9. Kết luận

Khớp Nối Nhanh Khí Nén Bi Cái Đuôi Chuột 15mm CDC SH 400 là một giải pháp kết nối mạnh mẽ, đáng tin cậy và hiệu quả cho các hệ thống khí nén sử dụng ống mềm có đường kính lớn. Với thiết kế đuôi chuột chắc chắn và cấu tạo bền bỉ từ thép/đồng thau, sản phẩm này đảm bảo sự ổn định và tối ưu hóa hiệu suất cho các ứng dụng công nghiệp nặng, nơi đòi hỏi lưu lượng khí cao và khả năng kết nối linh hoạt.

Bạn đang tìm kiếm một khớp nối cái đuôi chuột 15mm chất lượng cao, bền bỉ và hiệu quả cho hệ thống khí nén công nghiệp của mình? Hãy chọn ngay CDC SH 400!
