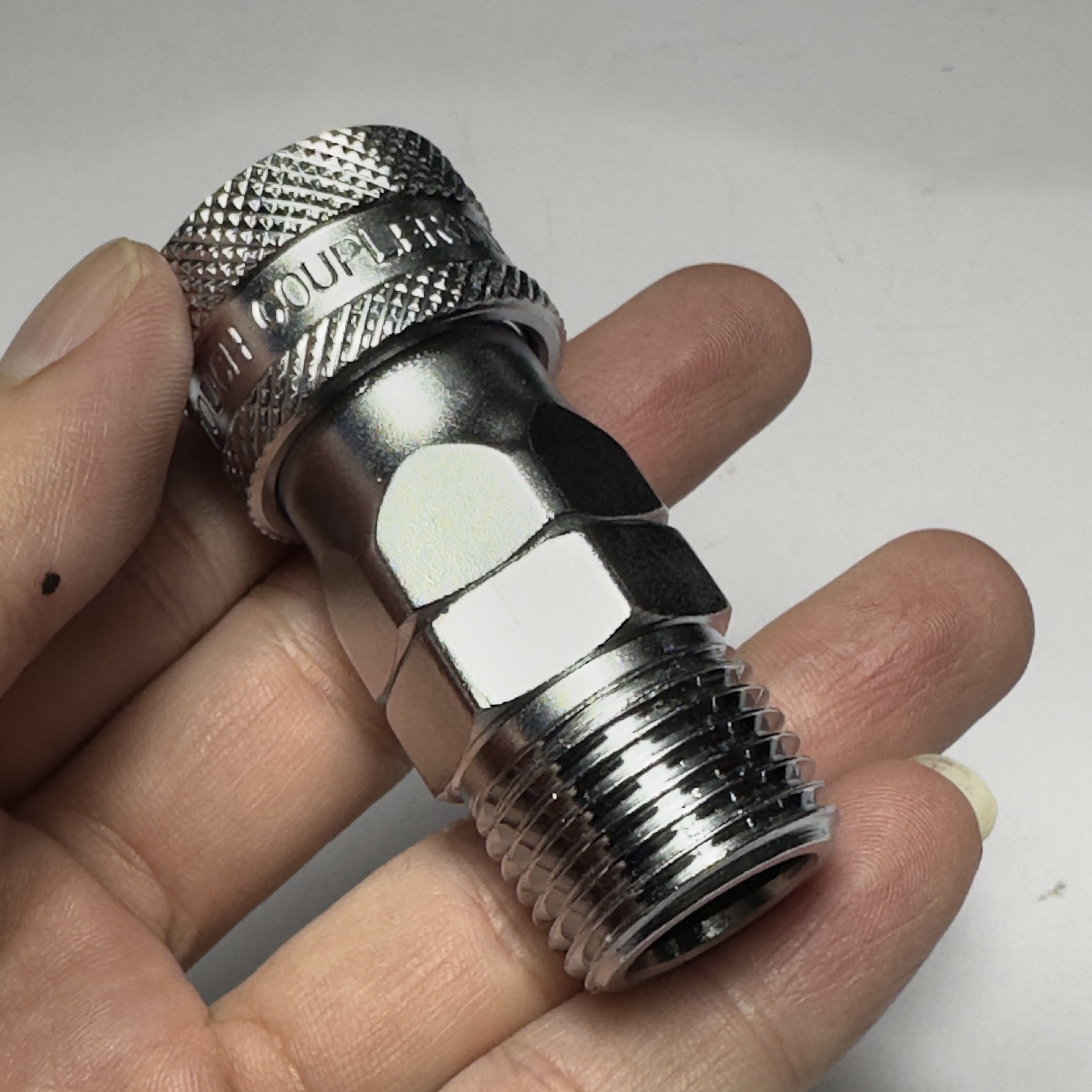

Khớp Nối Khí Nén Bi Cái Ren R1/2 CDC SM 40 Rẻ Nhất

Khớp Nối Khí Nén Bi Cái Ren R1/2 CDC SM 40 Rẻ Nhất - Ảnh 2

Khớp Nối Khí Nén Bi Cái Ren R1/2 CDC SM 40 Rẻ Nhất - Ảnh 3

Khớp Nối Khí Nén Bi Cái Ren R1/2 CDC SM 40 Rẻ Nhất - Ảnh 4

Khớp Nối Khí Nén Bi Cái Ren R1/2 CDC SM 40 Rẻ Nhất - Ảnh 5

Khớp Nối Khí Nén Bi Cái Ren R1/2 CDC SM 40 Rẻ Nhất - Ảnh 6

Khớp Nối Khí Nén Bi Cái Ren R1/2 CDC SM 40 Rẻ Nhất

75.090 VND

Size	R 1/2
Thương Hiệu	CDC
Áp Suất Làm Việc	0 ~ 990Kpa
Chiều Dài (L)	58 mm
Đường Kính (∅C)	26 mm

SKU: 0113927 Danh mục: Đầu Nối Bi - Ren, Khớp Nối Nhanh Khí Nén Bi Thương hiệu: CDC

Mô tả sản phẩm

Khớp Nối Nhanh Khí Nén Bi Cái Ren Ngoài R1/2 CDC SM 40: Giải Pháp Kết Nối Nhanh Chóng và Chắc Chắn cho Hệ Thống Khí Nén Lớn

Trong các hệ thống khí nén công nghiệp đòi hỏi lưu lượng lớn và kết nối chắc chắn, việc lựa chọn khớp nối phù hợp là rất quan trọng. Sản phẩm Khớp Nối Nhanh Khí Nén Bi Cái Ren Ngoài R1/2 CDC SM 40 là một giải pháp tối ưu cho nhu cầu này. Thuộc dòng khớp nối khí nén (Couplers) của CDC Pneumatics (Hàn Quốc), SM 40 được thiết kế để cung cấp khả năng kết nối chắc chắn, chống rò rỉ và dễ dàng thao tác bằng một tay, đặc biệt phù hợp với các đường ống và thiết bị có ren R1/2. Với chất liệu thép và đồng thau cao cấp, sản phẩm này đảm bảo độ bền vượt trội và hiệu suất ổn định trong môi trường khí nén khắc nghiệt.

1. Giới thiệu chung về Khớp Nối Nhanh Khí Nén CDC SM 40

Khớp nối nhanh khí nén model SM 40 của CDC là một loại khớp nối bi cái (Female Coupler) với ren ngoài kích thước R1/2. Sản phẩm này được sử dụng rộng rãi để kết nối nhanh chóng các đường ống hoặc thiết bị khí nén có kích thước ren tương ứng với nguồn cấp hoặc các bộ phận khác trong hệ thống. Thiết kế thông minh của nó cho phép người dùng thao tác chỉ bằng một tay, giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt và tháo gỡ. Với độ bền cao và khả năng làm kín tốt, SM 40 là lựa chọn đáng tin cậy cho nhiều ứng dụng công nghiệp, từ các xưởng sản xuất đến các hệ thống tự động hóa phức tạp.

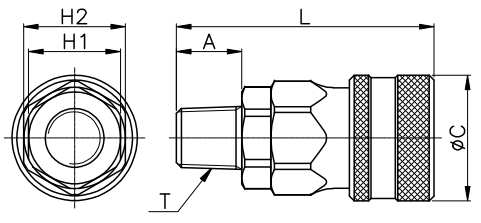

2. Thông số kỹ thuật chi tiết của CDC SM 40

Thông số	Giá trị (SM 40)
Model	SM 40
Đường kính ren (T)	R 1/2
Đường kính ngoài tối đa (øC)	30 mm
Chiều dài tổng L	61 mm
Kích thước A	16.5 mm
Kích thước H1(Hex)	24 mm
Kích thước H2(Hex)	27 mm
Trọng lượng (g)	158 g
Số lượng/hộp (EA/BOX)	25
Loại	Khớp nối nhanh khí nén (Coupler)
Chất lỏng áp dụng	KHÍ NÉN (AIR)
Phạm vi áp suất làm việc	0 ~ 150 PSI ($0 sim 9.9$ Kgf/cm² / $0 sim 990$ KPa)
Phạm vi nhiệt độ làm việc	32 ~ 140℉ ($0 sim 60^circ C$)
Vật liệu	Thép, Đồng thau
Danh mục	COUPLERS (STEEL)

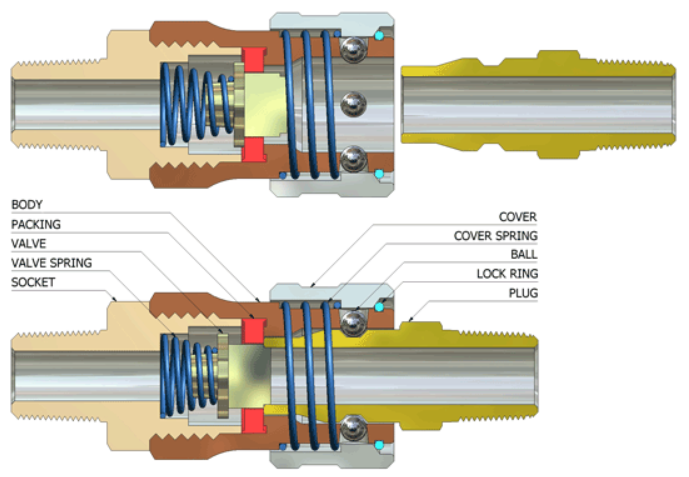

3. Vật liệu và Cấu tạo của Khớp Nối Nhanh Khí Nén CDC SM 40

Khớp nối nhanh CDC SM 40 được chế tạo từ sự kết hợp của thép và đồng thau, đảm bảo độ bền cao và khả năng chống ăn mòn hiệu quả, phù hợp cho môi trường công nghiệp khắc nghiệt. Cấu tạo bên trong bao gồm các bộ phận chính để tạo cơ chế kết nối và làm kín hiệu quả:

Thân (Body): Bằng thép hoặc đồng thau, là phần chính của khớp nối, chịu lực và áp suất.
Van (Valve): Điều khiển luồng khí, tự động đóng khi ngắt kết nối.
Lò xo van (Valve Spring): Giúp van hoạt động trơn tru.
Gioăng làm kín (Packing/Seal): Thường làm từ NBR (Cao su Nitrile Butadiene), đảm bảo khả năng làm kín khí tuyệt đối, ngăn ngừa rò rỉ.
Bi (Ball): Giữ chặt đầu nối đực khi kết nối, đảm bảo kết nối chắc chắn.
Vòng khóa (Lock Ring): Cố định các bộ phận bên trong, tăng cường độ ổn định.

4. Ưu nhược điểm nổi bật của Khớp Nối Nhanh CDC SM 40

Ưu điểm:

Kết nối nhanh chóng và an toàn: Khả năng “một chạm” giúp việc kết nối và ngắt kết nối ống/thiết bị khí nén trở nên dễ dàng, nhanh gọn, tăng hiệu quả công việc.
Vật liệu cao cấp: Được làm từ thép và đồng thau, mang lại độ bền cơ học cao, khả năng chống mài mòn và ăn mòn, phù hợp cho các môi trường làm việc khắc nghiệt.
Làm kín tuyệt đối: Thiết kế với gioăng NBR chất lượng cao đảm bảo khả năng làm kín khí hiệu quả, ngăn ngừa thất thoát áp suất và rò rỉ nguy hiểm.
Phạm vi hoạt động rộng: Hoạt động ổn định trong dải áp suất $0 sim 150$ PSI và nhiệt độ $0 sim 60^circ C$, đáp ứng hầu hết các yêu cầu của hệ thống khí nén công nghiệp.

Nhược điểm:

Chỉ dùng cho khí nén: Sản phẩm được thiết kế và tối ưu hóa riêng cho ứng dụng khí nén, không phù hợp cho nước hoặc các loại chất lỏng khác.
Kích thước ren cố định: Chỉ tương thích với ren R1/2. Việc lựa chọn sai kích thước ren có thể dẫn đến rò rỉ hoặc hỏng hóc.

5. Hướng dẫn lắp đặt và sử dụng Khớp Nối Nhanh Khí Nén SM 40 hiệu quả

Lắp đặt:

Kiểm tra ren: Đảm bảo cổng ren R1/2 trên thiết bị hoặc đường ống sạch sẽ, không có bavia và không bị hỏng hóc.
Quấn băng tan: Quấn băng tan (PTFE tape) theo chiều kim đồng hồ quanh ren ngoài của khớp nối SM 40 khoảng 3-5 vòng để tăng cường khả năng làm kín.
Vặn khớp nối: Vặn chặt khớp nối SM 40 vào cổng ren bằng tay. Sau đó, sử dụng cờ lê để siết thêm 1-2 vòng cho đến khi chắc chắn và kín. Không siết quá chặt để tránh làm hỏng ren hoặc khớp nối.
Kết nối đầu đực: Đẩy mạnh và dứt khoát đầu nối đực (Male Plug) của ống hoặc thiết bị khác vào khớp nối SM 40 cho đến khi nghe tiếng “cạch” và khớp nối tự động khóa chặt. Kéo nhẹ đầu nối đực để đảm bảo nó đã được giữ chắc chắn và không bị tuột.

Sử dụng và Bảo trì:

Luôn đảm bảo hệ thống khí nén hoạt động trong dải áp suất ($0 sim 150$ PSI) và nhiệt độ ($0 sim 60^circ C$) cho phép của khớp nối.
Thường xuyên kiểm tra các mối nối để phát hiện sớm các dấu hiệu rò rỉ khí (ví dụ: tiếng rít nhỏ) hoặc hư hỏng vật lý. Thay thế ngay lập tức nếu phát hiện lỗi.
Khi tháo đầu nối đực, chỉ cần kéo phần vòng ngoài của khớp nối cái về phía thân và rút đầu đực ra một cách nhẹ nhàng. Tránh dùng lực mạnh để giật ra, điều này có thể làm hỏng cơ cấu khóa.
Giữ khớp nối sạch sẽ, tránh bụi bẩn và các hạt lạ lọt vào bên trong để duy trì hiệu suất làm kín.

6. Ứng dụng thực tế của Khớp Nối Nhanh CDC SM 40 trong công nghiệp

Khớp nối nhanh CDC SM 40 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối nhanh chóng, chịu áp lực tốt và độ bền cao:

Kết nối các dụng cụ khí nén công suất lớn (như máy mài công nghiệp, súng phun sơn, máy thổi khí lớn) với hệ thống khí nén trung tâm.
Trong các dây chuyền sản xuất tự động hóa, nơi cần thay đổi dụng cụ hoặc thiết bị thường xuyên và yêu cầu kết nối nhanh chóng.
Hệ thống máy móc, thiết bị sản xuất trong các nhà máy, xưởng cơ khí, ô tô, chế biến gỗ.
Ứng dụng trong các hệ thống khí nén tại các trạm sửa chữa, bảo dưỡng công nghiệp.
Hệ thống phân phối khí nén trong các nhà máy, khu công nghiệp.

7. So sánh Khớp Nối Nhanh CDC SM với các dòng đầu nối khác

Dòng SM là loại khớp nối nhanh khí nén bằng thép của CDC, nổi bật với độ bền và khả năng chịu tải. CDC còn cung cấp các dòng đầu nối khác với vật liệu và chức năng đa dạng:

Dòng sản phẩm	Vật liệu chính	Ứng dụng đặc trưng	Ưu điểm nổi bật
SM (Couplers)	Thép, Đồng thau	Kết nối nhanh các dụng cụ/thiết bị vào hệ thống khí nén, đặc biệt là các ứng dụng yêu cầu độ bền cao.	Độ bền cơ học cao, chịu được áp suất và môi trường công nghiệp khắc nghiệt, kết nối nhanh chóng.
PMM (Bulkhead Union)	Đồng thau (Brass) và Nhựa (POM/PA66)	Kết nối ống khí nén xuyên qua vách ngăn, panel.	Giải pháp gọn gàng, an toàn khi đi dây xuyên vách, lắp đặt dễ dàng.
MPUC (Union Straight)	Nhựa PA66 (Nylon)	Nối thẳng hai ống khí nén cùng đường kính.	Gọn nhẹ, kết nối thẳng đơn giản, kinh tế.
MPUL (Union Elbow)	Nhựa PA66 (Nylon)	Đổi hướng ống khí nén 90 độ.	Linh hoạt trong không gian hẹp, đổi hướng tiện lợi, dễ lắp đặt.
MPUT (Union Tee)	Nhựa PA66 (Nylon)	Chia nhánh ống khí nén thành hình chữ T.	Trọng lượng nhẹ, dễ lắp đặt, giá thành hợp lý cho các điểm chia.
MPG (Reducer)	Nhựa PA66 (Nylon)	Nối hai ống khí nén khác đường kính.	Giải pháp giảm/tăng kích thước ống hiệu quả, linh hoạt trong thiết kế hệ thống.
MPC (Male Connector)	Đồng thau và Nhựa PA66	Nối ống khí nén với cổng ren của thiết bị.	Kết nối ren chắc chắn, dễ dàng tháo lắp, đa dạng kích thước ren.
BUT (Brass Union Tee)	Đồng thau (Brass)	Chia nhánh ống khí nén, đòi hỏi độ bền cao, môi trường khắc nghiệt.	Độ bền cơ học cao, chống ăn mòn tốt, chịu nhiệt độ/áp suất cao hơn dòng nhựa.

8. FAQ – Câu hỏi thường gặp về Khớp Nối Nhanh CDC SM 40

“Khớp nối SM 40 có dùng được cho ren R1/4 không?”
- Không. Khớp nối SM 40 được thiết kế cho ren R1/2. Để dùng cho ren R1/4, bạn cần sử dụng mã SM 20.
“Sản phẩm này có dùng được cho nước không?”
- Không. Theo thông số kỹ thuật, sản phẩm SM 40 không được khuyến nghị sử dụng cho ứng dụng nước hoặc bất kỳ chất lỏng nào khác ngoài khí nén.
“Làm thế nào để biết khi nào cần thay thế khớp nối?”
- Các dấu hiệu cần thay thế bao gồm: rò rỉ khí tại mối nối (có thể nghe tiếng rít hoặc dùng dung dịch thử rò rỉ), khớp nối không còn giữ chặt đầu đực, hoặc thân khớp nối có dấu hiệu hư hỏng vật lý nghiêm trọng như nứt, biến dạng, gỉ sét nặng.
“Khớp nối SM 40 có tương thích với các đầu nối đực (Male Plug) của hãng khác không?”
- Khớp nối nhanh khí nén thường tuân theo các tiêu chuẩn công nghiệp phổ biến (ví dụ: kiểu Châu Âu, kiểu Mỹ, kiểu Nhật). SM 40 là khớp nối loại bi cái (Female Coupler) và sẽ tương thích với các đầu nối đực (Male Plug) cùng tiêu chuẩn và kích thước. Tuy nhiên, để đảm bảo hiệu suất làm kín và độ an toàn tốt nhất, nên sử dụng đồng bộ các sản phẩm từ cùng một nhà sản xuất hoặc xác nhận khả năng tương thích trước khi sử dụng.
“Áp suất làm việc tối đa của SM 40 là bao nhiêu?”
- SM 40 có phạm vi áp suất làm việc từ $0 sim 150$ PSI (tức là $0 sim 9.9$ Kgf/cm² hoặc $0 sim 990$ KPa). Không sử dụng vượt quá giới hạn này.

9. Kết luận

Khớp Nối Nhanh Khí Nén Bi Cái Ren Ngoài R1/2 CDC SM 40 là một thành phần thiết yếu, mang lại hiệu quả cao cho các hệ thống khí nén công nghiệp. Với thiết kế chắc chắn, vật liệu cao cấp và khả năng kết nối nhanh chóng, an toàn, sản phẩm này không chỉ tối ưu hóa hiệu suất làm việc mà còn đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống khí nén của bạn, đặc biệt phù hợp cho các ứng dụng có yêu cầu về lưu lượng lớn và độ bền cao.

Cần khớp nối nhanh khí nén bi cái chất lượng, bền bỉ cho ren R1/2? Hãy chọn CDC SM 40!

10. Mua khớp nối nhanh khí nén giá rẻ chính hãng ở đâu?

Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn

Để đảm bảo mua được khớp nối nhanh khí nén CDC SM 40 chính hãng, hãy đặt hàng tại Mecsu.vn.

Sản phẩm chính hãng, chất lượng đảm bảo.
Mua sắm online tiện lợi, nhanh chóng.
Giao hàng tận nơi trên toàn quốc.
Hỗ trợ tư vấn chuyên nghiệp.

Link sản phẩm tại Mecsu.vn: https://mecsu.vn/ca/113927
Hotline: 1800 8137
Email: [email protected]
