Khớp Nối Khí Nén Đực Phi 10 CDC PN 10 Bền Nhất

Khớp Nối Nhanh Khí Nén Đực Siết Ống Phi 10mm CDC PN 10: Tối Ưu Hóa Kết Nối Ống Khí Nén Đường Kính Lớn

Trong các hệ thống khí nén công nghiệp, việc đảm bảo các kết nối ống dẫn khí chắc chắn, nhanh chóng và không rò rỉ là yếu tố then chốt để duy trì hiệu suất và an toàn. Sản phẩm Khớp Nối Nhanh Khí Nén Đực Siết Ống Phi 10mm CDC PN 10 là một giải pháp lý tưởng cho nhu cầu này. Thuộc dòng Male Plugs (đầu nối đực) của CDC Pneumatics (Hàn Quốc), PN 10 được thiết kế đặc biệt để cung cấp khả năng kết nối đáng tin cậy cho các ống khí nén có đường kính ngoài Ø10mm. Với vật liệu thép và đồng thau chất lượng cao, sản phẩm này không chỉ đảm bảo độ bền vượt trội mà còn mang lại hiệu suất làm kín tuyệt vời, giúp hệ thống khí nén của bạn hoạt động ổn định và hiệu quả.

1. Giới thiệu chung về Khớp Nối Nhanh Khí Nén CDC PN 10

Khớp nối nhanh khí nén model PN 10 của CDC là một loại đầu nối đực (Male Plug) được thiết kế chuyên dụng để siết chặt ống khí nén có đường kính ngoài Ø10mm. Nó đóng vai trò là cầu nối giữa ống khí nén và các khớp nối nhanh cái (Female Couplers) hoặc các cổng kết nối tương thích trên thiết bị. Với kích thước lớn hơn một chút so với PN 08, PN 10 phù hợp cho các ứng dụng yêu cầu lưu lượng khí lớn hơn. Khả năng lắp đặt và tháo gỡ ống một cách nhanh chóng mà không cần nhiều công cụ giúp tiết kiệm thời gian và tăng hiệu quả công việc. Sản phẩm này đảm bảo mối nối chắc chắn, chống tuột và rò rỉ, là một thành phần không thể thiếu trong việc xây dựng và bảo trì các hệ thống khí nén công nghiệp.

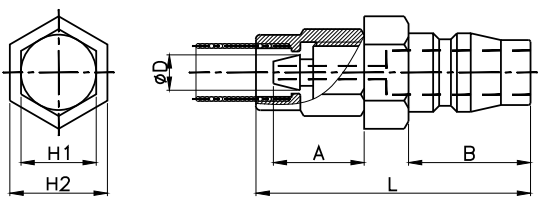

2. Thông số kỹ thuật chi tiết của CDC PN 10

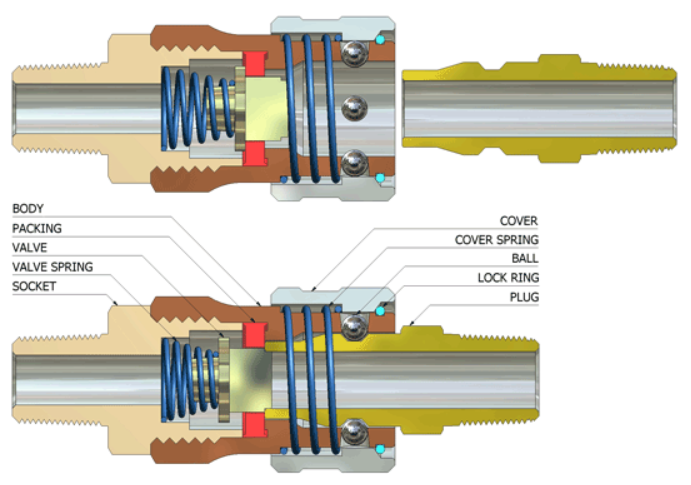

3. Vật liệu và Cấu tạo của Khớp Nối Nhanh Khí Nén CDC PN 10

Khớp nối nhanh CDC PN 10 được chế tạo từ sự kết hợp của thép và đồng thau, mang lại độ bền cơ học cao, khả năng chống mài mòn và ăn mòn, phù hợp cho môi trường công nghiệp. Cấu tạo của nó bao gồm:

• Thân (Body): Bằng thép hoặc đồng thau, là phần chính của đầu nối, được thiết kế để chịu lực và áp suất, đồng thời chứa cơ chế siết ống.
• Cơ chế siết ống: Bao gồm một vòng siết và các chi tiết giúp kẹp chặt ống khí nén Ø10mm, đảm bảo ống không bị tuột và tạo mối nối kín khí.
• Gioăng làm kín (O-ring/Seal): Đặt bên trong để đảm bảo khả năng làm kín khí tuyệt đối khi kết nối với khớp nối cái.
• Đầu nối đực (Male Plug): Phần đầu được thiết kế theo tiêu chuẩn để khớp hoàn hảo vào khớp nối cái (Female Coupler), tạo ra kết nối nhanh “một chạm”.

4. Ưu nhược điểm nổi bật của Khớp Nối Nhanh CDC PN 10

Ưu điểm:

• Kết nối ống nhanh chóng và hiệu quả: Giúp người dùng dễ dàng gắn ống khí nén Ø10mm vào hệ thống một cách nhanh gọn và chắc chắn, tối ưu hóa thời gian lắp đặt.
• Đảm bảo an toàn và chống rò rỉ: Cơ chế siết ống chặt chẽ và gioăng làm kín hiệu quả đảm bảo mối nối kín khí, ngăn ngừa thất thoát áp suất và giảm nguy cơ mất an toàn.
• Vật liệu cao cấp và bền bỉ: Được làm từ thép và đồng thau, chịu được áp suất và điều kiện làm việc khắc nghiệt, đảm bảo tuổi thọ sản phẩm dài lâu và hiệu suất ổn định.
• Tương thích rộng rãi: Tương thích với các khớp nối nhanh cái tiêu chuẩn (như dòng SM của CDC), mang lại sự linh hoạt cao trong việc thiết kế và mở rộng hệ thống khí nén.

Nhược điểm:

• Chỉ dùng cho khí nén: Sản phẩm được tối ưu hóa riêng cho khí nén, không phù hợp cho nước hoặc các chất lỏng khác.
• Kích thước ống cố định: Chỉ dùng cho ống có đường kính ngoài Ø10mm. Cần lựa chọn mã PN khác nếu dùng ống có đường kính khác.

5. Hướng dẫn lắp đặt và sử dụng Khớp Nối Nhanh Khí Nén PN 10 hiệu quả

Lắp đặt:

1. Chuẩn bị ống: Cắt ống khí nén Ø10mm vuông góc, không có bavia, và đảm bảo bề mặt ống sạch sẽ để tránh làm hỏng gioăng làm kín.
2. Tháo vòng siết: Tháo vòng siết (đai ốc) của khớp nối PN 10 ra khỏi thân khớp nối.
3. Luồn ống: Luồn vòng siết vào ống khí nén trước, sau đó luồn ống qua vòng kẹp (nếu có) và đẩy mạnh ống vào thân khớp nối cho đến khi chạm đáy, đảm bảo ống đã vào sâu hết mức và khớp nối được giữ chặt.
4. Siết chặt: Vặn chặt vòng siết vào thân khớp nối bằng tay. Sau đó, sử dụng cờ lê siết thêm một lượng vừa đủ (không quá chặt) để cố định ống chắc chắn, đảm bảo không có rò rỉ khí.
5. Kết nối với khớp cái: Đẩy mạnh và dứt khoát đầu nối đực PN 10 vào khớp nối nhanh cái (ví dụ: SM series) cho đến khi nghe tiếng “cạch” và khớp nối cái tự động khóa chặt. Kéo nhẹ để kiểm tra xem kết nối đã an toàn chưa.

Sử dụng và Bảo trì:

• Luôn đảm bảo hệ thống khí nén hoạt động trong dải áp suất ($0 sim 150$ PSI) và nhiệt độ ($0 sim 60^circ C$) cho phép của khớp nối để tránh hư hại và đảm bảo an toàn.
• Thường xuyên kiểm tra mối nối ống với PN 10 để phát hiện sớm các dấu hiệu rò rỉ khí (như tiếng rít nhỏ) hoặc ống bị tuột.
• Khi ngắt kết nối với khớp cái, chỉ cần kéo vòng ngoài của khớp nối cái để nhả khóa, sau đó rút đầu nối PN 10 ra một cách nhẹ nhàng.
• Giữ khớp nối sạch sẽ, tránh bụi bẩn, dầu mỡ hoặc các hạt lạ lọt vào bên trong để duy trì hiệu suất làm kín và kéo dài tuổi thọ sản phẩm.

6. Ứng dụng thực tế của Khớp Nối Nhanh CDC PN 10 trong công nghiệp

Khớp nối nhanh CDC PN 10 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối ống khí nén đường kính lớn hơn một cách nhanh chóng và hiệu quả:

• Kết nối các dụng cụ khí nén công suất trung bình (như máy bắn đinh, máy chà nhám, súng phun sơn) với đường ống khí nén.
• Trong các hệ thống phân phối khí nén cục bộ, nơi cần cấp khí cho nhiều thiết bị hoặc khu vực làm việc.
• Hệ thống khí nén trong các nhà máy sản xuất, xưởng cơ khí, chế biến gỗ, nơi sử dụng ống khí nén Ø10mm.
• Cấp khí cho các xi lanh khí nén, van khí nén trong các hệ thống điều khiển tự động quy mô vừa.
• Ứng dụng trong ngành dệt may, bao bì, in ấn, và nhiều ngành công nghiệp khác cần truyền tải khí nén hiệu quả.

7. So sánh Khớp Nối Nhanh CDC PN với các dòng đầu nối khác

Dòng PN là loại đầu nối đực (Male Plug) dùng để siết ống, là một phần của hệ thống khớp nối nhanh khí nén. CDC còn cung cấp các dòng đầu nối khác với vật liệu và chức năng đa dạng:

8. FAQ – Câu hỏi thường gặp về Khớp Nối Nhanh CDC PN 10

1. “PN 10 dùng được cho ống khí nén loại nào?”
   • PN 10 được thiết kế để sử dụng với các loại ống khí nén có đường kính ngoài Ø10mm, bao gồm ống PU, PA (Nylon), PE, v.v.
2. “Sản phẩm này có dùng được cho nước không?”
   • Không. Theo thông số kỹ thuật, sản phẩm PN 10 chỉ được khuyến nghị sử dụng cho khí nén. Việc sử dụng với nước hoặc các chất lỏng khác có thể gây hỏng hóc hoặc rò rỉ.
3. “Có cần keo dán ren khi lắp đặt ống vào PN 10 không?”
   • Không. Cơ chế siết ống của PN 10 được thiết kế để giữ chặt và làm kín ống mà không cần keo dán ren. Điều quan trọng là ống phải được cắt vuông góc và đẩy vào hết cỡ.
4. “PN 10 có tương thích với khớp nối cái SM 400 không?”
   • Có. PN 10 là đầu nối đực tiêu chuẩn và sẽ tương thích với các khớp nối cái thuộc dòng SM của CDC (như SM 20, SM 30, SM 40, SM 400, SM 600, SM 800) miễn là khớp nối cái đó được thiết kế để nhận đầu nối đực tiêu chuẩn.
5. “Làm thế nào để kiểm tra mối nối có bị rò rỉ khí không?”
   • Bạn có thể kiểm tra rò rỉ bằng cách phun dung dịch xà phòng hoặc nước xà phòng lên mối nối. Nếu có bọt khí nổi lên, nghĩa là có rò rỉ và cần được siết lại hoặc kiểm tra.

9. Kết luận

Khớp Nối Nhanh Khí Nén Đực Siết Ống Phi 10mm CDC PN 10 là một giải pháp kết nối hiệu quả, an toàn và bền bỉ cho các hệ thống khí nén sử dụng ống Ø10mm. Với khả năng lắp đặt nhanh chóng, chống rò rỉ vượt trội và vật liệu cao cấp, sản phẩm này giúp tối ưu hóa hoạt động và đảm bảo sự ổn định cho toàn bộ hệ thống khí nén của bạn.

Cần đầu nối đực siết ống khí nén Ø10mm chất lượng cao, bền bỉ và dễ dàng lắp đặt? Hãy chọn CDC PN 10!

10. Mua khớp nối nhanh khí nén giá rẻ chính hãng ở đâu?

Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn

Để đảm bảo mua được khớp nối nhanh khí nén CDC PN 10 chính hãng, hãy đặt hàng tại Mecsu.vn.

• Sản phẩm chính hãng, chất lượng đảm bảo.
• Mua sắm online tiện lợi, nhanh chóng.
• Giao hàng tận nơi trên toàn quốc.
• Hỗ trợ tư vấn chuyên nghiệp.

Link sản phẩm tại Mecsu.vn: https://mecsu.vn/ca/80044
Hotline: 1800 8137
Email: [email protected]

Xem thêm nhiều loại đầu nối nhanh khí nén khác
