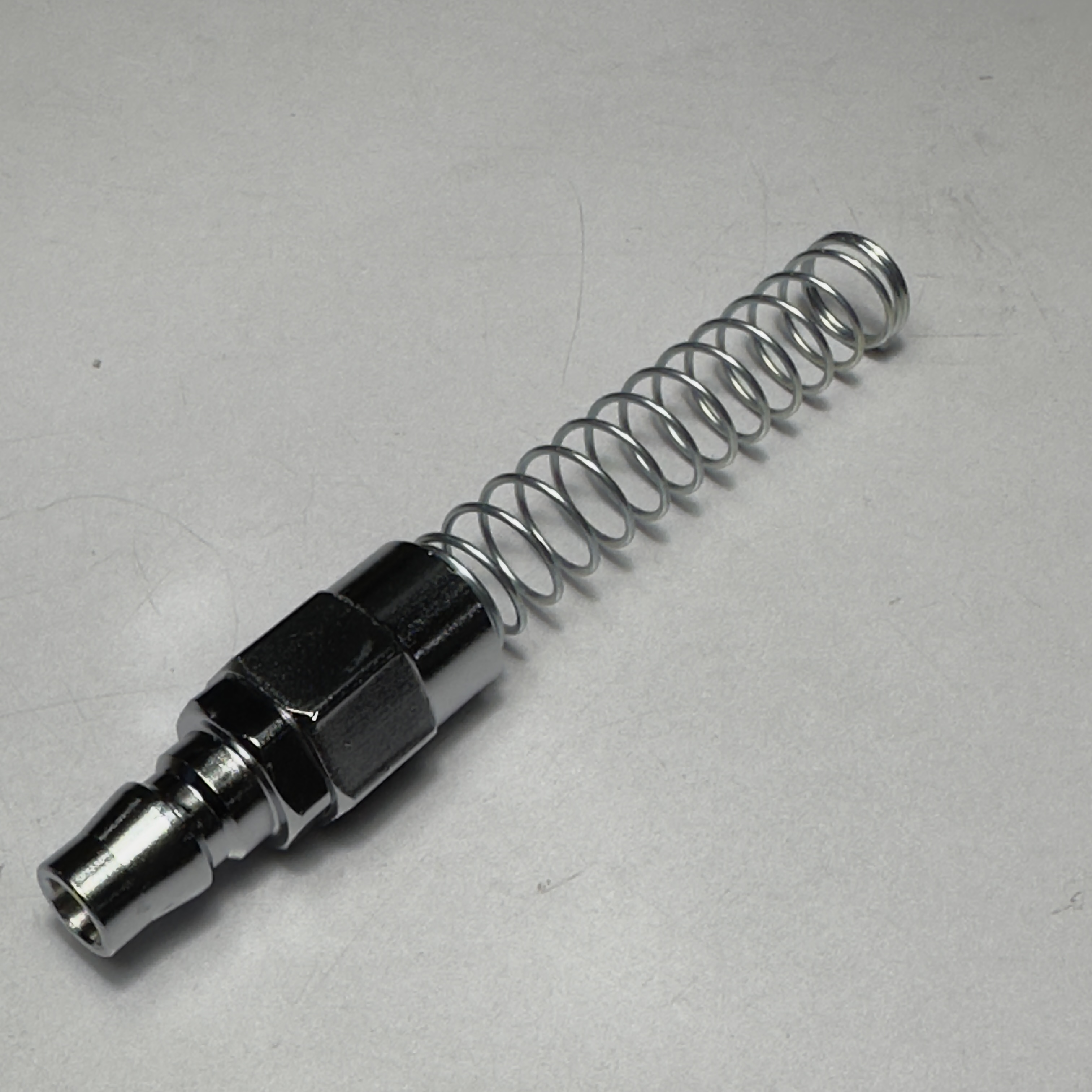

Khớp Nối Khí Nén Đực Phi 12 CDC PN 12 Rẻ Nhất
34.280 VND
| Loại Đầu | Đầu Đực |
| Kiểu Lắp | Tháo Lắp Nhanh |
| Loại Lắp Ống | Hose |
| Hình Dạng | Thẳng |
| Xuất Xứ | Hàn Quốc |
Mô tả sản phẩm
Khớp Nối Nhanh Khí Nén Đực Kẹp Ống Phi 12mm CDC PN 12: Mắt Xích Bền Bỉ Cho Dòng Khí Nén Lưu Lượng Cao
Trong các hệ thống khí nén công nghiệp hiện đại, đặc biệt là những nơi yêu cầu lưu lượng khí lớn và tính ổn định cao, việc lựa chọn đầu nối có khả năng chịu tải và kết nối đáng tin cậy là yếu tố sống còn. Sản phẩm Khớp Nối Nhanh Khí Nén Đực Kẹp Ống Phi 12mm CDC PN 12 là một giải pháp vượt trội, được thiết kế chuyên biệt để đáp ứng những yêu cầu khắt khe này. Là một phần của dòng Male Plugs từ thương hiệu uy tín CDC Pneumatics (Hàn Quốc), PN 12 mang đến khả năng kết nối ống khí nén Ø12mm một cách cực kỳ vững chắc, đảm bảo không rò rỉ và dễ dàng thao tác. Được chế tạo từ sự kết hợp của thép và đồng thau cao cấp, khớp nối này không chỉ nổi bật về độ bền cơ học mà còn duy trì hiệu suất truyền dẫn khí tối ưu trong mọi điều kiện làm việc khắc nghiệt.
1. Giới thiệu tổng quan về Khớp Nối Nhanh Khí Nén CDC PN 12
Khớp nối nhanh khí nén CDC model PN 12 là một loại đầu nối đực (Male Plug) được thiết kế để kết nối ống khí nén có đường kính ngoài Ø12mm. Đây là giải pháp lý tưởng cho các đường ống chính hoặc nhánh khí nén cần truyền tải lưu lượng lớn. PN 12 được tích hợp cơ chế kẹp ống chuyên dụng, giúp cố định ống khí một cách mạnh mẽ, ngăn ngừa tình trạng tuột ống hay rò rỉ khí dưới áp suất. Sự tiện lợi trong việc lắp đặt và tháo gỡ nhanh chóng (khi kết hợp với khớp nối cái tương thích) giúp tiết kiệm đáng kể thời gian thao tác và nâng cao hiệu quả vận hành. Với thiết kế chắc chắn và vật liệu cao cấp, PN 12 là thành phần không thể thiếu để xây dựng một hệ thống khí nén ổn định và an toàn.

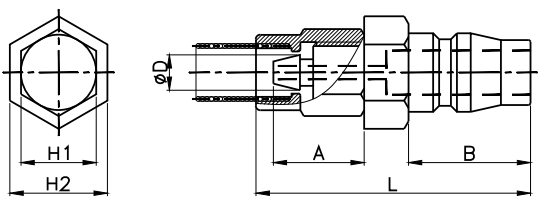

2. Thông số kỹ thuật chi tiết của CDC PN 12
| Thông số | Giá trị (PN 12) |
| Model | PN 12 |
| Đường kính ngoài ống (OD) | Ø12 mm |
| Đường kính ngoài tối đa (øC) | 20 mm |
| Chiều dài tổng L | 46 mm |
| Kích thước A | 12 mm |
| Kích thước H (Hex) | 17 mm |
| Trọng lượng (g) | 32 g |
| Số lượng/hộp (EA/BOX) | 100 |
| Loại | Đầu nối đực (Male Plug – Couplers with Hose Connectors) |
| Chất lỏng áp dụng | KHÍ NÉN (AIR) |
| Phạm vi áp suất làm việc | 0 ~ 150 PSI ($0 sim 9.9$ Kgf/cm² / $0 sim 990$ KPa) |
| Phạm vi nhiệt độ làm việc | 32 ~ 140℉ ($0 sim 60^circ C$) |
| Vật liệu | Thép, Đồng thau |
| Danh mục | COUPLERS (STEEL) |

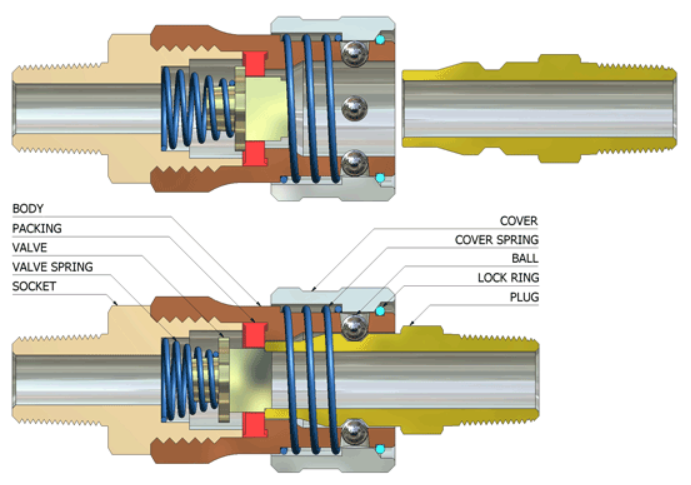

3. Vật liệu và Cấu tạo của Khớp Nối Nhanh Khí Nén CDC PN 12
Khớp nối nhanh CDC PN 12 được chế tạo từ sự kết hợp của thép và đồng thau, hai vật liệu nổi tiếng về độ bền và khả năng chống chịu trong môi trường công nghiệp. Cấu trúc của PN 12 được thiết kế tỉ mỉ để đảm bảo hiệu suất tối ưu và độ an toàn cao:
- Thân chính: Phần thân được gia công từ thép hoặc đồng thau, mang lại khả năng chịu áp suất và lực kéo tốt, là nền tảng vững chắc cho toàn bộ khớp nối.
- Cơ chế kẹp ống: Bao gồm một đai ốc siết và các chi tiết định hình, được thiết kế để tạo lực ép đều và chắc chắn lên ống khí nén Ø12mm. Điều này giúp cố định ống chặt chẽ, ngăn ngừa trượt hay rò rỉ ngay cả khi có rung động.
- Vòng đệm làm kín: Thường là O-ring bằng NBR (cao su Nitrile Butadiene), đóng vai trò quan trọng trong việc tạo ra mối nối kín khí tuyệt đối khi ống được lắp đặt đúng cách.
- Đầu nối tiêu chuẩn: Phần đầu của PN 12 được thiết kế để khớp hoàn hảo với các khớp nối cái (Female Couplers) tiêu chuẩn trong ngành, cho phép kết nối và ngắt kết nối nhanh chóng, linh hoạt.
4. Ưu nhược điểm nổi bật của Khớp Nối Nhanh CDC PN 12
Ưu điểm:
- Tối ưu cho ống Ø12mm: Được thiết kế đặc biệt để kết nối hiệu quả với ống khí nén có đường kính lớn hơn, giúp đảm bảo lưu lượng khí nén dồi dào cho các thiết bị công suất cao.
- Độ an toàn và kín khí vượt trội: Cơ chế kẹp ống chặt chẽ kết hợp với gioăng làm kín chất lượng cao đảm bảo mối nối vững chắc, ngăn chặn hoàn toàn tình trạng rò rỉ khí và tuột ống trong quá trình vận hành.
- Vật liệu cấu thành bền bỉ: Với thép và đồng thau, PN 12 chống chịu tốt với mài mòn, va đập và ăn mòn, kéo dài tuổi thọ sản phẩm ngay cả trong điều kiện làm việc khắc nghiệt.
- Thao tác nhanh gọn: Việc lắp đặt và tháo gỡ ống được thực hiện dễ dàng, giúp tiết kiệm thời gian đáng kể trong quá trình lắp đặt, bảo trì hoặc thay đổi thiết bị.
- Khả năng tương thích cao: Tương thích liền mạch với các khớp nối nhanh cái tiêu chuẩn, tạo sự linh hoạt trong việc tích hợp vào các hệ thống khí nén hiện có.
Nhược điểm:
- Giới hạn ứng dụng: Sản phẩm được thiết kế chuyên biệt cho khí nén và không khuyến nghị sử dụng với nước hoặc các loại chất lỏng khác.
- Kích thước ống cố định: Chỉ tương thích với ống có đường kính ngoài Ø12mm. Cần lựa chọn loại đầu nối khác nếu sử dụng ống có kích thước khác.
5. Hướng dẫn lắp đặt và sử dụng Khớp Nối Nhanh Khí Nén PN 12 hiệu quả
Lắp đặt:
- Chuẩn bị đầu ống: Đảm bảo ống khí nén Ø12mm được cắt vuông góc, không có bavia hay cạnh sắc, và bề mặt ống phải sạch hoàn toàn.
- Tháo rời đai ốc: Vặn đai ốc siết ra khỏi phần thân của khớp nối PN 12.
- Đưa ống vào: Luồn đai ốc vào ống trước. Sau đó, đẩy mạnh và dứt khoát đầu ống vào sâu trong thân khớp nối cho đến khi ống chạm vào điểm dừng bên trong.
- Cố định ống: Vặn chặt đai ốc siết vào thân khớp nối bằng tay. Tiếp theo, dùng cờ lê siết thêm một lực vừa đủ (không quá chặt để tránh làm hỏng ống hoặc ren) để cố định ống chắc chắn.
- Kết nối với khớp cái: Đẩy mạnh và dứt khoát đầu nối PN 12 vào khớp nối nhanh cái (ví dụ như dòng SM của CDC) cho đến khi nghe tiếng “cạch” xác nhận khớp nối đã khóa. Kéo nhẹ đầu nối để đảm bảo nó đã được giữ chặt.
Sử dụng và Bảo trì:
- Luôn vận hành hệ thống khí nén trong giới hạn áp suất ($0 sim 150$ PSI) và nhiệt độ ($0 sim 60^circ C$) quy định để đảm bảo tuổi thọ và an toàn cho khớp nối.
- Thực hiện kiểm tra định kỳ các mối nối để phát hiện sớm dấu hiệu rò rỉ khí (bằng cách nghe tiếng rít nhẹ hoặc sử dụng dung dịch xà phòng) hoặc bất kỳ hư hỏng vật lý nào trên khớp nối hay ống.
- Khi cần ngắt kết nối, chỉ cần kéo vòng khóa của khớp nối cái về phía thân và nhẹ nhàng rút đầu nối PN 12 ra. Tránh giật mạnh để bảo vệ cơ cấu bên trong.
- Giữ cho khớp nối luôn sạch sẽ, tránh bụi bẩn, cặn bẩn hay các vật lạ lọt vào bên trong, điều này giúp duy trì hiệu quả làm kín và kéo dài độ bền.
6. Ứng dụng thực tế của Khớp Nối Nhanh CDC PN 12 trong công nghiệp
Khớp nối nhanh CDC PN 12 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối hiệu quả và độ bền cao, đặc biệt là với các hệ thống khí nén có lưu lượng lớn:
- Kết nối các công cụ khí nén công suất cao như máy mài đứng, máy bắn đinh/ghim công nghiệp, súng phun sơn tự động với đường ống khí nén.
- Trong các hệ thống phân phối khí nén chính, hoặc các điểm lấy khí cho các thiết bị đòi hỏi nguồn cấp khí ổn định và dồi dào.
- Sử dụng trong các nhà máy sản xuất ô tô, xưởng cơ khí chế tạo, ngành đóng tàu, nơi có nhu cầu cao về đường ống khí nén Ø12mm và tính linh hoạt trong kết nối.
- Cấp khí cho các xi lanh khí nén lớn, van điều khiển khí nén trong các hệ thống tự động hóa nặng.
- Ứng dụng trong ngành khai khoáng, xây dựng, và các môi trường công nghiệp khắc nghiệt khác yêu cầu độ bền và hiệu suất liên tục.
7. So sánh Khớp Nối Nhanh CDC PN với các dòng đầu nối khác
Dòng PN là loại đầu nối đực (Male Plug) dùng để siết ống, là một phần của hệ thống khớp nối nhanh khí nén. CDC còn cung cấp các dòng đầu nối khác với vật liệu và chức năng đa dạng:
| Dòng sản phẩm | Vật liệu chính | Ứng dụng đặc trưng | Ưu điểm nổi bật |
|---|---|---|---|
| PN (Male Plugs – Couplers with Hose Connectors) | Thép, Đồng thau | Nối ống khí nén trực tiếp vào khớp nối cái, kết nối nhanh chóng. | Kết nối ống chắc chắn, dễ dàng lắp đặt, tương thích với khớp cái. |
| SM (Couplers – Female) | Thép, Đồng thau | Khớp nối cái để gắn vào thiết bị hoặc đường ống cấp khí, nhận đầu nối đực. | Độ bền cao, làm kín tuyệt đối, thao tác một tay. |
| PMM (Bulkhead Union) | Đồng thau (Brass) và Nhựa (POM/PA66) | Kết nối ống khí nén xuyên qua vách ngăn, panel. | Giải pháp gọn gàng, an toàn khi đi dây xuyên vách, lắp đặt dễ dàng. |
| MPUC (Union Straight) | Nhựa PA66 (Nylon) | Nối thẳng hai ống khí nén cùng đường kính. | Gọn nhẹ, kết nối thẳng đơn giản, kinh tế. |
| MPC (Male Connector) | Đồng thau và Nhựa PA66 | Nối ống khí nén với cổng ren của thiết bị. | Kết nối ren chắc chắn, dễ dàng tháo lắp, đa dạng kích thước ren. |
| BUT (Brass Union Tee) | Đồng thau (Brass) | Chia nhánh ống khí nén, đòi hỏi độ bền cao, môi trường khắc nghiệt. | Độ bền cơ học cao, chống ăn mòn tốt, chịu nhiệt độ/áp suất cao hơn dòng nhựa. |
8. FAQ – Câu hỏi thường gặp về Khớp Nối Nhanh CDC PN 12
- “PN 12 tương thích với những loại ống khí nén nào?”
- PN 12 được thiết kế để sử dụng với các loại ống khí nén có đường kính ngoài Ø12mm, phổ biến như ống PU (Polyurethane), PA (Nylon), PE (Polyethylene).
- “Tôi có cần phải sử dụng băng tan khi lắp ống vào PN 12 không?”
- Không. Cơ chế kẹp và gioăng làm kín của PN 12 được thiết kế để tạo mối nối kín khí trực tiếp với ống mà không cần băng tan hay keo dán ren. Điều quan trọng là đảm bảo ống được cắt và lắp đặt đúng cách.
- “Khớp nối PN 12 có chịu được rung động mạnh trong quá trình vận hành không?”
- Có. Với vật liệu thép/đồng thau và cơ chế kẹp ống chắc chắn, PN 12 được thiết kế để duy trì kết nối ổn định ngay cả trong môi trường có rung động đáng kể.
- “Làm thế nào để kiểm tra hiệu quả làm kín của mối nối PN 12?”
- Cách đơn giản nhất là phun dung dịch nước xà phòng lên mối nối khi hệ thống đang có áp suất. Nếu thấy xuất hiện bọt khí, điều đó cho thấy có rò rỉ và cần kiểm tra lại việc lắp đặt hoặc thay thế.
- “Phạm vi nhiệt độ hoạt động của PN 12 là bao nhiêu?”
- PN 12 hoạt động hiệu quả trong khoảng nhiệt độ từ 32 ~ 140℉ ($0 sim 60^circ C$). Cần tránh sử dụng ngoài giới hạn này để đảm bảo độ bền và an toàn.
9. Kết luận
Khớp Nối Nhanh Khí Nén Đực Kẹp Ống Phi 12mm CDC PN 12 là một lựa chọn tuyệt vời cho các hệ thống khí nén đòi hỏi khả năng kết nối vững chắc, an toàn và hiệu suất cao với ống có đường kính Ø12mm. Với thiết kế thông minh, vật liệu bền bỉ và khả năng lắp đặt nhanh chóng, sản phẩm này sẽ giúp tối ưu hóa hiệu quả vận hành và độ tin cậy cho mọi ứng dụng công nghiệp.
Cần đầu nối đực kẹp ống khí nén Ø12mm chất lượng cao, bền bỉ cho hệ thống khí nén công nghiệp? Hãy chọn CDC PN 12!
10. Mua khớp nối nhanh khí nén giá rẻ chính hãng ở đâu?
Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn
Để đảm bảo mua được khớp nối nhanh khí nén CDC PN 12 chính hãng, hãy đặt hàng tại Mecsu.vn.
- Sản phẩm chính hãng, chất lượng đảm bảo.
- Mua sắm online tiện lợi, nhanh chóng.
- Giao hàng tận nơi trên toàn quốc.
- Hỗ trợ tư vấn chuyên nghiệp.
Link sản phẩm tại Mecsu.vn: https://mecsu.vn/ca/80045
Hotline: 1800 8137
Email: [email protected]
