Khớp Nối Nhanh Khí Nén Đực R1/2 CDC PM 400 Rẻ Nhất
86.401 VND
| Áp Suất Làm Việc | 0 ~ 990KPa |
| Size Ren (T) | R 1/2 |
| Kích Thước (B) | 23.9 mm |
| Nhiệt Độ Giới Hạn | 0 ~ 60℃ |
| Loại Sản Phẩm | Khớp Nối Nhanh |
Mô tả sản phẩm
Khớp Nối Nhanh Khí Nén Đực Ren R1/2 CDC PM 400: Hiệu Suất Cao Cho Ứng Dụng Công Nghiệp
Trong các hệ thống khí nén đòi hỏi sự linh hoạt tối đa và khả năng thay thế thiết bị nhanh chóng, các khớp nối nhanh đóng vai trò then chốt. Sản phẩm Khớp Nối Nhanh Khí Nén Đực Ren R1/2 CDC PM 400 là một giải pháp cao cấp, được thiết kế để đáp ứng những yêu cầu khắt khe trong môi trường công nghiệp. Là một đầu nối đực (Male Plug) chuyên biệt, PM 400 từ thương hiệu CDC Pneumatics (Hàn Quốc) nổi bật với khả năng tương thích với cổng ren R1/2 (PT 1/2), cho phép kết nối mạnh mẽ và đáng tin cậy. Được chế tạo từ thép và đồng thau chất lượng cao, khớp nối này không chỉ đảm bảo độ bền vượt trội trước áp suất và điều kiện làm việc khắc nghiệt mà còn cung cấp hiệu suất làm kín tuyệt vời, duy trì sự ổn định và tối ưu hóa hiệu quả hoạt động của hệ thống khí nén.

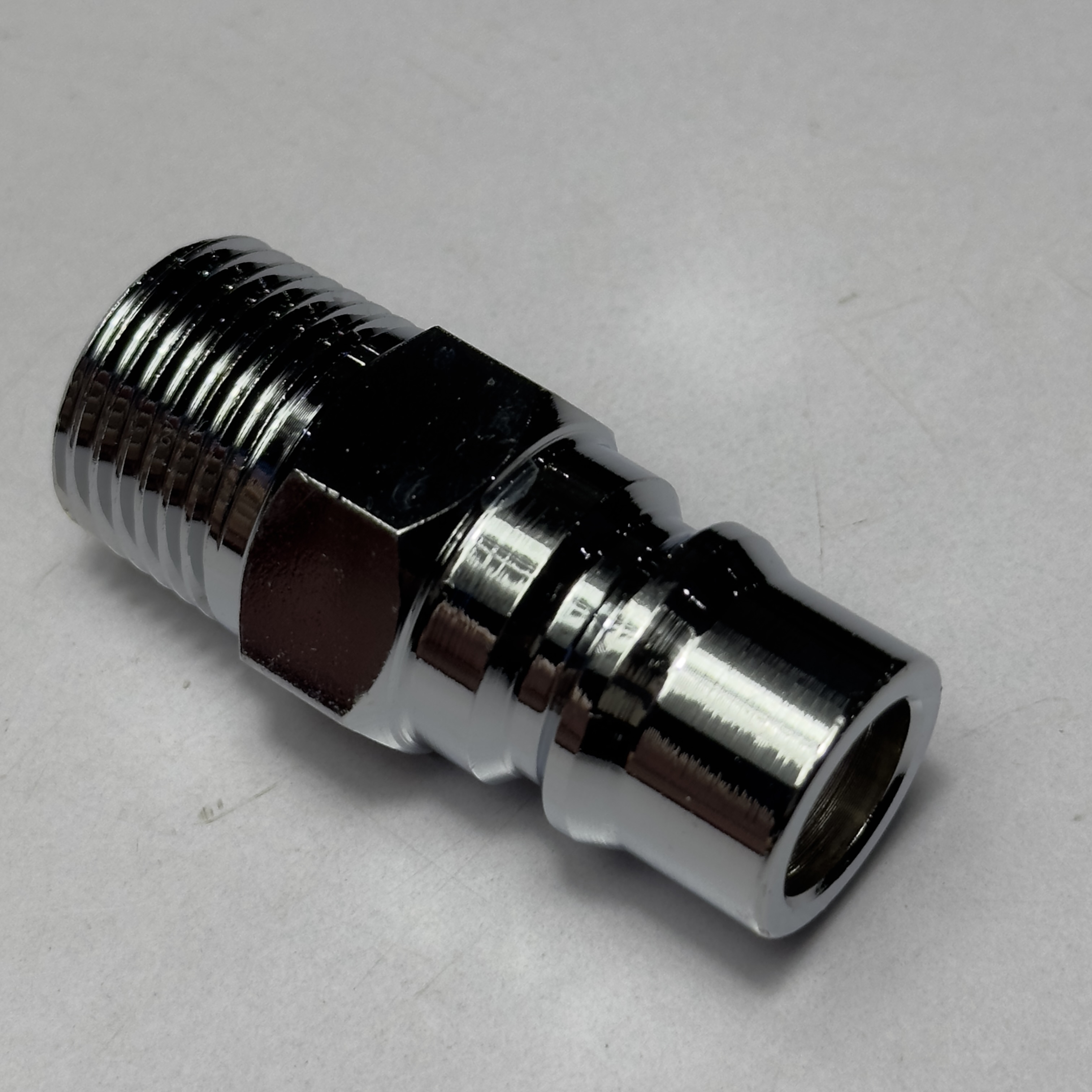

1. Giới thiệu tổng quan về Khớp Nối Nhanh Khí Nén CDC PM 400
Khớp nối nhanh khí nén CDC model PM 400 là một đầu nối đực (Male Plug) được trang bị ren ngoài loại R1/2 (PT 1/2), một kích thước ren lớn phổ biến trong các ứng dụng công nghiệp. Mặc dù có cùng kích thước ren với PM 40, PM 400 có thể có những khác biệt nhỏ về thiết kế cấu trúc hoặc trọng lượng, phù hợp với các tiêu chuẩn cụ thể hoặc yêu cầu lắp đặt khác nhau trong các hệ thống khí nén công suất lớn. Chức năng chính của nó là cung cấp một điểm kết nối nhanh chóng và an toàn, cho phép các dụng cụ khí nén công suất cao hoặc các nhánh đường ống khí nén chính dễ dàng được gắn vào hoặc tháo ra khỏi các cổng ren cái 1/2 inch trên máy móc và thiết bị. Với khả năng lắp đặt linh hoạt, độ bền cao và khả năng làm kín vượt trội, PM 400 là một thành phần thiết yếu để duy trì hiệu quả và độ tin cậy của các hệ thống khí nén công nghiệp.

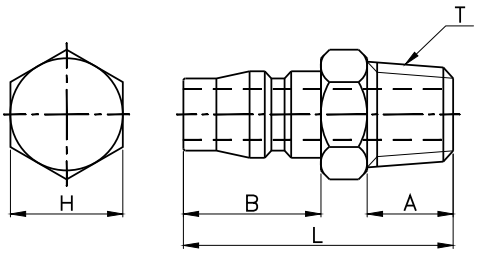

2. Thông số kỹ thuật chi tiết của CDC PM 400
| Thông số | Giá trị (PM 400) |
| Model | PM 400 |
| Kích thước ren | R1/2 (PT 1/2) |
| Đường kính ngoài tối đa (øC) | 20 mm |
| Chiều dài tổng L | 40 mm |
| Kích thước A | 14 mm |
| Kích thước H (Hex) | 17 mm |
| Trọng lượng (g) | 37 g |
| Số lượng/hộp (EA/BOX) | 50 |
| Loại | Đầu nối đực (Male Plug – Couplers with Pipe Threads) |
| Chất lỏng áp dụng | KHÍ NÉN (AIR) |
| Phạm vi áp suất làm việc | 0 ~ 150 PSI ($0 sim 9.9$ Kgf/cm² / $0 sim 990$ KPa) |
| Phạm vi nhiệt độ làm việc | 32 ~ 140℉ ($0 sim 60^circ C$) |
| Vật liệu | Thép, Đồng thau |
| Danh mục | COUPLERS (STEEL) |

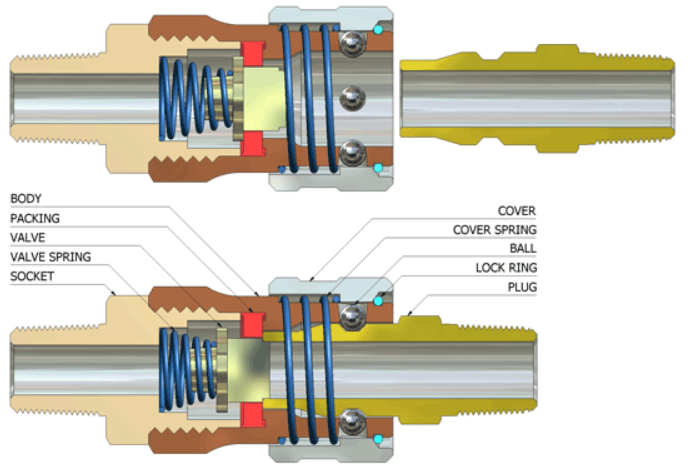

3. Vật liệu và Cấu tạo của Khớp Nối Nhanh Khí Nén CDC PM 400
Khớp nối nhanh CDC PM 400 được chế tạo từ sự kết hợp của thép và đồng thau, các vật liệu này nổi tiếng về độ cứng cáp và khả năng chống chịu trong môi trường công nghiệp. Cấu trúc của PM 400 được thiết kế tỉ mỉ để đảm bảo hiệu suất và độ bền tối đa:
- Thân chính: Phần thân được gia công từ thép hoặc đồng thau, cung cấp sự ổn định cơ học và là nơi chứa phần ren kết nối.
- Ren ngoài R1/2: Ren được tiện chính xác theo tiêu chuẩn, giúp tạo mối nối kín khít và chắc chắn với các cổng ren cái tương ứng trên thiết bị hoặc hệ thống.
- Đầu nối nhanh: Thiết kế đầu nối tương thích với các khớp nối nhanh cái (Female Couplers) phổ biến, cho phép thao tác kết nối và ngắt kết nối linh hoạt, nhanh gọn.
- Gioăng làm kín: Bên trong khớp nối được trang bị các vòng đệm (O-ring) chất lượng cao, có nhiệm vụ ngăn chặn rò rỉ khí hiệu quả khi kết nối với khớp cái.
4. Ưu nhược điểm nổi bật của Khớp Nối Nhanh CDC PM 400
Ưu điểm:
- Tương thích ren R1/2: Được tối ưu cho các cổng ren R1/2, cung cấp giải pháp kết nối đáng tin cậy cho các đường ống và thiết bị khí nén đòi hỏi lưu lượng lớn.
- Lắp đặt và tháo gỡ nhanh chóng: Giúp người dùng dễ dàng gắn và tháo các dụng cụ hoặc thiết bị khí nén, tối ưu hóa thời gian và năng suất làm việc.
- Chống rò rỉ khí hiệu quả: Thiết kế và vật liệu chất lượng cao đảm bảo mối nối kín tuyệt đối, duy trì áp suất hệ thống và giảm lãng phí năng lượng.
- Độ bền cơ học cao: Chế tạo từ thép và đồng thau, PM 400 có khả năng chịu đựng tốt các điều kiện khắc nghiệt, chống mài mòn và ăn mòn, đảm bảo tuổi thọ sản phẩm.
- Đáng tin cậy cho ứng dụng công nghiệp: Là sản phẩm của CDC Pneumatics, một thương hiệu uy tín, đảm bảo chất lượng và hiệu suất ổn định trong môi trường sản xuất.
Nhược điểm:
- Giới hạn chất lỏng: Sản phẩm chỉ được khuyến nghị sử dụng cho khí nén, không dùng cho nước hoặc các chất lỏng khác để tránh hư hỏng hoặc rò rỉ.
- Yêu cầu khớp cái: Để tạo thành một hệ thống kết nối hoàn chỉnh, cần sử dụng kèm với một khớp nối nhanh cái có kích thước và tiêu chuẩn tương thích.
5. Hướng dẫn sử dụng và bảo trì Khớp Nối Nhanh Khí Nén PM 400 hiệu quả
Hướng dẫn lắp đặt:
- Kiểm tra và vệ sinh ren: Đảm bảo cổng ren cái trên thiết bị hoặc đường ống mà bạn muốn kết nối phải sạch sẽ, không có cặn bẩn, hư hại hoặc mài mòn.
- Chuẩn bị băng tan: Quấn băng tan PTFE (Teflon tape) chuyên dụng theo chiều kim đồng hồ, từ 5 đến 7 vòng, lên phần ren ngoài R1/2 của khớp nối PM 400. Điều này giúp tăng cường độ kín và giảm ma sát.
- Vặn khớp nối vào cổng ren: Vặn PM 400 vào cổng ren cái tương ứng bằng tay cho đến khi chặt. Sau đó, sử dụng cờ lê siết thêm một lực vừa đủ, khoảng 1 đến 1.5 vòng, để đảm bảo kết nối kín khít. Không siết quá chặt để tránh làm hỏng ren.
- Kết nối với khớp cái: Khi PM 400 đã được lắp đặt cố định, đẩy mạnh đầu khớp nối nhanh cái (ví dụ: dòng SM) của dụng cụ hoặc đường ống vào đầu của PM 400 cho đến khi nghe tiếng “click” và khớp cái tự động khóa chặt. Kiểm tra bằng cách kéo nhẹ để đảm bảo kết nối an toàn.
Bảo trì định kỳ:
- Luôn đảm bảo hệ thống khí nén hoạt động trong giới hạn áp suất ($0 sim 150$ PSI) và nhiệt độ ($0 sim 60^circ C$) được khuyến nghị để bảo toàn tuổi thọ của khớp nối và hệ thống.
- Thực hiện kiểm tra định kỳ các mối nối ren và khớp nối nhanh để phát hiện sớm dấu hiệu rò rỉ khí (ví dụ: nghe tiếng rít hoặc dùng dung dịch nước xà phòng). Xử lý ngay lập tức nếu phát hiện rò rỉ.
- Khi ngắt kết nối các thiết bị, luôn kéo vòng khóa trên khớp nối cái để nhả và nhẹ nhàng rút đầu PM 400 ra. Tránh giật mạnh hoặc xoắn khớp nối để bảo vệ cơ cấu bên trong.
- Giữ cho khớp nối luôn sạch sẽ, tránh bụi bẩn, cặn bẩn hoặc các vật lạ lọt vào bên trong, điều này rất quan trọng để duy trì hiệu quả làm kín và kéo dài độ bền.
6. Ứng dụng thực tế của Khớp Nối Nhanh CDC PM 400 trong công nghiệp
Khớp nối nhanh CDC PM 400, với kích thước ren R1/2, là lựa chọn lý tưởng cho các ứng dụng công nghiệp đòi hỏi khả năng kết nối hiệu quả với các đường ống và thiết bị lớn, nơi cần lưu lượng khí nén cao và khả năng linh hoạt trong vận hành. Một số ứng dụng tiêu biểu bao gồm:
- Kết nối các công cụ khí nén công suất lớn và thiết bị hạng nặng như máy mài sàn, máy đầm rung khí nén, súng bắn cát, hoặc các trạm cấp khí cho dây chuyền sản xuất lớn.
- Lắp đặt vào các cổng khí nén chính trên các thiết bị công nghiệp lớn, tủ điều khiển khí nén trung tâm, hoặc các bộ điều hòa khí nén (FRL units) có cổng ren 1/2 inch.
- Tạo các điểm kết nối nhanh trên các đường ống phân phối khí nén chính, cho phép dễ dàng thay đổi hoặc bảo trì các thiết bị tại các khu vực làm việc quan trọng.
- Sử dụng rộng rãi trong các ngành công nghiệp nặng như đóng tàu, khai khoáng, sản xuất thép, và các nhà máy lắp ráp quy mô lớn, nơi yêu cầu sự bền bỉ và hiệu suất liên tục.
- Cấp khí cho các xi lanh khí nén công nghiệp cỡ lớn và các van điều khiển khí nén chịu tải cao trong các hệ thống tự động hóa phức tạp.
7. So sánh Khớp Nối Nhanh CDC PM với các dòng đầu nối khác
Dòng PM (Male Plugs – Couplers with Pipe Threads) là loại đầu nối đực dùng để kết nối với ren, là một phần của hệ thống khớp nối nhanh khí nén. CDC còn cung cấp các dòng đầu nối khác với vật liệu và chức năng đa dạng:
| Dòng sản phẩm | Vật liệu chính | Ứng dụng đặc trưng | Ưu điểm nổi bật |
|---|---|---|---|
| PM (Male Plugs – Couplers with Pipe Threads) | Thép, Đồng thau | Nối vào cổng ren của thiết bị, tạo điểm kết nối nhanh. | Kết nối chắc chắn với ren, dễ dàng tháo lắp. |
| SM (Couplers – Female) | Thép, Đồng thau | Khớp nối cái để gắn vào thiết bị hoặc đường ống cấp khí, nhận đầu nối đực. | Độ bền cao, làm kín tuyệt đối, thao tác một tay. |
| PN (Male Plugs – Couplers with Hose Connectors) | Thép, Đồng thau | Siết ống khí nén trực tiếp, kết nối nhanh với khớp cái. | Kết nối ống chắc chắn, dễ dàng lắp đặt, tương thích với khớp cái. |
| PMM (Bulkhead Union) | Đồng thau (Brass) và Nhựa (POM/PA66) | Kết nối ống khí nén xuyên qua vách ngăn, panel. | Giải pháp gọn gàng, an toàn khi đi dây xuyên vách, lắp đặt dễ dàng. |
| MPC (Male Connector) | Đồng thau và Nhựa PA66 | Nối ống khí nén với cổng ren của thiết bị (dạng đẩy nhanh). | Kết nối ren chắc chắn, ống đẩy nhanh, đa dạng kích thước ren. |
| BUT (Brass Union Tee) | Đồng thau (Brass) | Chia nhánh ống khí nén, đòi hỏi độ bền cao, môi trường khắc nghiệt. | Độ bền cơ học cao, chống ăn mòn tốt, chịu nhiệt độ/áp suất cao hơn dòng nhựa. |
8. FAQ – Những câu hỏi thường gặp về Khớp Nối Nhanh CDC PM 400
- “Điểm khác biệt chính giữa PM 400 và PM 40 là gì?”
- Về cơ bản, cả PM 400 và PM 40 đều có cùng kích thước ren R1/2 và chức năng tương tự. Sự khác biệt có thể nằm ở các chi tiết thiết kế nội bộ nhỏ, vật liệu hợp kim cụ thể hoặc các yếu tố tinh chỉnh kỹ thuật khác mà nhà sản xuất áp dụng cho từng phiên bản, đôi khi ảnh hưởng đến trọng lượng hoặc hiệu suất tối ưu trong một số điều kiện nhất định. Nên tham khảo bảng thông số kỹ thuật chi tiết của từng mã để biết chính xác.
- “Khớp nối có bị ăn mòn khi sử dụng trong môi trường ẩm ướt không?”
- PM 400 được làm từ thép và đồng thau, có khả năng chống ăn mòn tốt hơn so với vật liệu kém chất lượng. Tuy nhiên, nếu thường xuyên tiếp xúc với độ ẩm cao hoặc các hóa chất ăn mòn, tuổi thọ của khớp nối có thể bị ảnh hưởng. Nên chọn sản phẩm có lớp mạ hoặc vật liệu chuyên dụng nếu môi trường làm việc cực kỳ khắc nghiệt.
- “Có thể dùng cờ lê tự động để siết PM 400 không?”
- Không khuyến khích sử dụng cờ lê tự động (súng siết) để lắp đặt khớp nối. Việc siết quá lực có thể làm hỏng ren của khớp nối hoặc cổng thiết bị, dẫn đến rò rỉ và hư hại. Nên dùng cờ lê thông thường và siết với lực vừa phải, tuân thủ hướng dẫn lắp đặt.
- “Làm thế nào để biết khớp nối cần được thay thế?”
- Dấu hiệu cần thay thế bao gồm: rò rỉ khí liên tục dù đã siết chặt và quấn băng tan đúng cách, ren bị mòn/trờn, có vết nứt hoặc biến dạng rõ rệt trên thân khớp nối, hoặc khi khớp nối không còn giữ được kết nối chắc chắn với khớp cái.
- “PM 400 có được bảo hành không?”
- Các sản phẩm chính hãng của CDC Pneumatics thường có chính sách bảo hành từ nhà phân phối. Bạn nên kiểm tra chính sách bảo hành cụ thể tại Mecsu.vn hoặc liên hệ trực tiếp để biết thông tin chi tiết.
9. Kết luận
Khớp Nối Nhanh Khí Nén Đực Ren R1/2 CDC PM 400 là một thành phần thiết yếu cho các hệ thống khí nén công nghiệp, mang lại giải pháp kết nối ren R1/2 hiệu quả và đáng tin cậy. Với khả năng tương thích cao, độ bền vượt trội và thao tác nhanh chóng, sản phẩm này đóng góp vào sự ổn định và tối ưu hóa hiệu suất cho các thiết bị và ứng dụng đòi hỏi lưu lượng khí lớn.
Tìm kiếm một đầu nối nhanh ren R1/2 mạnh mẽ, bền bỉ và hiệu quả cho hệ thống khí nén của bạn? Hãy cân nhắc CDC PM 400!
10. Nơi mua khớp nối nhanh khí nén CDC chính hãng tại Việt Nam?
Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn
Để đảm bảo mua được khớp nối nhanh khí nén CDC PM 400 chính hãng với chất lượng và dịch vụ tốt nhất, hãy đặt hàng tại Mecsu.vn:
- Cam kết sản phẩm chính hãng, đầy đủ chứng nhận xuất xứ và chất lượng.
- Trải nghiệm mua sắm trực tuyến thuận tiện, giao diện dễ sử dụng, tìm kiếm sản phẩm nhanh chóng.
- Dịch vụ giao hàng toàn quốc nhanh chóng, an toàn và đáng tin cậy.
- Đội ngũ tư vấn viên và kỹ thuật viên chuyên nghiệp luôn sẵn lòng hỗ trợ, giải đáp mọi thắc mắc của bạn.
Link sản phẩm tại Mecsu.vn: https://mecsu.vn/ca/113934
Hotline: 1800 8137
Email: [email protected]
