Van Khóa Tay Khí Nén Phi 8 CDC HVU 0808 Rẻ 2025

Thông tin CHUYÊN SÂU về Van Khóa Tay Khí Nén Ø8 (8x8mm) CDC HVU 0808: Giải Pháp Kiểm Soát An Toàn

Mục Lục

1. 1. Van Khóa Tay Khí Nén CDC HVU 0808 Là Gì? – Giới Thiệu Chung
2. 2. Thông Số Kỹ Thuật Chi Tiết của Van Khóa CDC HVU 0808
3. 3. Phân Tích Vật Liệu và Cấu Tạo Chi Tiết
4. 4. Cơ Chế Hoạt Động: Khóa Nguồn & Xả Áp Dư
5. 5. Ưu và Nhược Điểm của Van Khóa CDC HVU 0808
6. 6. Ứng Dụng Thực Tế Trong Công Nghiệp
7. 7. Hướng Dẫn Lắp Đặt và Vận Hành Chuẩn Kỹ Thuật
8. 8. So Sánh Van Khóa Tay HVU Với Các Dòng Phụ Kiện CDC Khác
9. 9. Cách Phân Biệt Đầu Nối Khí Nén CDC Thật – Giả
10. 10. Mua Van Khóa CDC HVU 0808 Chính Hãng Ở Đâu?
11. 11. FAQ – Câu Hỏi Thường Gặp Về Van Khóa Tay Khí Nén CDC
12. 12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén CDC
13. 13. Tổng Kết Từ Chuyên Gia Mecsu

1. Van Khóa Tay Khí Nén CDC HVU 0808 Là Gì? – Giới Thiệu Chung

Trong các hệ thống khí nén công nghiệp, việc kiểm soát và ngắt dòng khí một cách an toàn là vô cùng quan trọng để bảo trì hoặc khắc phục sự cố. Van Khóa Tay Khí Nén CDC HVU 0808, thuộc dòng HAND VALVES của thương hiệu danh tiếng CDC Pneumatics (Hàn Quốc), là thiết bị chuyên dụng cho mục đích này.

Sản phẩm được thiết kế dạng kết nối nhanh “một chạm” (push-in fitting) để sử dụng với ống khí nén có đường kính ngoài 8mm ở cả hai phía. Điểm nổi bật nhất của HVU 0808 là khả năng ngắt hoàn toàn nguồn áp suất và tự động xả áp suất dư ở phía đầu ra khi van được đóng. Điều này biến nó thành giải pháp lý tưởng để tăng cường an toàn cho người vận hành và thiết bị khi tiến hành sửa chữa cục bộ mà không làm ảnh hưởng đến toàn bộ hệ thống.

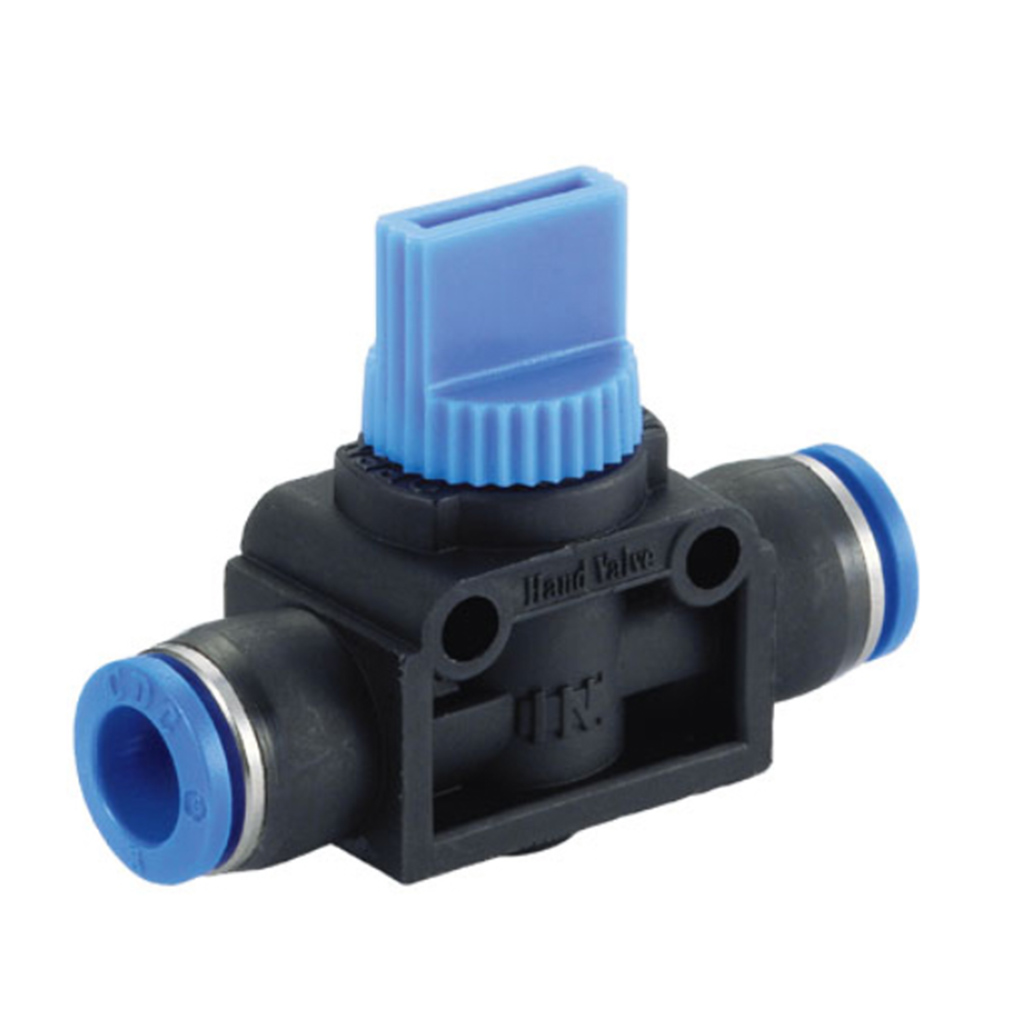

Hình 1: Van khóa tay khí nén Ø8 CDC HVU 0808 chính hãng

2. Thông Số Kỹ Thuật Chi Tiết của Van Khóa CDC HVU 0808

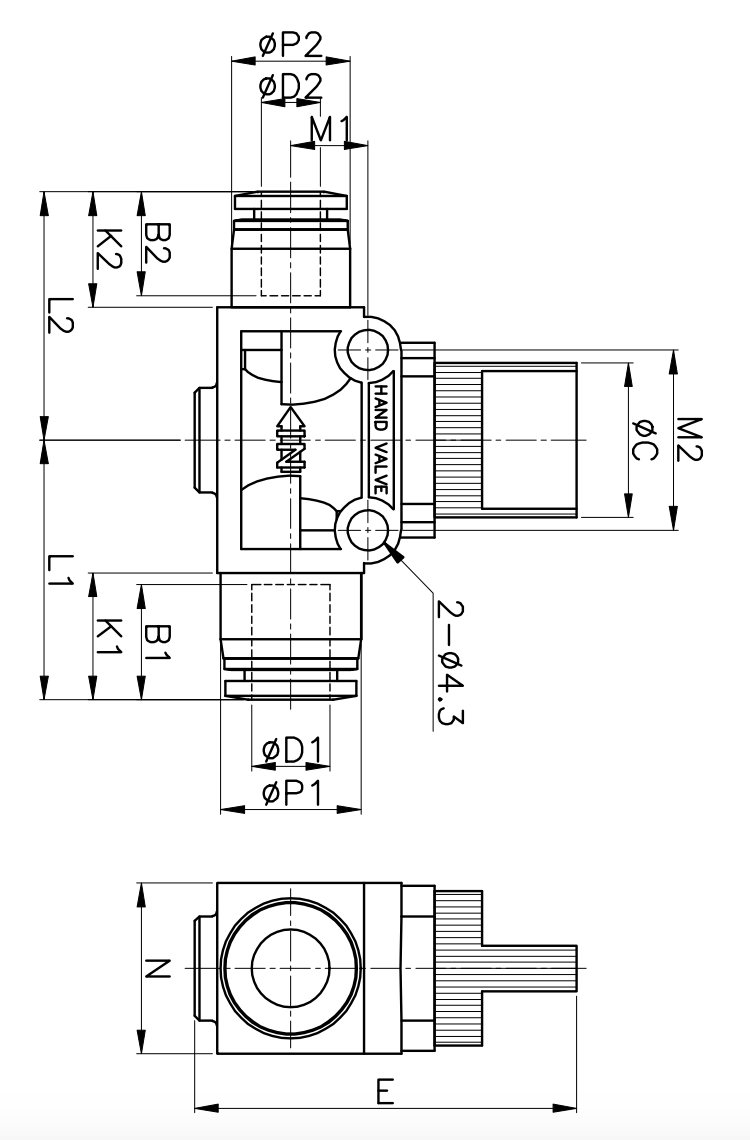

Hình 2: Bản vẽ kỹ thuật chi tiết các kích thước van khóa khí nén CDC HVU 0808

Thông số	Giá trị (HVU 0808)
Mã Sản Phẩm (Model)	HVU 08-08
Danh mục	HAND VALVES (Van Khóa Tay)
Đường kính ống áp dụng (ØD1 / ØD2)	8 mm / 8 mm
Chất lỏng áp dụng	KHÍ NÉN (AIR) (Không dùng cho chất lỏng khác)
Phạm vi áp suất làm việc	0 ~ 150 PSI (0 ~ 9.9 Kgf/cm² / 0 ~ 990 KPa)
Áp suất âm	-29.5 in Hg (-750 mmHg / -750 Torr)
Phạm vi nhiệt độ làm việc	32°F ~ 140°F (0 ~ 60°C)
Trọng lượng (g)	39 g
Số lượng đóng gói (Hộp)	20 cái / hộp
Đường kính ngoài tối đa (ØP1 / ØP2)	15.5 mm / 15.5 mm
Đường kính ØC	19.3 mm
Kích thước N	21.2 mm
Chiều dài tổng (E)	40.5 mm
Chiều dài thân kẹp (B1 / B2)	18.2 mm / 18.2 mm
Kích thước núm (K1 / K2)	12.3 mm / 12.3 mm
Chiều dài L1 / L2	27.9 mm / 27.9 mm
Kích thước M1 / M2	10.9 mm / 24 mm

3. Phân Tích Vật Liệu và Cấu Tạo Chi Tiết

Van khóa tay CDC HVU được cấu tạo từ các vật liệu chất lượng cao, đảm bảo độ bền cơ học và hiệu quả làm kín tuyệt đối trong môi trường công nghiệp khắc nghiệt:

• Vỏ (CASE): Bằng PBT (Polybutylene terephthalate), nhựa kỹ thuật có độ cứng cao, chống va đập.
• Nắp (CAP), Ống cuộn (SPOOL), CAM, VAN (VALVE) & Ống nhả (RELEASE SLEEVE): Bằng POM (Polyoxymethylene), vật liệu nhựa kỹ thuật có độ bền kéo cao, ma sát thấp và khả năng chịu mài mòn cực tốt, giúp thao tác xoay van nhẹ nhàng.
• Cổ áo (COLLAR), CHỐT (PIN), VÒNG DẪN HƯỚNG (GUIDE RING), THÂN (BODY), REN (THREAD): Lõi kim loại chế tạo bằng BRASS (Đồng thau) nguyên khối, chịu lực áp suất cao và chống ăn mòn.
• Ron làm kín (V-SEAL, BACK RING, O-RING): Chế tạo từ NBR (Cao su Nitrile Butadiene), cung cấp khả năng làm kín vượt trội, chống rò rỉ khí hiệu quả ngay cả ở dải áp suất âm.
• Kẹp giữ (LOCK CLAW): Bằng thép không gỉ (SUS), đảm bảo ngàm giữ chặt ống bám chắc chắn mà không làm xước bề mặt ống PU/PE.

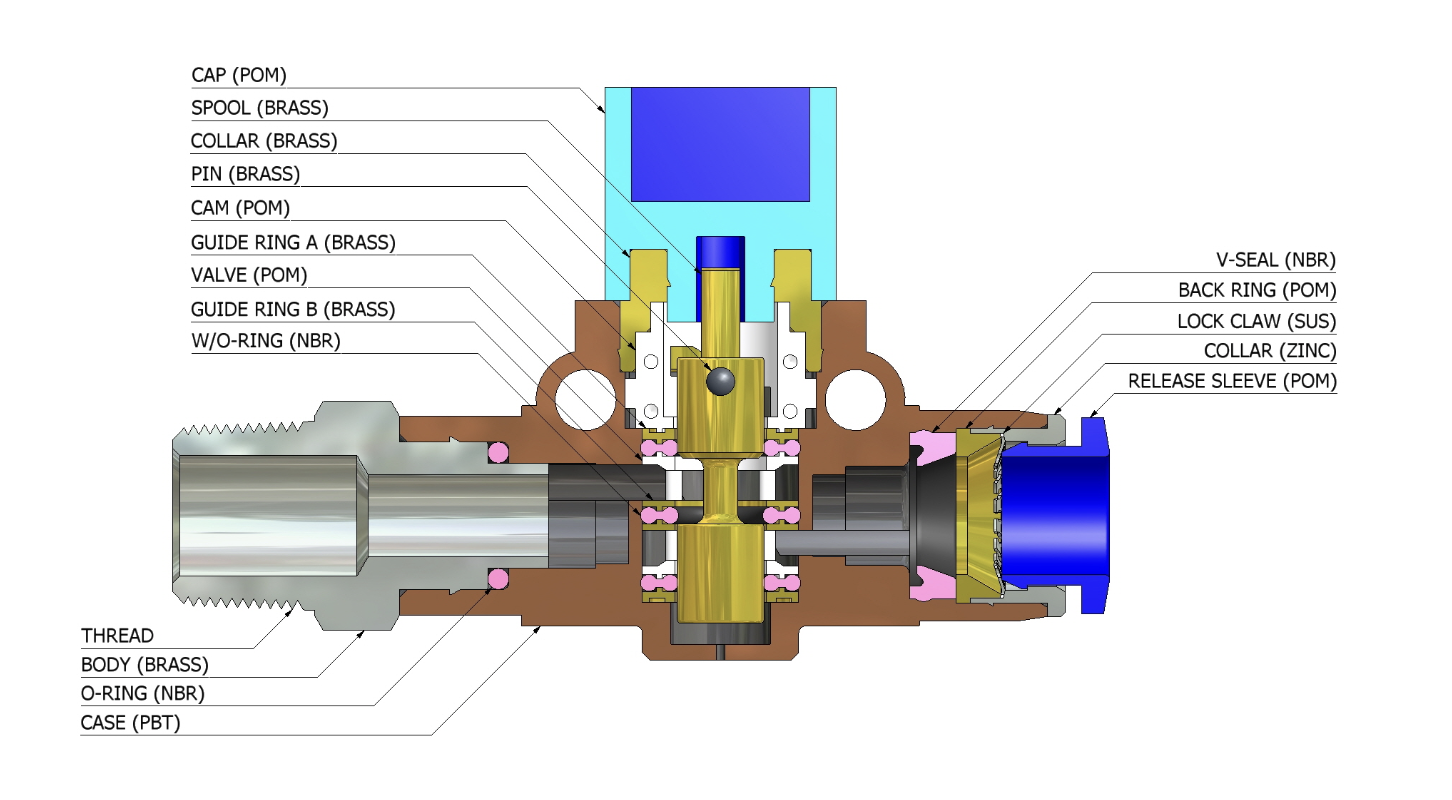

Hình 3: Mặt cắt sơ đồ cấu tạo chi tiết vật liệu của Van Khóa Tay CDC

4. Cơ Chế Hoạt Động: Khóa Nguồn & Xả Áp Dư

Khác với các đầu nối thẳng thông thường, cơ chế xả áp suất dư là giá trị cốt lõi của dòng HVU. Khi người dùng xoay núm điều khiển sang trạng thái “CLOSE”, van không chỉ chặn đứng nguồn khí từ máy nén cấp tới, mà lõi Spool (bằng POM) bên trong sẽ mở ra một khe hở nhỏ để xả lượng khí nén đang bị kẹt lại ở đoạn ống phía sau van (phía thiết bị/xylanh) ra ngoài môi trường.

Điều này giúp xylanh hoặc cơ cấu chấp hành mất hoàn toàn lực ép, đảm bảo an toàn tuyệt đối 100% cho kỹ thuật viên khi tháo gỡ thiết bị mà không sợ hiện tượng “bắn rò” do khí nén nén dồn. Nó hoạt động trơn tru trong dải áp suất rộng từ áp suất âm (-750 mmHg) đến 990 Kpa (khoảng 10 bar).

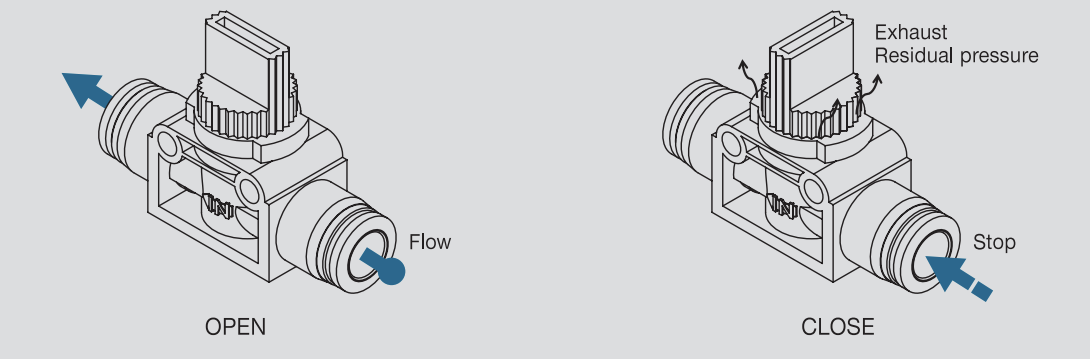

Hình 4: Sơ đồ dòng chảy khí nén ở hai trạng thái MỞ (Open) và ĐÓNG/XẢ ÁP (Close)

5. Ưu và Nhược Điểm của Van Khóa CDC HVU 0808

Ưu điểm nổi bật:

• Kiểm soát dòng khí an toàn: Khả năng ngắt hoàn toàn nguồn áp suất và xả áp suất dư ở phía đầu ra.
• Dễ dàng vận hành: Chỉ cần xoay núm điều khiển sang trái/phải để mở hoặc đóng van mà không cần dụng cụ.
• Bền bỉ & Chống ăn mòn: Sự kết hợp giữa Đồng thau, nhựa POM, ron NBR và ngàm Inox SUS mang lại tuổi thọ cực cao.
• Thao tác nhanh chóng: Cơ chế nối nhanh (Push-in) cho ống Ø8mm giúp tiết kiệm tối đa thời gian lắp ráp đường ống.
• Bảo trì cục bộ: Lý tưởng để cách ly một cụm máy nhỏ trong hệ thống để bảo dưỡng mà không cần ngắt toàn bộ điện/khí của xưởng.

Nhược điểm cần lưu ý:

• Chỉ dùng cho khí nén: Được thiết kế đặc thù cho không khí (AIR). Tuyệt đối không dùng cho chất lỏng, dầu nóng hay nước công nghiệp để tránh rỉ sét lõi đồng và hỏng ron NBR.
• Giới hạn nhiệt độ: Hoạt động tốt nhất trong mức 0 ~ 60°C.

6. Ứng Dụng Thực Tế Trong Công Nghiệp

Van Khóa Tay CDC HVU 0808 (cỡ ống 8mm) cung cấp lưu lượng khí vừa đủ lớn, là thiết bị an toàn bắt buộc phải có trong nhiều ứng dụng:

• Dây chuyền lắp ráp tự động: Lắp trước các bộ lọc khí F.R.L hoặc cụm van điện từ chia khí, giúp công nhân cách ly đường khí để kiểm tra lỗi hoặc thay thế xylanh.
• Hệ thống rô-bốt & CNC: Ngắt và xả khí nhanh cho các tay gắp chân không hoặc súng xịt làm mát.
• Ngành đóng gói bao bì, ô tô, điện tử: Bất kỳ vị trí nào thao tác bằng tay cần khóa nguồn năng lượng khí nén (Lockout/Tagout) để đảm bảo an toàn lao động.

7. Hướng Dẫn Lắp Đặt và Vận Hành Chuẩn Kỹ Thuật

Cách lắp đặt ống:

1. Chuẩn bị ống: Sử dụng dao/kéo cắt ống chuyên dụng để cắt phẳng ống khí nén PU/PE phi 8mm vuông góc 90 độ. Loại bỏ mọi bavia, đảm bảo bề mặt cắt nhẵn để không làm rách ron O-ring bên trong.
2. Kết nối ống: Đẩy mạnh và dứt khoát ống vào cổng nối nhanh cho đến khi ống chạm vào đáy gờ kim loại. Kiểm tra độ bám bằng cách kéo nhẹ ống ngược lại.

Vận hành van:

• Để mở van (cấp khí): Xoay núm điều khiển theo chiều dọc thân van đến vị trí “OPEN”.
• Để đóng van (ngắt khí & xả áp): Xoay núm điều khiển vuông góc đến vị trí “CLOSE”. Lúc này sẽ có tiếng “xì” nhỏ báo hiệu áp suất dư sau van đang được xả ra ngoài.

8. So Sánh Van Khóa Tay HVU Với Các Dòng Phụ Kiện CDC Khác

Để giúp bạn chọn đúng loại phụ kiện, dưới đây là bảng so sánh sự khác biệt của dòng HVU với các đầu nối phổ biến khác của CDC:

Tính năng	Van Khóa Tay (HVU)	Tự Ngắt (SPC)	Tiết Lưu (PVSC)	Chữ Y (MPY)	Chữ T (BUT)	Thẳng (MPUC)
Chức năng chính	Khóa/mở dòng khí, xả áp suất dư	Tự động ngắt khí khi rút ống ra	Điều chỉnh tốc độ luồng khí nén	Chia nhánh 3 ống dạng chữ Y	Chia nhánh 3 ống dạng chữ T	Nối thẳng hai ống cùng kích thước
Chất lỏng áp dụng	Chỉ KHÍ NÉN	KHÍ NÉN	KHÍ NÉN	KHÍ NÉN, NƯỚC	KHÍ NÉN, NƯỚC	KHÍ NÉN, NƯỚC
Xả áp suất dư	Có (tự động khi đóng)	Không	Không	Không	Không	Không
Cơ chế điều khiển	Núm xoay tay	Tháo/lắp ống	Vít vặn ren	Cố định	Cố định	Cố định

9. Cách Phân Biệt Van Khóa CDC Thật – Giả

• Hàng chính hãng: Logo CDC và số “8” (chỉ kích thước ống) được đúc nổi cực kỳ sắc nét trên thân PBT. Khi xoay núm vặn từ OPEN sang CLOSE sẽ có cảm giác “khấc” chắc chắn, không bị rơ lỏng. Bao bì tiêu chuẩn 20 cái/hộp.
• Hàng nhái/giả: Núm vặn lỏng lẻo, nhựa có nhiều ba-via thừa. Thường gặp hiện tượng xì khí ở gioăng cổ xoay hoặc ngàm không giữ chặt được ống khi áp suất vượt mức 6 bar.

10. Mua Van Khóa CDC HVU 0808 Chính Hãng Ở Đâu?

Để bảo vệ hệ thống tự động hóa của nhà máy, việc mua đúng van CDC HVU 0808 chính hãng là ưu tiên hàng đầu. Khách hàng hãy ưu tiên đặt hàng trực tuyến tại sàn thương mại điện tử Mecsu.vn để nhận được những đặc quyền:

• Cam kết 100% sản phẩm chính hãng nhập khẩu từ Hàn Quốc, đầy đủ hóa đơn, CO/CQ.
• Giá cả cạnh tranh, chiết khấu sâu cho khách hàng mua nguyên hộp (20 cái) hoặc dự án lớn.
• Giao hàng tận nhà máy trên toàn quốc nhanh chóng.
• Hỗ trợ đổi trả và bảo hành kỹ thuật chuyên nghiệp.

GIÁ THAM KHẢO: 103,261 đ/ Cái

Link đặt mua sản phẩm: Van Khóa Tay Khí Nén CDC HVU0808 tại Mecsu.vn

11. FAQ – Câu Hỏi Thường Gặp Về Van Khóa Tay Khí Nén CDC

1. “Van HVU 0808 có dùng được cho nước không?”
Đáp: Không. Van khóa tay HVU 0808 được thiết kế riêng với các vật liệu lõi (POM, ron NBR) tối ưu hóa cho KHÍ NÉN (AIR) và chân không. Sử dụng nước sẽ gây kẹt lõi van và làm hỏng hệ thống gioăng phớt.

2. “Khi đóng van, liệu có khí bị mắc kẹt lại trong hệ thống không?”
Đáp: Không. Đây chính là điểm ăn tiền của HVU. Khi đóng về chữ CLOSE, nó sẽ mở cửa xả phụ để tự động xả áp suất dư ở phía sau van, đảm bảo an toàn tuyệt đối, không có hiện tượng nén khí kẹt lại.

3. “Van này có thể dùng cho ống khí nén phi 10mm được không?”
Đáp: Không. Ngàm kẹp của model HVU 0808 được cố định cho đường kính ngoài (OD) là 8mm. Nếu bạn dùng ống 10mm, vui lòng đặt mua mã sản phẩm HVU 1010 tương ứng.

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén CDC

Cần một giải pháp kiểm soát dòng khí an toàn và hiệu quả cho nhà xưởng? Hãy liên hệ ngay với Mecsu để được tư vấn thiết kế cụm van xả, van khóa theo đúng lưu lượng và áp suất tiêu chuẩn.

Hình 5: Mecsu tự hào là nhà cung cấp giải pháp cơ khí và khí nén tự động hóa hàng đầu

• Hotline: 1800 8137
• Email: [email protected]
• Website: mecsu.vn
• Xem thêm: Khám phá nhiều loại van khí nén công nghiệp khác tại đây

13. Tổng Kết Từ Chuyên Gia Mecsu

Van Khóa Tay Khí Nén CDC HVU 0808 không đơn thuần chỉ là một chiếc cút nối ống 8mm. Khả năng tích hợp 2 trong 1: Vừa ngắt khí, vừa xả áp dư tự động khiến nó trở thành một linh kiện “phải có” (Must-have) trong việc thi công bất kỳ trạm máy tự động hóa nào theo tiêu chuẩn an toàn hiện đại. Lựa chọn HVU 0808 chính hãng từ CDC là khoản đầu tư rẻ nhất để bảo vệ sức khỏe kỹ thuật viên và kéo dài tuổi thọ cụm xylanh của bạn.
