Review chi tiết Van Tiết Lưu Khí Nén Thẳng Ø8mm CDC NSFB 08N: Giải pháp kiểm soát dòng chảy tối ưu cho bảng điều khiển công nghiệp

Trong các hệ thống tự động hóa hiện đại, việc duy trì tốc độ vận hành ổn định của các thiết bị chấp hành là ưu tiên hàng đầu để đảm bảo tính an toàn và hiệu suất sản xuất. Van Tiết Lưu Khí Nén Thẳng Ø8mm CDC NSFB 08N (model: NSFB-08N) là một linh kiện cơ khí cao cấp được thiết kế riêng cho mục đích gắn bảng (Panel-mounting). Sản phẩm cho phép người vận hành điều chỉnh lưu lượng khí nén đi qua ống phi 8mm một cách tinh tế nhất, từ đó kiểm soát nhịp nhàng hành trình của xi lanh. Với kết cấu bền bỉ và khả năng lắp đặt linh hoạt, NSFB 08N chính là mảnh ghép hoàn hảo để nâng cao độ chính xác cho toàn bộ mạch khí nén của bạn.

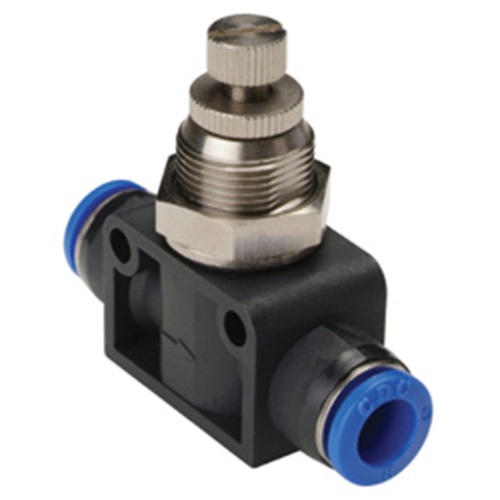

1. Tổng quan về Van Tiết Lưu Khí Nén CDC NSFB 08N

Van tiết lưu CDC NSFB 08N thuộc dòng Speed Controller dạng thẳng (Union Straight) tích hợp tính năng gắn bảng điều khiển từ thương hiệu nổi tiếng CDC Pneumatics (Hàn Quốc). Chức năng cốt lõi của thiết bị là giới hạn hoặc mở rộng lưu lượng khí nén truyền dẫn qua đường ống có đường kính ngoài 8mm. Điểm khác biệt lớn nhất của NSFB 08N so với các loại tiết lưu thông thường là phần thân có ren M16 và đai ốc lục giác, cho phép cố định van chắc chắn lên các tấm panel máy, giúp hệ thống dây dẫn trở nên gọn gàng và dễ dàng tiếp cận để căn chỉnh. Sản phẩm hoạt động ổn định trong dải áp suất lên đến 150 PSI, phù hợp với hầu hết các môi trường nhà máy hiện nay.

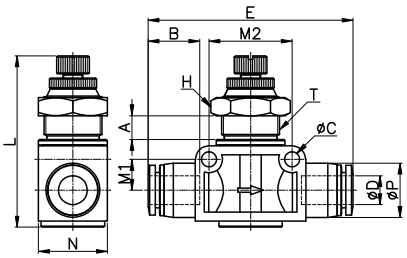

2. Thông số kỹ thuật chi tiết của CDC NSFB 08N

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chuẩn xác cho mã sản phẩm NSFB-08N, hỗ trợ khách hàng trong việc khoét lỗ bảng điều khiển và lựa chọn ống hơi tương thích:

Thông số kỹ thuật	Giá trị chi tiết (NSFB 08N)
Mã đặt hàng (SKU)	0806169
Mã sản phẩm (MPN)	NSFB-08N
Kích thước ống (ØD)	8 mm
Ren gắn bảng (T)	M16 x p1.0
Đường kính lỗ gắn bảng (ØP)	15 mm
Chiều dài tối thiểu (L/MIN)	46.7 mm
Chiều dài tối đa (L/MAX)	53.1 mm
Kích thước lục giác siết (H)	19 mm
Dải áp suất vận hành	0 ~ 990 Kpa (0 ~ 150 PSI)
Áp suất âm (Hút chân không)	-750 mmHg
Nhiệt độ giới hạn	0 ~ 60℃ (32 ~ 140℉)
Vật liệu phớt	NBR
Thương hiệu	CDC (Hàn Quốc)
Đơn giá tham khảo	196,448 đ / Cái

3. Ưu và nhược điểm nổi bật của Van Tiết Lưu CDC NSFB 08N

Linh kiện điều khiển tốc độ CDC NSFB 08N sở hữu những ưu thế kỹ thuật vượt trội cùng một vài lưu ý khi ứng dụng:

Ưu điểm:

• Căn chỉnh siêu mịn: Kim điều chỉnh được gia công tinh xảo, cho phép kiểm soát tốc độ xi lanh đến từng nhịp nhỏ nhất.
• Tính thẩm mỹ hệ thống: Thiết kế gắn bảng Panel-mount giúp thu gom các đầu điều chỉnh về một vị trí tập trung, tạo vẻ chuyên nghiệp cho tủ điện/khí nén.
• Độ kín khít tuyệt đối: Hệ thống gioăng NBR cao cấp ngăn chặn hoàn toàn việc rò rỉ khí nén, duy trì áp suất mạch luôn ở trạng thái lý tưởng.
• Lắp đặt cơ động: Cơ chế cắm nhanh Push-in cho ống 8mm giúp việc đấu nối diễn ra trong vài giây mà không cần dụng cụ hỗ trợ.
• Kháng mòn hiệu quả: Sự kết hợp giữa nhựa PBT và các chi tiết kim loại mạ giúp van bền bỉ trước các tác động của môi trường công nghiệp.

Nhược điểm:

• Chuyên biệt môi chất: Chỉ sử dụng cho khí nén (AIR), không tương thích với nước hoặc các hóa chất lỏng ăn mòn.
• Cố định kích thước: Chỉ dùng được cho ống hơi OD 8mm, không thể chuyển đổi linh hoạt sang các kích cỡ khác trên cùng một thân van.

4. Cấu hình và vật liệu của Van Tiết Lưu Khí Nén

Mỗi bộ phận của van tiết lưu NSFB 08N đều được chọn lọc vật liệu để tối ưu hóa vòng đời sản phẩm:

• Thân van chính (Body): Làm từ nhựa kỹ thuật PBT cứng cáp, chịu va đập tốt và bền với nhiệt độ.
• Kim điều chỉnh (Needle): Gia công từ đồng thau mạ nikel, đảm bảo không bị gỉ sét và giữ được độ sắc nét của ren điều chỉnh.
• Đai ốc khóa (Lock Nut): Bằng thép hoặc đồng giúp cố định chắc chắn vị trí kim sau khi đã căn chỉnh xong tốc độ.
• Ngàm giữ ống (Lock Claw): Chế tác từ thép không gỉ SUS, bám chặt vào vỏ ống 8mm mà không gây trầy xước.
• Seal làm kín (O-Ring): Cao su NBR đàn hồi cao, chống biến dạng dưới áp lực khí nén liên tục.

5. Nguyên lý hoạt động của Van Tiết Lưu Khí Nén CDC NSFB 08N

Van tiết lưu NSFB 08N vận hành dựa trên cơ chế thay đổi diện tích tiết diện dòng chảy. Cụ thể:

Khi người dùng xoay núm vặn theo chiều kim đồng hồ, kim tiết lưu sẽ tiến sâu vào họng van, làm thu hẹp khoảng không gian cho khí đi qua. Lực cản dòng chảy tăng lên khiến lưu lượng khí nén cấp cho xi lanh giảm đi, từ đó làm xi lanh chuyển động chậm lại. Ngược lại, khi vặn ngược chiều kim đồng hồ, đường dẫn được mở rộng, cho phép khí nén lưu thông mạnh hơn và tăng tốc độ hoạt động của thiết bị.

Mã NSFB thường tích hợp chức năng một chiều: Khí nén sẽ đi tự do theo một hướng (không bị tiết lưu) để cấp năng lượng nhanh cho thiết bị, và chỉ bị điều chỉnh lưu lượng khi đi theo hướng ngược lại (hướng xả), giúp kiểm soát tốc độ hồi về hoặc tốc độ tiến một cách độc lập và ổn định.

6. Hướng dẫn lắp đặt và bảo trì Van Tiết Lưu Khí nén NSFB 08 hiệu quả

Để sản phẩm phát huy tối đa công năng, quý khách nên tuân thủ quy trình kỹ thuật sau:

Lắp đặt gắn bảng:

1. Khoét lỗ panel: Sử dụng mũi khoét chuyên dụng tạo lỗ đường kính 15mm trên bảng điều khiển.
2. Cố định van: Đưa phần ren M16 qua lỗ, lắp đai ốc lục giác 19mm từ phía đối diện và siết chặt để van không bị xoay.
3. Đấu nối ống hơi: Cắt phẳng đầu ống hơi phi 8mm (không cắt chéo), sau đó nhấn mạnh vào hai đầu nối Push-in của van cho đến khi nghe tiếng kịch đáy.
4. Căn chỉnh: Mở nguồn khí, điều chỉnh núm vặn để đạt tốc độ mong muốn rồi siết đai ốc khóa kim lại.

Bảo trì định kỳ:

• Thường xuyên kiểm tra các vị trí nối ống để phát hiện sớm hiện tượng xì khí do ống bị mỏi hoặc bẩn.
• Đảm bảo hệ thống khí nén có bộ lọc tách nước, vì hơi nước và bụi bẩn bám vào kim tiết lưu sẽ làm giảm độ nhạy của van.
• Không dùng kìm siết quá mạnh núm vặn nhựa để tránh làm hỏng cấu trúc ren bên trong.

7. Ứng dụng thực tế của Van Tiết Lưu CDC NSFB 08N trong công nghiệp

Nhờ khả năng điều khiển tập trung, CDC NSFB 08N được ứng dụng rộng rãi trong nhiều kịch bản sản xuất:

• Hệ thống đóng gói tự động: Điều chỉnh tốc độ các cánh tay gạt và bộ phận ép bao bì để đảm bảo nhịp sản xuất đồng bộ.
• Ngành chế biến thực phẩm: Gắn trên bảng điều khiển trung tâm để theo dõi và tinh chỉnh tốc độ các xi lanh tịnh tiến trong dây chuyền đóng chai.
• Robot và cơ cấu kẹp phôi: Kiểm soát lực và tốc độ đóng/mở của bộ kẹp khí nén, đảm bảo không làm hư hại sản phẩm khi thao tác.
• Thiết bị y tế & Phòng thí nghiệm: Sử dụng trong các mạch khí yêu cầu độ sạch cao và điều chỉnh lưu lượng oxy hoặc khí nén siêu mịn.
• Máy gia công CNC: Điều khiển tốc độ các trục phụ hoặc cơ cấu cấp phôi tự động bằng khí nén.

8. So sánh Van Tiết Lưu CDC NSFB với các dòng lưu trữ khác

Việc nắm rõ sự khác biệt giúp quý khách lựa chọn đúng linh kiện cho từng vị trí lắp đặt:

Đặc điểm so sánh	Dòng NSFB (Gắn bảng/Thẳng)	Dòng Tiết lưu Góc (Khuỷu tay/L)
Vị trí lắp đặt	Trên tấm Panel hoặc vỏ tủ máy	Trực tiếp lên cổng ren của xi lanh
Khả năng thao tác	Dễ dàng điều chỉnh tập trung tại một chỗ	Phải điều chỉnh tại vị trí đặt thiết bị
Cấu tạo ren	Ren M16 chuyên dụng để giữ van	Ren R hoặc G để nối vào cổng khí
Độ gọn gàng	Tạo hệ thống dây dẫn ngăn nắp	Tiết kiệm không gian quanh xi lanh

9. Hỏi đáp – Câu hỏi thường gặp về Van Tiết Lưu CDC NSFB 08N

1. Van NSFB 08N có dùng được cho hút chân không không?
   Có. Sản phẩm chịu được áp suất âm lên đến -750 mmHg, rất lý tưởng cho các ứng dụng sử dụng giác hút chân không trong dây chuyền điện tử.
2. Tại sao van của tôi bị xì khí ở lỗ cắm ống 8mm?
   Nguyên nhân phổ biến nhất là đầu ống hơi bị cắt chéo hoặc bị trầy xước bề mặt. Bạn hãy dùng kéo cắt ống chuyên dụng cắt phẳng lại đầu ống và vệ sinh sạch bụi bẩn trước khi cắm lại.
3. Ren M16x1.0p có lắp vừa cho lỗ ren 16mm thông thường không?
   Vừa, nhưng bạn cần lưu ý bước ren 1.0mm là ren mịn. Nếu bảng điều khiển của bạn có ren chờ, hãy chắc chắn bước ren khớp nhau. Nếu là lỗ trơn, bạn chỉ cần dùng đai ốc đi kèm của van để khóa lại.
4. Van này có chịu được môi trường có hơi hóa chất không?
   Thân nhựa PBT và gioăng NBR có khả năng kháng hóa chất nhẹ. Tuy nhiên, nếu môi trường có nồng độ axit hoặc dung môi đậm đặc, bạn nên tham khảo ý kiến kỹ thuật để chọn dòng van bằng inox chuyên dụng.

10. Kết luận

Van Tiết Lưu Khí Nén Thẳng OD 8 mm CDC NSFB 08N là giải pháp tối ưu cho những hệ thống yêu cầu sự gọn gàng và điều khiển tập trung. Với tiêu chuẩn chất lượng Hàn Quốc, sản phẩm mang lại sự bền bỉ tuyệt vời và khả năng kiểm soát tốc độ xi lanh chính xác đến từng chi tiết. Đầu tư vào NSFB 08N là cách hiệu quả nhất để giảm thiểu rung chấn và kéo dài tuổi thọ cho các thiết bị khí nén trong nhà xưởng của bạn.

Bạn đang tìm kiếm sự ổn định và tinh tế cho bảng điều khiển khí nén? Hãy tin dùng CDC NSFB 08N!
