Báo Cáo Kỹ Thuật Chuyên Sâu: Bulong Inox 304 DIN933 M22x60

Mục Lục

1. 1. Bulong Inox 304 DIN933 M22x60 là gì? Đặc tính kỹ thuật nổi bật
2. 2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M22x60
3. 3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M22x60
4. 4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M22
5. 5. Khả năng chịu tải trọng của Bulong Inox 304 M22x60 (A2-70)
6. 6. Các phương pháp phân loại Bulong Inox 304 phổ biến
7. 7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M22x60
8. 8. Ứng dụng thực tế của Bulong Inox 304 M22x60 trong công nghiệp
9. 9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304
10. 10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M22
11. 11. Bí quyết nhận biết Bulong Inox 304 thật và giả
12. 12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M22x60 uy tín
13. 13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M22x60
14. 14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp
15. 15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

1. Bulong Inox 304 DIN933 M22x60 là gì? Đặc tính kỹ thuật nổi bật

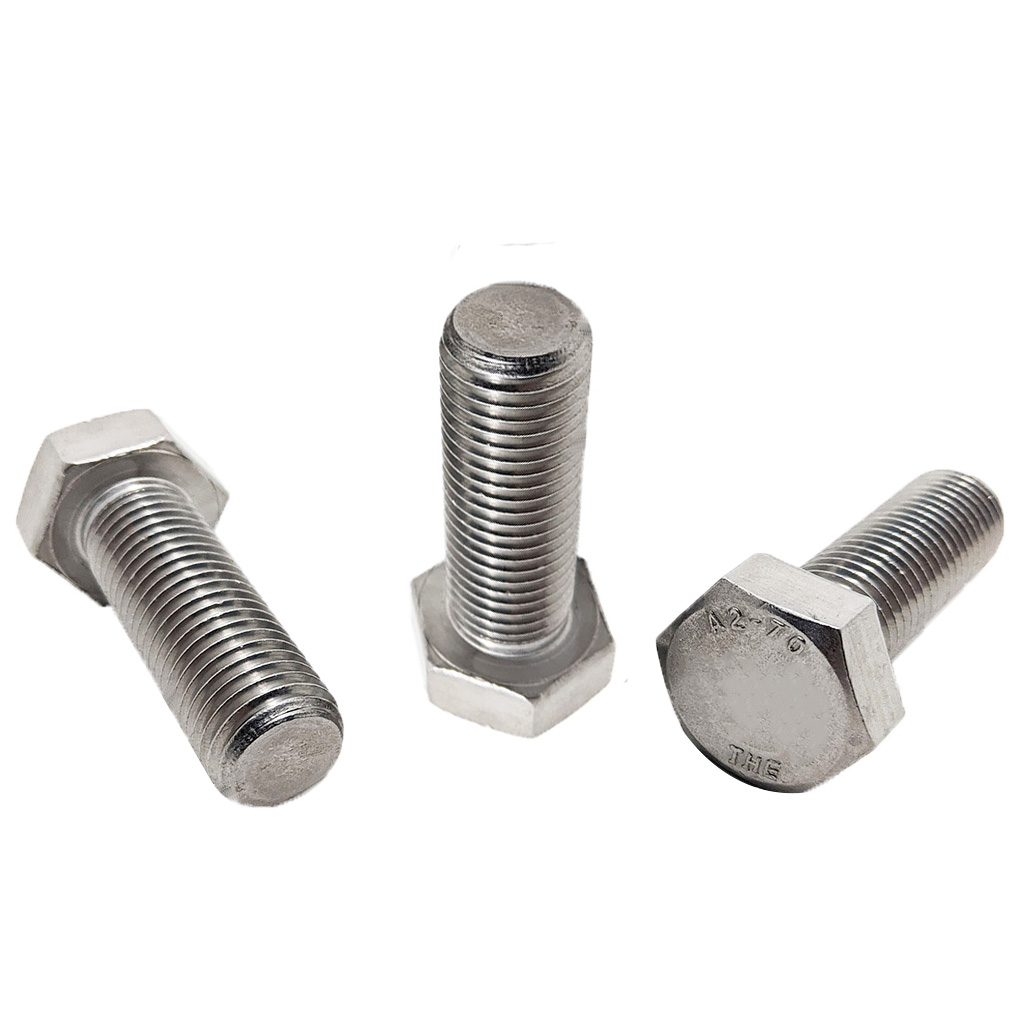

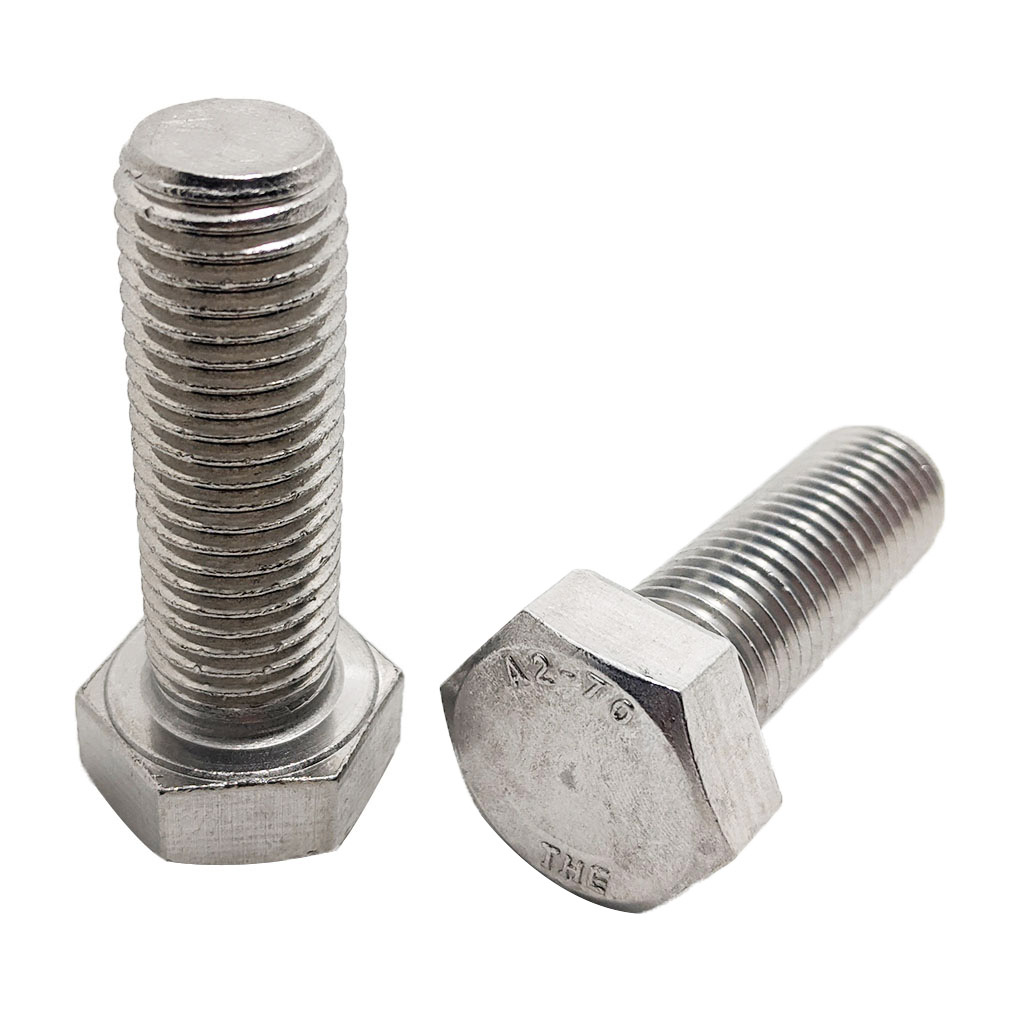

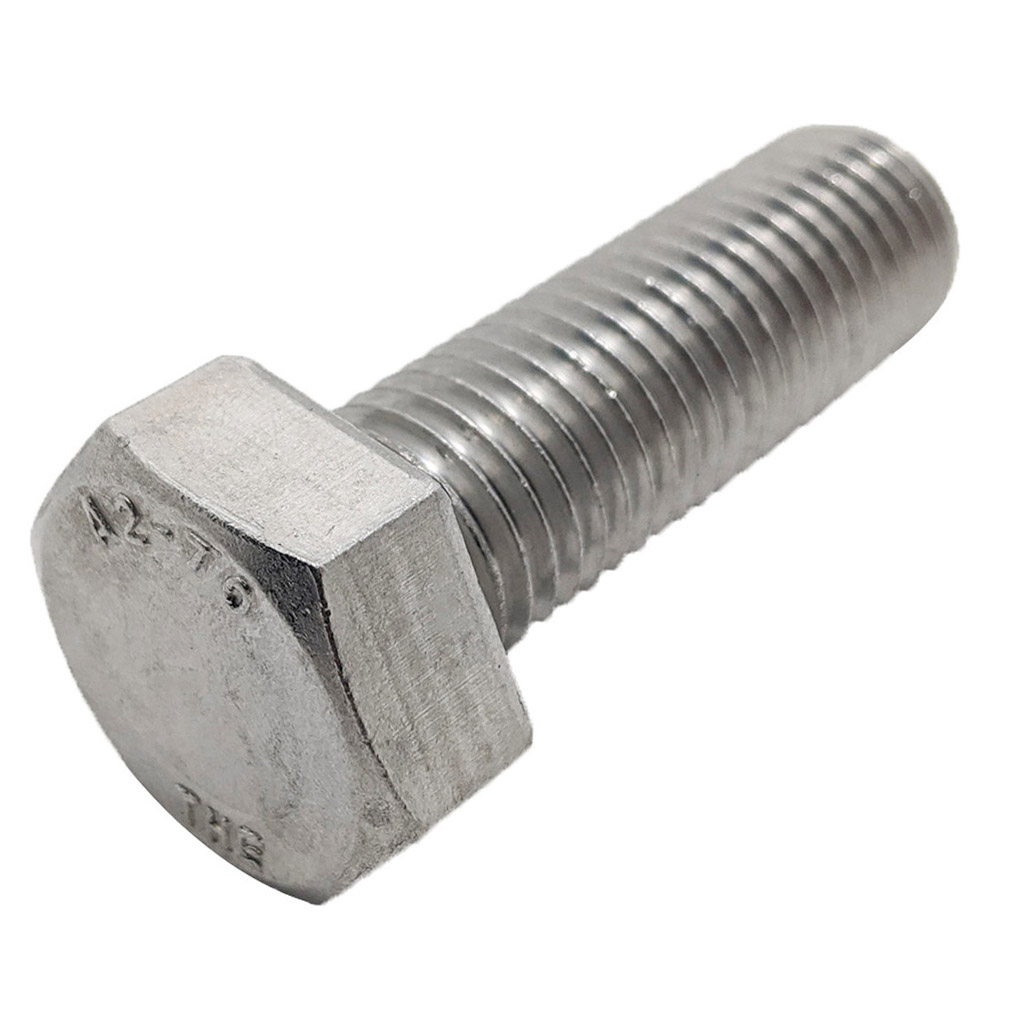

Bulong Inox 304 DIN933 M22x60 là dòng sản phẩm lắp xiết cơ khí hạng nặng (Heavy Duty), được định danh bởi đường kính thân rất lớn (M22) và chiều dài trung bình (60mm). Được gia công từ vật liệu thép không gỉ Inox 304 (tương đương mác thép A2 hoặc SUS304), sản phẩm này cung cấp giải pháp tối ưu cho các mối ghép cần độ cứng vững cực cao, chịu lực cắt lớn trong môi trường ăn mòn khắc nghiệt như Dầu khí hay Đóng tàu.

Mã sản phẩm M22x60 biểu thị đường kính ren là 22mm (M22) và chiều dài phần thân là 60mm. Tuân thủ tiêu chuẩn DIN 933, toàn bộ phần thân bulong được tiện ren suốt từ đầu đến sát mũ lục giác. Với tỷ lệ đường kính/chiều dài xấp xỉ 1:3, đây là loại bulong cực kỳ “đầm” và chắc chắn, thường được dùng để bắt mặt bích lớn, chân đế máy móc siêu trường siêu trọng hoặc các ứng dụng cần lực ép lớn trong khoảng cách ngắn.

2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M22x60

d: Đường kính ren | l: Chiều dài | k: Chiều cao đầu | s: Size khóa

Thông số kỹ thuật	Giá trị chi tiết
Mã đặt hàng	0076717
Mã sản phẩm	B01M2201060TH00
Hệ kích thước	Met (Metric)
Loại sản phẩm	Bulong lục giác ngoài
Tiêu chuẩn	DIN 933 (Ren suốt)
Size ren (d)	M22
Bước ren	2.5 mm (Ren thô)
Chiều dài (l)	60 mm
Chiều cao đầu (k)	14 mm
Size khóa (s)	32 mm
Loại đầu	Đầu Lục Giác
Vật liệu	Inox 304 (A2)
Cấp bền	A2-70
Phân Bố Ren	Ren Suốt toàn thân
Ngành Hàng	Đóng Tàu – Dự Án Dầu Khí
Xuất xứ	Trung Quốc

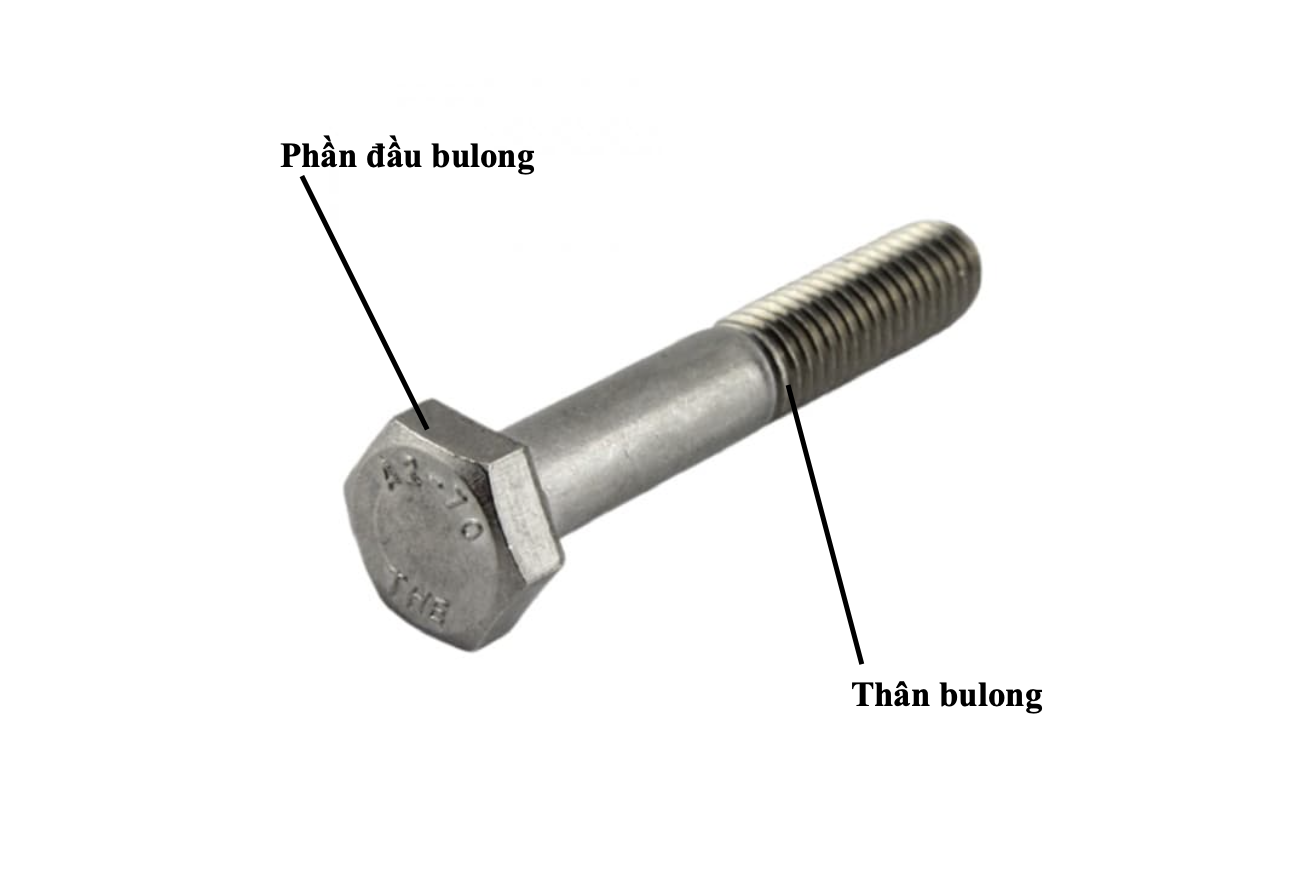

3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M22x60

Bulong Inox 304 M22x60 được thiết kế nguyên khối với kích thước ấn tượng, bao gồm:

• Phần mũ (Đầu bulong): Dạng lục giác đều 6 cạnh, kích thước khóa (size s) lên tới 32mm. Đây là kích thước rất lớn, yêu cầu sử dụng cờ lê size 32 hoặc súng bắn ốc công nghiệp. Chiều dày mũ 14mm cực kỳ dày dặn, đảm bảo chịu được lực siết khổng lồ mà không bị biến dạng hay trượt giác.
• Phần thân (Thân bulong): Là khối trụ đường kính 22mm và chiều dài 60mm. Theo chuẩn DIN 933, ren được tiện suốt chiều dài thân với bước ren thô 2.5mm. Cấu trúc “ngắn và to” này giúp bulong có khả năng chịu lực cắt (shear force) tốt nhất trong các dòng bulong phổ thông.

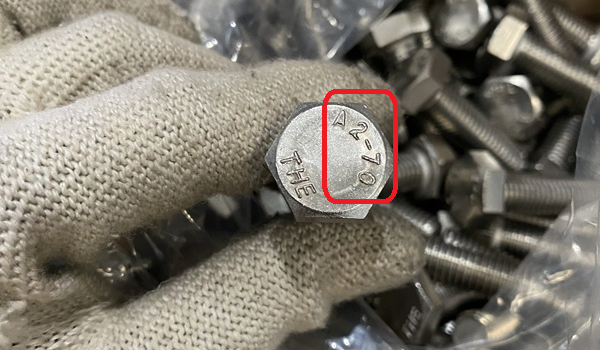

4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M22

Trên đầu bulong M22x60 thường dập nổi ký hiệu A2-70. Đây là thông số kỹ thuật quan trọng theo tiêu chuẩn ISO 3506:

• A2: Chỉ định nhóm vật liệu thép không gỉ Austenitic 304. “A” là Austenitic, “2” là loại hợp kim phổ biến nhất (18% Crom, 8% Niken), cân bằng tốt giữa khả năng gia công và chống ăn mòn.
• 70: Biểu thị cấp bền (Tensile Strength). Số 70 nghĩa là giới hạn bền đứt tối thiểu của bulong đạt 700 N/mm² (MPa).
• Giới hạn chảy (Yield Strength) của bulong A2-70 thường đạt khoảng 450 MPa, đảm bảo bulong chịu được tải trọng rất lớn mà vẫn giữ được tính đàn hồi.

5. Khả năng chịu tải trọng của Bulong Inox 304 M22x60 (A2-70)

Với cấp bền A2-70, Bulong Inox 304 M22x60 sở hữu các thông số chịu lực cực kỳ ấn tượng:

• Giới hạn bền kéo: Tối thiểu 700 MPa.
• Giới hạn chảy: Tối thiểu 450 MPa.

Kích thước M22 thuộc nhóm bulong chịu lực rất lớn. Với chiều dài ngắn 60mm, bulong này có độ cứng vững tuyệt đối, gần như không thể bị uốn cong. Nó được thiết kế đặc biệt để chịu lực cắt ngang tại các chốt trục máy, hoặc lực ép mặt bích áp lực cao nơi không gian lắp đặt hạn chế.

6. Các phương pháp phân loại Bulong Inox 304 phổ biến

Hiểu rõ phân loại giúp chọn đúng sản phẩm cho ứng dụng cụ thể:

Phân loại theo cấu trúc thân ren:

• Ren suốt (DIN 933): Sản phẩm M22x60 này là ren suốt. Do chiều dài ngắn (60mm), việc sản xuất ren lửng là không cần thiết và ít gặp. Ren suốt giúp tối đa hóa chiều dài bám ren trong lỗ hoặc đai ốc.
• Ren lửng (DIN 931): Thường chỉ áp dụng cho các bulong M22 có chiều dài lớn hơn (thường > 90mm) để tận dụng phần thân trơn chịu lực cắt tốt hơn.

Phân loại theo bước ren:

• Ren thô (Coarse Thread): Bước ren 2.5mm (đối với M22). Đây là chuẩn thông dụng nhất, chịu lực tốt, lắp đặt nhanh và ít bị kẹt ren trong môi trường công nghiệp nặng.
• Ren mịn (Fine Thread): Bước ren nhỏ hơn (ví dụ M22x2.0 hoặc M22x1.5). Dùng cho các ứng dụng cần tinh chỉnh chính xác cao hoặc chịu rung động mạnh để chống tự tháo.

7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M22x60

Đặc điểm của bulong này mang lại những lợi thế và hạn chế riêng:

Ưu điểm:

• Siêu bền và cứng vững: Thân M22 to, ngắn tạo nên kết cấu chịu lực cắt và nén tuyệt vời.
• Chống ăn mòn xuất sắc: Bền bỉ trong môi trường ẩm ướt, hóa chất nhẹ, dầu khí nhờ vật liệu Inox 304.
• Lắp đặt linh hoạt: Thích hợp cho các lỗ ren kín (blind holes) trên thân máy lớn, mặt bích dày hoặc không gian hẹp.

Hạn chế:

• Yêu cầu dụng cụ lớn: Đầu lục giác 32mm cần không gian đủ rộng để đưa cờ lê lớn vào thao tác.
• Nguy cơ kẹt ren (Galling): Diện tích ren M22 lớn sinh nhiệt ma sát cao khi siết, bắt buộc phải dùng mỡ bôi trơn.
• Giá thành: M22 tiêu tốn nhiều vật liệu, giá thành cao hơn nhiều so với các size nhỏ.

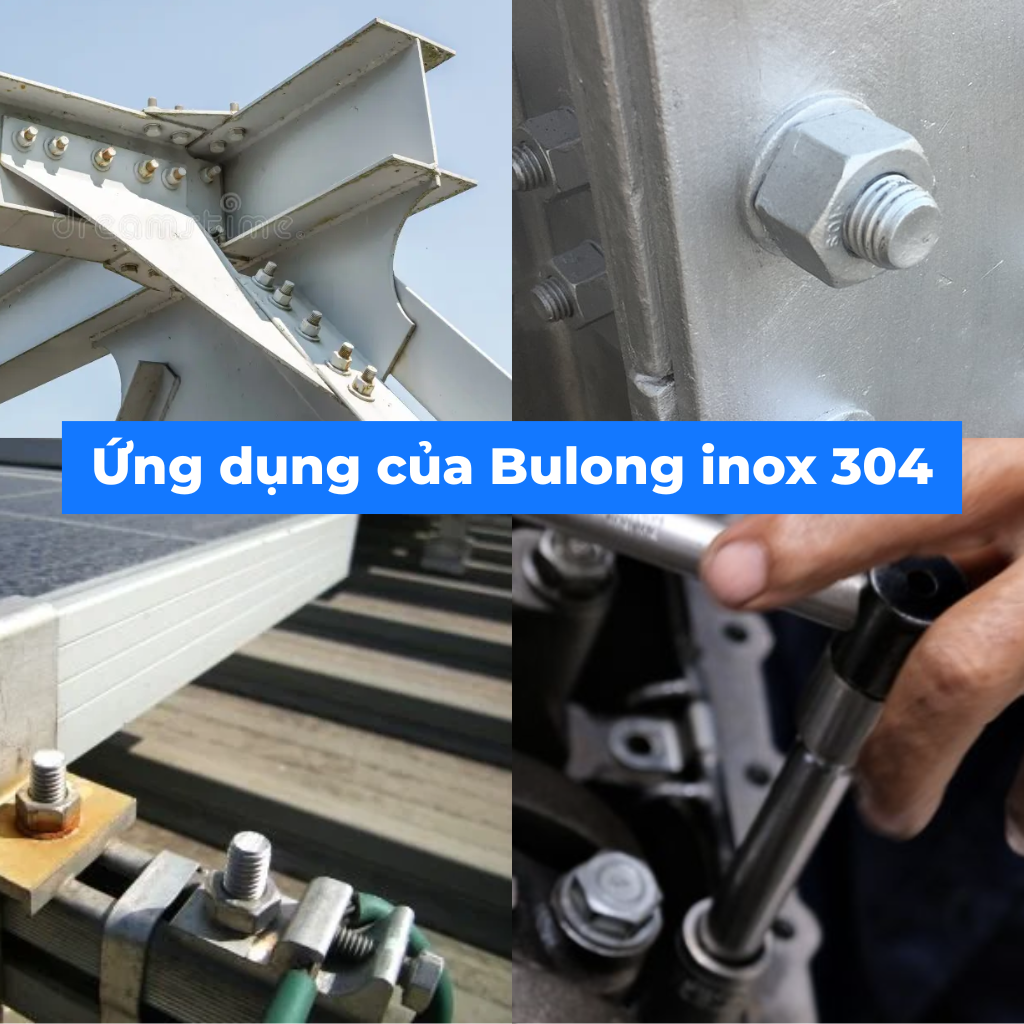

8. Ứng dụng thực tế của Bulong Inox 304 M22x60 trong công nghiệp

Bulong M22x60 thường được dùng trong các ứng dụng công nghiệp nặng, đặc biệt là các lĩnh vực yêu cầu độ bền và chống ăn mòn:

• Ngành Dầu khí & Hóa chất: Lắp ráp các mặt bích đường ống dẫn dầu/khí áp lực cao, van điều khiển cỡ lớn.

• Ngành Đóng tàu & Hàng hải: Cố định chân đế tời, hệ thống neo, động cơ phụ trợ trên tàu biển.
• Chế tạo máy hạng nặng: Cố định chân máy ép thủy lực, máy đột dập, các bệ máy cần độ cứng vững cao.
• Hệ thống xử lý nước: Lắp đặt các bơm công nghiệp công suất lớn, van cửa phai.

9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304

Inox 304 duy trì khả năng chống oxy hóa tốt ở nhiệt độ cao:

• Hoạt động liên tục: Lên tới 925°C.
• Hoạt động không liên tục: Lên tới 870°C.

Tuy nhiên, cần lưu ý rằng độ bền cơ học (Yield Strength) của Inox 304 sẽ giảm đi khi nhiệt độ tăng. Đối với M22 chịu tải lớn, nếu làm việc ở nhiệt độ trên 400°C, cần tính toán lại hệ số an toàn hoặc chuyển sang các vật liệu chịu nhiệt chuyên dụng như Inox 310S để đảm bảo an toàn.

10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M22

Để đảm bảo hiệu suất tối đa và an toàn cho bulong M22x60, việc lắp đặt cần chú ý:

Quy trình Lắp đặt:

• Chuẩn bị: Cờ lê hoặc đầu khẩu (tuýp) size 32mm. Bắt buộc dùng cờ lê lực (torque wrench) hoặc thiết bị nhân lực để đảm bảo đạt đủ mô-men xoắn chuẩn (thường > 350 Nm).
• Bôi trơn (BẮT BUỘC): Bôi mỡ bò hoặc chất chống kẹt (anti-seize) là bắt buộc đối với size lớn M22 để tránh hiện tượng “cháy ren” (galling) do ma sát nhiệt lớn khi siết với lực mạnh.
• Thao tác: Siết thẳng tay, dùng lực đều. Đảm bảo bulong không bị chạm đáy lỗ nếu lắp vào lỗ ren kín.

Quy trình Tháo gỡ:

• Sử dụng dụng cụ 32mm tương ứng có tay đòn dài hoặc súng mở ốc công nghiệp để tạo đủ lực.
• Dùng dầu thấm (penetrating oil) trước 20-30 phút nếu bulong có dấu hiệu bị rỉ sét hoặc kẹt cứng.

11. Bí quyết nhận biết Bulong Inox 304 thật và giả

Để đảm bảo chất lượng công trình, hãy kiểm tra bulong theo các bước:

• Kiểm tra ký hiệu: Đầu mũ phải có chữ A2-70 và logo nhà sản xuất dập chìm rõ nét, sâu.
• Kiểm tra từ tính: Inox 304 chuẩn thường không hút hoặc hút rất nhẹ nam châm (do gia công nguội đầu mũ M22 lớn). Nếu hút mạnh như sắt, có thể là thép thường hoặc Inox 201.
• Dùng thuốc thử: Dung dịch axit thử Inox sẽ cho màu xám/xanh với Inox 304, và màu đỏ gạch với Inox 201.

12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M22x60 uy tín

a. Giá bán tham khảo tại Mecsu: 32,868 đ / Cái (đã bao gồm VAT)

Lưu ý: Giá trên là giá bán lẻ tham khảo. Đối với đơn hàng số lượng lớn hoặc dự án, vui lòng liên hệ trực tiếp để nhận báo giá ưu đãi và chiết khấu tốt nhất.

b. Tại sao nên chọn mua Bulong tại Mecsu?

• Chất lượng đảm bảo: Cam kết 100% Inox 304 chuẩn, có đầy đủ CO/CQ.
• Tồn kho sẵn có: Đáp ứng nhanh chóng các size “khủng” như M22, M24…
• Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật tận tâm, giao hàng nhanh chóng toàn quốc.

KHÁM PHÁ KHO BULONG INOX CHÍNH HÃNG TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M22x60

a. Bulong M22x60 dùng cờ lê bao nhiêu?

Theo tiêu chuẩn DIN 933, bulong M22 sử dụng khóa (cờ lê/tuýp) kích thước 32mm.

b. Bulong M22x60 có thể kẹp vật liệu dày bao nhiêu?

Chiều dài thân là 60mm. Nếu dùng đai ốc, bạn cần trừ đi chiều dày đai ốc M22 (khoảng 18mm), long đền phẳng (3mm), long đền vênh (5mm) và phần ren thừa ra. Vậy độ dày kẹp tối đa an toàn chỉ khoảng 30mm – 34mm. Thường loại này dùng để vặn trực tiếp vào lỗ ren trên thân máy hoặc kẹp mặt bích mỏng.

c. Tại sao bắt buộc dùng mỡ chống kẹt cho M22?

M22 có diện tích tiếp xúc ren cực lớn. Khi siết lực mạnh, ma sát sinh nhiệt cực nhanh, dễ làm bề mặt Inox nóng chảy và dính vào nhau (galling). Mỡ bôi trơn là bắt buộc để ngăn chặn điều này, bảo vệ ren.

d. Có cần long đền cho bulong M22 không?

Rất cần thiết. Với lực siết cực lớn của M22, long đền phẳng dày (DIN 125A) là bắt buộc để phân bố áp lực, tránh làm lún bề mặt chi tiết, đặc biệt là các bề mặt sơn hoặc mềm hơn thép.

14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp

Mọi thắc mắc về thông số kỹ thuật, lựa chọn vật liệu hay quy cách lắp đặt, quý khách hàng đừng ngần ngại liên hệ với Mecsu. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng lắng nghe và giải đáp.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn

15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

a. Bài học thực tế: Vấn đề “cháy ren” (Galling) ở size lớn

M22 là kích thước có nguy cơ cháy ren rất cao khi dùng Inox. Ma sát lớn sinh nhiệt nhanh. Mecsu khuyến nghị khách hàng tuyệt đối không dùng súng bắn ốc tốc độ cao để siết bulong M22 Inox khi chưa bôi trơn. Hãy siết bằng tay hoặc máy có kiểm soát tốc độ/lực để tránh làm hỏng mối ghép đắt tiền.

b. Lời khuyên chuyên gia

“Khi thiết kế lỗ chờ cho bulong M22, hãy khoan lỗ có đường kính khoảng 24mm (lỗ thông). Điều này giúp việc lắp đặt dễ dàng hơn và tránh ứng suất cắt không mong muốn lên thân bulong nếu các lỗ không thẳng hàng tuyệt đối, đặc biệt với bulong chịu lực lớn.”
— Kỹ sư Cơ khí, Chuyên gia Ứng dụng tại Mecsu.

c. Nguồn tham khảo

Thông tin trong bài viết được tổng hợp dựa trên các tiêu chuẩn kỹ thuật quốc tế và kinh nghiệm thực tiễn:

• DIN Standard Catalog (Tiêu chuẩn DIN 933).
• ISO 3506: Mechanical properties of corrosion-resistant stainless steel fasteners.
• Dữ liệu kỹ thuật và phản hồi từ khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Lưu ý: Hình ảnh sản phẩm trong bài viết mang tính chất minh họa. Sản phẩm thực tế có thể có sự khác biệt nhỏ về màu sắc hoặc chi tiết bề mặt tùy theo lô sản xuất, nhưng luôn đảm bảo đúng thông số kỹ thuật cam kết.
