Phân Tích Kỹ Thuật Chuyên Sâu: Bulong Inox 304 DIN933 M16x45
Mục Lục
- 1. Bulong Inox 304 DIN933 M16x45 là gì? Đặc tính kỹ thuật nổi bật
- 2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M16x45
- 3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M16x45
- 4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M16
- 5. Khả năng chịu tải trọng của Bulong Inox 304 M16x45 (A2-70)
- 6. Các phương pháp phân loại Bulong Inox 304 phổ biến
- 7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M16x45
- 8. Ứng dụng thực tế của Bulong Inox 304 M16x45 trong công nghiệp
- 9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304
- 10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M16
- 11. Bí quyết nhận biết Bulong Inox 304 thật và giả
- 12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M16x45 uy tín
- 13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M16x45
- 14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp
- 15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

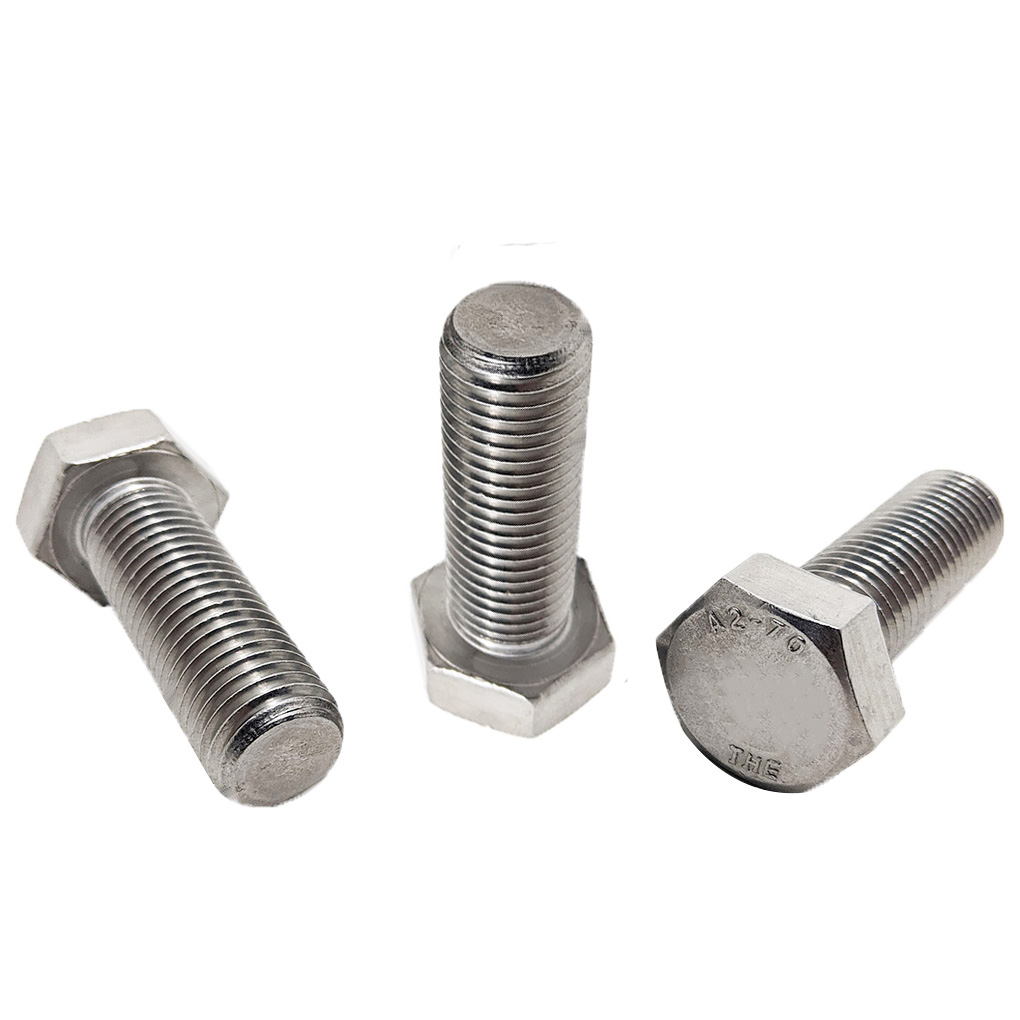

1. Bulong Inox 304 DIN933 M16x45 là gì? Đặc tính kỹ thuật nổi bật
Bulong Inox 304 DIN933 M16x45 là dòng sản phẩm lắp xiết cơ khí hạng nặng (Heavy Duty), nổi bật với đường kính thân lớn (M16) và chiều dài ngắn (45mm). Được chế tạo hoàn toàn từ thép không gỉ Inox 304 (tương đương mác thép A2 hoặc SUS304), sản phẩm này là giải pháp tối ưu cho các mối ghép chịu lực lớn, rung động mạnh và yêu cầu khả năng chống ăn mòn cao trong môi trường biển hoặc hóa chất.
Mã sản phẩm M16x45 biểu thị đường kính ren là 16mm (M16) và chiều dài phần thân là 45mm. Sản phẩm tuân thủ tiêu chuẩn DIN 933, nghĩa là toàn bộ phần thân bulong được tiện ren suốt từ đầu đến sát mũ. Tỷ lệ giữa đường kính lớn và chiều dài ngắn (tỷ lệ gần 1:3) tạo nên một kết cấu cực kỳ cứng vững, thường được mệnh danh là “chốt chặn thép”, chuyên dùng để liên kết các bệ máy lớn, mặt bích đường ống áp lực cao hoặc chân đế cột thép.
2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M16x45
d: Đường kính ren | l: Chiều dài | k: Chiều cao đầu | s: Size khóa
| Thông số kỹ thuật | Giá trị chi tiết |
|---|---|
| Mã đặt hàng | 0054488 |
| Mã sản phẩm | B01M1601045TH00 |
| Hệ kích thước | Met (Metric) |
| Loại sản phẩm | Bulong lục giác ngoài |
| Tiêu chuẩn | DIN 933 (Ren suốt) |
| Size ren (d) | M16 |
| Bước ren | 2 mm (Ren thô) |
| Chiều dài (l) | 45 mm |
| Chiều cao đầu (k) | 10 mm |
| Size khóa (s) | 24 mm |
| Loại đầu | Đầu Lục Giác |
| Vật liệu | Inox 304 (A2) |
| Cấp bền | A2-70 |
| Phân Bố Ren | Ren Suốt toàn thân |
| Ngành Hàng | Đóng Tàu – Dự Án Dầu Khí |
| Xuất xứ | Trung Quốc |

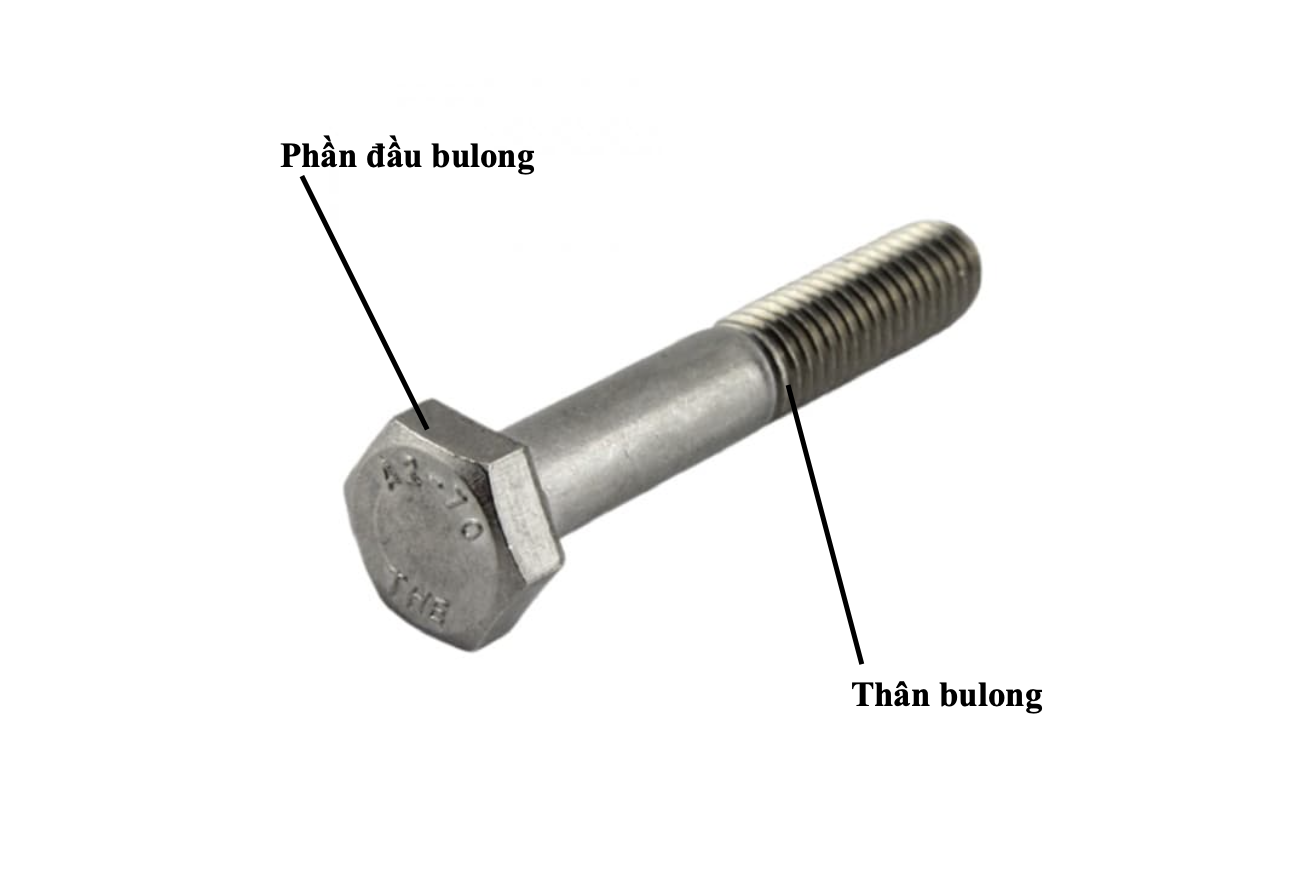

3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M16x45
Bulong Inox 304 M16x45 được thiết kế với kích thước lớn, đảm bảo độ bền vững tối đa:
- Phần mũ (Đầu bulong): Được dập hình lục giác đều 6 cạnh, kích thước khóa (size s) lên tới 24mm. Đây là kích thước khóa lớn, yêu cầu sử dụng cờ lê lớn hoặc súng bắn ốc chuyên dụng. Chiều dày mũ 10mm đảm bảo chịu được lực siết (torque) cực đại mà không bị trượt giác hay biến dạng.
- Phần thân (Thân bulong): Là khối trụ có đường kính 16mm và chiều dài 45mm. Theo chuẩn DIN 933, ren được tiện suốt chiều dài thân với bước ren thô 2mm. Cấu trúc ngắn và đường kính lớn này giúp bulong có khả năng chịu lực cắt (shear force) xuất sắc, lý tưởng cho các vị trí chịu tải trọng ngang lớn.

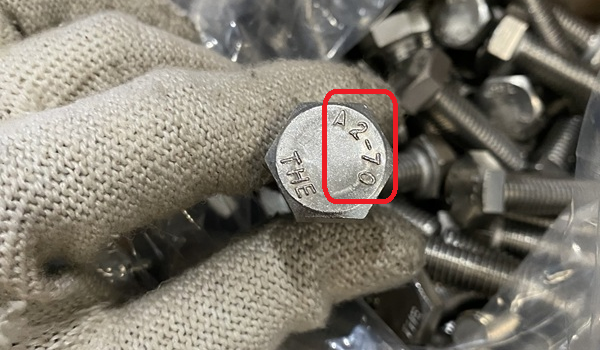

4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M16
Trên đầu bulong M16x45 thường dập ký hiệu A2-70. Đây là thông số kỹ thuật quan trọng theo tiêu chuẩn ISO 3506:
- A2: Chỉ định nhóm vật liệu thép không gỉ Austenitic 304. “A” là Austenitic, “2” là loại hợp kim phổ biến nhất (18% Crom, 8% Niken), cân bằng tốt giữa chi phí, khả năng gia công và chống ăn mòn.
- 70: Biểu thị cấp bền (Tensile Strength). Số 70 nghĩa là giới hạn bền đứt tối thiểu của bulong đạt 700 N/mm² (MPa).
- Giới hạn chảy (Yield Strength) của bulong A2-70 thường đạt khoảng 450 MPa, đảm bảo khả năng chịu tải trọng lớn mà không bị biến dạng vĩnh viễn.
5. Khả năng chịu tải trọng của Bulong Inox 304 M16x45 (A2-70)
Với cấp bền A2-70, Bulong Inox 304 M16x45 có các thông số chịu lực ấn tượng:
- Giới hạn bền kéo: Tối thiểu 700 MPa.
- Giới hạn chảy: Tối thiểu 450 MPa.
Kích thước M16 thuộc nhóm bulong chịu lực lớn trong công nghiệp nặng. Với chiều dài 45mm, bulong này có tỷ lệ L/D (chiều dài/đường kính) nhỏ hơn 3, mang lại độ cứng vững tuyệt đối. Nó được thiết kế để chịu các tải trọng tĩnh và động lớn, đặc biệt là lực cắt tại các khớp nối máy, chân đế động cơ hoặc các mặt bích chịu áp lực.
6. Các phương pháp phân loại Bulong Inox 304 phổ biến
Hiểu rõ phân loại giúp chọn đúng sản phẩm cho ứng dụng cụ thể:
Phân loại theo cấu trúc thân ren:
- Ren suốt (DIN 933): Sản phẩm M16x45 này là ren suốt. Ren phủ kín toàn bộ thân bulong, thích hợp cho các liên kết xuyên qua vật liệu dày (khoảng 30mm) mà cần siết chặt từ cả hai phía hoặc vặn vào lỗ ren sâu trên thân máy (blind holes).
- Ren lửng (DIN 931): Thường chỉ áp dụng cho các bulong M16 có chiều dài lớn hơn (thường > 65-70mm) để tận dụng phần thân trơn chịu lực cắt tốt hơn.
Phân loại theo bước ren:
- Ren thô (Coarse Thread): Bước ren 2mm (đối với M16). Đây là chuẩn thông dụng nhất, chịu lực tốt, lắp đặt nhanh và ít bị kẹt ren trong môi trường bụi bẩn công nghiệp.
- Ren mịn (Fine Thread): Bước ren nhỏ hơn (ví dụ M16x1.5). Dùng cho các ứng dụng cần tinh chỉnh chính xác cao hoặc chịu rung động mạnh để chống tự tháo.
7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M16x45
Đặc điểm của bulong này mang lại những lợi thế và hạn chế riêng:
Ưu điểm:
- Độ bền và cứng vững: Thân M16 to, chắc chắn, chịu được tải trọng cực lớn và va đập mạnh.
- Chống ăn mòn xuất sắc: Bền bỉ trong môi trường ẩm ướt, hóa chất nhẹ, dầu khí nhờ vật liệu Inox 304.
- Kích thước tối ưu: Chiều dài 45mm rất phù hợp để kết nối các mặt bích công nghiệp lớn, chân máy bơm công suất cao hoặc khung dầm thép I, H.
Hạn chế:
- Yêu cầu không gian lắp đặt: Đầu lục giác 24mm cần không gian đủ rộng để đưa cờ lê lớn vào thao tác.
- Trọng lượng: Nặng hơn đáng kể so với các size nhỏ, cần lưu ý trong các ứng dụng nhạy cảm về trọng lượng tổng thể.
- Giá thành: M16 tiêu tốn nhiều vật liệu, giá thành cao hơn các size phổ thông.

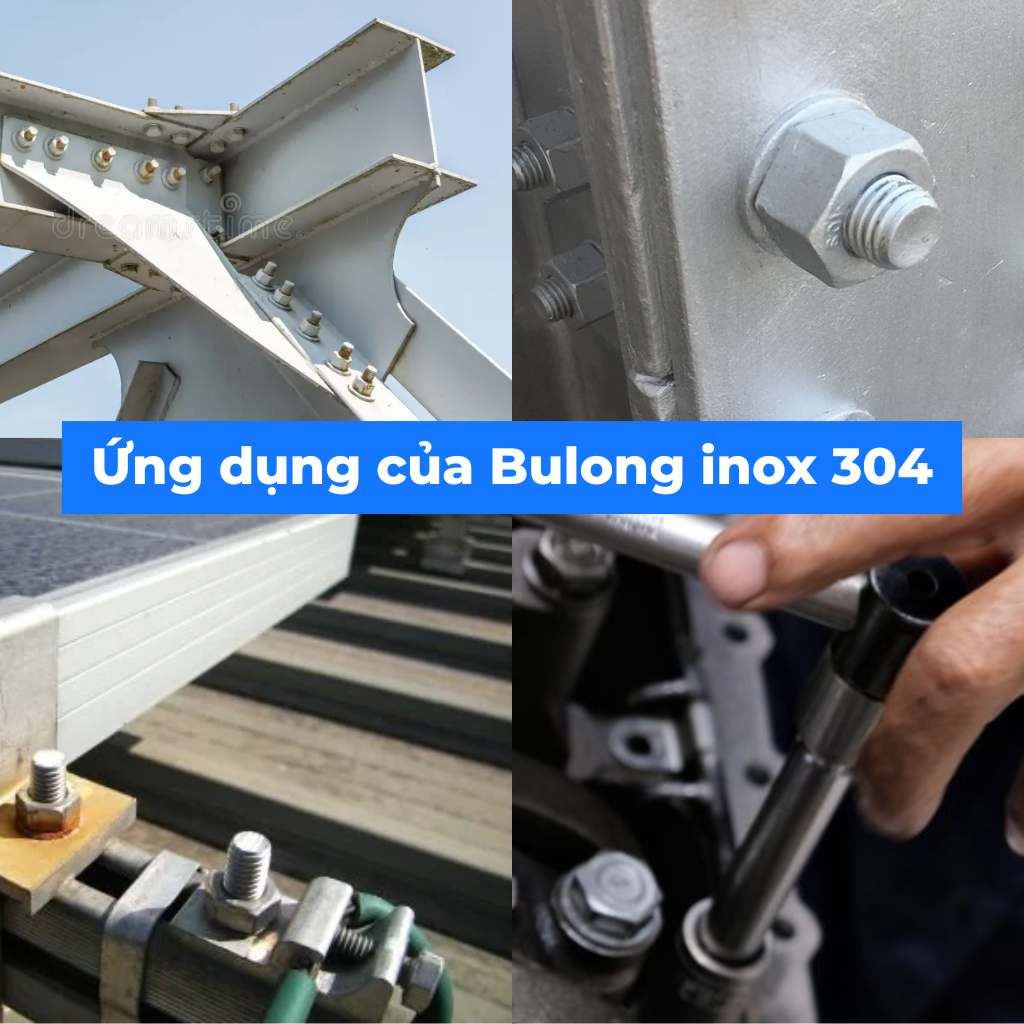

8. Ứng dụng thực tế của Bulong Inox 304 M16x45 trong công nghiệp
Bulong M16x45 thường được dùng trong các ứng dụng công nghiệp nặng, đặc biệt là các lĩnh vực yêu cầu độ bền và chống ăn mòn:
- Ngành Đóng tàu & Hàng hải: Liên kết các cấu kiện trên boong tàu, hệ thống neo, tời kéo và các thiết bị chịu sự ăn mòn của hơi muối biển.
- Công nghiệp Dầu khí & Hóa chất: Lắp ráp các mặt bích đường ống dẫn dầu/khí áp lực cao, van điều khiển lớn, bồn bể áp lực.
- Chế tạo máy hạng nặng: Cố định chân máy nén khí công nghiệp, máy phát điện, hệ thống băng tải tải trọng lớn, máy ép thủy lực.
- Hệ thống xử lý nước: Lắp đặt các bơm công suất lớn, hệ thống lọc nước quy mô công nghiệp nơi có độ ẩm cao thường xuyên.

9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304
Inox 304 duy trì khả năng chống oxy hóa tốt ở nhiệt độ cao:
- Hoạt động liên tục: Lên tới 925°C.
- Hoạt động không liên tục: Lên tới 870°C.
Tuy nhiên, cần lưu ý rằng độ bền cơ học (Yield Strength) của Inox 304 sẽ giảm đi khi nhiệt độ tăng. Đối với M16 chịu tải lớn, nếu làm việc ở nhiệt độ trên 400°C, cần tính toán lại hệ số an toàn hoặc chuyển sang các vật liệu chịu nhiệt chuyên dụng như Inox 310S để đảm bảo an toàn.
10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M16
Để đảm bảo hiệu suất tối đa và an toàn cho bulong M16x45, việc lắp đặt cần chú ý:
Quy trình Lắp đặt:
- Chuẩn bị: Cờ lê hoặc đầu khẩu (tuýp) size 24mm. Bắt buộc dùng cờ lê lực (torque wrench) để đảm bảo đạt đủ mô-men xoắn chuẩn cho size lớn này (thường > 120 Nm).
- Bôi trơn: Bôi mỡ bò hoặc chất chống kẹt (anti-seize) là bắt buộc đối với size lớn M16 để tránh hiện tượng “cháy ren” (galling) do ma sát nhiệt lớn khi siết với lực mạnh.
- Thao tác: Siết thẳng tay, dùng lực đều. Đảm bảo bulong không bị chạm đáy lỗ nếu lắp vào lỗ ren kín.
Quy trình Tháo gỡ:
- Sử dụng dụng cụ 24mm tương ứng có tay đòn dài để tạo đủ lực mô-men xoắn mở.
- Dùng dầu thấm (penetrating oil) trước 15-20 phút nếu bulong có dấu hiệu bị rỉ sét hoặc kẹt cứng để bảo vệ ren.
11. Bí quyết nhận biết Bulong Inox 304 thật và giả
Để đảm bảo chất lượng công trình, hãy kiểm tra bulong theo các bước:
- Kiểm tra ký hiệu: Đầu mũ phải có chữ A2-70 và logo nhà sản xuất dập chìm rõ nét, sâu.
- Kiểm tra từ tính: Inox 304 chuẩn thường không hút hoặc hút rất nhẹ nam châm (do gia công nguội đầu mũ M16 lớn). Nếu hút mạnh như sắt, có thể là thép thường hoặc Inox 201.
- Dùng thuốc thử: Dung dịch axit thử Inox sẽ cho màu xám/xanh với Inox 304, và màu đỏ gạch với Inox 201.
12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M16x45 uy tín
a. Giá bán tham khảo tại Mecsu: 11,368 đ / Cái (đã bao gồm VAT)
Lưu ý: Giá trên là giá bán lẻ tham khảo. Đối với đơn hàng số lượng lớn hoặc dự án, vui lòng liên hệ trực tiếp để nhận báo giá ưu đãi và chiết khấu tốt nhất.
b. Tại sao nên chọn mua Bulong tại Mecsu?
- Chất lượng đảm bảo: Cam kết 100% Inox 304 chuẩn, có đầy đủ CO/CQ.
- Tồn kho sẵn có: Đáp ứng nhanh chóng các size lớn như M16, M20…
- Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật tận tâm, giao hàng nhanh chóng toàn quốc.
KHÁM PHÁ KHO BULONG INOX CHÍNH HÃNG TẠI MECSU
13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M16x45
a. Bulong M16x45 dùng cờ lê bao nhiêu?
Theo tiêu chuẩn DIN 933, bulong M16 sử dụng khóa (cờ lê/tuýp) kích thước 24mm.
b. Bulong M16x45 có thể kẹp vật liệu dày bao nhiêu?
Chiều dài thân là 45mm. Nếu dùng đai ốc, bạn cần trừ đi chiều dày đai ốc M16 (khoảng 13mm), long đền phẳng (3mm), long đền vênh (4mm) và phần ren thừa ra (khoảng 6-8mm). Vậy độ dày kẹp tối đa an toàn là khoảng 17mm – 20mm. Nếu vặn vào lỗ ren có sẵn (ví dụ thân máy) thì độ sâu lỗ ren cần khoảng 20-25mm.
c. Tại sao cần dùng mỡ chống kẹt cho M16?
M16 có diện tích tiếp xúc ren rất lớn. Khi siết, ma sát sinh nhiệt cực nhanh, dễ làm bề mặt Inox nóng chảy và dính vào nhau (hiện tượng galling). Mỡ bôi trơn (như mỡ bò hoặc mỡ đồng) là bắt buộc để ngăn chặn điều này.
d. Có cần long đền cho bulong M16 không?
Rất cần thiết. Với lực siết cực lớn của M16, long đền phẳng dày (DIN 125A) là bắt buộc để phân bố áp lực, tránh làm lún bề mặt chi tiết, đặc biệt là các bề mặt sơn hoặc mềm hơn thép.
14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp
Mọi thắc mắc về thông số kỹ thuật, lựa chọn vật liệu hay quy cách lắp đặt, quý khách hàng đừng ngần ngại liên hệ với Mecsu. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng lắng nghe và giải đáp.
Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn
15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu
a. Bài học thực tế: Vấn đề “cháy ren” (Galling) ở size lớn M16
M16 là kích thước có nguy cơ cháy ren rất cao khi dùng Inox nếu thao tác sai. Mecsu khuyến nghị khách hàng tuyệt đối không dùng súng bắn ốc tốc độ cao để siết bulong M16 Inox khi chưa bôi trơn. Hãy siết bằng tay hoặc máy có kiểm soát tốc độ/lực (low RPM) để tránh làm hỏng mối ghép đắt tiền.
b. Lời khuyên chuyên gia
“Khi thiết kế lỗ chờ cho bulong M16, hãy khoan lỗ có đường kính khoảng 17.5mm-18mm (lỗ thông). Điều này giúp việc lắp đặt dễ dàng hơn và tránh ứng suất cắt không mong muốn lên thân bulong nếu các lỗ không thẳng hàng tuyệt đối, đặc biệt với bulong chịu lực lớn.”
— Kỹ sư Cơ khí, Chuyên gia Ứng dụng tại Mecsu.
c. Nguồn tham khảo
Thông tin trong bài viết được tổng hợp dựa trên các tiêu chuẩn kỹ thuật quốc tế và kinh nghiệm thực tiễn:
- DIN Standard Catalog (Tiêu chuẩn DIN 933).
- ISO 3506: Mechanical properties of corrosion-resistant stainless steel fasteners.
- Dữ liệu kỹ thuật và phản hồi từ khách hàng của Mecsu.
Biên soạn bởi: Đội ngũ Kỹ sư Mecsu
Lưu ý: Hình ảnh sản phẩm trong bài viết mang tính chất minh họa. Sản phẩm thực tế có thể có sự khác biệt nhỏ về màu sắc hoặc chi tiết bề mặt tùy theo lô sản xuất, nhưng luôn đảm bảo đúng thông số kỹ thuật cam kết.
