Bulong Inox 304 M16x50 – Ren Sâu, Siêu Chịu Lực

Phân Tích Kỹ Thuật Chuyên Sâu: Bulong Inox 304 DIN933 M16x50

Mục Lục

1. 1. Bulong Inox 304 DIN933 M16x50 là gì? Đặc tính kỹ thuật nổi bật
2. 2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M16x50
3. 3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M16x50
4. 4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M16
5. 5. Khả năng chịu tải trọng của Bulong Inox 304 M16x50 (A2-70)
6. 6. Các phương pháp phân loại Bulong Inox 304 phổ biến
7. 7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M16x50
8. 8. Ứng dụng thực tế của Bulong Inox 304 M16x50 trong công nghiệp
9. 9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304
10. 10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M16
11. 11. Bí quyết nhận biết Bulong Inox 304 thật và giả
12. 12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M16x50 uy tín
13. 13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M16x50
14. 14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp
15. 15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

1. Bulong Inox 304 DIN933 M16x50 là gì? Đặc tính kỹ thuật nổi bật

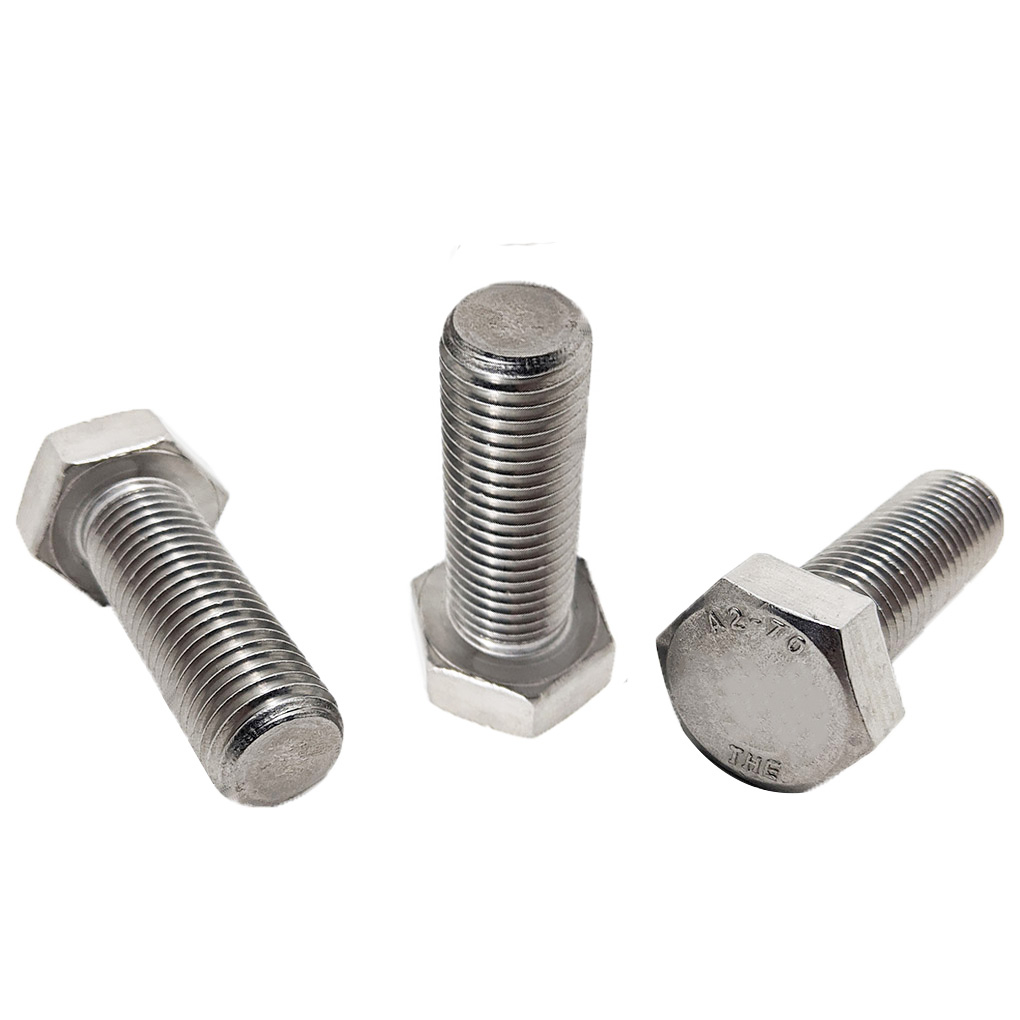

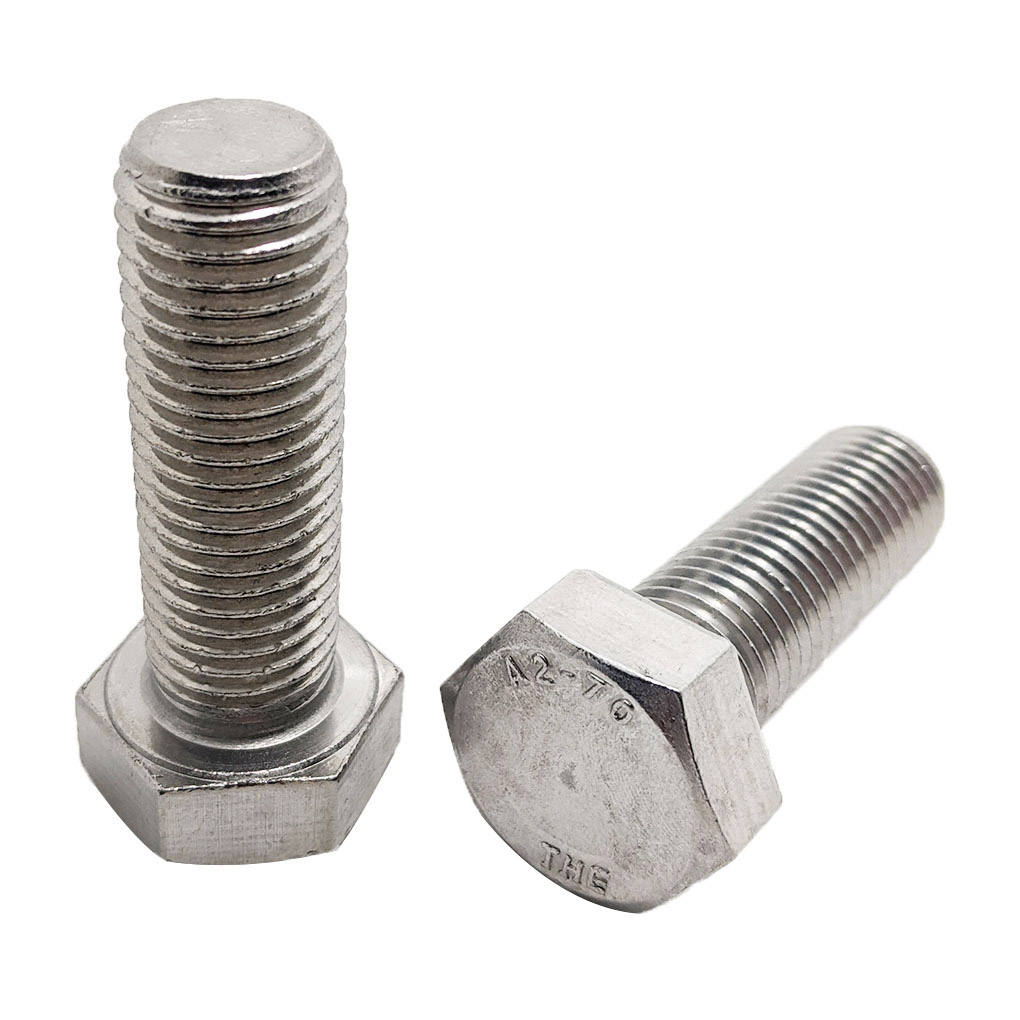

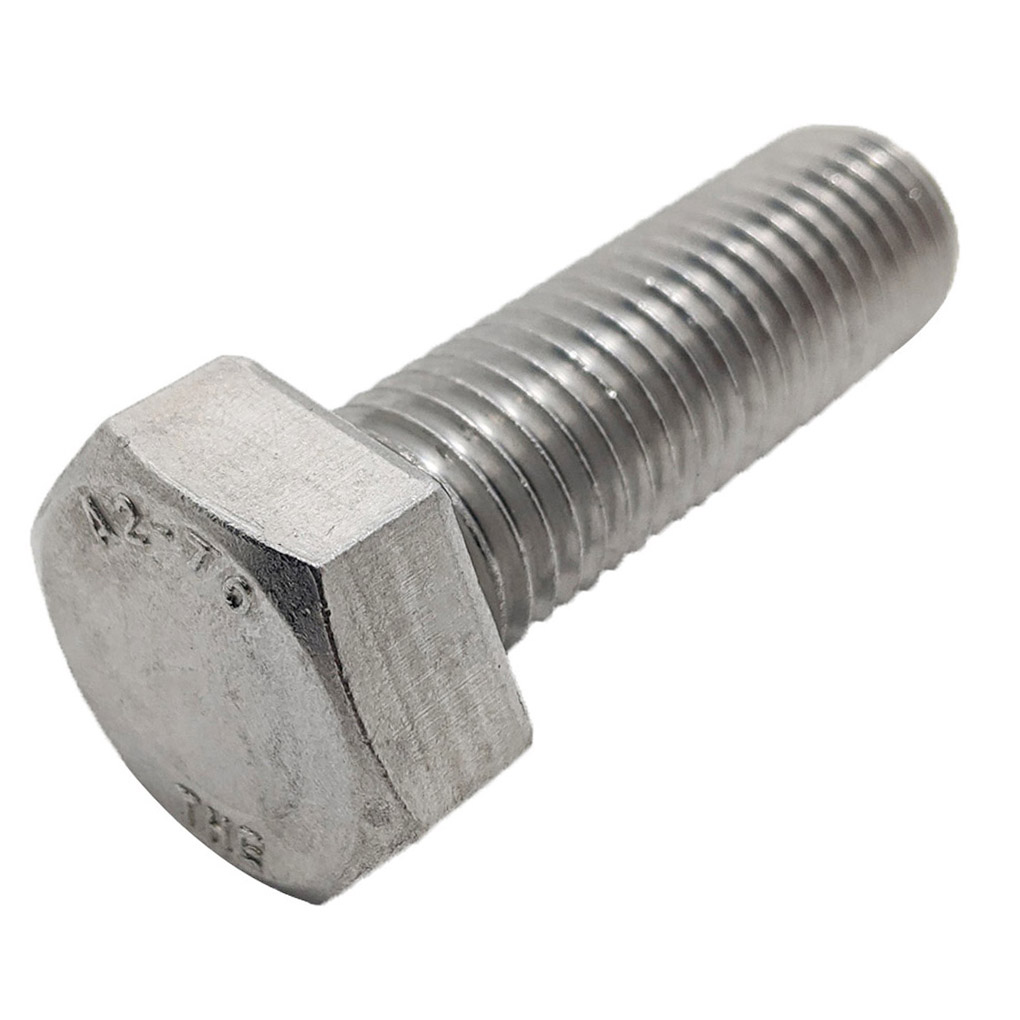

Bulong Inox 304 DIN933 M16x50 là sản phẩm lắp xiết cơ khí hạng nặng (Heavy Duty), được định danh bởi đường kính thân lớn (M16) và chiều dài trung bình (50mm). Được gia công hoàn toàn từ vật liệu thép không gỉ Inox 304 (tương đương mác thép A2 hoặc SUS304), sản phẩm này là lựa chọn tối ưu cho các mối ghép cần chịu tải trọng lớn, độ rung cao và yêu cầu khả năng chống ăn mòn khắt khe trong môi trường biển hoặc hóa dầu.

Mã sản phẩm M16x50 biểu thị đường kính ren là 16mm (M16) và chiều dài phần thân là 50mm. Tuân thủ tiêu chuẩn DIN 933, toàn bộ phần thân bulong được tiện ren suốt từ đầu đến sát mũ lục giác. Tỷ lệ giữa đường kính lớn và chiều dài 50mm tạo nên một kết cấu cực kỳ cứng vững, thường được sử dụng để liên kết các mặt bích đường ống lớn, bệ máy công nghiệp nặng hoặc neo giữ các kết cấu thép chịu lực.

2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M16x50

d: Đường kính ren | l: Chiều dài | k: Chiều cao đầu | s: Size khóa

Thông số kỹ thuật	Giá trị chi tiết
Mã đặt hàng	0054489
Mã sản phẩm	B01M1601050TH00
Hệ kích thước	Met (Metric)
Loại sản phẩm	Bulong lục giác ngoài
Tiêu chuẩn	DIN 933 (Ren suốt)
Size ren (d)	M16
Bước ren	2 mm (Ren thô)
Chiều dài (l)	50 mm
Chiều cao đầu (k)	10 mm
Size khóa (s)	24 mm
Loại đầu	Đầu Lục Giác
Vật liệu	Inox 304 (A2)
Cấp bền	A2-70
Phân Bố Ren	Ren Suốt toàn thân
Ngành Hàng	Đóng Tàu – Dự Án Dầu Khí
Xuất xứ	Trung Quốc

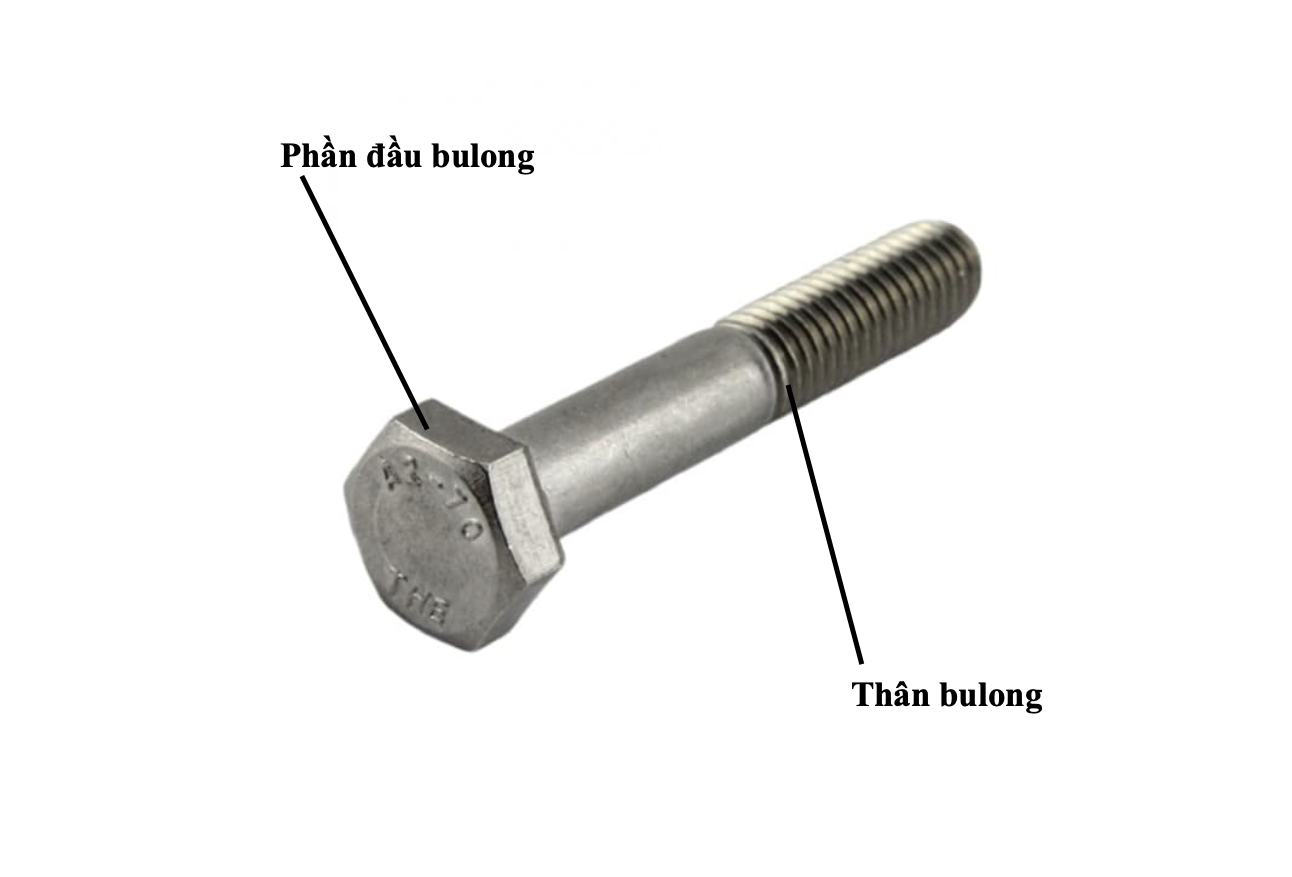

3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M16x50

Bulong Inox 304 M16x50 được thiết kế nguyên khối để đảm bảo khả năng chịu tải tối đa:

• Phần mũ (Đầu bulong): Được dập hình lục giác đều 6 cạnh, kích thước khóa (size s) lên tới 24mm. Đây là kích thước khóa lớn, yêu cầu dụng cụ cầm tay hạng nặng hoặc máy siết lực chuyên dụng. Chiều dày mũ 10mm cực kỳ chắc chắn, chịu được mô-men xoắn siết rất cao.
• Phần thân (Thân bulong): Là khối trụ có đường kính 16mm và chiều dài 50mm. Theo chuẩn DIN 933, ren được tiện suốt chiều dài thân với bước ren thô 2mm. Cấu trúc này giúp bulong có độ cứng vững tuyệt vời, chống lại các lực tác động ngang và rung động hiệu quả trong các liên kết máy móc hạng nặng.

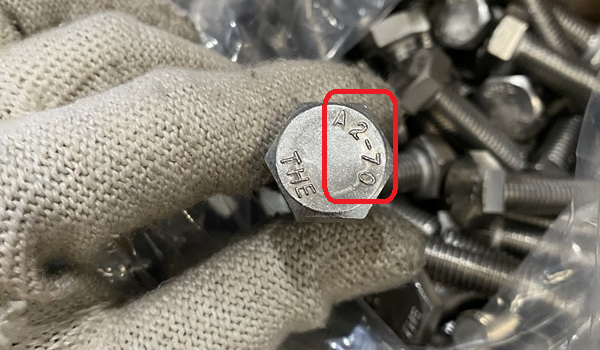

4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M16

Trên đầu bulong M16x50 thường dập ký hiệu A2-70. Đây là thông số kỹ thuật quan trọng theo tiêu chuẩn ISO 3506:

• A2: Chỉ định nhóm vật liệu thép không gỉ Austenitic 304. “A” là Austenitic, “2” là loại hợp kim phổ biến nhất (18% Crom, 8% Niken), có khả năng chống ăn mòn tốt trong điều kiện khí quyển bình thường và môi trường công nghiệp.
• 70: Biểu thị cấp bền (Tensile Strength). Số 70 nghĩa là giới hạn bền đứt tối thiểu của bulong đạt 700 N/mm² (MPa).
• Giới hạn chảy (Yield Strength) của bulong A2-70 thường đạt khoảng 450 MPa, đảm bảo khả năng chịu tải trọng lớn mà không bị biến dạng vĩnh viễn.

5. Khả năng chịu tải trọng của Bulong Inox 304 M16x50 (A2-70)

Với cấp bền A2-70, Bulong Inox 304 M16x50 sở hữu các thông số chịu lực ấn tượng:

• Giới hạn bền kéo: Tối thiểu 700 MPa.
• Giới hạn chảy: Tối thiểu 450 MPa.

Kích thước M16 thuộc nhóm bulong chịu lực lớn trong công nghiệp. Với chiều dài 50mm, bulong này có tỷ lệ L/D (chiều dài/đường kính) xấp xỉ 3.1, mang lại khả năng chịu lực cắt ngang (shear strength) cực kỳ xuất sắc. Nó gần như không thể bị uốn cong dưới các tải trọng thông thường, làm cho nó trở thành lựa chọn hàng đầu cho các chốt định vị chịu lực hoặc các mối ghép mặt bích áp lực cao.

6. Các phương pháp phân loại Bulong Inox 304 phổ biến

Hiểu rõ phân loại giúp chọn đúng sản phẩm cho ứng dụng cụ thể:

Phân loại theo cấu trúc thân ren:

• Ren suốt (DIN 933): Sản phẩm M16x50 này là ren suốt. Ren phủ kín toàn bộ thân bulong, thích hợp cho các liên kết xuyên qua vật liệu dày (khoảng 35-40mm) mà cần siết chặt từ cả hai phía hoặc vặn vào lỗ ren sâu.
• Ren lửng (DIN 931): Thường chỉ áp dụng cho các bulong M16 có chiều dài lớn hơn (thường > 65-70mm) để tận dụng phần thân trơn chịu lực cắt tốt hơn.

Phân loại theo bước ren:

• Ren thô (Coarse Thread): Bước ren 2mm (đối với M16). Đây là chuẩn thông dụng nhất, chịu lực tốt, lắp đặt nhanh và ít bị kẹt ren trong môi trường bụi bẩn công nghiệp.
• Ren mịn (Fine Thread): Bước ren nhỏ hơn (ví dụ M16x1.5). Dùng cho các ứng dụng cần tinh chỉnh chính xác cao hoặc chịu rung động mạnh để chống tự tháo.

7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M16x50

Đặc điểm của bulong này mang lại những lợi thế và hạn chế riêng:

Ưu điểm:

• Độ bền và cứng vững: Thân M16 to, chắc chắn, chịu được tải trọng lớn và va đập mạnh.
• Chống ăn mòn xuất sắc: Bền bỉ trong môi trường ẩm ướt, hóa chất nhẹ, dầu khí nhờ vật liệu Inox 304.
• Kích thước đa dụng: Chiều dài 50mm rất phù hợp để kết nối các mặt bích công nghiệp tiêu chuẩn, chân máy bơm hoặc khung dầm thép.

Hạn chế:

• Yêu cầu không gian lắp đặt: Đầu lục giác 24mm cần không gian đủ rộng để đưa cờ lê lớn vào thao tác.
• Trọng lượng: Nặng hơn đáng kể so với các size nhỏ, cần lưu ý trong các ứng dụng nhạy cảm về trọng lượng tổng thể.
• Giá thành: M16 tiêu tốn nhiều vật liệu, giá thành cao hơn.

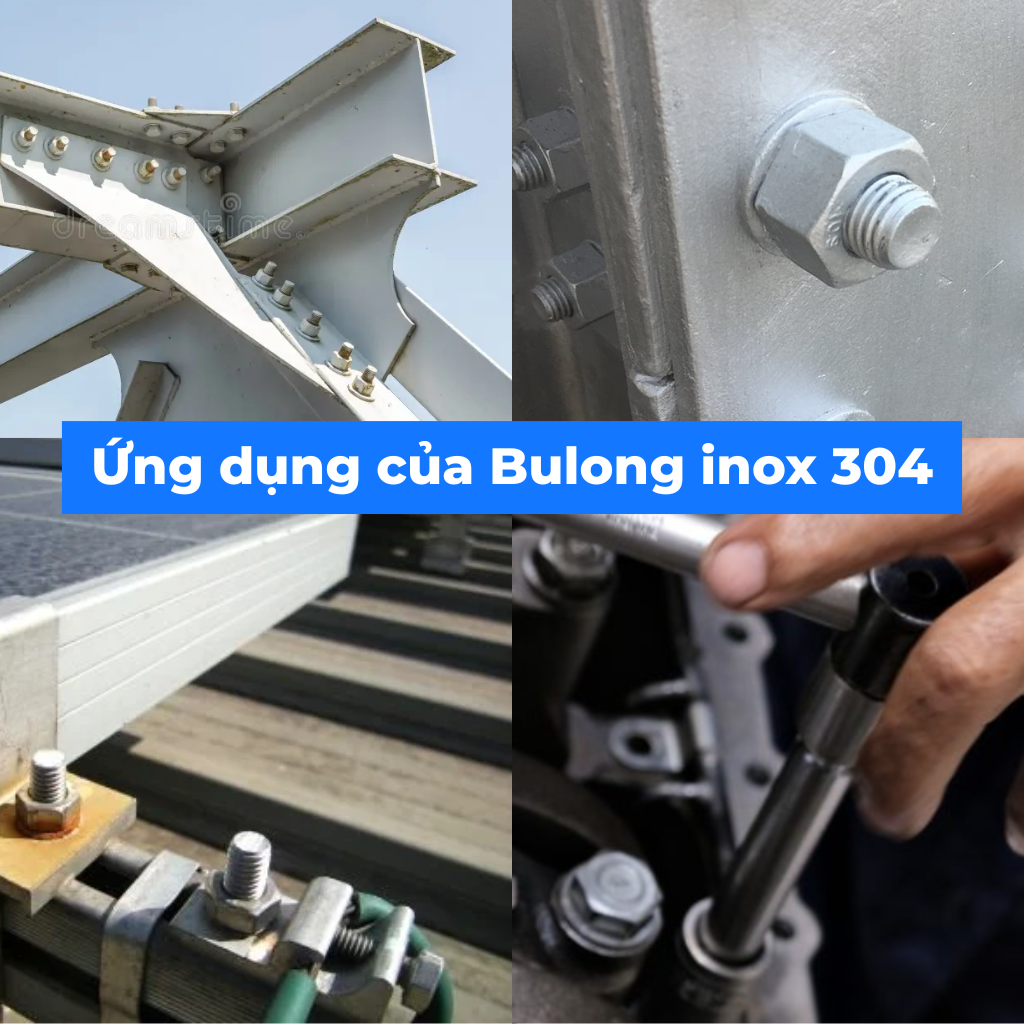

8. Ứng dụng thực tế của Bulong Inox 304 M16x50 trong công nghiệp

Bulong M16x50 thường được dùng trong các ứng dụng công nghiệp nặng, đặc biệt là các lĩnh vực yêu cầu độ bền và chống ăn mòn:

• Ngành Đóng tàu & Hàng hải: Liên kết các cấu kiện trên boong tàu, hệ thống neo, tời kéo và các thiết bị chịu sự ăn mòn của hơi muối biển.

• Công nghiệp Dầu khí & Hóa chất: Lắp ráp các mặt bích đường ống dẫn dầu/khí áp lực cao, van điều khiển lớn, bồn bể áp lực.
• Chế tạo máy hạng nặng: Cố định chân máy nén khí công nghiệp, máy phát điện, hệ thống băng tải tải trọng lớn, máy ép thủy lực.
• Hệ thống xử lý nước: Lắp đặt các bơm công suất lớn, hệ thống lọc nước quy mô công nghiệp nơi có độ ẩm cao thường xuyên.

9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304

Inox 304 duy trì khả năng chống oxy hóa tốt ở nhiệt độ cao:

• Hoạt động liên tục: Lên tới 925°C.
• Hoạt động không liên tục: Lên tới 870°C.

Tuy nhiên, cần lưu ý rằng độ bền cơ học (Yield Strength) của Inox 304 sẽ giảm đi khi nhiệt độ tăng. Đối với M16 chịu tải lớn, nếu làm việc ở nhiệt độ trên 400°C, cần tính toán lại hệ số an toàn hoặc chuyển sang các vật liệu chịu nhiệt chuyên dụng như Inox 310S để đảm bảo an toàn.

10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M16

Để đảm bảo hiệu suất tối đa và an toàn cho bulong M16x50, việc lắp đặt cần chú ý:

Quy trình Lắp đặt:

• Chuẩn bị: Cờ lê hoặc đầu khẩu (tuýp) size 24mm. Bắt buộc dùng cờ lê lực (torque wrench) để đảm bảo đạt đủ mô-men xoắn chuẩn cho size lớn này (thường > 120 Nm).
• Bôi trơn: Bôi mỡ bò hoặc chất chống kẹt (anti-seize) là bắt buộc đối với size lớn M16 để tránh hiện tượng “cháy ren” (galling) do ma sát nhiệt lớn khi siết với lực mạnh.
• Thao tác: Siết thẳng tay, dùng lực đều. Đảm bảo bulong không bị chạm đáy lỗ nếu lắp vào lỗ ren kín.

Quy trình Tháo gỡ:

• Sử dụng dụng cụ 24mm tương ứng có tay đòn dài để tạo đủ lực mô-men xoắn mở.
• Dùng dầu thấm (penetrating oil) trước 15-20 phút nếu bulong có dấu hiệu bị rỉ sét hoặc kẹt cứng để bảo vệ ren.

11. Bí quyết nhận biết Bulong Inox 304 thật và giả

Để đảm bảo chất lượng công trình, hãy kiểm tra bulong theo các bước:

• Kiểm tra ký hiệu: Đầu mũ phải có chữ A2-70 và logo nhà sản xuất dập chìm rõ nét, sâu.
• Kiểm tra từ tính: Inox 304 chuẩn thường không hút hoặc hút rất nhẹ nam châm (do gia công nguội đầu mũ M16 lớn). Nếu hút mạnh như sắt, có thể là thép thường hoặc Inox 201.
• Dùng thuốc thử: Dung dịch axit thử Inox sẽ cho màu xám/xanh với Inox 304, và màu đỏ gạch với Inox 201.

12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M16x50 uy tín

a. Giá bán tham khảo tại Mecsu: 12,009 đ / Cái (đã bao gồm VAT)

Lưu ý: Giá trên là giá bán lẻ tham khảo. Đối với đơn hàng số lượng lớn hoặc dự án, vui lòng liên hệ trực tiếp để nhận báo giá ưu đãi và chiết khấu tốt nhất.

b. Tại sao nên chọn mua Bulong tại Mecsu?

• Chất lượng đảm bảo: Cam kết 100% Inox 304 chuẩn, có đầy đủ CO/CQ.
• Tồn kho sẵn có: Đáp ứng nhanh chóng các size lớn như M16, M20…
• Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật tận tâm, giao hàng nhanh chóng toàn quốc.

KHÁM PHÁ KHO BULONG INOX CHÍNH HÃNG TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M16x50

a. Bulong M16x50 dùng cờ lê bao nhiêu?

Theo tiêu chuẩn DIN 933, bulong M16 sử dụng khóa (cờ lê/tuýp) kích thước 24mm.

b. Bulong M16x50 có thể kẹp vật liệu dày bao nhiêu?

Chiều dài thân là 50mm. Nếu dùng đai ốc, bạn cần trừ đi chiều dày đai ốc M16 (khoảng 13mm), long đền phẳng (3mm), long đền vênh (4mm) và phần ren thừa ra (khoảng 6-8mm). Vậy độ dày kẹp tối đa an toàn là khoảng 22mm – 24mm. Nếu vặn vào lỗ ren có sẵn (ví dụ thân máy) thì độ sâu lỗ ren cần khoảng 25-30mm.

c. Tại sao cần dùng mỡ chống kẹt cho M16?

M16 có diện tích tiếp xúc ren rất lớn. Khi siết, ma sát sinh nhiệt cực nhanh, dễ làm bề mặt Inox nóng chảy và dính vào nhau (hiện tượng galling). Mỡ bôi trơn (như mỡ bò hoặc mỡ đồng) là bắt buộc để ngăn chặn điều này.

d. Có cần long đền cho bulong M16 không?

Rất cần thiết. Với lực siết cực lớn của M16, long đền phẳng dày (DIN 125A) là bắt buộc để phân bố áp lực, tránh làm lún bề mặt chi tiết, đặc biệt là các bề mặt sơn hoặc mềm hơn thép.

14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp

Mọi thắc mắc về thông số kỹ thuật, lựa chọn vật liệu hay quy cách lắp đặt, quý khách hàng đừng ngần ngại liên hệ với Mecsu. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng lắng nghe và giải đáp.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn

15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

a. Bài học thực tế: Vấn đề “cháy ren” (Galling) ở size lớn M16

M16 là kích thước có nguy cơ cháy ren rất cao khi dùng Inox nếu thao tác sai. Mecsu khuyến nghị khách hàng tuyệt đối không dùng súng bắn ốc tốc độ cao để siết bulong M16 Inox khi chưa bôi trơn. Hãy siết bằng tay hoặc máy có kiểm soát tốc độ/lực (low RPM) để tránh làm hỏng mối ghép đắt tiền.

b. Lời khuyên chuyên gia

“Khi thiết kế lỗ chờ cho bulong M16, hãy khoan lỗ có đường kính khoảng 17.5mm-18mm (lỗ thông). Điều này giúp việc lắp đặt dễ dàng hơn và tránh ứng suất cắt không mong muốn lên thân bulong nếu các lỗ không thẳng hàng tuyệt đối, đặc biệt với bulong chịu lực lớn.”
— Kỹ sư Cơ khí, Chuyên gia Ứng dụng tại Mecsu.

c. Nguồn tham khảo

Thông tin trong bài viết được tổng hợp dựa trên các tiêu chuẩn kỹ thuật quốc tế và kinh nghiệm thực tiễn:

• DIN Standard Catalog (Tiêu chuẩn DIN 933).
• ISO 3506: Mechanical properties of corrosion-resistant stainless steel fasteners.
• Dữ liệu kỹ thuật và phản hồi từ khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Lưu ý: Hình ảnh sản phẩm trong bài viết mang tính chất minh họa. Sản phẩm thực tế có thể có sự khác biệt nhỏ về màu sắc hoặc chi tiết bề mặt tùy theo lô sản xuất, nhưng luôn đảm bảo đúng thông số kỹ thuật cam kết.
