Phân Tích Kỹ Thuật Chuyên Sâu: Bulong Inox 304 DIN933 M14x50

Mục Lục

1. 1. Bulong Inox 304 DIN933 M14x50 là gì? Đặc tính kỹ thuật nổi bật
2. 2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M14x50
3. 3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M14x50
4. 4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M14
5. 5. Khả năng chịu tải trọng của Bulong Inox 304 M14x50 (A2-70)
6. 6. Các phương pháp phân loại Bulong Inox 304 phổ biến
7. 7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M14x50
8. 8. Ứng dụng thực tế của Bulong Inox 304 M14x50 trong công nghiệp
9. 9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304
10. 10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M14
11. 11. Bí quyết nhận biết Bulong Inox 304 thật và giả
12. 12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M14x50 uy tín
13. 13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M14x50
14. 14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp
15. 15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

1. Bulong Inox 304 DIN933 M14x50 là gì? Đặc tính kỹ thuật nổi bật

Bulong Inox 304 DIN933 M14x50 là một trong những sản phẩm chủ lực trong dòng vật tư liên kết hạng nặng. Được gia công từ thép không gỉ Inox 304 (tương đương mác thép A2 hoặc SUS304), sản phẩm này cung cấp giải pháp tối ưu cho các mối ghép yêu cầu đường kính lớn để chịu tải trọng cao, đồng thời phải chống chịu được sự ăn mòn của môi trường như trong ngành đóng tàu hay dầu khí.

Tên gọi M14x50 thể hiện các thông số kích thước quan trọng: đường kính ren 14mm (M14) và chiều dài thân bulong là 50mm. Tuân thủ tiêu chuẩn DIN 933, bulong này có phần thân được tiện ren suốt từ đầu đến giác. Với chiều dài 50mm, đây là kích thước tiêu chuẩn vàng cho việc lắp ráp các mặt bích công nghiệp, chân đế máy móc hạng nặng hoặc các kết cấu thép có độ dày trung bình.

2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M14x50

d: Đường kính ren | l: Chiều dài | k: Chiều cao đầu | s: Size khóa

Thông số kỹ thuật	Giá trị chi tiết
Mã đặt hàng	0054468
Mã sản phẩm	B01M1401050TH00
Hệ kích thước	Met (Metric)
Loại sản phẩm	Bulong lục giác ngoài
Tiêu chuẩn	DIN 933 (Ren suốt)
Size ren (d)	M14
Bước ren	2 mm (Ren thô)
Chiều dài (l)	50 mm
Chiều cao đầu (k)	8.8 mm
Size khóa (s)	22 mm
Loại đầu	Đầu Lục Giác
Vật liệu	Inox 304 (A2)
Cấp bền	A2-70
Phân Bố Ren	Ren Suốt toàn thân
Ngành Hàng	Đóng Tàu – Dự Án Dầu Khí
Xuất xứ	Trung Quốc

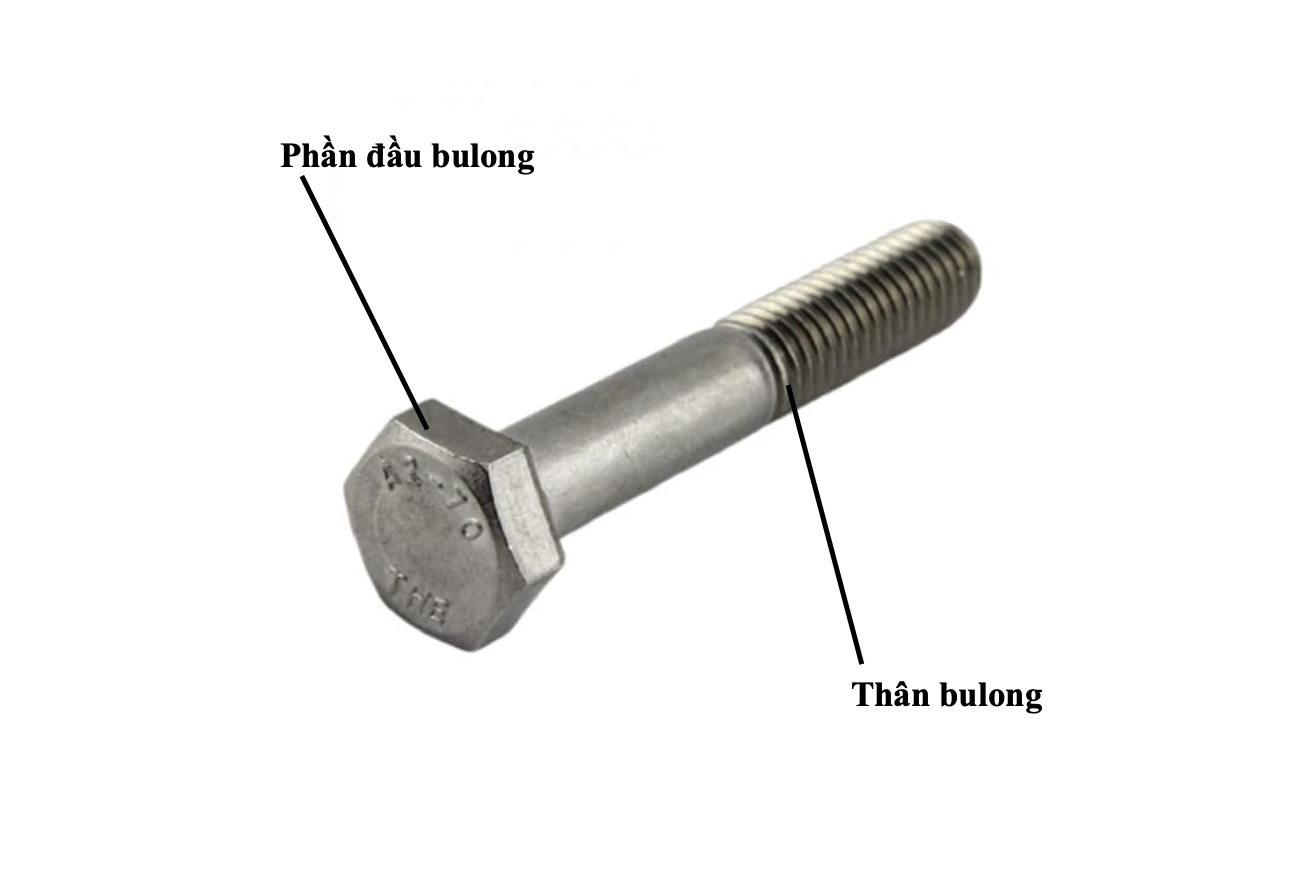

3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M14x50

Bulong Inox 304 M14x50 được thiết kế với độ chính xác cơ khí cao, bao gồm hai thành phần cấu tạo chính:

• Phần mũ (Đầu bulong): Được dập hình lục giác đều 6 cạnh, yêu cầu sử dụng cờ lê hoặc đầu tuýp kích thước 22mm để thao tác siết mở. Kích thước mũ lớn (cao 8.8mm) giúp chịu được mô-men xoắn siết rất cao mà không bị trượt hay biến dạng.
• Phần thân (Thân bulong): Là khối trụ tròn có đường kính 14mm và chiều dài 50mm. Theo chuẩn DIN 933, toàn bộ chiều dài thân được tiện ren với bước ren thô 2mm. Thiết kế ren suốt này cho phép lắp đai ốc ở bất kỳ vị trí nào, tăng tính linh hoạt khi kết nối các chi tiết có độ dày khác nhau.

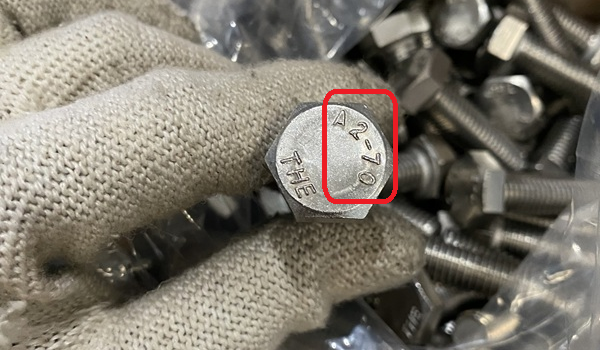

4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M14

Trên bề mặt đầu bulong M14x50 thường dập nổi ký hiệu A2-70. Đây là thông số kỹ thuật quan trọng theo tiêu chuẩn quốc tế ISO 3506:

• A2: Ký hiệu cho nhóm vật liệu thép không gỉ Austenitic 304. “A” đại diện cho Austenitic, “2” là loại hợp kim phổ biến nhất (chứa Crom và Niken), mang lại khả năng chống ăn mòn và độ bền dẻo tuyệt vời.
• 70: Biểu thị cấp bền (Tensile Strength). Số 70 nghĩa là giới hạn bền đứt tối thiểu của bulong đạt 700 N/mm² (MPa).
• Giới hạn chảy (Yield Strength) của bulong A2-70 thường đạt khoảng 450 MPa, đảm bảo khả năng chịu tải trọng lớn mà vẫn giữ được tính đàn hồi.

5. Khả năng chịu tải trọng của Bulong Inox 304 M14x50 (A2-70)

Với cấp bền A2-70, Bulong Inox 304 M14x50 sở hữu các thông số chịu lực ấn tượng:

• Giới hạn bền kéo: Tối thiểu 700 MPa.
• Giới hạn chảy: Tối thiểu 450 MPa.

M14 là kích thước bulong thuộc nhóm chịu lực lớn trong công nghiệp. Với chiều dài 50mm, bulong này có tỷ lệ chiều dài trên đường kính khoảng 3.5, mang lại khả năng chịu lực cắt ngang (shear strength) và lực kéo dọc trục rất cân bằng. Nó được tin dùng cho các kết cấu chịu tải trọng động và tĩnh lớn.

6. Các phương pháp phân loại Bulong Inox 304 phổ biến

Việc hiểu rõ phân loại giúp kỹ sư và người dùng chọn đúng sản phẩm cho ứng dụng cụ thể:

Phân loại theo cấu trúc thân ren:

• Ren suốt (DIN 933): Sản phẩm M14x50 này là ren suốt. Ren phủ kín toàn bộ thân bulong, phù hợp cho các liên kết xuyên qua vật liệu dày (khoảng 30-35mm) mà cần siết chặt từ cả hai phía hoặc vặn vào lỗ ren sâu.
• Ren lửng (DIN 931): Thường chỉ áp dụng cho các bulong M14 có chiều dài lớn hơn (thường > 60mm) để tận dụng phần thân trơn chịu lực cắt tốt hơn.

Phân loại theo bước ren:

• Ren thô (Coarse Thread): Bước ren 2mm (đối với M14). Đây là chuẩn thông dụng nhất, chịu lực tốt, lắp đặt nhanh và ít bị kẹt ren trong môi trường bụi bẩn công nghiệp.
• Ren mịn (Fine Thread): Bước ren nhỏ hơn (ví dụ M14x1.5). Dùng cho các ứng dụng cần tinh chỉnh chính xác cao hoặc chịu rung động mạnh để chống tự tháo.

7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M14x50

Đặc điểm của bulong này mang lại những lợi thế và hạn chế riêng:

Ưu điểm:

• Độ bền và cứng vững: Thân M14 to, chắc chắn, chịu được tải trọng lớn và va đập mạnh.
• Chống ăn mòn xuất sắc: Bền bỉ trong môi trường ẩm ướt, hóa chất nhẹ, dầu khí nhờ vật liệu Inox 304.
• Kích thước đa dụng: Chiều dài 50mm phù hợp để kết nối hầu hết các loại mặt bích tiêu chuẩn, chân máy bơm hoặc khung dầm thép.

Hạn chế:

• Yêu cầu không gian lắp đặt: Đầu lục giác 22mm cần không gian đủ rộng để đưa cờ lê lớn vào thao tác.
• Trọng lượng: Nặng hơn đáng kể so với các size nhỏ, cần lưu ý trong các ứng dụng nhạy cảm về trọng lượng tổng thể.
• Giá thành: M14 tiêu tốn nhiều vật liệu, giá thành cao hơn.

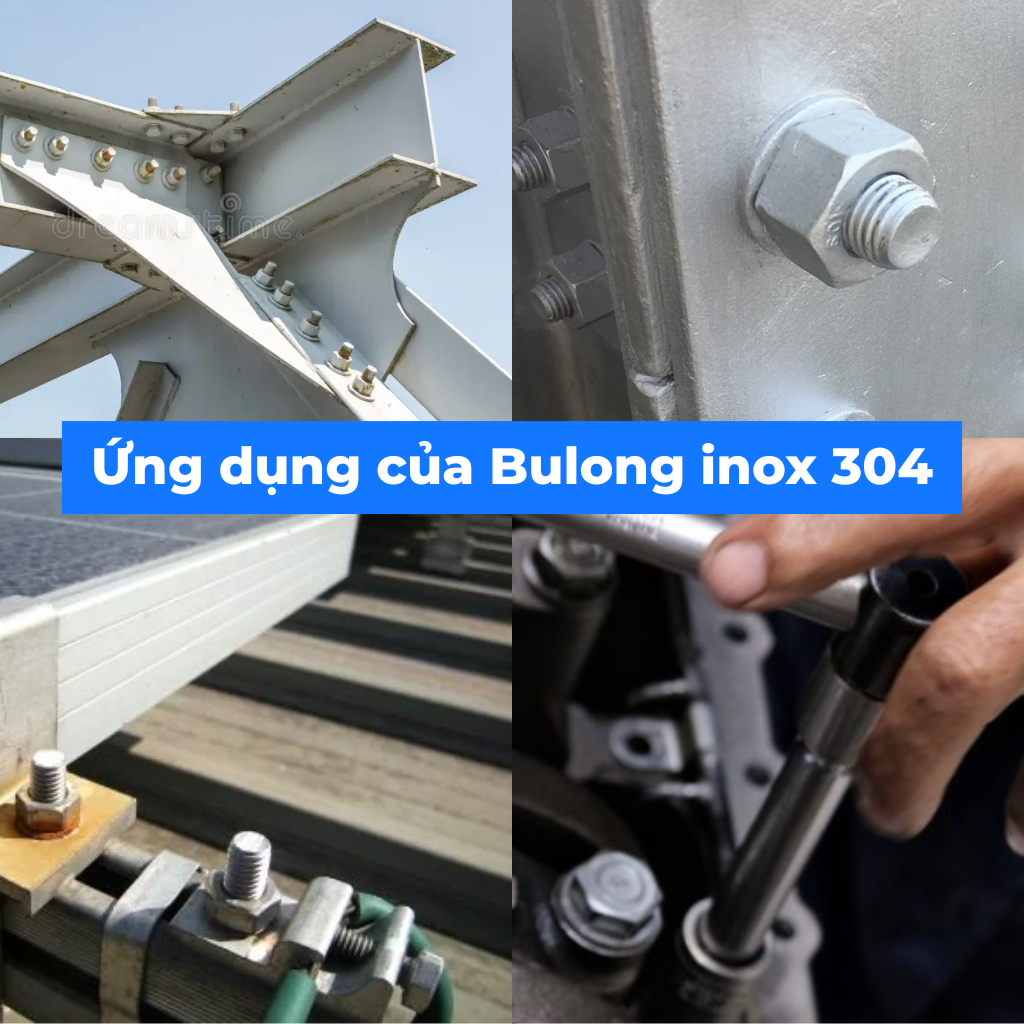

8. Ứng dụng thực tế của Bulong Inox 304 M14x50 trong công nghiệp

Bulong M14x50 thường được dùng trong các ứng dụng công nghiệp nặng, đặc biệt là các lĩnh vực yêu cầu độ bền và chống ăn mòn:

• Ngành Đóng tàu & Hàng hải: Liên kết các cấu kiện trên boong tàu, hệ thống neo, lan can và các thiết bị chịu sự ăn mòn của hơi muối biển.

• Công nghiệp Dầu khí & Hóa chất: Lắp ráp các mặt bích đường ống dẫn dầu/khí áp lực cao, van điều khiển lớn.
• Chế tạo máy hạng nặng: Cố định chân máy nén khí, máy phát điện công nghiệp, hệ thống băng tải tải trọng lớn.
• Hệ thống xử lý nước: Lắp đặt các bơm công suất lớn, hệ thống lọc nước quy mô công nghiệp nơi có độ ẩm cao thường xuyên.

9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304

Inox 304 duy trì khả năng chống oxy hóa tốt ở nhiệt độ cao:

• Hoạt động liên tục: Lên tới 925°C.
• Hoạt động không liên tục: Lên tới 870°C.

Tuy nhiên, cần lưu ý rằng độ bền cơ học (Yield Strength) của Inox 304 sẽ giảm đi khi nhiệt độ tăng. Đối với M14 chịu tải lớn, nếu làm việc ở nhiệt độ trên 400°C, cần tính toán lại hệ số an toàn hoặc chuyển sang các vật liệu chịu nhiệt chuyên dụng như Inox 310S.

10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M14

Để đảm bảo hiệu suất tối đa và an toàn cho bulong M14x50, việc lắp đặt cần chú ý:

Quy trình Lắp đặt:

• Chuẩn bị: Cờ lê hoặc đầu khẩu (tuýp) size 22mm. Bắt buộc dùng cờ lê lực (torque wrench) để đảm bảo đạt đủ mô-men xoắn chuẩn cho size lớn này (thường > 80 Nm).
• Bôi trơn: Bôi mỡ bò hoặc chất chống kẹt (anti-seize) là bắt buộc đối với size lớn M14 để tránh hiện tượng “cháy ren” (galling) do ma sát nhiệt lớn khi siết.
• Thao tác: Siết thẳng tay, dùng lực đều. Đảm bảo bulong không bị chạm đáy lỗ nếu lắp vào lỗ ren kín.

Quy trình Tháo gỡ:

• Sử dụng dụng cụ 22mm tương ứng có tay đòn dài để tạo đủ lực mô-men xoắn mở.
• Dùng dầu thấm (penetrating oil) trước 15-20 phút nếu bulong có dấu hiệu bị rỉ sét hoặc kẹt cứng để bảo vệ ren.

11. Bí quyết nhận biết Bulong Inox 304 thật và giả

Để đảm bảo chất lượng công trình, hãy kiểm tra bulong theo các bước:

• Kiểm tra ký hiệu: Đầu mũ phải có chữ A2-70 và logo nhà sản xuất dập chìm rõ nét, sâu.
• Kiểm tra từ tính: Inox 304 chuẩn thường không hút hoặc hút rất nhẹ nam châm (do gia công nguội đầu mũ M14 lớn). Nếu hút mạnh như sắt, có thể là thép thường hoặc Inox 201.
• Dùng thuốc thử: Dung dịch axit thử Inox sẽ cho màu xám/xanh với Inox 304, và màu đỏ gạch với Inox 201.

12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M14x50 uy tín

a. Giá bán tham khảo tại Mecsu: 9,765 đ / Cái (đã bao gồm VAT)

Lưu ý: Giá trên là giá bán lẻ tham khảo. Đối với đơn hàng số lượng lớn hoặc dự án, vui lòng liên hệ trực tiếp để nhận báo giá ưu đãi và chiết khấu tốt nhất.

b. Tại sao nên chọn mua Bulong tại Mecsu?

• Chất lượng đảm bảo: Cam kết 100% Inox 304 chuẩn, có đầy đủ CO/CQ.
• Tồn kho sẵn có: Đáp ứng nhanh chóng các size lớn như M14, M16…
• Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật tận tâm, giao hàng nhanh chóng toàn quốc.

MUA THÊM NHIỀU LOẠI BULONG CHÍNH HÃNG KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M14x50

a. Bulong M14x50 dùng cờ lê bao nhiêu?

Theo tiêu chuẩn DIN 933, bulong M14 sử dụng khóa (cờ lê/tuýp) kích thước 22mm.

b. Bulong M14x50 có thể kẹp vật liệu dày bao nhiêu?

Chiều dài thân là 50mm. Nếu dùng đai ốc, bạn cần trừ đi chiều dày đai ốc M14 (khoảng 11mm), long đền phẳng (3mm), long đền vênh (3.5mm) và phần ren thừa ra (khoảng 5mm). Vậy độ dày kẹp tối đa an toàn là khoảng 25mm – 28mm. Nếu vặn vào lỗ ren có sẵn thì phụ thuộc vào độ sâu của lỗ.

c. Tại sao cần dùng mỡ chống kẹt cho M14?

M14 có diện tích tiếp xúc ren lớn. Khi siết, ma sát sinh nhiệt rất nhanh, dễ làm bề mặt Inox nóng chảy và dính vào nhau (galling). Mỡ bôi trơn là bắt buộc để ngăn chặn điều này.

d. Có cần long đền cho bulong M14 không?

Rất cần thiết. Với lực siết cực lớn của M14, long đền phẳng dày (DIN 125A) là bắt buộc để phân bố áp lực, tránh làm lún bề mặt chi tiết, đặc biệt là các bề mặt sơn hoặc mềm hơn thép.

14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp

Mọi thắc mắc về thông số kỹ thuật, lựa chọn vật liệu hay quy cách lắp đặt, quý khách hàng đừng ngần ngại liên hệ với Mecsu. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng lắng nghe và giải đáp.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn

15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

a. Bài học thực tế: Vấn đề “cháy ren” (Galling) ở size lớn

M14 là kích thước có nguy cơ cháy ren rất cao khi dùng Inox. Ma sát lớn sinh nhiệt nhanh. Mecsu khuyến nghị khách hàng tuyệt đối không dùng súng bắn ốc tốc độ cao để siết bulong M14 Inox khi chưa bôi trơn. Hãy siết bằng tay hoặc máy có kiểm soát tốc độ/lực để tránh làm hỏng mối ghép đắt tiền.

b. Lời khuyên chuyên gia

“Khi thiết kế lỗ chờ cho bulong M14, hãy khoan lỗ có đường kính khoảng 15mm-15.5mm (lỗ thông). Điều này giúp việc lắp đặt dễ dàng hơn và tránh ứng suất cắt không mong muốn lên thân bulong nếu các lỗ không thẳng hàng tuyệt đối, đặc biệt với bulong chịu lực lớn.”
— Kỹ sư Cơ khí, Chuyên gia Ứng dụng tại Mecsu.

c. Nguồn tham khảo

Thông tin trong bài viết được tổng hợp dựa trên các tiêu chuẩn kỹ thuật quốc tế và kinh nghiệm thực tiễn:

• DIN Standard Catalog (Tiêu chuẩn DIN 933).
• ISO 3506: Mechanical properties of corrosion-resistant stainless steel fasteners.
• Dữ liệu kỹ thuật và phản hồi từ khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Lưu ý: Hình ảnh sản phẩm trong bài viết mang tính chất minh họa. Sản phẩm thực tế có thể có sự khác biệt nhỏ về màu sắc hoặc chi tiết bề mặt tùy theo lô sản xuất, nhưng luôn đảm bảo đúng thông số kỹ thuật cam kết.
