Review chi tiết Bulong Lục Giác Thép Đen DIN 931 M20x70 Cấp Bền 10.9: Sức mạnh cơ khí ưu việt cho các hệ thống khung bệ tải trọng lớn

Mục Lục Bài Viết

1. 1. Phân tích đặc điểm dòng Bulong Thép Đen 10.9 M20x70
2. 2. Hệ thống thông số kỹ thuật chi tiết của sản phẩm
3. 3. Khám phá thiết kế Bulong lục giác DIN 931 kích thước M20x70mm
4. 4. Giá trị vượt trội của chất liệu thép cường độ cao 10.9 và lớp phủ đen
5. 5. Đánh giá khả năng gánh tải và độ an toàn của liên kết ren lửng
6. 6. Các chủng loại bulong cường độ cao thông dụng trong công nghiệp
7. 7. Ưu điểm nổi bật và lưu ý kỹ thuật khi lắp đặt bulong M20x70
8. 8. Ứng dụng thực tiễn: M20x70 – Lựa chọn hàng đầu cho máy công trình và bản mã thép
9. 9. Đối chiếu sự khác nhau giữa Bulong Ren Suốt (DIN 933) và Ren Lửng (DIN 931)
10. 10. Phương pháp siết lực chuẩn xác cho bulong cấp bền cao 10.9
11. 11. Cách thức nhận diện sản phẩm bulong 10.9 đạt chuẩn chất lượng
12. 12. Thông tin báo giá Bulong Thép Đen M20x70 & Hệ thống phân phối
13. 13. Câu hỏi thường gặp (FAQ) về dòng linh kiện bulong M20
14. 14. Dịch vụ hỗ trợ kỹ thuật từ đội ngũ chuyên gia Mecsu Pro
15. 15. Lời khuyên chuyên môn: Sử dụng hóa chất chống rỉ cho bulong thép đen

1. Phân tích đặc điểm dòng Bulong Thép Đen 10.9 M20x70

Sản phẩm Bulong Thép Đen 10.9 DIN931 M20x70 là giải pháp kẹp chặt hạng nặng, được chế tạo để đáp ứng những yêu cầu khắt khe nhất về độ bền cơ học và khả năng chịu ứng suất cắt. Với cấp bền 10.9, linh kiện này sở hữu sức mạnh vượt trội, giúp ổn định các mối nối trong môi trường vận hành khắc nghiệt. Bề mặt sản phẩm được nhiệt luyện kỹ lưỡng và xử lý oxit đen, không chỉ tăng cường thẩm mỹ công nghiệp mà còn giúp bề mặt bám dính dầu bảo quản tốt hơn, tạo lớp màng ngăn chặn sự tác động của môi trường bên ngoài.

Sản xuất dựa trên tiêu chuẩn DIN 931 (Ren lửng) với vật liệu thép hợp kim cao cấp, mã M20x70 đảm bảo sự chuẩn xác về thông số và tính đồng nhất trong lắp ráp. Đây là thành phần then chốt trong việc xây dựng các khung dầm thép, chân đế máy công cụ và các hạng mục cơ khí chịu tải trọng động lớn.

2. Hệ thống thông số kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chuẩn cho mã hàng B01M2001070PE10, hỗ trợ kỹ sư tính toán chính xác lực kẹp cho hệ thống:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0064140
MPN	B01M2001070PE10
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 931
Kích thước ren (d)	M20
Bước ren (P)	2.5 mm (Ren thô)
Chiều dài tổng (L)	70 mm (Tính từ dưới mũ)
Chiều cao mũ (k)	12.5 mm
Dụng cụ siết (s)	Size 30 mm
Chất liệu	Thép Cấp Bền 10.9 (High Tensile)
Kiểu thân	Ren Lửng (Partial Thread)
Chiều dài phần ren (b)	46 mm
Lớp phủ	Nhiệt Luyện Đen (Black Oxide)
Xuất xứ	Trung Quốc

3. Khám phá thiết kế Bulong lục giác DIN 931 kích thước M20x70mm

Cấu trúc kỹ thuật của dòng M20x70 tập trung tối đa vào sức mạnh truyền tải mô-men xoắn và khả năng chống chịu lực trượt ngang:

• Đầu Lục Giác Size 30mm: Với chiều cao đầu lên đến 12.5mm, phần mũ bulong tạo điểm tì vững chắc cho súng bắn bulong hoặc cờ lê size 30mm. Thiết kế này giúp quá trình siết lực diễn ra mạnh mẽ mà không lo bị bo tròn các cạnh lục giác.
• Thân Bulong Ren Lửng (46mm ren): Với tổng chiều dài 70mm, sản phẩm giữ lại 24mm phần thân trơn đặc. Theo tiêu chuẩn DIN 931, phần thân không ren này giúp tăng cường đáng kể diện tích tiết diện chịu lực cắt tại vị trí tiếp giáp giữa các cấu kiện, bảo vệ liên kết khỏi sự phá hủy khi gặp ứng suất ngang lớn.

4. Giá trị vượt trội của chất liệu thép cường độ cao 10.9 và lớp phủ đen

Bulong M20 cấp bền 10.9 sở hữu những chỉ số cơ lý ấn tượng, phục vụ đắc lực cho ngành cơ khí nặng:

• Sức bền kéo đứt cực lớn: Chỉ số 10.9 thể hiện khả năng chịu tải kéo lên tới 1000 N/mm2. Điều này đảm bảo liên kết giữ được sự kiên cố dưới sức căng và áp lực tải trọng cực đại.
• Tính đàn hồi và độ cứng cân bằng: Nhờ kỹ thuật nhiệt luyện hiện đại, sản phẩm đạt được độ cứng bề mặt cao nhưng vẫn duy trì được tính dẻo dai, chống gãy mỏi dưới tác động của rung chấn liên tục.
• Lớp nhuộm đen chuyên dụng: Quá trình oxit hóa tạo ra màu đen đặc trưng giúp bề mặt kim loại thẩm thấu dầu tốt hơn, tăng hiệu quả chống ăn mòn trong môi trường lưu kho và lắp ráp máy móc.

5. Đánh giá khả năng gánh tải và độ an toàn của liên kết ren lửng

Sự kết hợp giữa size ren M20 và cấp bền 10.9 tạo nên một điểm liên kết vững chắc như đá tảng:

Sử dụng dụng cụ siết size 30mm cho phép đạt được lực căng ban đầu rất lớn, ép chặt các bề mặt cấu kiện. Thiết kế ren lửng đặc biệt quan trọng trong các liên kết chịu lực cắt ngang, vì phần thân trơn đặc chắc sẽ nằm ngay vị trí chịu ứng suất lớn nhất, giúp nâng cao độ an toàn cho các hệ thống dầm cầu hoặc khung bệ máy phát điện, máy nghiền.

6. Các chủng loại bulong cường độ cao thông dụng trong công nghiệp

Tùy thuộc vào yêu cầu của từng hạng mục, quý khách có thể lựa chọn các dòng sau:

• Bulong Thép Đen 8.8: Phù hợp cho các liên kết dân dụng, máy móc phổ thông với chi phí đầu tư tiết kiệm.
• Bulong Thép Đen 12.9: Cấp bền cao nhất hiện nay, chuyên dùng cho các vị trí đặc biệt chịu áp lực cực hạn như khuôn mẫu hoặc động cơ công suất lớn.
• Bulong Mạ Kẽm Nhúng Nóng: Ưu tiên cho môi trường ngoài trời hoặc vùng có độ ẩm cao để tăng cường khả năng kháng hóa chất.

7. Ưu điểm nổi bật và lưu ý kỹ thuật khi lắp đặt bulong M20x70

Ưu điểm:

• Khả năng chịu tải hạng nặng: Chuyên dụng cho các khối cấu kiện trọng lượng lớn một cách ổn định.
• Thiết kế ren lửng tối ưu: Tăng diện tích chịu lực cắt, bảo vệ phần ren khỏi các hư hại khi có lực trượt ngang.
• Độ chính xác ren cao: Bước ren thô 2.5mm giúp thao tác bắt tán nhanh chóng, giảm thiểu rủi ro kẹt ren khi thi công tại hiện trường.
• Giá thành cực kỳ hợp lý: Chỉ 14,893 đ cho một sản phẩm thép cường độ cao kích thước lớn đạt chuẩn DIN.

Hạn chế:

• Khả năng kháng rỉ vừa phải: Cần duy trì lớp màng dầu bảo vệ do thép đen không kháng ăn mòn tốt như inox hay mạ kẽm.
• Đòi hỏi thiết bị siết lực chuẩn: Cần sử dụng máy siết hoặc cần cân lực để đạt được lực căng tiêu chuẩn cho size M20.

8. Ứng dụng thực tiễn: M20x70 – Lựa chọn hàng đầu cho máy công trình và bản mã thép

Với chiều dài 70mm và đường kính ren M20, sản phẩm vít lục giác ren lửng này là cứu cánh cho nhiều công trình trọng điểm:

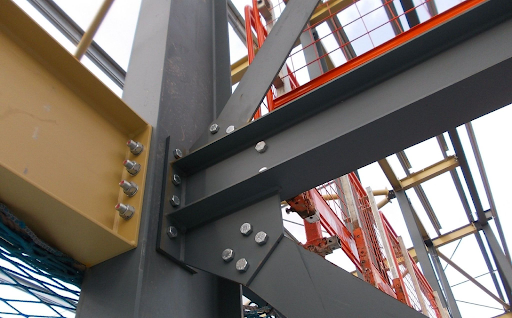

• Lắp ráp khung dầm thép: Sử dụng tại các vị trí nối bản mã giữa các nhịp khung nhà xưởng tiền chế, yêu cầu lực kẹp lớn.
• Bệ máy cơ khí nặng: Cố định chân đế của các loại máy ép, máy nghiền hoặc bệ máy phát điện nơi phát sinh chấn động lớn.
• Ngành vận tải và xe cơ giới: Lắp đặt các chi tiết chịu lực lớn trên khung gầm xe tải nặng hoặc các thiết bị nâng hạ.
• Kết cấu cầu cảng: Sử dụng trong các hệ thống đệm va cầu cảng hoặc liên kết các chi tiết cơ khí trên boong tàu.

9. Đối chiếu sự khác nhau giữa Bulong Ren Suốt (DIN 933) và Ren Lửng (DIN 931)

Sự khác biệt trong phân bổ ren quyết định tính ứng dụng của mỗi loại:

Tiêu chí	Bulong Ren Suốt (DIN 933)	Bulong Ren Lửng (DIN 931)
Khả năng chịu cắt	Kém hơn do phần ren dễ biến dạng khi chịu lực ngang	Vượt trội nhờ phần thân trơn đặc chắc chắn
Linh hoạt chiều dài siết	Cao, có thể siết chặt ở bất kỳ điểm nào trên thân	Yêu cầu độ dày chi tiết phải lớn hơn phần thân trơn
Độ ổn định mối nối	Trung bình	Rất cao trong các liên kết chịu rung động
Phổ biến	Dùng cho máy móc nhỏ, vỏ hộp thiết bị	Dùng cho kết cấu xây dựng và cơ khí nặng

10. Phương pháp siết lực chuẩn xác cho bulong cấp bền cao 10.9

Quy trình lắp đặt cho bulong 10.9 M20x70 để đảm bảo an toàn tối đa:

• Bước 1: Làm sạch phần ren: Loại bỏ mạt thép hoặc cát bụi trên 46mm phần ren để đai ốc di chuyển trơn tru.
• Bước 2: Sử dụng long đền cường độ cao: Luôn đi kèm long đền phẳng có độ cứng 200HV trở lên để phân tán lực ép lên bản mã.
• Bước 3: Siết theo giai đoạn: Thực hiện siết sơ bộ toàn bộ các điểm liên kết, sau đó mới siết đạt 100% lực căng thiết kế theo sơ đồ đối xứng.
• Bước 4: Kiểm tra bằng cần cân lực: Đối với size M20 cấp 10.9, hãy điều chỉnh momen siết về mức khoảng 450-500 Nm (tùy yêu cầu kỹ thuật) để tránh làm lỏng hoặc đứt bulong.

11. Cách thức nhận diện sản phẩm bulong 10.9 đạt chuẩn chất lượng

Hãy tự bảo vệ quyền lợi của mình bằng cách kiểm tra kỹ bulong tại Mecsu:

• Ký hiệu trên đỉnh mũ: Mũ bulong bắt buộc phải có thông số 10.9 và logo nhà sản xuất dập nổi sắc nét, không bị nhòe.
• Màu đen oxit đặc trưng: Lớp nhuộm đen phải bao phủ đều, mịn màng, không có hiện tượng rỉ vàng hay bong tróc thép.
• Kích thước hình học: Đường kính thân chuẩn 20mm và bước ren 2.5mm đều đặn tuyệt đối khi kiểm tra bằng thước kẹp cơ khí.

12. Thông tin báo giá Bulong Thép Đen M20x70 & Hệ thống phân phối

a. Giá bán tham khảo: 14,893 đ / Cái

Mecsu Pro cam kết mang đến sản phẩm với mức giá tối ưu nhất trên thị trường, đi kèm chương trình chiết khấu cực tốt cho đơn hàng số lượng lớn và dự án xây dựng.

b. Tại sao nên chọn Mecsu Pro?

• Hàng sẵn kho dồi dào: Hơn 252 cái luôn sẵn sàng, đáp ứng ngay nhu cầu thi công cấp bách.
• Chất lượng kiểm định: Đầy đủ chứng từ CO/CQ và kết quả thí nghiệm kéo đứt cho các đơn vị yêu cầu khắt khe.
• Giao hàng siêu tốc: Đóng gói cẩn thận, hỗ trợ vận chuyển toàn quốc nhanh chóng và an toàn.

MUA THÊM CÁC LOẠI BULONG THÉP ĐEN 10.9 KHÁC TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về dòng linh kiện bulong M20

13.1. Tôi có thể dùng bulong ren suốt để thay cho ren lửng M20x70 này không?

Về cơ bản có thể lắp vừa, nhưng về mặt kỹ thuật thì không nên. Bulong ren lửng có phần thân trơn đặc chắc chắn hơn tại vị trí chịu lực cắt ngang. Nếu bạn dùng ren suốt cho các bản mã dày chịu lực trượt lớn, phần ren dễ bị biến dạng và làm lỏng liên kết theo thời gian.

13.2. Bulong thép đen này có chịu được môi trường hóa chất nhẹ không?

Thép đen 10.9 có khả năng kháng rỉ kém hơn inox. Trong môi trường hóa chất, bạn nên sử dụng thêm lớp sơn Epoxy hoặc mỡ bảo quản đặc chủng để ngăn chặn quá trình ăn mòn phá hủy liên kết bulong.

13.3. Bước ren 2.5mm có giúp chống tự tháo tốt không?

Đây là bước ren thô tiêu chuẩn, có khả năng chịu lực siết ban đầu cực tốt và thi công nhanh. Để chống tự tháo trong môi trường rung động mạnh, bạn nên kết hợp thêm đai ốc khóa (tán chống tuôn) hoặc long đền vênh cường độ cao.

13.4. Có cần vệ sinh ren trước khi lắp đặt không?

Rất cần thiết. Việc loại bỏ bụi bẩn và dầu cũ bám trên 46mm phần ren giúp đai ốc bắt vào mượt mà, đồng thời giúp momen siết truyền tải chính xác vào thân bulong, tránh sai số lực kẹp.

14. Dịch vụ hỗ trợ kỹ thuật từ đội ngũ chuyên gia Mecsu Pro

Quý khách đang tìm giải pháp lắp ráp cho hệ thống máy công trình hay kết cấu thép hạng nặng? Mecsu Pro luôn sẵn sàng đồng hành cùng bạn:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email liên hệ: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên môn: Sử dụng hóa chất chống rỉ cho bulong thép đen

a. Tầm quan trọng của lớp màng dầu

Với dòng thép đen M20x70, ma sát khi siết lực 500 Nm là rất lớn. Thoa một lớp mỡ bò chịu nhiệt hoặc mỡ chống kẹt sẽ giúp triệt tiêu ma sát dư thừa tại ren, đảm bảo momen siết chuyển hóa hoàn toàn thành lực căng hữu ích cho thân bulong, nâng cao hiệu quả lắp đặt rõ rệt.

b. Đừng bỏ qua độ cứng long đền

“Khi siết lực lớn cho size M20 cấp 10.9, nếu dùng long đền thường (mềm), long đền sẽ bị lún hoặc vênh, dẫn đến sai lệch lực kẹp. Hãy luôn chọn long đền phẳng cường độ cao cùng cấp bền để đảm bảo tính đồng bộ và sự bền bỉ lâu dài cho công trình.”
— Kinh nghiệm từ phòng kỹ thuật thi công Mecsu Pro.
