Phân tích kỹ thuật Bulong Thép Đen 8.8 DIN931 M22x180: Thiết kế ren lửng tối ưu cho các liên kết xuyên thấu cực lớn
Mục Lục Nội Dung
- 1. Giới thiệu tổng quan về Bulong Thép Đen 8.8 DIN931 M22x180
- 2. Bảng dữ liệu kỹ thuật chi tiết Bulong M22x180 Mecsu Pro
- 3. Đặc điểm hình học và cấu tạo của Bulong lục giác ngoài M22x180
- 4. Giải mã ký số cường độ 8.8 dập nổi trên mũ Bulong
- 5. Đánh giá khả năng chịu tải và sức bền của dòng Bulong 8.8 M22
- 6. Phân loại Bulong M22x180 theo tiêu chuẩn thân ren lửng
- 7. Ưu thế và hạn chế khi ứng dụng Bulong M22 dài 180mm
- 8. Ứng dụng thực tế của Bulong M22x180 trong hạ tầng hạng nặng
- 9. So sánh kỹ thuật: Lựa chọn giữa M22x180 và M20x180
- 10. Hướng dẫn quy trình lắp đặt Bulong M22 siêu dài đúng tiêu chuẩn
- 11. Cách nhận diện Bulong 8.8 chất lượng cao tại Mecsu
- 12. Cập nhật báo giá Bulong M22x180 & Địa chỉ mua hàng uy tín
- 13. Những thắc mắc thường gặp (FAQ) về sản phẩm Bulong M22x180
- 14. Kênh tư vấn chuyên sâu và hỗ trợ đặt hàng trực tiếp tại Mecsu
- 15. Kiến thức mở rộng và góc nhìn từ chuyên gia cơ khí hạng nặng

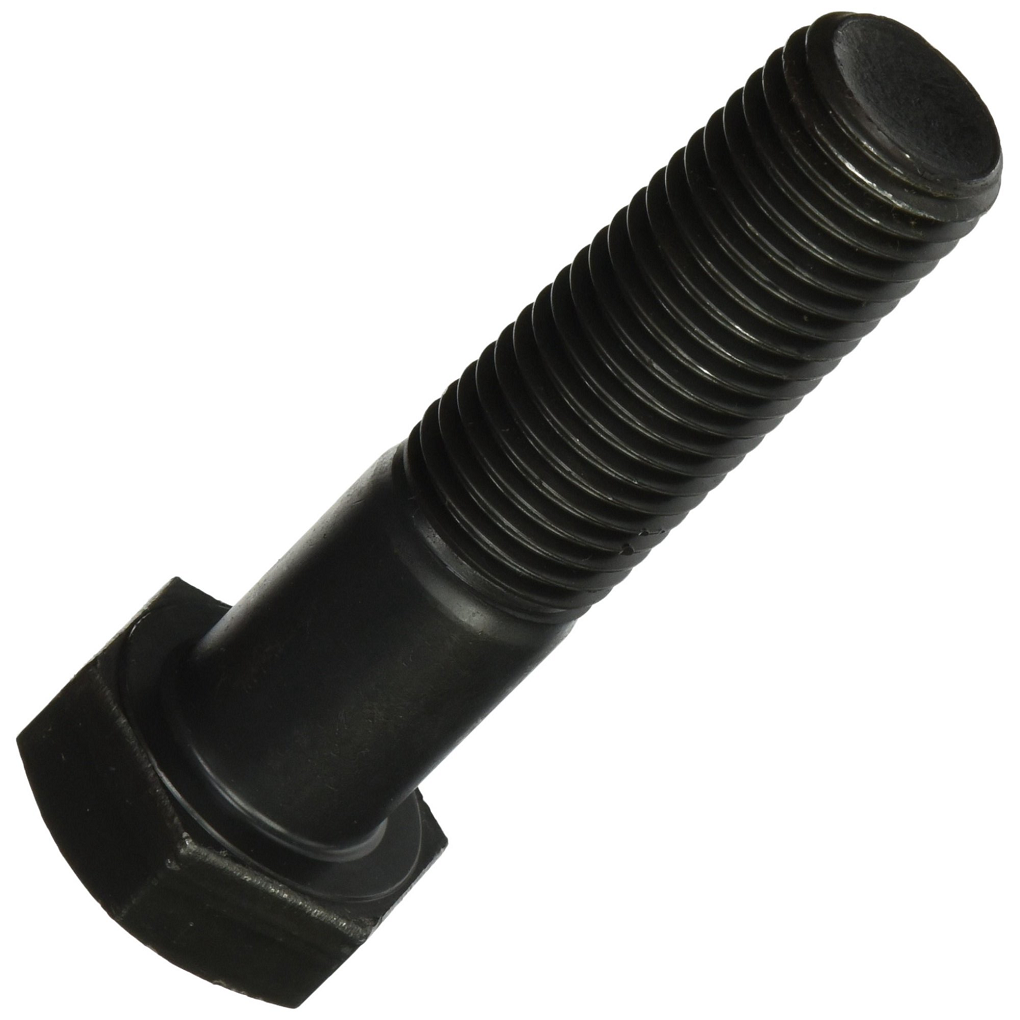

1. Giới thiệu tổng quan về Bulong Thép Đen 8.8 DIN931 M22x180 và đặc tính nổi bật
Bulong Thép Đen 8.8 DIN931 M22x180 là linh kiện cơ khí thuộc phân khúc siêu trọng, được thiết kế chuyên biệt cho những liên kết yêu cầu độ vươn lớn và sức tải khổng lồ. Với đường kính thân ren lên đến 22mm và tổng chiều dài 180mm, sản phẩm nổi bật nhờ cấu trúc ren lửng (partial thread) đạt chuẩn DIN 931. Thiết kế này tạo ra một đoạn thân trơn vô cùng cứng cáp, đóng vai trò then chốt trong việc triệt tiêu lực cắt ngang tại các vị trí bản mã siêu dày.
Được gia công từ phôi thép carbon cường độ cao qua quy trình nhiệt luyện ram và tôi khắt khe, sản phẩm đạt cấp bền 8.8 mạnh mẽ. Lớp bề mặt màu đen bóng mờ do nhuộm dầu không chỉ mang lại thẩm mỹ công nghiệp chuyên nghiệp mà còn bảo vệ lõi thép hiệu quả trong môi trường dầu mỡ. Đây là giải pháp lắp ráp tin cậy nhất cho các hệ thống máy móc tải trọng nặng, cầu cảng và các công trình hạ tầng yêu cầu tính bền vững tuyệt đối.
2. Bảng dữ liệu kỹ thuật chi tiết Bulong Thép Đen 8.8 M22x180 Mecsu Pro
d: Đường kính thân ren (M22)
l: Chiều dài tổng thể thân (180mm)
b: Chiều dài đoạn có ren (56mm)
s: Kích thước cờ lê vặn (32mm)
| Thuộc tính kỹ thuật | Giá trị chi tiết |
|---|---|
| Mã SKU sản phẩm | 0054096 |
| Mã hiệu MPN | B01M2201180PD10 |
| Nhãn hiệu phân phối | MS-PRO |
| Hệ đo tiêu chuẩn | Met (Millimeter) |
| Tiêu chuẩn sản xuất | DIN 931 (Ren lửng) |
| Kích thước ren (d) | M22 |
| Bước ren tiêu chuẩn | 2.5 mm (Hệ ren thô) |
| Chiều dài thân (l) | 180 mm |
| Chiều dài đoạn ren (b) | 56 mm |
| Độ dày đầu mũ (k) | 14 mm |
| Size cờ lê sử dụng (s) | 32 mm |
| Kiểu dáng đầu bulong | Đầu Lục Giác Ngoài |
| Cấp cường độ bền | 8.8 |
| Xử lý hoàn thiện | Thép đen (Nhiệt luyện & Nhúng dầu) |

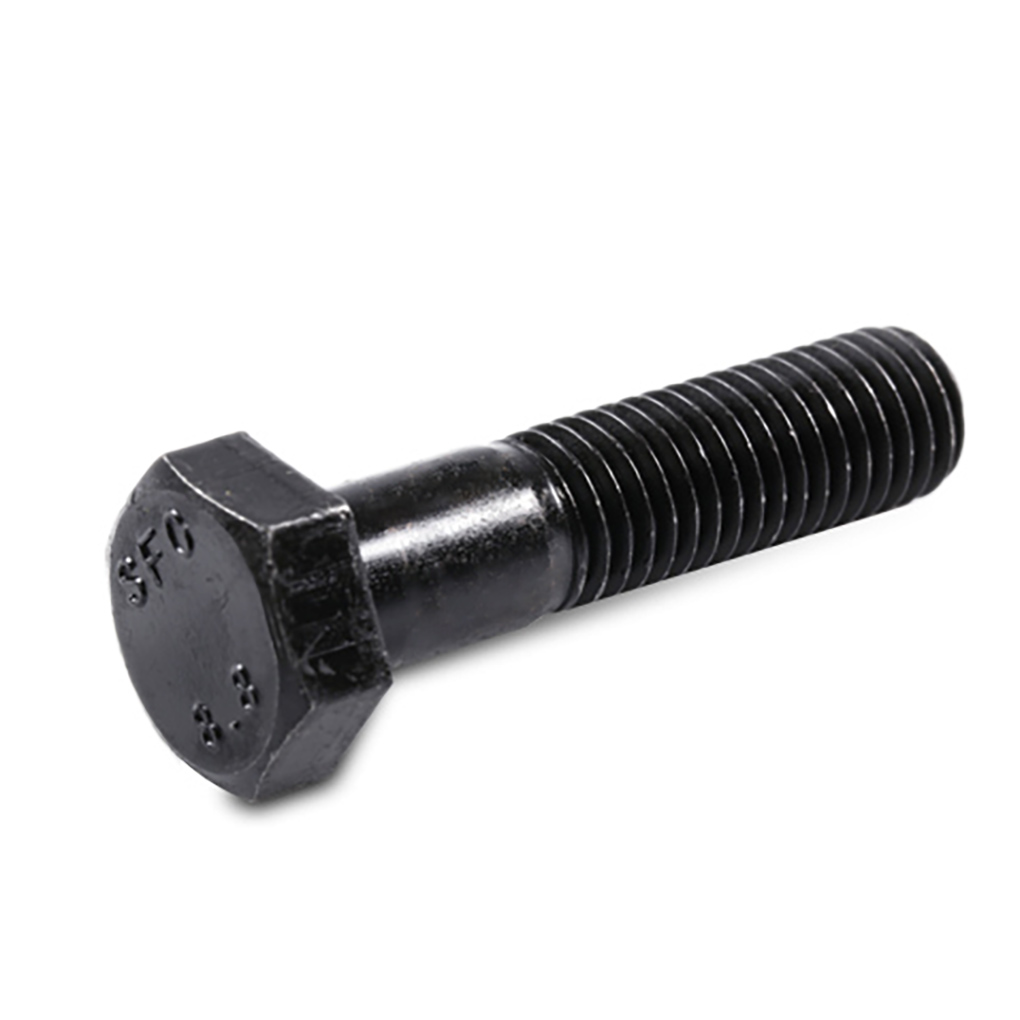

3. Đặc điểm hình học và cấu tạo của Bulong lục giác ngoài M22x180
Sản phẩm Bulong Thép Đen 8.8 M22x180 được cấu thành từ các thành phần cơ khí với độ chính xác tuyệt đối:
- Mũ lục giác khổng lồ (Size khóa 32): Phần đầu được dập nóng với độ dày lên đến 14mm. Kích thước mũ lớn yêu cầu sử dụng cờ lê hoặc tuýp thủy lực size 32mm, cho phép kỹ thuật viên áp dụng mô-men xoắn cực lớn mà không lo làm hỏng góc cạnh, đảm bảo lực siết kẹp tối ưu cho các máy móc siêu trường.
- Thân bulong cấu trúc ren lửng siêu dài: Với tổng chiều dài 180mm, sản phẩm có 56mm đoạn ren và phần thân trơn (shank) dài tới 124mm. Theo chuẩn DIN 931, phần thân không ren đặc giúp định vị chính xác xuyên qua các khối dầm thép dày, kháng lại mọi lực xô lệch ngang và giảm thiểu ứng suất tập trung tại chân ren.

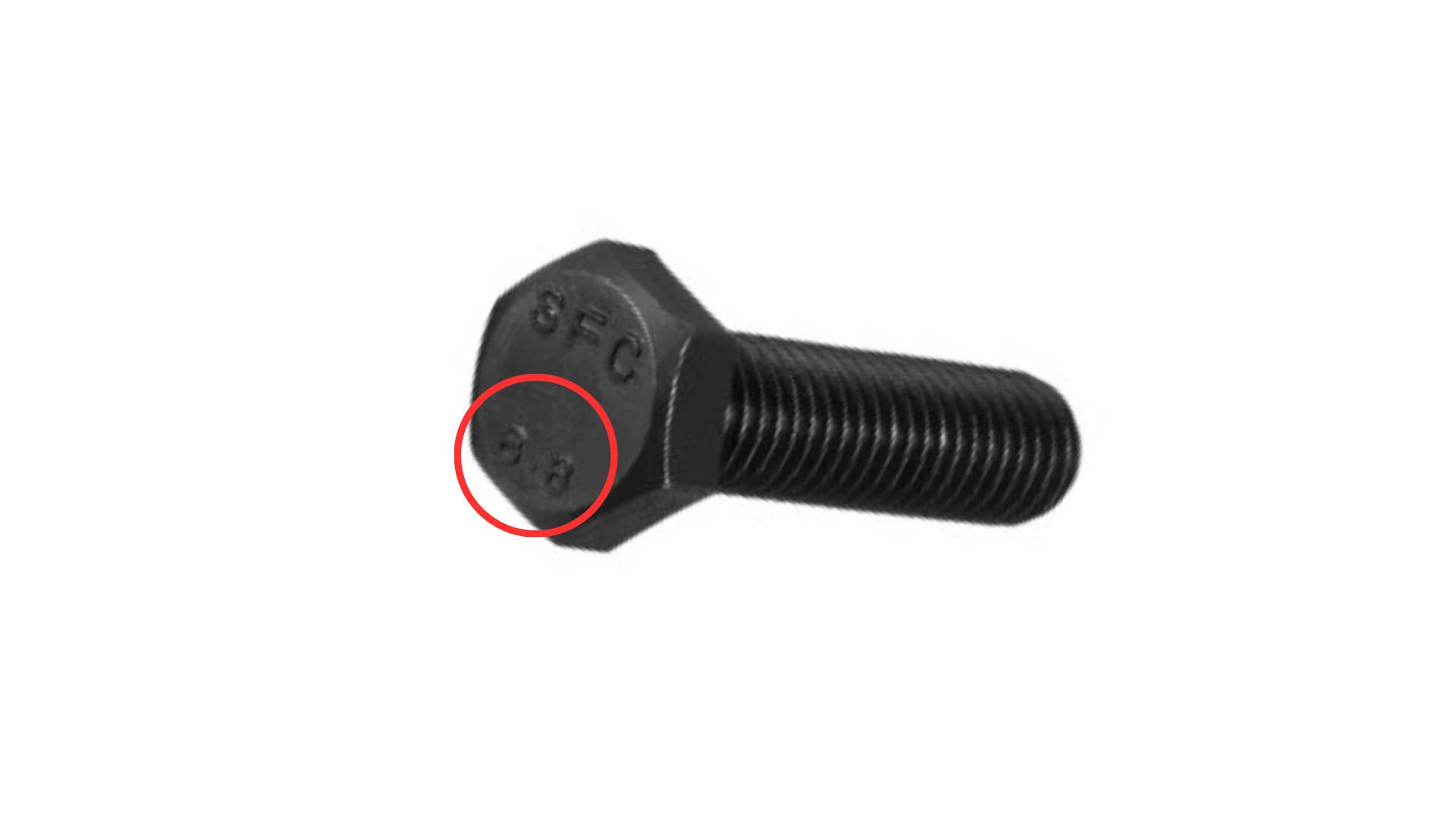

4. Giải mã ký số cường độ 8.8 dập nổi trên mũ Bulong
Thông số “8.8” dập nổi trên mũ bulong chính là chứng chỉ về năng lực tải trọng cực đại của linh kiện:
- Số 8 đầu tiên: Biểu thị giới hạn bền kéo tối thiểu đạt mức 800 N/mm². Với tiết diện của size M22, bulong này có thể kháng lại các lực kéo khổng lồ trước khi bị đứt gãy cấu trúc vật lý.
- Số .8 phía sau: Chỉ giới hạn chảy đạt 80% giới hạn bền kéo (tương đương 640 N/mm²). Đây là ngưỡng tải trọng an toàn tuyệt đối mà bulong vẫn có thể trở lại trạng thái đàn hồi, giữ cho mối ghép siêu trọng không bị biến dạng vĩnh viễn gây nguy hiểm cho công trình.
5. Đánh giá khả năng chịu tải và sức bền của dòng Bulong 8.8 M22
Bulong M22x180 cấp bền 8.8 là linh kiện xương sống trong các hệ thống lắp ráp siêu trọng. Với đường kính thân 22mm, diện tích tiết diện chịu lực của sản phẩm là rất lớn, mang lại khả năng phân phối áp lực vô cùng ổn định. Nhờ cấu tạo ren lửng DIN 931, phần thân đặc dài 124mm đóng vai trò như một trục thép gia cường kháng uốn và kháng cắt xuất sắc trong các liên kết khung dầm thép nhịp lớn.
Quá trình nhiệt luyện ram và tôi đồng nhất giúp phôi thép đạt được độ dai va đập tốt, tránh tình trạng gãy giòn dưới tác động của rung động mạnh từ máy móc hạng nặng. Sự ổn định của lực siết kẹp ban đầu giúp các bản mã dày luôn trong trạng thái an toàn, giảm thiểu rủi ro tự tháo lỏng ngay cả khi làm việc trong điều kiện khắc nghiệt của các công trường xây dựng hay hầm mỏ.

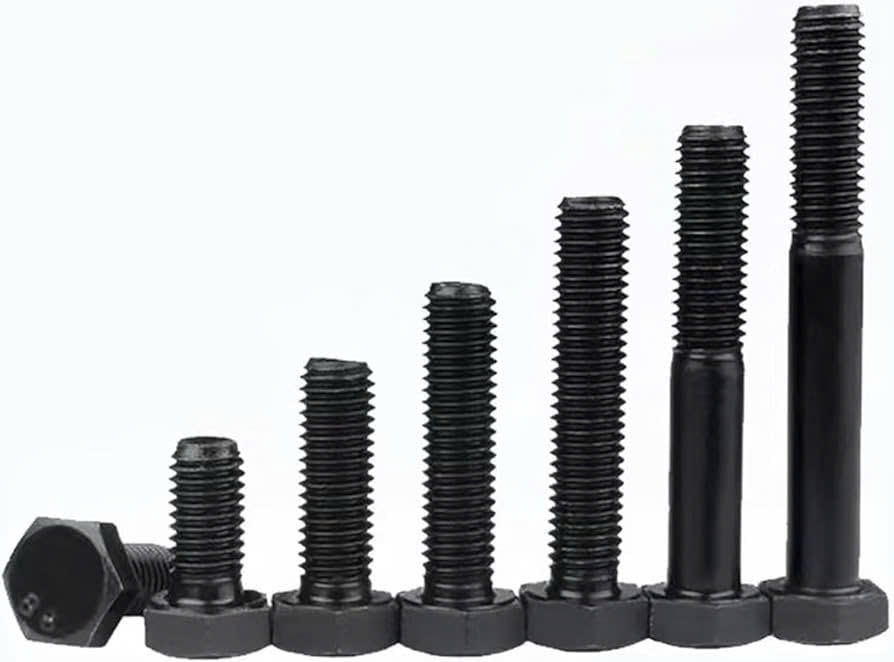

6. Phân loại Bulong M22x180 theo tiêu chuẩn thân ren lửng
Để lựa chọn đúng linh kiện cho dự án siêu trọng, người dùng cần phân biệt rõ các hệ tiêu chuẩn:
Phân loại theo cấu tạo thân:
- DIN 931 (Mã sản phẩm hiện tại): Thân ren lửng. Có đoạn thân trơn đặc chiếm phần lớn chiều dài giúp định vị xuyên qua các khối vật liệu dày và chịu lực cắt ngang tối ưu.
- DIN 933: Thân ren suốt. Ren chạy dọc từ mũ bulong tới tận cùng thân. Thường dùng khi cần siết chặt các cụm chi tiết máy có ren âm sẵn hoặc yêu cầu linh hoạt vị trí đai ốc.
Phân loại theo bước ren tiêu chuẩn:
- Ren thô (2.5mm): Là bước ren phổ dụng nhất của hệ M22, giúp quá trình lắp tán diễn ra nhanh chóng, dễ dàng và hạn chế cháy ren khi siết mô-men cực đại.
- Ren mịn: Có bước ren nhỏ hơn, thường dùng cho các cụm máy móc siêu chính xác yêu cầu độ kín khít và tinh chỉnh lực kẹp rất nhỏ.
7. Ưu thế và hạn chế khi ứng dụng Bulong M22 dài 180mm
Nắm bắt ưu thế sản phẩm giúp kỹ thuật viên ứng dụng linh kiện một cách hiệu quả nhất:
Lợi thế nổi bật:
- Độ vươn xuyên thấu siêu dài: 180mm giúp giải quyết các bài toán liên kết xuyên qua các dầm thép hộp siêu dày hoặc khối bê tông gia cố.
- Năng lực chịu uốn tuyệt vời: Phần thân trơn dài 124mm của chuẩn DIN 931 giữ cho bulong không bị biến dạng khi tải trọng đè nặng lên thân.
- Giá trị đầu tư bền vững: Với mức giá 32,318 đ/cái, đây là chi phí tối ưu cho một sản phẩm cường độ cao chịu trách nhiệm an toàn cho toàn bộ hệ thống lớn.
Hạn chế cần lưu ý:
- Yêu cầu về độ dày chi tiết kẹp: Vì phần ren chỉ dài 56mm, vật liệu kẹp phải đảm bảo độ dày tối thiểu trên 124mm để đai ốc có thể chạm tới phần có ren.
- Bảo trì bề mặt: Do nhuộm đen nhúng dầu, sản phẩm cần được bôi mỡ bảo vệ hoặc sơn phủ nếu lắp đặt tại các công trình ngoài trời để tránh gỉ sét lâu dài.

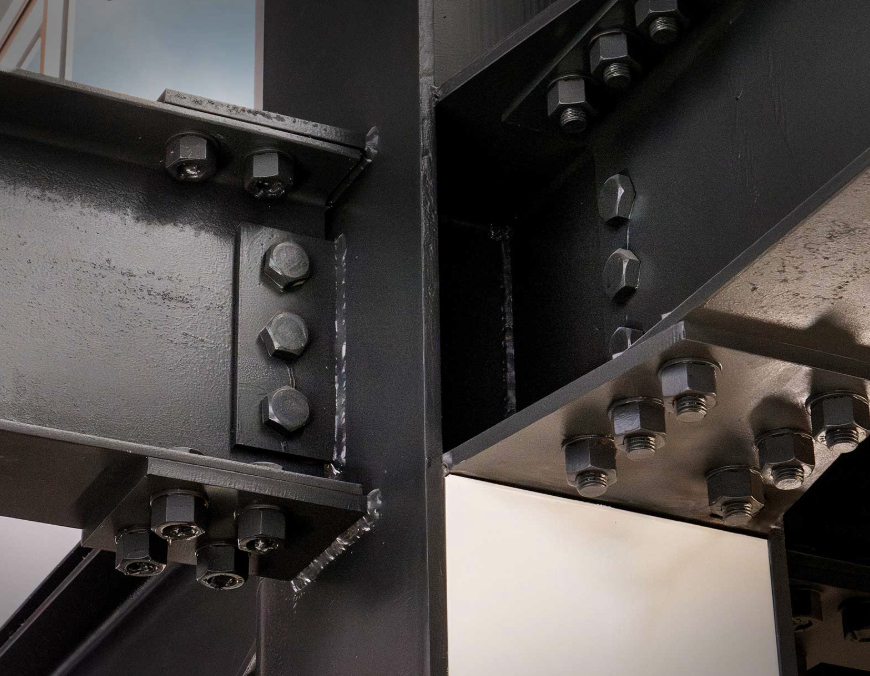

8. Ứng dụng thực tế của Bulong M22x180 trong hạ tầng hạng nặng
Nhờ năng lực tải trọng và kích thước khổng lồ, Bulong M22x180 ren lửng là thành phần cốt lõi trong:
- Thi công cầu đường & Cầu cảng siêu trọng: Sử dụng để liên kết các dầm thép chính xuyên qua nhiều lớp bản mã dầm cầu, nơi yêu cầu lực siết khổng lồ và khả năng kháng uốn ngang tốt nhất.
- Lắp đặt tuabin gió & Nhà máy nhiệt điện: Dùng để cố định chân đế tuabin hoặc bệ máy phát điện vào khung móng thép sàn siêu dày, phần thân trơn giúp ổn định kết cấu trước rung động cực mạnh.
- Ngành đóng tàu thủy & Dàn khoan dầu khí: Ứng dụng trong việc lắp ráp vỏ tàu hạng nặng, bệ đỡ dàn khoan ngoài khơi, nơi sự an toàn của bulong liên kết là yếu tố sống còn dưới áp lực sóng và gió.
9. So sánh kỹ thuật: Lựa chọn giữa M22x180 và M20x180
Sự nâng cấp về đường kính giúp tăng cường đáng kể năng lực bảo vệ mối liên kết:
| Tiêu chí đối chiếu | Bulong M22x180 (DIN 931) | Bulong M20x180 (DIN 931) |
|---|---|---|
| Đường kính danh nghĩa | 22 mm | 20 mm |
| Năng lực chịu tải kéo | Cao hơn khoảng 21% | Thấp hơn |
| Wrench size (Cờ lê vặn) | 32 mm | 30 mm |
| Bước ren tiêu chuẩn | 2.5 mm | 2.5 mm |
| Độ dày đầu mũ (k) | 14 mm | 12.5 mm |
| Ứng dụng tối ưu | Kết cấu siêu trọng, dầm chính | Kết cấu nặng, máy móc lớn |
Nhận định: Bulong M22x180 cung cấp hệ số an toàn cao hơn cho các liên kết phải chịu ứng suất cơ học cực kỳ khắc nghiệt mà size M20 có thể gặp rủi ro biến dạng.
10. Hướng dẫn quy trình lắp đặt Bulong M22 siêu dài đúng tiêu chuẩn
Lắp đặt đúng kỹ thuật giúp bulong M22 phát huy tối đa 800 MPa cường độ bền kéo:
Các bước thi công chuẩn:
- Bước 1: Tạo lỗ xuyên tâm chính xác: Sử dụng mũi khoan size 22.5mm hoặc 23mm. Do chiều dài lỗ khoan sâu tới 180mm, cần đảm bảo khoan vuông góc tuyệt đối để tránh làm lệch tâm mũ bulong.
- Bước 2: Sử dụng phụ kiện bảo vệ bề mặt: Luôn kết hợp với Long đền phẳng M22 ở cả hai đầu mũ và tán để phân bổ lực kẹp siêu lớn, dùng thêm Long đền vênh M22 để kháng lại chấn động.
- Bước 3: Siết khóa bằng thiết bị chuyên dụng: Sử dụng súng siết lực thủy lực hoặc cờ lê 32mm kết hợp cần tăng lực dài. Cần tra bảng mô-men xoắn khuyến nghị để đạt trạng thái căng đàn hồi lý tưởng cho thép cường độ cao.
Lưu ý bảo trì:
- Định kỳ kiểm tra các mối liên kết ngoài trời, tra thêm mỡ bảo vệ hoặc sơn phủ chống rỉ tại các vòng ren lộ ra ngoài để ngăn chặn oxy hóa ăn mòn sâu vào thân bulong.
11. Cách nhận diện Bulong 8.8 chất lượng cao tại Mecsu
Để đảm bảo an toàn tuyệt đối cho công trình, khách hàng nên phân biệt hàng chính hãng qua các dấu hiệu:
- Độ sắc nét của triện mũ: Chữ số 8.8 và ký hiệu thương hiệu (như MS-PRO) trên mũ phải dập nổi rõ ràng, sắc sảo, không bị mờ hay lệch tâm mũ bulong.
- Lớp nhuộm đen đặc trưng: Bulong 8.8 xịn có màu đen mờ đồng nhất từ quá trình nhiệt luyện dầu, bề mặt sờ vào thấy có độ nhờn nhẹ của dầu bảo quản, không bị khô rít hay bong tróc như sơn xịt rẻ tiền.
- Độ chính xác tuyệt đối của ren: Thử vặn tán (đai ốc) M22 vào phần ren 56mm, cảm giác xoay phải trơn tru từ đầu đến cuối, không bị khựng hay kẹt ren do sai số khuôn đúc.
12. Cập nhật báo giá Bulong M22x180 & Địa chỉ mua hàng uy tín
a. Giá niêm yết tại Mecsu: 32,318 đ / Cái (Giá đã gồm VAT)
Mecsu cung cấp chính sách giá linh hoạt cho các dự án xây dựng hạ tầng và nhà máy cơ khí hạng nặng. Với các đơn hàng quy mô lớn, vui lòng liên hệ bộ phận kinh doanh để nhận mức chiết khấu tối ưu nhất.
b. Tại sao nên chọn hệ thống cung ứng Mecsu?
- Chất lượng chuẩn quốc tế: Sản phẩm đúng tiêu chuẩn DIN 931, cấp bền 8.8 thực tế được kiểm định qua máy đo lực kéo chuyên dụng.
- Kho hàng siêu trường sẵn có: Luôn sẵn kho số lượng lớn tại TP.HCM, hỗ trợ giao hàng toàn quốc nhanh chóng trong 24h.
- Tư vấn chuyên nghiệp từ kỹ sư: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ tính toán tải trọng và tư vấn giải pháp vật tư thay thế miễn phí.
KHÁM PHÁ CÁC DÒNG BULONG CHẤT LƯỢNG CAO TẠI MECSU
13. Những thắc mắc thường gặp (FAQ) về sản phẩm Bulong M22x180
13.1. Về Kỹ thuật & Khả năng tương thích
Bulong M22 ren lửng dài 180mm này dùng cờ lê size bao nhiêu?
Bạn cần chuẩn bị cờ lê hoặc đầu tuýp size 32mm để thực hiện thao tác lắp ráp chính xác cho linh kiện siêu trọng này.
Phần thân trơn không có ren của mã M22x180 dài chính xác bao nhiêu?
Theo tiêu chuẩn DIN 931 cho chiều dài 180mm và đoạn ren 56mm, phần thân không ren (shank) sẽ dài đúng 124mm.
Tôi có thể luồn bulong này xuyên qua dầm thép dày 150mm không?
Được. Với chiều dài 180mm, bạn sẽ có 150mm nằm trong vật liệu và 30mm phần ren nhô ra để lắp long đền và vặn đai ốc (thuộc phần ren 56mm).
13.2. Về Độ bền & Môi trường vận hành
Bulong thép đen 8.8 có bị ăn mòn không nếu lắp ở dàn khoan ngoài khơi?
Lớp nhuộm đen chỉ bảo vệ sơ cấp. Trong môi trường muối biển khắc nghiệt, thép đen sẽ bị gỉ sét rất nhanh. Bạn nên chọn dòng Bulong Inox 316 hoặc mạ kẽm nhúng nóng tại Mecsu cho ứng dụng này.
Sản phẩm có chịu được nhiệt độ cao từ lò nung xi măng không?
Bulong hoạt động ổn định ở nhiệt độ cơ khí thông thường. Nếu nhiệt độ vượt ngưỡng 300 độ C kéo dài, các đặc tính cường lực thép 8.8 có thể bắt đầu bị suy giảm, bạn nên tham khảo ý kiến chuyên gia Mecsu.
13.3. Về Mua sắm tại Mecsu
Mecsu có hỗ trợ cắt ngắn Bulong M22x180 theo yêu cầu công trình không?
Mecsu cung cấp các size chuẩn từ nhà máy để đảm bảo chất lượng phôi thép. Nếu bạn cần kích thước ngắn hơn, chúng tôi có sẵn hàng loạt các mã M22x160, M22x140… để bạn lựa chọn ngay.
14. Kênh tư vấn chuyên sâu và hỗ trợ đặt hàng trực tiếp tại Mecsu
Hãy để Mecsu đồng hành cùng quý khách trong việc tìm kiếm giải pháp vật tư kỹ thuật tối ưu nhất cho mọi dự án hạ tầng lớn.
Địa chỉ kho vận: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline kỹ thuật: 1800 8137
Hộp thư hỗ trợ: [email protected]
Website chính thức: mecsu.vn
15. Kiến thức mở rộng và góc nhìn từ chuyên gia cơ khí hạng nặng
a. Tại sao thiết kế Ren lửng (DIN 931) lại ưu việt cho size lớn như M22?
Trong cơ khí siêu trọng, phần ren là vị trí tập trung ứng suất cực cao và dễ bị nứt gãy nhất khi chịu tải uốn hoặc cắt. Với kích thước lớn như M22x180, việc sử dụng cấu trúc ren lửng (DIN 931) giúp đưa phần thân đặc (Shank) dài tới 124mm vào vùng chịu lực chính. Điều này giúp nâng cao độ cứng vững cho các dầm chính nhà xưởng lên đến 35% so với loại ren suốt.
b. Lời khuyên khi sử dụng từ kỹ sư hiện trường
“Khi thi công với bulong siêu dài 180mm, yếu tố độ phẳng của bề mặt bản mã là sống còn. Đừng bao giờ siết bulong M22 8.8 trên bề mặt bị rỗ, vì mô-men siết thủy lực khổng lồ có thể làm bulong bị uốn nhẹ trên chiều dài 180mm, dẫn đến hiện tượng mỏi thép ngầm gây nguy hiểm sau này.”
— Đội ngũ Kỹ thuật Mecsu Pro tư vấn.
c. Nguồn tham khảo kỹ thuật tin cậy
Nội dung bài viết được tổng hợp từ các tài liệu chuẩn quốc tế:
- Hệ thống tra cứu tiêu chuẩn DIN 931 toàn cầu – Fasteners Europe.
- Sổ tay cơ khí: Tính toán tải trọng kéo và mô-men siết cho bulong thép 8.8 hệ Met.
- Dữ liệu kiểm nghiệm chất lượng phôi thép thực tế tại phòng Lab Mecsu Việt Nam.
Biên soạn nội dung: Nhóm Nội Dung Kỹ Thuật Mecsu
Cảm ơn quý khách đã tin tưởng và lựa chọn tham khảo thông tin sản phẩm của chúng tôi.
(Khám phá các chương trình chiết khấu hạ tầng tại Mecsu.vn ngay hôm nay)
Lưu ý: Các thông số hình học có thể có sai số nhỏ tùy theo từng lô hàng sản xuất thực tế từ nhà máy. Quý khách vui lòng xác nhận lại với chuyên viên tư vấn Mecsu trước khi chốt đơn.
