Phân tích kỹ thuật Bulong Thép Đen 8.8 DIN933 M20x100: Sức bền cơ học và tính linh hoạt của hệ ren toàn thân

Mục Lục Nội Dung

1. 1. Giới thiệu tổng quan về Bulong Thép Đen 8.8 DIN933 M20x100
2. 2. Bảng dữ liệu kỹ thuật Bulong M20x100 Mecsu Pro
3. 3. Đặc điểm hình học và cấu trúc của Bulong lục giác M20x100
4. 4. Ý nghĩa chỉ số cường độ 8.8 dập trên mũ Bulong
5. 5. Đánh giá sức bền vật liệu và năng lực kháng tải của Bulong M20x100
6. 6. Phân loại Bulong M20x100 theo tiêu chuẩn thân và hệ ren
7. 7. Phân tích ưu thế và hạn chế khi sử dụng Bulong M20 dài 100mm
8. 8. Ứng dụng thực tiễn của Bulong M20x100 trong xây dựng và cơ khí nặng
9. 9. So sánh thông số kỹ thuật: Bulong M20x100 và M18x100
10. 10. Hướng dẫn quy trình lắp đặt Bulong M12 đúng tiêu chuẩn
11. 11. Cách kiểm tra Bulong 8.8 đạt chuẩn chất lượng Mecsu
12. 12. Cập nhật báo giá Bulong M20x100 & Hệ thống cung ứng
13. 13. Các câu hỏi thường gặp (FAQ) về dòng sản phẩm M20x100
14. 14. Kênh tư vấn và hỗ trợ kỹ thuật trực tuyến tại Mecsu
15. 15. Thông tin bổ sung & Góc nhìn từ chuyên gia cơ khí

1. Giới thiệu tổng quan về Bulong Thép Đen 8.8 DIN933 M20x100 và đặc tính nổi bật

Bulong Thép Đen 8.8 DIN933 M20x100 là một trong những phụ kiện liên kết quan trọng nhất trong các công trình hạ tầng và lắp máy hạng nặng. Với đường kính thân 20mm và chiều dài cán ren lên đến 100mm, sản phẩm đáp ứng hoàn hảo các yêu cầu kẹp chặt những khối vật liệu dày. Thiết kế ren suốt (full thread) theo tiêu chuẩn DIN 933 mang lại khả năng tùy chỉnh vị trí đai ốc linh hoạt trên toàn bộ chiều dài thân, hỗ trợ tối đa cho các mối ghép xuyên thấu phức tạp.

Được chế tạo từ thép carbon cường độ cao qua quy trình nhiệt luyện đạt chuẩn cấp bền 8.8, sản phẩm sở hữu khả năng chịu tải kéo và nén ưu việt. Bề mặt màu đen đặc trưng từ quá trình nhuộm dầu giúp bulong tăng khả năng chống mài mòn và hoạt động ổn định trong các môi trường máy móc có dầu bảo dưỡng. Đây là giải pháp tin cậy cho các nhà thầu thi công cầu thép, nhà xưởng tiền chế và các hệ thống máy ép công nghiệp công suất lớn.

2. Bảng dữ liệu kỹ thuật chi tiết của Bulong Thép Đen 8.8 M20x100 Mecsu Pro

d: Đường kính thân ren tiêu chuẩn (M20)

l: Chiều dài tổng thể thân bulong (100mm)

b: Chiều dài phần ren (Ren suốt toàn bộ 100mm)

s: Kích thước đầu lục giác sử dụng cờ lê (30mm)

Thuộc tính kỹ thuật	Giá trị chi tiết
Mã định danh (SKU)	0043430
Ký hiệu MPN	B01M2001100TD10
Nhãn hiệu phân phối	MS-PRO
Hệ đo lường	Met (Millimeter)
Tiêu chuẩn sản xuất	DIN 933 (Dạng ren suốt)
Kích thước ren (d)	M20
Bước ren tiêu chuẩn	2.5 mm (Hệ ren thô)
Chiều dài thân (l)	100 mm
Độ dày đầu mũ (k)	12.5 mm
Kích cỡ cờ lê vặn (s)	30 mm
Kiểu dáng mũ bulong	Đầu Lục Giác Ngoài
Cấp cường độ bền	8.8
Xử lý hoàn thiện	Mạ đen (Nhiệt luyện & Nhúng dầu)

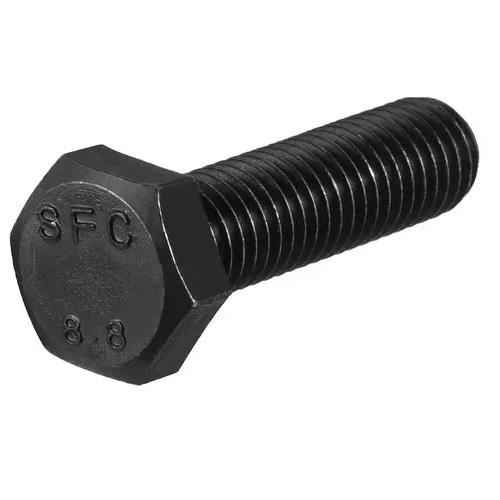

3. Đặc điểm hình học và cấu trúc của Bulong lục giác M20x100

Cấu trúc của Bulong Thép Đen 8.8 M20x100 đại diện cho sự vững chãi của dòng bulong size lớn:

• Đầu lục giác ngoài (Size 30mm): Phần mũ được rèn dập chính xác với độ dày 12.5mm. Kích thước lục giác 30mm cho phép sử dụng các dụng cụ siết lực chuyên dụng để tạo mô-men xoắn lớn, đảm bảo lực siết kẹp đạt ngưỡng tối ưu mà không lo trượt cạnh lục giác.
• Thân bulong ren suốt toàn bộ: Với chiều dài 100mm, phần ren được cán chạy suốt từ chân mũ đến đầu thân. Bước ren thô 2.5mm giúp bulong bám chắc vào các lỗ ren âm sâu hoặc cho phép lắp nhiều đai ốc, vòng đệm tại các vị trí kẹp khác nhau trên cùng một thân vít.

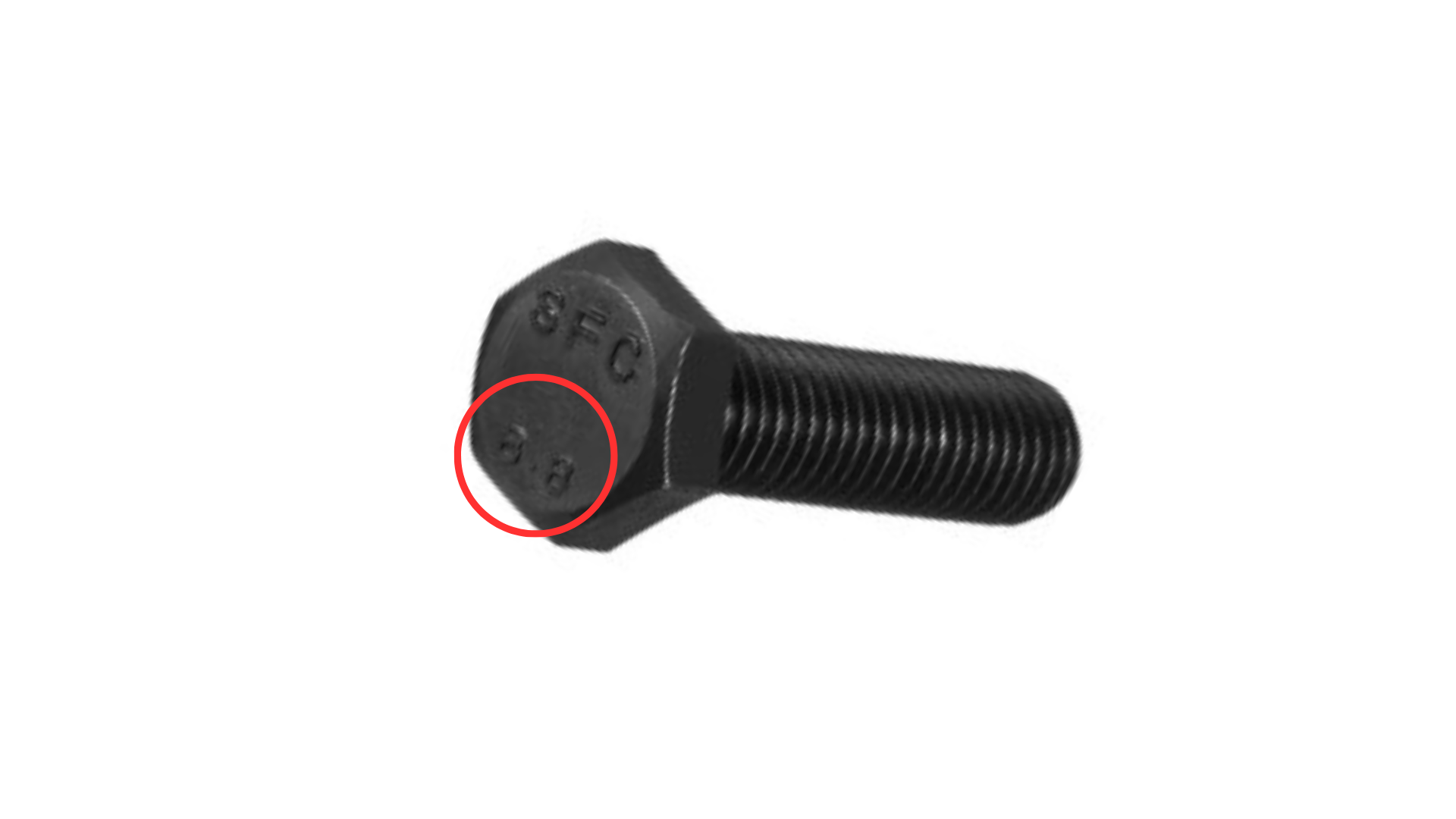

4. Ý nghĩa chỉ số cường độ 8.8 dập trên mũ Bulong

Ký hiệu 8.8 trên đầu mũ không đơn thuần là tên gọi, mà là thông số kỹ thuật sống còn:

• Số 8 đầu tiên: Thể hiện giới hạn bền kéo tối thiểu là 800 N/mm². Ở size M20, điều này tương đương với năng lực chịu lực kéo đứt cực kỳ đáng nể, phù hợp cho các cấu kiện kẹp bản mã thép dày hàng chục mm.
• Số .8 thứ hai: Chỉ ra giới hạn chảy đạt 80% giới hạn bền kéo (khoảng 640 N/mm²). Đây là ngưỡng tải trọng giới hạn mà bulong có thể chịu đựng mà vẫn giữ được đặc tính đàn hồi, đảm bảo mối nối không bị nới lỏng hay giãn vĩnh viễn trong quá trình vận hành máy.

5. Đánh giá sức bền vật liệu và năng lực kháng tải của Bulong 8.8 M20x100

Sức bền của Bulong M20x100 nằm ở tiết diện thép lớn kết hợp với quy trình tôi luyện nhiệt đồng nhất. Với đường kính 20mm, sản phẩm cung cấp diện tích chịu lực lớn hơn rất nhiều so với các dòng M12 hay M16, cho phép nó gánh vác những tải trọng kẹp hàng tấn trên mỗi điểm nối.

Nhờ thiết kế ren suốt trên chiều dài 100mm, bulong có khả năng phân bổ ứng suất đều khắp chiều dài thân ren khi được siết chặt. Điều này đặc biệt quan trọng trong các ứng dụng chịu tải trọng động hoặc rung lắc mạnh, giúp giảm thiểu hiện tượng tập trung ứng suất tại một điểm, từ đó kéo dài tuổi thọ của toàn bộ hệ thống liên kết cơ khí.

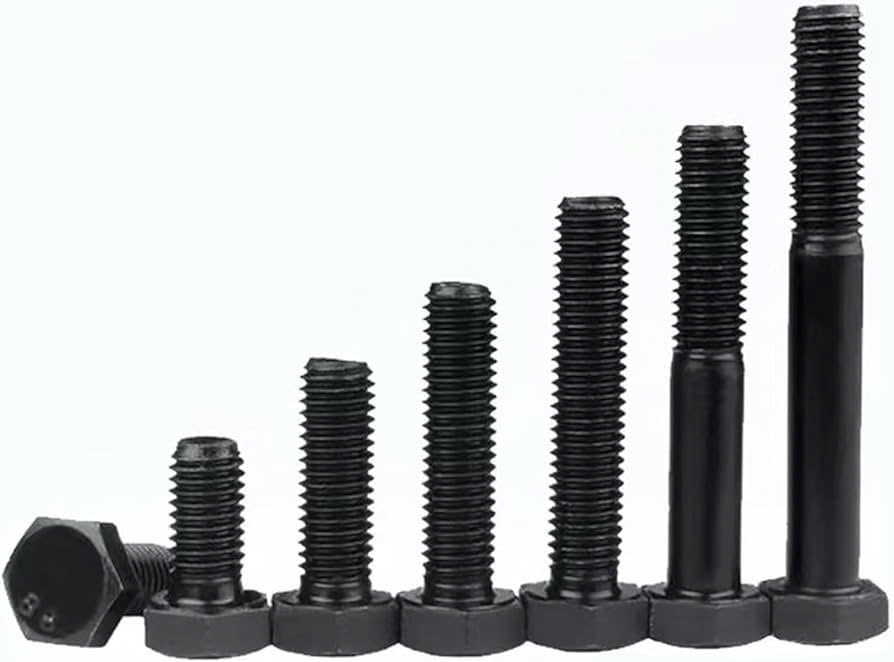

6. Phân loại Bulong M20x100 theo tiêu chuẩn thân và hệ ren

Việc lựa chọn đúng tiêu chuẩn thân ren sẽ quyết định độ bền của mối lắp ghép:

Phân loại theo cấu trúc thân:

• DIN 933 (Quy cách hiện tại): Thân ren suốt toàn bộ 100mm. Mang lại sự linh động tuyệt đối khi cần kẹp các lớp vật liệu có tổng độ dày thay đổi hoặc dùng trong các lỗ ren có chiều sâu lớn.
• DIN 931: Thân ren lửng. Một phần thân trơn giúp tăng khả năng kháng uốn và kháng cắt tại các khớp nối có lực xé ngang lớn.

Phân loại theo hệ bước ren:

• Ren thô tiêu chuẩn (2.5mm): Là hệ ren phổ biến nhất của M20, dễ dàng tháo lắp và có độ bền bước ren cao trong môi trường công nghiệp nặng.
• Ren mịn: Có bước ren nhỏ hơn, dùng cho các cụm chi tiết máy cần sự kín khít tuyệt đối hoặc yêu cầu tinh chỉnh lực siết với độ phân giải cực nhỏ.

7. Phân tích ưu thế và hạn chế khi sử dụng Bulong M20 dài 100mm

Mọi sản phẩm kỹ thuật đều có những điểm mạnh và lưu ý riêng trong thực tế sử dụng:

Ưu điểm nổi trội:

• Khả năng tùy chỉnh cao: Với 100mm ren suốt, người dùng có thể cắt ngắn hoặc điều chỉnh vị trí đai ốc dễ dàng cho mọi độ dày vật liệu kẹp.
• Sức mạnh kết nối vượt cấp: Đường kính M20 đảm bảo an toàn tối đa cho các kết cấu chịu lực chính của công trình.
• Hiệu quả kinh tế: Mức giá 13,486 đ/cái là khoản đầu tư hợp lý cho một linh kiện cường độ cao đạt chuẩn 8.8.

Hạn chế cần lưu ý:

• Yêu cầu bảo quản bề mặt: Do bề mặt mạ đen nhuộm dầu, sản phẩm không thích hợp cho môi trường axit mạnh hoặc tiếp xúc trực tiếp với nước biển nếu không có thêm lớp sơn bảo vệ.
• Khối lượng: Trọng lượng của bulong M20x100 khá lớn, cần tính toán kỹ tải trọng bản thân khi lắp ráp các cụm linh kiện di động.

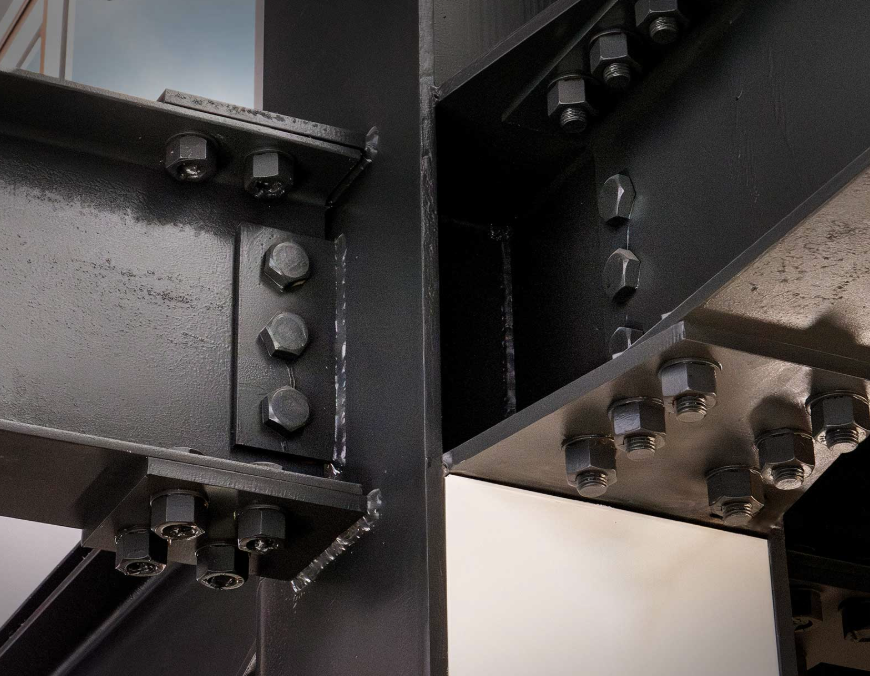

8. Ứng dụng thực tiễn của Bulong M20x100 trong xây dựng và công nghiệp nặng

Bulong M20x100 là lựa chọn ưu tiên cho các hạng mục đòi hỏi sự an toàn khắt khe:

• Lắp đặt hệ thống khung gầm máy lớn: Sử dụng để cố định bệ máy phát điện, máy nén khí hoặc máy ép thủy lực vào sàn bê tông qua các bản mã thép dày 50-80mm.

• Thi công kết cấu cầu và cảng: Dùng trong các mối nối dầm thép, hệ thống giằng chịu lực của cầu vượt thép hoặc các cọc neo tại bến cảng nơi yêu cầu lực siết kẹp rất lớn.

• Sửa chữa và đóng mới tàu biển: Ứng dụng trong việc liên kết các vách ngăn, bệ máy chính trong khoang máy tàu thủy, nơi dầu mỡ giúp bảo quản bề mặt thép đen của bulong.

9. So sánh thông số kỹ thuật: Bulong M20x100 và M18x100

Việc lựa chọn giữa M18 và M20 cho cùng chiều dài 100mm có ảnh hưởng trực tiếp đến hệ số an toàn:

Tiêu chí đối chiếu	Bulong M20x100 (DIN 933)	Bulong M18x100 (DIN 933)
Đường kính thân ren	20 mm	18 mm
Năng lực chịu tải kéo	Cao hơn khoảng 23%	Thấp hơn
Cờ lê/Tuýp tương ứng	30 mm	27 mm
Bước ren chuẩn	2.5 mm	2.5 mm
Chiều cao đầu mũ (k)	12.5 mm	11.5 mm
Ứng dụng phổ biến	Kết cấu chịu tải trọng chính	Kết cấu phụ trợ, khung máy vừa

Nhận định: Với các mối nối dài 100mm chịu áp lực lớn, dòng M20 cung cấp độ ổn định thân vít tốt hơn hẳn, hạn chế hiện tượng võng hoặc biến dạng khi siết lực cao.

10. Hướng dẫn quy trình lắp đặt Bulong M20 đúng tiêu chuẩn

Thực hiện lắp đặt đúng kỹ thuật giúp bulong phát huy toàn bộ 800MPa giới hạn bền kéo:

Các bước thực hiện chuẩn:

• Bước 1: Khoan và vệ sinh lỗ: Sử dụng mũi khoan 20.5mm hoặc 21mm. Cần thổi sạch bụi và bavia trong lỗ khoan để đảm bảo thân ren đi xuyên qua dễ dàng mà không bị kẹt.
• Bước 2: Phối hợp long đền: Luôn sử dụng Long đền phẳng M20 dày ở cả hai mặt ép để tránh làm lún bề mặt chi tiết kẹp. Sử dụng Long đền vênh M20 nếu mối nối nằm ở vùng có rung động từ động cơ.
• Bước 3: Kiểm soát lực siết: Sử dụng cần siết lực với đầu tuýp 30mm. Lực siết khuyến nghị cho M20 cấp 8.8 là khoảng 400-450 N.m để đạt độ giãn thép nằm trong vùng an toàn lý thuyết.

Lưu ý bảo dưỡng:

• Sau khi lắp đặt, nên bôi thêm một lớp mỡ chịu nhiệt vào phần ren dư để ngăn chặn rỉ sét xâm nhập, giúp việc tháo dỡ bảo trì sau này thuận tiện hơn.

11. Cách kiểm tra Bulong 8.8 đạt chuẩn chất lượng Mecsu

Để đảm bảo an toàn thi công, quý khách nên xác thực sản phẩm qua các đặc điểm:

• Dấu triện đầu mũ: Ký số 8.8 và ký hiệu của nhà máy MS-PRO phải được dập nổi rõ ràng trên đỉnh lục giác, các cạnh mũ sắc nét, không bị lẹm hay biến dạng.
• Độ chính xác của ren: Thử vặn đai ốc M20 chuẩn vào thân bulong, cảm giác vặn phải trơn tru từ đầu đến chân ren, không có hiện tượng vấp hay kẹt do sai số bước ren.
• Bề mặt mạ đen: Lớp nhuộm đen phải đồng nhất, bề mặt sờ vào thấy có lớp dầu nhờn mỏng, không có vết gỉ vàng li ti ngay khi mở hộp.

12. Cập nhật báo giá Bulong M20x100 & Hệ thống cung ứng

a. Giá bán tham khảo tại Mecsu: 13,486 đ / Cái (đã bao gồm VAT)

Mecsu cung cấp giải pháp vật tư đa dạng cho mọi quy mô: từ hỗ trợ bán lẻ vài cái cho sửa chữa máy móc đến cung ứng số lượng lớn hàng ngàn cái cho các dự án xây lắp với mức chiết khấu cực kỳ cạnh tranh.

b. Lợi ích khi đặt mua tại hệ thống Mecsu

• Chuẩn hóa chất lượng: Sản phẩm đúng tiêu chuẩn DIN 933, cam kết cấp bền 8.8 thực tế được kiểm soát qua từng lô hàng.
• Hệ thống kho vận tại TP.HCM: Sẵn kho số lượng lớn mã M20x100, hỗ trợ đóng gói và giao hàng toàn quốc nhanh chóng.
• Dịch vụ tận tâm: Đội ngũ kỹ thuật hỗ trợ tư vấn chọn lựa phụ kiện long đền, đai ốc tương thích hoàn hảo với bulong.

MUA THÊM CÁC LOẠI BULONG CHÍNH HÃNG TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về dòng sản phẩm M20x100

13.1. Về Kỹ thuật & Công cụ thi công

Dùng dụng cụ size bao nhiêu để vặn bulong M20x100 này?

Bạn cần sử dụng cờ lê hoặc đầu tuýp size 30mm để thao tác chuẩn xác với đầu lục giác của mã sản phẩm này.

Phần ren suốt 100mm có ảnh hưởng đến độ bền thân vít không?

Với các liên kết kẹp chặt thông thường, ren suốt mang lại sự linh hoạt tối đa. Tuy nhiên, nếu mối nối chịu tải trọng xé ngang (shear force) cực lớn, bạn có thể cân nhắc dòng ren lửng DIN 931 để có phần thân đặc dày dặn hơn.

Tôi có thể dùng mã này cho bản mã dày 80mm không?

Hoàn toàn được. Với chiều dài 100mm và thiết kế ren suốt, bạn còn dư 20mm để bắt thêm đai ốc và long đền một cách thoải mái và an toàn.

13.2. Về Độ bền & Môi trường vận hành

Bulong thép đen 8.8 có chống rỉ được ngoài trời không?

Lớp nhuộm đen nhúng dầu chỉ có khả năng chống oxy hóa nhẹ. Đối với môi trường ngoài trời, quý khách nên sơn phủ bảo vệ hoặc chuyển sang dùng Bulong mạ kẽm nhúng nóng/Inox 304 có sẵn tại Mecsu.

Làm sao biết bulong này chịu được lực siết bao nhiêu?

Theo tiêu chuẩn cấp bền 8.8, bulong M20 có giới hạn bền kéo rất cao. Tuy nhiên, lực siết thực tế còn phụ thuộc vào ma sát bề mặt ren và loại đai ốc đi kèm. Lực siết tiêu chuẩn khuyến nghị thường rơi vào khoảng 400-450 N.m.

13.3. Về Chính sách mua hàng tại Mecsu

Mecsu có hỗ trợ giao hàng gấp trong ngày tại TP.HCM không?

Có. Với các đơn hàng vật tư sẵn kho như M20x100, Mecsu hỗ trợ giao hàng siêu tốc trong khu vực nội thành để kịp tiến độ thi công của quý khách.

14. Kênh tư vấn và hỗ trợ khách hàng trực tuyến tại Mecsu

Mecsu luôn đồng hành cùng quý khách hàng trong việc tìm kiếm các giải pháp vật tư kỹ thuật tối ưu và bền bỉ nhất.

Địa chỉ văn phòng & Tổng kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài tư vấn: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Thông tin bổ sung & Góc nhìn từ chuyên gia cơ khí

a. Tại sao nên chọn Ren suốt (DIN 933) cho chiều dài 100mm?

Trong lắp ráp máy móc hạng nặng, việc dự báo chính xác độ dày kẹp cuối cùng đôi khi gặp sai lệch do sai số của các tấm bản mã. Bulong M20x100 ren suốt loại bỏ hoàn toàn rủi ro đai ốc bị kẹt tại phần thân trơn (như ở dòng ren lửng), cho phép người thợ siết chặt mối nối ở bất kỳ vị trí nào, giúp tăng tốc độ thi công và giảm thiểu vật tư thừa.

b. Khuyên dùng từ chuyên gia thi công

“Khi lắp đặt các bệ máy rung động mạnh bằng bulong M20, đừng bao giờ tiết kiệm đai ốc khóa hoặc long đền vênh. Với chiều dài 100mm, biên độ giãn nở nhiệt và rung động có thể làm lỏng mối nối nếu không có các biện pháp chống tự tháo chuyên dụng.”
— Đội ngũ kỹ thuật Mecsu Pro tư vấn.

c. Nguồn tham khảo kỹ thuật tin cậy

Nội dung được tổng hợp dựa trên các dữ liệu tiêu chuẩn quốc tế:

• Hệ thống tra cứu tiêu chuẩn DIN 933 quốc tế.
• Sổ tay thiết kế cơ khí về cường độ vật liệu thép cường độ cao và tính toán lực siết.
• Kết quả kiểm nghiệm chất lượng định kỳ tại Trung tâm kỹ thuật Mecsu.

Biên soạn nội dung: Team Nội Dung Kỹ Thuật Mecsu
