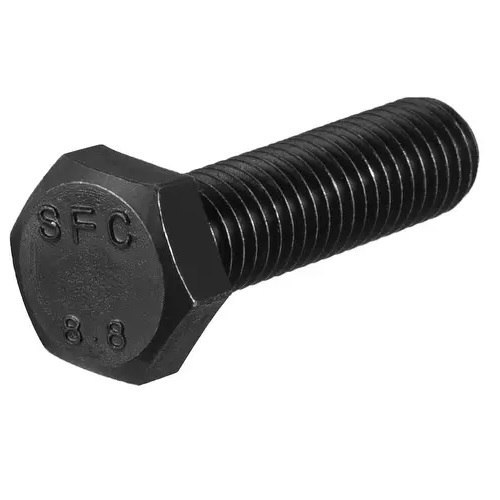

Phân tích kỹ thuật Bulong Thép Đen 8.8 DIN933 M20x160: Đặc tính chịu tải cực hạn trên thân ren dài 160mm

Mục Lục Nội Dung

1. 1. Giới thiệu tổng quan về Bulong Thép Đen 8.8 DIN933 M20x160
2. 2. Bảng dữ liệu kỹ thuật Bulong M20x160 Mecsu Pro
3. 3. Đặc điểm hình học và cấu trúc của Bulong lục giác M20x160
4. 4. Ý nghĩa chỉ số cường độ 8.8 dập trên mũ Bulong
5. 5. Đánh giá sức bền vật liệu và năng lực kháng tải của Bulong M20x160
6. 6. Phân loại Bulong M20x160 theo tiêu chuẩn thân và hệ ren
7. 7. Phân tích ưu thế và hạn chế khi sử dụng Bulong M20 dài 160mm
8. 8. Vai trò thực tiễn của Bulong M20x160 trong các công trình hạ tầng lớn
9. 9. So sánh thông số kỹ thuật: Bulong M20x160 và M18x160
10. 10. Hướng dẫn quy trình lắp đặt Bulong M20 đúng tiêu chuẩn kỹ thuật
11. 11. Cách kiểm tra Bulong 8.8 đạt chuẩn chất lượng Mecsu
12. 12. Cập nhật báo giá Bulong M20x160 & Hệ thống cung ứng
13. 13. Các câu hỏi thường gặp (FAQ) về dòng sản phẩm M20x160
14. 14. Kênh tư vấn và hỗ trợ kỹ thuật trực tuyến tại Mecsu
15. 15. Thông tin bổ sung & Góc nhìn từ chuyên gia cơ khí

1. Giới thiệu tổng quan về Bulong Thép Đen 8.8 DIN933 M20x160 và đặc tính nổi bật

Bulong Thép Đen 8.8 DIN933 M20x160 là một trong những linh kiện liên kết quan trọng nhất dành cho các hạng mục thi công yêu cầu độ xuyên thấu lớn và khả năng chịu lực kéo cực cao. Với đường kính phi 20mm và chiều dài vượt trội lên đến 160mm, sản phẩm tuân thủ tiêu chuẩn DIN 933 với thiết kế ren suốt (full thread). Cấu trúc này cho phép đai ốc có thể di chuyển và siết chặt ở bất kỳ vị trí nào trên thân bulong dài 16cm, tạo sự linh hoạt tuyệt đối cho các mối nối có độ dày biến thiên.

Được chế tạo từ dòng thép carbon cường độ cao và trải qua quá trình nhiệt luyện khắt khe, bulong đạt cấp bền 8.8 mạnh mẽ, chống lại các hiện tượng đứt gãy hay biến dạng khi làm việc dưới áp lực lớn. Lớp bề mặt màu đen từ quá trình nhuộm dầu không chỉ gia tăng thẩm mỹ công nghiệp mà còn bảo vệ sản phẩm khỏi các tác động oxy hóa trong môi trường có màng dầu bôi trơn. Đây là giải pháp vật tư hàng đầu cho các kết cấu dầm thép, chân đế máy nặng và xây dựng hạ tầng kỹ thuật.

2. Bảng dữ liệu kỹ thuật chi tiết của Bulong Thép Đen 8.8 M20x160 Mecsu Pro

d: Đường kính thân ren danh nghĩa (M20)

l: Chiều dài toàn bộ thân từ dưới mũ (160mm)

k: Chiều cao mũ lục giác (12.5mm)

s: Kích thước lục giác vặn cờ lê (30mm)

Thuộc tính kỹ thuật	Giá trị chi tiết
Mã định danh (SKU)	0072291
Ký hiệu MPN	B01M2001160TD10
Nhãn hiệu phân phối	MS-PRO
Hệ đo lường	Met (Millimeter)
Tiêu chuẩn sản xuất	DIN 933 (Dạng ren suốt)
Kích thước ren (d)	M20
Bước ren tiêu chuẩn	2.5 mm (Hệ ren thô)
Chiều dài thân (l)	160 mm
Dạng đầu lục giác	Đầu Lục Giác Ngoài
Độ dày đầu mũ (k)	12.5 mm
Kích cỡ cờ lê sử dụng (s)	30 mm
Cấp cường độ bền	8.8
Xử lý hoàn thiện	Thép đen (Nhiệt luyện & Nhúng dầu)
Nguồn gốc hàng hóa	Trung Quốc

3. Đặc điểm hình học và cấu trúc của Bulong lục giác M20x160

Dòng Bulong Thép Đen 8.8 M20x160 sở hữu cấu trúc cơ khí vững chãi, đảm bảo tính ổn định cho các khối vật liệu nặng:

• Mũ lục giác ngoài (Size 30mm): Đầu bulong được dập khuôn sắc sảo với độ dày 12.5mm, tương thích hoàn hảo với các dòng khóa hoặc đầu tuýp size 30. Kích thước lớn này cho phép truyền tải lực siết cực mạnh mà không lo bị trượt góc hay làm tròn đầu mũ trong quá trình thi công các hệ thống siêu trường siêu trọng.
• Thân ren suốt (DIN 933): Với tổng chiều dài 160mm, phần ren được cán kéo dọc toàn bộ thân bulong. Ưu thế ren suốt giúp loại bỏ các hạn chế về độ dày bản mã, đồng thời cho phép người dùng tùy chỉnh lực ép tại bất kỳ điểm nào trên trục thân, cực kỳ tiện lợi cho các liên kết cần độ sâu xuyên thấu lớn.

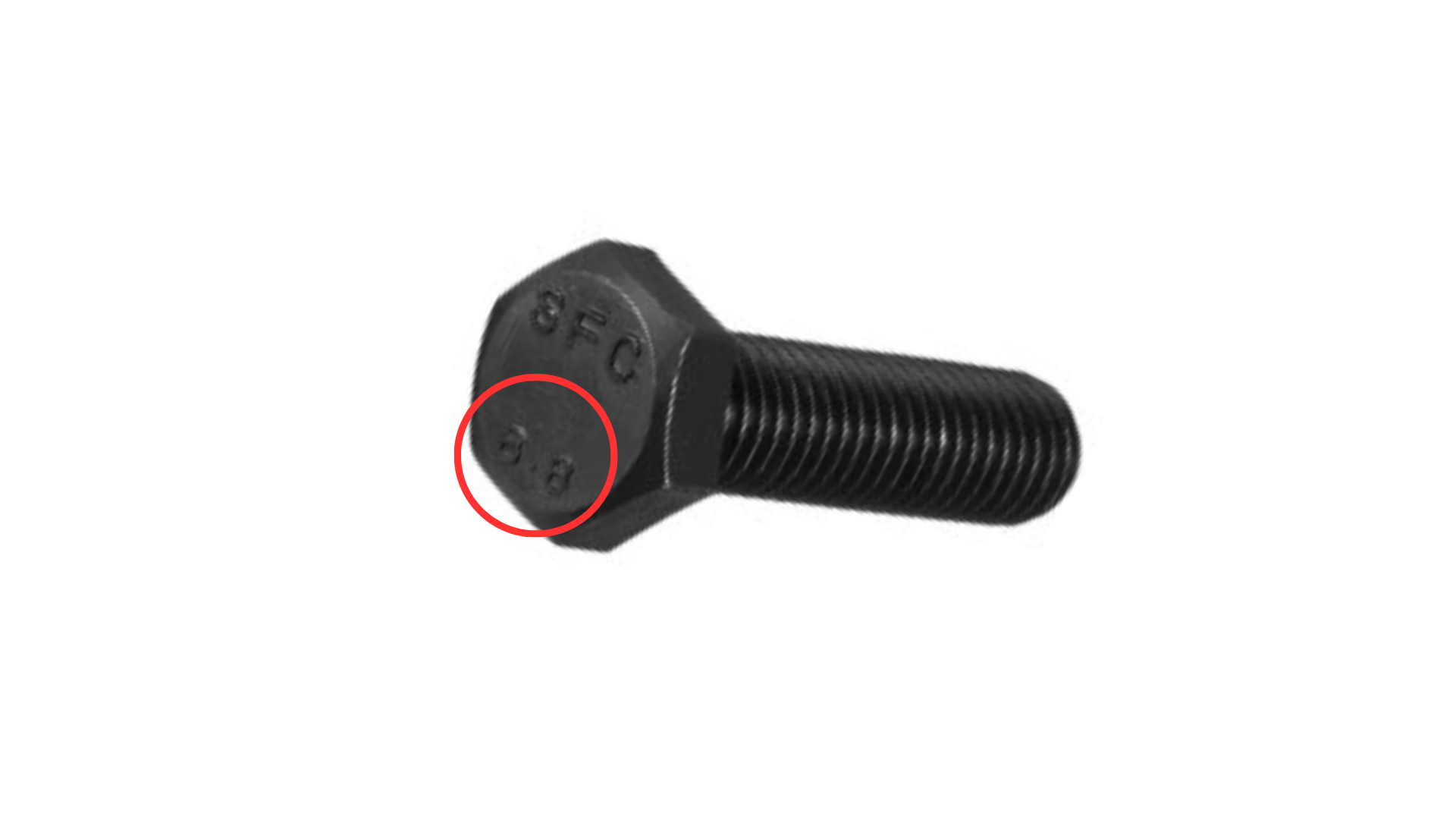

4. Ý nghĩa chỉ số cường độ 8.8 dập trên mũ Bulong

Các ký tự 8.8 dập nổi trên đỉnh mũ chính là thông số định danh năng lực kháng tải của sản phẩm:

• Số 8 đầu tiên: Tượng trưng cho giới hạn bền kéo tối thiểu đạt mức 800 N/mm². Điều này minh chứng cho khả năng chịu đựng áp lực kéo giãn cực lớn của bulong size M20 trước khi xảy ra hiện tượng đứt gãy vật lý.
• Số .8 thứ hai: Chỉ ra giới hạn chảy bằng 80% giới hạn bền kéo (khoảng 640 N/mm²). Đây là ngưỡng tải trọng an toàn mà bulong có thể làm việc liên tục mà vẫn giữ được hình dáng ban đầu, đảm bảo các mối liên kết không bị nới lỏng hay biến dạng vĩnh viễn theo thời gian.

5. Đánh giá sức bền vật liệu và năng lực kháng tải của Bulong 8.8 M20x160

Bulong M20x160 cấp bền 8.8 là “trợ thủ đắc lực” cho các liên kết yêu cầu sự dẻo dai kết hợp cùng độ cứng tuyệt đối trên khoảng cách dài. Với đường kính thân 20mm, nó mang lại diện tích tiết diện chịu tải vượt trội, giúp phân bổ ứng suất đồng đều hơn khi kết nối các cấu kiện thép hạng nặng. Quy trình nhiệt luyện đồng nhất giúp sản phẩm đạt được độ ổn định cơ lý xuất sắc, ngay cả trên chiều dài 16cm.

Trong các điều kiện vận hành có rung động mạnh hoặc chịu tải trọng thay đổi liên tục, dòng bulong M20 này thể hiện khả năng chống mỏi kim loại vượt trội. Lực siết kẹp (preload) được duy trì ở trạng thái an toàn lâu dài, giúp bảo vệ tính toàn vẹn của hệ thống máy móc và công trình xây dựng trước các tác động ngoại lực phức tạp.

6. Phân loại Bulong M20x160 theo tiêu chuẩn thân và hệ ren

Việc nắm rõ sự khác biệt giữa các hệ tiêu chuẩn sẽ giúp bạn lựa chọn đúng vật tư cho dự án:

Dựa trên thiết kế thân ren:

• DIN 933 (Quy cách hiện tại): Thân ren suốt. Toàn bộ 160mm chiều dài đều có ren, linh hoạt tối đa khi cần vặn đai ốc ở nhiều vị trí hoặc dùng cho các bản mã có độ dày không đồng nhất.
• DIN 931: Thân ren lửng. Có một phần thân trơn (shank) giúp định tâm tốt và tăng khả năng kháng cắt ngang tại vị trí không có ren.

Dựa trên đặc điểm bước ren hệ mét:

• Ren thô tiêu chuẩn (2.5mm): Là hệ ren phổ biến và dễ tìm phụ kiện nhất cho size M20, giúp việc lắp ráp diễn ra nhanh chóng và khó bị cháy ren trong môi trường thi công thực tế.
• Ren mịn: Có bước ren nhỏ hơn, thường áp dụng cho các chi tiết máy cần độ kín khít siêu cao và tinh chỉnh lực siết với độ phân giải nhỏ.

7. Phân tích ưu thế và hạn chế khi sử dụng Bulong M20 dài 160mm

Mỗi quy cách sản phẩm đều mang lại những lợi thế đặc thù tùy vào môi trường ứng dụng:

Ưu điểm nổi bật:

• Khả năng xuyên thấu tuyệt vời: Với chiều dài 160mm, bulong dễ dàng kết nối các cấu kiện dày như dầm thép lớn hoặc các khối máy công nghiệp cồng kềnh.
• Sức mạnh từ đường kính lớn: Thân bulong M20 đảm bảo hệ số an toàn cao cho các công trình chịu tải trọng lên đến hàng chục tấn.
• Linh động nhờ ren suốt: Loại bỏ nỗi lo về việc đai ốc bị kẹt ở phần thân trơn, cho phép siết chặt ở bất kỳ độ dày nào của vật liệu kẹp.

Hạn chế cần lưu ý:

• Trọng lượng đáng kể: Bulong size M20x160 khá nặng, cần tính toán kỹ tổng tải trọng nếu sử dụng số lượng lớn trên các kết cấu nhẹ.
• Đặc tính bề mặt: Thép đen nhuộm dầu không phù hợp cho môi trường thường xuyên tiếp xúc với nước hoặc hóa chất mạnh nếu không có biện pháp sơn phủ bổ sung.

8. Vai trò thực tiễn của Bulong M20x160 trong các công trình hạ tầng lớn

Nhờ kích thước khổng lồ và sức mạnh cấp bền 8.8, sản phẩm này xuất hiện trong nhiều hạng mục lắp ráp kỹ thuật cao:

• Lắp đặt bệ máy siêu trọng: Sử dụng để neo giữ các loại máy ép thủy lực, máy cán thép hoặc tua-bin công suất lớn vào hệ thống sàn bê tông dầm thép dày.

• Thi công kết cấu dầm thép xuyên thấu: Dùng để liên kết các thanh xà gồ thép chữ I, chữ H có kích thước lớn hoặc ghép nối các tấm bản mã dày trong xây dựng nhà xưởng cao tầng và cầu thép.

• Hệ thống khung đỡ bồn chứa và đường ống: Ứng dụng trong việc cố định các chân đế bồn chứa xăng dầu, hóa chất hoặc hệ thống giá treo đường ống áp lực lớn nơi yêu cầu độ dài bulong vượt trội.

9. So sánh thông số kỹ thuật: Bulong M20x160 và M18x160

Việc nâng cấp từ M18 lên M20 cho cùng chiều dài 160mm mang lại sự thay đổi vượt trội về năng lực cơ khí:

Tiêu chí đối chiếu	Bulong M20x160 (DIN 933)	Bulong M18x160 (DIN 933)
Đường kính thân thực tế	20 mm	18 mm
Năng lực kháng tải kéo	Cao hơn khoảng 25%	Thấp hơn
Cờ lê vặn tương ứng	30 mm	27 mm
Bước ren tiêu chuẩn	2.5 mm	2.5 mm
Độ dày mũ (k)	12.5 mm	11.5 mm
Khả năng kháng uốn thân dài	Tuyệt vời (Hạn chế võng thân)	Tốt

Nhận định: Với chiều dài lên tới 160mm, việc chọn size M20 mang lại độ cứng vững thân bulong tốt hơn hẳn, giúp giảm thiểu hiện tượng uốn cong thân khi chịu tải trọng ngang phức tạp.

10. Hướng dẫn quy trình lắp đặt Bulong M20 đúng tiêu chuẩn kỹ thuật

Lắp đặt đúng quy trình giúp sản phẩm phát huy tối đa giới hạn bền kéo 800 MPa:

Các bước thực hiện chuẩn:

• Bước 1: Tạo lỗ chờ xuyên tâm: Sử dụng mũi khoan size 20.5mm hoặc 21mm. Do lỗ khoan sâu 160mm, cần khoan chậm, rút mũi khoan liên tục để thoát phôi và đảm bảo lỗ luôn thẳng hướng.
• Bước 2: Kết hợp linh kiện phụ trợ: Luôn dùng kèm Long đền phẳng M20 để bảo vệ bề mặt vật liệu. Kết hợp Long đền vênh hoặc Đai ốc khóa nếu vị trí lắp đặt thường xuyên chịu rung động từ động cơ.
• Bước 3: Siết lực đúng ngưỡng: Sử dụng súng siết bu lông hoặc cờ lê lực size 30. Lực siết khuyến nghị cho M20 cấp 8.8 vào khoảng 400-440 N.m để đạt độ căng thép tối ưu nhất.

Lưu ý bảo dưỡng:

• Định kỳ kiểm tra các mối liên kết. Vì thân bulong dài, nếu thấy lớp dầu bảo quản bị khô, hãy bôi thêm mỡ bảo vệ để ngăn chặn rỉ sét xâm nhập vào các rãnh ren sâu bên trong.

11. Cách kiểm tra Bulong 8.8 đạt chuẩn chất lượng Mecsu

Để đảm bảo an toàn cho dự án, quý khách có thể nhận diện hàng chính hãng Mecsu qua các đặc điểm:

• Dấu triện mũ rõ nét: Ký hiệu 8.8 và ký tự của nhà sản xuất phải được dập nổi tinh xảo trên đầu lục giác, không có hiện tượng mờ nhòe hay lệch khuôn gia công.
• Màu sắc thép đen đồng nhất: Sản phẩm chuẩn có màu đen mờ đặc trưng từ quá trình nhiệt luyện nhúng dầu, sờ vào thấy nhờn nhẹ, lớp dầu bảo quản phủ đều toàn bộ 160mm thân ren.
• Độ mượt của bước ren: Thử vặn đai ốc M20 vào thân bulong, chuyển động phải trơn tru từ đầu đến cuối, không bị khựng hay kẹt do sai lệch bước ren 2.5mm.

12. Cập nhật báo giá Bulong M20x160 & Hệ thống cung ứng

a. Giá bán tham khảo tại Mecsu: 22,415 đ / Cái (đã gồm VAT)

Mecsu cung cấp giải pháp vật tư linh hoạt cho mọi quy mô: từ bán lẻ phục vụ sửa chữa thiết bị đến bán sỉ số lượng lớn cho các nhà thầu thi công hạ tầng với chiết khấu cực kỳ hấp dẫn.

b. Ưu thế khi đặt hàng tại hệ thống Mecsu

• Chuẩn hóa chất lượng ISO: Cam kết 100% sản phẩm đúng tiêu chuẩn DIN 933, cấp bền 8.8 thực tế được kiểm soát nghiêm ngặt qua từng lô nhập.
• Kho hàng sẵn sàng: Luôn duy trì tồn kho số lượng lớn mã M20x160 tại TP.HCM, hỗ trợ giao hàng toàn quốc nhanh chóng cho các công trình cần tiến độ.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư sẵn sàng tư vấn về khả năng kháng tải và đề xuất giải pháp vật tư phù hợp nhất với bản vẽ kỹ thuật của khách hàng.

XEM THÊM CÁC LOẠI BULONG CƯỜNG ĐỘ CAO KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về dòng sản phẩm M20x160

13.1. Về Kích thước & Khả năng lắp ráp

Bulong M20x160 ren suốt này dùng dụng cụ size bao nhiêu để vặn?

Sản phẩm này tương thích hoàn hảo với các loại cờ lê hoặc đầu tuýp size 30mm tiêu chuẩn quốc tế.

Với chiều dài 160mm, phần ren có chạy dọc toàn thân không?

Có. Theo tiêu chuẩn DIN 933, toàn bộ chiều dài 16cm của thân bulong đều được cán ren (ren suốt), cực kỳ tiện lợi cho các liên kết bản mã đa tầng.

Tôi cần ghép khối vật liệu dày 140mm, mã này có đủ dài không?

Có. Tổng dài 160mm trừ đi 140mm vật liệu kẹp, bạn còn dư 20mm để lắp long đền và đai ốc một cách an toàn và chắc chắn.

13.2. Về Đặc tính cơ lý & Môi trường

Bulong đen 8.8 có dùng được cho môi trường ngoài trời mưa nắng không?

Lớp nhuộm đen chỉ bảo vệ tốt trong môi trường khô ráo hoặc có dầu mỡ. Nếu dùng ngoài trời lâu dài, bạn nên sơn phủ chống gỉ hoặc tham khảo dòng Inox 304 tại Mecsu.

Lực siết an toàn cho bulong M20 cấp 8.8 là bao nhiêu?

Lực siết khuyến nghị thường nằm trong khoảng 420 N.m. Nên sử dụng máy siết lực có kiểm soát để đảm bảo độ căng thép đạt ngưỡng tốt nhất.

13.3. Về Dịch vụ mua hàng tại Mecsu

Mecsu có bán lẻ vài chục con không hay chỉ bán theo kiện lớn?

Có. Mecsu hỗ trợ khách hàng mua lẻ theo số lượng cụ thể cần dùng để phục vụ nhu cầu bảo trì máy móc hoặc các dự án chế tạo nhỏ (DIY).

14. Kênh tư vấn và hỗ trợ khách hàng trực tuyến tại Mecsu

Hãy để Mecsu trở thành đối tác tin cậy cung cấp các giải pháp vật tư cơ khí chất lượng cao và tối ưu nhất cho doanh nghiệp của bạn.

Văn phòng & Tổng kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline tư vấn hỏa tốc: 1800 8137

Hộp thư điện tử: [email protected]

Website chính thức: mecsu.vn

15. Thông tin bổ sung & Góc nhìn từ chuyên gia cơ khí

a. Tại sao ren suốt (DIN 933) lại quan trọng đối với bulong dài như M20x160?

Trong thi công kết cấu hạng nặng, việc dự báo chính xác độ dày kẹp đôi khi rất khó khăn do sai số bản mã hoặc lớp đệm. Bulong ren suốt M20x160 giúp loại bỏ hoàn toàn rủi ro đai ốc bị kẹt ở phần thân trơn (shank) như các dòng ren lửng. Điều này giúp đẩy nhanh tiến độ lắp ráp và linh hoạt trong việc thay đổi thiết kế mối nối tại công trường mà không cần thay đổi quy cách bulong.

b. Lời khuyên khi thi công lắp ráp

“Khi làm việc với các bulong có chiều dài lớn trên 150mm như M20x160, hãy luôn chú ý đến độ thẳng của thân trước khi đưa vào lỗ khoan sâu. Một thân bulong bị cong dù chỉ 0.5 độ cũng có thể gây khó khăn lớn khi luồn qua các lớp bản mã dày và làm sai lệch lực siết thực tế của hệ thống.”
— Đội ngũ Kỹ thuật Mecsu Pro chia sẻ kinh nghiệm.

c. Nguồn tham khảo hữu ích

Dữ liệu bài viết được tổng hợp từ các nguồn kỹ thuật uy tín:

• Tra cứu tiêu chuẩn DIN 933 quốc tế về Bulong lục giác.
• Sổ tay cơ tính thép cường độ cao cấp bền 8.8 và tính toán lực siết kẹp.
• Kết quả kiểm nghiệm thực tế tại trung tâm đo lường chất lượng Mecsu Việt Nam.

Biên soạn nội dung: Đội ngũ Nội dung Kỹ thuật Mecsu

Chân thành cảm ơn quý khách hàng đã tin tưởng lựa chọn tìm hiểu thông tin sản phẩm tại Mecsu.

(Khám phá thêm các ưu đãi đặc quyền và tư vấn chuyên sâu tại Mecsu.vn ngay hôm nay)

Lưu ý: Các thông số kích thước có thể có sai số sản xuất rất nhỏ theo tiêu chuẩn cho phép của nhà máy. Quý khách vui lòng kiểm tra kỹ với tư vấn viên trước khi hoàn tất đơn hàng.

“`
