Mô tả sản phẩm
Phân tích thông số Bulong Thép Đen 8.8 DIN933 M20x70: Khả năng kháng tải vượt trội và độ bền cơ học
Mục Lục Nội Dung
- 1. Giới thiệu tổng quan về Bulong Thép Đen 8.8 DIN933 M20x70
- 2. Bảng dữ liệu kỹ thuật Bulong M20x70 Mecsu Pro
- 3. Đặc điểm hình học và cấu trúc của Bulong lục giác M20x70
- 4. Ý nghĩa chỉ số cường độ 8.8 dập trên mũ Bulong
- 5. Đánh giá sức bền vật liệu và năng lực kháng tải của Bulong M20x70
- 6. Phân loại Bulong M20x70 theo tiêu chuẩn thân và hệ ren
- 7. Phân tích ưu thế và hạn chế khi sử dụng Bulong M20 dài 70mm
- 8. Vai trò thực tiễn của Bulong M20x70 trong xây dựng hạ tầng và cơ khí lớn
- 9. So sánh thông số kỹ thuật: Bulong M20x70 và M18x70
- 10. Hướng dẫn quy trình lắp đặt Bulong M20 đúng tiêu chuẩn kỹ thuật
- 11. Cách kiểm tra Bulong 8.8 đạt chuẩn chất lượng Mecsu
- 12. Cập nhật báo giá Bulong M20x70 & Hệ thống cung ứng
- 13. Giải đáp thắc mắc phổ biến về dòng sản phẩm M20x70
- 14. Kênh tư vấn và hỗ trợ kỹ thuật trực tuyến tại Mecsu
- 15. Thông tin bổ sung & Góc nhìn từ chuyên gia cơ khí
1. Giới thiệu tổng quan về Bulong Thép Đen 8.8 DIN933 M20x70 và đặc tính nổi bật
Bulong Thép Đen 8.8 DIN933 M20x70 là giải pháp kết nối cơ khí dành cho các vị trí chịu xung lực cực lớn và yêu cầu sự vững chãi tuyệt đối. Với đường kính thân lên đến 20mm và chiều dài 70mm, sản phẩm được thiết kế theo tiêu chuẩn DIN 933 với cấu trúc ren suốt (full thread). Đặc điểm này mang lại khả năng siết kẹp linh hoạt cho nhiều lớp vật liệu bản mã, đảm bảo mối liên kết luôn ở trạng thái an toàn nhất dưới các tác động ngoại lực.
Được chế tạo từ nguồn thép carbon cao cấp và tôi luyện nhiệt luyện kỹ càng, bulong đạt cấp bền 8.8 mạnh mẽ. Lớp bề mặt màu đen nhuộm dầu không chỉ gia tăng vẻ thẩm mỹ kỹ thuật mà còn đóng vai trò là màng bảo vệ, hạn chế tối đa sự han gỉ trong môi trường bôi trơn bằng dầu mỡ. Đây chính là linh kiện ưu tiên hàng đầu trong các dự án cầu đường, cầu cảng và lắp ráp máy công cụ siêu trường siêu trọng.
2. Bảng dữ liệu kỹ thuật chi tiết của Bulong Thép Đen 8.8 M20x70 Mecsu Pro
d: Đường kính ren danh định (M20)
l: Tổng chiều dài thân bulong (70mm)
k: Chiều cao mũ lục giác (12.5mm)
s: Kích thước cờ lê vặn (30mm)
| Thuộc tính kỹ thuật | Giá trị chi tiết |
|---|---|
| Mã định danh (SKU) | 0059952 |
| Ký hiệu MPN | B01M2001070TD10 |
| Nhãn hiệu phân phối | MS-PRO |
| Hệ đo lường | Met (Millimeter) |
| Tiêu chuẩn sản xuất | DIN 933 (Dạng ren suốt) |
| Kích thước ren (d) | M20 |
| Bước ren tiêu chuẩn | 2.5 mm (Hệ ren thô) |
| Chiều dài thân (l) | 70 mm |
| Độ dày đầu mũ (k) | 12.5 mm |
| Kích cỡ cờ lê vặn (s) | 30 mm |
| Kiểu dáng mũ bulong | Đầu Lục Giác Ngoài |
| Cấp cường độ bền | 8.8 |
| Xử lý hoàn thiện | Mạ đen (Nhiệt luyện & Nhúng dầu) |
| Nguồn gốc hàng hóa | Trung Quốc |
3. Đặc điểm hình học và cấu trúc của Bulong lục giác M20x70
Sản phẩm Bulong Thép Đen 8.8 M20x70 sở hữu những thông số hình học ấn tượng, tối ưu cho khả năng chịu lực:
- Mũ lục giác đại (Size 30mm): Phần đầu lục giác được dập nóng vô cùng dày dặn với độ dày k lên tới 12.5mm. Kích thước này đòi hỏi sử dụng cờ lê hoặc đầu tuýp size 30, cung cấp diện tích tiếp xúc lớn để truyền mô-men xoắn siêu khủng mà không gây ra hiện tượng móp góc hay trượt khóa trong khi siết các chi tiết hạng nặng.
- Thiết kế ren suốt (DIN 933): Toàn bộ 70mm chiều dài thân được cán ren hoàn chỉnh với bước ren lớn 2.5mm. Điều này giúp bulong có tính ứng dụng cao, dễ dàng xuyên qua các lỗ khoan bản mã dày và được cố định chắc chắn bởi đai ốc tại mọi vị trí dọc theo trục thân.

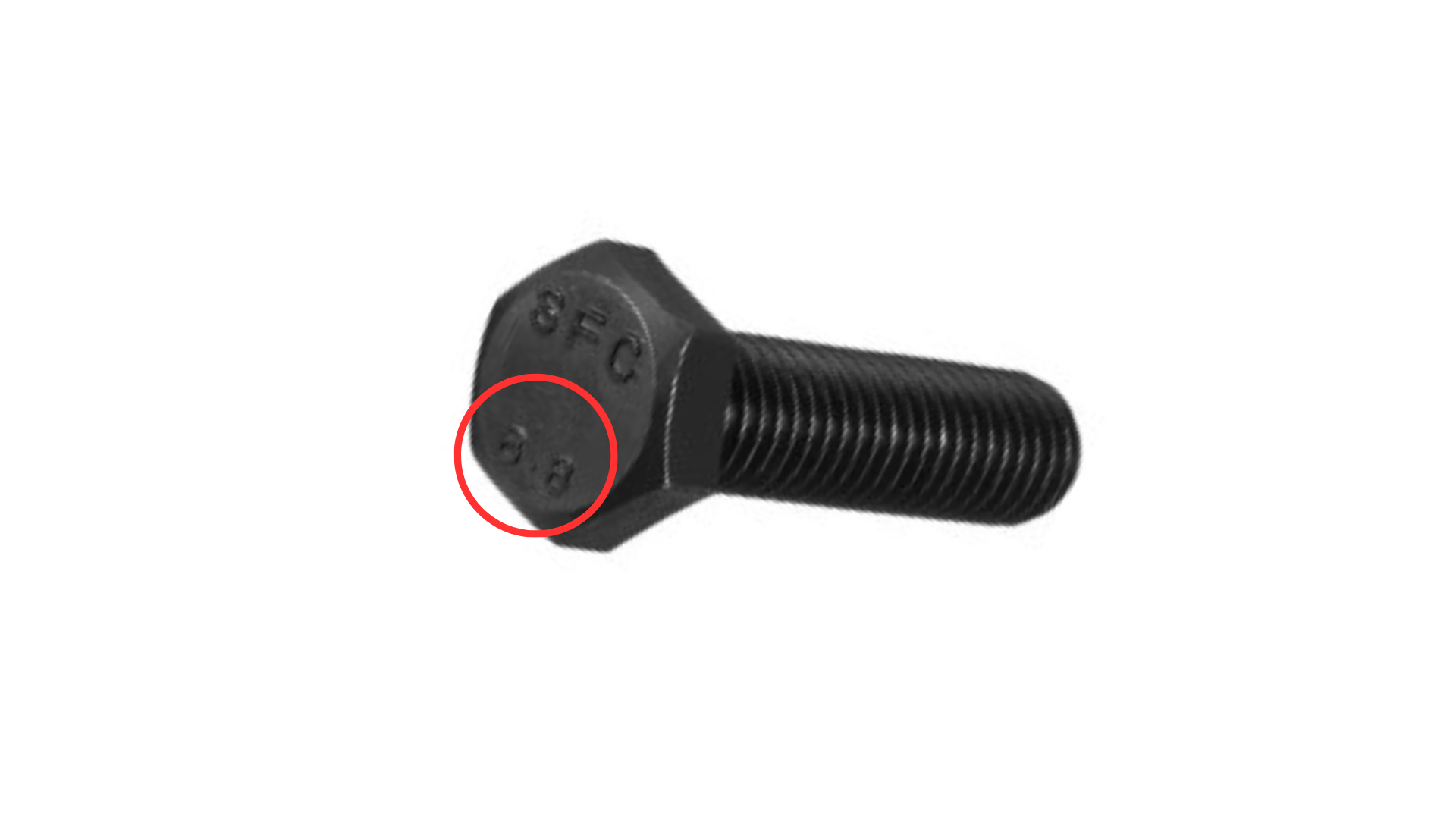

4. Ý nghĩa chỉ số cường độ 8.8 dập trên mũ Bulong
Ký hiệu 8.8 dập trên mũ bulong M20 chính là bản cam kết về giới hạn chịu tải cơ lý:
- Số 8 đầu tiên: Biểu thị giới hạn bền kéo tối thiểu đạt mức 800 N/mm². Với tiết diện lớn của size M20, bulong có thể chịu được lực kéo đứt hàng chục tấn, đảm bảo an toàn tuyệt đối cho các cấu kiện quan trọng nhất.
- Số .8 thứ hai: Xác nhận giới hạn chảy đạt 80% giới hạn bền kéo (tương đương 640 N/mm²). Đây là điểm ngưỡng giúp mối liên kết duy trì trạng thái đàn hồi, không bị giãn dài vĩnh viễn dưới tải trọng vận hành định mức.
5. Đánh giá sức bền vật liệu và năng lực kháng tải của Bulong 8.8 M20x70
Bulong M20x70 cấp bền 8.8 là “gã khổng lồ” trong các dòng liên kết phổ dụng. Đường kính 20mm mang lại momen kháng uốn và kháng cắt vượt trội, cho phép nó làm việc ổn định trong các môi trường rung lắc dữ dội của động cơ công suất cao. Nhờ phôi thép Carbon trung bình được nhiệt luyện nhiệt luyện đồng nhất, sản phẩm đạt được sự cân bằng hoàn hảo giữa độ cứng bề mặt và tính dẻo dai ở lõi.
Khả năng duy trì lực kẹp (Clamping force) của dòng M20 này là cực kỳ xuất sắc. Ngay cả khi chịu tải trọng động thay đổi liên tục, bulong vẫn giữ được độ căng thép ổn định, ngăn chặn hiện tượng lỏng lẻo mối ghép – một yếu tố sống còn trong thi công kết cấu thép cao tầng và lắp ráp máy ép thủy lực.

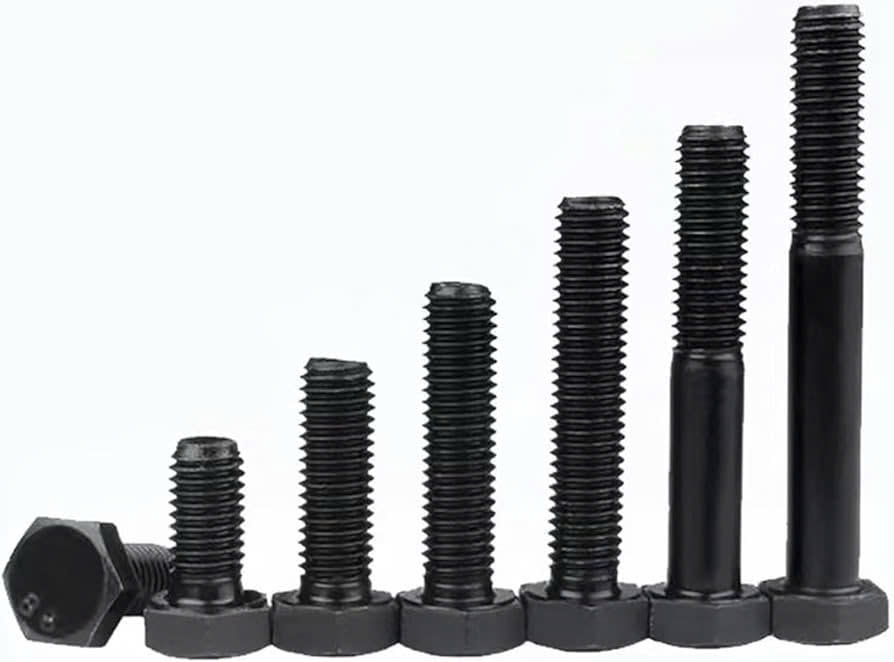

6. Phân loại Bulong M20x70 theo tiêu chuẩn thân và hệ ren
Việc nắm vững các phân loại sẽ giúp quý khách hàng chọn đúng loại vật tư cho bản vẽ:
Phân loại theo cấu tạo thân ren:
- DIN 933 (Quy cách hiện tại): Thân ren suốt toàn bộ 70mm. Tối ưu cho việc lắp ráp các bản mã có độ dày thay đổi hoặc dùng làm vít điều chỉnh vị trí.
- DIN 931: Thân ren lửng. Một phần thân trơn không có ren giúp tăng khả năng chịu lực cắt ngang tại vị trí khớp nối cố định.
Phân loại theo bước ren hệ Met:
- Ren thô tiêu chuẩn (2.5mm): Là bước ren phổ dụng nhất của M20, giúp quá trình bắt ghép diễn ra nhanh chóng và chống kẹt ren hiệu quả trong điều kiện bụi bặm.
- Ren mịn: Có bước ren nhỏ hơn (1.5mm hoặc 2.0mm), dùng cho các chi tiết cần độ kín khít siêu cao và tinh chỉnh lực siết cực nhỏ.
7. Phân tích ưu thế và hạn chế khi sử dụng Bulong M20 dài 70mm
Dòng sản phẩm này mang lại giá trị sử dụng cao nhưng cũng cần lưu ý một số đặc điểm:
Ư ưu điểm nổi bật:
- Sức mạnh liên kết tuyệt đối: Đường kính 20mm cung cấp hệ số an toàn rất cao cho các máy móc siêu nặng.
- Linh hoạt trong lắp đặt: Thiết kế ren suốt cho phép sử dụng đai ốc ở bất kỳ điểm nào trên thân dài 70mm.
- Dụng cụ siết phổ biến: Khóa size 30 là quy cách tiêu chuẩn trong cơ khí hạng nặng, dễ dàng trang bị.
Hạn chế cần lưu ý:
- Trọng lượng lớn: Bulong M20 khá nặng, cần cân nhắc tổng tải trọng khi sử dụng số lượng lớn trên các kết cấu nhẹ.
- Yêu cầu bảo quản: Thép đen dễ bị oxy hóa nếu tiếp xúc với độ ẩm cao. Cần bôi mỡ bảo vệ hoặc sơn phủ sau khi hoàn thiện mối lắp.

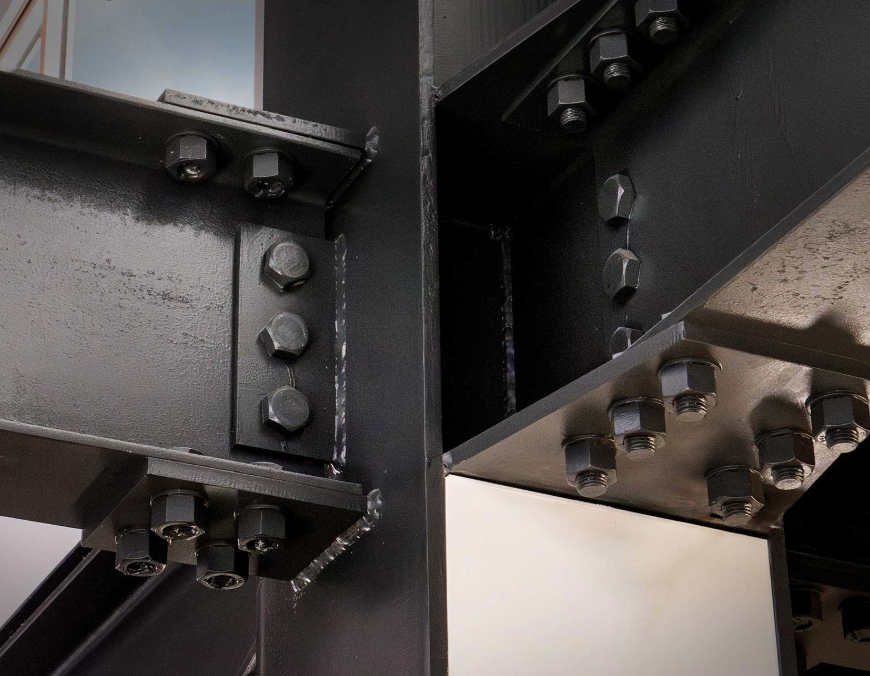

8. Vai trò thực tiễn của Bulong M20x70 trong xây dựng hạ tầng và cơ khí lớn
Nhờ năng lực chịu tải ưu việt, Bulong M20x70 ren suốt trở thành lựa chọn hàng đầu cho:
- Lắp dựng bệ máy công nghiệp siêu trọng: Dùng để cố định chân đế các loại máy ép nhựa lớn, máy dập thép hoặc các dây chuyền sản xuất tự động vào sàn bê tông cốt thép.
- Thi công kết cấu cầu thép và cảng biển: Ứng dụng trong các mối liên kết bản mã chịu lực chính của cầu, các thanh giằng tại cảng hàng hóa nơi yêu cầu độ bền mỏi cao.
- Chế tạo phương tiện vận tải nặng: Sử dụng trong khung gầm xe tải đầu kéo, các thiết bị xây dựng như xe cẩu, máy xúc nơi bulong phải chịu tải trọng va đập liên tục.
9. So sánh thông số kỹ thuật: Bulong M20x70 và M18x70
Việc nâng cấp từ M18 lên M20 mang lại sự thay đổi đáng kể về khả năng cơ lý:
| Tiêu chí đối chiếu | Bulong M20x70 (DIN 933) | Bulong M18x70 (DIN 933) |
|---|---|---|
| Đường kính thân | 20 mm | 18 mm |
| Diện tích tiết diện chịu tải | Lớn hơn ~25% | Nhỏ hơn |
| Kích cỡ cờ lê tương ứng | 30 mm | 27 mm |
| Bước ren chuẩn | 2.5 mm | 2.5 mm |
| Chiều cao mũ (k) | 12.5 mm | 11.5 mm |
| Khả năng kháng ứng suất kéo | Cực mạnh (Cho siêu kết cấu) | Mạnh (Cho kết cấu trung) |
Đánh giá: Với những vị trí đòi hỏi sự an toàn tuyệt đối hoặc chịu rung động mạnh, M20x70 cung cấp hệ số dự phòng an toàn tốt hơn hẳn dòng M18.
10. Hướng dẫn quy trình lắp đặt Bulong M20 đúng tiêu chuẩn kỹ thuật
Lắp đặt đúng cách giúp bulong phát huy toàn bộ 800 MPa giới hạn bền kéo:
Các bước thi công cơ bản:
- Bước 1: Tạo lỗ xuyên tâm: Sử dụng mũi khoan size 20.5mm hoặc 21mm. Do đường kính lớn, cần sử dụng máy khoan công suất cao và giữ mũi khoan vuông góc tuyệt đối để thân bulong đi qua mượt mà.
- Bước 2: Phụ kiện đi kèm: Bắt buộc dùng kèm Long đền phẳng M20 loại dày để phân bổ lực ép lên bề mặt vật liệu kẹp. Sử dụng Long đền vênh M20 nếu có rung lắc cơ khí lớn.
- Bước 3: Siết lực danh định: Sử dụng tay vặn lực hoặc súng siết bu lông chuyên dụng với đầu tuýp 30. Lực siết khuyến nghị cho M20 cấp 8.8 rơi vào khoảng 400-440 N.m để đạt độ căng thép tối ưu.
Lưu ý bảo dưỡng:
- Thường xuyên kiểm tra các mối liên kết ngoài trời. Nếu lớp dầu bảo quản bị trôi mất, hãy xịt thêm một lớp RP7 hoặc bôi mỡ để ngăn rỉ sét xâm nhập vào rãnh ren.
11. Cách kiểm tra Bulong 8.8 đạt chuẩn chất lượng Mecsu
Quý khách hàng nên lưu ý các dấu hiệu nhận diện hàng chuẩn chất lượng tại Mecsu:
- Dấu triện dập mũ sắc nét: Ký hiệu 8.8 và ký tự của nhà sản xuất phải được dập nổi rõ ràng trên đỉnh mũ, không có vết nứt vỡ hay mờ nhòe do gia công kém.
- Độ đen bóng đặc trưng: Bulong chính hãng có màu đen mờ đồng nhất từ quá trình nhiệt luyện nhúng dầu, khi chạm vào có cảm giác nhờn nhẹ của dầu bảo quản, không bị bong tróc như hàng sơn xịt.
- Độ mượt của ren: Thử vặn tán (đai ốc) M20 vào thân, chuyển động phải trơn tru từ đầu tới cuối, không bị sượng hay kẹt do sai số bước ren.
12. Cập nhật báo giá Bulong M20x70 & Hệ thống cung ứng
a. Giá bán tham khảo tại Mecsu: 7,658 đ / Cái (đã bao gồm VAT)
Mecsu cung cấp giải pháp vật tư linh hoạt cho mọi nhu cầu: từ bán lẻ số lượng nhỏ cho việc sửa chữa máy móc đến bán sỉ số lượng lớn cho các nhà máy lắp ráp với mức chiết khấu cực kỳ cạnh tranh.
b. Tại sao nên đặt hàng tại hệ thống Mecsu?
- Đảm bảo tiêu chuẩn ISO: 100% hàng hóa đúng tiêu chuẩn DIN 933, cấp bền 8.8 thực tế được kiểm soát nghiêm ngặt qua từng đợt nhập.
- Kho hàng sẵn có tại TP.HCM: Luôn duy trì số lượng lớn mã M20x70, hỗ trợ giao hàng hỏa tốc toàn quốc cho các dự án cần vật tư gấp.
- Dịch vụ tận tâm: Đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng hỗ trợ tính toán tải trọng và tư vấn giải pháp vật tư thay thế phù hợp với yêu cầu kỹ thuật.
XEM THÊM CÁC LOẠI BULONG CHÍNH HÃNG KHÁC TẠI MECSU
13. Giải đáp thắc mắc phổ biến về dòng sản phẩm M20x70
13.1. Về Kỹ thuật & Khả năng tương thích
Bulong M20x70 ren suốt này dùng khóa size bao nhiêu?
Bạn cần sử dụng cờ lê hoặc đầu tuýp size 30mm tiêu chuẩn để thao tác với loại bulong này.
Bước ren của bulong M20 này là bao nhiêu mm?
Sản phẩm sử dụng hệ ren thô tiêu chuẩn với bước ren 2.5mm.
Tôi cần ghép bản mã dày 60mm thì mã này có phù hợp không?
Có. Tổng chiều dài 70mm, sau khi trừ đi 60mm vật liệu kẹp, bạn còn 10mm dư ra để lắp đai ốc và long đền một cách chắc chắn.
13.2. Về Độ bền & Môi trường sử dụng
Lực siết tối đa cho bulong M20 cấp 8.8 là bao nhiêu?
Lực siết mục tiêu lý tưởng thường nằm trong khoảng 420 N.m. Nên dùng cờ lê lực để kiểm soát chính xác.
Bulong thép đen có bị gỉ nếu để ngoài trời không?
Có. Lớp nhuộm đen chỉ bảo vệ trong thời gian ngắn. Nếu dùng ngoài trời lâu dài, bạn nên sơn phủ hoặc sử dụng dòng Mạ kẽm/Inox của Mecsu.
13.3. Về Mua hàng & Dịch vụ tại Mecsu
Mecsu có hỗ trợ cắt ngắn bulong theo yêu cầu không?
Mecsu có sẵn rất nhiều quy cách độ dài khác nhau. Chúng tôi khuyên bạn nên chọn đúng mã chiều dài cần thiết (như 50mm, 60mm) thay vì cắt ngắn để đảm bảo chất lượng ren tốt nhất.
14. Kênh tư vấn và hỗ trợ khách hàng trực tuyến tại Mecsu
Hãy để Mecsu đồng hành cùng quý khách hàng trong việc tìm kiếm các giải pháp vật tư cơ khí chất lượng và tối ưu nhất.
Địa chỉ văn phòng & kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline tư vấn hỏa tốc: 1800 8137
Hộp thư: [email protected]
Website chính thức: mecsu.vn
15. Thông tin bổ sung & Góc nhìn từ chuyên gia cơ khí
a. Lợi thế của Ren suốt (DIN 933) trong lắp ráp máy nặng
Trong việc lắp ráp các bệ máy có độ dày chi tiết không đồng nhất, bulong ren suốt M20x70 mang lại sự tiện lợi tối đa. Bạn sẽ không bao giờ gặp phải tình trạng đai ốc bị kẹt ở đoạn thân trơn như các dòng ren lửng (DIN 931). Điều này giúp đẩy nhanh tiến độ thi công và linh hoạt trong việc thay đổi các phụ kiện long đền hoặc bản mã kẹp.
b. Lời khuyên an toàn từ chuyên gia
“Với các mối nối M20 chịu tải trọng lớn, hãy luôn chú ý vệ sinh sạch rãnh ren trước khi siết. Một hạt cát nhỏ bám vào bước ren 2.5mm có thể làm sai lệch kết quả đo lực siết, dẫn đến việc bulong không đạt đủ độ căng thép cần thiết và gây nguy hiểm cho hệ thống.”
— Đội ngũ Kỹ thuật Mecsu Pro tư vấn chuyên sâu.
c. Nguồn dữ liệu tham khảo
Thông tin bài viết được tổng hợp từ các tài liệu chuẩn hóa:
- Cổng tra cứu tiêu chuẩn DIN 933 cho bulong lục giác ren suốt.
- Sổ tay thiết kế cơ tính thép cường độ cao cấp bền 8.8.
- Hồ sơ kiểm định thực nghiệm tại trung tâm kỹ thuật Mecsu Việt Nam.
Biên tập nội dung: Team Nội Dung Kỹ Thuật Mecsu Pro
Mecsu chân thành cảm ơn sự tin tưởng của quý khách hàng dành cho sản phẩm của chúng tôi.
(Khám phá thêm các chương trình ưu đãi đặc quyền tại Mecsu.vn ngay hôm nay)
Lưu ý: Các thông số kích thước có thể có sai số sản xuất rất nhỏ theo tiêu chuẩn cho phép. Quý khách vui lòng kiểm tra kỹ với nhân viên tư vấn trước khi hoàn tất đơn hàng.
“`
