Review chi tiết Chốt Chẻ Inox 304 (Chốt Bi) GB91 D3x50mm: Phụ kiện hãm cơ khí bền bỉ cho môi trường khắc nghiệt và đóng tàu

Mục Lục Bài Viết

1. 1. Nhận định tổng thể về dòng Chốt Chẻ D3x50mm Tiêu Chuẩn GB 91
2. 2. Hệ thống dữ liệu kỹ thuật và bảng thông số đo lường chi tiết
3. 3. Đặc điểm cấu tạo đặc trưng của Chốt Bi Inox 304 kích thước D3x50
4. 4. Giá trị của vật liệu Inox 304 đối với khả năng chống oxy hóa vượt trội
5. 5. Đánh giá tính dẻo dai và khả năng hãm lực của chốt chẻ trong liên kết
6. 6. Các chủng loại chốt khóa công nghiệp được sử dụng phổ biến
7. 7. Phân tích ưu thế nổi bật và các lưu ý lắp đặt cho mã hàng D3x50mm
8. 8. Ứng dụng thực tiễn: D3x50mm – Linh kiện hãm then chốt trong lắp ráp máy và hạ tầng biển
9. 9. So sánh sự khác biệt giữa Chốt Chẻ Inox và Chốt Định Vị Thép
10. 10. Hướng dẫn quy trình lắp đặt và kỹ thuật bẻ chân chốt đảm bảo an toàn
11. 11. Cách kiểm tra chất lượng Inox 304 và độ hoàn thiện của chốt chẻ tại hiện trường
12. 12. Thông tin báo giá Chốt Chẻ D3x50mm và đơn vị cung ứng uy tín
13. 13. Giải đáp các thắc mắc (FAQ) về dòng chốt chẻ (chốt bi) inox 304
14. 14. Dịch vụ tư vấn kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về việc tái sử dụng và kiểm tra độ mỏi của chốt chẻ

1. Nhận định tổng thể về dòng Chốt Chẻ D3x50mm Tiêu Chuẩn GB 91

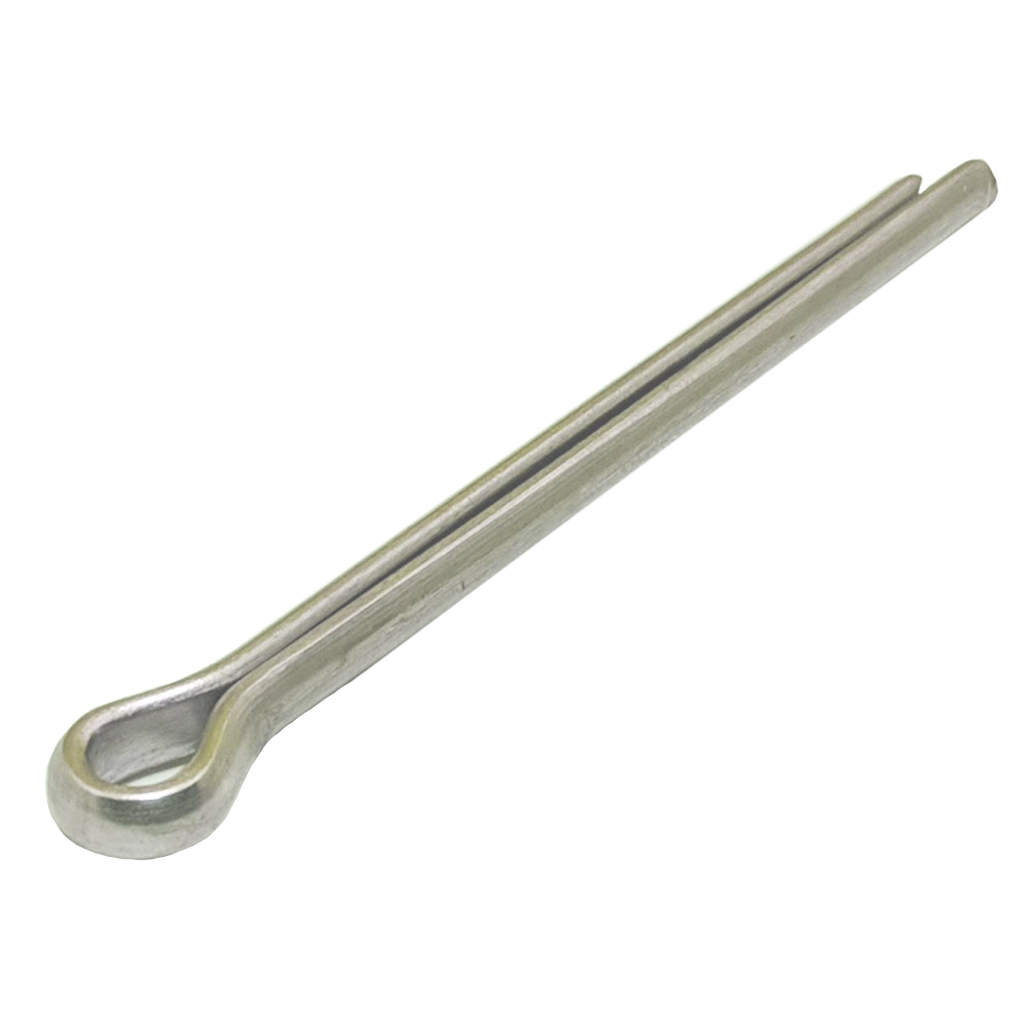

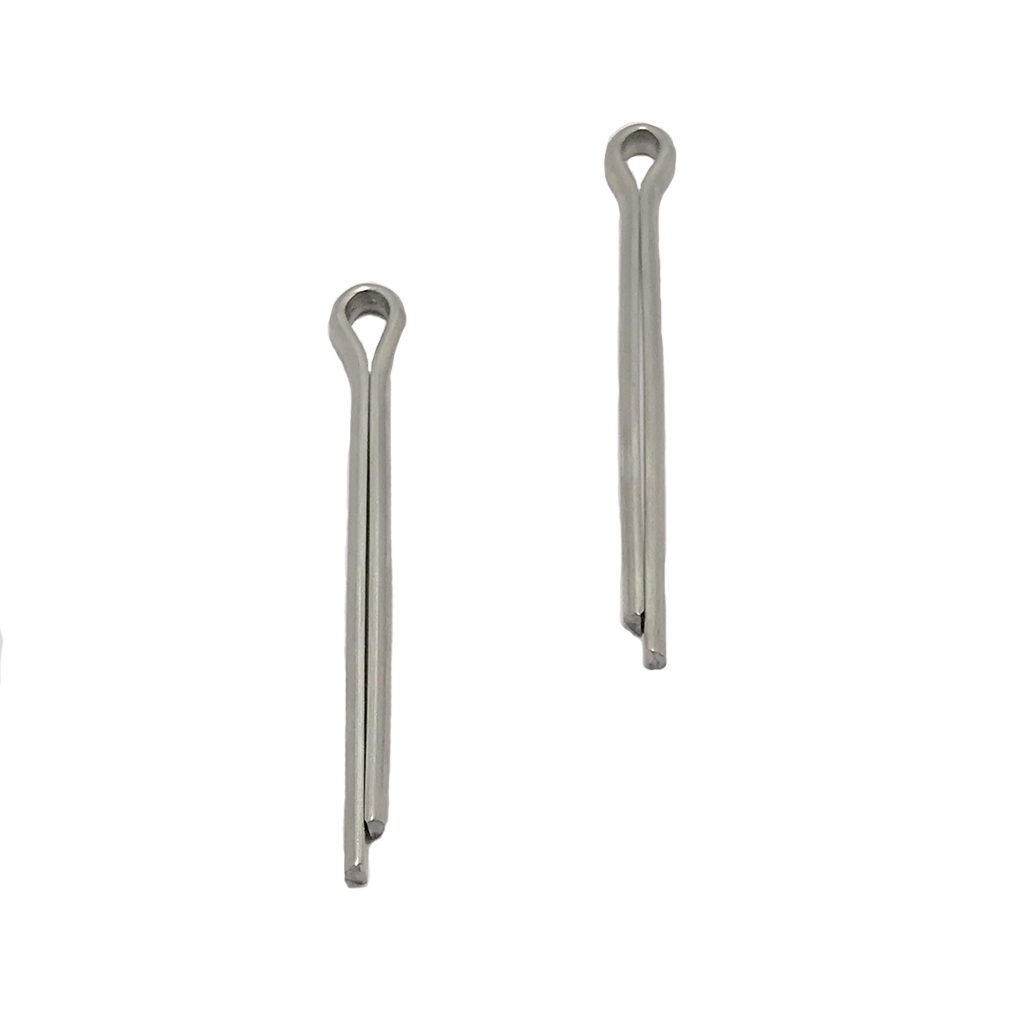

Sản phẩm Chốt Chẻ Inox 304 (Chốt Bi) GB91 D3x50mm là một linh kiện cơ khí quan trọng, có nhiệm vụ ngăn chặn sự dịch chuyển ngoài ý muốn của các chi tiết máy trong quá trình vận hành. Với cấu trúc là một thanh thép không gỉ dẻo dai được gập đôi tạo thành đầu tròn phía trên, phụ kiện này tạo ra một cơ chế chốt chặn thông minh khi xuyên qua lỗ của bulong hoặc các trục quay. Ưu điểm vượt trội của sản phẩm đến từ chất liệu Inox 304, giúp chốt không chỉ chống lại các tác động ngoại lực mà còn duy trì độ bền thẩm mỹ trong những môi trường có độ ẩm cao hoặc tiếp xúc với hóa chất nhẹ.

Được sản xuất theo hệ tiêu chuẩn kỹ thuật GB 91, chốt sở hữu độ dẻo đạt chuẩn để người dùng thực hiện các thao tác uốn chân chốt mà không gây ra tình trạng nứt gãy vật liệu. Điều này mang lại sự tin cậy tuyệt đối cho các đơn vị thi công khi lắp đặt tại những vị trí máy móc thường xuyên chịu rung chấn mạnh hoặc trong các dự án hàng hải, nơi an toàn liên kết là ưu tiên hàng đầu.

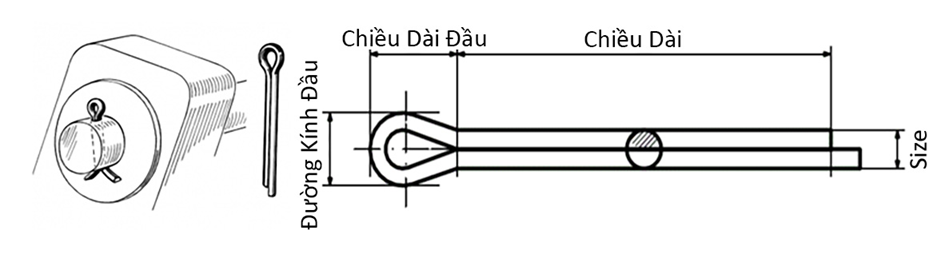

2. Hệ thống dữ liệu kỹ thuật và bảng thông số đo lường chi tiết

Mecsu Pro cung cấp bảng thông tin chi tiết cho mã sản phẩm P03D030050AH0, giúp quý khách hàng bóc tách vật tư chính xác theo yêu cầu kỹ thuật:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0073077
MPN	P03D030050AH0
Hệ đo lường	Met (mm)
Kích thước size	2.7 mm
Phù hợp cho lỗ	3 mm
Độ dài chốt (L)	50 mm
Dài đầu x Rộng đầu	6.4 mm x 5.8 mm
Thành phần chất liệu	Inox 304 (Thép không gỉ)
Quy cách sản xuất	GB 91 (Tương đương DIN 94)
Ứng dụng chủ lực	Đóng Tàu – Dự Án Dầu Khí
Nguồn gốc	Trung Quốc
Giá bán tham khảo	765 đ / Cái

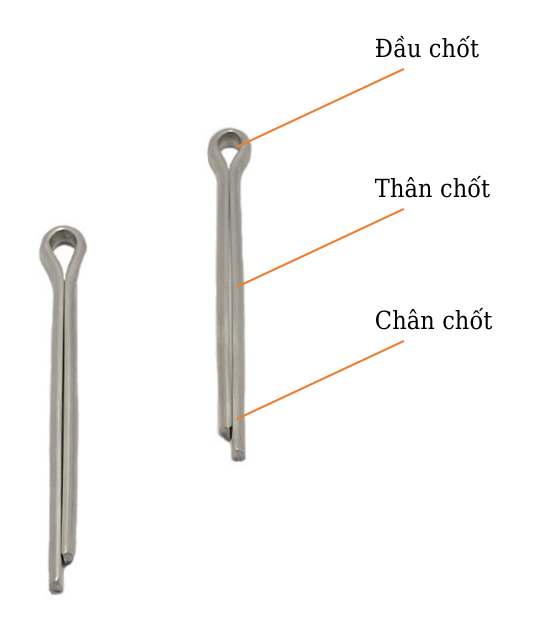

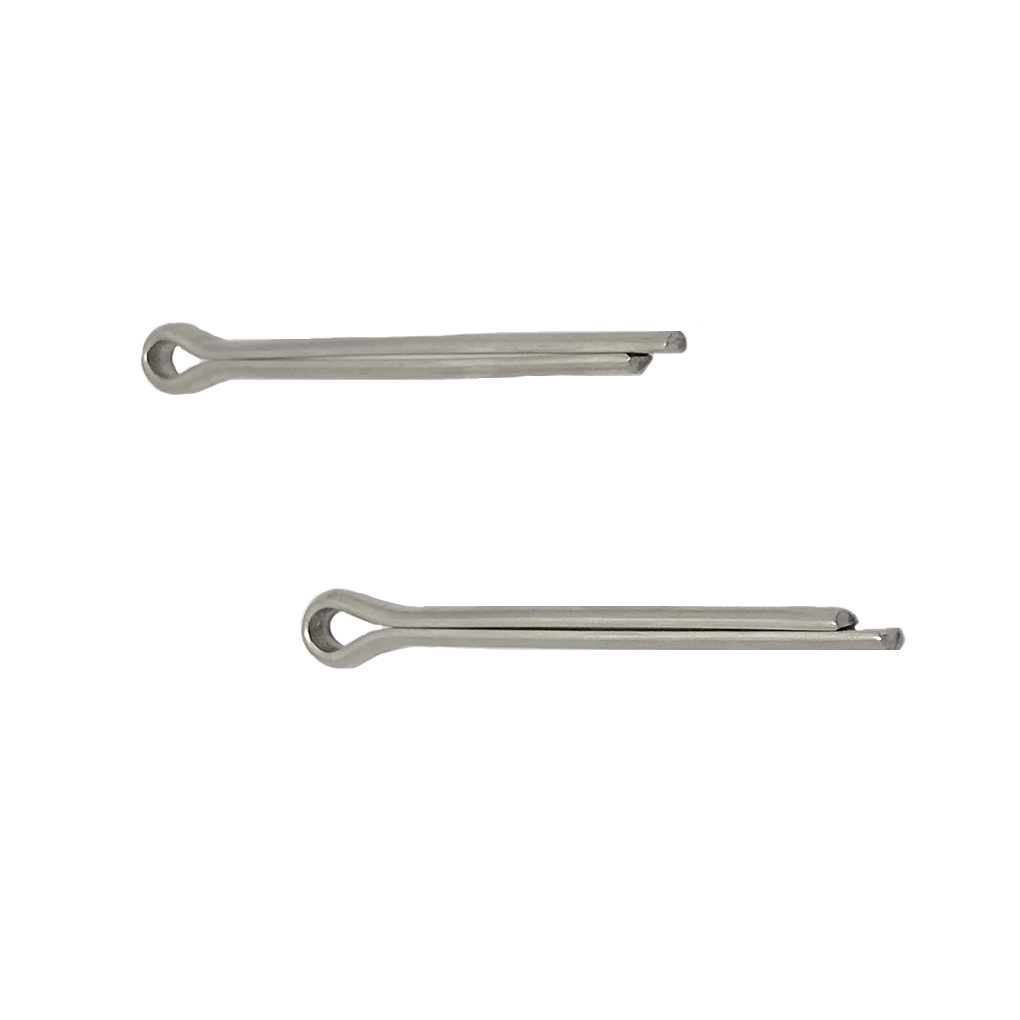

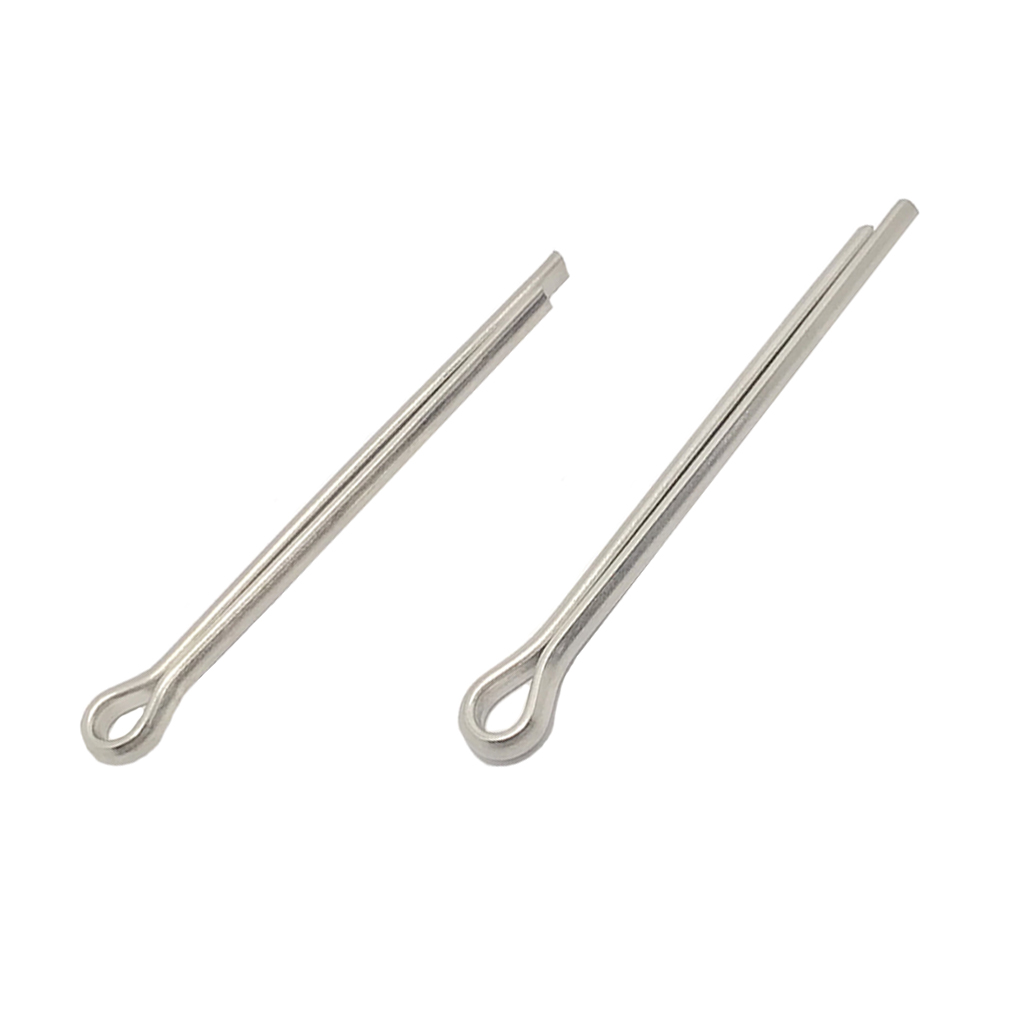

3. Đặc điểm cấu tạo đặc trưng của Chốt Bi Inox 304 kích thước D3x50

Kiến trúc của Chốt chẻ GB91 D3x50mm được tinh chỉnh để tối ưu hóa khả năng khóa chặt linh kiện cơ khí:

• Thiết Kế Thân Gập Đôi: Cấu tạo từ hai nửa thanh thép hình bán nguyệt ghép sát, tạo ra độ dẻo cần thiết để kỹ thuật viên dễ dàng uốn cong chân chốt sau khi xuyên qua lỗ trục.
• Đầu Mắt Chốt Bo Tròn: Phần đầu chốt được uốn cong tạo thành một vòng tròn đường kính 5.8mm, đóng vai trò là điểm tựa vững chắc để cố định vị trí, không cho chốt bị lọt qua khe hở.
• Bề Mặt Xử Lý Tinh Xảo: Nhờ làm từ vật liệu Inox 304, sản phẩm có độ sáng tự nhiên, không chỉ tăng tính thẩm mỹ cho máy móc mà còn hạn chế ma sát khi lắp đặt vào các khe hẹp.

4. Giá trị của vật liệu Inox 304 đối với khả năng chống oxy hóa vượt trội

Vật liệu Inox 304 trang bị cho dòng chốt chẻ này những đặc tính bền bỉ hơn hẳn so với các loại thép carbon mạ kẽm thông thường:

• Đề kháng ăn mòn hóa học: Rất phù hợp cho những thiết bị phải làm việc thường xuyên với nước biển, không khí muối hoặc trong môi trường nhà máy xử lý hóa chất mà không bị rỉ sét mục nát.
• Cân bằng giữa độ cứng và độ dẻo: Inox 304 cung cấp tính dẻo kỹ thuật cao, cho phép uốn chân chốt theo nhiều góc độ mà không gặp phải hiện tượng gãy giòn do mỏi kim loại.
• Tiêu chuẩn vệ sinh cao: Bề mặt thép không gỉ không bị bong tróc, là lựa chọn ưu tiên cho các hệ thống máy móc trong ngành chế biến thực phẩm và dược phẩm.

5. Đánh giá tính dẻo dai và khả năng hãm lực của chốt chẻ trong liên kết

Sản phẩm Chốt bi D3x50mm Inox 304 là phương án an toàn đáng tin cậy cho các khớp nối máy:

Tuy có kích thước thanh mảnh, nhưng chốt chẻ sản xuất theo tiêu chuẩn GB 91 lại có sức chịu tải cắt ngang rất ổn định. Vai trò cốt yếu của chốt không phải là chịu lực chính mà là hãm giữ, không cho đai ốc bị xoay lỏng hoặc trục máy bị tuột ra ngoài. Tại các cụm máy chịu độ rung chấn cao như máy phát điện tàu thủy hay thiết bị khai thác dầu khí, chốt chẻ chính là “chốt chặn cuối cùng” bảo vệ hệ thống khỏi các sự cố cơ khí nghiêm trọng.

6. Các chủng loại chốt khóa công nghiệp được sử dụng phổ biến

Kho hàng tại Mecsu đáp ứng đa dạng nhu cầu về linh kiện hãm khóa cơ khí:

• Chốt Chẻ Thép Mạ Kẽm: Phương án tối ưu chi phí cho các liên kết trong nhà hoặc nơi có điều kiện môi trường khô ráo.
• Chốt R (Chốt Cài): Loại chốt tháo lắp nhanh có tính đàn hồi, cho phép tái sử dụng nhiều lần, thường dùng cho các máy móc nông nghiệp.
• Chốt Chẻ Inox 316: Phiên bản đặc biệt dành cho môi trường tiếp xúc trực tiếp với hóa chất đậm đặc hoặc ngâm trong nước mặn thời gian dài.

7. Phân tích ưu thế nổi bật và các lưu ý lắp đặt cho mã hàng D3x50mm

Ưu điểm nổi bật:

• Độ bền vĩnh cửu: Vật liệu thép không gỉ 304 giúp sản phẩm không bị ăn mòn, giữ nguyên hiệu quả bảo vệ trong suốt vòng đời thiết bị.
• Tương thích chính xác: Thông số size 2.7mm được thiết kế hoàn hảo để lắp vừa khít vào các lỗ khoan 3mm trên trục hoặc bulong xẻ rãnh.
• Lắp đặt linh hoạt: Với chiều dài 50mm, chốt cho phép người dùng tùy biến cách bẻ chân phù hợp với không gian chật hẹp.
• Tiết kiệm ngân sách: Với mức giá thành rất cạnh tranh, đây là giải pháp bảo hộ an toàn máy móc có chi phí thấp nhất nhưng hiệu quả cao nhất.

Lưu ý kỹ thuật:

• Lựa chọn quy cách: Tránh sử dụng chốt có đường kính quá nhỏ so với lỗ lắp vì sẽ làm tăng độ rơ và giảm khả năng ngăn chặn tải ngang.
• Hạn chế tái sử dụng: Việc uốn thẳng chân chốt cũ để dùng lại sẽ làm giảm liên kết phân tử tại điểm gập, khuyến cáo thay chốt mới sau mỗi lần bảo trì định kỳ.

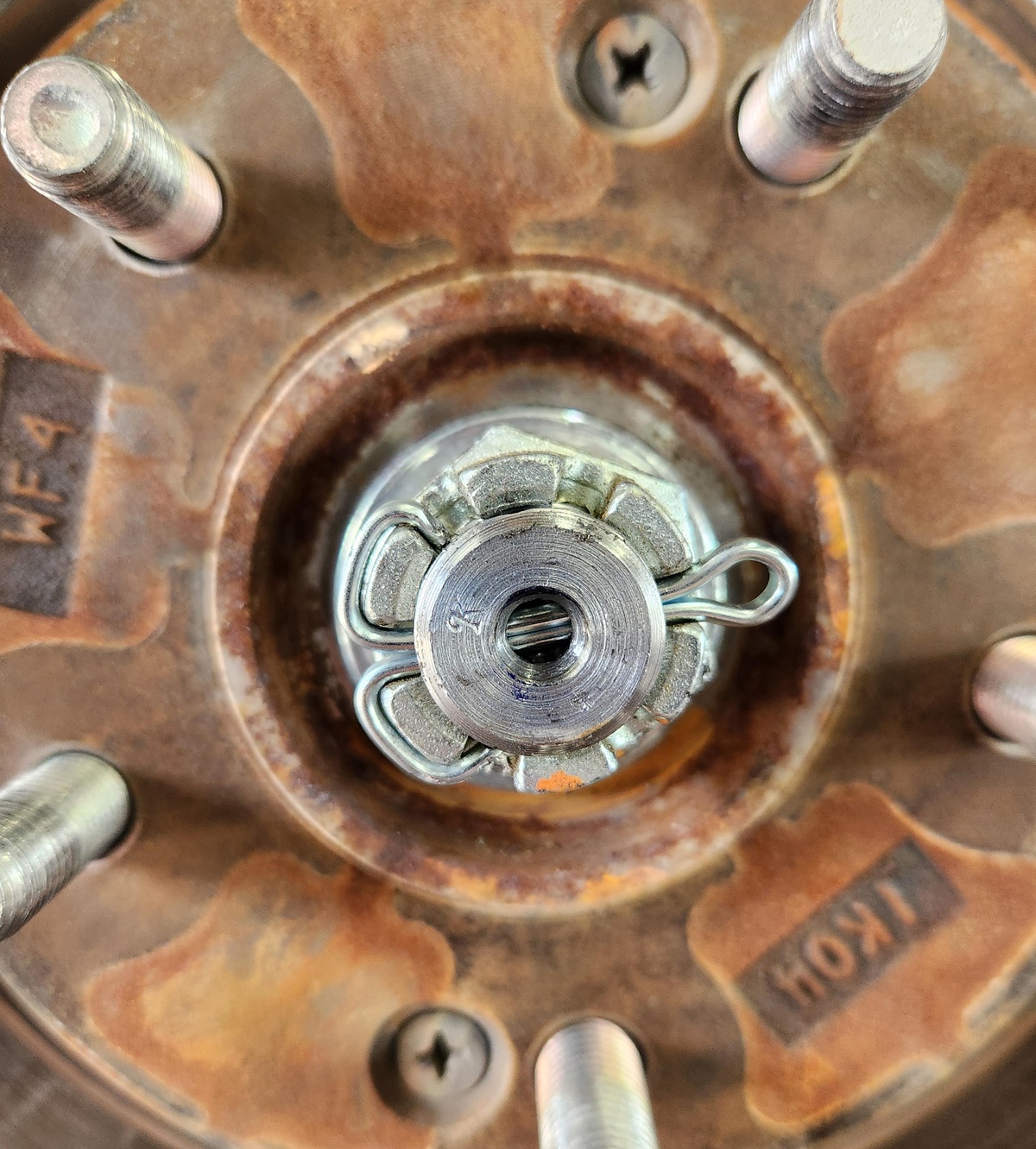

8. Ứng dụng thực tiễn: D3x50mm – Linh kiện hãm then chốt trong lắp ráp máy và hạ tầng biển

Nhờ khả năng chống chịu điều kiện khắc nghiệt của Inox 304, mã chốt D3x50mm là lựa chọn hàng đầu cho nhiều dự án trọng điểm:

• Kỹ thuật đóng tàu: Sử dụng để khóa các mối nối trên hệ thống neo đậu, tời kéo và các khung lan can tàu biển.
• Khai thác dầu khí: Lắp đặt tại các vị trí chốt chặn trên đường ống dẫn, thiết bị giàn khoan yêu cầu chịu hơi muối mặn.
• Cơ khí vận tải: Cố định các đai ốc xẻ rãnh (castle nut) trên hệ thống lái hoặc trục chuyển động của xe tải nặng.
• Năng lượng tái tạo: Ứng dụng trong việc lắp đặt các chi tiết cơ khí của tuabin gió hoặc giá đỡ tấm pin năng lượng mặt trời ven biển.

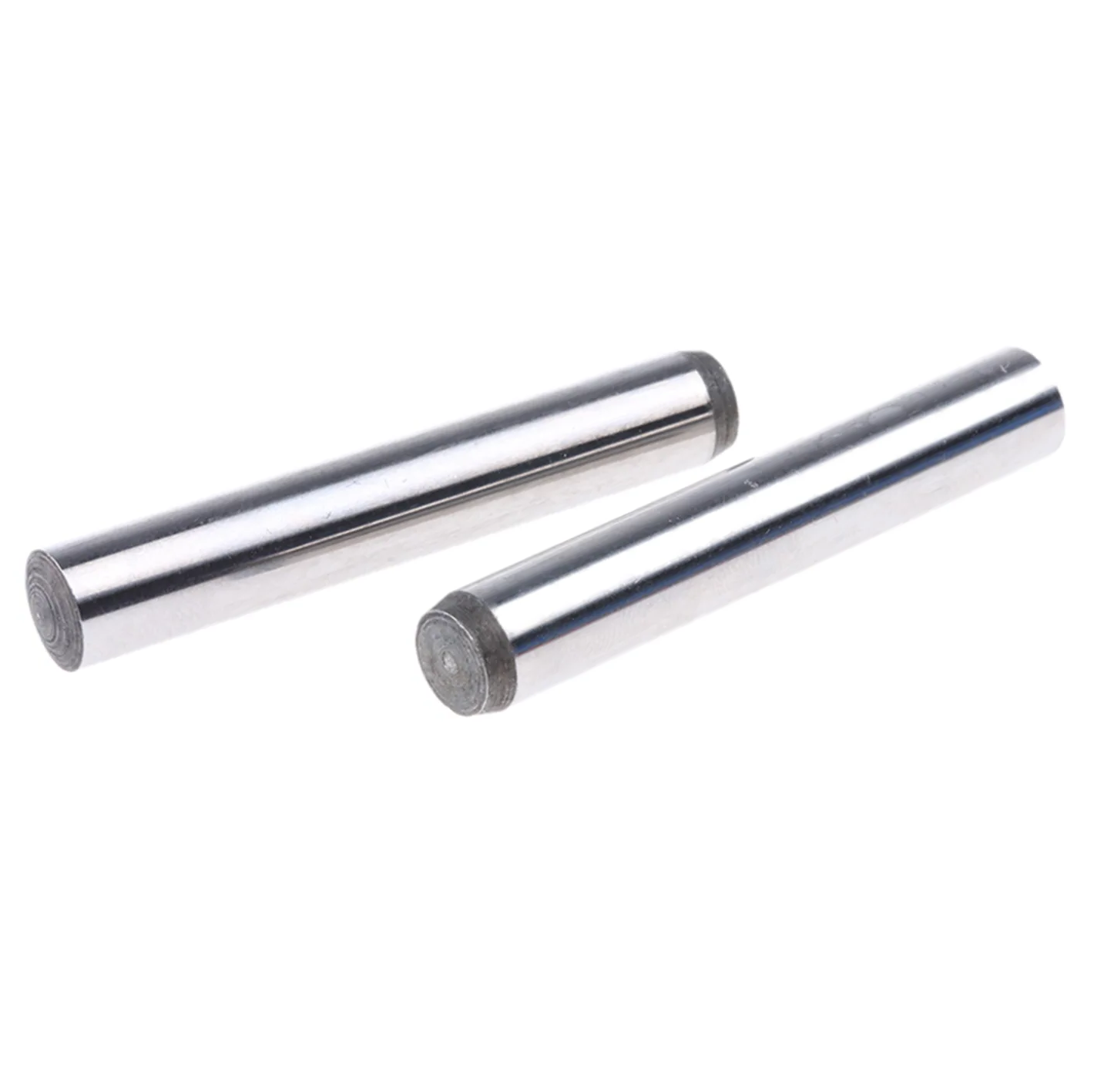

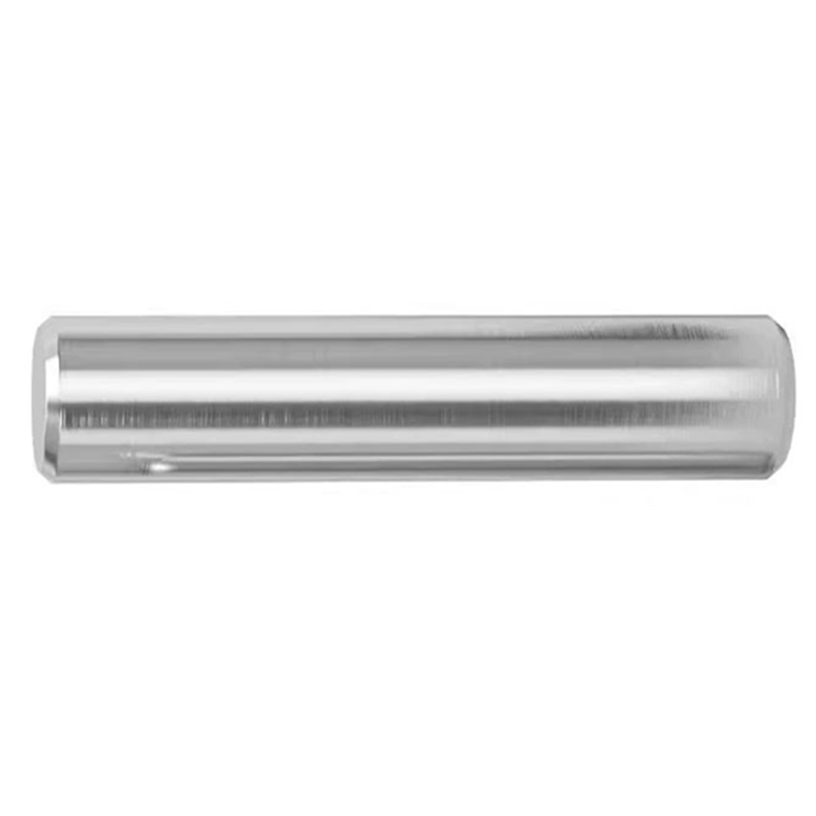

9. So sánh sự khác biệt giữa Chốt Chẻ Inox và Chốt Định Vị Thép

Hiểu rõ tính năng giúp kỹ sư chọn lựa đúng loại phụ kiện cho từng vị trí lắp đặt:

Tiêu chí so sánh	Chốt Chẻ (Chốt Bi) Inox 304	Chốt Định Vị (Dowel Pin) SUJ2
Mục đích sử dụng	Khóa an toàn, ngăn đai ốc lỏng	Căn tâm chính xác giữa hai chi tiết
Cách thức lắp đặt	Xỏ qua lỗ rồi bẻ chân bằng kìm	Ép chặt vào lỗ bằng lực nén máy
Độ tiện dụng	Tháo lắp dễ dàng, linh động	Cố định vĩnh viễn, khó tháo rời
Đặc tính cơ lý	Dẻo dai, chống ăn mòn tối ưu	Rất cứng, chịu mài mòn và áp lực cao

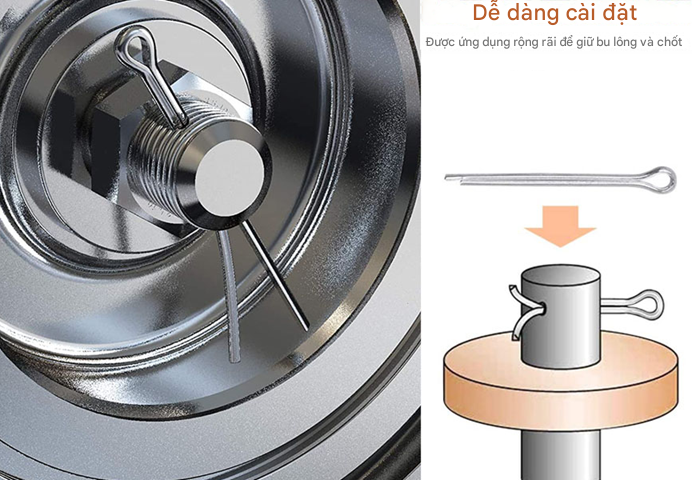

10. Hướng dẫn quy trình lắp đặt và kỹ thuật bẻ chân chốt đảm bảo an toàn

Việc thi công đúng quy chuẩn sẽ giúp chốt chẻ phát huy tối đa công năng bảo vệ liên kết:

• Bước 1: Kiểm tra lỗ chốt: Đảm bảo lỗ khoan trên trục hoặc bulong sạch sẽ, đường kính đạt tối thiểu 3mm để chốt đi qua trơn tru.
• Bước 2: Xỏ thân chốt: Đưa chốt xuyên qua lỗ đến khi phần đầu tròn mắt chốt tiếp xúc hoàn toàn với bề mặt chi tiết.
• Bước 3: Bẻ chân khóa: Dùng kìm chuyên dụng uốn cong hai chân chốt sang hai hướng khác nhau. Tùy không gian mà có thể bẻ quấn quanh đai ốc hoặc bẻ thẳng sát thân trục.
• Bước 4: Kiểm soát độ chặt: Đảm bảo chốt không bị xê dịch lỏng lẻo và các đầu chân chốt không chìa ra ngoài gây vướng víu.

11. Cách kiểm tra chất lượng Inox 304 và độ hoàn thiện của chốt chẻ tại hiện trường

Quý khách hàng có thể tự kiểm định chất lượng phụ kiện qua một số phương pháp trực quan:

• Thử nghiệm từ tính: Inox 304 tiêu chuẩn thường không hút nam châm hoặc chỉ hút nhẹ do quá trình biến dạng dẻo khi uốn. Nếu nam châm hút mạnh, có thể sản phẩm là inox tạp chất.
• Kiểm tra đầu mắt: Phần uốn tròn ở đầu phải đồng đều, không có dấu hiệu nứt hay rạn bề mặt tại các điểm chịu lực uốn.
• Độ bóng bề mặt: Sản phẩm inox thật có màu trắng bạc ánh xanh đặc trưng, bề mặt trơn nhẵn, không có các cạnh sắc bavia dọc theo thân.

12. Thông tin báo giá Chốt Chẻ D3x50mm và đơn vị cung ứng uy tín

a. Đơn giá bán lẻ hiện hành: 765 đ / Cái

Mecsu Pro cung cấp chính sách giá sỉ ngay cả khi mua số lượng nhỏ. Chúng tôi có chương trình chiết khấu đặc biệt cho các đơn vị đóng tàu hoặc xưởng cơ khí đặt hàng theo quy cách hộp lớn (500 – 1000 chiếc).

b. Tại sao nên chọn mua hàng tại Mecsu Pro?

• Kho hàng quy mô: Luôn sẵn kho số lượng cực lớn (hơn 5,000 cái) đáp ứng tức thì các đơn hàng dự án khẩn cấp.
• Nguồn gốc minh bạch: Sản phẩm nhập khẩu đáp ứng đầy đủ tiêu chuẩn GB 91 cùng chứng nhận vật liệu đi kèm.
• Dịch vụ giao nhận: Quy trình xuất kho chuyên nghiệp, hỗ trợ giao hàng nhanh trong ngày cho khách hàng xác nhận sớm.

MUA THÊM CÁC QUY CÁCH CHỐT CHẺ INOX CHÍNH HÃNG TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng chốt chẻ (chốt bi) inox 304

13.1. Tại sao size ghi D3 nhưng đường kính thực tế chỉ là 2.7mm?

Đây là quy định kỹ thuật từ tiêu chuẩn GB 91. Chốt chẻ luôn có đường kính nhỏ hơn lỗ lắp từ 0.2 – 0.3mm để người thợ có thể luồn chốt qua lỗ dễ dàng bằng tay trước khi thực hiện thao tác bẻ chân khóa cố định.

13.2. Tôi có thể sử dụng chốt chẻ này cho các bồn chứa hóa chất không?

Dòng Inox 304 kháng tốt các loại kiềm và axit nhẹ. Nếu môi trường là các bể mạ hoặc axit nồng độ cao, lời khuyên là bạn nên sử dụng chốt làm từ Inox 316 để có tuổi thọ cao nhất cho linh kiện.

13.3. Quy cách D3x50mm có phù hợp cho bulong M8 không?

Thông thường, các bulong M8 xẻ rãnh tiêu chuẩn có lỗ chốt phi 2.5mm hoặc 3mm. Vì vậy, mã chốt D3x50mm này là sự lựa chọn cực kỳ lý tưởng và được ứng dụng rất phổ biến cho các dòng bulong kích thước này.

13.4. Chiều dài 50mm được tính toán như thế nào?

Theo quy chuẩn GB 91, độ dài sử dụng (L) được đo từ điểm bắt đầu của thân chốt ngay dưới đầu tròn cho tới chân ngắn hơn của chốt. Phần mắt tròn phía trên không được tính vào chiều dài 50mm này.

14. Dịch vụ tư vấn kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Quý đối tác đang triển khai xây dựng hạ tầng cảng biển hoặc dự án năng lượng và cần bóc tách khối lượng vật tư chốt Inox? Mecsu Pro luôn đồng hành hỗ trợ kỹ thuật và đề xuất phương án tối ưu ngân sách:

Trụ sở chính & Tổng kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Thư điện tử: [email protected]

Trang thông tin: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về việc tái sử dụng và kiểm tra độ mỏi của chốt chẻ

a. Khuyến cáo không tái sử dụng chốt đã bẻ

Trong tiêu chuẩn kỹ thuật an toàn, chốt chẻ được xếp vào nhóm linh kiện tiêu hao một lần. Khi bạn thực hiện uốn thẳng lại một chân chốt cũ để tháo rời, cấu trúc phân tử tại vị trí gập đã bị suy yếu đáng kể. Nếu dùng lại, rủi ro chốt bị đứt gãy dưới tác động của rung động là rất lớn, đe dọa sự an toàn của toàn bộ liên kết máy.

b. Lưu ý hướng bẻ chân chốt an toàn

“Khi thực hiện khóa chốt cho các chi tiết quay tốc độ cao, hãy lưu ý bẻ chân chốt ôm khít vào thân đai ốc. Tránh để chân chốt chìa ra ngoài vì nó không chỉ gây mất cân bằng động cho trục máy mà còn tiềm ẩn rủi ro gây sát thương cho người thợ trong quá trình vận hành, bảo trì.”
— Chia sẻ từ bộ phận kỹ thuật hiện trường Mecsu Pro.

(Tìm hiểu thêm danh mục vật tư cơ khí đóng tàu chuyên dụng tại Mecsu.vn)
