Review chi tiết Chốt Chẻ Inox 304 (Chốt Bi) GB91 D8x90mm: Phụ kiện hãm cơ khí bền bỉ cho môi trường khắc nghiệt và đóng tàu

Mục Lục Bài Viết

1. 1. Nhận định tổng thể về dòng Chốt Chẻ D8x90mm Tiêu Chuẩn GB 91
2. 2. Hệ thống dữ liệu kỹ thuật và bảng thông số đo lường chi tiết
3. 3. Đặc điểm cấu tạo đặc trưng của Chốt Bi Inox 304 kích thước D8x90
4. 4. Giá trị của vật liệu Inox 304 đối với khả năng chống oxy hóa vượt trội
5. 5. Đánh giá tính dẻo dai và khả năng hãm lực của chốt chẻ trong liên kết
6. 6. Các chủng loại chốt khóa công nghiệp được sử dụng phổ biến
7. 7. Phân tích ưu thế nổi bật và các lưu ý lắp đặt cho mã hàng D8x90mm
8. 8. Ứng dụng thực tiễn: D8x90mm – Phụ kiện khóa chịu tải lớn trong hạ tầng dầu khí và hàng hải
9. 9. So sánh sự khác biệt giữa Chốt Chẻ Inox và Chốt Định Vị Thép
10. 10. Hướng dẫn quy trình lắp đặt và kỹ thuật bẻ chân chốt đảm bảo an toàn
11. 11. Cách kiểm tra chất lượng Inox 304 và độ hoàn thiện của chốt chẻ tại hiện trường
12. 12. Thông tin báo giá Chốt Chẻ D8x90mm và đơn vị cung ứng uy tín
13. 13. Giải đáp các thắc mắc (FAQ) về dòng chốt chẻ (chốt bi) inox 304
14. 14. Dịch vụ tư vấn kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về việc tái sử dụng và kiểm tra độ mỏi của chốt chẻ

1. Nhận định tổng thể về dòng Chốt Chẻ D8x90mm Tiêu Chuẩn GB 91

Linh kiện Chốt Chẻ Inox 304 (Chốt Bi) GB91 D8x90mm là một giải pháp hãm cơ khí chuyên dụng, được thiết kế để bảo vệ các mối nối quan trọng khỏi sự cố lỏng lẻo do rung động hoặc lực quán tính. Với cấu trúc từ thanh thép không gỉ gập đôi tạo thành mắt chốt chắc chắn ở một đầu, sản phẩm hoạt động như một cái then cài an toàn khi luồn qua các trục máy hoặc bulong xẻ rãnh. Điểm nổi bật của mã hàng này chính là sự kết hợp giữa kích thước dài 90mm cùng chất liệu Inox 304 cao cấp, mang lại khả năng làm việc bền bỉ dưới mọi tác động khắc nghiệt từ môi trường bên ngoài mà không lo ngại vấn đề rỉ sét.

Được sản xuất theo hệ tiêu chuẩn kỹ thuật GB 91, loại chốt này sở hữu đặc tính cơ lý dẻo dai vượt trội. Điều này cho phép người sử dụng thực hiện các thao tác bẻ chân khóa một cách dứt khoát mà vẫn đảm bảo cấu trúc kim loại không bị rạn nứt hay gãy giòn. Đây là lựa chọn tối ưu cho những công trình đòi hỏi tính an toàn tuyệt đối như hệ thống máy móc trên boong tàu thủy hay các bồn chứa trong nhà máy hóa chất.

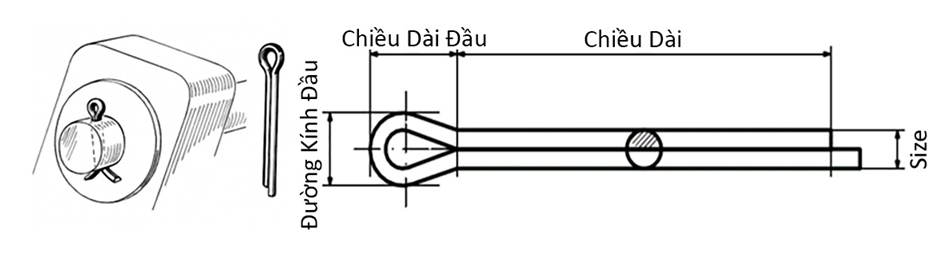

2. Hệ thống dữ liệu kỹ thuật và bảng thông số đo lường chi tiết

Mecsu Pro cung cấp thông số kỹ thuật chuẩn xác cho mã sản phẩm P03D080090AH0, hỗ trợ việc thiết kế và lựa chọn vật tư:

Thuộc tính kỹ thuật	Thông số chi tiết
Mã đặt hàng (SKU)	0630492
MPN	P03D080090AH0
Hệ đo lường	Met (mm)
Kích thước size	7.5 mm
Phù hợp cho lỗ	8 mm
Độ dài chốt (L)	90 mm
Dài đầu x Rộng đầu	16 mm x 15 mm
Thành phần chất liệu	Inox 304 (Thép không gỉ)
Quy cách sản xuất	GB 91 (Tương đương DIN 94)
Ứng dụng chủ lực	Đóng Tàu – Dự Án Dầu Khí
Nguồn gốc	Trung Quốc
Giá bán tham khảo	11,014 đ / Cái

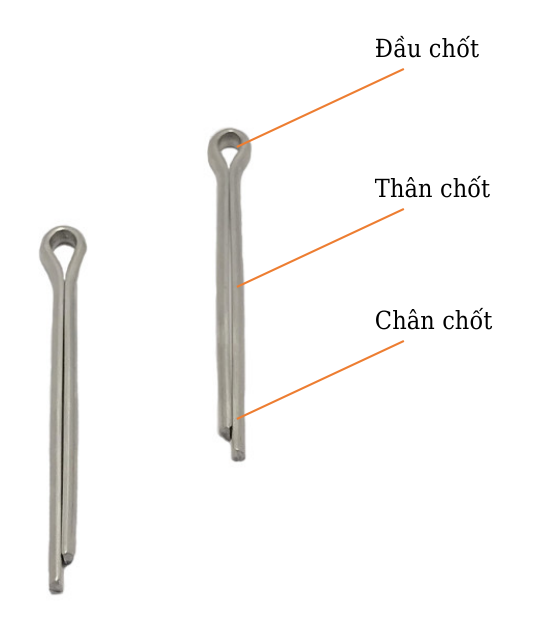

3. Đặc điểm cấu tạo đặc trưng của Chốt Bi Inox 304 kích thước D8x90

Hình dáng của Chốt chẻ GB91 D8x90mm được thiết kế nhằm tối ưu hóa công năng hãm giữ trong các mối liên kết lớn:

• Thân Chốt Ghép Đôi Dẻo Dai: Với cấu tạo từ hai thanh thép hình bán nguyệt đặt song song, thân chốt dễ dàng uốn cong theo yêu cầu kỹ thuật để cố định chắc chắn vào vị trí sau khi được xỏ qua lỗ trục.
• Đầu Mắt Chốt Đường Kính Lớn: Phần đầu tròn có kích thước rộng đến 15mm, đóng vai trò là điểm tì vững chắc, ngăn chặn hoàn toàn khả năng chốt bị lọt qua lỗ hãm dưới tác động của lực ly tâm.
• Bề Mặt Hoàn Thiện Nhẵn: Toàn bộ bề mặt Inox 304 được xử lý kỹ lưỡng, đảm bảo độ trơn bóng giúp việc lắp đặt diễn ra nhanh chóng, đồng thời tăng cường tính thẩm mỹ cho thiết bị tổng thể.

4. Giá trị của vật liệu Inox 304 đối với khả năng chống oxy hóa vượt trội

Việc ứng dụng Inox 304 giúp chốt chẻ trở thành “lá chắn” đáng tin cậy cho máy móc:

• Kháng ăn mòn hóa học xuất sắc: Sản phẩm hoàn toàn không bị ảnh hưởng bởi quá trình oxy hóa khi làm việc trong môi trường biển, khu vực giàn khoan hoặc nơi có nồng độ hơi ẩm muối cao.
• Độ bền uốn kỹ thuật: Thành phần Crom và Niken trong Inox 304 tạo nên sự cân bằng giữa độ cứng và tính dẻo, cho phép bẻ chân chốt ở các góc độ khó mà không bị nứt gãy vật liệu.
• Tiêu chuẩn vệ sinh nghiêm ngặt: Do không phát sinh bụi rỉ sét, linh kiện này thường được ưu tiên lắp đặt trong các dây chuyền chế biến thực phẩm và dược phẩm yêu cầu cao về độ sạch.

5. Đánh giá tính dẻo dai và khả năng hãm lực của chốt chẻ trong liên kết

Mẫu Chốt bi D8x90mm Inox 304 là sự đảm bảo cho các cụm chi tiết vận hành cường độ cao:

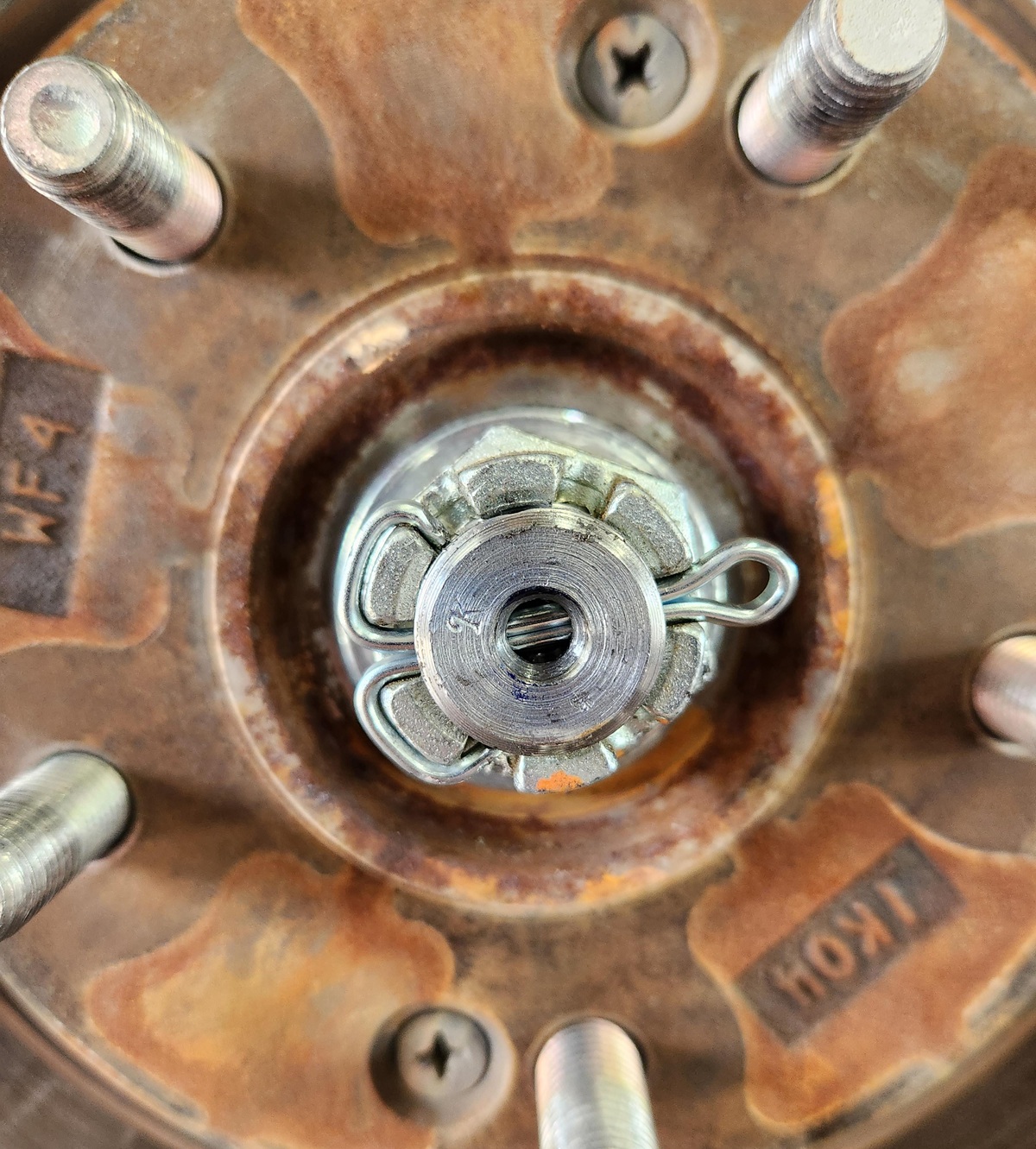

Dù có thiết kế đơn giản nhưng khi được lắp vào các lỗ khoan phi 8mm, chốt chẻ tạo ra một cơ chế khóa vật lý cực kỳ ổn định. Chức năng cốt lõi của nó là ngăn không cho các bộ phận như đai ốc lâu đài tự xoay hoặc trục giữ bị tuột. Trong các thiết bị chịu rung động lớn như máy nén khí công suất cao hay động cơ đẩy tàu biển, chốt chẻ chính là thành phần then chốt giúp duy trì sự liên kết chặt chẽ, loại bỏ hoàn toàn rủi ro văng linh kiện khi đang hoạt động.

6. Các chủng loại chốt khóa công nghiệp được sử dụng phổ biến

Tại hệ thống Mecsu, chúng tôi cung cấp đa dạng dòng chốt khóa để đáp ứng mọi bài toán kỹ thuật:

• Chốt Chẻ Thép Mạ Kẽm Điện Phân: Thích hợp cho các kết cấu trong nhà, nơi môi trường khô ráo với chi phí tiết kiệm.
• Chốt Cài Hình Chữ R: Dòng chốt có tính đàn hồi, cho phép tháo lắp nhanh bằng tay mà không cần uốn chân, thường dùng cho các máy móc nông nghiệp.
• Chốt Chẻ Inox 316: Phiên bản chịu ăn mòn cực cấp, dành cho các môi trường axit đặc hoặc ngâm sâu dưới nước mặn.

7. Phân tích ưu thế nổi bật và các lưu ý lắp đặt cho mã hàng D8x90mm

Ưu điểm nổi bật:

• Tuổi thọ vượt thời gian: Chất liệu thép không gỉ 304 giúp linh kiện bền bỉ hàng chục năm trong điều kiện thời tiết khắc nghiệt.
• Kích thước chịu tải lớn: Đường kính thân 7.5mm và chiều dài 90mm cho phép khóa các trục máy cỡ lớn một cách an toàn.
• Lắp đặt đơn giản: Chỉ cần các dụng cụ cầm tay cơ bản như kìm là có thể hoàn thành quy trình khóa chuyên nghiệp.
• Tiêu chuẩn quốc tế: Sản phẩm tuân thủ nghiêm ngặt GB 91, đảm bảo tính đồng bộ khi thay thế và sửa chữa máy móc nhập khẩu.

Lưu ý kỹ thuật:

• Đường kính lỗ khoan: Không sử dụng chốt cho các lỗ quá rộng vì sẽ tạo độ rơ lớn, gây rung động và mài mòn thân chốt.
• Thay thế khi bảo trì: Khuyến cáo không bẻ thẳng chân chốt cũ để dùng lại; việc thay mới mỗi khi tháo lắp sẽ đảm bảo độ bền liên kết cao nhất.

8. Ứng dụng thực tiễn: D8x90mm – Phụ kiện khóa chịu tải lớn trong hạ tầng dầu khí và hàng hải

Nhờ thông số kích thước lớn và vật liệu chịu mòn, chốt D8x90mm là linh kiện không thể thiếu trong:

• Kết cấu giàn khoan ngoài khơi: Sử dụng để khóa các bulong trên hệ thống đường ống dẫn dầu và các khớp nối cầu thang trên giàn khoan.
• Công nghiệp đóng tàu vận tải: Hãm các trục tời, khớp nối cần cẩu và hệ thống neo đậu tàu biển tiếp xúc trực tiếp với nước mặn.
• Thiết bị khai khoáng hạng nặng: Khóa các trục truyền động trong máy nghiền đá, máy xúc và các phương tiện vận chuyển quặng.
• Năng lượng điện gió: Lắp đặt tại các khớp nối cơ khí của tuabin gió, đặc biệt là các trang trại điện gió gần biển.

9. So sánh sự khác biệt giữa Chốt Chẻ Inox và Chốt Định Vị Thép

Lựa chọn đúng loại chốt dựa trên yêu cầu kỹ thuật sẽ tăng hiệu suất vận hành máy:

Tiêu chí so sánh	Chốt Chẻ (Chốt Bi) Inox 304	Chốt Định Vị (Dowel Pin) Thép
Công năng chính	Chặn rơi, hãm đai ốc (An toàn)	Xác định vị trí, tâm lỗ (Chính xác)
Thao tác lắp ráp	Luồn qua lỗ và uốn chân bằng kìm	Đóng ép chặt vào lỗ khoan dung sai hẹp
Đặc tính vật liệu	Dẻo, chịu uốn, chống ăn mòn	Rất cứng, chịu lực cắt ngang lớn
Khả năng tháo lắp	Nhanh chóng, thuận tiện bảo trì	Khó khăn, yêu cầu thiết bị rút chuyên dụng

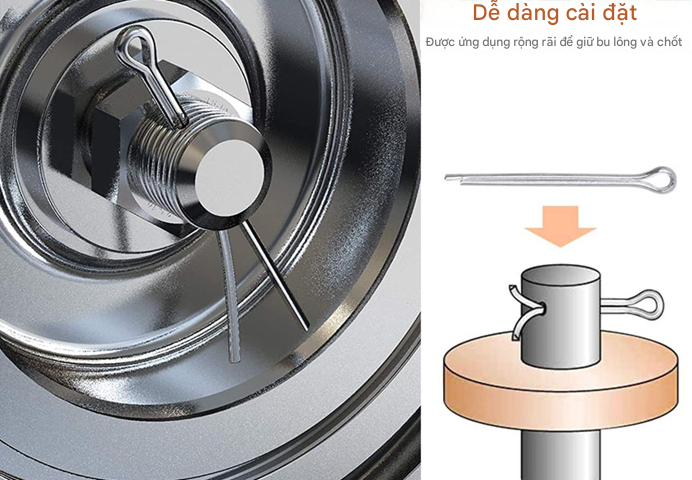

10. Hướng dẫn quy trình lắp đặt và kỹ thuật bẻ chân chốt đảm bảo an toàn

Để tối ưu hiệu quả khóa của chốt chẻ 8mm, quý khách nên thực hiện theo các bước:

• Bước 1: Chuẩn bị lỗ trục: Đảm bảo lỗ khoan trên trục hoặc bulong có đường kính 8mm và được làm sạch các mạt kim loại.
• Bước 2: Luồn chốt: Đưa thân chốt xuyên qua lỗ cho đến khi phần đầu mắt chốt đường kính 15mm chạm sát bề mặt chi tiết.
• Bước 3: Khóa chân chốt: Sử dụng kìm bẻ ngược hai nhánh chân chốt về hai phía. Có thể bẻ quấn quanh thân đai ốc để tăng độ bám.
• Bước 4: Kiểm soát an toàn: Đảm bảo chân chốt không bị thừa ra quá dài gây vướng víu và chốt không có độ rơ lỏng quá mức.

11. Cách kiểm tra chất lượng Inox 304 và độ hoàn thiện của chốt chẻ tại hiện trường

Các kỹ sư có thể nhận diện sản phẩm đạt chuẩn qua các dấu hiệu trực quan sau:

• Thử nghiệm với nam châm: Chốt Inox 304 cao cấp thường không hút hoặc chỉ hút rất nhẹ do tác động từ quá trình cán nguội. Nếu nam châm hút mạnh, vật liệu có thể là inox pha sắt.
• Kiểm tra độ hoàn thiện đầu chốt: Mắt chốt 15mm phải được uốn tròn đều, không có dấu hiệu nứt xé kim loại ở góc cong.
• Quan sát màu sắc: Sản phẩm có màu trắng bạc tự nhiên của inox, bề mặt láng mịn, không có vảy đen hay rỉ sét cục bộ.

12. Thông tin báo giá Chốt Chẻ D8x90mm và đơn vị cung ứng uy tín

a. Giá bán niêm yết: 11,014 đ / Cái

Mecsu Pro cung cấp mức giá ưu đãi cho các đơn hàng lẻ và có chính sách chiết khấu linh hoạt cho khách hàng dự án, xưởng đóng tàu mua số lượng lớn theo lô.

b. Tại sao nên chọn mua tại Mecsu Pro?

• Cam kết tồn kho: Luôn sẵn hàng số lượng lớn (trên 100 cái) đáp ứng nhu cầu bảo trì khẩn cấp.
• Nguồn gốc minh bạch: Sản phẩm nhập khẩu chính ngạch, đầy đủ chứng chỉ vật liệu Inox 304 và tiêu chuẩn GB 91.
• Dịch vụ chuyên nghiệp: Đội ngũ hỗ trợ nhiệt tình, giải quyết đơn hàng và xuất kho ngay trong ngày.

MUA THÊM CÁC QUY CÁCH CHỐT CHẺ INOX CHÍNH HÃNG TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng chốt chẻ (chốt bi) inox 304

13.1. Tại sao kích thước size đo được là 7.5mm nhưng tên gọi là D8?

Đây là nguyên tắc thiết kế theo chuẩn GB 91. Chốt chẻ phải có đường kính thân nhỏ hơn lỗ lắp thực tế (ở đây là lỗ phi 8mm) một khoảng từ 0.3-0.5mm để đảm bảo người thợ có thể luồn chốt qua dễ dàng trong mọi điều kiện hiện trường.

13.2. Chốt dài 90mm có dùng được cho trục nhỏ hơn không?

Hoàn toàn được nếu đường kính lỗ phù hợp. Phần chân chốt dư ra sau khi luồn qua trục có thể được cắt bớt hoặc bẻ quấn quanh trục để tạo độ thẩm mỹ và an toàn.

13.3. Inox 304 có đủ bền cho giàn khoan dầu khí ngoài trời không?

Inox 304 là vật liệu tiêu chuẩn cho các ứng dụng ngoài trời nhờ khả năng chống rỉ sét tuyệt vời. Tuy nhiên, nếu vị trí lắp đặt ngâm trực tiếp trong nước biển liên tục, chúng tôi khuyên dùng Inox 316 để đạt hiệu quả kinh tế lâu dài nhất.

13.4. Chiều dài 90mm được đo từ đâu?

Theo quy chuẩn kỹ thuật, chiều dài 90mm được tính từ mặt dưới của mắt chốt (điểm tiếp xúc với chi tiết) đến đầu chân chốt ngắn nhất.

14. Dịch vụ tư vấn kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Quý đối tác cần hỗ trợ bóc tách bản vẽ kỹ thuật hoặc tư vấn giải pháp khóa cho các dự án hàng hải? Đội ngũ kỹ thuật Mecsu Pro luôn sẵn lòng đồng hành cùng bạn:

Trụ sở & Tổng kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Thư điện tử: [email protected]

Website mua hàng: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về việc tái sử dụng và kiểm tra độ mỏi của chốt chẻ

a. Không sử dụng lại chốt đã qua bẻ khóa

Trong các tiêu chuẩn an toàn cơ khí, chốt chẻ được xếp vào nhóm linh kiện tiêu hao dùng một lần. Khi đã bẻ chân chốt để khóa, cấu trúc kim loại tại vị trí gập bị biến dạng vĩnh viễn và trở nên yếu đi. Việc cố tình bẻ thẳng lại để dùng lần sau sẽ gây ra rủi ro gãy chốt đột ngột khi thiết bị rung động.

b. Kiểm soát hướng bẻ chân chốt để tránh sát thương

“Khi làm việc với các hệ thống truyền động lớn, hãy đảm bảo chân chốt chẻ được bẻ ôm sát vào đai ốc. Việc để chân chốt vểnh ra ngoài không chỉ gây vướng vào các bộ phận chuyển động khác mà còn tiềm ẩn nguy cơ gây thương tích nghiêm trọng cho nhân viên vận hành khi thực hiện kiểm tra máy.”
— Chia sẻ từ chuyên gia kỹ thuật cơ khí tại Mecsu Pro.
