Đánh giá chi tiết Chốt Định Vị Có Ren Thép SUJ2 DIN 7979(D) D6x50: Sự kết hợp hoàn hảo giữa độ chính xác và tính tiện dụng

Mục Lục Bài Viết

1. 1. Giới thiệu khái quát về dòng Chốt Định Vị Có Ren D6x50 chuẩn DIN 7979(D)
2. 2. Bảng phân tích thông số kỹ thuật và dữ liệu chi tiết
3. 3. Phân tích cấu trúc thiết kế của Chốt thép SUJ2 D6x50 có lỗ bích
4. 4. Ưu điểm vượt trội từ chất liệu thép SUJ2 chuyên dụng cho cơ khí chính xác
5. 5. Khả năng chịu lực và độ bền cơ học của dòng chốt ren trong
6. 6. Hệ thống phân loại các dòng chốt định vị công nghiệp hiện nay
7. 7. Những lợi thế và lưu ý quan trọng khi triển khai mã hàng D6x50
8. 8. Ứng dụng đột phá: Chốt rút D6x50 trong hệ thống lỗ mù và khuôn ép hiện đại
9. 9. Điểm khác biệt cốt lõi giữa Chốt Định Vị Thẳng và Chốt Rút Có Ren
10. 10. Quy trình lắp đặt và phương pháp tháo chốt an toàn bằng dụng cụ rút
11. 11. Bí quyết nhận diện chốt định vị SUJ2 đạt chuẩn chất lượng tại xưởng
12. 12. Chính sách giá bán và địa chỉ mua Chốt Có Ren D6x50 uy tín
13. 13. Câu hỏi thường gặp (FAQ) về giải pháp chốt định vị tháo rời
14. 14. Hệ thống tư vấn và chăm sóc khách hàng từ Mecsu Pro
15. 15. Tư vấn từ chuyên gia: Cách bảo quản và lựa chọn dung sai lỗ lắp cho chốt ren

1. Giới thiệu khái quát về dòng Chốt Định Vị Có Ren D6x50 chuẩn DIN 7979(D)

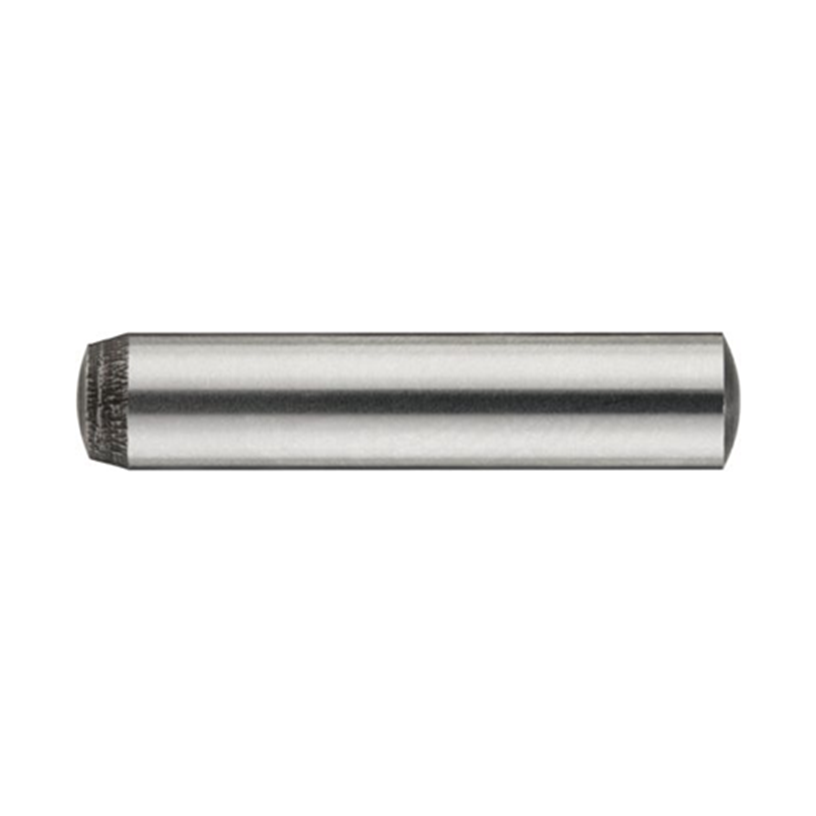

Dòng sản phẩm Chốt Định Vị Có Ren Thép SUJ2 DIN 7979(D) D6x50 là bước tiến công nghệ trong việc tối ưu hóa quy trình bảo trì máy móc. Khác với các dòng chốt trơn truyền thống, linh kiện này được tích hợp một lỗ ren M4 tại một đầu, cho phép người dùng dễ dàng tháo rời khỏi các lỗ mù (lỗ không thông) mà không cần tác động ngoại lực làm hư hại bề mặt chi tiết. Với đường kính 6mm và tổng chiều dài 50mm, sản phẩm đảm bảo sự liên kết chặt chẽ và định vị tâm tuyệt đối cho các cụm máy phức tạp.

Được sản xuất tuân thủ nghiêm ngặt tiêu chuẩn DIN 7979 Type D, chốt sở hữu độ bóng bề mặt cao và dung sai lắp ghép cực khắt khe. Đây là linh kiện then chốt trong các bộ khuôn mẫu cao cấp, nơi mà việc tháo lắp định kỳ để vệ sinh và hiệu chuẩn là yêu cầu bắt buộc.

2. Bảng phân tích thông số kỹ thuật và dữ liệu chi tiết

Dưới đây là bộ thông số kỹ thuật chuẩn cho mã hàng P10D060050F1 tại hệ thống Mecsu Pro:

Đặc tính kỹ thuật	Giá trị chi tiết
Mã đặt hàng (SKU)	0311461
MPN	P10D060050F1
Chuẩn đo lường	Met (mm)
Đường kính (D)	6 mm
Dải sai số đường kính	+0.004 / +0.012 mm
Tổng chiều dài (L)	50 mm
Size ren trong	M4 x 6 mm
Thành phần chất liệu	Thép SUJ2 (High Carbon Chrome Steel)
Quy cách thiết kế	DIN 7979(D)
Dòng sản phẩm	Chốt rút – Lỗ bích (Pull-Out Dowel Pin)
Nơi sản xuất	Trung Quốc
Giá bán niêm yết	38,676 đ / Cái

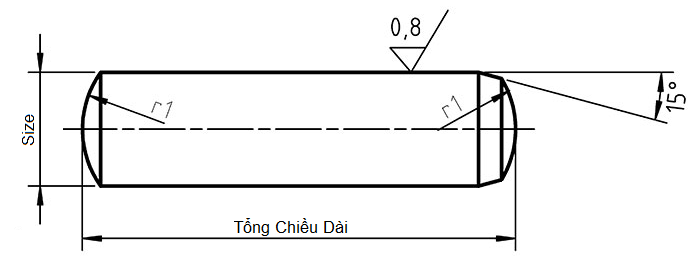

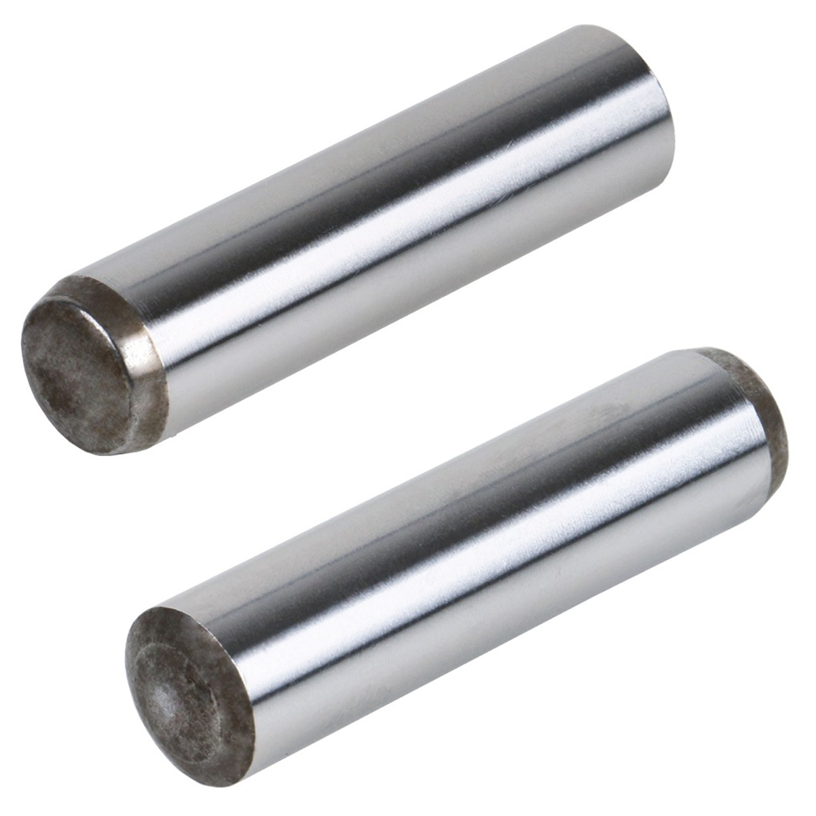

3. Phân tích cấu trúc thiết kế của Chốt thép SUJ2 D6x50 có lỗ bích

Chốt rút DIN 7979(D) D6x50 sở hữu những đặc điểm kiến trúc cơ khí tối ưu cho việc vận hành:

• Ren Trong Tiện Dụng: Phần lỗ ren M4 sâu 10mm được gia công chính xác ở một đầu, cho phép sử dụng bulong hoặc dụng cụ chuyên dụng để kéo chốt ra khỏi vị trí lắp đặt một cách nhẹ nhàng.
• Đầu Vát Cạnh Dẫn Hướng: Đầu còn lại được mài vát góc (chamfer) giúp linh kiện tự định tâm khi bắt đầu đi vào lỗ lắp, hạn chế tình trạng lệch tâm gây hỏng lỗ.
• Bề Mặt Mài Không Tâm: Độ nhám bề mặt được kiểm soát chặt chẽ, tạo ra sự trơn tru hoàn hảo, giúp tăng diện tích tiếp xúc thực tế và độ bám bền vững.

4. Ưu điểm vượt trội từ chất liệu thép SUJ2 chuyên dụng cho cơ khí chính xác

Sử dụng thép SUJ2 (loại thép thường dùng cho vòng bi) mang lại cho chốt những đặc tính lý tính cực kỳ đáng giá:

• Sức bền mỏi cao: Khả năng chống lại hiện tượng mỏi kim loại giúp chốt không bị nứt vỡ khi chịu tải trọng lặp đi lặp lại trong môi trường máy rung động.
• Độ cứng tuyệt đối: Qua xử lý nhiệt luyện chuyên sâu, chốt đạt độ cứng cần thiết để chống lại các vết xước bề mặt, duy trì dung sai kích thước qua thời gian dài sử dụng.
• Tính ổn định cấu trúc: Thép SUJ2 ít bị biến dạng nhiệt, đảm bảo sự chính xác của các mối ghép định vị ngay cả khi máy móc vận hành ở cường độ cao và sinh nhiệt lớn.

5. Khả năng chịu lực và độ bền cơ học của dòng chốt ren trong

Mặc dù có lỗ ren ở tâm đầu chốt, nhưng chốt D6x50 SUJ2 vẫn giữ được khả năng chịu tải trọng cắt vô cùng ấn tượng:

Được tôi cứng đạt chuẩn, linh kiện có thể chịu được áp lực ngang lớn mà không bị cong vênh. Trong các bộ jig gá hay khuôn ép, chốt đóng vai trò như “xương sống” giữ cho các tấm linh kiện không bị xê dịch. Khả năng chịu lực cắt kép (double shear force) của chốt ren DIN 7979(D) giúp bảo vệ toàn bộ hệ thống máy móc khỏi những sai lệch hình học có thể dẫn đến phế phẩm hàng loạt.

6. Hệ thống phân loại các dòng chốt định vị công nghiệp hiện nay

Để đáp ứng đa dạng yêu cầu kỹ thuật, thế giới chốt định vị được chia thành nhiều nhánh sản phẩm:

• Chốt Trụ Thẳng (DIN 6325): Loại không ren, thường dùng cho lỗ thông, yêu cầu đóng từ phía sau để tháo.
• Chốt Có Ren (DIN 7979): Dòng sản phẩm chúng ta đang đánh giá, chuyên trị lỗ mù và ứng dụng cần tháo lắp nhanh.
• Chốt Côn (Taper Pins): Dùng cho các liên kết yêu cầu độ khít tăng dần theo chiều sâu.
• Chốt Inox 304/316: Ưu tiên cho môi trường chống ăn mòn hóa học hoặc môi trường ẩm ướt.

7. Những lợi thế và lưu ý quan trọng khi triển khai mã hàng D6x50

Lợi thế:

• Tiết kiệm thời gian bảo trì: Việc tháo chốt chỉ mất vài giây với một con vít rút, không cần tháo tung toàn bộ khối máy.
• Bảo vệ lỗ lắp: Loại bỏ hoàn toàn việc dùng đục hay máy khoan để lấy chốt cũ, giúp giữ nguyên vẹn độ chuẩn của lỗ cho lần lắp sau.
• Dung sai lắp chặt: Dải dung sai (+0.004/+0.012) cực mịn đảm bảo mối lắp luôn ở trạng thái ổn định nhất.

Lưu ý kỹ thuật:

• Độ sâu lỗ ren: Khi chọn vít rút, cần lưu ý chiều dài ren M4 chỉ là 6mm để tránh làm cháy ren hoặc gãy vít bên trong lỗ chốt.
• Làm sạch phoi: Trước khi đóng chốt vào, phải đảm bảo lỗ sạch hoàn toàn phoi sắt để tránh làm kẹt cứng phần ren rút.

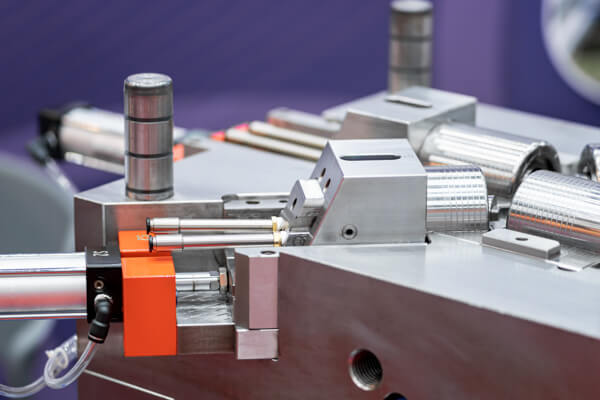

8. Ứng dụng đột phá: Chốt rút D6x50 trong hệ thống lỗ mù và khuôn ép hiện đại

Sản phẩm Chốt Có Ren D6x50 là giải pháp cứu cánh cho các vị trí lắp đặt “hiểm hóc”:

• Khuôn đúc áp lực và ép nhựa: Định vị các tấm khuôn phụ nơi không thể khoan thông ra mặt sau để đóng chốt.
• Đồ gá (Jigs & Fixtures): Sử dụng trong các bộ gá kiểm tra linh kiện điện tử hoặc ô tô, nơi yêu cầu độ chính xác lặp lại và tháo lắp thường xuyên để thay đổi mẫu mã.
• Trục truyền động nhẹ: Có thể sử dụng làm trục quay ngắn cho các cơ cấu gạt hoặc bản lề máy công nghiệp nhờ độ cứng bề mặt SUJ2 cực tốt.
• Hệ thống robot tự động: Dùng định vị các module cảm biến hoặc tay kẹp trên robot, giúp việc thay thế phụ kiện trở nên nhanh chóng hơn.

9. Điểm khác biệt cốt lõi giữa Chốt Định Vị Thẳng và Chốt Rút Có Ren

Sự khác biệt về cấu tạo dẫn đến phương án thi công hoàn toàn khác nhau:

Đặc tính	Chốt Có Ren (DIN 7979)	Chốt Thẳng (DIN 6325)
Cấu tạo đầu	Có lỗ ren trong (M4, M5…)	Trơn phẳng hoặc bo tròn
Cách tháo	Kéo ra từ phía trên (Pull-out)	Đóng ra từ phía dưới (Drive-out)
Loại lỗ phù hợp	Lỗ cụt, lỗ sâu, vị trí kín	Lỗ thông (Through hole)
Độ phức tạp thi công	Đòi hỏi kỹ thuật tháo bằng vít	Sử dụng búa và thanh đẩy đơn giản

10. Quy trình lắp đặt và phương pháp tháo chốt an toàn bằng dụng cụ rút

Để tối ưu hóa tuổi thọ của chốt và lỗ máy, hãy thực hiện theo quy trình sau:

• Bước 1: Doa lỗ chuẩn: Lỗ lắp phải được doa bằng Reamer 6mm để đạt dung sai m6 hoặc n6, đảm bảo độ hở tối ưu cho chốt SUJ2.
• Bước 2: Bôi trơn: Sử dụng mỡ bò trắng hoặc dầu máy bôi nhẹ lên thân chốt. Tránh để dầu rơi vào lỗ ren trong.
• Bước 3: Lắp đặt: Dùng máy ép mini hoặc búa cao su gõ nhẹ đầu vát vào lỗ. Đảm bảo chốt đi thẳng, không bị nghiêng.
• Bước 4: Quy trình tháo: Khi cần lấy chốt, vặn một con vít M4 vào lỗ ren, dùng kìm rút hoặc thiết bị kéo chuyên dụng để nhấc chốt lên theo phương thẳng đứng.

11. Bí quyết nhận diện chốt định vị SUJ2 đạt chuẩn chất lượng tại hiện trường

Hãy kiểm tra kỹ các yếu tố sau để đảm bảo bạn mua đúng hàng chất lượng cao:

• Đường ren trong: Ren M4 phải được tiện sắc nét, không bị bavia, vít M4 vặn vào phải trơn tru không bị kẹt.
• Dung sai đường kính: Sử dụng thước đo panme điện tử, đường kính chốt phải đạt từ 6.004mm đến 6.012mm. Nếu chốt đúng 6.000mm hoặc âm, đó là hàng kém chất lượng.
• Màu sắc nhiệt luyện: Chốt SUJ2 chuẩn thường có màu xám xanh nhẹ hoặc sáng bóng đặc trưng của thép đã qua tôi cao tần, không có vết cháy xám đen loang lổ.

12. Chính sách giá bán và địa chỉ mua Chốt Có Ren D6x50 uy tín

a. Báo giá chi tiết: 38,676 đ / Cái (Chưa VAT)

Mecsu Pro cam kết mức giá cạnh tranh nhất thị trường cho dòng chốt định vị nhập khẩu. Chúng tôi hỗ trợ mức chiết khấu cực tốt cho các đơn hàng số lượng lớn hoặc các hợp đồng cung ứng định kỳ cho xưởng sản xuất.

b. Lợi thế khi mua hàng tại Mecsu Pro

• Hàng sẵn kho: Luôn có sẵn các quy cách phổ biến, đáp ứng nhu cầu giao hàng hỏa tốc trong ngày.
• Chất lượng ổn định: 100% sản phẩm được kiểm tra dung sai trước khi nhập kho.
• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ chọn mã chốt phù hợp nhất với bản vẽ kỹ thuật của bạn.

KHÁM PHÁ CÁC QUY CÁCH CHỐT ĐỊNH VỊ CÓ REN KHÁC TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về giải pháp chốt định vị tháo rời

13.1. Tại sao tôi vặn vít M4 vào tháo chốt nhưng ren bị trượt?

Hiện tượng này thường do lỗ ren bị bám đầy bụi bẩn hoặc phoi cứng sau thời gian dài vận hành, làm vít không ăn hết bước ren. Bạn nên vệ sinh lỗ bằng khí nén trước khi tháo và đảm bảo vít rút là loại thép cứng 12.9 để đạt lực kéo tốt nhất.

13.2. Chốt có lỗ ren này có yếu hơn chốt trơn không?

Về lý thuyết, phần lỗ rỗng làm giảm nhẹ diện tích mặt cắt ngang. Tuy nhiên, với kích thước D6 và ren M4, phần thịt còn lại của thép SUJ2 vẫn thừa khả năng chịu tải cho các ứng dụng định vị thông thường. Nó chỉ không phù hợp nếu bạn dùng chốt làm trục chịu lực uốn cực lớn.

13.3. Tôi có cần taro lại lỗ ren khi mua về không?

Không cần. Sản phẩm tại Mecsu Pro đã được gia công ren M4 chuẩn xác theo tiêu chuẩn DIN 7979(D). Bạn chỉ cần lắp đặt và sử dụng ngay.

13.4. Có thể dùng chốt này trong môi trường nước không?

Thép SUJ2 có khả năng chống rỉ tốt hơn thép thường nhưng vẫn có thể bị oxy hóa nếu ngâm trong nước lâu ngày. Với môi trường nước, bạn nên chuyển sang dòng Chốt Định Vị Inox 304 có ren để đảm bảo độ bền.

14. Hệ thống tư vấn và chăm sóc khách hàng từ Mecsu Pro

Đội ngũ Mecsu Pro không chỉ bán sản phẩm, chúng tôi mang đến giải pháp kỹ thuật toàn diện cho hệ thống sản xuất của bạn. Nếu bạn cần bản vẽ 2D/3D hoặc tư vấn về dung sai lắp ghép, hãy liên hệ ngay:

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài tư vấn: 1800 8137

Phòng kinh doanh: [email protected]

Tra cứu sản phẩm tại: mecsu.vn

15. Tư vấn từ chuyên gia: Cách bảo quản và lựa chọn dung sai lỗ lắp cho chốt ren

a. Lựa chọn dung sai lỗ phù hợp

Để chốt phát huy tối đa khả năng định vị nhưng vẫn có thể tháo ra được, lỗ khoan nên được doa với dung sai H7 hoặc H8. Nếu lỗ quá chặt (dung sai P7), lực ma sát khi kéo chốt bằng ren M4 có thể làm đứt vít rút hoặc hỏng ren bên trong chốt.

b. Bảo quản trong điều kiện lưu kho

“Sai lầm phổ biến là làm sạch lớp dầu bảo quản ngay khi vừa nhận hàng. Thép SUJ2 rất nhạy cảm với độ ẩm không khí. Hãy giữ nguyên lớp dầu của nhà sản xuất cho đến khi chốt thực sự được đưa vào lắp ráp để tránh hiện tượng rỉ sét li ti làm thay đổi dung sai của linh kiện.”
— Chia sẻ từ chuyên gia kỹ thuật cơ khí tại Mecsu Pro.
