Review chi tiết Chốt Định Vị Có Ren Thép SUJ2 DIN 7979(D) D8x40: Linh kiện cơ khí chính xác chuyên dụng cho các hệ thống hiện đại

Mục Lục Bài Viết

1. 1. Nhận định tổng quan về dòng Chốt Định Vị Có Ren D8x40 Tiêu Chuẩn DIN 7979(D)
2. 2. Hệ thống thông số kỹ thuật và bảng dữ liệu chi tiết của linh kiện
3. 3. Đặc điểm cấu tạo đặc trưng của Chốt định vị thép SUJ2 kích thước D8x40
4. 4. Giá trị vượt trội của vật liệu thép SUJ2 và khả năng chống mài mòn bề mặt
5. 5. Đánh giá độ bền cơ học và khả năng chịu tải trọng cắt của chốt định vị có ren
6. 6. Các biến thể phổ biến của dòng chốt định vị rút trong công nghiệp
7. 7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi vận hành mã D8x40
8. 8. Ứng dụng thi công thực tế: D8x40 – Sự lựa chọn hoàn hảo cho khuôn mù và đồ gá chính xác
9. 9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren Trong
10. 10. Hướng dẫn quy trình lắp đặt và phương pháp tháo chốt đảm bảo dung sai lỗ
11. 11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 DIN 7979 tại hiện trường
12. 12. Thông tin báo giá Chốt Định Vị D8x40 và đơn vị cung ứng chuyên nghiệp
13. 13. Giải đáp các thắc mắc (FAQ) về dòng chốt rút định vị chịu lực
14. 14. Dịch vụ hỗ trợ tư vấn giải pháp cơ khí từ chuyên gia Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về việc sử dụng dầu bôi trơn và bảo trì lỗ ren

1. Nhận định tổng quan về dòng Chốt Định Vị Có Ren D8x40 Tiêu Chuẩn DIN 7979(D)

Sản phẩm Chốt Định Vị Có Ren Thép SUJ2 DIN 7979(D) D8x40 là một biến thể nâng cấp của dòng chốt trụ, được thiết kế đặc thù để xử lý các bài toán định vị trong các hốc kín hoặc lỗ mù. Với đường kính 8mm và chiều dài 40mm, linh kiện này tích hợp một lỗ ren trong M5, cho phép kỹ thuật viên dễ dàng thực hiện thao tác rút chốt ra ngoài bằng bulong hoặc dụng cụ kéo mà không cần phải đục phá từ phía sau. Đây là yếu tố cực kỳ quan trọng giúp bảo vệ tính toàn vẹn của các cụm máy đắt tiền và rút ngắn thời gian bảo dưỡng.

Sản xuất dựa trên tiêu chuẩn DIN 7979(D), chốt sở hữu độ bóng bề mặt mài vô tâm tuyệt hảo cùng dải dung sai dương khắt khe. Việc sử dụng thép SUJ2 (thép vòng bi) đã được tôi cứng giúp sản phẩm chịu được áp lực ép lớn và duy trì độ đồng tâm ổn định xuyên suốt vòng đời của thiết bị.

2. Hệ thống thông số kỹ thuật và bảng dữ liệu chi tiết của linh kiện

Mecsu Pro cung cấp bảng thông tin chi tiết cho mã sản phẩm P10D080040F1, hỗ trợ việc thiết kế và đặt hàng chính xác:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0311471
Mã sản phẩm (MPN)	P10D080040F1
Hệ đo lường	Met (mm)
Kích thước (D)	8 mm
Dải sai số cho phép	+0.006 / +0.015 mm
Tổng chiều dài (L)	40 mm
Size ren trong	M5
Chiều dài ren thực tế	8 mm
Thành phần cấu tạo	Thép SUJ2 (High Carbon Chrome Steel)
Quy cách sản xuất	DIN 7979(D)
Kiểu dáng	Ren Trong – Lỗ Bích (Pull-Out)
Nguồn gốc	Trung Quốc
Giá bán tham khảo	29,751 đ / Cái

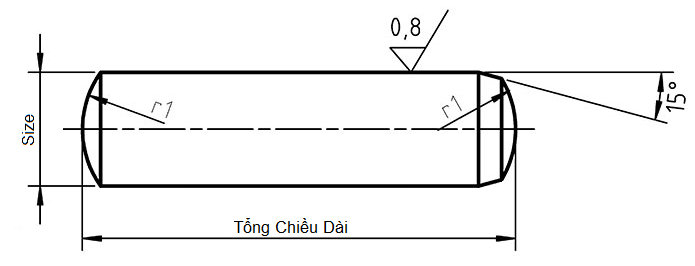

3. Đặc điểm cấu tạo đặc trưng của Chốt định vị thép SUJ2 kích thước D8x40

Thiết kế của Chốt rút DIN 7979 D8x40 được nghiên cứu kỹ lưỡng để tối ưu hóa khả năng lắp ráp và tháo dỡ:

• Phần Lỗ Ren M5: Được tiện chính xác ở một đầu với chiều sâu lỗ mồi 12mm, giúp tạo điểm tựa vững chắc cho dụng cụ rút khi thực hiện tháo chốt từ các lỗ mù.
• Đầu Vát Cạnh Dẫn Hướng: Đầu còn lại của chốt được gia công vát cạnh tỉ mỉ, giúp linh kiện dễ dàng thâm nhập vào lỗ khoan ban đầu, giảm thiểu ma sát và tránh làm trầy xước thành lỗ.
• Thân Trụ Mài Bóng: Bề mặt được gia công đạt độ nhám cực thấp, không chỉ mang lại vẻ thẩm mỹ mà còn giúp việc ép lắp đạt được độ khít khao tuyệt đối mà không gây kẹt.

4. Giá trị vượt trội của vật liệu thép SUJ2 và khả năng chống mài mòn bề mặt

Vật liệu SUJ2 là dòng thép chuyên dụng cho sản xuất vòng bi, mang lại những lợi thế lý hóa không thể thay thế:

• Kháng biến dạng cực tốt: Nhờ hàm lượng carbon và crom cao, thép SUJ2 sau nhiệt luyện đạt được độ cứng ổn định cả ở bề mặt lẫn lõi, giúp chốt chịu được lực ép thủy lực mà không bị biến dạng hình học.
• Độ bền mài mòn cao: Lớp bề mặt siêu cứng giúp chốt định vị duy trì dung sai kích thước ngay cả khi phải tháo lắp nhiều lần trong quá trình bảo trì máy.
• Tính ổn định nhiệt: Thép được xử lý để giữ nguyên kích thước trong các môi trường làm việc có biến thiên nhiệt độ, tránh hiện tượng co ngót gây lỏng chốt.

5. Đánh giá độ bền cơ học và khả năng chịu tải trọng cắt của chốt định vị có ren

Mặc dù có lỗ rỗng ở tâm để làm ren, Chốt D8x40 DIN 7979 vẫn đảm bảo độ bền cơ lý vượt trội:

Dung sai lắp chặt giúp chốt “khóa” cứng vị trí giữa các tấm khuôn hay chi tiết máy. Độ bền đứt của linh kiện được tính toán dựa trên lực cắt kép, đảm bảo chốt không bị bẻ gãy dưới tác động của các lực xô ngang mạnh mẽ. Trong các cơ cấu máy CNC hoặc Robot công nghiệp, độ cứng từ 58-62 HRC của thép SUJ2 là “tấm lá chắn” bảo vệ sự đồng tâm của toàn bộ hệ thống.

6. Các biến thể phổ biến của dòng chốt định vị rút trong công nghiệp

Tùy vào đặc thù môi trường và yêu cầu tháo lắp, khách hàng có thể tham khảo các dòng chốt sau:

• Chốt Định Vị Có Ren Inox 304: Lựa chọn số một cho ngành thực phẩm, y tế hoặc những vị trí tiếp xúc thường xuyên với hóa chất tẩy rửa.
• Chốt Định Vị Có Ren Thép Carbon: Giải pháp kinh tế cho các ứng dụng định vị phổ thông không yêu cầu độ cứng quá khắt khe như thép SUJ2.
• Chốt Định Vị Có Lỗ Thông Hơi: Thiết kế đặc biệt giúp thoát khí khi ép chốt vào các lỗ kín hoàn toàn, tránh hiện tượng nén khí gây đẩy chốt ngược trở ra.

7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi vận hành mã D8x40

Lợi thế:

• Tháo lắp linh hoạt: Đây là ưu điểm lớn nhất, giúp xử lý nhanh các tình huống sửa chữa tại lỗ cụt mà chốt thẳng không làm được.
• Độ chính xác cao: Dung sai +0.006/+0.015 mm tạo ra mối lắp ghép chặt chẽ, triệt tiêu hoàn toàn độ rơ lắc.
• Độ bền lâu dài: Thép SUJ2 cao cấp giúp tăng tuổi thọ sử dụng lên nhiều lần so với thép S45C thông thường.

Lưu ý kỹ thuật:

• Lựa chọn dụng cụ rút: Phải dùng vít M5 có cấp bền cao (10.9 hoặc 12.9) khi rút chốt để tránh tình trạng vít bị đứt ngậm bên trong lỗ ren của chốt.
• Gia công lỗ lắp: Nên sử dụng mũi doa (reamer) 8mm để tạo lỗ đạt chuẩn dung sai, đảm bảo chốt không bị quá lỏng hoặc quá chật khi ép.

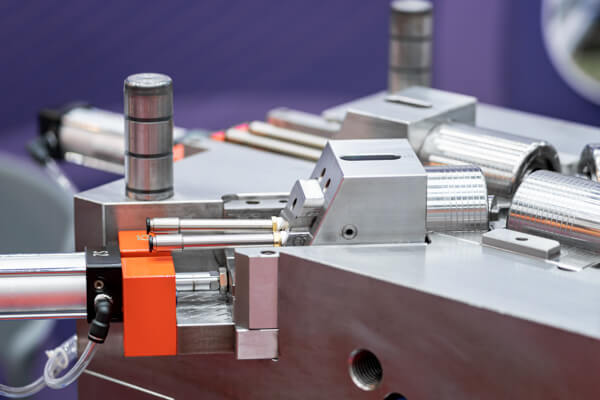

8. Ứng dụng thi công thực tế: D8x40 – Sự lựa chọn hoàn hảo cho khuôn mù và đồ gá chính xác

Nhờ tính năng tháo rút thông minh, Chốt D8x40 SUJ2 được ứng dụng rộng rãi trong:

• Chế tạo khuôn mẫu chính xác: Định vị các tấm khuôn trung gian hoặc tấm đẩy, nơi mà không thể khoan lỗ thông ra mặt bên ngoài.
• Lắp ráp đồ gá (Jig) kiểm tra: Dùng trong các bộ đồ gá hàn, gá kiểm tra linh kiện ô tô yêu cầu tháo lắp định kỳ để thay đổi cấu hình.
• Cơ cấu bản lề và trục xoay: Sử dụng làm trục định vị cho các cánh tay robot nhỏ hoặc các khớp nối máy đóng gói tự động.
• Ngành hàng không và vũ trụ: Ứng dụng định vị các tấm vỏ hoặc linh kiện bên trong hộp số máy móc yêu cầu độ chính xác cực cao và khả năng tháo dỡ an toàn.

9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren Trong

Mỗi loại chốt được sinh ra để phục vụ cho các phương thức tháo lắp khác nhau:

Tiêu chí	Chốt Có Ren (DIN 7979)	Chốt Thẳng (DIN 6325)
Phương pháp tháo	Kéo ra bằng vít (Pull-out)	Đóng ra từ phía đối diện
Loại lỗ ưu tiên	Lỗ cụt (Blind hole)	Lỗ thông (Through hole)
Độ bền kéo tháo	Rất tiện lợi, bảo vệ lỗ	Có thể làm xước lỗ khi đóng
Chi phí đầu tư	Cao hơn do gia công ren	Thấp hơn

10. Hướng dẫn quy trình lắp đặt và phương pháp tháo chốt đảm bảo dung sai lỗ

Để đạt hiệu quả sử dụng tốt nhất, người thợ cần tuân thủ các bước:

• Bước 1: Chuẩn bị mặt bằng lắp: Làm sạch lỗ khoan, đảm bảo không còn phoi sắt hay dung dịch làm mát đọng lại bên trong.
• Bước 2: Bôi trơn dẫn hướng: Quét một lớp mỏng dầu chống rỉ hoặc dầu thủy lực lên bề mặt chốt để quá trình ép diễn ra êm ái hơn.
• Bước 3: Thực hiện ép chốt: Đặt đầu vát của chốt vào lỗ, dùng máy ép hoặc búa đồng gõ nhẹ nhàng cho đến khi đạt độ sâu mong muốn.
• Bước 4: Quy trình tháo chốt: Vặn bulong M5 vào lỗ ren của chốt, sử dụng bộ rút chốt chuyên dụng để kéo linh kiện ra theo trục thẳng đứng.

11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 DIN 7979 tại hiện trường

Bạn có thể thẩm định chất lượng sản phẩm bằng các phương pháp đơn giản:

• Kiểm tra ren trong: Vặn thử một bulong M5 tiêu chuẩn vào lỗ, ren phải đi trơn, không bị sượng hay lỏng lẻo.
• Đo đường kính bằng Panme: Kết quả đo tại nhiều điểm trên thân trụ phải nằm trong dải +0.006mm đến +0.015mm so với mốc 8mm.
• Quan sát bề mặt: Chốt SUJ2 chuẩn có bề mặt mịn bóng như gương, không có các vết rỗ hay đường vân gia công thô.

12. Thông tin báo giá Chốt Định Vị D8x40 và đơn vị cung ứng chuyên nghiệp

a. Giá bán lẻ tham khảo: 29,751 đ / Cái

Mecsu Pro cam kết cung cấp sản phẩm với mức giá tối ưu nhất cho khách hàng. Đối với các đơn vị sản xuất khuôn, xưởng cơ khí chính xác có nhu cầu mua số lượng lớn, chúng tôi luôn có chính sách chiết khấu linh hoạt và hỗ trợ vận chuyển hỏa tốc.

b. Tại sao khách hàng lựa chọn Mecsu Pro?

• Chất lượng đạt chuẩn: Mọi linh kiện đều có giấy tờ chứng minh nguồn gốc và kiểm định thông số kỹ thuật rõ ràng.
• Kho hàng quy mô: Luôn sẵn kho từ mã D3 đến D20 với đầy đủ các chiều dài, sẵn sàng đáp ứng đơn hàng dự án lớn.
• Dịch vụ tận tâm: Hỗ trợ bóc tách bản vẽ kỹ thuật và tư vấn loại chốt tối ưu cho từng ứng dụng cụ thể.

XEM NGAY CÁC QUY CÁCH CHỐT ĐỊNH VỊ CHÍNH XÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng chốt rút định vị chịu lực

13.1. Tại sao tôi tháo chốt bằng vít M5 mà hay bị cháy ren?

Nguyên nhân thường do chốt bị kẹt quá chặt trong lỗ mà bạn không sử dụng dầu bôi trơn khi lắp. Lực kéo quá lớn tác động lên vài bước ren có thể gây cháy ren. Hãy đảm bảo lỗ khoan được doa đúng chuẩn và sử dụng dụng cụ kéo thủy lực nếu cần thiết.

13.2. Chốt có ren này có thể dùng làm trục bánh xe quay liên tục không?

Mặc dù thép SUJ2 có độ cứng bề mặt cao rất tốt cho việc chịu mài mòn, nhưng chốt định vị được thiết kế cho liên kết tĩnh. Nếu dùng làm trục quay, bạn cần đảm bảo chế độ bôi trơn cực tốt để tránh làm nóng và gây gãy chốt tại vị trí có lỗ ren trong.

13.3. Kích thước 40mm đã bao gồm phần đầu vát chưa?

Đúng vậy, 40mm là tổng chiều dài bao phủ từ đỉnh đầu ren đến hết phần vát dẫn hướng. Đây là thông số chuẩn để bạn tính toán chiều sâu lỗ khoan trên bản vẽ kỹ thuật.

13.4. Tôi có cần bảo quản dầu chống rỉ cho chốt không?

Thép SUJ2 là thép carbon cao, vì vậy việc duy trì lớp dầu bảo quản là cần thiết để tránh oxy hóa bề mặt, đặc biệt là phần lỗ ren M5 bên trong để đảm bảo tháo lắp dễ dàng sau này.

14. Dịch vụ hỗ trợ tư vấn giải pháp cơ khí từ chuyên gia Mecsu Pro

Đừng để việc lựa chọn sai linh kiện làm ảnh hưởng đến tiến độ dự án của bạn. Mecsu Pro cung cấp dịch vụ tư vấn kỹ thuật miễn phí, giúp bạn tìm ra loại chốt định vị phù hợp nhất với ngân sách và yêu cầu kỹ thuật:

Tổng kho Miền Nam: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Đường dây nóng hỗ trợ: 1800 8137

Kết nối qua Email: [email protected]

Hệ thống website: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về việc sử dụng dầu bôi trơn và bảo trì lỗ ren

a. Kiểm soát tình trạng lỗ ren trong

Trước khi tháo lắp, hãy đảm bảo lỗ ren M5 không chứa phoi hay bụi bẩn cứng. Việc ép chốt vào lỗ mà còn phoi bên trong có thể làm hỏng ren, khiến việc tháo rút sau này trở nên cực kỳ khó khăn.

b. Tránh hiện tượng kẹt nhiệt khi ép

“Khi ép một chốt thép cứng như SUJ2 vào lỗ thép với dung sai lắp chặt, nhiệt độ sinh ra do ma sát có thể làm cháy bề mặt. Một giọt dầu bôi trơn chuyên dụng không chỉ giúp quá trình lắp ráp trơn tru hơn mà còn đảm bảo độ bóng bề mặt của lỗ được giữ nguyên vẹn qua hàng chục lần bảo trì.”
— Kinh nghiệm từ chuyên viên kỹ thuật khuôn mẫu Mecsu Pro.
