Review chi tiết Chốt Định Vị Thép SUJ2 DIN 6325 D2x14: Giải pháp vi mô cho các liên kết cơ khí và thiết bị chính xác

Mục Lục Bài Viết

1. 1. Nhận định khách quan về dòng Chốt Định Vị D2x14 Tiêu Chuẩn DIN 6325
2. 2. Hệ thống thông số kỹ thuật và bảng dữ liệu chi tiết của linh kiện
3. 3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D2x14
4. 4. Giá trị của vật liệu thép SUJ2 và khả năng chống mài mòn vượt trội
5. 5. Đánh giá độ cứng bề mặt và khả năng chịu tải của chốt định vị mini
6. 6. Các biến thể phổ biến của dòng chốt định vị dùng trong công nghiệp
7. 7. Phân tích ưu điểm nổi bật và lưu ý kỹ thuật khi sử dụng mã D2x14
8. 8. Ứng dụng thực tế: D2x14 – Linh kiện siêu nhỏ cho đồng hồ và thiết bị điện tử
9. 9. So sánh sự khác biệt giữa Chốt Trụ Trơn và Chốt Định Vị Có Ren
10. 10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo độ khít
11. 11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại xưởng
12. 12. Thông tin báo giá Chốt Định Vị D2x14 và đơn vị cung ứng uy tín
13. 13. Giải đáp các thắc mắc (FAQ) về dòng chốt thép siêu bền kích thước nhỏ
14. 14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về độ đồng tâm và bôi trơn khi lắp chốt mini

1. Nhận định khách quan về dòng Chốt Định Vị D2x14 Tiêu Chuẩn DIN 6325

Sản phẩm Chốt Định Vị Thép SUJ2 DIN 6325 D2x14 là linh kiện cơ khí siêu nhỏ nhưng đóng vai trò cực kỳ quan trọng trong việc cố định vị trí giữa các tấm chi tiết mỏng. Với thiết kế hình trụ trơn tinh xảo, đường kính chỉ 2mm, chốt cho phép thiết lập độ đồng tâm tuyệt đối cho các hệ thống yêu cầu sai số cực thấp. Điểm ưu việt của mã sản phẩm này chính là sự kết hợp giữa kích thước nhỏ gọn và vật liệu thép SUJ2 thượng hạng, giúp các khớp nối duy trì tính ổn định ngay cả khi máy vận hành ở tốc độ cao.

Được sản xuất theo quy trình nghiêm ngặt của tiêu chuẩn DIN 6325, dòng chốt D2x14 sở hữu độ cứng bề mặt đồng nhất và dung sai kích thước ở mức micron. Đây là lựa chọn hàng đầu cho các kỹ sư khi thiết kế các thiết bị đo lường, linh kiện điện tử hoặc các bộ phận chuyển động tinh vi cần sự tháo lắp chuẩn xác nhiều lần.

2. Hệ thống thông số kỹ thuật và bảng dữ liệu chi tiết của linh kiện

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chi tiết cho mã sản phẩm P13D020014F1 để hỗ trợ quý khách hàng chọn lựa:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0311015
Mã sản phẩm (MPN)	P13D020014F1
Hệ đo lường	Met (mm)
Đường kính (D)	2 mm
Dải sai số cho phép	+0.002 / +0.008 mm
Chiều dài (L)	14 mm
Thành phần cấu tạo	Thép SUJ2 (High Carbon Chrome Steel)
Quy cách sản xuất	DIN 6325
Đặc điểm hình học	Trơn – 2 đầu tròn (Dowel Pin)
Nguồn gốc	Trung Quốc
Giá bán tham khảo	5,653 đ / Cái

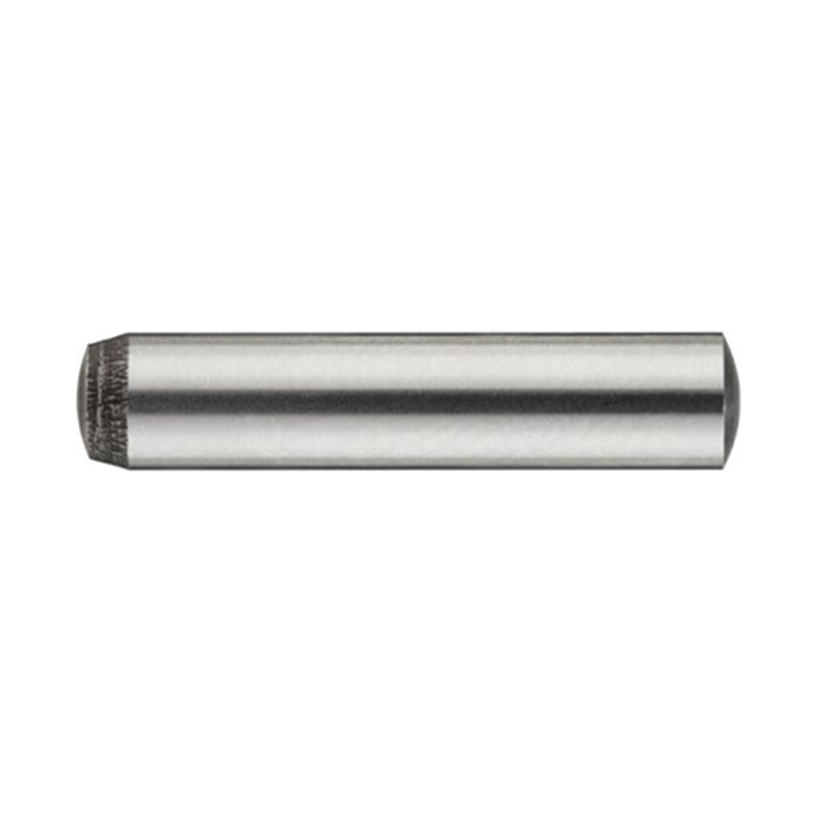

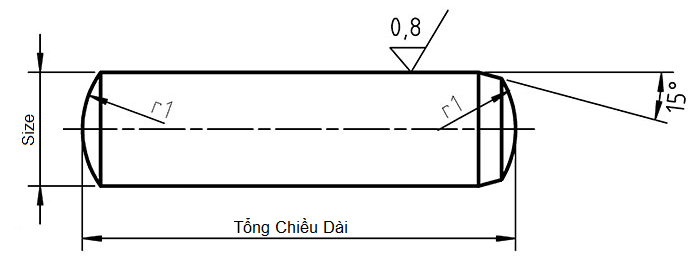

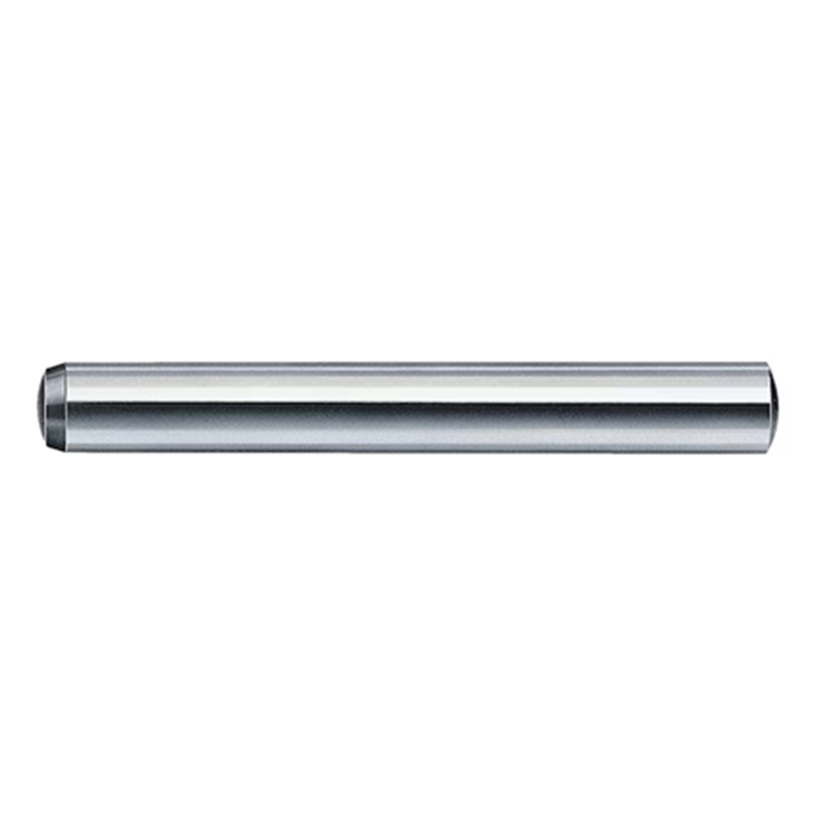

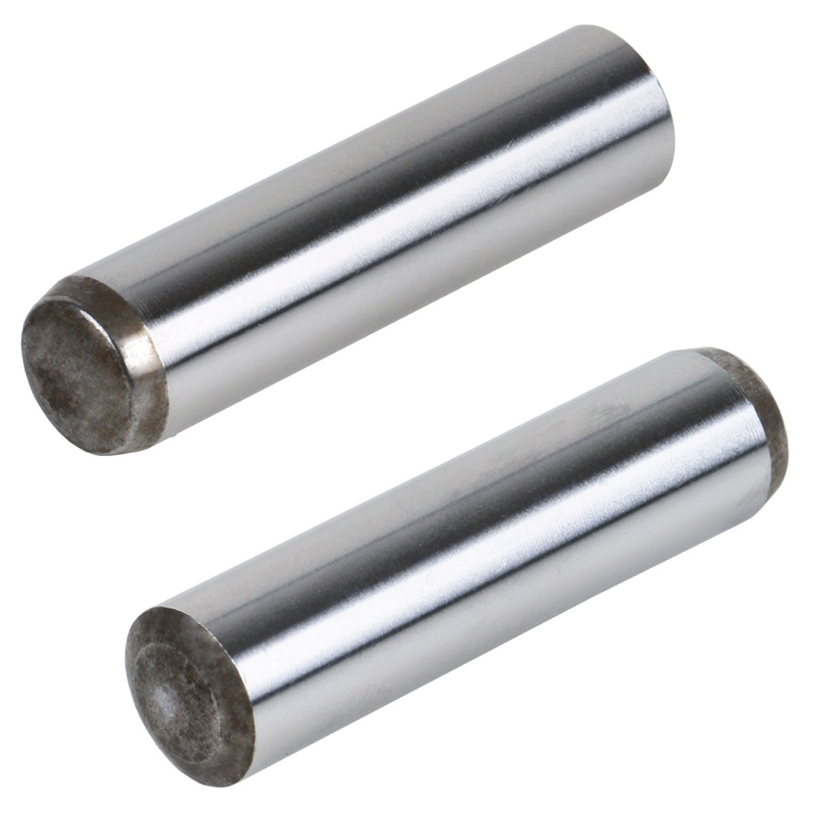

3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D2x14

Mẫu Chốt DIN 6325 D2x14 mang cấu trúc tối giản nhưng đạt hiệu suất cơ khí đỉnh cao:

• Thân Trụ Gia Công Siêu Mịn: Toàn bộ bề mặt thân chốt được mài vô tâm để đạt độ nhám cực thấp, giúp quá trình ép chốt vào lỗ mồi diễn ra mượt mà, hạn chế tối đa việc làm rộng lỗ.
• Thiết Kế Bo Tròn Hai Đầu: Việc vát vòm nhẹ ở hai đỉnh chốt đóng vai trò như bộ phận dẫn hướng, giúp chốt tự căn chỉnh khi bắt đầu đi vào lỗ lắp, đặc biệt hữu ích khi lắp ráp thủ công.
• Kích Thước Mini Chuẩn: Với đường kính 2mm và chiều dài 14mm, linh kiện này cung cấp khả năng định vị tuyệt vời cho các kết cấu yêu cầu sự thanh thoát và độ chính xác vi mô.

4. Giá trị của vật liệu thép SUJ2 và khả năng chống mài mòn vượt trội

Vật liệu SUJ2 (tương đương chuẩn GCr15) mang lại cho chốt định vị những đặc tính vật lý ưu việt:

• Độ cứng đồng nhất từ trong ra ngoài: Sau khi được xử lý nhiệt luyện cao tần, thép SUJ2 đạt độ bền lõi và độ cứng bề mặt rất cao, giúp chốt không bị cong hay gãy khi chịu lực ép.
• Chống mài mòn hóa học và cơ học: Hàm lượng Crom cao giúp bảo vệ chốt khỏi sự mài mòn do ma sát, duy trì dung sai kích thước sau rất nhiều chu kỳ tháo lắp.
• Tính ổn định cấu trúc: Thép được xử lý đặc biệt để không bị giãn nở nhiệt bất thường, đảm bảo độ chính xác của mối ghép trong môi trường máy móc nóng lên khi làm việc.

5. Đánh giá độ cứng bề mặt và khả năng chịu tải của chốt định vị mini

Dòng Chốt D2x14 SUJ2 tuy nhỏ bé nhưng sở hữu khả năng chịu lực rất đáng nể:

Với độ cứng bề mặt đạt ngưỡng 58 – 62 HRC theo tiêu chuẩn DIN 6325, linh kiện này có thể chống chịu được lực cắt ngang rất lớn. Trong các thiết bị quang học hoặc bảng mạch điện tử, chốt định vị giữ cho các tấm linh kiện luôn nằm đúng tọa độ thiết kế, ngăn ngừa hoàn toàn hiện tượng lệch tâm do rung động hoặc va chạm nhẹ.

6. Các biến thể phổ biến của dòng chốt định vị dùng trong công nghiệp

Dựa trên nhu cầu thực tế của từng ngành hàng, kỹ sư có thể cân nhắc thêm các dòng:

• Chốt Định Vị Inox 304: Chuyên dùng cho thiết bị phòng thí nghiệm hoặc môi trường yêu cầu khả năng chống rỉ sét tuyệt đối.
• Chốt Định Vị Có Ren Trong: Thường dùng cho các kích thước lớn hơn, giúp việc rút chốt ra khỏi lỗ mù trở nên dễ dàng.
• Chốt Định Vị Có Bậc: Dùng trong các cụm máy cần giới hạn chiều sâu lắp ghép một cách cơ học.

7. Phân tích ưu điểm nổi bật và lưu ý kỹ thuật khi sử dụng mã D2x14

Ưu điểm:

• Độ chính xác kích thước cực cao: Dung sai cực nhỏ (+0.002/+0.008) đảm bảo mối lắp ghép kín khít hoàn hảo.
• Bề mặt hoàn thiện gương: Giảm ma sát tối đa, bảo vệ tuổi thọ của lỗ lắp trên chi tiết máy.
• Sức bền vật liệu vượt trội: Thép SUJ2 bền bỉ hơn rất nhiều so với các dòng thép carbon đại trà.
• Giá thành tối ưu: Với mức giá chỉ 5,653 đ, đây là linh kiện hiệu quả nhất để bảo vệ các cụm máy tinh vi.

Lưu ý kỹ thuật:

• Kỹ thuật khoan doa: Với đường kính 2mm, lỗ lắp cần được doa chính xác tuyệt đối. Sai lệch lỗ quá lớn sẽ khiến chốt mất hoàn toàn công năng định vị.
• Thao tác lắp ráp: Vì kích thước nhỏ, nên sử dụng các loại kìm gắp và búa nhựa chuyên dụng để tránh làm biến dạng chốt khi đóng.

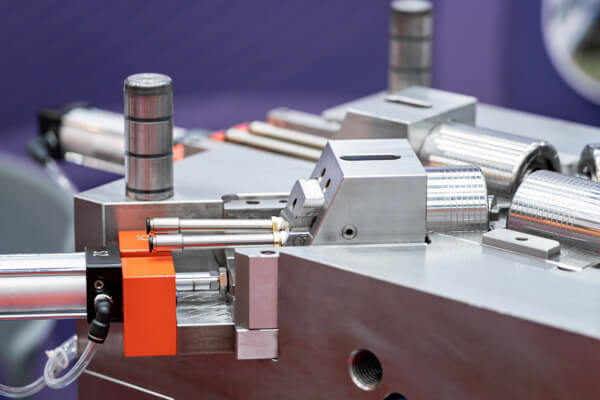

8. Ứng dụng thực tế: D2x14 – Linh kiện siêu nhỏ cho đồng hồ và thiết bị điện tử

Chốt D2x14 thép SUJ2 là thành phần không thể thiếu trong các ngành công nghệ cao:

• Ngành sản xuất điện tử: Định vị các tấm bảng mạch (PCB) hoặc các khung xương của thiết bị di động trước khi bắt vít cố định.
• Cơ khí chính xác mini: Sử dụng trong các cơ cấu truyền động của đồng hồ cao cấp hoặc thiết bị đo lường quang học.
• Y tế và phòng thí nghiệm: Dùng để cố định các khớp nối trong thiết bị nội soi hoặc các máy phân tích tự động.
• Chế tạo đồ gá nhỏ: Ứng dụng trong các jig hàn linh kiện dán (SMT) giúp phôi được giữ ở vị trí chuẩn xác 100%.

9. So sánh sự khác biệt giữa Chốt Trụ Trơn và Chốt Định Vị Có Ren

Sự khác biệt về thiết kế ảnh hưởng trực tiếp đến phương án bảo trì máy móc:

Tiêu chí so sánh	Chốt Trơn (DIN 6325)	Chốt Có Ren Trong	Chốt Côn (Taper Pin)
Độ chính xác định vị	Tối ưu nhất	Rất tốt	Trung bình
Phương thức tháo lắp	Cần đóng từ mặt sau	Dùng vít rút từ mặt trước	Dễ tháo bằng cách đóng nhẹ
Ứng dụng phổ biến	Cố định vĩnh viễn hoặc ít tháo	Lỗ kín, cần tháo lắp thường xuyên	Mối nối truyền lực xoắn

10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo độ khít

Thực hiện đúng các bước sau để tối ưu hóa hiệu quả của chốt định vị:

• Bước 1: Gia công lỗ tiêu chuẩn: Khoan mồi nhỏ hơn 2mm, sau đó dùng dao doa chuyên dụng để đạt được dung sai m6 hoặc n6 cho lỗ lắp.
• Bước 2: Vệ sinh bề mặt: Làm sạch phoi sắt và dầu cắt gọt bằng khí nén hoặc dung dịch tẩy rửa để đảm bảo lỗ khô ráo.
• Bước 3: Thoa dầu hỗ trợ: Sử dụng một lượng rất nhỏ dầu mỏng lên thân chốt để giảm ma sát nhiệt khi ép chốt vào chi tiết.
• Bước 4: Ép chốt vào vị trí: Sử dụng máy ép nhỏ cầm tay để đẩy chốt xuống. Tuyệt đối không để chốt bị nghiêng khi bắt đầu đi vào lỗ.

11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại hiện trường

Quý khách có thể tự đánh giá chất lượng sản phẩm qua các tiêu chí sau:

• Kiểm tra đường kính: Sử dụng panme đo ngoài có độ chia 0.001mm để xác nhận kích thước nằm trong dải 2.002mm đến 2.008mm.
• Kiểm tra độ bóng: Bề mặt chốt SUJ2 tiêu chuẩn phải bóng loáng, không có vết gợn hay trầy xước dọc theo thân trụ.
• Thử nghiệm độ cứng: Khi cọ nhẹ cạnh chốt vào thép mềm, chốt phải để lại vết xước sâu trên thép mà không bị mẻ cạnh chốt.

12. Thông tin báo giá Chốt Định Vị D2x14 và đơn vị cung ứng uy tín

a. Giá bán lẻ tham khảo: 5,653 đ / Cái

Mecsu Pro cung cấp các dòng chốt định vị DIN 6325 với mức giá cực kỳ cạnh tranh. Chúng tôi áp dụng chương trình chiết khấu hấp dẫn cho các doanh nghiệp sản xuất linh kiện điện tử hoặc xưởng cơ khí đặt hàng theo quy cách hộp (100-500 cái) phục vụ sản xuất hàng loạt.

b. Tại sao Mecsu Pro là lựa chọn hàng đầu?

• Cam kết dung sai chuẩn: Sản phẩm luôn đáp ứng chính xác dải sai số đã công bố theo DIN 6325.
• Nguồn hàng ổn định: Luôn sẵn kho các quy cách từ D2 đến D20 để giao hàng ngay trong ngày.
• Hỗ trợ chứng từ: Cung cấp đầy đủ hóa đơn GTGT, giấy chứng nhận xuất xứ (CO) và chất lượng (CQ).

MUA THÊM CÁC DÒNG LINH KIỆN ĐỊNH VỊ CHÍNH XÁC KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng chốt thép siêu bền kích thước nhỏ

13.1. Thép SUJ2 có bị rỉ sét nhanh không?

Thép SUJ2 chứa hàm lượng Crom nhất định giúp chống oxy hóa tốt hơn thép carbon thường, nhưng không phải là không rỉ. Sản phẩm được bôi một lớp dầu bảo vệ khi xuất xưởng, quý khách nên duy trì lớp dầu này khi lắp máy để bảo quản tốt nhất.

13.2. Có thể dùng chốt D2x14 làm trục quay cho mô-tơ mini không?

Có thể dùng làm trục dẫn hướng, nhưng không nên dùng làm trục quay chịu tải trọng liên tục ở tốc độ cao mà không có vòng bi hoặc bạc lót, vì độ cứng chốt rất cao sẽ làm mòn nhanh chi tiết lỗ cắm.

13.3. Vì sao kích thước chốt luôn lớn hơn 2mm một chút?

Đây là quy định của tiêu chuẩn DIN 6325 về mối lắp chặt. Việc kích thước dương (+0.002mm trở lên) giúp chốt “ngậm” chặt vào lỗ 2mm sau khi ép, ngăn chặn việc chốt bị tuột ra ngoài khi thiết bị rung động.

13.4. Chiều dài 14mm tính từ đâu đến đâu?

Đối với chốt định vị tiêu chuẩn, 14mm là kích thước bao phủ toàn bộ, tính từ đỉnh đầu bo tròn này đến đỉnh đầu bo tròn kia của linh kiện.

14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Bạn đang phân vân giữa việc chọn chốt thép hay chốt inox cho dự án thiết bị y tế mới? Kỹ thuật viên tại Mecsu Pro sẵn sàng đồng hành cùng bạn để bóc tách vật tư và đưa ra giải pháp phù hợp nhất:

Văn phòng: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline tư vấn: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về độ đồng tâm và bôi trơn khi lắp chốt mini

a. Đảm bảo độ thẳng của lỗ khoan

Với các chốt siêu nhỏ như D2, việc khoan lệch tâm dù chỉ 0.05mm cũng có thể làm gãy chốt khi ép. Hãy sử dụng các loại đồ gá hướng dẫn khoan chuyên dụng để đảm bảo lỗ đạt độ thẳng tuyệt đối trước khi tiến hành doa và lắp chốt.

b. Sử dụng mỡ bôi trơn chuyên dụng

“Trong lắp ráp thiết bị điện tử chính xác, việc ép chốt khô có thể sinh ra các mạt kim loại siêu nhỏ gây đoản mạch bảng mạch. Luôn sử dụng một lượng nhỏ mỡ trắng hoặc dầu máy sạch để làm trơn bề mặt ép. Điều này vừa bảo vệ linh kiện, vừa giúp việc tháo lắp bảo trì sau này không bị kẹt cứng.”
— Kinh nghiệm từ bộ phận kỹ thuật lắp ráp chính xác Mecsu Pro.
