Review chi tiết Chốt Định Vị Thép SUJ2 DIN 6325 D3x10: Giải pháp cố định tinh vi cho các chi tiết máy và cụm vi cơ khí

Mục Lục Bài Viết

1. 1. Nhận định tổng quan về dòng Chốt Định Vị D3x10 Tiêu Chuẩn DIN 6325
2. 2. Hệ thống thông số kỹ thuật và dữ liệu chi tiết của linh kiện
3. 3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D3x10
4. 4. Giá trị của vật liệu thép SUJ2 và khả năng chịu mài mòn cực cao
5. 5. Đánh giá độ cứng bề mặt và khả năng chịu tải trọng của chốt định vị
6. 6. Các biến thể phổ biến của dòng chốt định vị công nghiệp
7. 7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi sử dụng mã D3x10
8. 8. Ứng dụng thi công thực tế: D3x10 – Linh kiện then chốt trong điện tử và cơ khí chính xác
9. 9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren
10. 10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo dung sai
11. 11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại hiện trường
12. 12. Thông tin báo giá Chốt Định Vị D3x10 và đơn vị cung ứng uy tín
13. 13. Giải đáp các thắc mắc (FAQ) về dòng chốt trụ thép chịu lực kích thước nhỏ
14. 14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về độ nhám bề mặt và bôi trơn khi lắp chốt

1. Nhận định tổng quan về dòng Chốt Định Vị D3x10 Tiêu Chuẩn DIN 6325

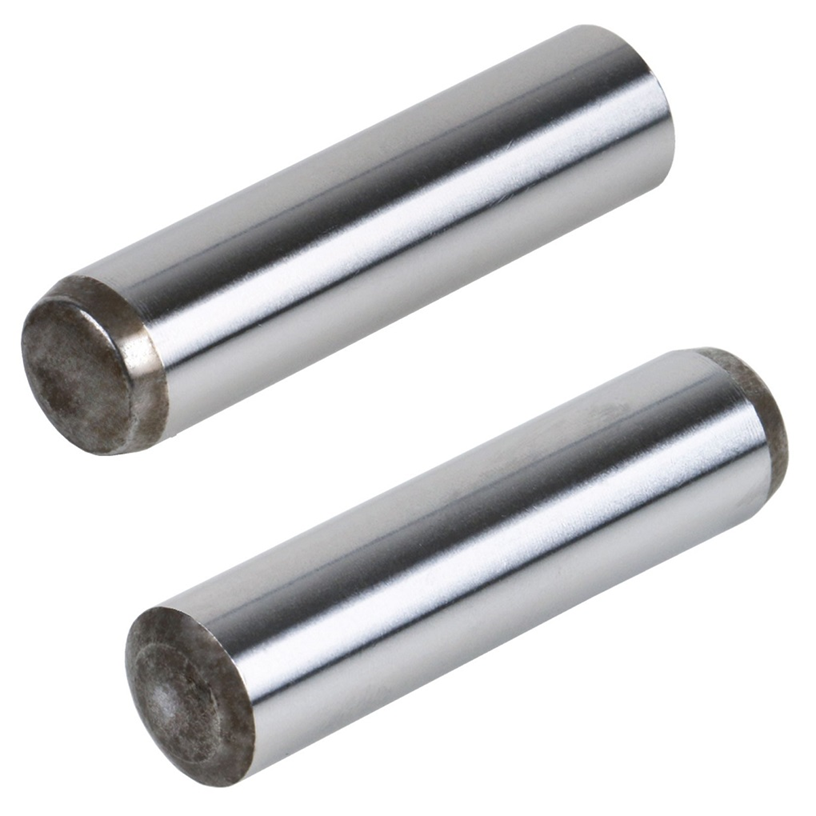

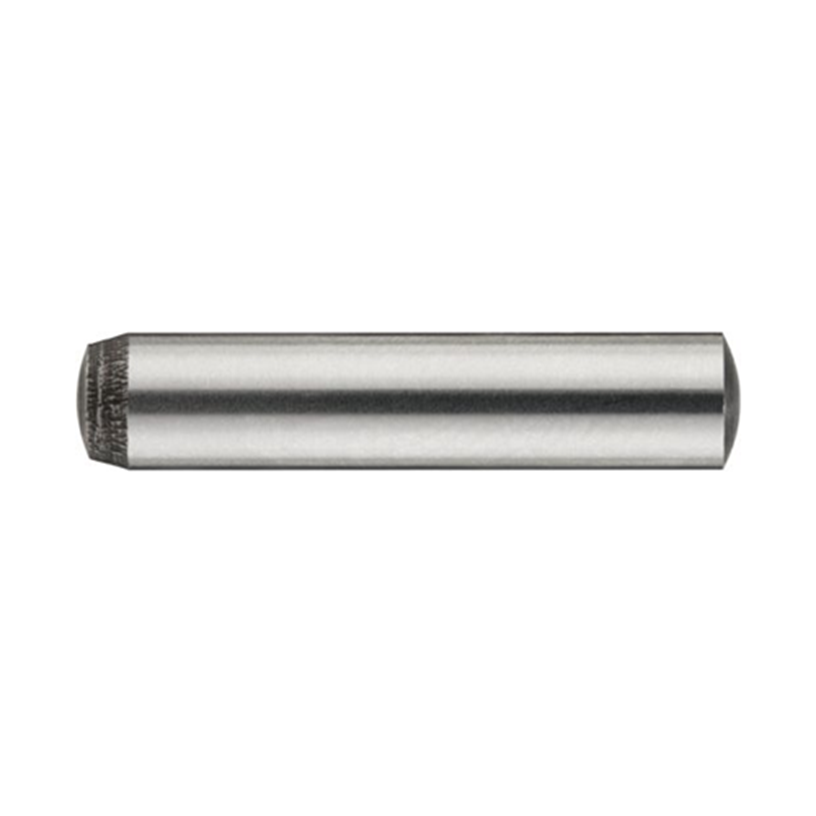

Sản phẩm Chốt Định Vị Thép SUJ2 DIN 6325 D3x10 là linh kiện định vị vi mô, được sản xuất để thiết lập vị trí tương quan chuẩn xác giữa các bộ phận trong máy móc kích thước nhỏ. Với cấu trúc hình trụ trơn mịn và hai đầu được bo vát tinh tế, chốt cho phép đưa vào lỗ lắp một cách trơn tru, hỗ trợ hệ thống đạt được sự đồng nhất về vị trí cao nhất. Điểm đặc trưng của mã sản phẩm này là việc sử dụng thép SUJ2 cường độ cao, giúp giữ vững liên kết dù phải chịu áp lực cắt và rung động liên hồi trong quá trình vận hành.

Được chế tác dựa trên quy chuẩn DIN 6325 nghiêm ngặt, chốt mang trong mình độ cứng bề mặt ưu việt cùng sai số kích thước ở mức micro. Điều này tạo ra sự tin cậy tối đa cho các kỹ sư khi triển khai trên các dòng khuôn mẫu mini hoặc các thiết bị tự động hóa cần sự tháo lắp linh hoạt mà không làm mất đi độ chính xác ban đầu.

2. Hệ thống thông số kỹ thuật và dữ liệu chi tiết của linh kiện

Mecsu Pro cập nhật bảng thông số chi tiết cho mã hàng P13D030010F1, hỗ trợ quý khách hàng chọn lựa sản phẩm phù hợp:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0311046
MPN	P13D030010F1
Hệ đo lường	Met (mm)
Size (D)	3 mm
Dải sai số cho phép	+0.004 / +0.012 mm
Chiều dài (L)	10 mm
Thành phần cấu tạo	Thép SUJ2 (High Carbon Chrome Steel)
Quy cách sản xuất	DIN 6325
Đặc điểm hình học	Trơn – 2 đầu tròn (Dowel Pin)
Nguồn gốc	Trung Quốc
Giá bán tham khảo	5,058 đ / Cái

3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D3x10

Cấu trúc của Chốt DIN 6325 D3x10 được tính toán kỹ lưỡng để phục vụ các yêu cầu lắp ghép cơ khí siêu nhỏ:

• Gia Công Mài Tinh: Toàn bộ thân chốt được xử lý mài bóng không tâm, tạo độ nhám bề mặt thấp giúp việc ép vào lỗ diễn ra êm ái, ngăn ngừa hiện tượng cày xước mặt lỗ.
• Đầu Vát Dẫn Hướng: Việc bo nhẹ hai đầu chốt giúp linh kiện tự tìm tâm lỗ chính xác hơn, rút ngắn thời gian thao tác trong các dây chuyền lắp ráp tự động.
• Tỉ Lệ Kích Thước Tối Ưu: Đường kính 3mm phối hợp cùng chiều dài 10mm tạo ra diện tích bám giữ đủ lớn cho các chi tiết mỏng, đảm bảo khả năng chống xê dịch hiệu quả.

4. Giá trị của vật liệu thép SUJ2 và khả năng chịu mài mòn cực cao

Vật liệu SUJ2 (thép vòng bi) là nền tảng cốt lõi mang lại sức mạnh cho loại chốt này:

• Độ cứng ổn định: Nhờ công nghệ nhiệt luyện tiên tiến, thép SUJ2 đạt độ cứng đồng đều từ ngoài vào trong, giúp chốt không bị bẹp đầu khi chịu lực ép.
• Khả năng kháng ma sát: Thành phần Crom trong thép tăng cường khả năng chống mài mòn, giúp chốt duy trì nguyên vẹn kích thước dung sai sau rất nhiều lần thực hiện chu kỳ tháo lắp.
• Độ bền cấu trúc: Linh kiện giữ được tính ổn định, không bị co ngót hay biến dạng dù hoạt động trong môi trường có sự thay đổi nhiệt độ liên tục.

5. Đánh giá độ cứng bề mặt và khả năng chịu tải trọng của chốt định vị

Sản phẩm Chốt D3x10 SUJ2 cung cấp sự chắc chắn cho các hệ thống nhỏ yêu cầu độ bền cao:

Thông thường, các mã chốt DIN 6325 đạt độ cứng bề mặt dao động từ 58 đến 62 HRC. Với chỉ số này, linh kiện nhỏ bé này có thể chịu được lực cắt ngang rất đáng nể mà không bị gãy hoặc biến dạng. Trong các thiết kế đồ gá chính xác, chốt đóng vai trò là chốt chặn cuối cùng giữ cho các bộ phận luôn khớp khít, loại bỏ hoàn toàn rủi ro lệch sản phẩm khi vận hành.

6. Các biến thể phổ biến của dòng chốt định vị công nghiệp

Dựa trên nhu cầu thực tế của từng ngành, kỹ sư có thể linh hoạt lựa chọn:

• Chốt Định Vị Inox: Ưu tiên sử dụng trong các môi trường yêu cầu kháng hóa chất và chống rỉ sét tuyệt đối.
• Chốt Định Vị Có Ren Trong: Giải pháp tối ưu cho lỗ mù, cho phép tháo ra nhanh chóng mà không cần đóng từ phía sau.
• Chốt Định Vị Có Bậc: Sử dụng để giới hạn độ sâu khi lắp hoặc định vị các chi tiết có nhiều lớp khác nhau.

7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi sử dụng mã D3x10

Ưu thế:

• Độ chính xác vượt trội: Dung sai dương cực nhỏ giúp chốt bám chặt vào lỗ khoan, triệt tiêu mọi rơ lắc.
• Hoàn thiện bề mặt mịn: Giảm tối đa ma sát và bảo vệ thành lỗ chi tiết máy khỏi hư hại khi bảo trì.
• Tuổi thọ cơ học cao: Chất liệu SUJ2 bền bỉ hơn gấp nhiều lần so với các dòng thép carbon đại trà.
• Kinh tế và hiệu quả: Một linh kiện nhỏ nhưng đóng vai trò bảo vệ cả một hệ thống máy móc giá trị cao.

Lưu ý kỹ thuật:

• Gia công lỗ lắp: Cần doa lỗ đạt độ chuẩn xác cao để phát huy tối đa dung sai dương của chốt.
• Lực tác động khi lắp: Do kích thước nhỏ (3mm), nên sử dụng máy ép lực nhẹ hoặc búa đồng để tránh làm cong hoặc gãy chốt trong khi đóng.

8. Ứng dụng thi công thực tế: D3x10 – Linh kiện then chốt trong điện tử và cơ khí chính xác

Chốt D3x10 thép SUJ2 là linh kiện không thể thay thế trong nhiều quy trình sản xuất hiện đại:

• Lắp ráp linh kiện điện tử: Định vị các tấm mạch in hoặc các cụm vỏ nhựa nhỏ yêu cầu sự chính xác đến từng micromet.
• Sản xuất đồ gá (Jig): Sử dụng trong các bộ đồ gá kiểm tra điện thoại, máy tính bảng để cố định phôi ở vị trí chuẩn.
• Cơ khí vi mô: Ứng dụng trong các bộ máy đồng hồ, thiết bị quang học và các dụng cụ y tế cần độ rơ lắc cực nhỏ.
• Khuôn mẫu mini: Định vị các chi tiết đẩy hoặc lõi khuôn trong các bộ khuôn ép nhựa kích thước bé.

9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren

Việc chọn lựa kiểu chốt ảnh hưởng trực tiếp đến phương án bảo trì thiết bị:

Tiêu chí so sánh	Chốt Thẳng (DIN 6325)	Chốt Có Ren Trong	Chốt Côn (Taper Pin)
Độ định vị	Cực kỳ cao	Tốt	Trung bình
Độ tháo lắp	Khó (Cần lỗ thông để đẩy)	Rất dễ (Dùng vít rút)	Rất dễ
Vị trí ứng dụng	Lỗ thông qua	Lỗ không thông (mù)	Mối ghép chịu momen

10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo dung sai

Hãy thực hiện quy trình sau để chốt định vị hoạt động ổn định và lâu dài:

• Bước 1: Chuẩn bị lỗ khoan: Tạo lỗ khoan mồi và sử dụng dao doa (reamer) 3mm để đạt được dung sai lắp chặt chuẩn xác.
• Bước 2: Làm sạch chi tiết: Sử dụng khí nén hoặc dung dịch tẩy rửa để loại bỏ hoàn toàn phoi và bụi bẩn trong lỗ.
• Bước 3: Bôi trơn bề mặt: Thoa một lớp mỏng dầu chuyên dụng lên thân chốt để giảm ma sát và chống cháy bề mặt khi ép.
• Bước 4: Ép chốt vào lỗ: Sử dụng máy ép nhỏ, đảm bảo lực tác động đều và hướng đi của chốt vuông góc với mặt phẳng.

11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại hiện trường

Khách hàng có thể kiểm tra nhanh chất lượng sản phẩm bằng các phương pháp sau:

• Đo đường kính: Dùng panme kỹ thuật số để kiểm tra, kích thước phải nằm trong dải +0.004mm đến +0.012mm so với mốc 3mm.
• Quan sát bề mặt: Chốt SUJ2 chuẩn có độ bóng cao, không có vết xước dọc thân hay dấu hiệu móp méo tại hai đầu bo tròn.
• Kiểm chứng độ cứng: Thử dùng dũa nhỏ quét nhẹ; nếu dũa trượt đi mà không để lại vết cắt sâu, chốt đã đạt độ cứng nhiệt luyện chuẩn.

12. Thông tin báo giá Chốt Định Vị D3x10 và đơn vị cung ứng uy tín

a. Giá bán lẻ tham khảo: 5,058 đ / Cái

Mecsu Pro cam kết cung cấp chốt định vị DIN 6325 với mức giá tốt nhất, đi kèm ưu đãi chiết khấu cho các xưởng gia công, đơn vị chế tạo máy đặt hàng số lượng lớn phục vụ dự án.

b. Tại sao Mecsu Pro là lựa chọn hàng đầu?

• Chất lượng cam kết: Luôn tuân thủ đúng các thông số dung sai tiêu chuẩn DIN 6325.
• Kho hàng sẵn có: Đáp ứng nhanh chóng các mã từ D1 đến D20 với đa dạng chiều dài.
• Hỗ trợ chuyên nghiệp: Đầy đủ giấy tờ chứng nhận xuất xứ, hóa đơn và tư vấn kỹ thuật tận tâm.

MUA THÊM CÁC QUY CÁCH CHỐT ĐỊNH VỊ CHÍNH XÁC KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng chốt trụ thép chịu lực kích thước nhỏ

13.1. Chốt định vị D3x10 có dễ bị rỉ sét không?

Do hàm lượng Crom cao trong thép SUJ2, chốt có khả năng kháng oxy hóa tốt hơn thép thường. Tuy nhiên, để bảo vệ tốt nhất, sản phẩm luôn được phủ dầu bảo quản. Bạn nên duy trì lớp dầu này cho đến khi thực hiện lắp ráp vào máy.

13.2. Tôi có thể dùng chốt này thay cho đinh tán nhỏ được không?

Có thể dùng về mặt hình dáng, nhưng không tối ưu. Chốt định vị được thiết kế cho việc căn chỉnh chính xác cao giữa các khối kim loại, trong khi đinh tán dùng cho việc giữ chặt hai bề mặt mỏng. Sử dụng chốt SUJ2 cho mục đích đinh tán sẽ gây lãng phí chi phí và không tận dụng được đặc tính độ cứng của nó.

13.3. Tại sao khi đóng chốt D3 vào lỗ 3mm lại thấy rất nặng?

Điều này là bình thường do dung sai của chốt DIN 6325 là dung sai dương (+0.004mm trở lên). Sự chênh lệch này giúp chốt bám chặt vào lỗ sau khi ép, ngăn chặn việc rơi chốt do rung động mạnh trong khi máy làm việc.

13.4. Kích thước 10mm có bao gồm phần đầu bo tròn không?

Trong tiêu chuẩn chốt trụ, 10mm là tổng chiều dài thực tế từ đầu này đến đầu kia. Các phần vát cạnh nằm trong kích thước tổng này để đảm bảo chốt không chiếm diện tích lớn hơn dự toán trong bản vẽ.

14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro

Bạn cần tư vấn về việc lựa chọn dung sai lắp ghép m6 hay n6 cho dòng chốt D3? Đội ngũ kỹ thuật Mecsu Pro sẵn sàng hỗ trợ bạn tính toán và đưa ra phương án thi công tối ưu nhất cho bộ jig hay khuôn mẫu của bạn:

Văn phòng & Kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về độ nhám bề mặt và bôi trơn khi lắp chốt

a. Độ bóng của lỗ khoan quan trọng như thế nào?

Để mối lắp đạt độ bền và độ chính xác cao nhất, lỗ lắp ghép không nên chỉ dừng lại ở bước khoan thông thường. Hãy sử dụng dao doa (Reaming) để bề mặt lỗ đạt độ nhám thấp và độ tròn chuẩn. Điều này giúp diện tích tiếp xúc giữa thân chốt và lỗ đạt mức tối đa.

b. Phòng tránh hiện tượng dính kim loại

“Khi ép chốt thép cứng SUJ2 vào các chi tiết thép, áp lực lớn có thể gây sinh nhiệt cục bộ làm cháy bề mặt. Luôn sử dụng dầu hoặc mỡ trắng bôi trơn chuyên dụng. Điều này không chỉ giúp việc tháo lắp sau này dễ dàng hơn mà còn giữ nguyên vẹn dung sai của linh kiện qua các lần bảo trì.”
— Kinh nghiệm thực tiễn từ phòng kỹ thuật Mecsu Pro.

(Khám phá thêm các dòng linh kiện dẫn hướng và định vị tại Mecsu.vn)
