Review chi tiết Chốt Định Vị Thép SUJ2 DIN 6325 D4x30: Phụ kiện định tâm hoàn hảo cho các liên kết máy móc và chi tiết khuôn mẫu

Mục Lục Bài Viết

1. 1. Nhận định khách quan về dòng Chốt Định Vị D4x30 đáp ứng chuẩn DIN 6325
2. 2. Bảng tổng hợp thông số kỹ thuật và dữ liệu vận hành chi tiết
3. 3. Phân tích đặc điểm hình học của Chốt định vị thép SUJ2 mã D4x30
4. 4. Ưu thế từ vật liệu thép SUJ2 và tính năng kháng mài mòn cực tốt
5. 5. Đánh giá cường độ cứng bề mặt và khả năng chịu tải của chốt trụ trơn
6. 6. Các chủng loại chốt định vị phổ biến trong lĩnh vực công nghiệp phụ trợ
7. 7. Những lợi thế cạnh tranh và ghi chú kỹ thuật khi lắp đặt mã D4x30
8. 8. Giải pháp thực tế: D4x30 – Linh kiện tối ưu cho đồ gá nhỏ và thiết bị tự động hóa
9. 9. So sánh sự khác biệt công năng giữa Chốt Định Vị Thẳng và Chốt Rút
10. 10. Quy trình lắp ghép chuẩn xác và kỹ thuật đóng chốt đảm bảo dung sai
11. 11. Cách thức kiểm chứng độ chuẩn mực của chốt SUJ2 tại xưởng sản xuất
12. 12. Thông tin giá thành Chốt Định Vị D4x30 và đơn vị phân phối uy tín
13. 13. Các câu hỏi thường gặp (FAQ) về dòng chốt thép trụ tròn chịu lực
14. 14. Hệ thống tư vấn giải pháp kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Kiểm soát độ tròn của lỗ và lưu ý về bôi trơn

1. Nhận định khách quan về dòng Chốt Định Vị D4x30 đáp ứng chuẩn DIN 6325

Sản phẩm Chốt Định Vị Thép SUJ2 DIN 6325 D4x30 là linh kiện cơ khí chính xác được thiết kế để duy trì vị trí tương quan cố định giữa các thành phần trong cụm máy. Với cấu trúc trụ tròn đặc và bề mặt được xử lý tinh xảo, chốt cho phép thiết lập độ đồng tâm tối đa giữa hai mặt phẳng chi tiết. Điểm cốt lõi giúp linh kiện này được tin dùng chính là chất liệu thép vòng bi SUJ2 siêu cứng, mang lại sự bền bỉ tuyệt vời cho các khớp nối trước các lực cắt và rung động trong quá trình máy vận hành.

Được chế tạo dựa trên quy chuẩn khắt khe của DIN 6325, dòng chốt này sở hữu độ ổn định về kích thước và dải dung sai cực hẹp. Điều này đem tới sự tin cậy cho các kỹ sư khi triển khai trên các bộ khuôn mẫu yêu cầu độ chính xác cao hoặc các thiết bị cần tháo lắp thường xuyên mà vẫn đảm bảo vị trí định vị không thay đổi.

2. Bảng tổng hợp thông số kỹ thuật và dữ liệu vận hành chi tiết

Mecsu Pro cung cấp bảng chi tiết thông số cho mã sản phẩm P13D040030F1, giúp khách hàng lựa chọn đúng nhu cầu:

Thuộc tính sản phẩm	Dữ liệu cụ thể
Mã đặt hàng (SKU)	0311077
MPN	P13D040030F1
Hệ thống đo lường	Met (mm)
Size (D)	4 mm
Dải sai số cho phép	+0.004 / +0.012 mm
Chiều dài thực tế (L)	30 mm
Thành phần cấu tạo	Thép SUJ2 (High Carbon Chrome Steel)
Quy cách kỹ thuật	DIN 6325
Dạng hình học	Trơn – 2 đầu tròn (Dowel Pin)
Nguồn gốc	Trung Quốc
Giá bán lẻ tham khảo	8,182 đ / Cái

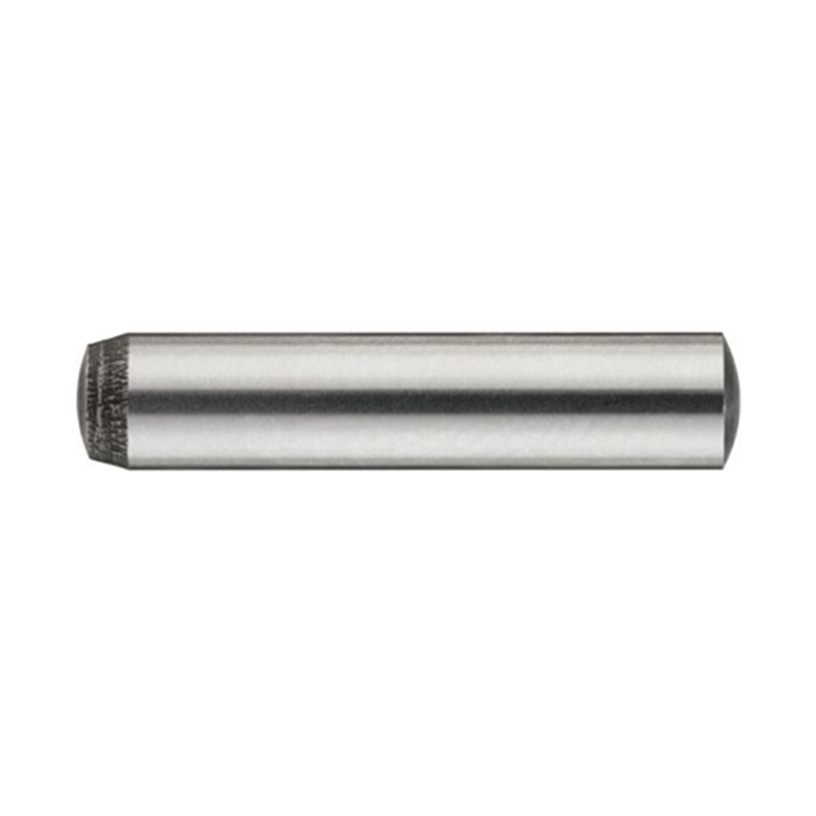

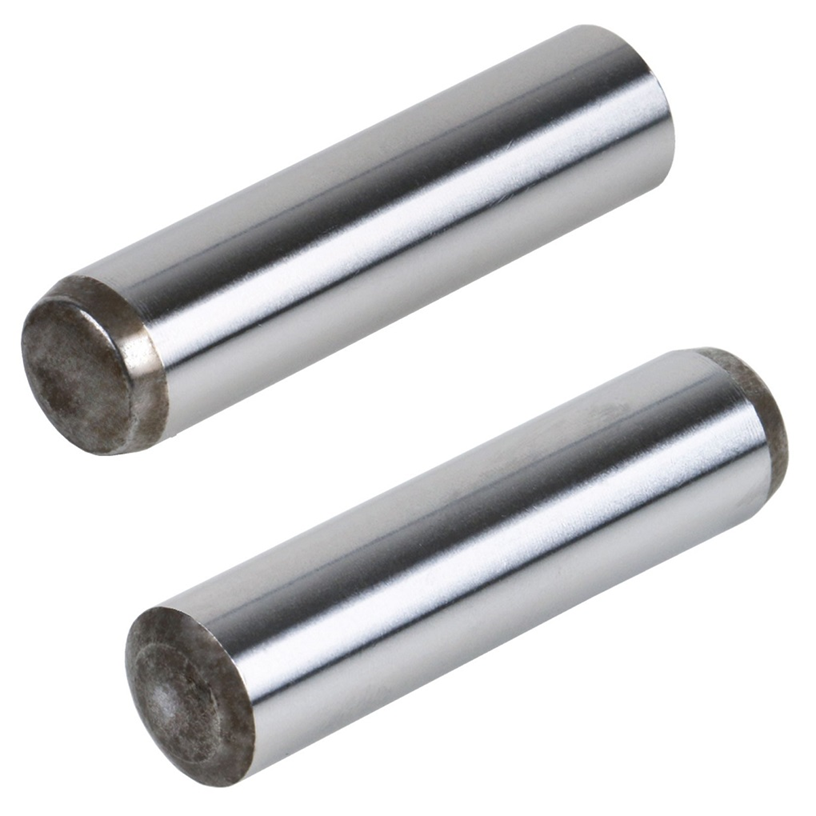

3. Phân tích đặc điểm hình học của Chốt định vị thép SUJ2 mã D4x30

Cấu trúc của Chốt DIN 6325 D4x30 được tối ưu để phục vụ các yêu cầu lắp ghép chính xác bậc nhất:

• Thân Trụ Mài Bóng Vô Tâm: Toàn bộ bề mặt chốt được gia công đạt độ nhẵn cao, giúp giảm thiểu ma sát khi đóng vào lỗ và ngăn chặn tình trạng cày xước hay làm biến dạng thành lỗ.
• Bo Vát Hai Đầu Tròn: Thiết kế này hỗ trợ dẫn hướng linh kiện vào vị trí lắp đặt thuận tiện hơn, đặc biệt hữu dụng trong các dây chuyền lắp ráp tự động hóa yêu cầu tốc độ và độ chuẩn xác.
• Tỉ Lệ Kích Thước Cân Đối: Với đường kính 4mm và chiều dài 30mm, linh kiện cung cấp độ sâu bám giữ tốt, đảm bảo tính ổn định vững chắc chống lại các lực tác động xô ngang.

4. Ưu thế từ vật liệu thép SUJ2 và tính năng kháng mài mòn cực tốt

Vật liệu SUJ2 (tương đương GCr15) là dòng thép chuyên dụng cho vòng bi với những đặc tính cơ lý ưu việt:

• Cường độ cứng đồng nhất: Qua quy trình nhiệt luyện tiên tiến, thép đạt độ cứng ổn định cả bề mặt lẫn lõi, giúp linh kiện không bị cong vênh dưới áp lực ép lớn.
• Chống mài mòn vượt trội: Hàm lượng Crom trong thép SUJ2 tạo khả năng kháng lại các tác động mài mòn ma sát, giúp duy trì dung sai kích thước qua hàng ngàn chu kỳ vận hành.
• Ổn định cấu trúc nhiệt: Thép được xử lý để không bị giãn nở bất thường, đảm bảo độ khít của mối nối ngay cả khi máy làm việc trong môi trường sinh nhiệt.

5. Đánh giá cường độ cứng bề mặt và khả năng chịu tải của chốt trụ trơn

Sản phẩm Chốt D4x30 SUJ2 tạo nên sự kiên cố cho các kết cấu kỹ thuật:

Các dòng chốt đạt tiêu chuẩn DIN 6325 thường có độ cứng bề mặt rơi vào khoảng 58 – 62 HRC. Chỉ số này cho phép linh kiện chịu được lực cắt (shear force) mạnh mẽ mà không bị biến dạng hay đứt gãy. Trong chế tạo khuôn dập hoặc các bộ đồ gá chính xác, chốt định vị đóng vai trò bảo vệ sự đồng bộ của hệ thống, ngăn ngừa hiện tượng lệch tâm sản phẩm và giảm tải cho các bộ phận dẫn hướng khác.

6. Các chủng loại chốt định vị phổ biến trong lĩnh vực công nghiệp phụ trợ

Dựa vào mục đích thi công cụ thể, khách hàng có thể tham khảo các dòng chốt tương đương:

• Chốt Định Vị Inox 304: Phù hợp cho môi trường y tế hoặc thực phẩm yêu cầu tính chống rỉ sét và vệ sinh cao.
• Chốt Định Vị Ren Trong: Giải pháp cho các lỗ cụt, cho phép tháo dỡ linh hoạt bằng vít rút mà không làm hỏng lỗ.
• Chốt Định Vị Côn: Ứng dụng trong các mối nối cần độ chặt tăng dần theo chiều sâu lắp ghép.

7. Những lợi thế cạnh tranh và ghi chú kỹ thuật khi lắp đặt mã D4x30

Lợi thế:

• Độ sai số cực thấp: Dung sai dương (+0.004/+0.012) đảm bảo độ bám chắc chắn khi lắp vào lỗ khoan chuẩn 4mm.
• Bề mặt hoàn thiện gương: Tăng tính thẩm mỹ và giảm thiểu nguy cơ kẹt cứng chi tiết khi tháo lắp thường xuyên.
• Bền bỉ vượt thời gian: Thép SUJ2 mang lại vòng đời sử dụng dài hơn hẳn so với các dòng thép carbon thông dụng như S45C.
• Chi phí tối ưu: Với giá 8,182 đ, đây là phương án đầu tư rẻ nhưng mang lại sự bảo vệ to lớn cho toàn hệ thống máy.

Ghi chú kỹ thuật:

• Chuẩn bị lỗ lắp: Cần sử dụng dao doa (reamer) chính xác 4mm để đạt được hiệu quả định vị tốt nhất từ dung sai của chốt.
• Dụng cụ lắp ráp: Khuyến nghị dùng búa đồng hoặc máy ép cầm tay để đóng chốt, tránh tác động trực tiếp búa sắt gây mẻ đầu chốt.

8. Giải pháp thực tế: D4x30 – Linh kiện tối ưu cho đồ gá nhỏ và thiết bị tự động hóa

Chốt D4x30 thép SUJ2 là linh kiện đa năng góp mặt trong nhiều dây chuyền sản xuất:

• Chế tạo Jig và Đồ gá: Sử dụng để định vị chính xác phôi trên các bộ đồ gá kiểm tra hoặc đồ gá gia công CNC quy mô nhỏ.
• Lắp ráp thiết bị điện tử: Đóng vai trò làm trục xoay nhỏ hoặc chốt giữ vị trí cho các linh kiện trong vỏ máy chính xác.
• Sản xuất khuôn mẫu mini: Định vị các tấm khuôn phụ, đảm bảo sự khớp khít của lòng khuôn khi đóng ép sản phẩm nhựa.
• Ngành dụng cụ y tế: Ứng dụng trong các thiết bị chuyển động cơ khí yêu cầu độ rơ lắc bằng không để duy trì hiệu năng.

9. So sánh sự khác biệt công năng giữa Chốt Định Vị Thẳng và Chốt Rút

Sự lựa chọn loại chốt sẽ ảnh hưởng trực tiếp đến phương án bảo trì thiết bị:

Tiêu chí phân tích	Chốt Thẳng (DIN 6325)	Chốt Có Ren Trong	Chốt Côn (Taper Pin)
Hiệu năng định vị	Cực tốt	Tốt	Trung bình
Khả năng tháo dỡ	Khó (Cần đóng từ mặt sau)	Dễ dàng (Sử dụng vít rút)	Rất dễ
Đặc điểm lỗ lắp	Lỗ thông (Through hole)	Lỗ cụt (Blind hole)	Lỗ côn

10. Quy trình lắp ghép chuẩn xác và kỹ thuật đóng chốt đảm bảo dung sai

Hãy tuân thủ các bước sau để đảm bảo chốt định vị hoạt động đạt hiệu suất cao nhất:

• Bước 1: Gia công lỗ: Khoan mồi và dùng dao doa 4mm để lỗ đạt chuẩn dung sai lắp ghép m6 hoặc n6.
• Bước 2: Làm sạch lỗ mồi: Loại bỏ hoàn toàn mạt sắt, bụi bẩn và dầu cắt gọt còn sót lại để mặt tiếp xúc hoàn toàn sạch.
• Bước 3: Bôi trơn bề mặt: Phết một lớp dầu bảo vệ mỏng lên thân chốt để hỗ trợ quá trình ép và chống cháy bề mặt do ma sát nhiệt.
• Bước 4: Tiến hành đóng chốt: Sử dụng máy ép chuyên dụng, đảm bảo chốt đi xuống vuông góc tuyệt đối với mặt phẳng lắp ráp.

11. Cách thức kiểm chứng độ chuẩn mực của chốt SUJ2 tại xưởng sản xuất

Quý khách có thể tự kiểm tra chất lượng sản phẩm thông qua các đặc điểm cảm quan:

• Kiểm tra kích thước: Sử dụng Panme đo đường kính thân, kết quả phải dao động trong dải +0.004 đến +0.012 mm so với kích thước danh nghĩa 4mm.
• Độ bóng hoàn thiện: Chốt SUJ2 đạt chuẩn có bề mặt mài mịn như gương, không có vết trầy ngang hay dấu hiệu nhiệt luyện không đều.
• Thử nghiệm độ cứng: Dùng dũa thép quẹt nhẹ lên cạnh chốt, nếu dũa bị trượt đi mà không tạo vết khía sâu thì chốt đạt độ cứng tiêu chuẩn.

12. Thông tin giá thành Chốt Định Vị D4x30 và đơn vị phân phối uy tín

a. Báo giá tham khảo: 8,182 đ / Cái

Mecsu Pro cung cấp các dòng chốt định vị DIN 6325 với mức giá tối ưu, cùng chính sách chiết khấu linh hoạt cho xưởng cơ khí và các nhà máy đặt hàng số lượng lớn theo lô để phục vụ lắp máy dự án.

b. Tại sao khách hàng tin chọn Mecsu Pro?

• Cam kết dung sai: Sản phẩm luôn đáp ứng chuẩn xác các thông số kỹ thuật đã công bố.
• Kho hàng sẵn có: Đầy đủ các quy cách từ D1 đến D20 với nhiều chiều dài đa dạng.
• Chứng từ minh bạch: Cung cấp đầy đủ giấy tờ CO/CQ và hóa đơn GTGT cho mọi đơn hàng.

XEM THÊM CÁC QUY CÁCH CHỐT ĐỊNH VỊ KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về dòng chốt thép trụ tròn chịu lực

13.1. Thép SUJ2 có khả năng chống oxy hóa như thế nào?

Mặc dù kháng rỉ tốt hơn thép thường nhờ hàm lượng Crom, SUJ2 vẫn là dòng thép carbon cao. Do đó, sản phẩm cần được bảo quản trong lớp dầu mỏng để tránh tiếp xúc trực tiếp với độ ẩm, đảm bảo độ bền lâu dài nhất.

13.2. Tôi có thể dùng chốt D4 này làm trục quay cho cơ cấu nhỏ được không?

Được, nhưng cần lưu ý. Chốt định vị vốn thiết kế cho liên kết tĩnh. Nếu dùng làm trục xoay liên tục, bạn cần tính toán chế độ bôi trơn kỹ lưỡng để tránh làm mòn bề mặt chốt do độ cứng quá cao có thể gây hại cho bạc lót.

13.3. Tại sao đường kính chốt lại luôn lớn hơn 4mm?

Đây là dung sai lắp chặt đặc thù của chuẩn DIN 6325. Kích thước dương (từ +0.004mm) giúp chốt bám chặt vào lỗ sau khi ép, ngăn chặn việc rơi chốt khi máy móc gặp rung động mạnh trong quá trình vận hành.

13.4. Chiều dài 30mm có bao gồm hai đầu tròn không?

Có, 30mm là tổng chiều dài từ hai đỉnh xa nhất của chốt. Phần bo vát hai đầu nằm trong kích thước này để hỗ trợ dẫn hướng chứ không cộng thêm vào chiều dài thực của thân chốt.

14. Hệ thống tư vấn giải pháp kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Bạn đang cân nhắc giữa việc chọn chốt thẳng hay chốt rút cho dự án máy mới? Đội ngũ kỹ thuật của Mecsu Pro luôn sẵn sàng hỗ trợ bóc tách vật tư và đưa ra lựa chọn kinh tế nhất:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email liên lạc: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Kiểm soát độ tròn của lỗ và lưu ý về bôi trơn

a. Đảm bảo độ bóng bề mặt lỗ

Để mối liên kết đạt độ chuẩn xác cao nhất, lỗ lắp chốt không nên chỉ dừng ở bước khoan. Việc sử dụng dao doa (Reaming) giúp đạt được độ bóng và độ tròn hoàn hảo, giúp chốt tiếp xúc tối đa diện tích, tăng cường lực bám giữ.

b. Tránh tình trạng kẹt cứng nhiệt

“Trong cơ khí, việc ép chốt thép cứng vào lỗ thép có thể sinh nhiệt tức thời gây cháy mặt tiếp xúc. Luôn luôn phết một lớp dầu chuyên dụng hoặc mỡ trắng khi lắp ráp. Điều này không chỉ giúp việc đóng chốt nhẹ nhàng hơn mà còn bảo vệ dung sai cho các đợt bảo trì sau này.”
— Kinh nghiệm từ bộ phận kỹ thuật linh kiện Mecsu Pro.
