Review chi tiết Chốt Định Vị Thép SUJ2 DIN 6325 D5x10: Linh kiện nền tảng cho hệ thống khuôn mẫu và máy móc công nghiệp

Mục Lục Bài Viết

1. 1. Nhận định tổng quan về dòng Chốt Định Vị D5x10 Tiêu Chuẩn DIN 6325
2. 2. Hệ thống thông số kỹ thuật và dữ liệu chi tiết của linh kiện
3. 3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D5x10
4. 4. Giá trị của vật liệu thép SUJ2 và khả năng chịu mài mòn cực cao
5. 5. Đánh giá độ cứng bề mặt và khả năng chịu tải trọng của chốt định vị
6. 6. Các biến thể phổ biến của dòng chốt định vị công nghiệp
7. 7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi sử dụng mã D5x10
8. 8. Ứng dụng thi công thực tế: D5x10 – Sự lựa chọn tối ưu cho các khớp nối cơ khí nhỏ
9. 9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren
10. 10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo dung sai
11. 11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại hiện trường
12. 12. Thông tin báo giá Chốt Định Vị D5x10 và đơn vị cung ứng uy tín
13. 13. Giải đáp các thắc mắc (FAQ) về dòng chốt trụ thép chịu lực cường độ cao
14. 14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về độ nhám bề mặt và bôi trơn khi lắp chốt

1. Nhận định tổng quan về dòng Chốt Định Vị D5x10 Tiêu Chuẩn DIN 6325

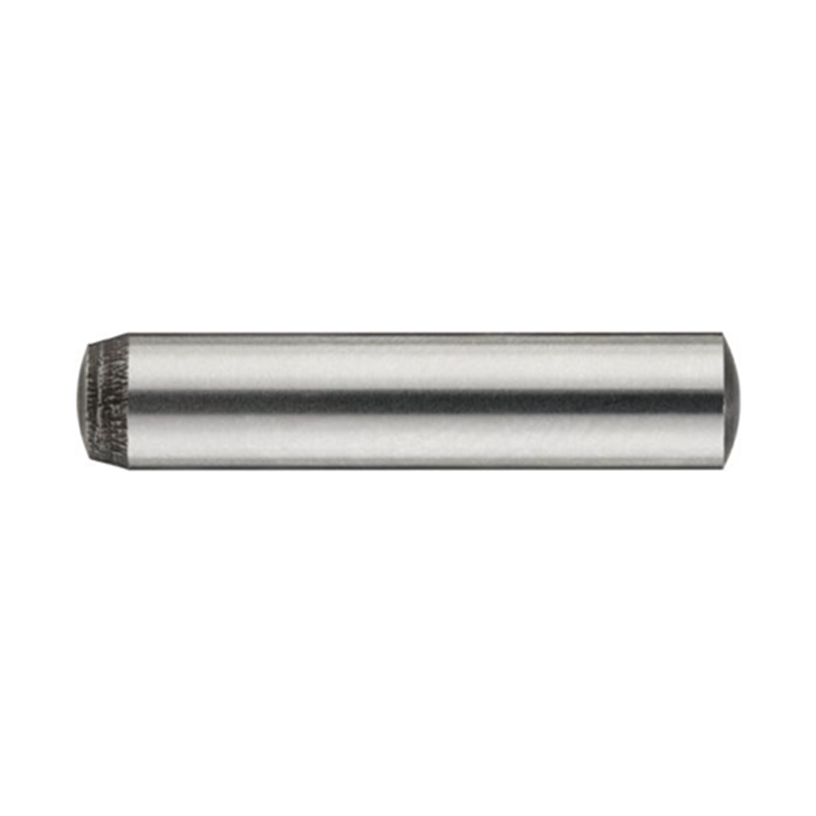

Sản phẩm Chốt Định Vị Thép SUJ2 DIN 6325 D5x10 là linh kiện cơ khí chính xác siêu nhỏ, được thiết kế chuyên biệt để cố định vị trí tương đối giữa các bộ phận máy móc. Với cấu tạo hình trụ đặc và hai đầu bo tròn tinh xảo, chốt giúp việc lắp ghép trở nên mượt mà, đảm bảo độ đồng tâm hoàn hảo cho các cụm chi tiết. Sự kết hợp giữa quy trình gia công hiện đại và thép SUJ2 giúp sản phẩm có khả năng kháng lại các lực cắt lớn, duy trì sự ổn định tuyệt đối cho hệ thống cơ khí trong thời gian dài.

Tuân thủ nghiêm ngặt hệ thống tiêu chuẩn DIN 6325, mã chốt này sở hữu độ cứng bề mặt đồng nhất và sai số kích thước ở mức cực thấp. Đây chính là giải pháp lý tưởng cho các kỹ sư đang tìm kiếm linh kiện dẫn hướng cho các bộ khuôn dập nhỏ hoặc các thiết bị tự động hóa yêu cầu độ bền bỉ khi phải tháo lắp nhiều lần.

2. Hệ thống thông số kỹ thuật và dữ liệu chi tiết của linh kiện

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật minh bạch cho mã sản phẩm P13D050010F1, hỗ trợ công tác bóc tách vật tư chính xác:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0311086
MPN	P13D050010F1
Hệ đo lường	Met (mm)
Size (D)	5 mm
Dải sai số cho phép	+0.004 / +0.012 mm
Chiều dài (L)	10 mm
Thành phần cấu tạo	Thép SUJ2 (High Carbon Chrome Steel)
Quy cách sản xuất	DIN 6325
Đặc điểm hình học	Trơn – 2 đầu tròn (Dowel Pin)
Nguồn gốc	Trung Quốc
Giá bán tham khảo	5,951 đ / Cái

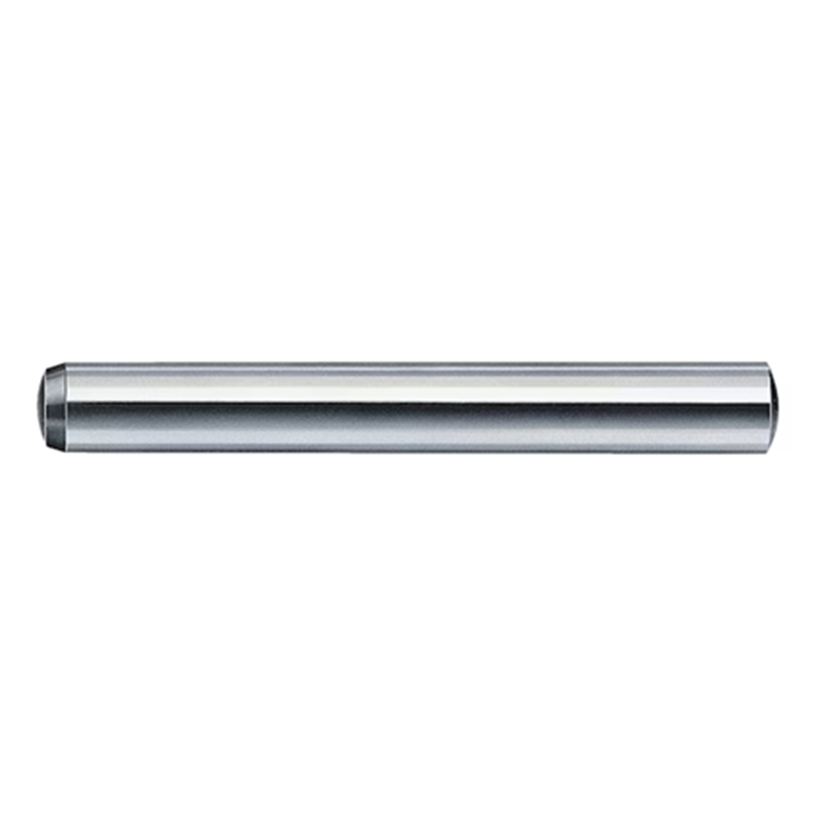

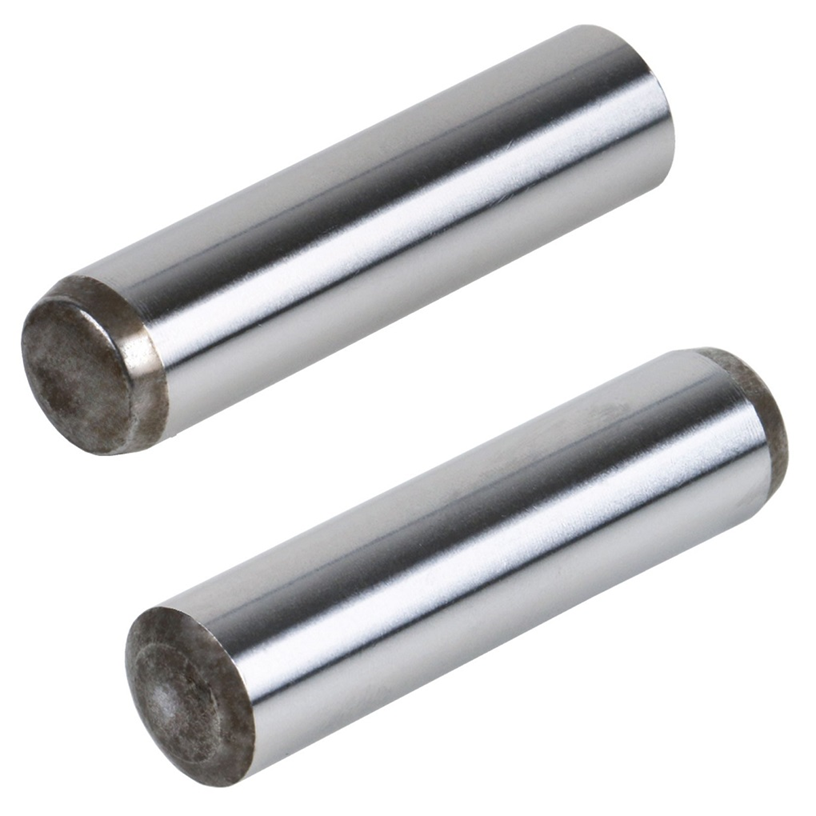

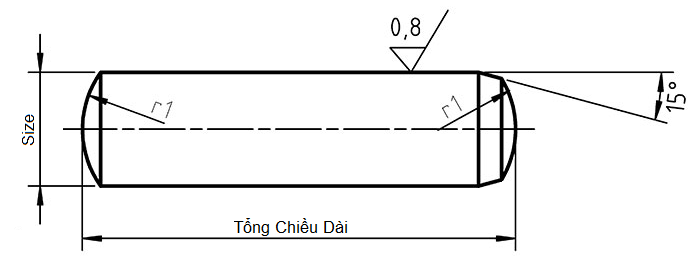

3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D5x10

Kiến trúc hình học của Chốt DIN 6325 D5x10 được tối ưu hóa nhằm đáp ứng các tiêu chí lắp ráp cơ khí hiện đại:

• Thân Trụ Mài Bóng: Bề mặt được mài vô tâm đạt độ bóng cao, giúp giảm thiểu ma sát sinh nhiệt và hạn chế trầy xước thành lỗ khi thực hiện thao tác ép chốt.
• Đầu Vát Dẫn Hướng: Thiết kế hai đầu bo tròn giúp linh kiện dễ dàng thâm nhập vào lỗ mồi, hỗ trợ quá trình định tâm diễn ra nhanh chóng và chính xác.
• Kích Thước Nhỏ Gọn: Với đường kính 5mm và chiều dài 10mm, chốt phù hợp cho các không gian lắp đặt hạn chế nhưng vẫn yêu cầu lực giữ vị trí ổn định.

4. Giá trị của vật liệu thép SUJ2 và khả năng chịu mài mòn cực cao

Dòng thép SUJ2 (tương đương GCr15) mang lại cho linh kiện những đặc tính kỹ thuật vượt trội:

• Độ Cứng Bề Mặt Đồng Nhất: Qua quy trình nhiệt luyện cao tần khép kín, chốt đạt được sự cân bằng giữa độ cứng bề mặt và độ dẻo dai bên trong lõi, tránh tình trạng giòn gãy dưới áp lực.
• Chống Mài Mòn Ma Sát: Hàm lượng Crom cao giúp bề mặt chốt cực bền, không bị biến dạng kích thước dù phải thực hiện các chu kỳ tháo lắp liên tục.
• Ổn Định Nhiệt: Chất liệu thép cao cấp đảm bảo hệ số giãn nở nhiệt thấp, giúp các mối nối duy trì độ chính xác ngay cả khi máy vận hành trong môi trường nhiệt độ cao.

5. Đánh giá độ cứng bề mặt và khả năng chịu tải trọng của chốt định vị

Dù có kích thước nhỏ, Chốt D5x10 SUJ2 vẫn mang lại khả năng chịu tải đáng kinh ngạc:

Thông thường, các linh kiện sản xuất theo tiêu chuẩn DIN 6325 đạt độ cứng bề mặt từ 58 đến 62 HRC. Chỉ số này cho phép chốt chống lại lực cắt ngang (shear force) rất tốt, ngăn chặn sự dịch chuyển của các tấm khuôn trong quá trình dập hoặc đúc. Sự vững chãi này bảo vệ các chi tiết máy đắt tiền khỏi nguy cơ hư hỏng do lệch tâm hoặc rung động quá mức.

6. Các biến thể phổ biến của dòng chốt định vị công nghiệp

Mecsu cung cấp đa dạng các giải pháp định vị để phù hợp với từng môi trường đặc thù:

• Chốt Định Vị Inox: Lựa chọn hàng đầu cho ngành y tế và thực phẩm nhờ khả năng chống oxy hóa vượt trội.
• Chốt Định Vị Ren Trong: Thiết kế thông minh giúp tháo lắp chốt ở các lỗ mù một cách dễ dàng bằng bulong rút.
• Chốt Định Vị Đầu Côn: Thường dùng trong các mối nối yêu cầu độ khít tăng dần theo chiều sâu lắp ghép.

7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi sử dụng mã D5x10

Ưu thế:

• Độ chuẩn xác cao: Dung sai dương cực nhỏ giúp tạo ra mối lắp chặt, không có độ rơ giữa các chi tiết.
• Bề mặt hoàn thiện: Quy trình mài tinh xảo giúp bảo vệ tuổi thọ của lỗ lắp chi tiết máy.
• Độ bền vật liệu: Thép SUJ2 có tuổi thọ vận hành cao hơn đáng kể so với các loại thép carbon thông thường.
• Chi phí tối ưu: Mức giá cạnh tranh giúp doanh nghiệp tiết kiệm chi phí vật tư trong các dự án lắp ráp lớn.

Lưu ý kỹ thuật:

• Chuẩn bị lỗ lắp: Cần sử dụng dao doa để tạo lỗ lắp có dung sai tương thích, tránh việc lỗ quá rộng làm mất tác dụng định vị.
• Phương pháp ép: Nên sử dụng máy ép cầm tay hoặc búa mềm để tránh làm biến dạng bề mặt đầu chốt khi thi công.

8. Ứng dụng thi công thực tế: D5x10 – Sự lựa chọn tối ưu cho các khớp nối cơ khí nhỏ

Linh kiện Chốt D5x10 thép SUJ2 xuất hiện phổ biến trong nhiều lĩnh vực sản xuất kỹ thuật cao:

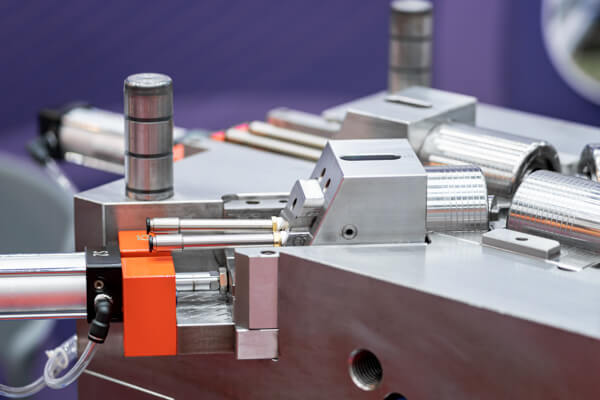

• Chế tạo khuôn mẫu chính xác: Định vị các tấm dẫn hướng nhỏ, các bộ Insert trong khuôn ép nhựa hoặc khuôn dập linh kiện điện tử.
• Thiết bị đo lường và kiểm tra: Sử dụng làm điểm tì hoặc điểm định vị cho các đồ gá (jig) kiểm tra yêu cầu độ lặp lại cực cao.
• Lắp ráp thiết bị điện tử: Cố định các cụm chi tiết nhỏ trong các dây chuyền robot lắp ráp linh kiện bán dẫn.
• Cơ khí chính xác và đồng hồ: Ứng dụng trong các cơ cấu truyền động nhỏ cần độ đồng tâm và chịu mài mòn tốt.

9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren

Sự khác biệt trong thiết kế quyết định phương án bảo trì và sửa chữa thiết bị:

Tiêu chí so sánh	Chốt Thẳng (DIN 6325)	Chốt Có Ren Trong (DIN 7979)	Chốt Côn (Taper Pin)
Khả năng định vị	Tuyệt vời	Rất tốt	Tốt
Tháo lắp tháo dỡ	Cần tác động lực từ mặt sau	Rất nhanh bằng vít rút	Dễ tháo lắp
Kiểu lỗ sử dụng	Lỗ thông (Through hole)	Lỗ mù (Blind hole)	Mối nối chịu momen

10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo dung sai

Để đạt được hiệu quả định vị tốt nhất, kỹ thuật viên nên tuân thủ các bước sau:

• Bước 1: Gia công lỗ lắp: Khoan mồi và dùng dao doa 5mm để lỗ đạt được dung sai lắp ghép tiêu chuẩn (thường là H7 hoặc m6).
• Bước 2: Làm sạch: Loại bỏ hoàn toàn mạt sắt, dầu cắt gọt và bụi bẩn bên trong lỗ lắp để tránh gây kẹt hoặc làm sai lệch kích thước.
• Bước 3: Thoa dầu: Một lớp dầu bôi trơn mỏng sẽ giúp giảm ma sát, cho phép chốt đi vào lỗ dễ dàng hơn mà không gây cháy bề mặt.
• Bước 4: Thực hiện ép chốt: Đặt chốt vuông góc và dùng lực ép đều từ máy ép thủy lực hoặc búa đồng để đưa chốt vào vị trí thiết kế.

11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại hiện trường

Kiểm tra nhanh chất lượng sản phẩm giúp tránh rủi ro lắp đặt hàng kém chất lượng:

• Đo đạc kích thước: Sử dụng panme điện tử để xác nhận đường kính thân, kết quả phải nằm trong phạm vi +0.004mm đến +0.012mm.
• Độ bóng gương: Sản phẩm SUJ2 chất lượng cao có bề mặt mài mịn, không xuất hiện các vết gợn sóng hay đốm đen của quá trình nhiệt luyện lỗi.
• Kiểm tra độ cứng: Có thể thử nghiệm nhanh bằng cách dùng dũa thép; nếu dũa bị trượt đi mà không tạo vết sâu, chứng tỏ chốt có độ cứng chuẩn.

12. Thông tin báo giá Chốt Định Vị D5x10 và đơn vị cung ứng uy tín

a. Giá bán lẻ tham khảo: 5,951 đ / Cái

Mecsu Pro phân phối các loại chốt định vị DIN 6325 với mức giá tối ưu, cùng chính sách chiết khấu linh hoạt cho các đối tác mua số lượng lớn hoặc các xưởng gia công cơ khí đặt hàng theo định kỳ.

b. Tại sao nên chọn mua hàng tại Mecsu Pro?

• Cam kết dung sai: Sản phẩm luôn được kiểm soát chặt chẽ theo đúng tiêu chuẩn DIN 6325 đã công bố.
• Nguồn hàng ổn định: Hệ thống kho bãi luôn sẵn sàng các mã sản phẩm từ D1 đến D25 với nhiều chiều dài khác nhau.
• Chứng từ minh bạch: Đầy đủ CO/CQ và hóa đơn VAT, hỗ trợ tối đa cho các dự án sản xuất công nghiệp.

MUA THÊM CÁC QUY CÁCH CHỐT ĐỊNH VỊ CHÍNH XÁC KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng chốt trụ thép chịu lực cường độ cao

13.1. Chốt thép SUJ2 có khả năng chống rỉ sét không?

Dòng thép SUJ2 là thép carbon cao chứa Crom nên có khả năng kháng oxy hóa tốt hơn thép thường, nhưng vẫn có thể bị rỉ nếu để trong môi trường ẩm. Sản phẩm luôn được phủ dầu bảo vệ, người dùng nên giữ lớp dầu này trong suốt quá trình lưu kho và lắp ráp.

13.2. Tôi có thể sử dụng chốt D5x10 này làm trục xoay nhẹ được không?

Hoàn toàn có thể. Nhờ độ cứng bề mặt cao và khả năng chống mài mòn tuyệt vời, chốt DIN 6325 thường được tận dụng làm trục quay cho các cơ cấu bản lề hoặc bánh răng nhỏ trong các máy tự động hóa.

13.3. Dung sai của chốt là dương, vậy lỗ khoan nên làm thế nào?

Theo tiêu chuẩn cơ khí, chốt định vị có dung sai dương để tạo mối lắp chặt (Press fit). Do đó, bạn nên sử dụng dao doa 5mm chuẩn H7 để tạo lỗ, khi đó chốt sẽ “ngậm” chặt vào lỗ và không bị rơi ra khi máy rung động.

13.4. Chiều dài 10mm có bao gồm hai đầu bo tròn không?

Đúng vậy. Theo quy định của DIN 6325, thông số 10mm là tổng chiều dài từ hai đỉnh đầu của chốt. Phần vát cạnh hướng dẫn nằm hoàn toàn trong kích thước tổng này.

14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro

Nếu bạn cần tư vấn về việc lựa chọn vật liệu inox hay thép cho bộ khuôn mới, hoặc cần bóc tách khối lượng vật tư cho dự án lắp máy, đội ngũ kỹ thuật của Mecsu Pro luôn sẵn sàng đồng hành:

Văn phòng & Kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về độ nhám bề mặt và bôi trơn khi lắp chốt

a. Kiểm soát độ chuẩn của lỗ lắp

Để mối liên kết bền vững nhất, lỗ lắp ghép cần đạt độ tròn và độ bóng bề mặt cao. Việc chỉ sử dụng mũi khoan thường có thể khiến lỗ bị méo hoặc nhám, làm giảm diện tích tiếp xúc với chốt và dẫn đến việc định vị không chính xác sau một thời gian vận hành.

b. Sử dụng dầu bôi trơn chuyên dụng

“Khi thực hiện ép chốt thép SUJ2 vào các tấm khuôn kim loại, ma sát lớn có thể gây ra hiện tượng kẹt cứng hoặc cháy bề mặt. Hãy luôn bôi một lớp mỡ hoặc dầu mỏng. Điều này không chỉ giúp việc lắp ráp trở nên nhẹ nhàng mà còn bảo vệ dung sai của lỗ máy cho những lần sửa chữa trong tương lai.”
— Đúc kết kinh nghiệm từ bộ phận kỹ thuật hiện trường Mecsu Pro.
