Review chi tiết Chốt Định Vị Thép SUJ2 DIN 6325 D8x30: Giải pháp then chốt cho các liên kết cơ khí và khuôn mẫu chính xác

Mục Lục Bài Viết

1. 1. Nhận định tổng quan về dòng Chốt Định Vị D8x30 Tiêu Chuẩn DIN 6325
2. 2. Hệ thống thông số kỹ thuật và dữ liệu chi tiết của linh kiện
3. 3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D8x30
4. 4. Giá trị của vật liệu thép SUJ2 và khả năng chịu mài mòn cực cao
5. 5. Đánh giá độ cứng bề mặt và khả năng chịu tải trọng của chốt định vị
6. 6. Các biến thể phổ biến của dòng chốt định vị công nghiệp
7. 7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi sử dụng mã D8x30
8. 8. Ứng dụng thi công thực tế: D8x30 – Linh kiện không thể thiếu trong chế tạo khuôn và máy CNC
9. 9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren
10. 10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo dung sai
11. 11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại hiện trường
12. 12. Thông tin báo giá Chốt Định Vị D8x30 và đơn vị cung ứng uy tín
13. 13. Giải đáp các thắc mắc (FAQ) về dòng chốt định vị thép chịu lực
14. 14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về độ nhám bề mặt và bôi trơn khi lắp chốt

1. Nhận định tổng quan về dòng Chốt Định Vị D8x30 Tiêu Chuẩn DIN 6325

Sản phẩm Chốt Định Vị Thép SUJ2 DIN 6325 D8x30 là linh kiện định vị kỹ thuật cao, được chế tạo để đảm bảo vị trí tương quan chính xác giữa hai hay nhiều chi tiết máy. Với thiết kế hình trụ trơn hoàn hảo và hai đầu được bo tròn mịn màng, chốt cho phép lắp đặt vào các lỗ mồi một cách dễ dàng, giúp hệ thống cơ khí đạt được độ đồng tâm tối đa. Điểm mạnh cốt lõi của linh kiện này nằm ở vật liệu thép SUJ2 (thép vòng bi) siêu bền, giúp duy trì sự ổn định của các khớp nối dưới tác động của lực cắt và rung động liên tục.

Sản xuất theo tiêu chuẩn DIN 6325 khắt khe, chốt sở hữu độ cứng bề mặt vượt trội và dung sai kích thước cực nhỏ. Điều này mang lại sự an tâm tuyệt đối cho các kỹ sư khi thiết kế các bộ khuôn mẫu chính xác hoặc các cụm chi tiết máy yêu cầu tháo lắp nhiều lần mà vẫn giữ nguyên vị trí định vị ban đầu.

2. Hệ thống thông số kỹ thuật và dữ liệu chi tiết của linh kiện

Mecsu Pro cung cấp bảng dữ liệu chi tiết cho mã sản phẩm P13D080030F1, hỗ trợ quý khách hàng lựa chọn chính xác:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0311139
MPN	P13D080030F1
Hệ đo lường	Met (mm)
Size (D)	8 mm
Dải sai số cho phép	+0.006 / +0.015 mm
Chiều dài (L)	30 mm
Thành phần cấu tạo	Thép SUJ2 (High Carbon Chrome Steel)
Quy cách sản xuất	DIN 6325
Đặc điểm hình học	Trơn – 2 đầu tròn (Dowel Pin)
Nguồn gốc	Trung Quốc
Giá bán tham khảo	23,800 đ / Cái

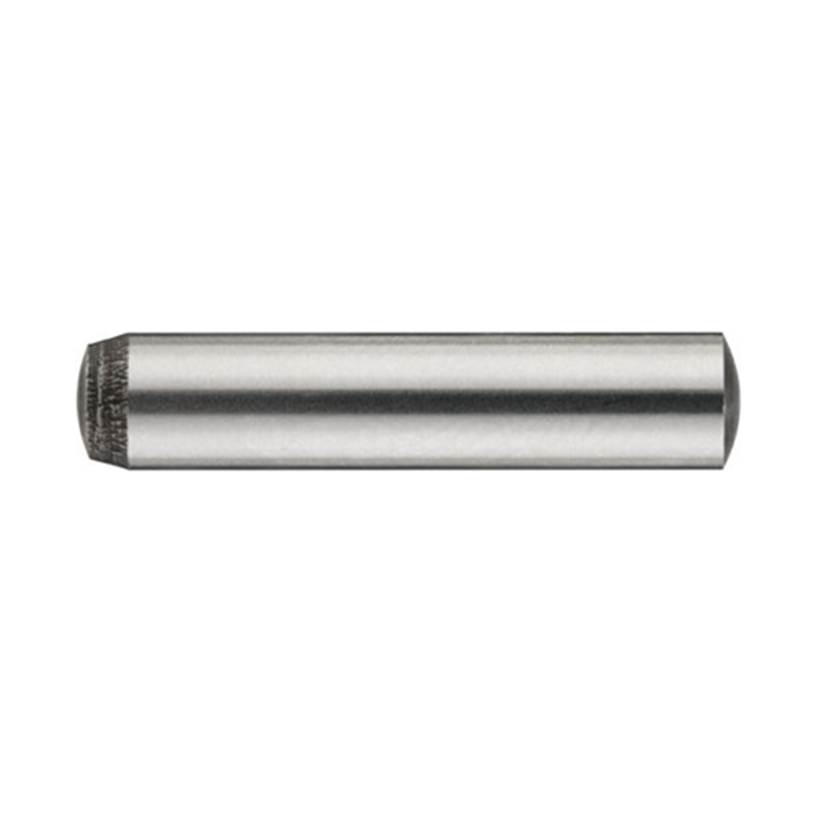

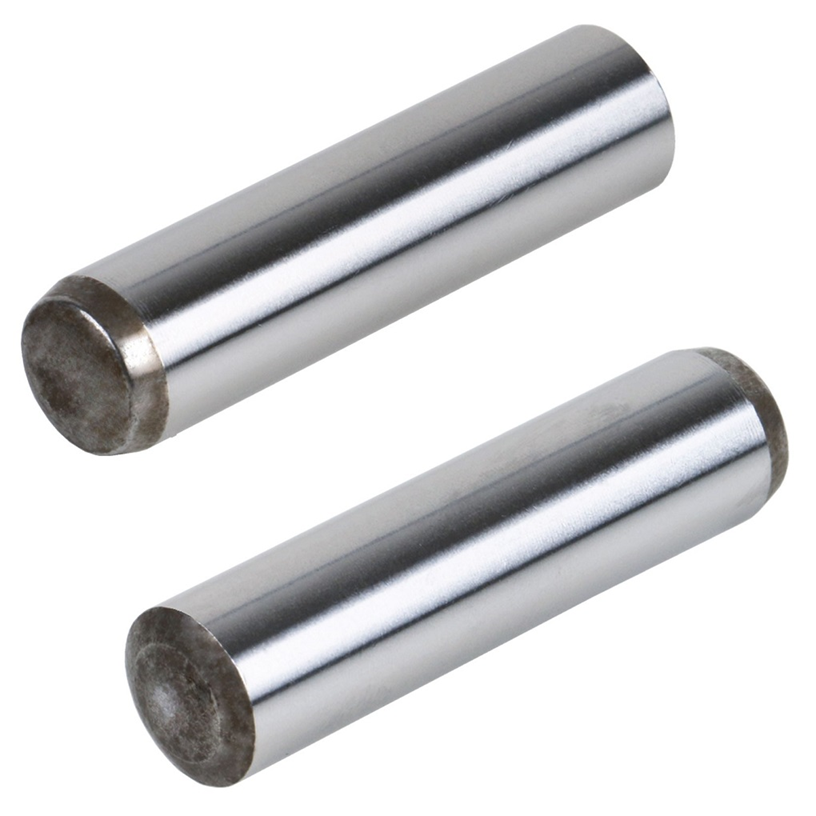

3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D8x30

Thiết kế của Chốt DIN 6325 D8x30 được tính toán để phục vụ các yêu cầu lắp ráp máy móc đòi hỏi độ chuẩn mực:

• Bề Mặt Mài Bóng: Toàn bộ thân chốt được gia công mài vô tâm để đạt độ nhám cực thấp, giúp giảm ma sát khi ép chốt vào lỗ và ngăn ngừa hiện tượng kẹt cứng hay làm xước thành lỗ.
• Thiết Kế Hai Đầu Bo Tròn: Việc bo vát hai đầu giúp dẫn hướng linh kiện vào vị trí lắp đặt chính xác hơn, hỗ trợ quá trình tự động hóa lắp ráp diễn ra trơn tru.
• Kích Thước Thân Trụ Chuẩn: Với đường kính 8mm và chiều dài 30mm, linh kiện cung cấp diện tích tiếp xúc lớn, đảm bảo khả năng giữ vị trí vững chắc chống lại các lực xô lệch ngang.

4. Giá trị của vật liệu thép SUJ2 và khả năng chịu mài mòn cực cao

Vật liệu SUJ2 (tương đương GCr15) là loại thép chuyên dùng cho vòng bi với những đặc tính lý hóa ưu việt:

• Độ cứng đồng nhất: Sau quá trình nhiệt luyện cao tần, thép SUJ2 đạt được độ cứng bề mặt và độ bền lõi cực tốt, giúp chốt không bị biến dạng dưới áp lực ép lớn.
• Kháng mài mòn tuyệt vời: Hàm lượng Crom cao trong thép SUJ2 tạo ra khả năng chống mài mòn do ma sát, giúp chốt định vị duy trì dung sai kích thước sau hàng ngàn lần tháo lắp.
• Độ ổn định kích thước: Thép được xử lý ổn định nhiệt để đảm bảo không bị giãn nở hay co ngót bất thường trong quá trình máy vận hành sinh nhiệt.

5. Đánh giá độ cứng bề mặt và khả năng chịu tải trọng của chốt định vị

Sản phẩm Chốt D8x30 SUJ2 mang lại sự vững chãi cho các hệ thống chịu tải nặng:

Thông thường, các loại chốt sản xuất theo tiêu chuẩn DIN 6325 đạt độ cứng bề mặt từ 58 – 62 HRC. Chỉ số này cho phép chốt chịu được lực cắt (shear force) cực lớn mà không bị gãy ngang hay móp méo. Trong thiết kế khuôn dập hoặc khuôn đúc, chốt định vị đóng vai trò giữ cho các tấm khuôn luôn khớp khít tuyệt đối, ngăn ngừa hiện tượng lệch sản phẩm và bảo vệ các linh kiện dẫn hướng đắt tiền khác.

6. Các biến thể phổ biến của dòng chốt định vị công nghiệp

Tùy vào ứng dụng lắp đặt cụ thể, kỹ sư có thể lựa chọn các dòng sản phẩm tương ứng:

• Chốt Định Vị Inox 304: Chuyên dụng cho môi trường thực phẩm, dược phẩm yêu cầu tính vệ sinh và chống rỉ sét cao.
• Chốt Định Vị Có Ren Trong: Phù hợp cho các lỗ mù, cho phép tháo chốt ra dễ dàng bằng bulong mà không cần đục hay khoan phá.
• Chốt Định Vị Có Bậc: Dùng cho các ứng dụng yêu cầu giới hạn chiều sâu lắp ghép hoặc định vị nhiều cấp.

7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi sử dụng mã D8x30

Ưu thế:

• Độ chính xác cao: Dung sai dương (+0.006/+0.015) giúp tạo mối lắp chặt hoàn hảo với lỗ khoan chuẩn 8mm.
• Chất lượng bề mặt mịn: Giảm thiểu hư hại cho chi tiết máy khi tháo lắp thường xuyên.
• Độ bền cơ lý tối ưu: Thép SUJ2 cho tuổi thọ cao hơn hẳn các loại thép carbon thông thường như S45C.
• Hiệu quả kinh tế: Mức giá 23,800 đ là sự đầu tư xứng đáng để bảo vệ hệ thống khuôn mẫu đắt tiền.

Lưu ý kỹ thuật:

• Kỹ thuật gia công lỗ: Cần taro hoặc mài lỗ chính xác để tận dụng tối đa dung sai của chốt. Nếu lỗ quá rộng, chốt sẽ mất tác dụng định vị.
• Lực ép khi lắp: Nên sử dụng máy ép thủy lực hoặc búa đồng để đóng chốt, tránh dùng búa sắt trực tiếp làm mẻ đầu chốt định vị.

8. Ứng dụng thi công thực tế: D8x30 – Linh kiện không thể thiếu trong chế tạo khuôn và máy CNC

Chốt D8x30 thép SUJ2 là linh kiện đa năng có mặt trong hầu hết các xưởng cơ khí chính xác:

• Ngành chế tạo khuôn mẫu: Sử dụng để định vị các tấm khuôn (tấm khuôn A, B, tấm đẩy) đảm bảo độ chính xác khi đóng khuôn ép nhựa hoặc khuôn dập liên hoàn.
• Lắp ráp máy CNC và Robot: Dùng để cố định vị trí các cụm chi tiết trên bàn máy hoặc các khớp nối cánh tay robot yêu cầu độ lặp lại cao.
• Sản xuất linh kiện ô tô: Ứng dụng trong các bộ đồ gá (jig) kiểm tra hoặc jig hàn, giúp cố định phôi ở vị trí chuẩn xác tuyệt đối.
• Các thiết bị y tế và chính xác: Sử dụng trong các bộ phận chuyển động yêu cầu độ rơ lắc cực nhỏ để duy trì hiệu suất vận hành ổn định.

9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren

Việc chọn kiểu chốt ảnh hưởng đến quy trình bảo trì máy móc sau này:

Tiêu chí so sánh	Chốt Thẳng (DIN 6325)	Chốt Có Ren Trong	Chốt Côn (Taper Pin)
Khả năng định vị	Rất tốt	Tốt	Trung bình
Tháo lắp bảo trì	Khó (Cần đóng từ mặt sau)	Rất dễ (Dùng vít rút)	Rất dễ
Ứng dụng phổ biến	Lỗ thông (Through hole)	Lỗ cụt (Blind hole)	Mối nối truyền momen

10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo dung sai

Thực hiện theo các bước sau để đảm bảo chốt định vị hoạt động ổn định và chính xác:

• Bước 1: Chuẩn bị lỗ lắp: Gia công lỗ khoan mồi nhỏ hơn 8mm, sau đó sử dụng dao doa (reamer) 8mm để đạt được dung sai lắp ghép m6 hoặc n6.
• Bước 2: Vệ sinh và kiểm tra: Làm sạch hoàn toàn bụi bẩn, phoi và dầu cắt gọt trong lỗ. Đảm bảo chốt và lỗ sạch bóng trước khi lắp.
• Bước 3: Bôi trơn bề mặt: Thoa một lớp dầu mỏng lên thân chốt để hỗ trợ quá trình ép và chống cháy bề mặt do ma sát lớn.
• Bước 4: Ép chốt vào vị trí: Sử dụng máy ép chuyên dụng hoặc búa mềm để đưa chốt vào. Đảm bảo chốt đi xuống vuông góc với mặt phẳng chi tiết.

11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại hiện trường

Quý khách có thể tự kiểm tra nhanh chất lượng sản phẩm qua các dấu hiệu:

• Kiểm tra kích thước: Sử dụng panme (Micrometer) để đo đường kính thân chốt, kết quả phải nằm trong dải +0.006 đến +0.015 mm so với kích thước 8mm.
• Độ bóng bề mặt: Chốt chuẩn SUJ2 có bề mặt mài bóng như gương, không có các vết trầy xước ngang hay các đốm đen của nhiệt luyện không đều.
• Độ cứng vật liệu: Khi dùng dũa thép thông thường quét nhẹ lên cạnh chốt, dũa sẽ bị trượt đi mà không để lại vết sâu (do chốt cứng hơn dũa).

12. Thông tin báo giá Chốt Định Vị D8x30 và đơn vị cung ứng uy tín

a. Giá bán lẻ tham khảo: 23,800 đ / Cái

Mecsu Pro cung cấp linh kiện chốt định vị DIN 6325 với giá thành cạnh tranh nhất, đi kèm chiết khấu linh hoạt cho các xưởng cơ khí, xưởng khuôn mẫu đặt hàng số lượng lớn theo bộ (50-100 cái) phục vụ lắp máy dự án.

b. Vì sao nên đặt niềm tin tại Mecsu Pro?

• Độ chính xác cam kết: Sản phẩm luôn đáp ứng chuẩn dung sai DIN 6325 đã công bố.
• Kho hàng đa dạng: Sẵn kho đầy đủ các quy cách từ D2 đến D20 với nhiều chiều dài khác nhau.
• Hóa đơn đầy đủ: Cung cấp giấy chứng nhận xuất xứ, chất lượng và hóa đơn GTGT đầy đủ cho mọi đơn hàng.

MUA THÊM CÁC QUY CÁCH CHỐT ĐỊNH VỊ CHÍNH XÁC KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng chốt định vị thép chịu lực

13.1. Thép SUJ2 có bị rỉ sét như thép S45C không?

Mặc dù có hàm lượng Crom giúp kháng oxy hóa tốt hơn thép thường, nhưng SUJ2 vẫn là thép carbon cao và có thể bị rỉ nếu tiếp xúc trực tiếp với nước. Sản phẩm được phủ một lớp dầu bảo vệ khi xuất xưởng, quý khách nên duy trì lớp dầu này khi lắp máy để bảo vệ chốt tốt nhất.

13.2. Tôi có thể dùng chốt này làm trục quay cho bánh xe nhỏ được không?

Được, nhưng không khuyến khích. Chốt định vị được thiết kế cho các liên kết tĩnh. Nếu dùng làm trục quay liên tục, bạn cần tính toán lại chế độ bôi trơn và dung sai ổ cắm để tránh làm mòn chốt hoặc vỡ bạc lót do độ cứng chốt quá cao.

13.3. Tại sao chốt có kích thước hơi lớn hơn 8mm một chút?

Đây là dung sai lắp chặt đặc trưng của tiêu chuẩn DIN 6325. Việc kích thước dương (+0.006mm trở lên) giúp chốt “ngậm” chặt vào lỗ 8mm sau khi ép, ngăn chặn hoàn toàn việc chốt bị rơi ra do rung động trong quá trình máy hoạt động.

13.4. Chiều dài 30mm tính luôn phần bo tròn hay không?

Đối với chốt định vị thẳng, 30mm là tổng chiều dài từ đỉnh đầu này đến đỉnh đầu kia. Phần bo vát nằm trong tổng kích thước này giúp hỗ trợ dẫn hướng chứ không cộng thêm vào chiều dài thực của chốt.

14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro

Bạn đang phân vân giữa việc chọn chốt thẳng hay chốt rút cho bộ khuôn mới? Đội ngũ kỹ thuật tại Mecsu Pro sẵn sàng hỗ trợ bạn bóc tách vật tư và đưa ra giải pháp tối ưu nhất:

Văn phòng & Kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về độ nhám bề mặt và bôi trơn khi lắp chốt

a. Kiểm soát độ nhám lỗ khoan

Để mối lắp chốt đạt độ chính xác cao nhất, lỗ lắp ghép không nên chỉ dừng lại ở bước khoan xoắn thông thường. Hãy sử dụng dao doa (Reaming) để đạt độ bóng bề mặt và độ tròn hoàn hảo. Điều này giúp chốt tiếp xúc 100% diện tích thân, tăng cường lực giữ vị trí.

b. Tránh hiện tượng kẹt nhiệt

“Trong cơ khí chính xác, việc ép chốt thép SUJ2 vào lỗ thép có thể sinh nhiệt cục bộ làm cháy bề mặt tiếp xúc. Luôn sử dụng dầu bôi trơn chuyên dụng hoặc mỡ trắng khi ép chốt. Điều này không chỉ giúp lắp ráp dễ dàng hơn mà còn bảo vệ tính nguyên vẹn của dung sai linh kiện cho các lần bảo trì sau này.”
— Kinh nghiệm từ phòng kỹ thuật khuôn mẫu Mecsu Pro.

(Tìm hiểu thêm các dòng linh kiện dẫn hướng chính xác tại Mecsu.vn)

“`
