Review chi tiết Chốt Định Vị Thép SUJ2 DIN 6325 D8x60: Giải pháp liên kết trọng yếu cho các cấu trúc máy và khuôn mẫu chịu tải

Mục Lục Bài Viết

1. 1. Nhận định tổng quan về dòng Chốt Định Vị D8x60 Tiêu Chuẩn DIN 6325
2. 2. Hệ thống thông số kỹ thuật và dữ liệu chi tiết của linh kiện
3. 3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D8x60
4. 4. Giá trị của vật liệu thép SUJ2 và khả năng chịu mài mòn cực cao
5. 5. Đánh giá độ cứng bề mặt và khả năng chịu tải trọng của chốt định vị
6. 6. Các biến thể phổ biến của dòng chốt định vị công nghiệp
7. 7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi sử dụng mã D8x60
8. 8. Ứng dụng thi công thực tế: D8x60 – Linh kiện gia cố vững chắc cho các hệ thống máy móc cỡ trung
9. 9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren
10. 10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo dung sai
11. 11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại hiện trường
12. 12. Thông tin báo giá Chốt Định Vị D8x60 và đơn vị cung ứng uy tín
13. 13. Giải đáp các thắc mắc (FAQ) về dòng chốt trụ thép định vị chiều dài lớn
14. 14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về độ nhám bề mặt và bôi trơn khi lắp chốt

1. Nhận định tổng quan về dòng Chốt Định Vị D8x60 Tiêu Chuẩn DIN 6325

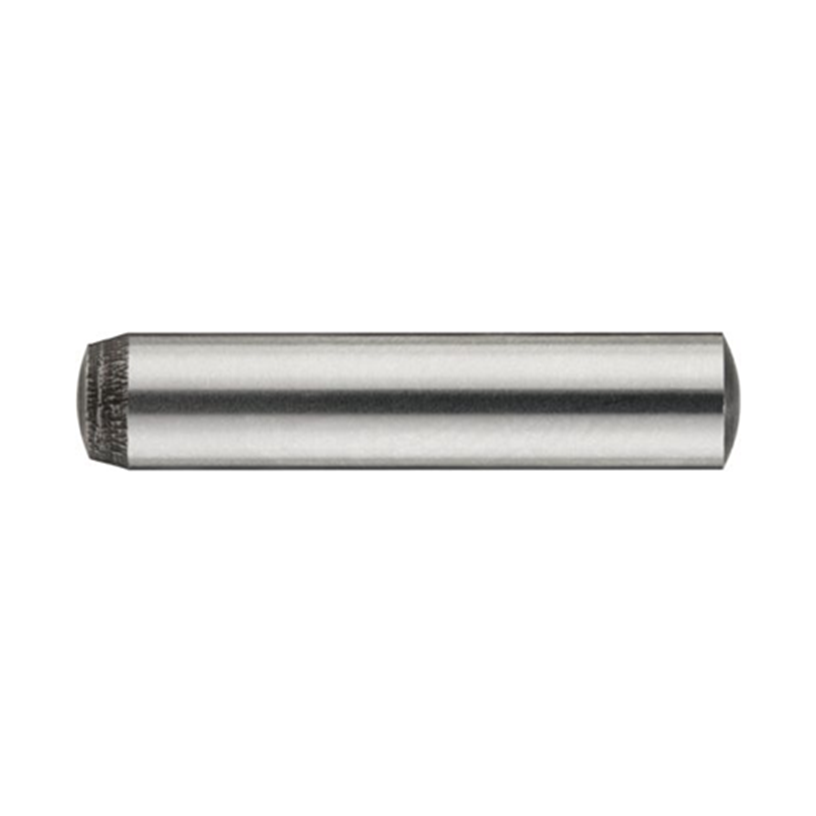

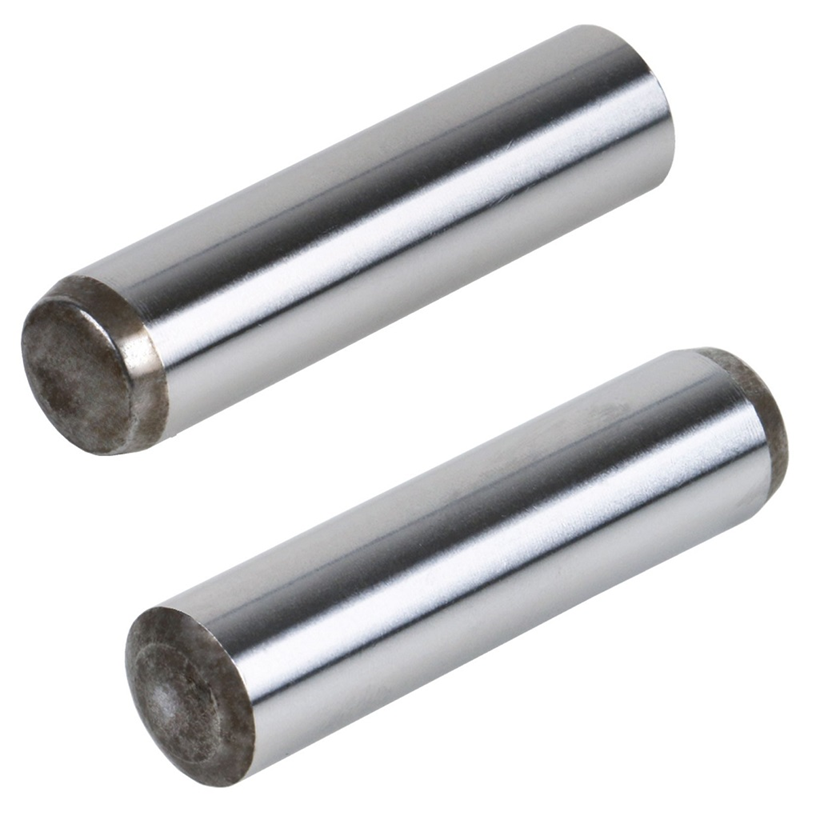

Sản phẩm Chốt Định Vị Thép SUJ2 DIN 6325 D8x60 là dòng linh kiện kỹ thuật chất lượng cao, được chế tạo đặc biệt để duy trì sự căn chỉnh và kết nối chính xác giữa các bộ phận trong cụm máy. Với hình dạng trụ trơn dài 60mm và hai đầu được xử lý bo tròn tinh tế, chốt giúp việc thâm nhập vào các lỗ dẫn hướng trở nên thuận tiện, đảm bảo độ đồng tâm tuyệt đối cho toàn hệ thống cơ khí. Nhờ sử dụng thép SUJ2 (thép vòng bi) siêu cứng, linh kiện này mang lại sự bền bỉ đáng tin cậy, giúp các khớp nối không bị biến dạng dưới tác động của lực va đập hoặc rung động mạnh.

Được sản xuất theo quy cách DIN 6325 nghiêm ngặt, chốt sở hữu dung sai đường kính cực nhỏ và độ bóng bề mặt hoàn hảo. Đây là sự lựa chọn ưu tiên cho các kỹ sư thiết kế các bộ khuôn dập hoặc các cấu trúc máy yêu cầu độ ổn định cao sau nhiều lần bảo trì, tháo lắp mà vẫn giữ nguyên được vị trí định vị chính xác ban đầu.

2. Hệ thống thông số kỹ thuật và dữ liệu chi tiết của linh kiện

Mecsu Pro cung cấp bảng dữ liệu chi tiết cho sản phẩm mã P13D080060F1, hỗ trợ quý khách hàng trong việc tra cứu chính xác:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0311146
MPN	P13D080060F1
Hệ đo lường	Met (mm)
Size (D)	8 mm
Dải sai số cho phép	+0.006 / +0.015 mm
Chiều dài (L)	60 mm
Thành phần cấu tạo	Thép SUJ2 (High Carbon Chrome Steel)
Quy cách sản xuất	DIN 6325
Đặc điểm hình học	Trơn – 2 đầu tròn (Dowel Pin)
Nguồn gốc	Trung Quốc
Giá bán tham khảo	34,956 đ / Cái

3. Đặc điểm thiết kế của Chốt định vị thép SUJ2 kích thước D8x60

Cấu trúc của Chốt DIN 6325 D8x60 được tối ưu hóa để phục vụ các yêu cầu lắp ráp máy móc đòi hỏi sự chuẩn mực khắt khe:

• Bề Mặt Mài Bóng Tinh Xảo: Thân chốt được xử lý mài không tâm để đạt độ nhám bề mặt thấp nhất, giúp giảm lực ma sát khi ép chốt vào lỗ và ngăn ngừa hiện tượng trầy xước thành lỗ chi tiết.
• Thiết Kế Vát Cạnh Dẫn Hướng: Việc bo tròn hai đầu giúp định tâm linh kiện vào vị trí lắp đặt dễ dàng hơn, hỗ trợ đắc lực cho các quy trình lắp ráp tự động hóa.
• Kích Thước Dài Vượt Trội: Với chiều dài 60mm, chốt cung cấp khả năng liên kết xuyên qua nhiều lớp chi tiết hoặc định vị các tấm khuôn dày, đảm bảo giữ vị trí vững vàng chống lại lực xô ngang.

4. Giá trị của vật liệu thép SUJ2 và khả năng chịu mài mòn cực cao

Chất liệu SUJ2 (tương đương chuẩn GCr15) mang lại cho chốt những đặc tính cơ lý cực kỳ xuất sắc:

• Độ Cứng Bề Mặt Đồng Nhất: Sau quá trình tôi cao tần, thép SUJ2 đạt độ cứng lý tưởng, giúp chốt không bị cong vênh dưới áp lực ép cực lớn.
• Kháng Ma Sát Ưu Việt: Hàm lượng Crom cao trong thép giúp chốt định vị duy trì dung sai kích thước chuẩn sau hàng ngàn lần tháo lắp định kỳ.
• Ổn Định Kích Thước Nhiệt: Thép được xử lý ổn định để đảm bảo linh kiện không bị co ngót hay giãn nở khi máy móc vận hành trong môi trường nhiệt độ biến đổi.

5. Đánh giá độ cứng bề mặt và khả năng chịu tải trọng của chốt định vị

Sản phẩm Chốt D8x60 SUJ2 đem lại sự an tâm tuyệt đối cho các hệ thống chịu tải nặng:

Thông thường, các dòng chốt tiêu chuẩn DIN 6325 đạt ngưỡng độ cứng bề mặt từ 58 – 62 HRC. Chỉ số này cho phép chốt chịu được lực cắt (shear force) rất cao mà không bị gãy ngang. Trong thiết kế khuôn dập liên hoàn hoặc máy móc hạng trung, chốt định vị giữ cho các bộ phận luôn khít tuyệt đối, ngăn ngừa sai lệch hình học và bảo vệ các bộ phận dẫn hướng đắt tiền khác của máy.

6. Các biến thể phổ biến của dòng chốt định vị công nghiệp

Tùy thuộc vào môi trường lắp đặt, người dùng có thể lựa chọn các phiên bản khác nhau:

• Chốt Định Vị Inox 304: Phù hợp cho môi trường cần chống rỉ sét như ngành y tế, hóa chất hoặc thực phẩm.
• Chốt Định Vị Ren Trong: Dành cho các vị trí lỗ cụt, giúp việc tháo chốt bằng dụng cụ rút ren trở nên dễ dàng.
• Chốt Định Vị Có Bậc: Sử dụng cho các ứng dụng cần giới hạn chiều sâu hoặc định vị các chi tiết có lỗ bậc đặc thù.

7. Phân tích ưu thế nổi bật và lưu ý kỹ thuật khi sử dụng mã D8x60

Ưu thế:

• Độ chuẩn xác tuyệt đối: Dung sai dương (+0.006/+0.015) giúp tạo mối lắp chặt hoàn hảo với lỗ doa chuẩn 8mm.
• Chất lượng hoàn thiện mịn màng: Đảm bảo không gây hư tổn cho chi tiết máy trong quá trình tháo lắp thường xuyên.
• Tuổi thọ cơ học cao: Thép SUJ2 bền bỉ hơn nhiều so với các loại thép carbon thông dụng như S45C.
• Hiệu quả kinh tế lâu dài: Giá thành 34,956 đ là mức đầu tư hợp lý để bảo vệ các hệ thống máy móc phức tạp.

Lưu ý kỹ thuật:

• Yêu cầu lỗ gia công: Cần thực hiện doa lỗ (reaming) chính xác để tận dụng tối đa dung sai của chốt; nếu lỗ quá rộng, chốt sẽ mất đi tác dụng định vị.
• Kỹ thuật lắp ráp: Nên sử dụng máy ép hoặc búa mềm để đóng chốt, tránh sử dụng búa sắt trực tiếp vì có thể làm mẻ hoặc biến dạng đầu chốt.

8. Ứng dụng thi công thực tế: D8x60 – Linh kiện gia cố vững chắc cho các hệ thống máy móc cỡ trung

Chốt D8x60 thép SUJ2 là linh kiện đa năng được tin dùng rộng rãi trong nhiều lĩnh vực kỹ thuật:

• Ngành sản xuất khuôn mẫu: Định vị các tấm khuôn có độ dày lớn, tấm đẩy hoặc tấm khuôn A/B trong khuôn nhựa và khuôn dập.
• Chế tạo máy công nghiệp: Cố định các bộ phận trên bàn máy CNC, bệ máy robot yêu cầu độ chính xác lặp lại cao.
• Thi công đồ gá (Jig): Ứng dụng trong các bộ đồ gá hàn, gá kiểm tra linh kiện ô tô, giúp cố định phôi ở vị trí chuẩn xác nhất.
• Các cơ cấu truyền động: Sử dụng làm chốt giữ cho các trục bánh răng hoặc các khớp liên kết đòi hỏi khả năng chịu lực cắt lớn.

9. So sánh sự khác biệt giữa Chốt Định Vị Thẳng và Chốt Có Ren

Việc chọn đúng loại chốt sẽ ảnh hưởng trực tiếp đến hiệu quả bảo trì về sau:

Tiêu chí so sánh	Chốt Thẳng (DIN 6325)	Chốt Có Ren Trong	Chốt Côn (Taper Pin)
Hiệu quả định vị	Rất tốt	Tốt	Trung bình
Thao tác tháo lắp	Cần đóng từ mặt sau (Khó hơn)	Dùng vít rút (Rất dễ)	Đóng theo chiều ngược (Dễ)
Ứng dụng phổ biến	Lỗ thông (Through hole)	Lỗ cụt (Blind hole)	Mối nối truyền lực xoắn

10. Hướng dẫn quy trình lắp đặt và phương pháp ép chốt đảm bảo dung sai

Hãy thực hiện các bước sau để đảm bảo chốt định vị hoạt động bền bỉ và chuẩn xác:

• Bước 1: Chuẩn bị lỗ lắp ghép: Gia công lỗ khoan mồi nhỏ hơn 8mm, sau đó dùng dao doa (reamer) 8mm để đạt dung sai lắp ghép m6 hoặc n6.
• Bước 2: Vệ sinh chi tiết: Làm sạch bụi bẩn, phôi sắt và dầu cắt gọt trong lỗ. Đảm bảo bề mặt chốt và lỗ phải sạch hoàn toàn trước khi ép.
• Bước 3: Bôi trơn bề mặt: Thoa một lớp dầu mỏng lên thân chốt để giảm ma sát và nhiệt lượng sinh ra trong quá trình ép chốt.
• Bước 4: Ép chốt vào vị trí: Sử dụng máy ép chuyên dụng hoặc búa mềm gõ nhẹ. Lưu ý đảm bảo chốt đi xuống vuông góc với bề mặt chi tiết máy.

11. Cách kiểm tra độ chuẩn xác của chốt định vị SUJ2 tại hiện trường

Bạn có thể tự đánh giá chất lượng sản phẩm thông qua các dấu hiệu trực quan:

• Kiểm tra kích thước thực tế: Sử dụng panme để đo đường kính thân, kết quả phải nằm trong khoảng +0.006 đến +0.015 mm so với kích thước 8mm.
• Độ bóng bề mặt: Chốt SUJ2 chuẩn có bề mặt mài bóng loáng như gương, không có vết trầy xước ngang hay các dấu hiệu nhiệt luyện không đều.
• Độ cứng vật liệu: Thử dùng dũa thép quét nhẹ, dũa sẽ bị trượt đi mà không để lại vết hằn sâu trên chốt (do chốt cứng hơn dũa).

12. Thông tin báo giá Chốt Định Vị D8x60 và đơn vị cung ứng uy tín

a. Giá bán lẻ tham khảo: 34,956 đ / Cái

Mecsu Pro cung cấp linh kiện chốt định vị DIN 6325 với giá thành cực kỳ ưu đãi, cùng chính sách chiết khấu linh hoạt cho các xưởng gia công khuôn mẫu đặt hàng số lượng lớn theo bộ để phục vụ các dự án dài hạn.

b. Tại sao nên chọn mua hàng tại Mecsu Pro?

• Cam kết dung sai: Sản phẩm luôn tuân thủ đúng chuẩn DIN 6325 như đã công bố kỹ thuật.
• Sẵn kho đa dạng: Đầy đủ các quy cách đường kính và chiều dài, sẵn sàng giao ngay trong ngày.
• Hỗ trợ doanh nghiệp: Cung cấp đầy đủ giấy tờ CO, CQ và hóa đơn GTGT minh bạch cho mọi đơn hàng.

MUA THÊM CÁC QUY CÁCH CHỐT ĐỊNH VỊ CHÍNH XÁC KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng chốt trụ thép định vị chiều dài lớn

13.1. Chốt dài 60mm có dễ bị cong khi đóng không?

Với chất liệu thép SUJ2 đã qua tôi nhiệt, chốt có độ cứng và độ thẳng rất cao. Tuy nhiên, do chiều dài 60mm tương đối lớn so với đường kính 8mm, bạn cần đảm bảo ép chốt theo phương thẳng đứng tuyệt đối để tránh lực xô lệch gây cong chốt hoặc hỏng lỗ máy.

13.2. Tôi có thể dùng chốt này cho các chi tiết bằng nhôm được không?

Hoàn toàn được. Tuy nhiên, do chốt SUJ2 rất cứng, khi ép vào lỗ nhôm (vật liệu mềm hơn), bạn cần kiểm soát lực ép và dung sai lỗ doa thật kỹ để không làm loét lỗ nhôm sau vài lần tháo lắp.

13.3. Tại sao chốt định vị lại có kích thước dương (+)?

Kích thước dương (lớn hơn 8mm một chút) là thiết kế chuẩn để tạo mối ghép chặt. Điều này giúp chốt “ngậm” chắc vào lỗ chi tiết, đảm bảo không bị rơi ra hay lỏng lẻo ngay cả khi máy móc làm việc với cường độ rung động cao.

13.4. Chiều dài 60mm đã bao gồm hai đầu bo tròn chưa?

Đúng vậy, 60mm là tổng chiều dài từ hai đỉnh đầu của chốt. Phần bo vát này được tính toán nằm trong kích thước tổng thể để hỗ trợ việc dẫn hướng khi bắt đầu đưa chốt vào lỗ.

14. Dịch vụ hỗ trợ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro

Bạn đang băn khoăn về việc chọn chiều dài chốt phù hợp cho bản vẽ kỹ thuật mới? Đội ngũ chuyên viên tại Mecsu Pro sẵn sàng hỗ trợ bạn bóc tách vật tư và tư vấn giải pháp tối ưu:

Văn phòng & Kho hàng: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về độ nhám bề mặt và bôi trơn khi lắp chốt

a. Tầm quan trọng của độ bóng lỗ

Để mối liên kết chốt định vị đạt hiệu quả cao nhất, lỗ lắp ghép không nên chỉ dừng lại ở bước khoan thông thường. Việc sử dụng dao doa để đạt độ tròn và độ bóng bề mặt lỗ sẽ giúp chốt tiếp xúc hoàn toàn 100% diện tích, tăng cường khả năng định vị chính xác.

b. Tránh kẹt nhiệt khi lắp ráp

Khi đóng ép chốt thép SUJ2 vào các chi tiết máy, ma sát cực lớn có thể gây sinh nhiệt cục bộ làm cháy hoặc dính bề mặt. Hãy luôn sử dụng dầu bôi trơn chuyên dụng hoặc mỡ trắng để quá trình lắp ráp diễn ra suôn sẻ, bảo vệ dung sai của cả chốt và lỗ cho các đợt bảo trì sau này.
— Kinh nghiệm thực tế từ bộ phận kỹ thuật Mecsu Pro.
