Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M10x100

Phân Tích Sâu Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M10x100 – Giải Pháp Neo Giữ Tải Trọng Trung Bình

Mục Lục

1. 1. Giới thiệu Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M10x100 và vai trò trong thi công xây dựng
2. 2. Bảng thông số kỹ thuật chi tiết của Tắc Kê Nở 3 Cánh M10x100
3. 3. Phân tích vật liệu Thép Cấp Bền 4.8 và lớp Mạ Kẽm bảo vệ
4. 4. Đặc điểm thiết kế Tắc Kê Nở 3 Cánh: Cơ chế hoạt động và ưu điểm
5. 5. Khả năng chịu lực kéo và lực cắt của Tắc Kê Nở trong vật liệu nền
6. 6. So sánh trực quan: Tắc Kê Nở 3 Cánh, Tắc Kê Đạn, và Tắc Kê Sắt
7. 7. Đánh giá toàn diện các ưu điểm và lưu ý khi sử dụng Tắc Kê Nở M10x100
8. 8. Các ứng dụng neo giữ phổ biến của Tắc Kê Nở Thép Mạ Kẽm M10x100
9. 9. Khả năng làm việc của Thép Mạ Kẽm dưới các điều kiện môi trường khác nhau
10. 10. Hướng dẫn lắp đặt đúng kỹ thuật và các lỗi cần tránh khi dùng Tắc Kê Nở M10
11. 11. Phương pháp nhận biết Tắc Kê Nở Mạ Kẽm chất lượng và hàng giả
12. 12. Giá bán cập nhật & Địa chỉ mua Tắc Kê Nở 3 Cánh M10x100 uy tín
13. 13. Các câu hỏi thường gặp (FAQ) về Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M10x100
14. 14. Kênh hỗ trợ và tư vấn chuyên gia về các giải pháp Neo Giữ Xây Dựng
15. 15. Thông Tin Mở Rộng & Kinh nghiệm thực chiến được tổng hợp bởi Mecsu

1. Giới thiệu Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M10x100 và vai trò trong thi công xây dựng

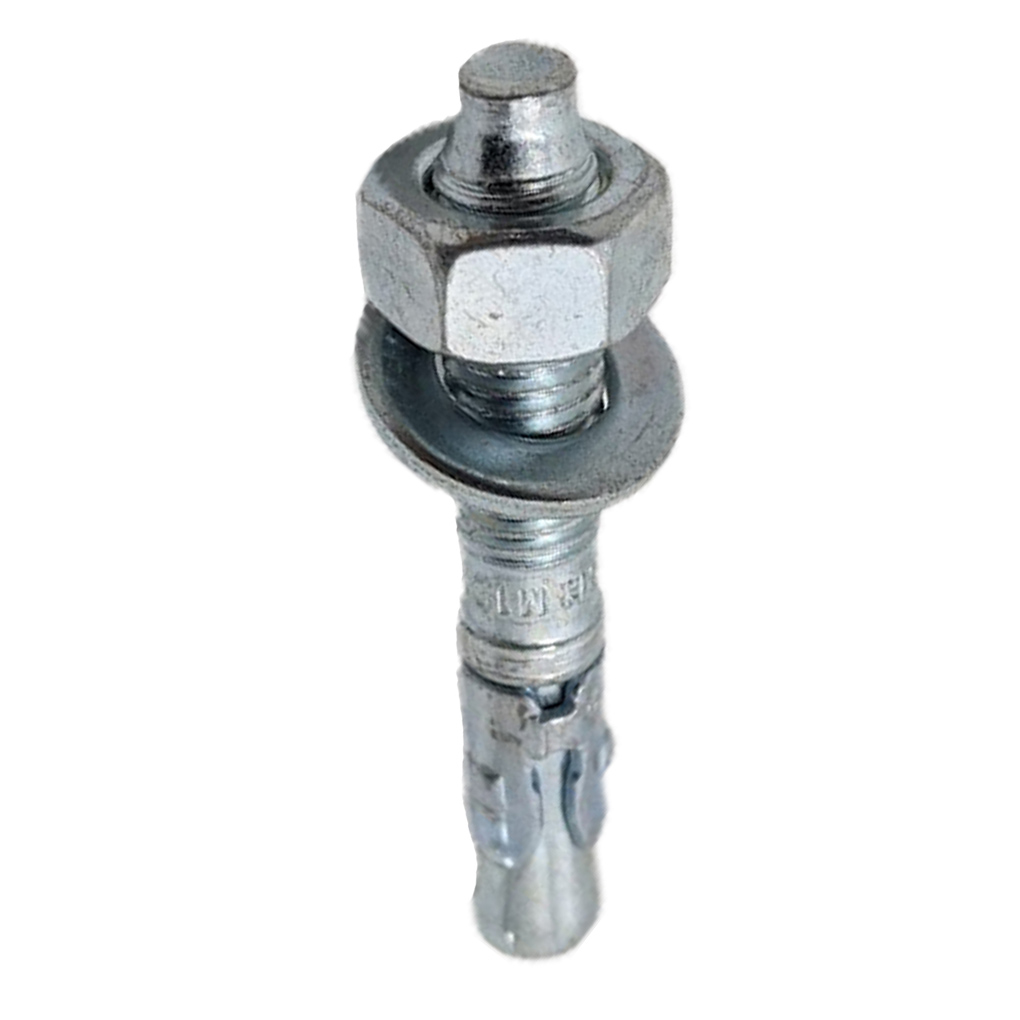

Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M10x100 (Sleeve Anchor) là một giải pháp neo giữ cơ học phổ biến, được thiết kế để tạo liên kết vững chắc trong vật liệu nền xây dựng. Cấu tạo gồm một bulong M10, áo nở (sleeve) 3 cánh, đai ốc và long đền. Với chiều dài tổng 100mm (10cm), nó cung cấp khả năng neo bám rất sâu, vượt qua các lớp trát hoặc vật liệu bề mặt yếu để bám vào phần lõi chắc chắn bên trong. Vai trò của nó là cố định các kết cấu chịu tải trọng trung bình đến khá nặng, như pát đỡ, thang máng cáp, hoặc các thiết bị, lên tường, sàn, trần bê tông hoặc gạch.

Sản phẩm được làm từ thép cấp bền 4.8 và được xử lý mạ kẽm (zinc plated) để tăng khả năng chống gỉ sét, phù hợp cho các ứng dụng trong nhà hoặc khu vực có mái che, khô ráo.

2. Bảng thông số kỹ thuật chi tiết của Tắc Kê Nở 3 Cánh M10x100

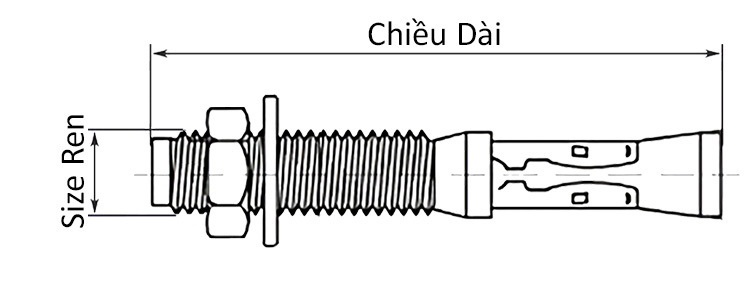

Bản vẽ kỹ thuật của Tắc Kê Nở 3 Cánh

Thông số	Giá trị
Mã đặt hàng	0073040
Mã sản phẩm (MPN)	B22M100100PA2
Hệ Kích Thước	Met
Loại	Tacker Nở
Chiều Dài (L)	100 mm
Size Ren	M10
Vật Liệu	Thép 4.8
Xử Lý Bề Mặt	Mạ Kẽm
Xuất Xứ	Trung Quốc

3. Phân tích vật liệu Thép Cấp Bền 4.8 và lớp Mạ Kẽm bảo vệ

Đặc tính kỹ thuật của tắc kê nở được xác định bởi sự kết hợp của vật liệu thép 4.8 và lớp phủ bảo vệ:

• Vật liệu Thép Cấp Bền 4.8: Thường dùng cho các ứng dụng xây dựng không yêu cầu cường độ cực cao như cấp 8.8 hay 12.9.
  • Số 4 (x 100) chỉ thị Giới hạn bền kéo tối thiểu là 400 (N/mm²).
  • Số 8 (x 10% của 500) chỉ thị Giới hạn chảy tối thiểu là 400 Mpa.

  Mức bền này là đủ khỏe cho các ứng dụng treo đỡ tải trọng trung bình, nơi mà khả năng bám của tắc kê vào bê tông là yếu tố quyết định chứ không phải độ bền của thép.

• Xử lý bề mặt Mạ Kẽm (Zinc Plated): Bảo vệ tắc kê khỏi ăn mòn là lớp mạ kẽm (thường là mạ điện phân). Lớp kẽm này ngăn chặn quá trình oxy hóa thép nền, giúp tăng tuổi thọ sản phẩm. Nó cung cấp khả năng chống gỉ tốt trong môi trường khô ráo, trong nhà, nhưng sẽ bị ăn mòn nhanh nếu tiếp xúc trực tiếp với mưa hoặc hóa chất.

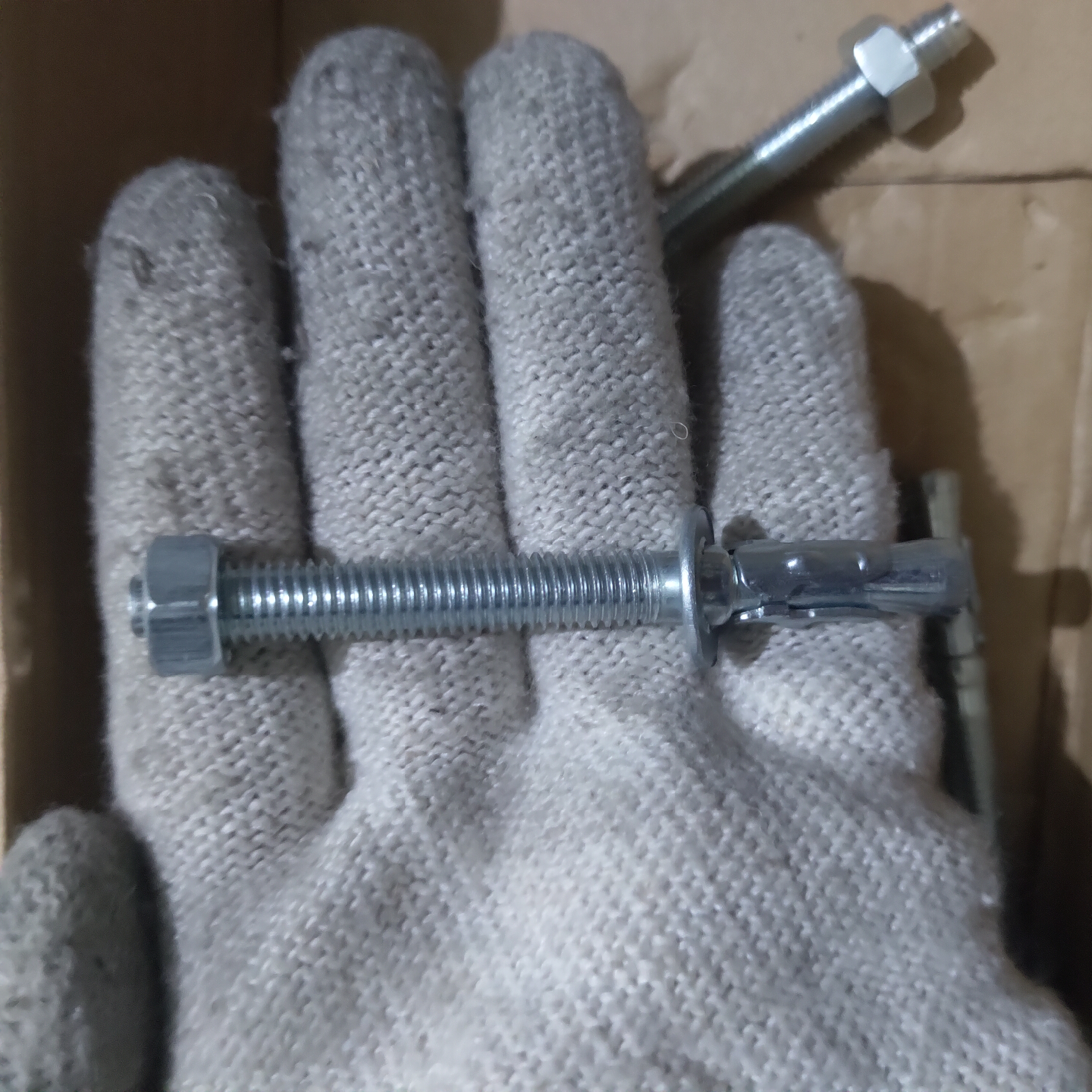

4. Đặc điểm thiết kế Tắc Kê Nở 3 Cánh: Cơ chế hoạt động và ưu điểm

Thiết kế của tắc kê nở 3 cánh (3-wing sleeve anchor) được tối ưu hóa cho việc neo giữ:

• Cấu tạo chính: Gồm 4 bộ phận: 1) Bulong ren M10 (thường có đầu lục giác), 2) Đai ốc M10 (ê-cu) và long đền phẳng, 3) Áo nở (sleeve) hình trụ được xẻ rãnh thành 3 cánh riêng biệt, 4) Phần nón côn (cone) ở cuối thân bulong.
• Cơ chế hoạt động: Khi siết đai ốc M10, trục bulong được kéo ra ngoài. Phần nón côn ở cuối bulong sẽ chêm vào và đẩy 3 cánh của áo nở bung ra, tạo một lực ép lớn áp chặt vào thành của lỗ khoan. Lực ma sát và lực chèn cơ học này tạo ra khả năng chịu tải của tắc kê.
• Ưu điểm của 3 cánh: Thiết kế 3 cánh này tối ưu hóa sự phân bổ lực ra xung quanh thành lỗ khoan, lý tưởng cho cả bê tông đặc và các vật liệu có độ rỗng (như gạch ống), nơi các cánh có thể bung rộng và bám vào các vách ngăn bên trong.

5. Khả năng chịu lực kéo và lực cắt của Tắc Kê Nở trong vật liệu nền

Khả năng chịu tải của tắc kê M10x100 không chỉ phụ thuộc vào cấp bền 4.8 của thép, mà phụ thuộc chủ yếu vào chất lượng của vật liệu nền:

• Khả năng chịu lực kéo (Pull-out Strength): Đây là lực kéo tối đa theo phương dọc trục trước khi tắc kê bị nhổ ra khỏi bê tông. Chiều dài 100mm (10cm) mang lại độ neo sâu vượt trội, tạo ra vùng ma sát và liên kết cơ học lớn, tăng cường khả năng chịu kéo so với loại 80mm.
• Khả năng chịu lực cắt (Shear Strength): Đây là lực tác động theo phương ngang, vuông góc với tắc kê. Khả năng này chủ yếu được quyết định bởi tiết diện của bulong M10 và độ cứng của vật liệu nền ngay tại miệng lỗ khoan.
• Vật liệu nền: Khả năng chịu tải trong bê tông đặc (solid concrete) sẽ cao nhất. Trong gạch đặc (solid brick), khả năng chịu tải sẽ thấp hơn một chút. Trong gạch rỗng (hollow brick), khả năng chịu tải sẽ thấp nhất nhưng thiết kế 3 cánh vẫn cho phép neo giữ tốt hơn các loại tắc kê sắt (wedge anchor).

6. So sánh trực quan: Tắc Kê Nở 3 Cánh, Tắc Kê Đạn, và Tắc Kê Sắt

Lựa chọn đúng loại tắc kê (anchor) là yếu tố then chốt cho sự an toàn của liên kết:

• Tắc Kê Nở 3 Cánh (Sleeve Anchor – Sản phẩm này): Lựa chọn linh hoạt, dùng được cho nhiều loại vật liệu nền (bê tông, gạch đặc, gạch rỗng). Lắp đặt đơn giản. Chịu tải ở mức trung bình – khá.
• Tắc Kê Đạn (Drop-in Anchor): Chuyên dụng cho bê tông đặc. Lắp đặt âm hoàn toàn dưới bề mặt, cho phép tháo lắp vật treo mà không cần tháo neo. Yêu cầu có dụng cụ đóng chuyên biệt để làm nở.
• Tắc Kê Sắt (Wedge Anchor / Tắc kê đóng): Giải pháp cho tải nặng và siêu nặng. Chỉ dùng cho bê tông đặc, chịu nứt. Cung cấp khả năng chịu tải kéo và cắt cao nhất, nhưng không dùng được trong gạch.

7. Đánh giá toàn diện các ưu điểm và lưu ý khi sử dụng Tắc Kê Nở M10x100

Để sử dụng sản phẩm một cách hiệu quả, cần nắm rõ các thế mạnh và điểm cần cân nhắc:

Ưu điểm nổi bật:

• Linh hoạt trên nhiều vật liệu: Hoạt động hiệu quả trên bê tông đặc, gạch đặc, và cả gạch rỗng (nơi tắc kê sắt không dùng được).
• Lắp đặt đơn giản: Quy trình khoan, làm sạch, đóng, và siết rất trực quan, không yêu cầu kỹ thuật phức tạp hay dụng cụ đặc biệt.
• Chiều dài 100mm: Cung cấp độ neo bám rất sâu, tăng độ an toàn cho mối ghép, đặc biệt khi phải khoan qua lớp vữa dày hoặc khi cần độ bám tối đa.
• Giải pháp kinh tế: Chi phí hợp lý cho các ứng dụng treo đỡ tải trọng trung bình đến khá nặng.

Lưu ý khi sử dụng:

• Chỉ chịu tải trung bình – khá: Không dùng cho các liên kết kết cấu siêu nặng (như treo dầm thép, cầu trục) – những ứng dụng đó cần tắc kê sắt (wedge anchor) M12+ hoặc bulong hóa chất.
• Yêu cầu lỗ khoan chuẩn: Lỗ khoan phải có đường kính đúng theo khuyến nghị của nhà sản xuất (thường là 16mm hoặc 17mm cho tắc kê M10). Lỗ quá rộng sẽ làm tắc kê bị xoay, lỗ quá hẹp sẽ không đóng vào được.
• Chống ăn mòn hạn chế: Lớp mạ kẽm chỉ phù hợp cho môi trường trong nhà, khô ráo. Sẽ bị gỉ nếu lắp đặt ngoài trời hoặc nơi ẩm ướt liên tục.

8. Các ứng dụng neo giữ phổ biến của Tắc Kê Nở Thép Mạ Kẽm M10x100

Với sức mạnh của M10 và chiều dài 100mm, loại tắc kê này là lựa chọn lý tưởng cho các công việc thi công đòi hỏi độ an toàn cao hơn:

• Treo đỡ hệ thống M&E: Lắp đặt các đường ống thép (cứu hỏa, nước), thang máng cáp điện tải trọng trung bình, đặc biệt là treo trên trần bê tông, nơi cần độ neo sâu.
• Cố định kết cấu phụ: Lắp pát đỡ cho lam che nắng, khung bảng hiệu (trong nhà), hoặc các kết cấu phụ trợ bằng thép hộp.
• Lắp đặt thiết bị: Gắn các tủ điện công nghiệp, motor cửa cuốn, hoặc các thiết bị máy móc nhỏ và vừa lên tường hoặc sàn bê tông.
• Xây dựng dân dụng: Cố định bồn nước (trên sàn bê tông), khung cửa thép, hoặc các kết cấu phụ trợ trong nhà kho, nhà xưởng.

9. Khả năng làm việc của Thép Mạ Kẽm dưới các điều kiện môi trường khác nhau

Vật liệu thép 4.8 mạ kẽm có các giới hạn về môi trường hoạt động:

• Điều kiện trong nhà (khô): Hoạt động tốt nhất, lớp mạ kẽm bền bỉ, cung cấp khả năng bảo vệ lâu dài chống lại oxy hóa trong không khí.
• Điều kiện ẩm (không ngập nước): Có thể bị oxy hóa (tạo lớp phấn trắng) nhanh hơn. Hạn chế sử dụng trong các khu vực ẩm ướt thường xuyên như phòng tắm công nghiệp, kho lạnh.
• Điều kiện ngoài trời/ăn mòn: Không được khuyến nghị. Mưa axit, sương muối, hoặc hóa chất công nghiệp sẽ phá hủy lớp mạ kẽm nhanh chóng, làm lộ thép 4.8 và gây gỉ sét, ảnh hưởng đến an toàn của liên kết.

Tắc kê thép mạ kẽm hoạt động tốt nhất trong dải nhiệt độ môi trường thông thường. Nhiệt độ quá cao (như cháy) sẽ làm mất cơ tính của thép.

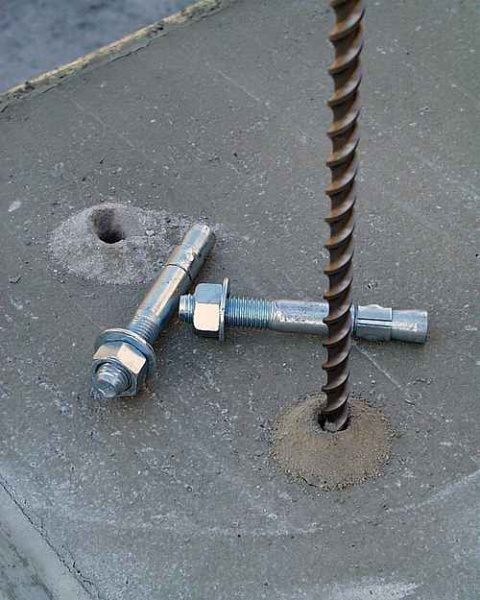

10. Hướng dẫn lắp đặt đúng kỹ thuật và các lỗi cần tránh khi dùng Tắc Kê Nở M10

Để đảm bảo mối ghép đạt tải trọng tối đa, việc lắp đặt phải tuân thủ nghiêm ngặt các bước sau:

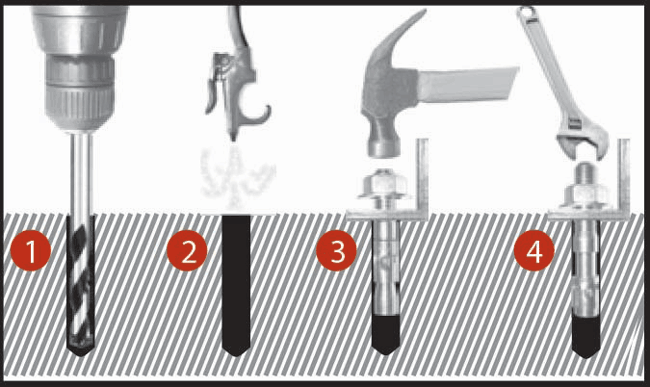

Quy trình Lắp đặt Chuẩn:

• Bước 1: Khoan lỗ: Khoan một lỗ vào bê tông/gạch có đường kính đúng theo khuyến nghị của nhà sản xuất (đường kính khuyến nghị cho M10, thường là 16mm hoặc 17mm). Chiều sâu lỗ phải lớn hơn chiều dài tắc kê (lớn hơn 100mm).
• Bước 2: Làm sạch lỗ: Đây là bước cực kỳ quan trọng. Dùng máy thổi bụi hoặc chổi chuyên dụng để thổi sạch toàn bộ bụi khoan ra khỏi lỗ. Bụi còn sót lại sẽ làm giảm ma sát và khả năng chịu tải.
• Bước 3: Đóng tắc kê: Đưa tắc kê (đã lắp sẵn đai ốc, long đền) vào lỗ. Dùng búa gõ nhẹ vào đầu đai ốc để đóng tắc kê vào cho đến khi long đền áp sát bề mặt vật liệu nền.
• Bước 4: Siết đai ốc: Dùng cờ lê hoặc súng siết, siết chặt đai ốc M10. Khi siết, bulong sẽ kéo nón côn, làm 3 cánh nở ra và bám chặt vào thành lỗ. Siết đến khi cảm thấy cứng tay (đạt momen siết khuyến nghị).

Các lỗi cần tránh:

• Không làm sạch lỗ khoan.
• Khoan lỗ quá rộng (làm tắc kê bị xoay) hoặc quá nông (tắc kê không vào hết).
• Siết đai ốc quá mạnh (over-torque) có thể làm đứt bulong 4.8 hoặc phá vỡ vật liệu nền (đặc biệt là gạch rỗng).

11. Phương pháp nhận biết Tắc Kê Nở Mạ Kẽm chất lượng và hàng giả

Để đảm bảo an toàn thi công, cần kiểm tra kỹ chất lượng tắc kê:

• Kiểm Tra Bề Mặt Mạ Kẽm: Hàng chất lượng có lớp mạ kẽm đồng đều, sáng (hoặc mờ), không bị bong tróc, rỗ, hoặc có vết gỉ sét màu vàng/nâu.
• Kiểm Tra Ký Hiệu (Marking): Trên đầu bulong M10 thường có dập cấp bền “4.8”. Đai ốc cũng có thể có ký hiệu tương ứng.
• Kiểm Tra Cơ Cấu Nở: Áo nở 3 cánh phải được cắt rõ ràng, không dính liền, có thể bung ra khi bị nón côn đẩy.
• Nguồn Gốc và Chứng Từ: Yêu cầu nhà cung cấp cung cấp chứng chỉ chất lượng (CQ) và chứng chỉ xuất xứ (CO) nếu mua số lượng lớn cho dự án.

12. Giá bán cập nhật & Địa chỉ mua Tắc Kê Nở 3 Cánh M10x100 uy tín

a. Giá Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M10x100 tại Mecsu: 7,106 đ / Cái (đã có VAT)

Xin lưu ý, mức giá này là giá bán lẻ tham khảo và có thể thay đổi. Đối với các đơn hàng số lượng lớn dành cho sản xuất hoặc dự án, Mecsu luôn có chính sách giá sỉ và chiết khấu đặc biệt. Hãy liên hệ ngay với phòng kinh doanh của chúng tôi để nhận được báo giá tốt nhất.

b. Gợi ý địa chỉ mua hàng đáng tin cậy

• Tìm Kiếm Nhà Cung Cấp Chuyên Nghiệp: Hãy hợp tác với các nhà cung cấp vật tư công nghiệp, vật tư xây dựng lớn, có danh tiếng, chuyên về các giải pháp neo giữ, có khả năng cung cấp hàng hóa ổn định và chứng từ chất lượng rõ ràng.
• Trải Nghiệm Mua Sắm Tại Mecsu: Mecsu là nhà cung cấp chuyên nghiệp các loại Tắc Kê Nở đúng tiêu chuẩn, cấp bền được kiểm định. Chúng tôi cam kết cung cấp sản phẩm chất lượng với giá cả cạnh tranh và dịch vụ khách hàng chu đáo.

MUA NGAY HÀNG CÔNG NGHIỆP GIÁ TỐT TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M10x100

a. Tắc kê M10x100 này chịu được tải trọng bao nhiêu kg?

Khả năng chịu tải phụ thuộc 100% vào vật liệu nền. Trong bê tông đặc, một tắc kê M10 có thể chịu tải kéo từ 300-500 kg (tải an toàn). Trong gạch rỗng, con số này sẽ giảm đi đáng kể. Bạn phải luôn tham khảo bảng thông số kỹ thuật (datasheet) của nhà sản xuất về khả năng chịu tải trên từng loại vật liệu nền.

b. Chiều dài 100mm có phải là quá dài không?

Chiều dài 100mm (10cm) là cần thiết khi bạn cần khoan xuyên qua một lớp vữa trát dày, hoặc khi kẹp một vật thể dày (ví dụ, một pát thép dày 20mm), hoặc khi bạn muốn độ neo bám vào tường/bê tông là sâu nhất có thể để tăng độ an toàn.

c. Tôi cần khoan lỗ đường kính bao nhiêu cho M10x100?

Đường kính lỗ khoan luôn lớn hơn đường kính ren (M10). Đối với tắc kê nở 3 cánh M10, đường kính mũi khoan phổ biến nhất là 16mm, đôi khi là 17mm, tùy thuộc vào nhà sản xuất. Luôn kiểm tra thông số kỹ thuật chính xác trước khi khoan hàng loạt.

d. Có thể tháo tắc kê này ra và tái sử dụng không?

Không. Tắc kê nở 3 cánh là loại tắc kê sử dụng một lần. Khi bạn siết, áo nở đã bị biến dạng vĩnh viễn để bám vào bê tông. Khi bạn tháo đai ốc và rút bulong, áo nở sẽ bị kẹt lại trong lỗ. Bạn không thể tái sử dụng nó.

e. Tắc kê M10 3 cánh này có tốt hơn tắc kê sắt M10 (wedge anchor) không?

Chúng dùng cho các mục đích khác nhau. Tắc kê sắt M10 chịu tải nặng tốt hơn tắc kê 3 cánh M10, nhưng tắc kê sắt CHỈ dùng được cho bê tông đặc. Tắc kê 3 cánh M10 linh hoạt hơn, dùng được cho cả gạch đặc và gạch rỗng, nơi mà tắc kê sắt sẽ làm vỡ vật liệu.

14. Kênh hỗ trợ và tư vấn chuyên gia về các giải pháp Neo Giữ Xây Dựng

Nếu quý khách hàng đang đối mặt với những thách thức kỹ thuật phức tạp, cần sự tư vấn chuyên sâu để lựa chọn loại tắc kê, cấp bền, hay vật liệu phù hợp cho các ứng dụng neo giữ vào bê tông và tường gạch, xin vui lòng kết nối ngay với đội ngũ kỹ sư giàu kinh nghiệm thực chiến của Mecsu. Chúng tôi cam kết sẽ đồng hành cùng bạn để tìm ra giải pháp tối ưu, an toàn và kinh tế nhất cho mọi dự án.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Thông Tin Mở Rộng & Kinh nghiệm thực chiến được tổng hợp bởi Mecsu

a. Câu Chuyện Thành Công & Bài học Ứng Dụng

Một xưởng cơ khí, đối tác của Mecsu, đã sử dụng Tắc Kê Nở 3 Cánh M10x100 để lắp đặt hệ thống đường ống khí nén (dùng cùm treo) lên trần bê tông của nhà xưởng. Ban đầu, họ dùng loại M8 nhưng cảm thấy không đủ an toàn cho các đường ống lớn. Sau khi nâng cấp lên M10x100, độ neo sâu 10cm và sức mạnh của bulong M10 đã cung cấp độ an toàn và khả năng chịu tải vượt trội, đảm bảo hệ thống vận hành ổn định.

b. Lời khuyên từ Chuyên gia Kỹ thuật

“Đối với liên kết neo, sức mạnh của con bulong chỉ là một nửa câu chuyện. Nửa còn lại, và cũng là phần quan trọng hơn, là sự tương thích với vật liệu nền và kỹ thuật lắp đặt. Luôn khoan lỗ đúng đường kính, làm sạch bụi triệt để, và không bao giờ siết quá lực, đặc biệt là trên tường gạch.” — Kỹ sư ứng dụng, Mecsu – Chuyên gia về vật tư neo giữ và giải pháp thi công.

c. Tài Liệu Tham Khảo và Nguồn Nghiên Cứu

Các thông tin kỹ thuật trong bài viết này được biên soạn và đối chiếu từ các nguồn uy tín:

• Tiêu chuẩn ISO 898-1 về cơ tính của bulong.
• Tài liệu kỹ thuật từ các nhà sản xuất tắc kê (anchor) hàng đầu.
• Tổng hợp kinh nghiệm và phản hồi thực tế từ mạng lưới khách hàng nhà thầu xây dựng, M&E của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Với sự am hiểu sâu sắc về ngành vật tư công nghiệp và xây dựng, đội ngũ kỹ sư của Mecsu luôn nỗ lực mang đến những thông tin chính xác và có giá trị ứng dụng cao.

(Tìm hiểu thêm về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm trong bài viết có thể có sự khác biệt so với sản phẩm thực tế tùy theo nhà sản xuất và lô hàng. Quý khách vui lòng tham khảo bảng thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất về sản phẩm.
