Review chi tiết Cùm Omega Inox 304 (DN100) Ø114mm: Sự lựa chọn tối ưu cho hệ thống đường ống kích thước lớn

Mục Lục Bài Viết

1. 1. Tổng quan về dòng Cùm Omega Inox 304 DN100 Ø114mm
2. 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Phân tích thiết kế cùm treo hình Omega size DN100
4. 4. Giá trị cốt lõi của vật liệu Inox 304 đối với phụ kiện đai treo
5. 5. Đánh giá độ ổn định và tính thẩm mỹ của liên kết ốp sát vách
6. 6. Các biến thể đai treo và cùm Omega phổ biến hiện nay
7. 7. Những ưu điểm vượt trội và lưu ý khi dùng cùm Omega Inox 114mm
8. 8. Ứng dụng thực tế: Giải pháp cố định ống trục chính và hệ thống PCCC
9. 9. Đối chiếu Cùm Omega (Ốp sát) và Cùm Treo (Hanger) size DN100
10. 10. Quy trình lắp đặt cùm Omega chuẩn kỹ thuật trên bề mặt phẳng
11. 11. Phương pháp nhận diện Inox 304 chuẩn cho các dự án cao cấp
12. 12. Thông tin báo giá Cùm Omega Inox 304 & Địa chỉ cung ứng
13. 13. Giải đáp các thắc mắc (FAQ) về dòng đai Omega Ø114mm
14. 14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lựa chọn vít bắt kèm phù hợp để tránh điện ly vật liệu

1. Tổng quan về dòng Cùm Omega Inox 304 DN100 Ø114mm

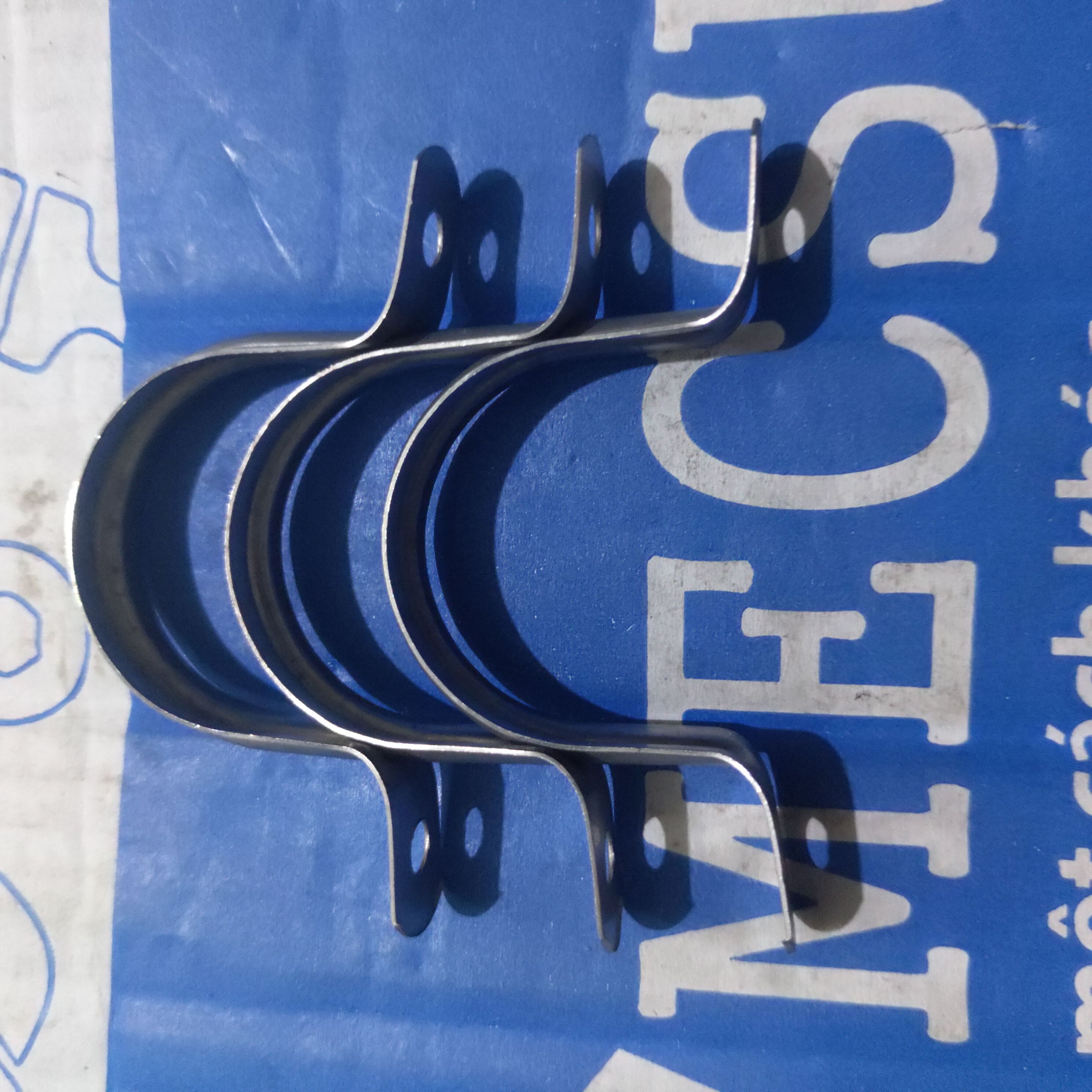

Sản phẩm Cùm Omega Inox 304 (DN100) Ø114mm là phụ kiện cơ khí hạng nặng chuyên dùng để neo giữ các đường ống có đường kính lớn vào các bề mặt cố định như dầm thép, tường bê tông hoặc vách ngăn nhà xưởng. Với hình dáng đặc trưng của chữ cái Omega trong bảng chữ cái Hy Lạp, loại cùm này ôm trọn vòng ngoài của ống phi 114, mang lại sự chắc chắn tuyệt đối cho hệ thống kỹ thuật.

Được sản xuất từ chất liệu Inox 304 không gỉ, đai treo Omega DN100 đóng vai trò then chốt trong việc bảo vệ các trục ống dẫn nước chính, ống thoát thải và hệ thống thông gió công nghiệp. Nhờ hai tai bắt vít đối xứng, cùm giúp dàn trải áp lực tải trọng của ống lên bề mặt nền, giảm thiểu hiện tượng rung lắc và võng ống trong thời gian dài vận hành.

2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp thông số kỹ thuật chính xác cho mã sản phẩm CLA41D114S, giúp các kỹ sư dễ dàng đưa vào bản vẽ thiết kế:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0058450
MPN	CLA41D114S
Ký hiệu danh định	DN100 (100A)
Đường kính ngoài ống (OD)	114 mm

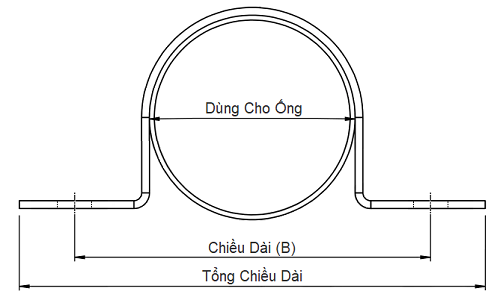

Chiều dài bao phủ (A)	170 mm
Chiều dài (B)	138 mm
Kích thước Bulong/Vít (s)	M6
Chất liệu chế tạo	Inox 304 (Stainless Steel)
Lĩnh vực ưu tiên	Đóng Tàu – Dự Án Dầu Khí
Nguồn gốc	Trung Quốc
Giá bán tham khảo	7,544 đ / Cái

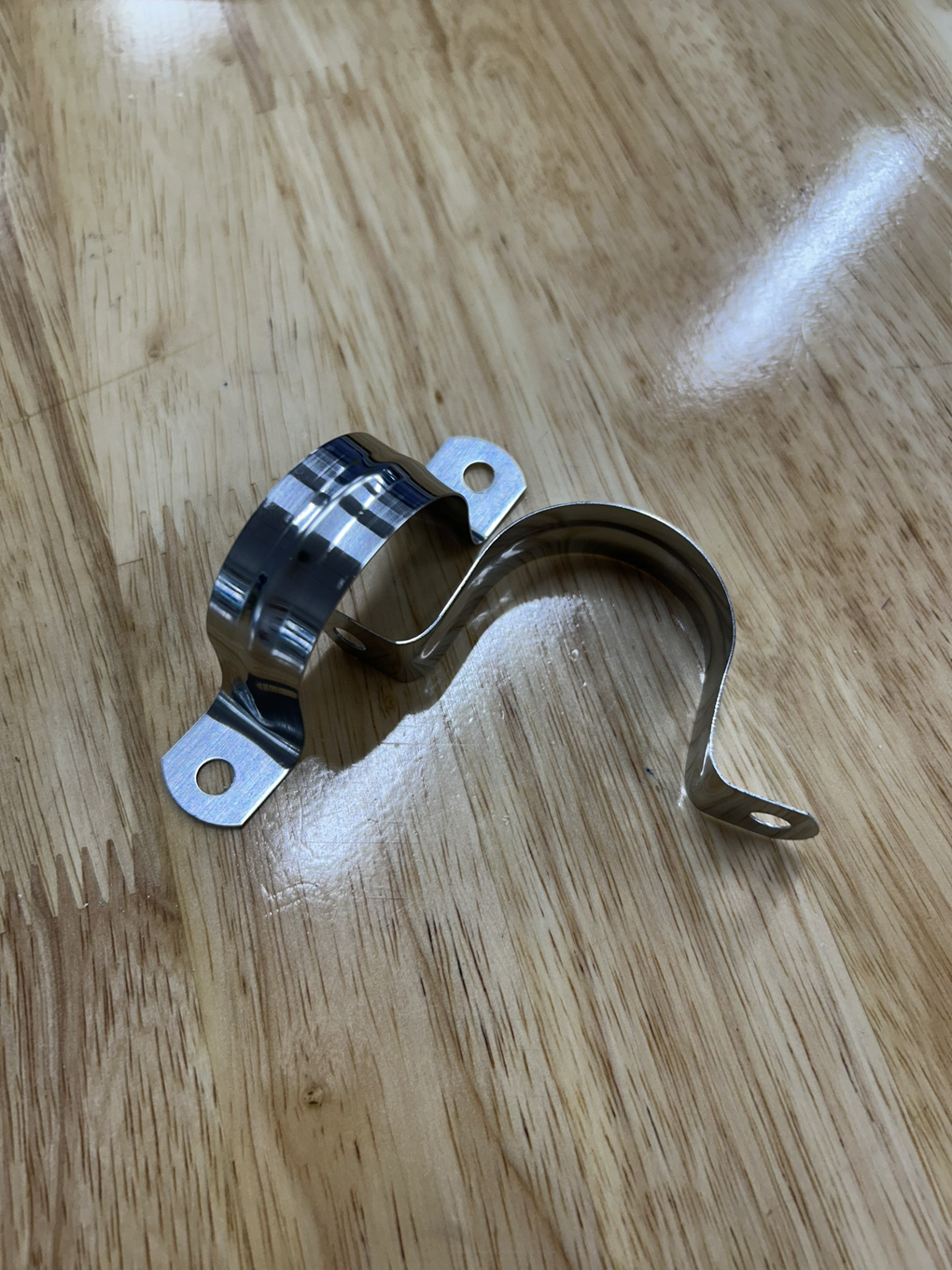

3. Phân tích thiết kế cùm treo hình Omega size DN100

Thiết kế của cùm Omega DN100 được tối ưu để chịu tải cho các dòng ống lớn:

• Thân Cùm Vòm Lớn: Được gia công dập nguội chính xác theo cung tròn Ø114mm. Độ dày inox được tăng cường so với các size nhỏ để đảm bảo không bị bung hay biến dạng dưới sức nặng của ống kim loại hoặc ống nhựa dày.
• Hai Tai Bắt Vít Gia Lực: Phần tai dẹt mở rộng sang hai bên tích hợp lỗ xỏ cho vít M6. Thiết kế ốp trực tiếp này tạo ra trọng tâm thấp, giúp ống bám chặt vào mặt nền, cực kỳ an toàn cho các trục ống đứng cao tầng.
• Bề Mặt Xử Lý Tinh Thảo: Các cạnh viền được bo tròn nhẹ, tránh gây tổn hại cho lớp sơn tĩnh điện của ống thép hoặc làm rách lớp bảo ôn cách nhiệt bao quanh ống.

4. Giá trị cốt lõi của vật liệu Inox 304 đối with phụ kiện đai treo

Sử dụng Inox 304 cho các loại đai ôm ống lớn mang lại nhiều lợi ích kinh tế dài hạn:

• Chống rỉ sét tuyệt đối: Đặc biệt quan trọng cho hệ thống ống phi 114 thường lắp đặt tại các vị trí khó bảo trì như hộp kỹ thuật, tầng hầm hoặc ngoài trời.
• Khả năng chịu tải nhiệt: Inox 304 không bị giòn hóa ở nhiệt độ thấp hoặc mềm hóa ở nhiệt độ cao, phù hợp cho ống dẫn hơi nước hoặc khí nóng.
• Tính thẩm mỹ bền vững: Bề mặt inox luôn giữ được độ sáng, không bị bong tróc như các loại thép mạ kẽm thông thường, giúp công trình luôn mới.

5. Đánh giá độ ổn định và tính thẩm mỹ của liên kết ốp sát vách

Khi lắp đặt ống DN100 Ø114mm bằng cùm Omega, hệ thống sẽ đạt được độ cân bằng lý tưởng:

Nhờ cấu tạo ôm khít sát bề mặt, đai Omega giúp tiết kiệm diện tích tối đa cho các hành lang kỹ thuật vốn đã chật hẹp bởi nhiều đường dây và đường ống. Khả năng khóa chặt ống tại chỗ giúp triệt tiêu hiện tượng cộng hưởng âm thanh khi áp lực nước thay đổi đột ngột bên trong ống. Về mặt kiến trúc, các điểm cố định bằng inox 304 tạo điểm nhấn chuyên nghiệp và sạch sẽ cho hệ thống cơ điện (ME).

6. Các biến thể đai treo và cùm Omega phổ biến hiện nay

Dựa trên yêu cầu cụ thể của từng hạng mục, người dùng có thể lựa chọn:

• Cùm Omega Inox 304 (Mã CLA41D114S): Chuyên dụng cho môi trường khắc nghiệt, chống ăn mòn hóa học và hơi muối.
• Cùm Omega Thép Mạ Kẽm Điện Phân: Giải pháp giá rẻ cho ống thông gió trong nhà, môi trường khô ráo.
• Cùm Omega Inox 201: Phương án trung hòa giữa chi phí và khả năng chống rỉ, dùng cho nội thất hoặc dân dụng thông thường.

7. Những ưu điểm vượt trội và lưu ý khi dùng cùm Omega Inox 114mm

Ưu điểm:

• Chịu tải trọng tốt: Thân inox dày dặn đủ sức nâng đỡ các loại ống nhựa PVC dày hoặc ống thép đúc phi 114.
• Lắp đặt đơn giản: Không cần lắp ráp nhiều linh kiện phức tạp, chỉ cần máy khoan và vít.
• Chống cháy nổ: Vật liệu kim loại không bắt lửa, bảo vệ hệ thống ống dẫn trong trường hợp hỏa hoạn.
• Độ bền trọn đời: Inox 304 gần như không cần thay thế hay bảo dưỡng trong suốt vòng đời công trình.

Hạn chế:

• Độ cứng vật liệu: Inox 304 khá cứng, đòi hỏi kích thước cùm phải thật chuẩn xác với đường kính ngoài của ống.
• Không thể chỉnh độ cao: Sau khi bắt vít, vị trí ống là cố định, không điều chỉnh được khoảng cách với tường như cùm treo ty.

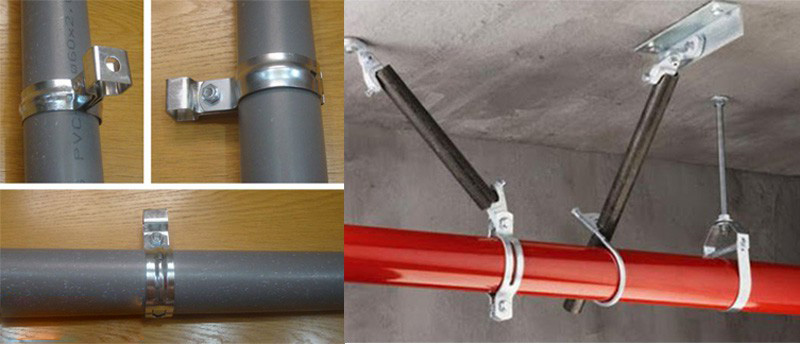

8. Ứng dụng thực tế: Giải pháp cố định ống trục chính và hệ thống PCCC

Với kích thước DN100, cùm Omega Ø114mm là thành phần không thể thiếu trong:

• Mạng lưới PCCC: Cố định các đường ống dẫn nước cứu hỏa bằng thép dọc theo vách tường nhà xưởng hoặc bãi đỗ xe ngầm.
• Hệ thống cấp thoát nước đô thị: Giữ các ống thoát nước thải trục đứng của các tòa chung cư cao tầng, đảm bảo ống không bị rung động do áp lực nước rơi từ trên cao.
• Xây dựng cầu đường: Lắp đặt các ống thoát nước mưa chạy dọc dầm cầu bê tông trong môi trường chịu mưa nắng trực tiếp.
• Nhà máy đóng tàu & Dầu khí: Ứng dụng trong các đường ống dẫn nhiên liệu, khí nén trên boong tàu nơi tiếp xúc trực tiếp với nước biển.

9. Đối chiếu Cùm Omega (Ốp sát) và Cùm Treo (Hanger) size DN100

Lựa chọn loại cùm phù hợp tùy thuộc vào không gian lắp đặt:

Tiêu chí	Cùm Omega DN100 (Ốp sát)	Cùm Treo Đu đủ / Cùm Treo Ty DN100
Vị trí ống	Nằm áp sát vào tường hoặc trần	Treo cách mặt trần một khoảng xa
Khả năng chịu rung	Rất tốt do có điểm tựa trực tiếp	Thấp hơn, dễ bị lắc lư nếu ty treo quá dài
Độ tiện dụng	Thi công nhanh trong không gian hẹp	Dễ dàng đi ống vượt qua các vật cản
Độ bền vật liệu	Inox 304 bền bỉ cao	Tùy thuộc vào chất liệu ty ren đi kèm

Lời khuyên: Sử dụng cùm Omega khi bạn muốn tối giản hóa không gian và cần sự chắc chắn, tĩnh tại cho đường ống.

10. Quy trình lắp đặt cùm Omega chuẩn kỹ thuật trên bề mặt phẳng

Để hệ thống ống Ø114mm vận hành an toàn, hãy tuân thủ các bước sau:

• Bước 1: Xác định cao độ: Sử dụng máy laser hoặc dây dọi để đảm bảo đường ống đi thẳng, sau đó đánh dấu các điểm đặt cùm.
• Bước 2: Khoan lỗ tiêu chuẩn: Dùng mũi khoan bê tông hoặc mũi khoan kim loại Ø6mm tương ứng với lỗ vít M6 trên thân cùm.
• Bước 3: Lót đệm (Nếu cần): Đối với ống inox dẫn hóa chất, có thể lót thêm một lớp cao su mỏng giữa cùm và ống để triệt tiêu hoàn toàn rung động.
• Bước 4: Cố định vít: Đặt cùm ôm lấy ống, xỏ vít inox 304 vào hai tai và siết chặt. Với ống 114, cần đảm bảo vít bắt sâu vào nền ít nhất 40mm để chịu tải.

11. Phương pháp nhận diện Inox 304 chuẩn cho các dự án cao cấp

Tránh mua phải hàng kém chất lượng cho dự án của bạn bằng cách kiểm tra:

• Màu sắc đặc trưng: Inox 304 có độ bóng mờ, hơi sâu, không quá chói lóa như inox 201 hay thép mạ kẽm mới.
• Kiểm tra bằng hóa chất: Sử dụng thuốc thử inox chuyên dụng; nếu là inox 304, vị trí thử sẽ không đổi màu hoặc chuyển sang màu xám rất nhạt.
• Dấu hiệu nhận biết: Kiểm tra MPN (CLA41D114S) và quy cách dập trên thân cùm để đảm bảo hàng chính hãng Mecsu cung cấp.

12. Thông tin báo giá Cùm Omega Inox 304 & Địa chỉ cung ứng

a. Giá bán lẻ tham khảo: 7,544 đ / Cái

Mecsu.vn cam kết cung cấp giải pháp vật tư với chi phí tối ưu nhất cho nhà thầu. Chúng tôi luôn có chính sách giá sỉ cực tốt cho các đơn hàng phục vụ dự án đóng tàu, dầu khí và xây dựng công nghiệp.

b. Tại sao chọn Mecsu Pro?

• Hàng sẵn tại kho: Đầy đủ các size từ DN15 đến DN200 với số lượng lớn.
• Chất lượng chuẩn 304: Đảm bảo đúng mác thép theo cam kết, có đầy đủ CO/CQ.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật hỗ trợ tận tình về giải pháp lắp đặt và quy đổi thông số.

MUA THÊM CÁC LOẠI CÙM OMEGA INOX 304 KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng đai Omega Ø114mm

13.1. Cùm Omega Ø114mm có thể dùng cho ống sắt tráng kẽm không?

Rất tốt! Cùm Omega inox 304 phi 114 cực kỳ phù hợp để giữ các loại ống thép mạ kẽm cùng kích thước trong các hệ thống PCCC hoặc cấp nước trục chính, giúp ngăn ngừa rỉ sét từ đai treo lan sang ống.

13.2. Tại sao ống lớn Ø114mm lại chỉ dùng vít M6 để cố định?

Thiết kế lỗ M6 trên cùm Omega DN100 đã được tính toán kỹ lưỡng. Đối với việc ốp sát tường, lực tác động chủ yếu là lực cắt và lực ép hướng tâm. Việc sử dụng hai vít M6 chất lượng cao (đặc biệt là vít inox) hoàn toàn đủ khả năng giữ vững ống 114 trong điều kiện lắp đặt dân dụng và công nghiệp thông thường.

13.3. Tôi lắp đặt ở môi trường biển, cùm Inox 304 có bị rỗ bề mặt không?

Inox 304 kháng muối rất tốt nhưng trong môi trường tiếp xúc trực tiếp với nước biển thường xuyên (giàn khoan, mạn tàu), có thể xuất hiện các vết rỗ li ti sau nhiều năm. Nếu dự án yêu cầu tiêu chuẩn khắt khe hơn, bạn hãy liên hệ Mecsu để đặt hàng dòng Inox 316 chuyên dụng.

13.4. Khoảng cách lắp đặt giữa hai cùm Omega cho ống 114 là bao nhiêu?

Đối với ống nhựa phi 114, để tránh võng ống khi đầy nước, nên bố trí cùm cách nhau khoảng 0.8m – 1.2m. Với ống thép cứng cáp hơn, khoảng cách có thể kéo dài từ 1.5m – 2.0m tùy theo độ dày của thành ống.

14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Mecsu.vn không chỉ bán sản phẩm, chúng tôi mang đến giải pháp kỹ thuật toàn diện cho hệ thống kẹp giữ của bạn:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên gia: Lựa chọn vít bắt kèm phù hợp để tránh điện ly vật liệu

a. Chống ăn mòn điện hóa

Khi đầu tư cùm inox 304, tuyệt đối không nên dùng vít sắt thường để bắt. Sự tiếp xúc giữa hai kim loại khác nhau trong môi trường ẩm sẽ gây ra dòng điện ly làm vít rỉ sét cực nhanh, dẫn đến rơi ống. Hãy luôn đi kèm với vít Inox 304 để đảm bảo sự đồng nhất và bền bỉ.

b. Kiểm soát lực siết

“Với những đường ống nhựa kích thước lớn như Ø114mm, việc siết vít quá chặt có thể làm biến dạng tiết diện ống, gây áp lực lên các khớp nối. Hãy siết đến khi cảm nhận cùm đã ôm chặt và ống không còn rơ lắc là đạt yêu cầu kỹ thuật.”
— Chia sẻ từ kỹ sư giám sát dự án Mecsu Pro.
