Đầu Nối Nhanh Khí Nén Cong 90° Phi 12mm Ren Ngoài R1/2 Pisco PL12-04

Phân Tích Chi Tiết Đầu Nối Nhanh Khí Nén Cong 90° Phi 12mm Ren Ngoài R1/2 Pisco PL12-04 – Giải Pháp Kỹ Thuật Từ Nhật Bản

Mục Lục

1. 1. Đầu Nối Nhanh Khí Nén Cong 90° Pisco PL12-04 là gì và ưu điểm vận hành?
2. 2. Bảng dữ liệu kỹ thuật chi tiết của Co Nối Khí Nén Pisco PL12-04
3. 3. Thiết kế đặc trưng và cấu trúc cơ khí của Pisco PL12-04
4. 4. Vai trò của vật liệu Nhựa PBT và Đồng Mạ Nikel trong sản phẩm Pisco
5. 5. Hiệu suất chịu áp và cơ chế khóa ống an toàn của đầu nối 90°
6. 6. Điểm qua các dòng đầu nối khí nén Pisco phổ biến hiện nay
7. 7. Đánh giá thế mạnh và những lưu ý khi sử dụng Co Nối Pisco PL12-04
8. 8. Các giải pháp lắp đặt thực tế hiệu quả nhất cho Pisco PL12-04
9. 9. Tính ổn định nhiệt và độ bền vật lý của đầu nối nhanh Pisco
10. 10. Quy trình lắp đặt tiêu chuẩn cho đầu nối nhanh cong 90°
11. 11. Hướng dẫn kiểm tra và nhận diện linh kiện Pisco chính hãng
12. 12. Thông tin chi phí và địa chỉ phân phối đầu nối Pisco đáng tin cậy
13. 13. Các câu hỏi thường gặp về đầu nối nhanh khí nén Pisco PL12-04
14. 14. Dịch vụ hỗ trợ kỹ thuật và cung ứng linh kiện từ Mecsu
15. 15. Lời khuyên vận hành và kinh nghiệm thực tế từ chuyên gia Mecsu

1. Đầu Nối Nhanh Khí Nén Cong 90° Pisco PL12-04 là gì và ưu điểm vận hành?

Đầu Nối Nhanh Khí Nén Cong 90° Phi 12mm Ren Ngoài R1/2 Pisco PL12-04 là dòng linh kiện cao cấp, hỗ trợ đắc lực trong việc kết nối và chuyển hướng dòng khí vuông góc trong hệ thống máy móc. Với khả năng tương thích ống dẫn lớn phi 12mm, sản phẩm đảm bảo lưu lượng khí nén dồi dào cho các thiết bị công suất cao.

Được thiết kế với đường kính ống 12mm và chân ren lớn R1/2, mã sản phẩm PL12-04 cung cấp sự chắc chắn vượt trội tại các vị trí chịu tải nặng. Điểm nhấn của dòng PL là khả năng xoay linh hoạt của thân nhựa sau khi đã siết chặt ren, giúp việc điều chỉnh hướng dây khí nén trở nên đơn giản, không gây xoắn ống hay rò rỉ áp suất.

2. Bảng dữ liệu kỹ thuật chi tiết của Co Nối Khí Nén Pisco PL12-04

Size: Kích thước ống 12mm và ren R1/2

Shape: Thiết kế cong 90 độ tiết kiệm diện tích

Material: Kết hợp vật liệu chống mài mòn hóa lý

Thông số kỹ thuật	Giá trị chi tiết
Mã đặt hàng	0597736
Mã sản phẩm (MPN)	PIS-PL12-04
Hình Dáng thiết kế	Cong 90° (Elbow)
Kích thước Ren Ngoài	R 1/2 inch
Đường kính ống dẫn	12 mm
Thành phần cấu tạo	Nhựa PBT, Đồng Mạ Nikel
Hãng sản xuất	Pisco (Nhật Bản)
Hệ đơn vị đo	Met / Inch (R)
Lớp phủ kim loại	Mạ Nikel chống rỉ sét
Lưu ý hàng hóa	Hàng Nhật Bản chính hãng, chịu áp cực tốt
Nguồn gốc xuất xứ	Nhật Bản

3. Thiết kế đặc trưng và cấu trúc cơ khí của Pisco PL12-04

Đầu nối nhanh Pisco PL12-04 sở hữu cấu tạo tinh xảo nhằm tối ưu hóa sự bền bỉ và thuận tiện:

• Thân co xoay đa hướng: Cấu trúc cho phép phần thân nhựa đen xoay 360 độ quanh trục ren ngay cả khi hệ thống đang vận hành, giúp định vị ống khí 12mm cực kỳ chính xác.
• Cơ chế ngàm kẹp siêu cứng: Ngàm giữ ống được chế tạo để bám chặt vào bề mặt ống dẫn dưới áp suất cao, hạn chế tối đa việc tuột ống ngoài ý muốn.
• Chân ren R1/2 chính xác: Được tiện CNC tỉ mỉ với độ dung sai cực thấp, thường tích hợp sẵn keo làm kín chuyên dụng, giúp mối nối kín khít ngay lập tức.

Sự phối hợp giữa phần nhựa kỹ thuật PBT bền bỉ và phần kim loại mạ nikel mang lại cho linh kiện một tổng thể mạnh mẽ, đậm chất công nghiệp Nhật Bản.

4. Vai trò của vật liệu Nhựa PBT và Đồng Mạ Nikel trong sản phẩm Pisco

Pisco ưu tiên lựa chọn Nhựa PBT và Đồng Mạ Nikel để đối phó với môi trường làm việc khắc nghiệt:

• Nhựa PBT (Polybutylene Terephthalate): Là loại nhựa kỹ thuật có độ bền cơ học cao, chịu nhiệt tốt và không bị biến chất khi tiếp xúc với các loại hóa chất công nghiệp thông thường.
• Đồng mạ Nikel: Gia tăng độ cứng cho chân ren R1/2, ngăn ngừa hoàn toàn tình trạng oxy hóa hoặc rỉ sét khi khí nén chứa hơi ẩm.
• Giảm ma sát bề mặt: Lớp mạ Nikel trơn bóng giúp thao tác vặn ren trở nên nhẹ nhàng, bảo vệ cấu trúc ren của các thiết bị đắt tiền.

5. Hiệu suất chịu áp và cơ chế khóa ống an toàn của đầu nối 90°

Cơ chế vận hành của Pisco PL12-04 chú trọng vào độ ổn định tuyệt đối dưới áp lực cao:

• Tự động khóa ống: Khi đưa ống phi 12mm vào, hệ thống răng kẹp kim loại sẽ tự động bám chặt. Khi áp suất tăng lên, lực giữ ống cũng tự động tăng theo để đảm bảo an toàn.
• Gioăng làm kín cao cấp: Sử dụng vật liệu đàn hồi đặc biệt bên trong, ôm khít lấy thành ống dẫn khí để ngăn chặn mọi khả năng thất thoát áp suất.
• Góc cong 90 độ tối ưu: Giảm thiểu căng thẳng vật lý lên ống dẫn tại các điểm cua, giúp dòng khí lưu thông ổn định mà không bị bóp nghẹt.

6. Điểm qua các dòng đầu nối khí nén Pisco phổ biến hiện nay

Pisco cung cấp đa dạng hệ sinh thái đầu nối để đáp ứng mọi nhu cầu kỹ thuật:

Phân loại theo hình dáng hình học:

• Dòng thẳng (POC): Thích hợp cho các kết nối nối tiếp trên một đường thẳng.
• Dòng cong (PL): Như mã PL12-04, chuyên dụng cho các góc vuông và không gian máy hẹp.

Phân loại theo đặc tính môi trường:

• Dòng tiêu chuẩn (PBT): Phổ biến nhất trong các nhà máy lắp ráp, tự động hóa.
• Dòng inox chịu nhiệt: Dùng cho các ứng dụng thực phẩm hoặc hóa chất ăn mòn mạnh.

7. Đánh giá thế mạnh và những lưu ý khi sử dụng Co Nối Pisco PL12-04

Sản phẩm nào cũng có những đặc tính cần được người dùng nắm rõ:

Ưu điểm nổi trội:

• Tiêu chuẩn chất lượng Nhật Bản: Cam kết độ bền và sự ổn định vượt trội so với các loại đầu nối thông thường.
• Tối ưu không gian: Kiểu dáng cong 90 độ là cứu cánh cho các hệ thống máy móc phức tạp, dày đặc linh kiện.
• Tháo lắp dễ dàng: Không cần bất kỳ công cụ chuyên dụng nào, giúp giảm thời gian bảo trì hệ thống.

Những lưu ý cần thiết:

• Chi phí đầu tư: Giá thành cao hơn dòng phổ thông nhưng mang lại giá trị sử dụng lâu dài và an toàn điện năng.
• Yêu cầu ống dẫn: Ống dẫn 12mm cần được cắt bằng dao chuyên dụng để đảm bảo độ tròn và mặt phẳng tiếp xúc hoàn hảo nhất.

8. Các giải pháp lắp đặt thực tế hiệu quả nhất cho Pisco PL12-04

Với kích thước ống 12mm, đầu nối Pisco PL12-04 thường xuất hiện trong các hệ thống tải lớn:

• Hệ thống máy ép thủy lực-khí nén: Kết nối các đường khí chính vào xilanh có hành trình lớn và lực ép mạnh.
• Máy cắt laser và CNC công nghiệp: Dẫn khí hỗ trợ cắt hoặc khí điều khiển trong các khoang máy có không gian hạn chế.
• Dây chuyền sản xuất bao bì: Sử dụng tại các cụm van đảo chiều trung tâm yêu cầu lưu lượng khí nén lớn ổn định.
• Ngành công nghiệp gỗ và nội thất: Kết nối các thiết bị hút giữ phôi hoặc súng phun sơn áp lực cao.
• Hệ thống làm mát bằng khí: Dẫn khí nén tốc độ cao để làm nguội sản phẩm hoặc làm sạch bề mặt chi tiết máy.

9. Tính ổn định nhiệt và độ bền vật lý của đầu nối nhanh Pisco

Được chế tạo từ nhựa PBT cao cấp, Pisco PL12-04 hoạt động bền bỉ trong dải nhiệt rộng:

Linh kiện duy trì trạng thái làm việc ổn định trong ngưỡng từ 0°C đến 60°C. Ở nhiệt độ này, các thành phần nhựa không bị giòn gãy và gioăng cao su bên trong luôn giữ được độ co giãn cần thiết để làm kín. Đối với các môi trường có sự biến động nhiệt độ mạnh, người vận hành nên kiểm tra định kỳ các khớp nối để đảm bảo nhựa không bị lão hóa nhanh hơn dự kiến.

10. Quy trình lắp đặt tiêu chuẩn cho đầu nối nhanh cong 90°

Tuân thủ các bước sau để đạt hiệu quả kỹ thuật tối ưu nhất:

Các bước thực hiện:

• Chuẩn bị đầu ống: Sử dụng dao cắt ống chuyên dụng để cắt ống 12mm vuông góc. Tránh dùng kéo thủ công vì dễ làm bẹt đầu ống dẫn.
• Lắp đặt phần ren: Vặn chân ren R1/2 vào thiết bị. Nhờ lớp keo sẵn, bạn chỉ cần siết lực vừa đủ, không nên siết quá mạnh gây hỏng ren máy.
• Kết nối ống khí: Đẩy mạnh ống 12mm vào sâu bên trong cho đến khi cảm thấy ngàm đã ngậm chặt. Kéo nhẹ ống ra để kiểm tra độ chắc chắn.

Lưu ý hiện trường:

• Luôn xả sạch áp suất khí nén trong đường ống trước khi thực hiện thao tác tháo ống ra khỏi đầu nối.
• Để một khoảng chùng vừa đủ cho ống khí giúp khớp xoay 90 độ hoạt động linh hoạt, tránh tình trạng căng ống gây nứt cổ nối.

11. Hướng dẫn kiểm tra và nhận diện linh kiện Pisco chính hãng

Để tránh mua phải hàng nhái kém chất lượng, khách hàng nên lưu ý các chi tiết:

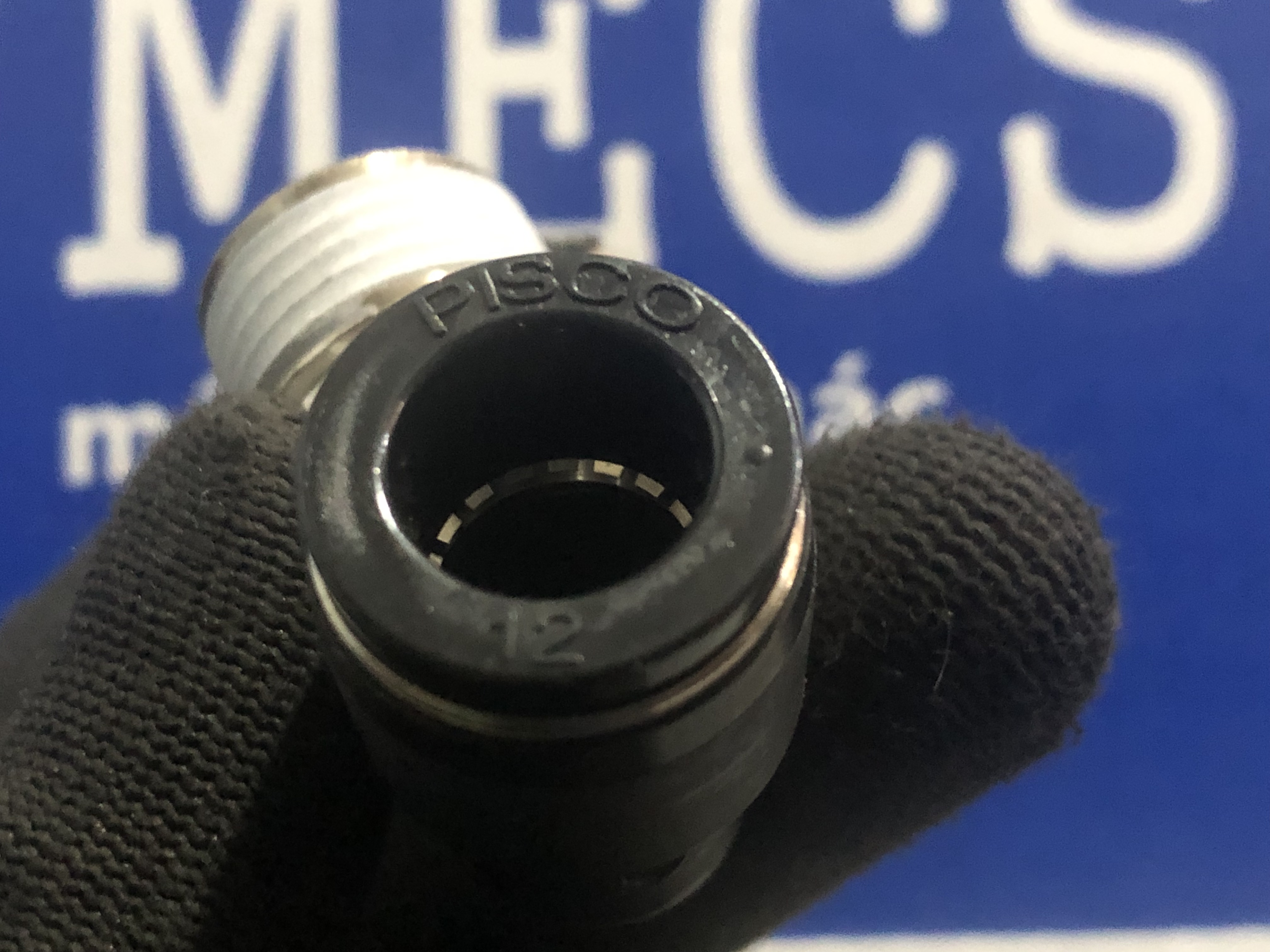

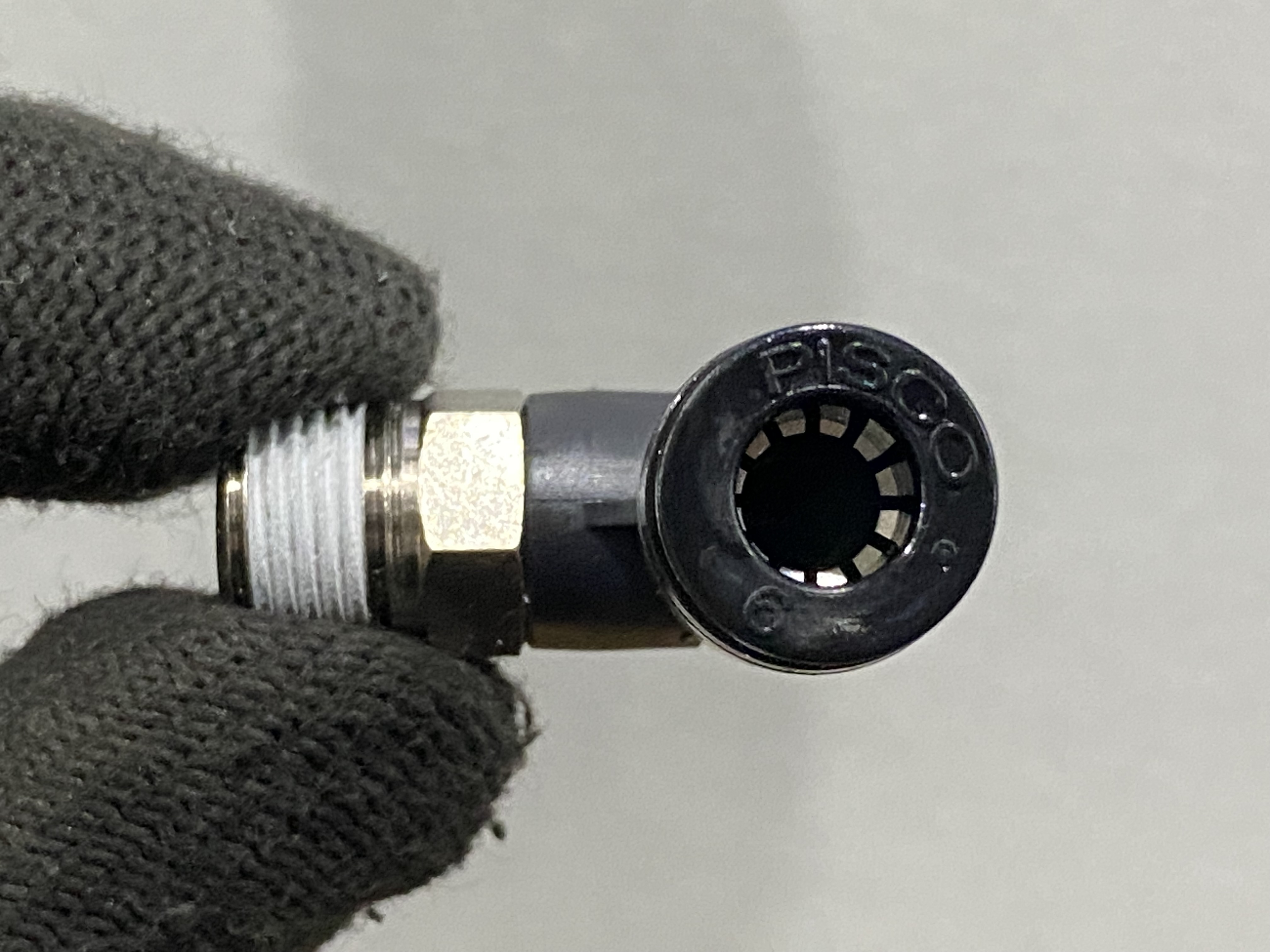

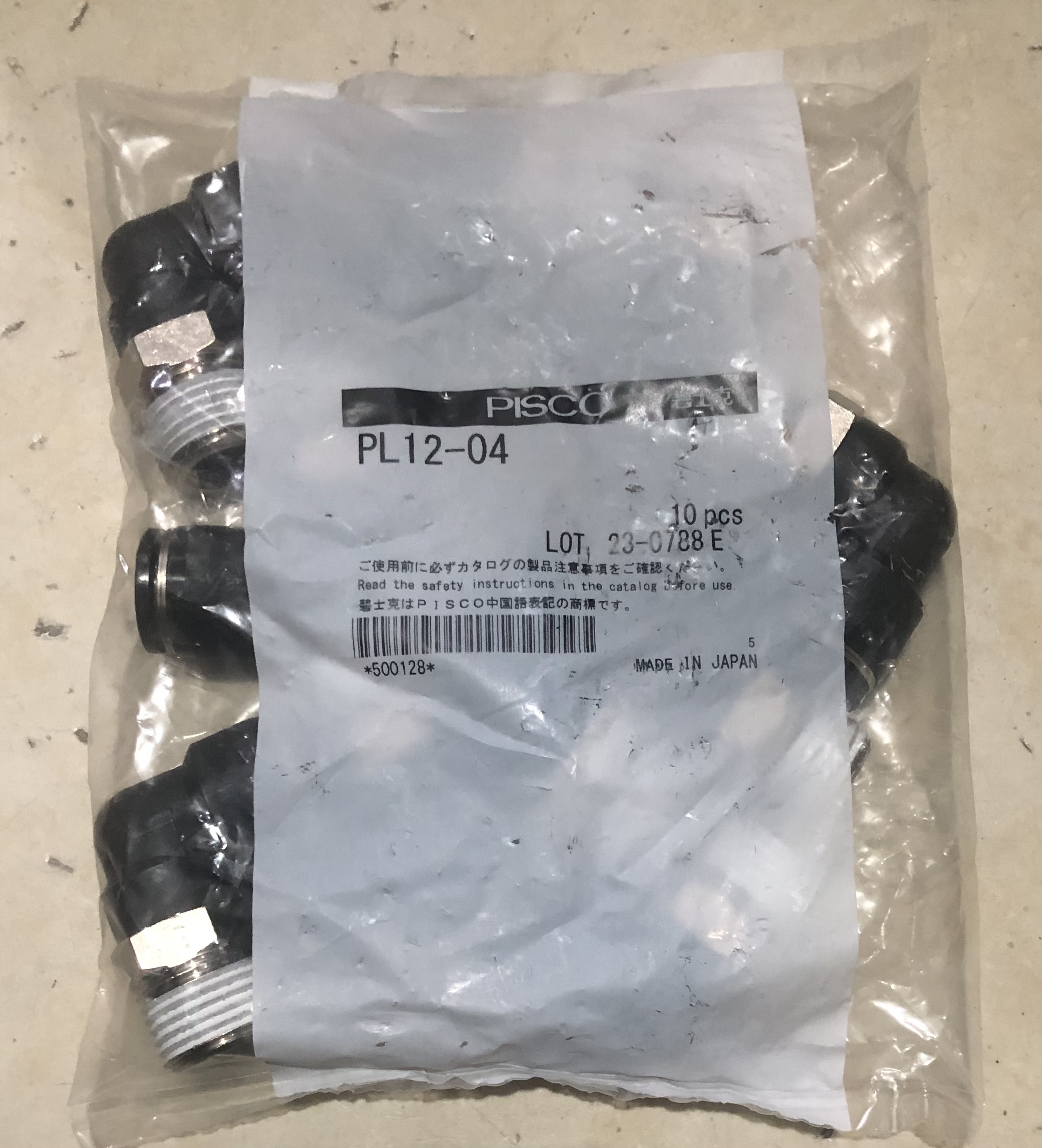

• Dấu hiệu thương hiệu: Chữ PISCO và mã sản phẩm PL12-04 được khắc laser rõ nét, tinh xảo trên thân nhựa hoặc vòng nhấn.
• Chất lượng hoàn thiện: Nhựa PBT chính hãng có màu đen đồng nhất, bề mặt mịn màng; phần đồng mạ nikel sáng bóng không vết rỗ.
• Cảm giác vận hành: Vòng nhấn của hàng thật rất nhạy, lực nhấn vừa phải nhưng ngàm giữ ống lại cực kỳ chắc chắn.

12. Thông tin chi phí và địa chỉ phân phối đầu nối Pisco đáng tin cậy

a. Giá bán tham khảo Đầu Nối Nhanh Khí Nén Pisco PL12-04: 93,759 đ / Cái (Giá đã bao gồm VAT)

Ghi chú: Đơn giá có thể thay đổi dựa trên biến động thị trường hoặc số lượng đặt hàng cụ thể. Vui lòng liên hệ Mecsu để nhận báo giá chính xác nhất tại thời điểm hiện tại.

b. Tại sao nên chọn mua hàng tại Mecsu?

• Cam kết nguồn gốc: Mecsu cung cấp sản phẩm Pisco chính ngạch, đầy đủ giấy tờ chứng nhận từ nhà sản xuất Nhật Bản.
• Hỗ trợ kỹ thuật chuyên sâu: Tư vấn giải pháp lắp đặt tối ưu cho từng hệ thống khí nén cụ thể của khách hàng.

MUA THÊM NHIỀU LOẠI ĐẦU NỐI KHÍ NÉN VÀ PHỤ KIỆN PISCO TẠI MECSU

13. Các câu hỏi thường gặp về đầu nối nhanh khí nén Pisco PL12-04

a. Tôi có thể dùng model PL12-04 này cho hệ thống dẫn nước nóng không?

Sản phẩm này được thiết kế ưu tiên cho không khí nén khô. Đối với môi trường nước nóng hoặc hóa chất, bạn nên chuyển sang sử dụng dòng Sus316 hoặc dòng chuyên dụng cho chất lỏng của Pisco để đảm bảo an toàn.

b. Làm thế nào để xoay hướng đầu nối sau khi đã vặn chặt ren R1/2?

Bạn không cần nới lỏng ren. Thiết kế của Pisco cho phép phần thân nhựa xoay quanh chân đồng một cách độc lập. Chỉ cần dùng tay xoay nhẹ phần thân nhựa về hướng mong muốn là được.

c. Áp suất hoạt động tối đa của sản phẩm này là bao nhiêu?

Thông thường, các đầu nối Pisco chịu được áp suất vận hành ổn định ở mức 0.9 MPa. Tuy nhiên, giới hạn an toàn thực tế còn phụ thuộc vào khả năng chịu áp của ống dẫn khí 12mm mà bạn đang dùng.

d. Có cần bôi thêm cao su non (băng tan) vào chân ren không?

Phần lớn các sản phẩm mã PL của Pisco đã có sẵn lớp keo niêm phong trắng trên ren. Bạn có thể lắp trực tiếp vào cổng ren của máy mà không cần thêm băng tan, vừa nhanh gọn vừa sạch sẽ.

e. Nếu không tháo được ống ra dù đã nhấn vòng nhựa, tôi nên làm gì?

Hãy kiểm tra xem áp suất trong ống đã được xả hết chưa. Nếu đã xả hết, hãy thử đẩy ống vào sâu thêm một chút rồi mới nhấn vòng nhựa đen và đồng thời rút ống ra ngoài.

14. Dịch vụ hỗ trợ kỹ thuật và cung ứng linh kiện từ Mecsu

Mecsu không chỉ cung cấp linh kiện lẻ mà còn mang tới giải pháp tổng thể cho hệ thống tự động hóa của bạn. Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi sẵn sàng hỗ trợ bạn tính toán lưu lượng và lựa chọn đầu nối PL12-04 sao cho đạt hiệu suất truyền dẫn cao nhất. Dù công trình của bạn ở bất cứ đâu, hệ thống giao vận chuyên nghiệp của Mecsu luôn đảm bảo hàng hóa đến tay khách hàng đúng hạn với chất lượng hoàn hảo.

Địa chỉ tổng kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài tư vấn: 1800 8137

Hộp thư báo giá: [email protected]

Tra cứu sản phẩm tại: mecsu.vn

15. Lời khuyên vận hành và kinh nghiệm thực tế từ chuyên gia Mecsu

a. Hệ quả từ việc lắp đặt linh kiện không đồng bộ

Nhiều đơn vị sản xuất sử dụng các loại đầu nối giá rẻ dẫn đến tình trạng xì khí li ti tại các khớp nối lớn như phi 12mm. Điều này khiến máy nén khí phải bù áp liên tục, gây hao tổn điện năng đáng kể. Việc đồng bộ hóa hệ thống bằng đầu nối Pisco PL12-04 đã giúp nhiều doanh nghiệp giảm tới 20% chi phí năng lượng vận hành và loại bỏ hoàn toàn các sự cố dừng máy do tuột ống khí.

b. Quan điểm từ chuyên gia kỹ thuật

“Trong các hệ thống khí nén công nghiệp, sự chắc chắn ở các điểm nối lớn là cực kỳ quan trọng. Lựa chọn Pisco PL12-04 chính là đầu tư vào sự an tâm và hiệu quả lâu dài cho toàn bộ hệ thống sản xuất của bạn.”— Trưởng bộ phận tư vấn giải pháp tự động hóa tại Mecsu.

c. Nguồn tài liệu kỹ thuật tham khảo

Các dữ liệu trong bài viết được tổng hợp từ:

• Catalogue chính thức về thiết bị khí nén từ Pisco Japan.
• Tiêu chuẩn quốc tế ISO cho các linh kiện truyền động khí nén.
• Báo cáo thực tế từ các dự án lắp đặt hệ thống khí nén tại các khu công nghiệp đối tác của Mecsu.

Bản quyền nội dung: Ban biên tập Mecsu

Chúng tôi cam kết mang lại sự minh bạch và giá trị thực tế cho ngành thiết bị công nghiệp Việt Nam.

(Khám phá thêm về quy trình quản lý chất lượng tại Trang thông tin Mecsu)

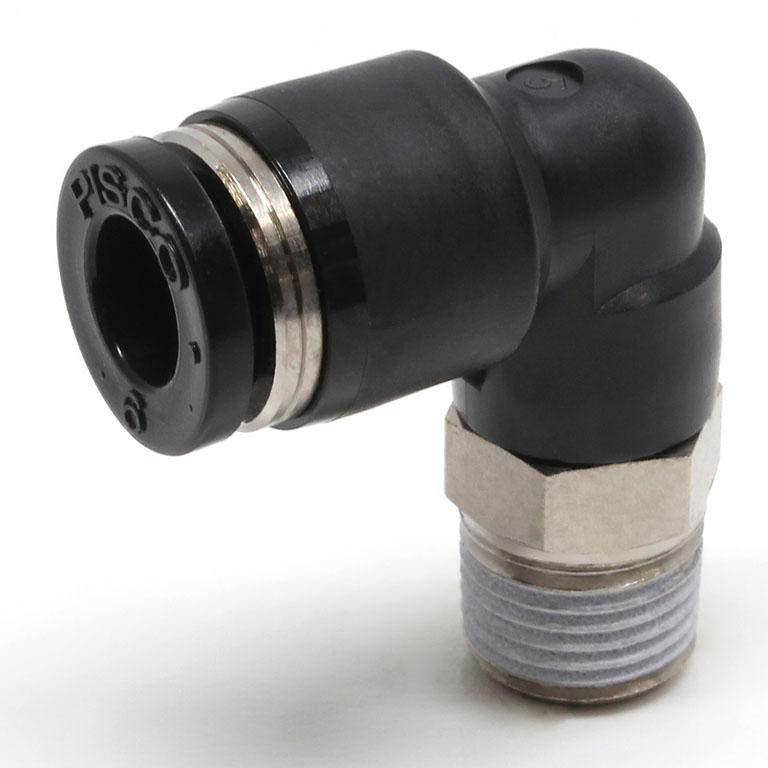

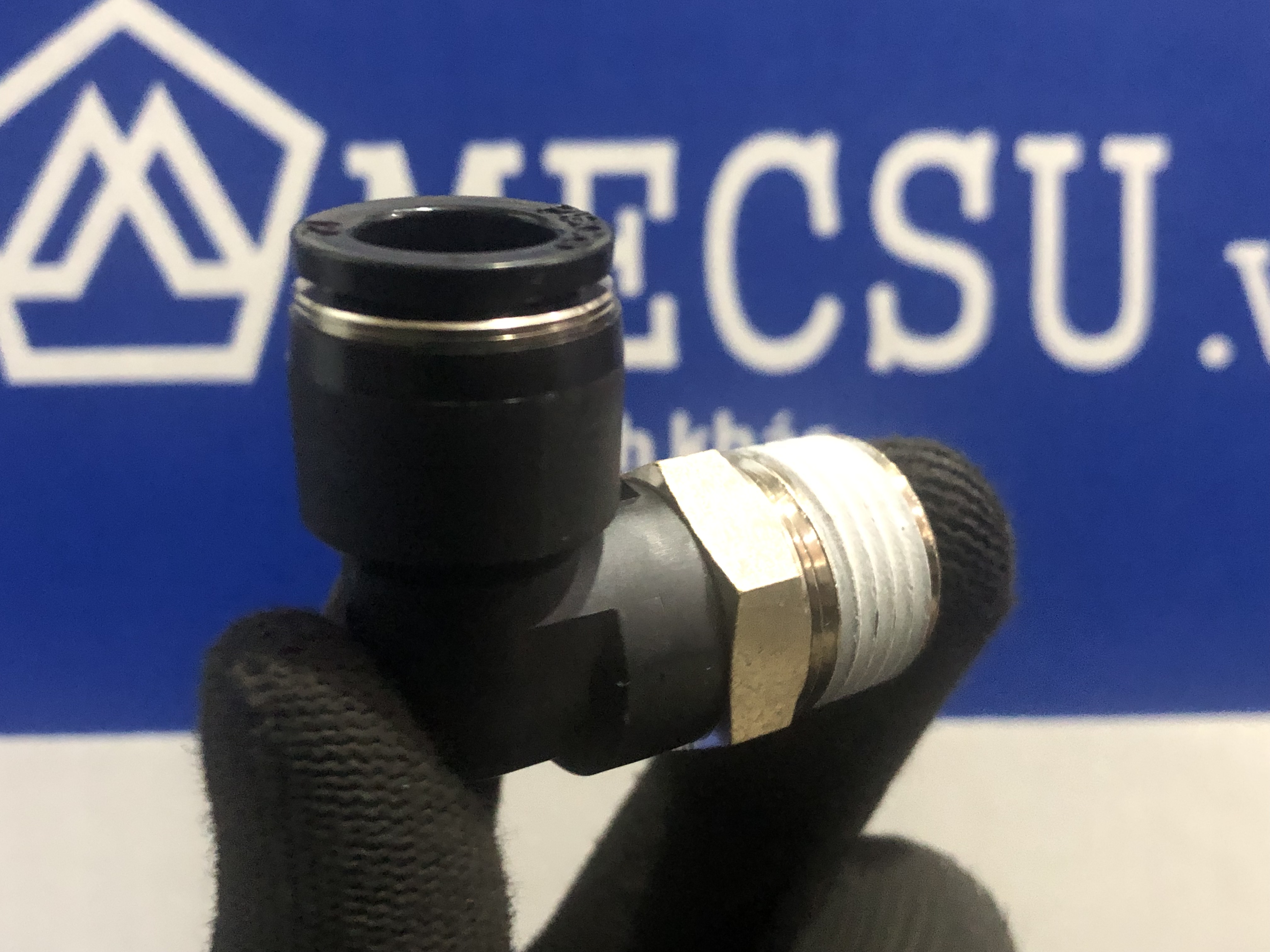

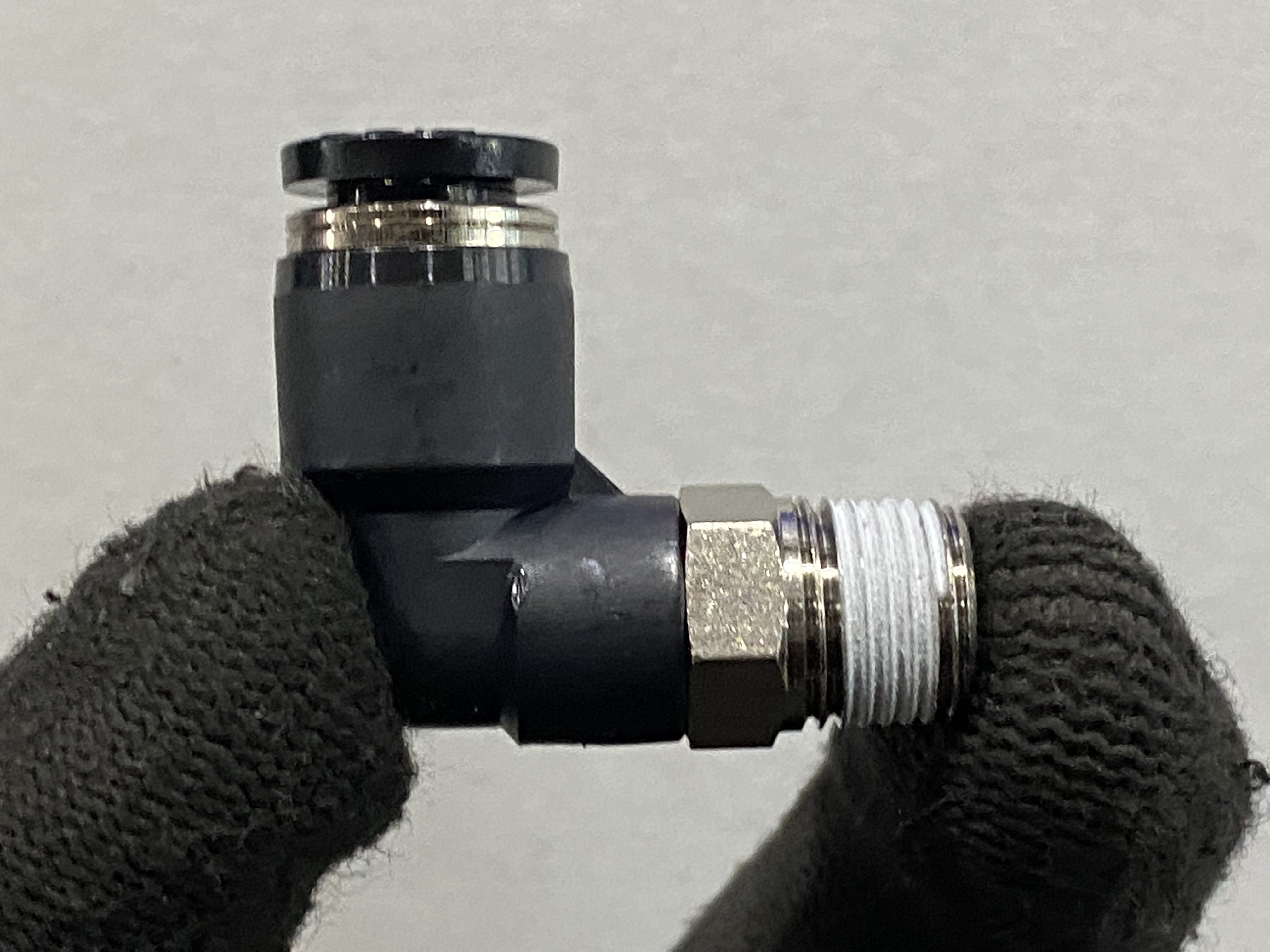

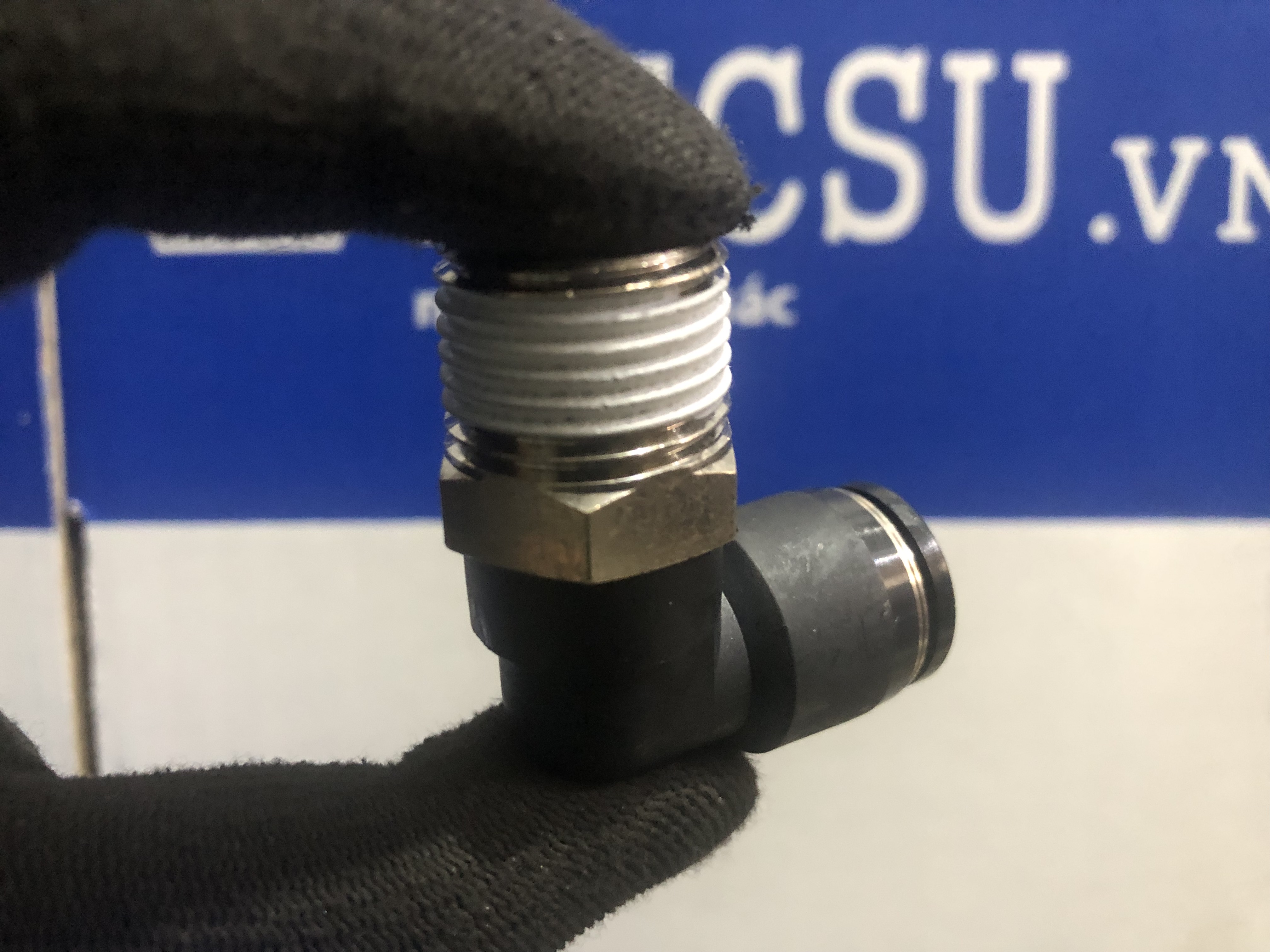

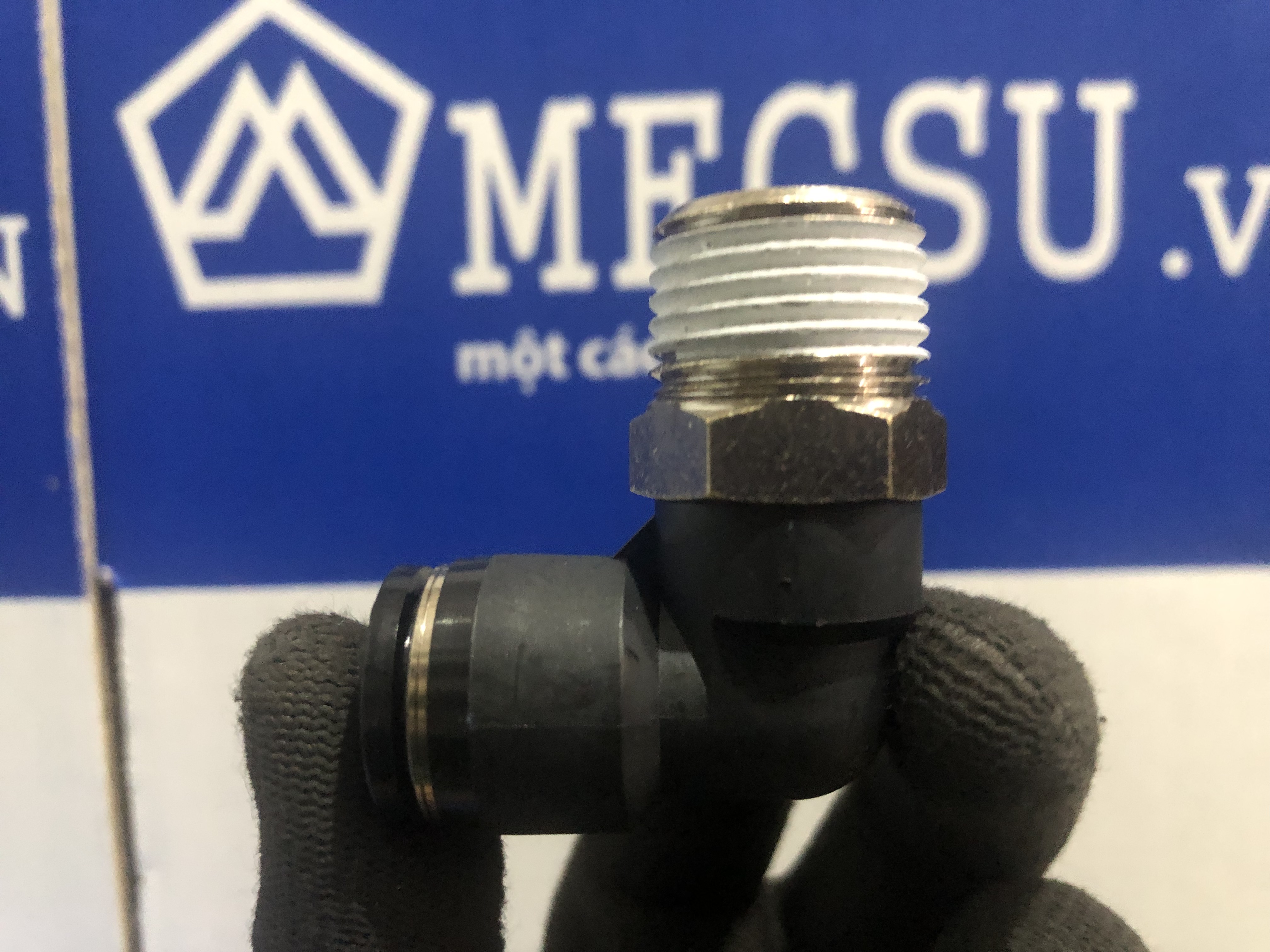

Ghi chú: Hình ảnh mang tính minh họa chung cho dòng sản phẩm co nối Pisco. Vui lòng kiểm tra kỹ mã MPN PIS-PL12-04 để đảm bảo nhận đúng kích thước ống 12mm và ren R1/2 khi đặt mua.
