Gối Đỡ Vòng Bi KOYO UCP 206 (d30)

Mục Lục Nội Dung

1. 1. Tổng quan về Gối Đỡ Vòng Bi KOYO UCP 206 (d30)
2. 2. Bảng thông số kỹ thuật Gối đỡ KOYO UCP 206 Mecsu
3. 3. Cấu tạo và đặc tính của gối đỡ chân đế UCP
4. 4. Giải mã mã hiệu UCP 206 và kích thước trục 30mm
5. 5. Chất lượng thép và công nghệ luyện kim của KOYO
6. 6. Về thương hiệu KOYO (JTEKT Corporation)
7. 7. Ưu điểm và nhược điểm của gối đỡ trục KOYO
8. 8. Ứng dụng thực tế: Từ máy nông nghiệp đến băng tải
9. 9. So sánh Gối đỡ KOYO UCP 206 và Gối đỡ Trung Quốc
10. 10. Hướng dẫn lắp đặt gối đỡ trục ngang đúng kỹ thuật
11. 11. Cách nhận biết Gối đỡ KOYO Nhật Bản chính hãng
12. 12. Cập nhật giá bán Gối Đỡ KOYO UCP 206 & Địa chỉ mua hàng
13. 13. Những câu hỏi thường gặp (FAQ) về gối đỡ bạc đạn UCP
14. 14. Kênh tư vấn và hỗ trợ kỹ thuật tại Mecsu
15. 15. Mẹo tra mỡ bôi trơn để tăng tuổi thọ vòng bi

1. Tổng quan về Gối Đỡ Vòng Bi KOYO UCP 206 (d30)

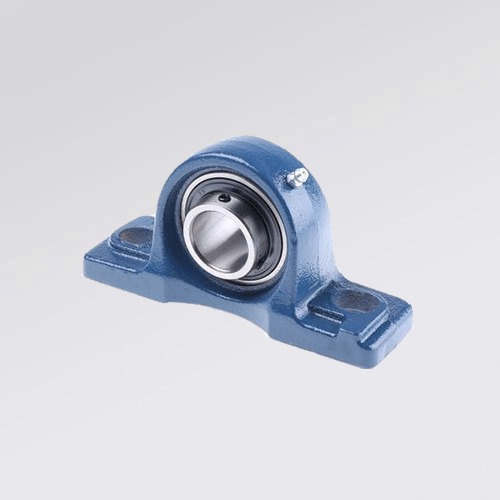

Gối Đỡ Vòng Bi KOYO UCP 206 (dành cho trục 30mm) là dòng sản phẩm gối đỡ trục cao cấp đến từ thương hiệu KOYO – trực thuộc tập đoàn JTEKT Nhật Bản. Đây là giải pháp tối ưu cho các ứng dụng đỡ trục quay theo phương nằm ngang, nơi yêu cầu độ chính xác cao, khả năng chịu tải ổn định và vận hành êm ái.

Khác với các loại gối đỡ giá rẻ, sản phẩm của KOYO nổi tiếng với độ bền vượt trội nhờ công nghệ luyện kim tiên tiến và thiết kế phớt chắn bụi kín khít. UCP 206 được sử dụng rộng rãi như một bộ phận không thể thiếu trong các hệ thống băng chuyền, máy quạt công nghiệp, và các dây chuyền sản xuất tự động hóa.

2. Bảng thông số kỹ thuật Gối đỡ KOYO UCP 206 Mecsu

Dưới đây là các thông số kỹ thuật chi tiết giúp kỹ sư thiết kế và bảo trì lựa chọn chính xác:

Đặc tính kỹ thuật	Thông số chi tiết
Mã đặt hàng (SKU)	0595036
Mã MPN	KOY-UCP206
Thương hiệu	KOYO (Nhật Bản)
Đường Kính Trong (d)	30 mm
Chiều Cao Tâm Trục (h)	42.9 mm
Tổng Chiều Dài Đế (L)	165 mm
Khoảng Cách 2 Tâm Lỗ (e)	121 mm
Kích Thước Bulong Đế	M14
Vật Liệu Vỏ	Gang Đúc (Cast Iron)
Loại Gối Đỡ	UCP (Chân đế Omega)

3. Cấu tạo và đặc tính của gối đỡ chân đế UCP

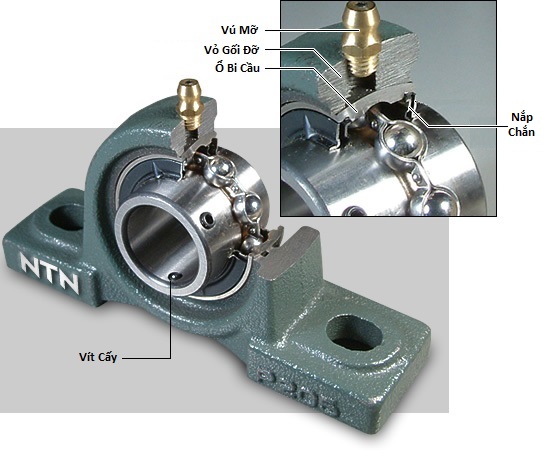

Bộ gối đỡ KOYO UCP 206 là sự kết hợp hoàn hảo giữa hai thành phần chính:

• Vỏ gối (Housing P206): Được đúc từ gang cầu chất lượng cao, có hình dáng Omega (chân đế) vững chãi. Vỏ gối được sơn phủ lớp bảo vệ màu xanh đặc trưng của KOYO, giúp chống lại sự ăn mòn của môi trường. Trên vỏ có tích hợp vú mỡ để tra dầu bôi trơn định kỳ.
• Vòng bi (Insert Bearing UC206): Là loại bạc đạn cầu rãnh sâu có bề mặt ngoài hình cầu (spherical outer ring). Thiết kế này cho phép vòng bi tự lựa (tự xoay nhẹ) trong vỏ gối để bù trừ sự sai lệch trục trong quá trình lắp đặt hoặc vận hành.
• Cơ chế khóa trục: Sử dụng hai vít lục giác chìm (set screws) trên vành trong của bạc đạn để ghim chặt vào trục, ngăn chặn hiện tượng trượt trục.

4. Giải mã mã hiệu UCP 206 và kích thước trục 30mm

Hiểu đúng mã số giúp bạn tránh mua nhầm quy cách:

• UCP: Ký hiệu của dòng gối đỡ có hình dáng chân đế (Pillow Block), dùng để bắt vít cố định xuống sàn hoặc khung máy theo phương nằm ngang.
• 2: Ký hiệu của series tải trọng hạng nhẹ/trung bình (Standard duty), phù hợp cho hầu hết các ứng dụng công nghiệp thông thường.
• 06: Mã kích thước đường kính trong (lỗ trục). Cách tính: 06 x 5 = 30 mm. Như vậy, gối đỡ này chuyên dụng cho trục dẫn hướng phi 30.

5. Chất lượng thép và công nghệ luyện kim của KOYO

Điều làm nên tên tuổi của KOYO chính là chất liệu. Vòng bi bên trong được chế tạo từ thép GCr15 (thép chịu lực crom carbon cao) đã qua quy trình nhiệt luyện độc quyền. Điều này giúp viên bi và rãnh bi có độ cứng bề mặt cực cao, chống mài mòn, nhưng lõi vẫn giữ được độ dẻo dai để chịu tải trọng va đập. Hệ thống phớt chắn bụi của KOYO cũng được đánh giá là kín khít hàng đầu, ngăn chặn bụi bẩn và nước xâm nhập vào rãnh bi.

6. Về thương hiệu KOYO (JTEKT Corporation)

KOYO là thương hiệu vòng bi lừng danh của Nhật Bản, thành lập từ năm 1921. Hiện nay, KOYO thuộc tập đoàn JTEKT Corporation. Các sản phẩm của KOYO được tin dùng trên toàn thế giới, từ ngành công nghiệp ô tô, hàng không vũ trụ đến các máy móc nông nghiệp. Tại Việt Nam, gối đỡ KOYO là “tiêu chuẩn vàng” cho sự bền bỉ và ổn định.

7. Ưu điểm và nhược điểm của gối đỡ trục KOYO

Ưu điểm:

• Độ chính xác cao: Giúp trục quay êm, giảm tiếng ồn và rung động tối đa.
• Tự lựa tâm: Dễ dàng lắp đặt ngay cả khi trục và bệ đỡ không thẳng hàng tuyệt đối.
• Tuổi thọ dài: Chất thép tốt và phớt chắn bụi kép giúp kéo dài thời gian bảo trì.
• Thương hiệu uy tín: Dễ dàng tìm mua và thay thế linh kiện.

Nhược điểm:

• Giá thành: Cao hơn so với các thương hiệu Trung Quốc hoặc Đài Loan.
• Vỏ gang: Chịu nén tốt nhưng chịu va đập kém (giòn), cần tránh dùng búa đập mạnh trực tiếp vào vỏ khi lắp.

8. Ứng dụng thực tế: Từ máy nông nghiệp đến băng tải

Kích thước trục 30mm (UCP 206) là một trong những kích thước phổ biến nhất, xuất hiện trong:

• Hệ thống băng tải (Conveyor): Đỡ các trục rulo kéo tải trong dây chuyền sản xuất thực phẩm, đóng gói, khai thác đá.
• Máy nông nghiệp: Trục quay của máy gặt đập liên hợp, máy xát gạo, máy nghiền thức ăn chăn nuôi.
• Hệ thống thông gió: Đỡ trục cánh quạt công nghiệp cỡ lớn.
• Ngành rửa xe: Hệ thống trục quay trong các máy rửa xe tự động.
• Máy chế biến gỗ: Trục lưỡi bào, trục chà nhám.

9. So sánh Gối đỡ KOYO UCP 206 và Gối đỡ Trung Quốc

Tại sao giá gối đỡ KOYO lại cao hơn gối đỡ “noname” gấp 2-3 lần?

Tiêu chí	Gối Đỡ KOYO (Nhật Bản)	Gối Đỡ Giá Rẻ (Trung Quốc)
Độ êm ái	Rất êm, ít rung động	Thường có tiếng ồn khi quay nhanh
Tuổi thọ	Cao, hoạt động liên tục bền bỉ	Thấp, nhanh bị rơ lắc hoặc kẹt bi
Phớt chắn bụi	Kín khít, cao su đàn hồi tốt	Lỏng lẻo, nhanh bị lão hóa
Vỏ gang	Đúc sắc sảo, sơn dày	Bề mặt sần sùi, sơn mỏng dễ rỉ

Kết luận: Nếu máy móc hoạt động cường độ cao hoặc nằm ở vị trí khó thay thế, hãy chọn KOYO để “mua sự an tâm”.

10. Hướng dẫn lắp đặt gối đỡ trục ngang đúng kỹ thuật

Lắp đặt sai cách là nguyên nhân hàng đầu gây hỏng vòng bi sớm:

Quy trình chuẩn:

• Bước 1: Làm sạch bề mặt trục và bệ đỡ. Kiểm tra trục 30mm không bị mòn khuyết hay cong vênh.
• Bước 2: Luồn gối đỡ vào trục. Đặt gối lên bệ máy.
• Bước 3: Xỏ bu lông M14 vào chân đế nhưng chưa siết chặt. Căn chỉnh trục cho đồng tâm, quay thử trục bằng tay xem có nhẹ nhàng không.
• Bước 4: Siết chặt bu lông chân đế.
• Bước 5: Dùng lục giác siết chặt 2 vít trí (set screws) trên vòng trong bạc đạn để khóa chết trục.

11. Cách nhận biết Gối đỡ KOYO Nhật Bản chính hãng

Để tránh mua phải hàng giả, hãy lưu ý:

• Bao bì: Hộp giấy KOYO có màu xanh dương/trắng sắc nét, logo JTEKT rõ ràng.
• Chữ khắc: Trên vỏ gối và vòng bi có khắc chìm tên thương hiệu KOYO và mã số sản phẩm (VD: KOYO P206, KOYO UC206). Chữ khắc mảnh, sắc sảo, không bị nhòe.
• Độ hoàn thiện: Vỏ gang láng mịn, lớp sơn đều màu. Vòng bi quay êm tay, không bị sượng.

12. Cập nhật giá bán Gối Đỡ KOYO UCP 206 & Địa chỉ mua hàng

a. Giá bán tham khảo tại Mecsu: 295,931 đ / Cái

Đây là mức giá cạnh tranh cho sản phẩm chính hãng nhập khẩu. Mecsu cung cấp đầy đủ chứng từ CO/CQ cho các đơn hàng dự án, nhà máy.

b. Tại sao chọn Mecsu?

• Hàng sẵn kho: Luôn có sẵn số lượng lớn các size UCP, UCF, UCFL…
• Cam kết chất lượng: Đền bù gấp đôi nếu phát hiện hàng giả.

ĐẶT MUA GỐI ĐỠ KOYO UCP 206 CHÍNH HÃNG TẠI ĐÂY

13. Những câu hỏi thường gặp (FAQ) về gối đỡ bạc đạn UCP

13.1. Tốc độ quay tối đa của UCP 206 là bao nhiêu?

Với bôi trơn bằng mỡ tiêu chuẩn, gối đỡ UCP 206 có thể hoạt động ổn định ở tốc độ khoảng 3000 – 4000 vòng/phút. Nếu chạy tốc độ cao hơn, cần chế độ bôi trơn đặc biệt hoặc chọn loại vòng bi chuyên dụng.

13.2. Tôi có thể chỉ thay vòng bi bên trong mà giữ lại vỏ gối không?

Được. Gối đỡ UCP 206 thực chất gồm vỏ P206 và ruột UC206. Nếu vỏ gối còn tốt (không nứt vỡ, lỏng lưng), bạn chỉ cần mua vòng bi UC 206 về thay thế để tiết kiệm chi phí.

13.3. Nên dùng loại mỡ nào để bơm cho gối đỡ này?

Nên sử dụng mỡ bôi trơn gốc Lithium đa dụng (Lithium base grease) có cấp độ NLGI 2 hoặc 3. Tránh trộn lẫn các loại mỡ khác gốc nhau vì có thể làm mất tác dụng bôi trơn.

14. Kênh tư vấn và hỗ trợ kỹ thuật tại Mecsu

Nếu bạn cần tư vấn chọn mã gối đỡ hoặc hỗ trợ kỹ thuật, vui lòng liên hệ:

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Mẹo tra mỡ bôi trơn để tăng tuổi thọ vòng bi

“Thừa mỡ cũng hại như thiếu mỡ”.

“Khi bơm mỡ bảo dưỡng, chỉ nên bơm lượng vừa đủ (khoảng 30-50% khoảng trống bên trong gối). Bơm quá đầy sẽ làm tăng ma sát nhớt, gây nóng vòng bi và phá hỏng phớt chắn dầu. Hãy bơm từ từ cho đến khi thấy lớp mỡ cũ hơi trồi ra ở mép phớt thì dừng lại.”
— Kỹ sư bảo trì Mecsu chia sẻ.
