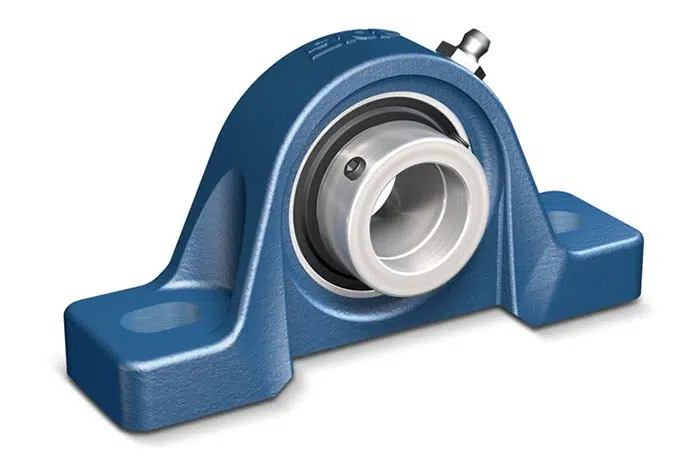

1. Tổng quan về Gối Đỡ Vòng Bi SKF UCP 204

Gối Đỡ Vòng Bi SKF UCP 204 là dòng sản phẩm gối đỡ trục (Bearing Unit) cao cấp đến từ thương hiệu số 1 thế giới – SKF. Được thiết kế chuyên dụng để cố định và nâng đỡ các trục quay có đường kính 20mm theo phương nằm ngang. Sản phẩm là sự kết hợp hoàn hảo giữa vỏ gối bằng gang đúc nguyên khối chắc chắn và vòng bi cầu (bạc đạn) bên trong có khả năng tự lựa.

Khác với các dòng gối đỡ phổ thông, SKF UCP 204 mang lại độ chính xác cực cao, giảm thiểu ma sát và tiếng ồn khi vận hành ở tốc độ cao (lên đến 6500 vòng/phút). Đây là linh kiện “trái tim” giúp các hệ thống băng tải, quạt công nghiệp hay máy đóng gói vận hành trơn tru, bền bỉ mà không cần bảo trì thường xuyên.

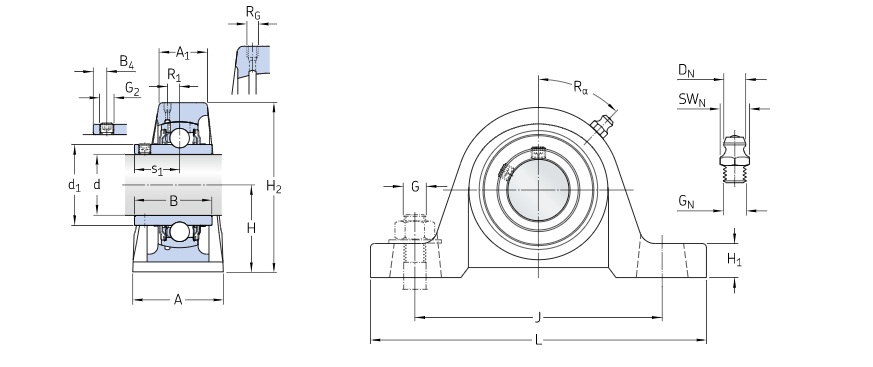

2. Bảng thông số kỹ thuật Gối đỡ SKF UCP 204 Mecsu

Dưới đây là các thông số kỹ thuật chi tiết, quý khách vui lòng đối chiếu với kích thước trục và bệ máy:

Đặc tính kỹ thuật	Thông số chi tiết
Mã đặt hàng (SKU)	0631116
Mã MPN	SKF-UCP-204
Thương hiệu	SKF (Thụy Điển)
Đường Kính Trong (d)	20 mm
Chiều Cao Tâm Trục (H)	33.3 mm
Tổng Chiều Dài (L)	127 mm
Khoảng Cách Lỗ Vít (J)	Min 90 mm – Max 100mm (Chuẩn 95mm)
Size Bulong Đế	M10 (10 mm)
Tải Trọng Động (C)	12.7 kN
Tải Trọng Tĩnh (C0)	6.7 kN
Tốc Độ Giới Hạn	6500 vòng/phút
Vật Liệu Vỏ	Gang đúc (Cast Iron)
Tiêu Chuẩn	JIS

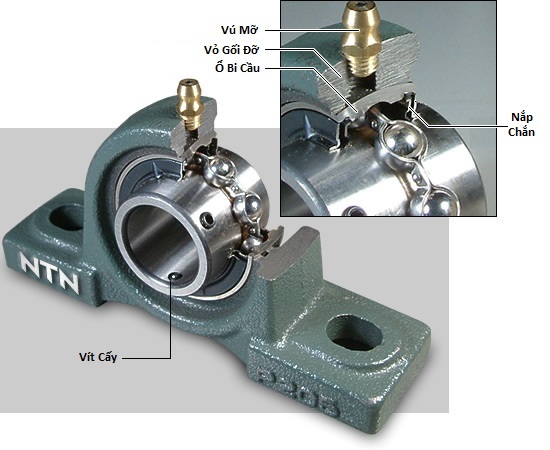

3. Cấu tạo và đặc điểm của bộ gối đỡ UCP chân đế

Bộ gối đỡ SKF UCP 204 được cấu thành từ các bộ phận chính sau:

• Vỏ gối (Housing P204): Được đúc bằng gang cầu chất lượng cao, hình dáng Omega (chân đế) vững chắc. Vỏ được sơn phủ lớp bảo vệ màu xanh đặc trưng của SKF giúp chống rỉ sét.
• Vòng bi (Insert Bearing UC204): Vòng bi cầu rãnh sâu có bề mặt ngoài hình cầu, giúp nó có khả năng tự lựa (tự chỉnh tâm) để bù trừ sự sai lệch nhỏ của trục quay.
• Phớt chắn dầu: Hệ thống phớt chặn cao su và nắp chắn kim loại giúp giữ mỡ bôi trơn bên trong và ngăn bụi bẩn xâm nhập, phù hợp môi trường công nghiệp bụi bặm.
• Vú mỡ: Tích hợp trên thân gối, cho phép bơm bổ sung mỡ bôi trơn định kỳ mà không cần tháo rời gối đỡ.
• Vít trí (Grub screw): Dùng để khóa chặt trục vào vòng trong của bạc đạn, chống trượt dọc trục.

4. Giải mã ký hiệu UCP 204 và kích thước trục 20mm

Việc đọc hiểu mã số giúp bạn tránh mua nhầm quy cách:

• UCP: Ký hiệu của dòng gối đỡ có hình dáng chân đế (Pillow Block), thường được bắt vít xuống sàn hoặc khung máy theo phương nằm ngang.
• 2: Ký hiệu của series tải trọng hạng nhẹ/trung bình (Light/Standard duty), phù hợp cho hầu hết các ứng dụng thông thường.
• 04: Mã kích thước đường kính trong (lỗ trục). Cách tính: 04 x 5 = 20 mm. Như vậy, gối đỡ này lắp vừa khít cho trục dẫn hướng phi 20.

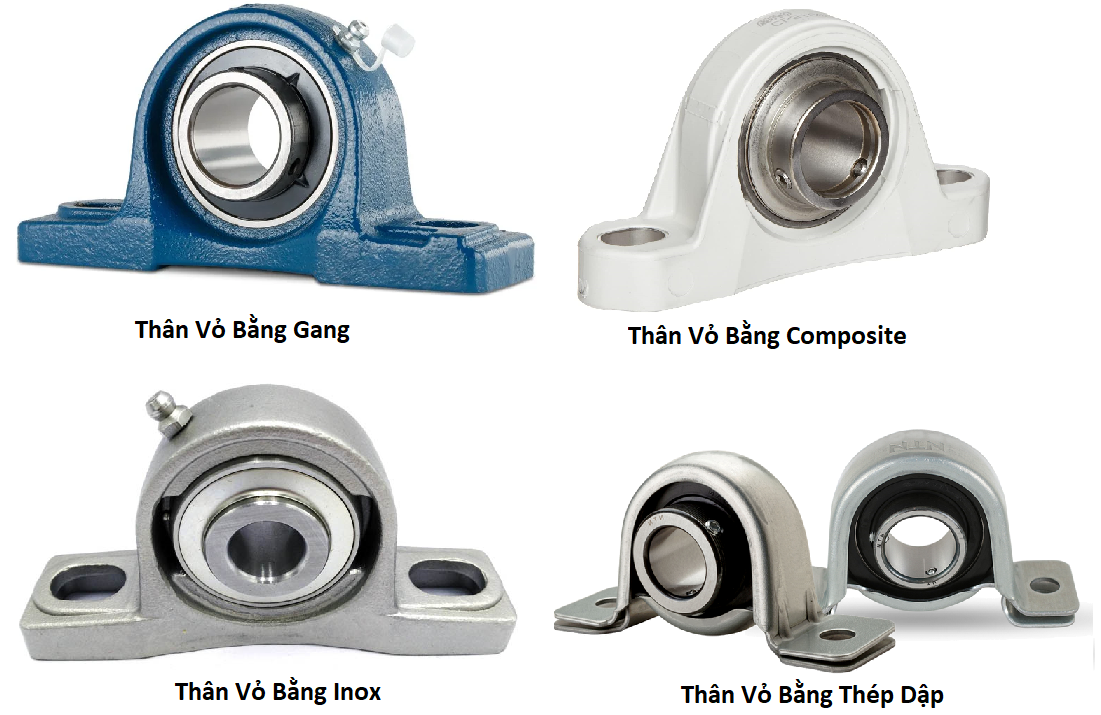

5. Vật liệu Gang đúc và Thép chịu lực SKF

Đẳng cấp của SKF nằm ở công nghệ vật liệu.

• Vỏ Gang: Được xử lý nhiệt để đạt độ cứng tối ưu, khả năng hấp thụ rung động cực tốt, giúp máy chạy êm hơn so với các loại vỏ thép dập rẻ tiền.
• Thép vòng bi: Sử dụng thép Carbon Crom có độ tinh khiết cao, qua quy trình nhiệt luyện độc quyền của SKF, mang lại khả năng chịu tải mỏi (Fatigue Load Limit) lên tới 0.285 kN và tuổi thọ hoạt động bền bỉ gấp nhiều lần vòng bi thường.

6. Về thương hiệu vòng bi SKF (Thụy Điển)

Thành lập từ năm 1907, SKF (Svenska Kullagerfabriken) là “ông vua” trong ngành công nghiệp vòng bi toàn cầu. Các sản phẩm gối đỡ của SKF luôn là chuẩn mực về độ chính xác, hiệu suất và độ tin cậy. Dù giá thành cao hơn các thương hiệu từ Trung Quốc hay Nhật Bản, nhưng SKF giúp doanh nghiệp tiết kiệm chi phí khổng lồ nhờ giảm thiểu thời gian ngừng máy (downtime) do hư hỏng.

7. Ưu điểm và nhược điểm của gối đỡ chân đế SKF

Ưu điểm:

• Vận hành êm ái: Độ rung thấp, tiếng ồn thấp ngay cả ở tốc độ cao (6500 rpm).
• Tự lựa tâm: Bù đắp sai lệch trục do lắp đặt hoặc biến dạng nhiệt.
• Dễ lắp đặt: Thiết kế nguyên khối, chỉ cần xỏ trục và siết 2 bulong chân đế.
• Kín khít: Hệ thống phớt chặn rác hiệu quả.

Nhược điểm:

• Giá thành: Cao hơn mặt bằng chung.
• Độ giòn của vỏ gang: Vỏ gang chịu lực nén tốt nhưng chịu lực va đập đột ngột kém (có thể bị nứt nếu bị búa đập mạnh trực tiếp).

8. Ứng dụng thực tế trong băng chuyền và máy móc

Gối Đỡ SKF UCP 204 với đường kính trục 20mm rất phổ biến trong các thiết bị tải trọng nhẹ và trung bình:

• Hệ thống băng tải (Conveyors): Đỡ các trục rulo dẫn động băng tải trong dây chuyền đóng gói thực phẩm, nước giải khát, linh kiện điện tử.
• Quạt công nghiệp: Đỡ trục cánh quạt trong các hệ thống thông gió, hút bụi nhà xưởng.
• Máy nông nghiệp: Sử dụng trong các máy thu hoạch nhỏ, máy sàng lọc nông sản.
• Thiết bị thể dục: Trục quay của máy chạy bộ (treadmill).
• Máy chế biến gỗ: Các trục lưỡi bào, trục đưa phôi.

9. So sánh Gối đỡ UCP (Omega) và UCF (Mặt bích)

Cùng kích thước trục 20mm nhưng hình dáng khác nhau phục vụ mục đích khác nhau:

Tiêu chí	Gối đỡ UCP 204 (Chân đế)	Gối đỡ UCF 204 (Mặt bích vuông)
Hình dáng	Hình vòm (Omega), có 2 lỗ vít ở chân	Hình vuông, có 4 lỗ vít ở 4 góc
Vị trí lắp đặt	Lắp trên mặt phẳng nằm ngang (sàn, bệ)	Lắp trên vách đứng, thành máy
Hướng chịu lực	Chủ yếu chịu lực hướng tâm (từ trên xuống)	Chịu lực hướng tâm và dọc trục tốt
Độ chắc chắn	Tốt	Rất tốt (do có 4 điểm bắt vít)

Kết luận: Nếu trục của bạn chạy song song với mặt sàn, hãy chọn UCP. Nếu trục xuyên qua thành máy, hãy chọn UCF.

10. Hướng dẫn lắp đặt gối đỡ trục 20mm chuẩn kỹ thuật

Lắp đặt đúng cách giúp gối đỡ bền hơn gấp đôi:

Quy trình 4 bước:

• Bước 1 – Chuẩn bị: Làm sạch bề mặt trục và bệ đỡ. Kiểm tra trục 20mm phải thẳng, không bị mòn khuyết.
• Bước 2 – Lắp gối: Luồn gối đỡ vào trục. Đặt gối lên bệ máy.
• Bước 3 – Cố định bệ: Xỏ 2 bulong M10 vào chân đế nhưng chưa siết chặt. Căn chỉnh trục cho đồng tâm, xoay nhẹ trục bằng tay xem có bị kẹt không. Sau đó siết chặt bulong chân đế.
• Bước 4 – Khóa trục: Dùng lục giác siết chặt 2 vít trí (set screws) trên vòng trong bạc đạn để ghim chặt trục lại.

11. Cách nhận biết Gối đỡ SKF chính hãng

SKF bị làm giả rất nhiều. Hãy chú ý các điểm sau:

• Bao bì: Hộp giấy SKF chính hãng có màu xanh dương sắc nét, mã vạch rõ ràng.
• Chữ khắc: Trên vỏ gối và vòng bi có khắc laser tên thương hiệu SKF và mã số sản phẩm (VD: SKF P204). Chữ khắc mảnh nhưng rất sắc sảo, không bị nhòe.
• Ứng dụng SKF Authenticate: Sử dụng app trên điện thoại để chụp ảnh bao bì gửi về hãng xác minh.

12. Cập nhật giá bán Gối Đỡ SKF UCP 204 & Địa chỉ mua hàng

a. Giá bán tham khảo tại Mecsu: 279,102 đ / Cái

Đây là mức giá cạnh tranh cho sản phẩm chính hãng SKF. Tuy cao hơn các loại gối đỡ thông thường (giá khoảng 70k-100k), nhưng độ bền và sự ổn định mà SKF mang lại sẽ giúp bạn tiết kiệm chi phí dừng máy và sửa chữa gấp nhiều lần.

b. Tại sao chọn Mecsu?

• Đại lý uy tín: Cam kết 100% hàng SKF chính hãng.
• Đầy đủ CO/CQ: Cung cấp giấy tờ chứng minh nguồn gốc xuất xứ cho dự án.

MUA NGAY GỐI ĐỠ SKF UCP 204 TẠI ĐÂY

13. Những câu hỏi thường gặp (FAQ) về Gối đỡ SKF

13.1. Gối đỡ này có cần bơm mỡ thường xuyên không?

Vòng bi bên trong gối đỡ SKF đã được tra sẵn lượng mỡ bôi trơn chất lượng cao, đủ dùng cho tuổi thọ vòng bi trong điều kiện thường. Tuy nhiên, nếu hoạt động trong môi trường nóng, bụi bẩn hoặc ẩm ướt, bạn nên bơm mỡ bổ sung định kỳ thông qua vú mỡ tích hợp trên vỏ gối. Lưu ý không bơm quá đầy làm nóng vòng bi.

13.2. Nhiệt độ làm việc tối đa là bao nhiêu?

Gối đỡ SKF tiêu chuẩn chịu được nhiệt độ từ -30°C đến +120°C. Nếu ứng dụng của bạn có nhiệt độ cao hơn (như trong lò sấy), bạn cần đặt hàng loại gối đỡ chịu nhiệt chuyên dụng.

13.3. Tốc độ quay tối đa cho phép là bao nhiêu?

Theo tài liệu kỹ thuật của SKF, với trục 20mm, gối đỡ UCP 204 có thể vận hành ổn định ở tốc độ giới hạn là 6500 vòng/phút. Vượt quá tốc độ này sẽ gây nóng, rung và giảm tuổi thọ nhanh chóng.

14. Kênh tư vấn và hỗ trợ kỹ thuật tại Mecsu

Để được tư vấn chọn mã gối đỡ phù hợp nhất cho thiết kế máy của bạn, vui lòng liên hệ:

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Mẹo bảo dưỡng gối đỡ để kéo dài tuổi thọ

Một sai lầm phổ biến khi lắp đặt là siết 2 bulong chân đế quá chặt trên bề mặt không phẳng.

“Lưu ý: Nếu bề mặt lắp đặt gồ ghề, khi siết chặt bulong chân đế, vỏ gang có thể bị biến dạng nhẹ hoặc nứt, làm kẹt vòng bi bên trong. Hãy đảm bảo bệ máy thật phẳng hoặc dùng tấm đệm (shim) để lót chân gối đỡ trước khi siết.”
