Lông Đền Phẳng Inox 316 DIN125 M33

Phân tích CHI TIẾT Lông Đền Phẳng Inox 316 DIN125 M33: Giải pháp siêu bền cho kết cấu hạng nặng

Mục Lục

1. 1. Lông Đền Phẳng Inox 316 DIN125 M33 là gì và tầm quan trọng trong các liên kết siêu trọng?
2. 2. Hệ thống thông số kỹ thuật chuẩn xác của Vòng Đệm Inox M33
3. 3. Cấu trúc cơ khí và đặc điểm hình học của Lông Đền Inox M33
4. 4. Ưu thế tuyệt đối của vật liệu Inox 316 trong việc kháng ăn mòn muối biển?
5. 5. Cơ chế phân bổ lực và bảo vệ vật liệu nền của Vòng Đệm M33 (DIN 125)
6. 6. Tiêu chuẩn quốc tế và các dòng Lông Đền Phẳng Inox 316 hiện nay?
7. 7. Phân tích lợi điểm và những giới hạn kỹ thuật của Lông Đền Phẳng Inox 316 M33
8. 8. Những hệ thống hạ tầng nào bắt buộc sử dụng Lông Đền Phẳng Inox M33?
9. 9. Hiệu suất chịu tải nhiệt và độ bền vật lý của Vòng Đệm Inox 316 M33
10. 10. Quy trình lắp đặt tiêu chuẩn và lưu ý chống kẹt ren cho hệ Bulong M33?
11. 11. Giải pháp kiểm tra và xác minh chất lượng Inox 316 chuẩn cho dự án?
12. 12. Cập nhật báo giá & Đơn vị cung ứng Lông Đền Inox 316 M33 chính hãng?
13. 13. Các vấn đề thường gặp (FAQ) khi vận hành Lông Đền Phẳng Inox 316 DIN125 M33
14. 14. Trung tâm hỗ trợ kỹ thuật và cung ứng vật tư lắp xiết Mecsu
15. 15. Kinh nghiệm thực tiễn & Tài liệu tham khảo từ các chuyên gia cơ khí Mecsu

1. Lông Đền Phẳng Inox 316 DIN125 M33 là gì và tầm quan trọng trong các liên kết siêu trọng?

Lông Đền Phẳng Inox 316 DIN125 M33, thường được các kỹ sư gọi là Vòng Đệm Chịu Tải Hạng Nặng Chống Ăn Mòn, là chi tiết trung gian có kích thước lớn, dạng đĩa dẹt. Sản phẩm được sản xuất từ mác thép không gỉ 316 cao cấp (Thép Hàng Hải), có khả năng chống chọi cực tốt với hóa chất và nồng độ muối cao. Quy chuẩn kích thước của sản phẩm tuân thủ nghiêm ngặt hệ thống DIN 125 của Đức.

Với thông số M33, sản phẩm được thiết kế để sử dụng cùng các loại bulong hoặc vít có đường kính thân ren 33mm. Nhờ đường kính ngoài rộng tới 60mm và độ dày ấn tượng 5mm, vòng đệm này đóng vai trò quyết định trong việc phân tán áp lực siết cực lớn từ đai ốc M33. Nó giúp bảo vệ bề mặt các kết cấu thép lớn không bị lõm hoặc biến dạng, duy trì lực kẹp bền vững trong các điều kiện làm việc khắc nghiệt nhất của ngành công nghiệp nặng.

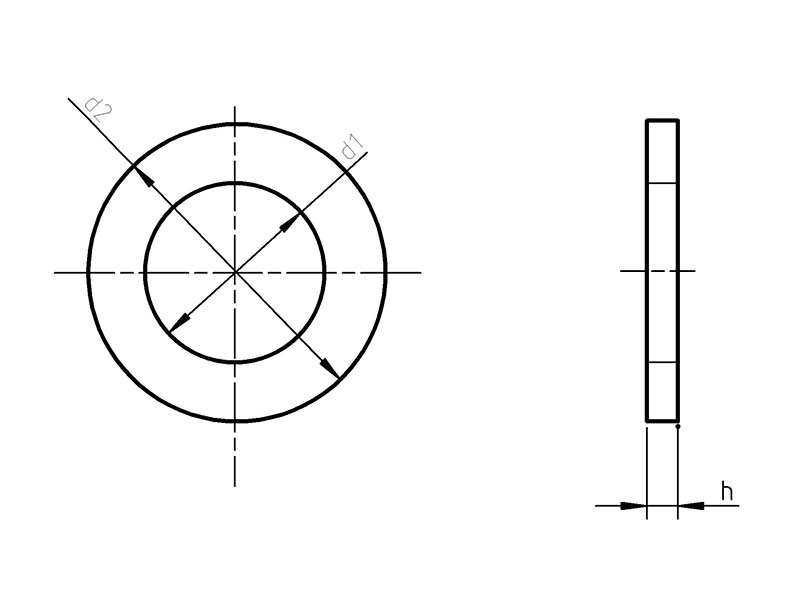

2. Hệ thống thông số kỹ thuật chuẩn xác của Vòng Đệm Inox M33

ID: Đường kính lỗ trong

OD: Đường kính vành ngoài

T: Độ dày tấm đệm

Tiêu chí	Thông tin chi tiết
Mã đặt hàng	0626762
Mã sản phẩm (MPN)	W01M330AK0
Dùng cho Bulong	M33
Đường Kính Trong (ID)	34 mm
Đường Kính Ngoài (OD)	60 mm
Độ Dày (T)	5 mm
Hình Dạng	Phẳng (Tròn)
Hệ Kích Thước	Met
Vật Liệu	Inox 316
Tiêu Chuẩn	DIN 125
Ngành Hàng	Đóng Tàu – Dự Án Dầu Khí
Xuất Xứ	Trung Quốc

3. Cấu trúc cơ khí và đặc điểm hình học của Lông Đền Inox M33

Sản phẩm Lông Đền Phẳng Inox 316 M33 được chế tạo nhằm phục vụ các yêu cầu kỹ thuật đặc thù trong cơ khí chính xác:

• Mác Thép 316 (Marine Grade): Việc lựa chọn Inox 316 giúp sản phẩm có khả năng chống ăn mòn rỗ vượt trội so với các loại vật liệu thông thường như Inox 304 hay thép mạ.
• Độ Dày 5mm: Đây là thông số cực kỳ quan trọng, cung cấp độ cứng vật lý cần thiết để chịu đựng mô-men xoắn siết của bulong M33 mà không bị uốn cong hay nứt vỡ.
• Đường Kính Trong 34mm: Kích thước này được tính toán để tạo độ hở tối ưu xung quanh thân bulong 33mm, đảm bảo việc lắp đặt diễn ra trơn tru trên các công trường lớn.

Với đường kính ngoài 60mm, vòng đệm này tạo ra một diện tích bề mặt lớn, giúp ổn định tuyệt đối các mối ghép trong hệ thống truyền động hoặc khung thép chịu lực.

4. Ưu thế tuyệt đối của vật liệu Inox 316 trong việc kháng ăn mòn muối biển?

Trong các dự án gần biển hoặc trên biển, Inox 316 là lựa chọn không thể thay thế cho lông đền M33:

• Nguyên tố Molypden: Sự hiện diện của Molypden trong thành phần hóa học giúp Inox 316 kháng lại sự tấn công của ion Clorua, ngăn chặn hiệu quả tình trạng rỉ sét sâu bên trong các mối nối.
• Độ bền trong môi trường xâm thực: Sản phẩm giữ vững đặc tính cơ học ngay cả khi tiếp xúc liên tục với nước biển hoặc môi trường chứa axit loãng tại các nhà máy hóa chất.
• Tính thẩm mỹ và an toàn: Không chỉ chống gỉ, bề mặt inox 316 còn giảm thiểu việc thôi nhiễm kim loại, phù hợp cho cả các hệ thống xử lý nước và thực phẩm quy mô lớn.

5. Cơ chế phân bổ lực và bảo vệ vật liệu nền của Vòng Đệm M33 (DIN 125)

Lông Đền Phẳng Inox M33 cỡ lớn đóng vai trò là bộ phận bảo vệ cho cả hệ thống lắp xiết:

• Dàn đều áp suất siết: Khi đai ốc M33 được vặn chặt, lông đền giúp truyền tải lực kẹp ra diện tích rộng 60mm. Điều này giảm ứng suất cục bộ lên bề mặt chi tiết, ngăn chặn hiện tượng lún sụt hoặc nứt bề mặt vật liệu nền.
• Tạo diện mặt phẳng tiêu chuẩn: Đối với các bề mặt thô hoặc không bằng phẳng, vòng đệm 5mm giúp tạo ra một mặt tựa chuẩn xác, từ đó cải thiện độ tin cậy của lực kẹp ban đầu (preload).
• Ngăn ngừa ma sát phá hủy: Giảm thiểu sự cọ xát trực tiếp giữa đai ốc xoay và bề mặt chi tiết, bảo vệ lớp bảo vệ tự nhiên của vật liệu.

6. Tiêu chuẩn quốc tế và các dòng Lông Đền Phẳng Inox 316 hiện nay?

Tùy theo yêu cầu của từng bản vẽ kỹ thuật, người dùng có thể phân loại lông đền Inox 316 như sau:

Dựa trên quy chuẩn kích thước:

• Lông Đền DIN 125: Đây là dòng tiêu chuẩn phẳng (như loại M33 đang phân tích), là sự cân bằng hoàn hảo giữa kích thước và khả năng chịu tải cho các công trình hạ tầng.
• Lông Đền DIN 9021 (Vành Rộng): Có đường kính ngoài lớn hơn hẳn, chuyên dùng cho các vật liệu mềm hoặc lỗ khoan bị rộng quá mức để tăng tối đa diện tích phân bổ lực.
• Vòng Đệm Vênh (Lò Xo): Có dạng cắt vát, dùng để chống hiện tượng tự nới lỏng do rung động cơ khí mạnh.

Dựa trên mác vật liệu:

• Inox 304: Kháng gỉ tốt trong điều kiện thường, giá thành phổ thông hơn.
• Inox 316: Dòng cao cấp nhất, chuyên dụng cho đóng tàu, dầu khí và môi trường khắc nghiệt.

7. Phân tích lợi điểm và những giới hạn kỹ thuật của Lông Đền Phẳng Inox 316 M33

Lông Đền Phẳng Inox 316 M33 mang lại hiệu quả vượt trội cho các liên kết quan trọng nhưng cũng cần lưu ý một số điểm:

Ưu điểm nổi bật:

• Kháng gỉ sét tuyệt đối: Thành phần hóa học ổn định giúp sản phẩm không bị biến chất sau hàng chục năm sử dụng trong môi trường sương muối.
• Chịu tải nén siêu hạng: Độ dày 5mm đảm bảo vòng đệm không bị biến dạng hình phễu khi chịu lực siết cực lớn của hệ bulong M33.
• Sự bền vững lâu dài: Giúp kéo dài chu kỳ bảo trì cho các công trình trọng điểm như cầu cảng, giàn khoan.

Lưu ý kỹ thuật:

• Giá thành đầu tư ban đầu: Do kích thước lớn và mác thép 316 cao cấp, giá mỗi chiếc lông đền M33 sẽ cao hơn nhiều so với các cỡ nhỏ.
• Cần phối hợp chống tháo: Là loại phẳng nên không có tính năng khóa ren chủ động, cần dùng thêm các giải pháp khóa hóa học hoặc vòng đệm khóa nếu hệ thống rung động cao.

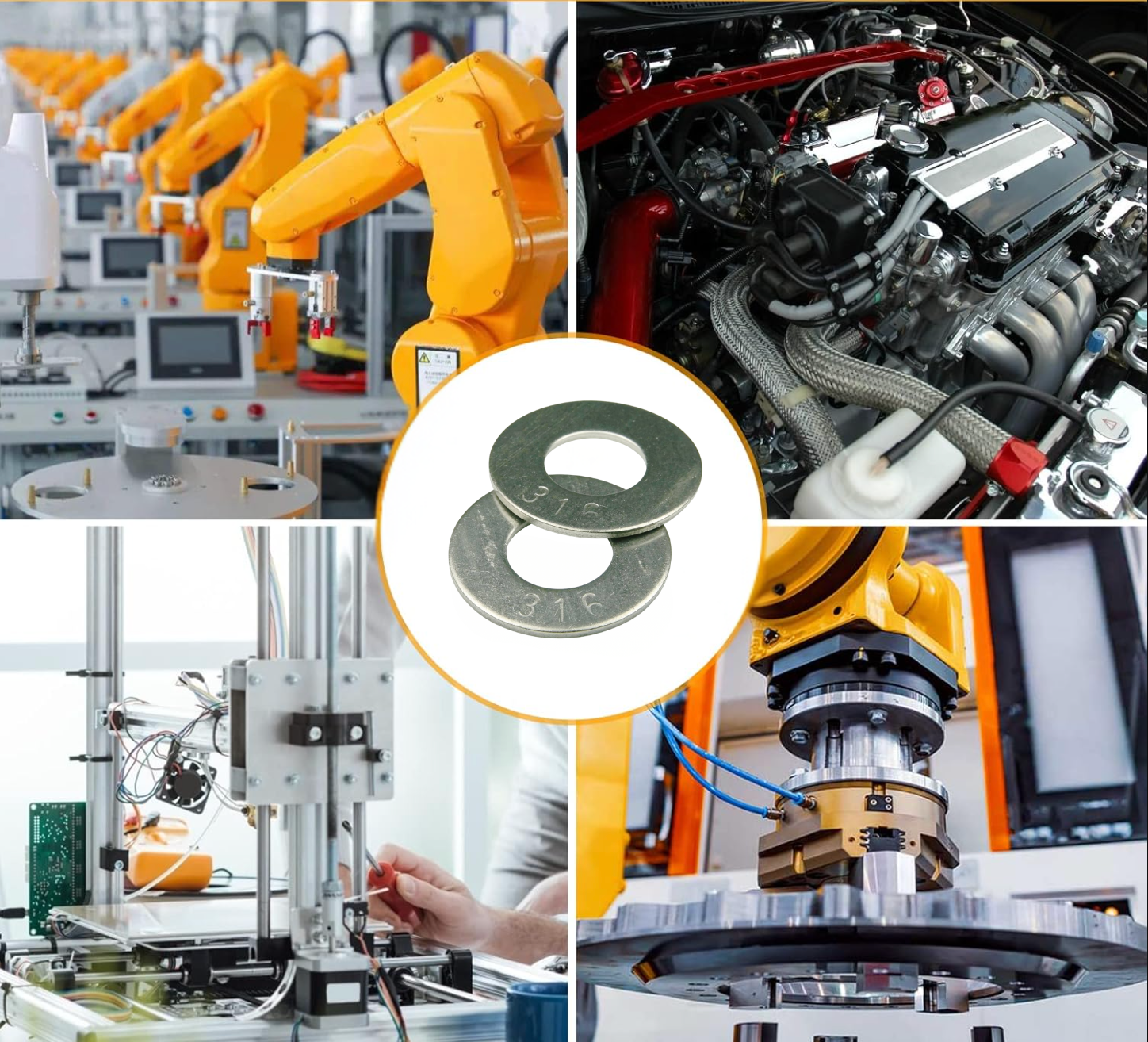

8. Những hệ thống hạ tầng nào bắt buộc sử dụng Lông Đền Phẳng Inox M33?

Với kích cỡ 60mm và vật liệu chống ăn mòn hàng đầu, sản phẩm này là thành phần cốt yếu trong:

• Công nghiệp Đóng tàu: Lắp đặt các động cơ chính, hệ thống chân đế máy và các kết cấu thép lớn tiếp xúc trực tiếp với nước biển.
• Xây dựng Hạ tầng Cảng biển: Sử dụng trong các trụ cầu cảng, hệ thống cẩu trục vận tải nơi đòi hỏi tính bền vững cực cao trước tác động của gió biển.
• Nhà máy Hóa chất & Dầu khí: Dùng cho các bồn chứa áp lực cao, hệ thống đường ống dẫn dầu và các khung sàn thao tác trên giàn khoan.
• Năng lượng Tái tạo: Lắp ráp các tuabin gió ngoài khơi, nơi mỗi liên kết đều phải chịu được ứng suất mỏi và sự ăn mòn liên tục.

9. Hiệu suất chịu tải nhiệt và độ bền vật lý của Vòng Đệm Inox 316 M33

Lông Đền Phẳng Inox 316 M33 duy trì được tính ổn định ngay cả trong môi trường nhiệt độ biến thiên phức tạp:

Hợp kim Inox 316 có khả năng làm việc liên tục ở mức nhiệt lên đến khoảng 870°C và có thể chịu được nhiệt độ không liên tục tới 925°C mà không bị oxy hóa bề mặt đáng kể. Độ bền nhiệt này đảm bảo vòng đệm M33 giữ vững được lực kẹp ban đầu, không bị giãn nở nhiệt quá mức hay giòn hóa, bảo vệ an toàn cho các liên kết máy phát điện hoặc hệ thống lò hơi công nghiệp.

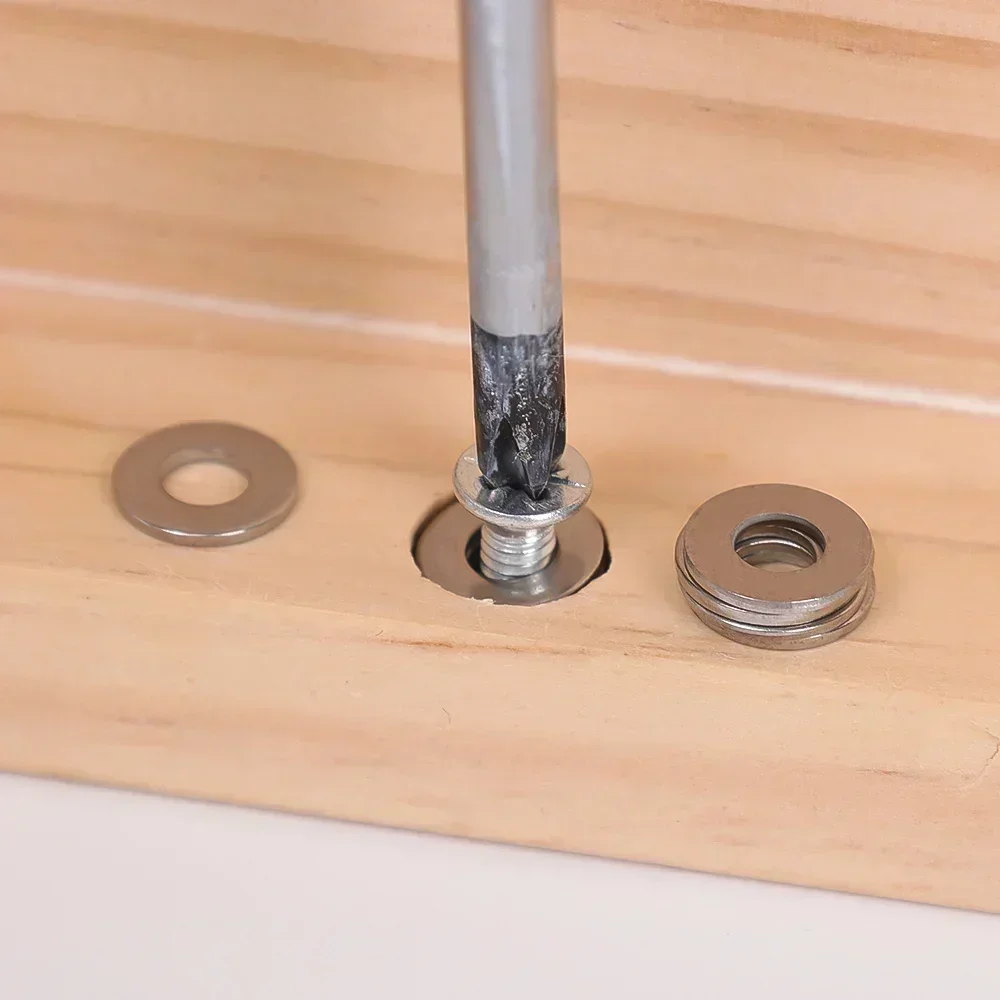

10. Quy trình lắp đặt tiêu chuẩn và lưu ý chống kẹt ren cho hệ Bulong M33?

Lắp đặt lông đền M33 yêu cầu sự chính xác và tuân thủ các quy tắc kỹ thuật công nghiệp:

Nguyên tắc bố trí:

• Thứ tự lắp: Đặt lông đền phẳng DIN 125 M33 phía dưới đầu bulong hoặc trên bề mặt tiếp xúc của đai ốc.
• Kiểm tra mặt phẳng: Đảm bảo diện tích tiếp xúc 60mm của lông đền hoàn toàn phẳng sạch để lực ép được truyền tải 100%.

Khuyến nghị từ chuyên gia:

• Kiểm soát Mô-men xoắn: Với kích thước M33, lực siết là rất lớn. Bắt buộc sử dụng cờ lê lực công nghiệp để đạt được trị số thiết kế, tránh làm quá tải vòng đệm.
• Sử dụng mỡ chống kẹt ren (Anti-seize): Đây là lưu ý sống còn đối với hệ thống Inox 316. Ma sát giữa bulong M33 và đai ốc inox rất dễ gây ra hiện tượng dính ren (galling) vĩnh viễn. Việc bôi mỡ chuyên dụng sẽ giúp quá trình lắp và tháo sau này trở nên dễ dàng và an toàn hơn.

11. Giải pháp kiểm tra và xác minh chất lượng Inox 316 chuẩn cho dự án?

Để đảm bảo vật tư lắp cho dự án đạt chuẩn Inox 316, quý khách nên thực hiện các bước kiểm tra sau:

• Xác minh bằng từ tính: Inox 316 chuẩn là vật liệu không nhiễm từ (không bị nam châm hút) hoặc chỉ hút rất nhẹ do biến dạng nguội trong quá trình dập tấm.
• Đo đạc thông số thực tế: Sử dụng thước kẹp chính xác để đo Đường kính trong (34mm), Đường kính ngoài (60mm) và Độ dày (5mm). Mọi sai số phải nằm trong khung cho phép của tiêu chuẩn DIN 125.
• Yêu cầu chứng từ CO/CQ: Luôn kiểm tra chứng chỉ xuất xứ và chất lượng để xác nhận hàm lượng Niken và Molypden có trong lô hàng.
• Thử nghiệm hóa học: Sử dụng dung dịch thử inox chuyên dụng để nhận diện mác thép 316 ngay tại hiện trường thi công.

12. Cập nhật báo giá & Đơn vị cung ứng Lông Đền Inox 316 M33 chính hãng?

a. Mức giá công khai: 22,793 đ / Cái (Đã bao gồm VAT)

Quý khách hàng mua số lượng lớn hoặc sử dụng cho dự án, vui lòng liên hệ trực tiếp để nhận chính sách chiết khấu tốt nhất (giá có thể biến động theo thị trường nguyên liệu).

b. Tại sao nên chọn mua lông đền M33 tại Mecsu?

• Cam kết chất lượng: Sản phẩm Lông Đền Phẳng Inox 316 M33 được nhập khẩu chính ngạch, đảm bảo đúng mác vật liệu Marine Grade cho các công trình biển.
• Năng lực cung ứng mạnh: Luôn có sẵn hàng tại kho, hỗ trợ giao hàng nhanh chóng cho các dự án đóng tàu và dầu khí trên toàn quốc.
• Dịch vụ tư vấn chuyên môn: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ giải quyết các bài toán về lắp xiết khó nhất.

MUA THÊM CÁC DÒNG VÒNG ĐỆM INOX CHUYÊN DỤNG KHÁC TẠI MECSU

13. Các vấn đề thường gặp (FAQ) khi vận hành Lông Đền Phẳng Inox 316 DIN125 M33

a. Độ dày 5mm có thực sự cần thiết cho lông đền M33 không?

Hoàn toàn cần thiết. Với đường kính bulong lên tới 33mm, lực siết tác động lên đai ốc là cực lớn. Nếu sử dụng lông đền quá mỏng, lực này sẽ làm vòng đệm bị biến dạng lún vào bề mặt vật liệu, gây mất lực kẹp và ảnh hưởng đến an toàn kết cấu.

b. Lông đền M33 Inox 316 có dùng được cho môi trường axit không?

Rất phù hợp. Inox 316 có khả năng kháng axit loãng và các hóa chất ăn mòn khác tốt hơn nhiều so với inox 304, giúp nó trở thành lựa chọn hàng đầu cho các bồn chứa và đường ống hóa chất.

c. Tôi có thể lắp lông đền 316 này với bulong mạ kẽm cường độ cao được không?

Có thể lắp được về mặt cơ học nhưng không khuyến khích về mặt hóa học. Sự khác biệt điện hóa giữa inox và thép mạ kẽm sẽ gây ra ăn mòn điện hóa, làm rỉ sét bulong nhanh hơn. Lời khuyên là nên sử dụng đồng bộ cả bulong và đai ốc bằng Inox 316.

d. Tại sao giá của lông đền M33 lại cao hơn nhiều so với M24?

Giá thành tỉ lệ thuận với khối lượng vật liệu và chi phí gia công inox 316. Với độ dày 5mm và đường kính 60mm, lông đền M33 tiêu tốn lượng thép không gỉ lớn hơn nhiều so với cỡ M24, dẫn đến mức giá 22,793 đ/cái là hoàn toàn hợp lý cho một linh kiện chất lượng cao.

e. Lông đền phẳng M33 này có thể thay thế cho lông đền vênh không?

Không thể thay thế. Mỗi loại có một chức năng riêng: lông đền phẳng để phân tán lực và bảo vệ bề mặt, còn lông đền vênh để chống lỏng. Trong các liên kết quan trọng, kỹ sư thường dùng kết hợp cả hai loại.

14. Trung tâm hỗ trợ kỹ thuật và cung ứng vật tư lắp xiết Mecsu

Nếu quý khách hàng có bất kỳ thắc mắc nào về thông số kỹ thuật hoặc cần tư vấn giải pháp cho các dự án đóng tàu, dầu khí, xin vui lòng liên hệ với đội ngũ chuyên gia của Mecsu. Chúng tôi cam kết mang đến những sản phẩm chính xác nhất cùng dịch vụ hỗ trợ chuyên nghiệp nhất.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline CSKH: 1800 8137

Email: [email protected]

Website chính thức: mecsu.vn

15. Kinh nghiệm thực tiễn & Tài liệu tham khảo từ các chuyên gia cơ khí Mecsu

a. Bài học từ các dự án lớn

Việc sử dụng Lông Đền Phẳng Inox 316 M33 đã chứng minh hiệu quả vượt trội trong việc duy trì ổn định hệ thống chân đế tuabin tại các nhà máy điện gió ven biển miền Trung. Kinh nghiệm thực tế cho thấy, các mối nối sử dụng đồng bộ Inox 316 giúp giảm thiểu 80% rủi ro ăn mòn và tiết kiệm đáng kể chi phí nhân công bảo dưỡng định kỳ hàng năm.

b. Lời khuyên vàng từ kỹ sư trưởng

“Khi làm việc với các hệ thống Bulong cỡ lớn như M33, chất lượng của vòng đệm phẳng là chìa khóa để đảm bảo an toàn. Đừng bao giờ thỏa hiệp với vật liệu mác thấp vì sự ăn mòn có thể phá hủy mối nối từ bên trong. Đặc biệt, hãy luôn sử dụng mỡ chống kẹt ren cao cấp để bảo vệ các ren Inox 316 đắt giá khỏi sự hư hại khi tháo lắp.” — Kỹ sư cơ khí chuyên gia tại Mecsu (Hơn 15 năm kinh nghiệm giải pháp cơ khí công nghiệp).

c. Danh mục tài liệu tham chiếu

Nội dung trong bài viết được xây dựng dựa trên các tiêu chuẩn công nghiệp hiện hành:

• Hệ thống tiêu chuẩn DIN 125 (Deutsches Institut für Normung).
• Sổ tay kỹ thuật vật liệu Thép không gỉ 316 dành cho môi trường hàng hải.
• Phản hồi kỹ thuật từ các đối tác lớn trong lĩnh vực dầu khí và đóng tàu của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư kỹ thuật Mecsu

Chúng tôi tự hào là đơn vị tiên phong mang đến các giải pháp lắp xiết chính xác và bền vững cho ngành công nghiệp Việt Nam.

(Tìm hiểu thêm về chúng tôi tại Trang liên hệ Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt nhẹ tùy theo từng lô hàng và nhà sản xuất. Quý khách vui lòng dựa vào bảng thông số kỹ thuật chi tiết hoặc liên hệ trực tiếp Mecsu để có thông tin chính xác nhất.

“`
