Review chi tiết Vít Lục Giác Chìm Đầu Col DIN 7991 M10x20 Inox 304: Sự kiên cố và thẩm mỹ cho các kết cấu hạng nặng

Mục Lục Bài Viết

1. 1. Tổng quan về sản phẩm Vít Lục Giác Chìm Col M10x20 Inox 304
2. 2. Bảng dữ liệu kỹ thuật chi tiết của linh kiện
3. 3. Đặc điểm cấu trúc Vít đầu bằng DIN 7991 size M10 dài 20mm
4. 4. Tại sao Inox 304 là lựa chọn ưu việt cho size vít M10?
5. 5. Phân tích khả năng chịu lực và độ tinh tế của đầu côn
6. 6. Các dòng lục giác chìm đầu col Inox phổ biến trên thị trường
7. 7. Ưu điểm nổi trội và hạn chế khi sử dụng vít Inox 304 M10x20
8. 8. Ứng dụng thực tế: M10x20 – Giải pháp cho kết cấu máy nặng và hạ tầng biển
9. 9. So sánh Đầu Col (DIN 7991) và Đầu Trụ (DIN 912) size M10
10. 10. Hướng dẫn quy trình doa lỗ chuẩn để lắp vít M10 phẳng mặt
11. 11. Cách thức kiểm định chất lượng Inox 304 chuẩn chính ngạch
12. 12. Báo giá Vít Lục Giác Chìm Col M10x20 & Nơi mua hàng uy tín
13. 13. Những câu hỏi thường gặp (FAQ) về mã vít M10x20
14. 14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ Mecsu Pro
15. 15. Tư vấn chuyên gia: Lưu ý về kiểm soát momen siết cho vít lớn

1. Tổng quan về sản phẩm Vít Lục Giác Chìm Col M10x20 Inox 304

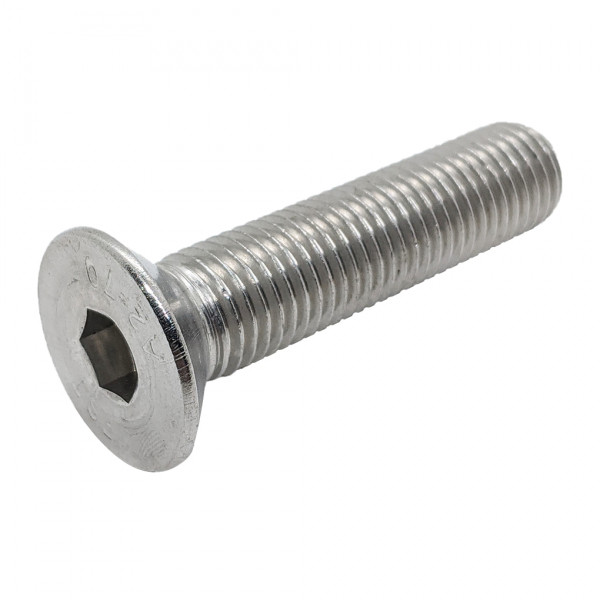

Lục Giác Chìm Col Inox 304 DIN7991 M10x20 là dòng vít công nghiệp có kích thước lớn, được thiết kế chuyên biệt để xử lý các liên kết kẹp chặt yêu cầu bề mặt hoàn thiện bằng phẳng tuyệt đối. Với thiết kế đầu hình phễu đặc trưng, linh kiện này cho phép phần mũ vít chìm hoàn toàn vào bên trong vật liệu sau khi lắp đặt vào lỗ doa tương ứng. Đây là giải pháp hoàn hảo cho các kết cấu máy nặng nơi không cho phép có vật cản nhô lên gây vướng víu hoặc gây mất an toàn cho người vận hành.

Sản phẩm được chế tác từ thép không gỉ Inox 304 danh tiếng, tuân thủ nghiêm ngặt tiêu chuẩn DIN 7991. Vít M10x20 mang lại sự kết hợp tối ưu giữa khả năng chịu tải trọng lớn, tính thẩm mỹ bóng sáng và độ bền hóa học xuất sắc trong các môi trường khắc nghiệt như đóng tàu và dầu khí.

2. Bảng dữ liệu kỹ thuật chi tiết của linh kiện

Mecsu Pro cung cấp thông số kỹ thuật chuẩn hóa cho mã sản phẩm B03M1001020TH00, hỗ trợ kỹ sư chính xác hóa các bản vẽ gia công:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0060345
MPN	B03M1001020TH00
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 7991
Kích thước ren (d)	M10
Bước ren (P)	1.5 mm (Ren thô tiêu chuẩn)
Chiều dài tổng (L)	20 mm (Đo toàn bộ vít)
Đường kính mũ (dk)	20 mm
Chiều cao mũ (k)	5.5 mm
Dụng cụ siết (s)	Lục giác 6 mm
Kiểu dáng đầu	Đầu Col (Flat Head)
Chất liệu	Inox 304 (A2-70 Stainless Steel)
Kiểu thân	Ren Suốt (Full Thread)
Lĩnh vực ưu tiên	Đóng Tàu – Dự Án Dầu Khí
Xuất xứ	Trung Quốc

3. Đặc điểm cấu tạo Vít đầu bằng DIN 7991 size M10 dài 20mm

Sản phẩm M10x20 sở hữu cấu trúc mạnh mẽ cho các mối ghép chịu tải phẳng:

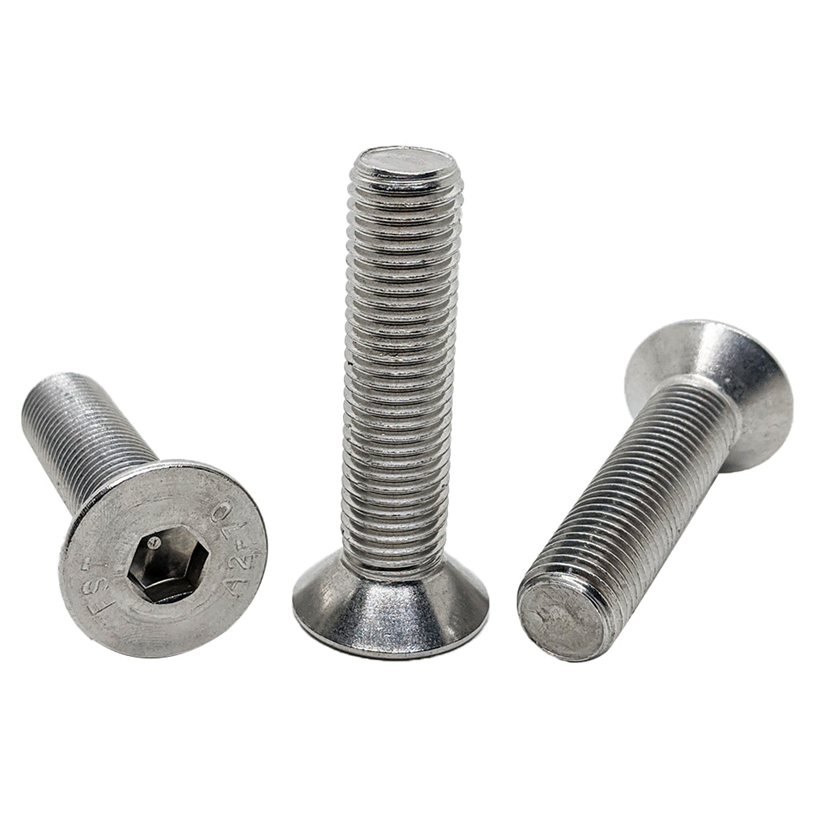

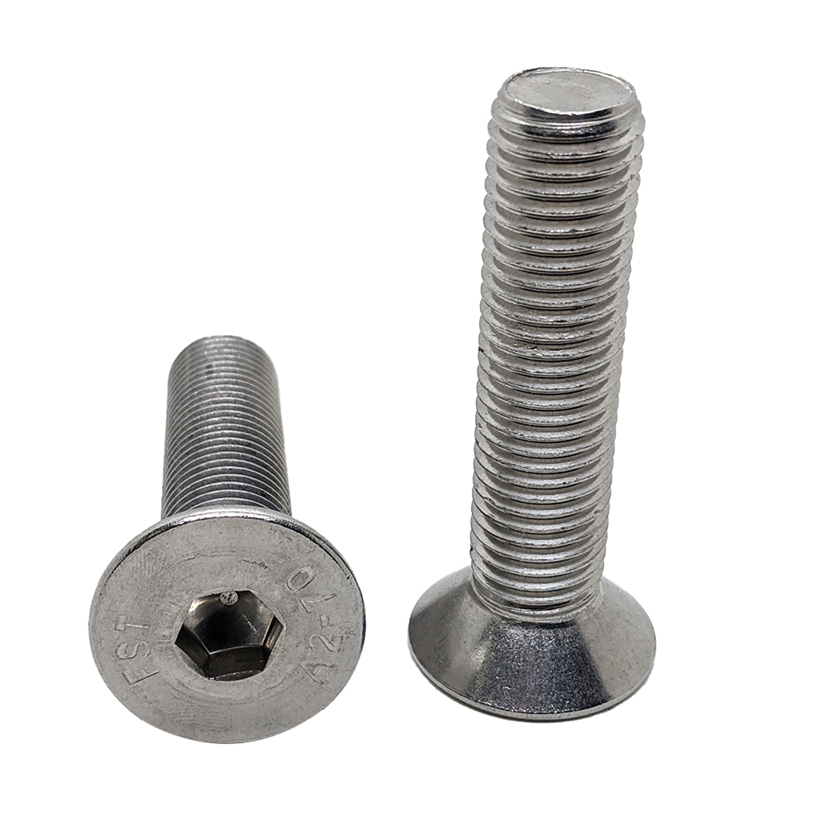

• Mũ Vít Hình Côn: Phần đầu có đường kính lớn lên đến 20mm, mặt phẳng trên cùng tích hợp lỗ lục giác chìm 6mm cực sâu. Thiết kế này cho phép chịu được momen xoắn cực lớn mà không lo biến dạng lỗ khóa, đồng thời tạo ra mặt phẳng nhẵn sau khi lọt vào lỗ doa côn.
• Thân Ren Suốt: Với chiều dài tổng 20mm, toàn bộ thân vít được tiện ren suốt toàn phần. Đặc tính này tối ưu hóa khả năng bám chắc vào các phôi vật liệu hoặc chi tiết máy có chiều dày trung bình, đảm bảo lực kẹp chặt lớn nhất trên toàn bộ hành trình ren.

4. Tại sao Inox 304 là lựa chọn ưu việt cho size vít M10?

Với kích thước M10 chịu tải lớn, việc sử dụng vật liệu Inox 304 là yếu tố then chốt để đảm bảo sự bền vững lâu dài cho toàn bộ hệ thống:

• Kháng môi trường oxy hóa mạnh: Chống lại sự rỉ sét trong điều kiện làm việc ẩm ướt, hơi muối biển hoặc các tác nhân axit nhẹ, giữ cho ren vít không bị mục nát sau nhiều năm sử dụng.
• Độ bền cơ học ổn định: Cung cấp khả năng chịu bền kéo vượt trội, không giòn gãy như thép carbon khi phải làm việc trong điều kiện rung động cơ học liên tục.
• Vẻ ngoài sang trọng: Bề mặt kim loại sáng mờ tự nhiên giúp nâng tầm giá trị cho các sản phẩm máy móc hoàn thiện, không cần sơn phủ hay mạ thêm.

5. Phân tích khả năng chịu lực và độ tinh tế của đầu côn

Vít M10x20 Inox 304 đầu col không chỉ đóng vai trò giữ chặt mà còn là yếu tố thẩm mỹ kỹ thuật:

Việc sử dụng khóa lục giác lớn 6mm cho phép truyền lực siết cực mạnh mà không làm loét đầu vít. Mối ghép đầu chìm DIN 7991 tạo ra diện tích tiếp xúc lớn giữa mặt vát mũ vít và lỗ doa côn, giúp phân tán áp lực kẹp chặt đồng đều lên chi tiết lắp ráp. Điều này đặc biệt hữu dụng khi bắt vào các tấm kim loại lớn hoặc khung máy nhôm định hình, bảo vệ bề mặt không bị lõm sâu cục bộ.

6. Các dòng lục giác chìm đầu col Inox phổ biến trên thị trường

Quý khách có thể lựa chọn loại mác thép phù hợp tùy theo đặc thù môi trường sử dụng:

• Inox 304 (Mã 0060345): Phổ biến nhất, giá thành hợp lý (2,897 đ/cái), dùng cho hầu hết ứng dụng công nghiệp sạch, ngoài trời và đóng tàu.
• Inox 316: Chống ăn mòn muối mặn và hóa chất tuyệt đối, khuyên dùng cho các thiết bị ngâm trực tiếp dưới biển.
• Inox 201: Giải pháp tiết kiệm cho môi trường khô ráo, ưu tiên tính thẩm mỹ bóng sáng nhưng khả năng chống rỉ thấp hơn nhiều so với 304.

7. Ưu điểm nổi trội và hạn chế khi sử dụng vít Inox 304 M10x20

Ưu điểm:

• Mặt phẳng đồng nhất: Giúp thiết kế trơn phẳng, cực kỳ an toàn cho người thao tác và tăng tính thẩm mỹ hiện đại.
• Bền bỉ vĩnh viễn: Chất liệu Inox 304 giữ cho linh kiện không bị rỉ sét mục ren trong điều kiện thông thường.
• Độ chính xác chuẩn xác: Sản xuất theo tiêu chuẩn DIN 7991 đảm bảo sai số cực thấp, lắp ráp mượt mà.
• Chịu tải cao: Ren M10 với khóa 6mm cho phép kẹp chặt các kết cấu chịu lực lớn.

Hạn chế:

• Yêu cầu kỹ thuật doa lỗ: Bắt buộc phải sử dụng mũi khoan doa côn (countersink) chuyên dụng 90 độ cho lỗ lắp.
• Cần dụng cụ chuyên dụng: Với size M10, cần bộ khóa lục giác 6mm chất lượng cao để siết đủ lực momen yêu cầu.

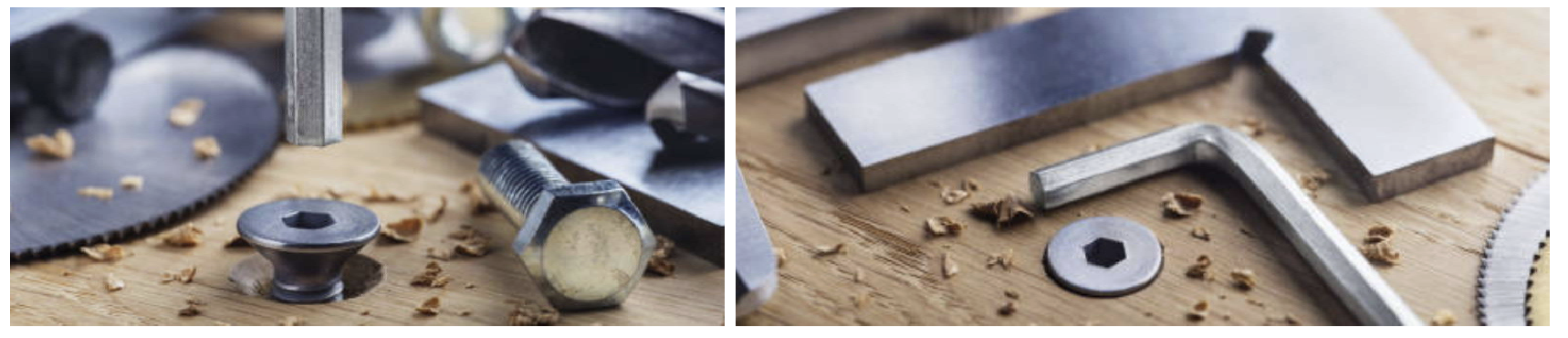

8. Ứng dụng thực tế: M10x20 – Giải pháp cho kết cấu máy nặng và hạ tầng biển

Vít lục giác chìm đầu bằng M10x20 là chi tiết không thể thiếu trong các ngành công nghiệp nặng:

• Lắp ráp máy móc tự động hóa: Cố định các khối chi tiết lớn trên bệ máy nơi bề mặt cần nhẵn mịn để không cản trở hành trình của các bộ phận khác.
• Ngành Đóng Tàu & Dầu Khí: Bắt các bảng tên lớn, nắp bồn, bảng điều khiển hoặc các tấm sàn trên boong tàu chịu hơi muối biển.
• Xây dựng và Nội thất thép: Liên kết các hệ thống lan can kính, tay nắm cửa đại sảnh cao cấp yêu cầu giấu mũ vít thẩm mỹ.
• Năng lượng tái tạo: Sử dụng lắp ráp khung giá đỡ pin năng lượng mặt trời hoặc các cấu kiện trong nhà máy thủy điện.

9. So sánh Đầu Col (DIN 7991) và Đầu Trụ (DIN 912) size M10

Khi nào nên chọn đầu bằng thay vì đầu trụ cho kích cỡ M10?

Tiêu chí so sánh	Vít Đầu Col (DIN 7991)	Vít Đầu Trụ (DIN 912)
Vị trí mũ vít	Ẩn chìm đồng phẳng với bề mặt	Nổi hoàn toàn trên bề mặt vật liệu
Tính thẩm mỹ	Rất cao, liền mạch, hiện đại	Khỏe khoắn, đậm chất công nghiệp
Khóa lục giác mở	Size 6 mm	Size 8 mm (Lực siết khỏe hơn nữa)
Mục đích ứng dụng	Vỏ máy, không gian giới hạn	Kết cấu khung, chịu lực kéo cực đại

Kết luận: Nếu mục tiêu là sự tinh gọn và một mặt phẳng hoàn hảo cho thiết kế, DIN 7991 là sự lựa chọn duy nhất.

10. Hướng dẫn quy trình doa lỗ chuẩn để lắp vít M10 phẳng mặt

Để đạt được hiệu quả lắp đặt thẩm mỹ 100% cho vít M10x20:

• Bước 1: Khoan lỗ mồi: Sử dụng mũi khoan 8.5mm để chuẩn bị taro ren cho vật liệu trước khi bắt vít M10.
• Bước 2: Doa côn (Countersinking): Sử dụng mũi doa chuyên dụng góc 90 độ. Đường kính miệng lỗ doa phải đạt xấp xỉ 20mm để mũ vít lọt lổ.
• Bước 3: Vệ sinh ren: Thổi sạch mạt sắt và dầu bên trong lỗ để tránh kẹt ren khi siết vít Inox.
• Bước 4: Siết vít: Dùng khóa lục giác 6mm chất lượng cao, siết đều tay, nên siết bằng tay ở vòng cuối để cảm nhận lực phản hồi chính xác.

11. Cách thức kiểm định chất lượng Inox 304 chuẩn chính ngạch

Nhận diện vít M10x20 Inox 304 đạt chuẩn tại Mecsu Pro:

• Bề mặt hoàn thiện: Vít có độ bóng mờ sang trọng, ren vít được cán sắc nét, không bị đứt quãng hay dính bavia.
• Kiểm tra nam châm: Thép không gỉ 304 chuẩn hầu như không bị hút nam châm mạnh. Sau gia công có thể nhiễm từ nhẹ nhưng không bao giờ bị hít mạnh như thép mạ kẽm.
• Thông số đo đạt: Đường kính mũ đạt chuẩn 20mm, bước ren 1.5mm cực kỳ đồng nhất khi đo bằng thước kẹp.

12. Báo giá Vít Lục Giác Chìm Col M10x20 & Nơi mua hàng uy tín

a. Giá bán tham khảo: 2,897 đ / Cái

Chỉ với chưa tới 3.000 đồng, quý khách đã sở hữu một sản phẩm Inox 304 chất lượng cao. Mecsu Pro cung cấp giá sỉ chiết khấu cực tốt cho các nhà xưởng gia công cơ khí và đơn vị thầu đóng tàu mua số lượng lớn.

b. Tại sao chọn Mecsu Pro?

• Hàng sẵn tại kho: Luôn đủ số lượng cho các quy cách M10.
• Chứng nhận kiểm định: Đầy đủ CO/CQ cho các dự án yêu cầu chất lượng khắt khe.
• Giao hàng siêu tốc: Hệ thống logistic chuyên nghiệp giao ngay trong ngày tại TP.HCM và Hà Nội.

MUA THÊM CÁC LOẠI LỤC GIÁC CHÌM ĐẦU COL INOX KHÁC TẠI MECSU

13. Những câu hỏi thường gặp (FAQ) về mã vít M10x20

13.1. Chiều dài 20mm của vít đầu col được đo như thế nào?

Khác biệt quan trọng với vít đầu trụ, đối với vít đầu bằng (đầu col), chiều dài 20mm là tổng độ dài của cả con vít, bao gồm cả phần mũ vít. Quý khách lưu ý điều này để khoan lỗ ren có độ sâu phù hợp.

13.2. Vít này có khả năng tự khoan vào sắt dày không?

Không. Đây là dòng vít máy (machine screw), quý khách bắt buộc phải khoan lỗ và taro ren (M10x1.5) sẵn trên vật liệu trước khi thực hiện lắp đặt.

13.3. Bước ren 1.5mm có phải là ren thô phổ thông không?

Vâng, 1.5mm là bước ren thô tiêu chuẩn phổ biến nhất thế giới cho size M10 hệ Met. Mọi đai ốc (tán) hoặc đai ốc khóa M10 thông dụng đều sẽ tương thích hoàn toàn.

13.4. Dùng vít Inox 304 này cho môi trường bể bơi được không?

Inox 304 kháng rỉ cực tốt nhưng nếu ngâm liên tục trong môi trường chứa Clo của bể bơi, vít có thể bị ố bề mặt sau thời gian dài. Trong trường hợp này, chúng tôi khuyên quý khách nâng cấp lên dòng Inox 316.

14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ Mecsu Pro

Quý khách cần bảng vẽ 2D/3D chi tiết hoặc tư vấn về giải pháp vật tư phụ trợ cho dự án dầu khí? Liên hệ ngay đội ngũ chuyên gia:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline tư vấn: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Tư vấn chuyên gia: Lưu ý về kiểm soát momen siết cho vít lớn

a. Đề phòng hiện tượng cháy ren Inox

Với các chi tiết Inox 304 kích thước lớn như M10, hiện tượng cháy ren (galling) rất dễ xảy ra nếu siết máy quá nhanh sinh nhiệt cao. Hãy bôi một lớp dầu mỡ chuyên dụng và thực hiện siết chậm để đảm bảo ren vít và ren lỗ mẹ lọt vào nhau trơn tru nhất.

b. Chất lượng dụng cụ siết

“Lỗ lục giác 6mm của vít đầu bằng mỏng hơn so với vít đầu trụ cùng size ren. Việc sử dụng chìa lục giác kém chất lượng hoặc bị mòn đầu sẽ phá hỏng lỗ vít ngay lập tức khi siết lực lớn. Hãy đầu tư các bộ khóa từ Wiha hoặc Wera có tại Mecsu để bảo vệ tối đa linh kiện của bạn.”
— Chia sẻ từ Bộ phận Kỹ thuật Mecsu Pro.
