Review chi tiết Vít Lục Giác Chìm Đầu Col DIN 7991 M5x16 Inox 304: Sự tinh tế trong liên kết cơ khí chính xác

Mục Lục Bài Viết

1. 1. Tổng quan về dòng Vít Lục Giác Chìm Col M5x16 Inox 304
2. 2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Đặc điểm cấu tạo Vít đầu bằng DIN 7991 size M5 dài 16mm
4. 4. Tại sao Inox 304 là lựa chọn tối ưu cho size vít M5?
5. 5. Đánh giá độ bền và tính thẩm mỹ của mối ghép đầu col
6. 6. Phân loại các dòng lục giác chìm đầu col Inox phổ biến
7. 7. Ưu điểm và hạn chế của vít Inox 304 M5x16
8. 8. Ứng dụng thực tế: M5x16 – Giải pháp cho kết cấu vỏ máy và ngành hàng hải
9. 9. So sánh Đầu Col (DIN 7991) và Đầu Trụ (DIN 912) size M5
10. 10. Hướng dẫn kỹ thuật doa lỗ để lắp phẳng mặt vít M5
11. 11. Cách kiểm tra chất lượng Inox 304 chính ngạch
12. 12. Báo giá Vít Lục Giác Chìm Col M5x16 & Nơi mua hàng uy tín
13. 13. Câu hỏi thường gặp (FAQ) về sản phẩm M5x16
14. 14. Hỗ trợ kỹ thuật từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về momen siết cho vít đầu bằng

1. Tổng quan về dòng Vít Lục Giác Chìm Col M5x16 Inox 304

Lục Giác Chìm Col Inox 304 DIN7991 M5x16 là linh kiện cơ khí kẹp chặt chuyên dụng, được thiết kế để mang lại bề mặt hoàn thiện trơn nhẵn hoàn hảo. Với cấu trúc đầu hình nón vát, mũ vít có khả năng ẩn mình hoàn toàn phía dưới bề mặt chi tiết sau khi vặn chặt vào lỗ đã gia công doa côn. Đây chính là giải pháp lý tưởng cho các yêu cầu lắp ráp cần sự thẩm mỹ tuyệt đối hoặc tại các vị trí giới hạn không gian, nơi các loại mũ vít nhô lên có thể gây vướng víu.

Sản phẩm được gia công từ thép không gỉ Inox 304 theo tiêu chuẩn DIN 7991, đảm bảo đồng thời tính bền bỉ và khả năng kháng oxy hóa vượt trội. Vít M5x16 là lựa chọn tin cậy cho các dự án lắp đặt máy móc, đóng tàu và các hệ thống thiết bị trong ngành dầu khí.

2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chuẩn xác cho mã sản phẩm B03M0501016TH00, hỗ trợ kỹ sư chính xác hóa bản vẽ thiết kế:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0060958
MPN	B03M0501016TH00
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 7991
Kích thước ren (d)	M5
Bước ren (P)	0.8 mm (Ren thô tiêu chuẩn)
Chiều dài tổng (L)	16 mm (Tính cả đầu mũ)
Đường kính mũ (dk)	10 mm
Chiều cao mũ (k)	2.8 mm
Dụng cụ siết (s)	Lục giác 3 mm
Kiểu dáng đầu	Đầu Col (Flat Head)
Chất liệu	Inox 304 (A2-70 Stainless Steel)
Kiểu thân	Ren Suốt (Full Thread)
Lĩnh vực ưu tiên	Đóng Tàu – Dự Án Dầu Khí
Xuất xứ	Trung Quốc

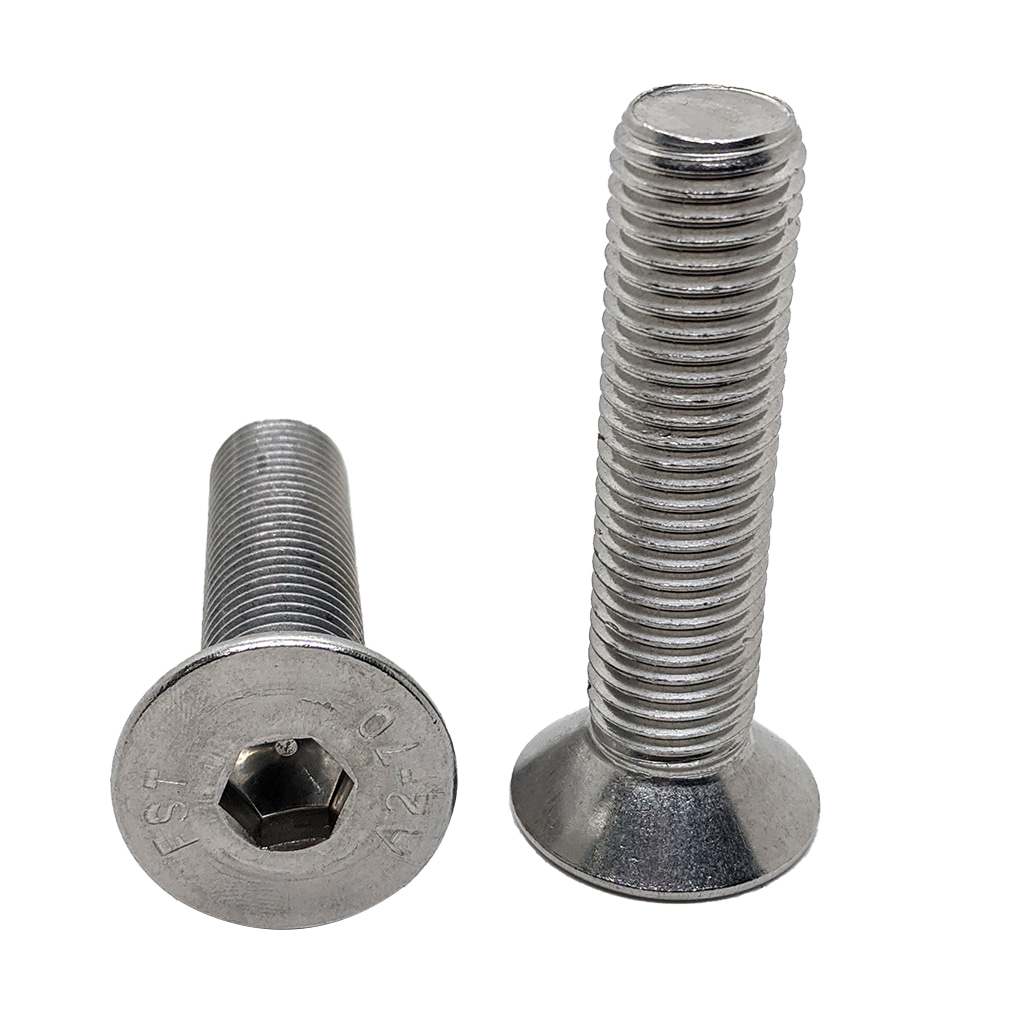

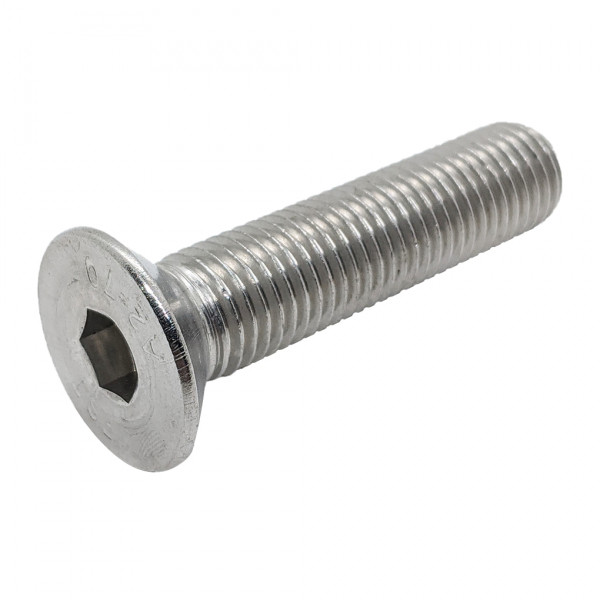

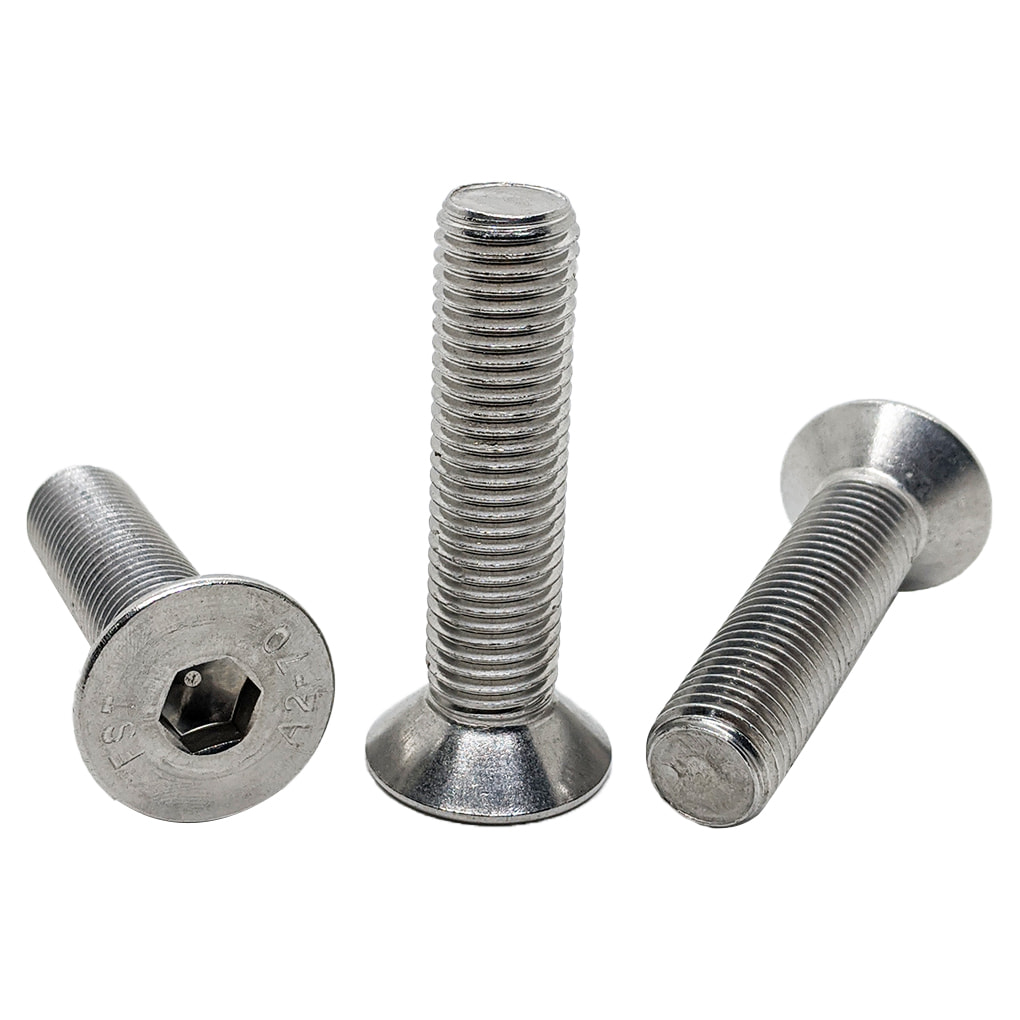

3. Đặc điểm cấu tạo Vít đầu bằng DIN 7991 size M5 dài 16mm

Linh kiện M5x16 sở hữu thiết kế hình học tối ưu cho các mối ghép kẹp chặt phẳng bề mặt:

• Phần Mũ Vít Đầu Col: Được thiết kế hình phễu với góc vát tiêu chuẩn, mặt trên phẳng nhẵn tích hợp hốc lục giác chìm 3mm. Khi lắp đặt vào lỗ đã gia công doa côn, mũ vít sẽ hòa hợp hoàn toàn với bề mặt vật liệu, mang lại sự liền mạch và hiện đại.
• Phần Thân Ren: Với chiều dài hiệu dụng 16mm, sản phẩm được tiện ren suốt toàn thân. Điều này đảm bảo lực bám tối đa trên toàn bộ chiều dài tiếp xúc, phù hợp cho các tấm chi tiết có độ dày vừa phải hoặc khi lắp ráp khung nhôm.

4. Tại sao Inox 304 là lựa chọn tối ưu cho size vít M5?

Sử dụng Inox 304 cho dòng vít M5 mang lại sự an tâm tuyệt đối về chất lượng và tuổi thọ mối nối:

• Chống rỉ sét bền bỉ: Khả năng kháng lại sự oxy hóa trong môi trường ẩm cao, tiếp xúc với hơi nước hoặc các tác nhân ăn mòn nhẹ, rất thích hợp cho ngành đóng tàu.
• Độ dẻo dai cơ khí: Inox 304 đảm bảo vít có độ bền kéo ổn định, không bị giòn gãy đột ngột dưới tác động của rung động máy móc như các loại thép carbon mạ thông thường.
• Vẻ ngoài cao cấp: Bề mặt sáng ánh kim tự nhiên giúp nâng cao giá trị thẩm mỹ của toàn bộ cụm lắp ráp.

5. Đánh giá độ bền và tính thẩm mỹ của mối ghép đầu col

Vít M5x16 Inox 304 đầu col không chỉ đóng vai trò kẹp chặt mà còn là yếu tố trang trí kỹ thuật:

Nhờ kích thước khóa lục giác 3mm, lực siết được truyền tải đồng tâm và chắc chắn. Mối ghép đầu côn theo DIN 7991 tạo ra diện tích tiếp xúc lớn giữa mặt vát mũ vít và lỗ vật liệu, giúp phân tán lực nén đều hơn. Điều này giúp bảo vệ các bề mặt linh kiện nhạy cảm hoặc phôi nhôm mỏng, đồng thời giữ cho bề mặt máy luôn trơn bóng và sạch sẽ.

6. Phân loại các dòng lục giác chìm đầu col Inox phổ biến

Tùy vào điều kiện môi trường lắp đặt, bạn có thể cân nhắc giữa các mác thép inox:

• Inox 304 (Mã 0060958): Dòng sản phẩm phổ biến nhất với giá thành hợp lý (630 đ/cái), đáp ứng tốt hầu hết các ứng dụng công nghiệp khô ráo và ẩm ướt.
• Inox 316: Chuyên dụng cho môi trường biển đậm đặc hoặc hóa chất nhờ khả năng chống rỉ sét tuyệt đối.
• Inox 201: Giải pháp kinh tế cho các ứng dụng trong nhà, nơi không yêu cầu khả năng kháng ăn mòn cao.

7. Ưu điểm và hạn chế của vít Inox 304 M5x16

Ưu điểm:

• Bề mặt phẳng phiu: Giúp thiết kế trở nên tinh gọn, an toàn và sang trọng sau khi hoàn thiện.
• Chống ăn mòn lâu dài: Chất liệu thép không gỉ 304 giữ cho mối nối bền đẹp theo thời gian.
• Sai số kỹ thuật thấp: Sản xuất theo DIN 7991 đảm bảo độ chính xác cực cao, dễ dàng lắp ráp.
• Ren suốt chắc chắn: Tối ưu khả năng kẹp chặt ngay cả trên phôi vật liệu mỏng.

Hạn chế:

• Yêu cầu doa lỗ: Cần sử dụng mũi khoan doa côn (countersink) để chuẩn bị lỗ lắp, không thể dùng lỗ khoan thẳng thông thường.
• Nhạy cảm lực siết: Cần sử dụng chìa lục giác chuẩn size 3mm để tránh làm biến dạng lỗ lục giác nếu siết quá tay.

8. Ứng dụng thực tế: M5x16 – Giải pháp cho kết cấu vỏ máy và ngành hàng hải

Với kích thước M5x16 linh hoạt, sản phẩm này xuất hiện rộng rãi trong nhiều lĩnh vực kỹ thuật đòi hỏi sự chính xác:

• Sản xuất vỏ máy công nghiệp: Dùng cố định bảng điều khiển, nắp che máy móc nơi yêu cầu bề mặt nhẵn mịn để đảm bảo an toàn vận hành.
• Thi công nội thất và tàu biển: Lắp đặt tay nắm cửa inox, bản lề ẩn hoặc các chi tiết trang trí nội thất trên tàu thủy yêu cầu tính thẩm mỹ và kháng mặn.
• Cơ khí chính xác và Khuôn mẫu: Định vị các mảnh ghép nhỏ trong khuôn ép nhựa hoặc các bộ phận máy tự động có độ dày phôi trung bình.
• Thiết bị năng lượng: Lắp ráp các khung giá đỡ, nắp bảo vệ trong các hệ thống điện mặt trời hoặc năng lượng tái tạo.

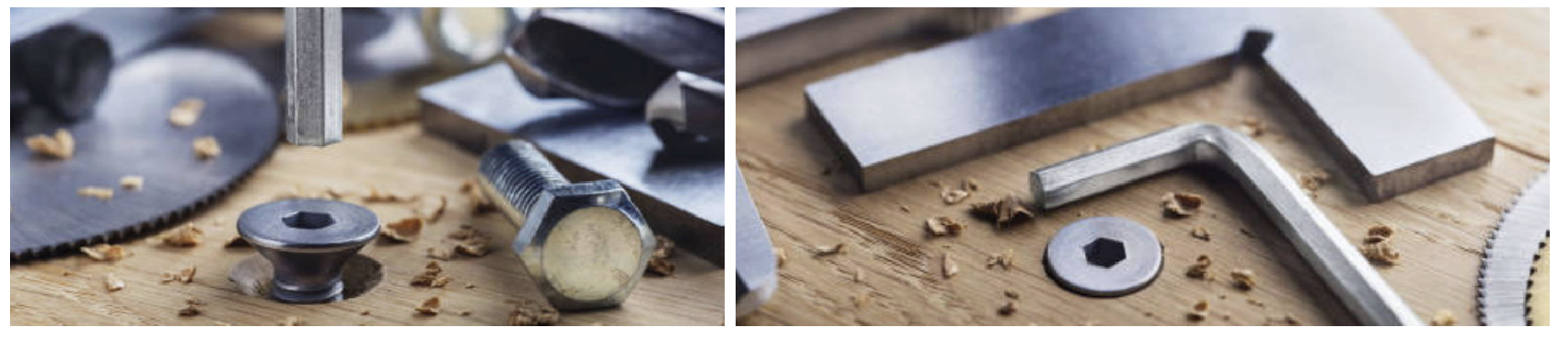

9. So sánh Đầu Col (DIN 7991) và Đầu Trụ (DIN 912) size M5

Sự khác biệt giúp quý khách lựa chọn đúng kiểu mũ vít cho nhu cầu cụ thể:

Tiêu chí	Vít Đầu Col (DIN 7991)	Vít Đầu Trụ (DIN 912)
Vị trí mũ vít	Nằm chìm bằng phẳng mặt vật liệu	Nhô hẳn lên phía trên bề mặt
Tính thẩm mỹ	Rất cao, hiện đại và tinh gọn	Khỏe khoắn, mang đậm chất công nghiệp
Kích thước khóa siết	Lục giác 3 mm	Lục giác 4 mm (Chịu lực khỏe hơn)
Ứng dụng ưu tiên	Nơi cần mặt phẳng, giới hạn không gian	Liên kết khung, kết cấu chịu tải kéo lớn

Kết luận: Nếu bạn cần một bề mặt liền mạch và an toàn, vít đầu bằng DIN 7991 là lựa chọn duy nhất đáp ứng được.

10. Hướng dẫn kỹ thuật doa lỗ để lắp phẳng mặt vít M5

Để đạt được hiệu quả thẩm mỹ 100% cho vít M5x16:

• Bước 1: Khoan lỗ mồi: Sử dụng mũi khoan 4.2mm cho vật liệu cần taro ren trực tiếp.
• Bước 2: Doa miệng lỗ (Countersink): Sử dụng mũi doa côn 90 độ, tạo độ vát sao cho đường kính miệng lỗ đạt xấp xỉ 10mm.
• Bước 3: Vệ sinh: Làm sạch phôi và bụi kim loại trong lỗ ren để tránh kẹt vít.
• Bước 4: Siết vít: Sử dụng khóa lục giác 3mm chất lượng cao, siết đều tay cho đến khi mũ vít nằm vừa khít và phẳng với mặt phôi.

11. Cách kiểm tra chất lượng Inox 304 chính ngạch

Nhận diện sản phẩm vít M5x16 Inox 304 chuẩn tại Mecsu:

• Độ bóng bề mặt: Inox 304 thật có độ sáng hơi xám đặc trưng của niken, không bóng loáng giả tạo như thép mạ chrome.
• Kiểm tra nam châm: Thép không gỉ 304 hầu như không hút nam châm. Sau khi gia công cán ren suốt, vít có thể nhiễm từ rất nhẹ nhưng lực hút vẫn cực yếu.
• Độ tinh xảo: Ren vít sắc nét, hốc lục giác 3mm được dập vuông vức, không bị biến dạng hay dính bavia.

12. Báo giá Vít Lục Giác Chìm Col M5x16 & Nơi mua hàng uy tín

a. Giá bán lẻ tham khảo: 630 đ / Cái

Với mức giá hợp lý cho một sản phẩm Inox 304 chuẩn quốc tế, Mecsu Pro cung cấp giá sỉ chiết khấu cao cho các nhà xưởng gia công và đơn vị thầu mua số lượng lớn theo bao/hộp.

b. Tại sao chọn Mecsu Pro?

• Sẵn hàng số lượng lớn: Đáp ứng nhanh các size vít M5 từ ngắn đến dài.
• Giấy tờ minh bạch: Cung cấp đầy đủ chứng từ CO/CQ cho các dự án yêu cầu kiểm soát chất lượng khắt khe.
• Vận chuyển tốc hành: Giao hàng nhanh toàn quốc, đáp ứng kịp thời tiến độ công trình.

MUA THÊM CÁC LOẠI LỤC GIÁC CHÌM ĐẦU COL INOX KHÁC TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về sản phẩm M5x16

13.1. Chiều dài 16mm của vít đầu col được đo như thế nào?

Điểm khác biệt quan trọng của vít đầu bằng (đầu col) là chiều dài 16mm được tính bao gồm cả phần mũ vít. Điều này giúp kỹ sư tính toán chính xác tổng độ sâu cần thiết để vít không bị xuyên qua phía đối diện của vật liệu.

13.2. Vít này có khả năng tự khoan vào gỗ không?

Không. Đây là dòng vít máy ren mét (M), bạn bắt buộc phải tạo lỗ taro ren trên vật liệu hoặc sử dụng kết hợp với đai ốc (tán) M5 để giữ chặt liên kết.

13.3. Dùng vít Inox 304 này cho môi trường nước biển trực tiếp có bị rỉ không?

Inox 304 kháng rỉ cực tốt nhưng nếu ngâm liên tục trong nước biển, vít có thể bị ố vàng bề mặt. Đối với các chi tiết ngập mặn trực tiếp, chúng tôi khuyên bạn nên sử dụng dòng Inox 316 để có độ bền tối ưu.

13.4. Bước ren 0.8mm là ren thô hay ren mịn?

Đối với hệ ren Met size M5, bước ren 0.8mm là bước ren thô tiêu chuẩn phổ biến nhất thế giới. Bạn sẽ dễ dàng tìm thấy các loại đai ốc hoặc phụ kiện M5 tương thích trên thị trường.

14. Hỗ trợ kỹ thuật từ đội ngũ Mecsu Pro

Bạn cần tư vấn về tiêu chuẩn kẹp chặt cho dự án đóng tàu hoặc dầu khí? Cần bảng vẽ CAD chi tiết của vít M5x16? Liên hệ ngay:

Địa chỉ kho bãi: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về momen siết cho vít đầu bằng

a. Hiện tượng cháy ren (Galling)

Vật liệu Inox có đặc tính dễ bị kẹt ren khi siết ở tốc độ cao bằng máy. Hãy nhỏ một giọt dầu bôi trơn và siết nhẹ tay bằng chìa lục giác thủ công để cảm nhận lực, đảm bảo ren vít và ren lỗ không bị hư hỏng đột ngột.

b. Chất lượng dụng cụ siết

“Lỗ lục giác 3mm của vít đầu col mỏng hơn đầu trụ. Việc dùng chìa lục giác rẻ tiền hoặc bị mòn cạnh sẽ phá hỏng lỗ vít ngay lập tức. Hãy đầu tư bộ lục giác chuẩn từ các hãng như Wiha, Wera hoặc PB Swiss tại Mecsu để bảo vệ tối đa linh kiện M5 của bạn.”
— Tư vấn từ Bộ phận Kỹ thuật Mecsu Pro.
