Review chi tiết Vít Lục Giác Chìm Đầu Col DIN 7991 M5x20 Inox 304: Sự bền bỉ trong liên kết cơ khí chính xác hiện đại

Mục Lục Bài Viết

1. 1. Tổng quan về sản phẩm Vít Lục Giác Chìm Col M5x20 Inox 304
2. 2. Bảng dữ liệu kỹ thuật chi tiết của linh kiện
3. 3. Đặc điểm cấu trúc Vít đầu bằng DIN 7991 size M5 dài 20mm
4. 4. Tại sao Inox 304 là lựa chọn ưu tiên cho dòng vít M5?
5. 5. Đánh giá độ chắc chắn và tính thẩm mỹ của mối ghép đầu chìm
6. 6. Phân loại các dòng lục giác chìm đầu côn Inox phổ biến
7. 7. Ưu điểm nổi bật và hạn chế của vít Inox 304 M5x20
8. 8. Ứng dụng thực tế: M5x20 – Chuyên gia trong kết cấu máy và xây dựng tàu thuyền
9. 9. Đối chiếu Đầu Col (DIN 7991) và Đầu Trụ (DIN 912) size M5
10. 10. Hướng dẫn kỹ thuật doa lỗ chuẩn để lắp phẳng vít M5
11. 11. Phương pháp nhận dạng Inox 304 đạt chuẩn chất lượng
12. 12. Báo giá Vít Lục Giác Chìm Col M5x20 và nơi mua hàng tin cậy
13. 13. Các câu hỏi thường gặp (FAQ) về mã vít M5x20
14. 14. Hỗ trợ kỹ thuật chuyên sâu từ Mecsu Pro
15. 15. Tư vấn chuyên gia: Lưu ý về chiều sâu ren khi lắp vít M5 dài 20mm

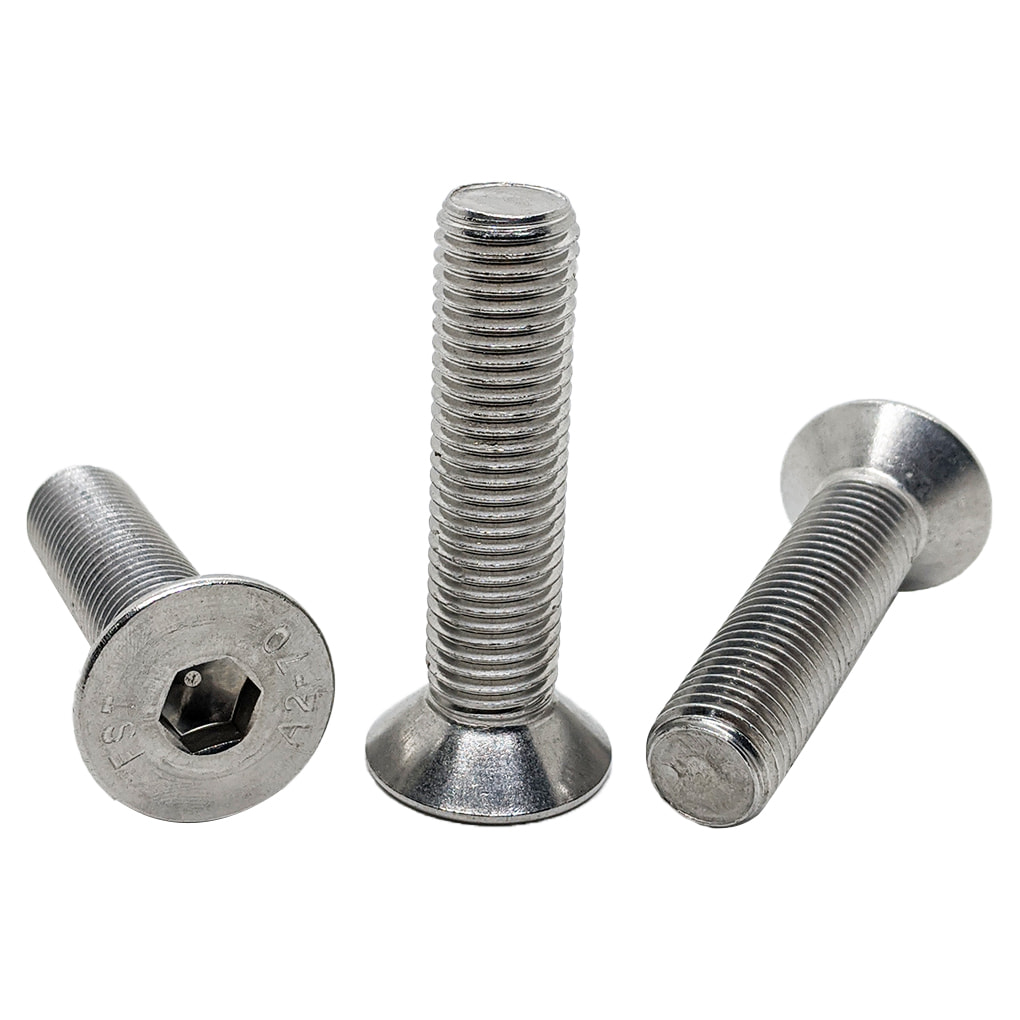

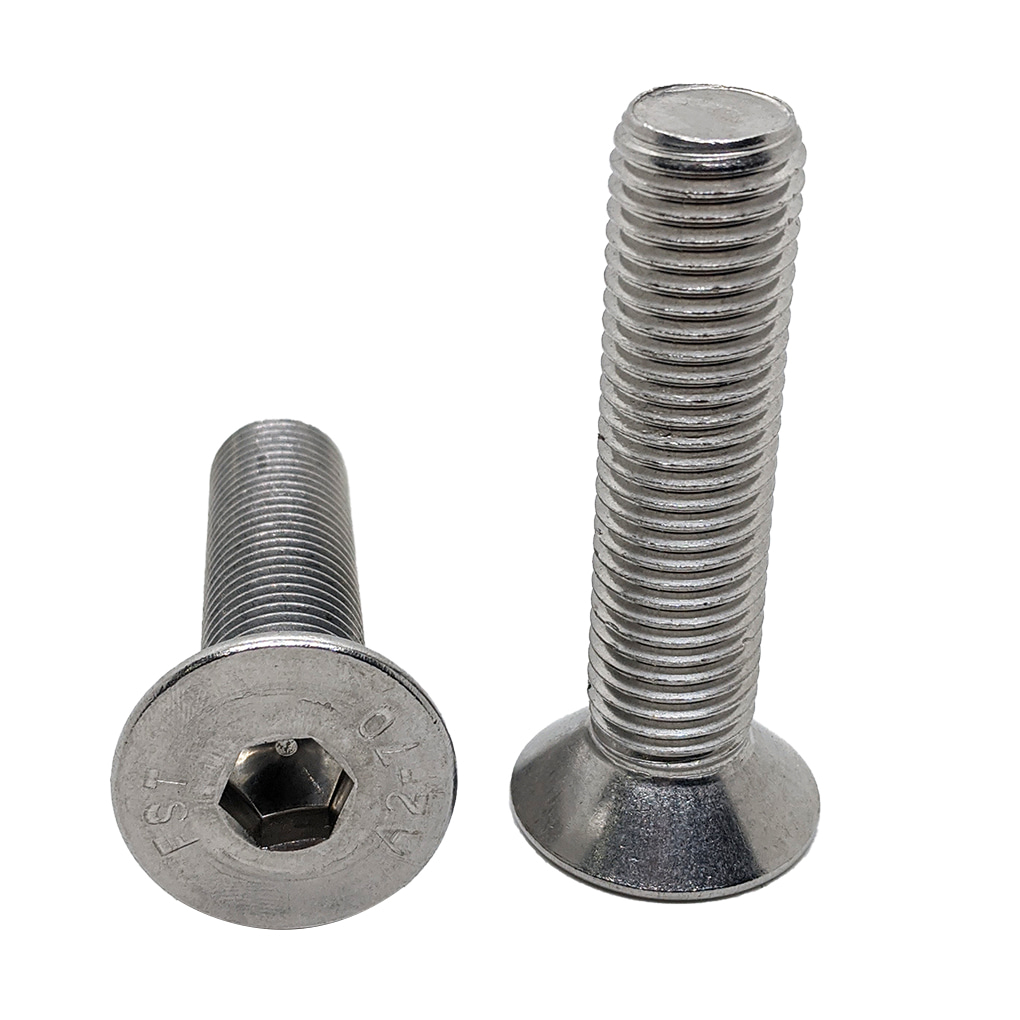

1. Tổng quan về sản phẩm Vít Lục Giác Chìm Col M5x20 Inox 304

Lục Giác Chìm Col Inox 304 DIN7991 M5x20 là một loại cấu kiện cơ khí kẹp chặt được thiết kế để mang lại bề mặt hoàn thiện phẳng mịn sau khi lắp đặt. Với cấu tạo đầu hình phễu đặc trưng, mũ vít sẽ lặn hoàn toàn vào trong vật liệu, loại bỏ các điểm gồ ghề của mũ vít nổi truyền thống. Đây là giải pháp lý tưởng cho những vị trí lắp ráp yêu cầu tính thẩm mỹ cao hoặc không gian giới hạn.

Được sản xuất từ vật liệu thép không gỉ Inox 304 dựa trên tiêu chuẩn DIN 7991, vít M5x20 không chỉ có khả năng kháng ăn mòn hóa học mạnh mẽ mà còn duy trì độ sáng bóng lâu dài. Sản phẩm được sử dụng phổ biến trong các dự án hàng hải, công nghiệp dầu khí và chế tạo máy móc chính xác cao.

2. Bảng dữ liệu kỹ thuật chi tiết của linh kiện

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chuẩn hóa cho mã sản phẩm B03M0501020TH00, giúp kỹ sư thiết kế chính xác lỗ doa côn:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0060712
MPN	B03M0501020TH00
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 7991
Kích thước ren (d)	M5
Bước ren (P)	0.8 mm (Ren thô tiêu chuẩn)
Chiều dài tổng (L)	20 mm (Tính cả phần đầu mũ)
Đường kính mũ (dk)	10 mm
Chiều cao mũ (k)	2.8 mm
Dụng cụ siết (s)	Lục giác 3 mm
Kiểu đầu	Đầu Col (Flat Head)
Chất liệu	Inox 304 (A2-70 Stainless Steel)
Kiểu thân	Ren Suốt (Full Thread)
Lĩnh vực ưu tiên	Đóng Tàu – Dự Án Dầu Khí
Xuất xứ	Trung Quốc

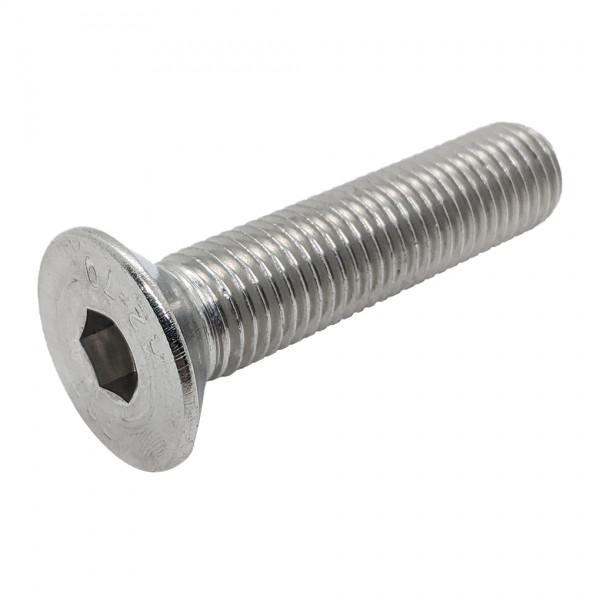

3. Đặc điểm cấu trúc Vít đầu bằng DIN 7991 size M5 dài 20mm

Linh kiện M5x20 sở hữu thiết kế chuyên biệt cho những liên kết xuyên thấu và phẳng mặt:

• Phần Đầu Vít: Có hình dạng phễu vát cạnh chuẩn xác. Mặt phía trên phẳng nhẵn cùng lỗ lục giác chìm size 3mm sâu và sắc cạnh. Khi lắp vào lỗ doa 90 độ, mặt vít sẽ đồng nhất với bề mặt chi tiết, không tạo ra điểm gờ cản trở.
• Phần Thân Vít: Với chiều dài hiệu dụng 20mm, vít được tiện ren suốt hoàn toàn. Điều này đảm bảo độ bám chắc chắn tối đa khi bắt qua các tấm phôi dày hoặc bám sâu vào chi tiết máy.

4. Tại sao Inox 304 là lựa chọn ưu tiên cho dòng vít M5?

Sử dụng vật liệu Inox 304 cho kích thước M5 mang lại sự đảm bảo về hiệu năng và tuổi thọ:

• Chống ăn mòn tuyệt vời: Không bị rỉ sét khi làm việc trong môi trường ẩm ướt, ngoài trời hoặc nơi tiếp xúc hóa chất nhẹ, đặc biệt quan trọng cho ngành tàu biển.
• Độ bền kéo ổn định: Đảm bảo mối nối chịu được lực kẹp chặt mà không bị biến dạng hay đứt gãy mũ vít.
• Thẩm mỹ và sạch sẽ: Bề mặt sáng ánh kim tự nhiên giúp thiết bị luôn có vẻ ngoài sang trọng mà không cần lớp xi mạ bảo vệ.

5. Đánh giá độ chắc chắn và tính thẩm mỹ của mối ghép đầu chìm

Vít M5x20 Inox 304 đầu bằng không chỉ đóng vai trò liên kết mà còn nâng cao giá trị hoàn thiện cho sản phẩm:

Việc sử dụng khóa lục giác 3mm cho phép truyền momen siết mạnh mẽ và chính xác hơn các loại đầu vít khác. Thiết kế DIN 7991 tạo ra diện tích tiếp xúc lớn giữa phần côn mũ vít và lỗ vật liệu, giúp phân tán lực nén đều hơn, bảo vệ các linh kiện nhạy cảm khỏi bị nứt vỡ trong quá trình siết chặt.

6. Phân loại các dòng lục giác chìm đầu côn Inox phổ biến

Tùy theo môi trường làm việc đặc thù, quý khách có thể lựa chọn các loại vật liệu:

• Inox 304 (Mã 0060712): Là phân khúc phổ biến nhất, cân bằng giữa giá thành (721 đ/cái) và chất lượng kháng rỉ trong dân dụng cũng như công nghiệp.
• Inox 316: Khả năng chống ăn mòn hóa chất và muối biển kịch trần, dùng cho thiết bị ngâm trực tiếp dưới nước mặn.
• Inox 201: Giải pháp kinh tế cho vị trí khô ráo hoàn toàn, tập trung vào độ sáng bóng bề mặt.

7. Ưu điểm nổi bật và hạn chế của vít Inox 304 M5x20

Ưu điểm:

• Thiết kế phẳng khít: Tạo ra bề mặt liền mạch, đảm bảo an toàn lao động và thẩm mỹ cho sản phẩm hoàn thiện.
• Độ bền Inox 304: Duy trì khả năng chống oxy hóa bền bỉ qua thời gian dài sử dụng.
• Ren suốt chính xác: Cán ren theo tiêu chuẩn giúp lắp ráp trơn tru và lực giữ vững chắc.
• Kích thước đa dụng: Chiều dài 20mm lý tưởng cho nhiều loại bản lề và khung giá đỡ dày.

Hạn chế:

• Yêu cầu doa lỗ: Phải thực hiện thêm công đoạn dùng mũi doa côn, không thể vặn trực tiếp lên lỗ khoan phẳng.
• Nhạy cảm với dụng cụ mở: Cần dùng chìa lục giác 3mm chất lượng cao để tránh làm hỏng cạnh của lỗ lục giác khi siết lực lớn.

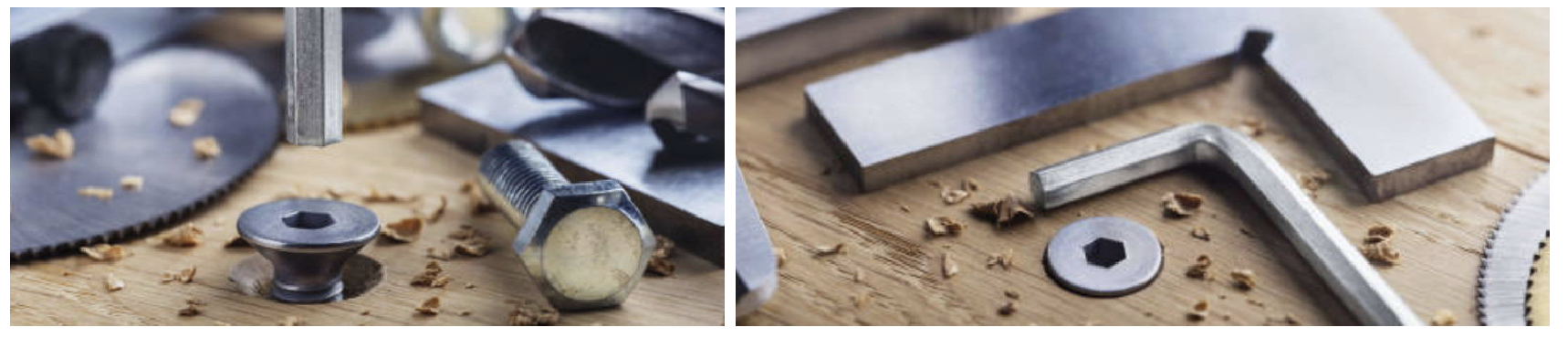

8. Ứng dụng thực tế: M5x20 – Chuyên gia trong kết cấu máy và xây dựng tàu thuyền

Vít lục giác chìm M5x20 là linh kiện kẹp chặt quan trọng trong nhiều lĩnh vực công nghệ cao:

• Ngành Chế tạo Máy: Dùng để cố định các tấm panel, vỏ bảo vệ máy CNC hoặc robot công nghiệp nơi bề mặt cần phẳng mịn.
• Thiết bị đóng tàu: Bắt các phụ kiện trang trí, bảng điều khiển nội thất trên tàu thủy nơi yêu cầu vật liệu chống rỉ hơi muối biển.
• Lắp ráp nội thất cao cấp: Kết nối khung kim loại với gỗ hoặc nhựa nơi đầu vít cần giấu chìm để không gây vướng víu.
• Công nghiệp Năng lượng: Lắp ráp các chi tiết trong tủ điện, hộp kỹ thuật hoặc bảng năng lượng mặt trời lắp đặt ngoài trời.

9. Đối chiếu Đầu Col (DIN 7991) và Đầu Trụ (DIN 912) size M5

Lựa chọn kiểu đầu phù hợp sẽ quyết định đến tính năng và vẻ ngoài của thiết bị:

Tiêu chí so sánh	Vít Đầu Col (DIN 7991)	Vít Đầu Trụ (DIN 912)
Vị trí mũ vít sau khi lắp	Nằm chìm sâu bằng mặt chi tiết	Nhô hẳn lên trên bề mặt phôi
Vẻ ngoài hoàn thiện	Tinh tế, gọn gàng và thẩm mỹ	Cứng cáp, mang phong cách công nghiệp
Kích thước dụng cụ mở	Lục giác 3 mm	Lục giác 4 mm
Không gian lắp đặt	Tiết kiệm tối đa, dùng cho nơi hẹp	Cần khoảng không cho chiều cao mũ

Kết luận: Nếu thiết kế của bạn ưu tiên bề mặt phẳng hoàn hảo và không vật cản, DIN 7991 là giải pháp tối ưu nhất.

10. Hướng dẫn kỹ thuật doa lỗ chuẩn để lắp phẳng vít M5

Để đạt được hiệu quả lắp đặt phẳng mặt tuyệt đối khi sử dụng vít M5x20:

• Bước 1: Khoan mồi: Sử dụng mũi khoan 4.2mm cho lỗ taro ren M5 tiêu chuẩn.
• Bước 2: Doa miệng lỗ (Countersink): Sử dụng mũi doa côn 90 độ, đường kính miệng lỗ doa phải đạt tối thiểu 10mm.
• Bước 3: Làm sạch: Thổi sạch phôi kim loại trong lỗ để ren vít không bị kẹt khi vặn vào.
• Bước 4: Siết chặt: Sử dụng khóa lục giác 3mm chất lượng tốt, siết đều tay cho đến khi mũ vít chìm hẳn xuống.

11. Phương pháp nhận dạng Inox 304 đạt chuẩn chất lượng

Nhận diện vít M5x20 Inox 304 chính ngạch tại Mecsu qua các dấu hiệu sau:

• Màu sắc bề mặt: Inox 304 chuẩn có độ sáng ánh kim hơi mờ, không bóng loáng kiểu mạ kẽm.
• Từ tính: Inox 304 hầu như không hút nam châm. Sau khi gia công ren, vít có thể nhiễm từ rất nhẹ nhưng lực hút vẫn cực kỳ yếu so với sắt.
• Độ hoàn thiện: Ren vít sắc nét, đầu lục giác 3mm chuẩn xác, không bị dính bavia thừa.

12. Báo giá Vít Lục Giác Chìm Col M5x20 và nơi mua hàng tin cậy

a. Giá bán tham khảo: 721 đ / Cái

Chỉ với chi phí thấp, quý khách đã sở hữu một sản phẩm Inox 304 đạt tiêu chuẩn quốc tế. Mecsu Pro cung cấp chính sách giá sỉ linh hoạt cho các xưởng cơ khí, nhà thầu đóng tàu mua số lượng lớn theo túi hoặc hộp.

b. Tại sao chọn Mecsu Pro?

• Hàng sẵn kho số lượng lớn: Đáp ứng ngay lập tức nhu cầu của các dự án sản xuất.
• Chứng từ đầy đủ: Cung cấp CO/CQ minh bạch cho mọi đơn hàng dự thầu.
• Vận chuyển tốc hành: Hệ thống logistic chuyên nghiệp giao hàng nhanh trên toàn quốc.

MUA THÊM CÁC LOẠI LỤC GIÁC CHÌM ĐẦU COL INOX KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về mã vít M5x20

13.1. Chiều dài 20mm được tính như thế nào?

Khác với dòng đầu trụ, đối với vít đầu bằng (DIN 7991), chiều dài 20mm là tổng độ dài của cả con vít tính từ mặt phẳng đỉnh mũ đến hết thân ren. Đây là thông số quan trọng để tính toán độ sâu lỗ khoan.

13.2. Tôi có thể sử dụng vít này bắt trực tiếp vào vật liệu nhôm không?

Không nên vặn trực tiếp mà không có ren. Đây là vít máy ren Met, quý khách cần khoan mồi và taro ren trước, hoặc sử dụng kèm với đai ốc (tán) M5 để cố định chi tiết.

13.3. Vít Inox 304 này có bị rỉ sét khi dùng ngoài trời không?

Inox 304 chống rỉ rất tốt trong điều kiện mưa nắng thông thường. Tuy nhiên, nếu dùng ở môi trường sát biển có hơi muối đậm đặc, bạn nên cân nhắc dòng Inox 316 để tránh hiện tượng bị ố vàng bề mặt.

13.4. Bước ren 0.8mm có phổ biến không?

Có, 0.8mm là bước ren thô tiêu chuẩn phổ biến nhất cho size ren M5 hệ Met. Hầu hết các loại tán M5 trên thị trường hiện nay đều sẽ vặn vừa loại vít này.

14. Hỗ trợ kỹ thuật chuyên sâu từ Mecsu Pro

Đội ngũ chuyên gia kỹ thuật của Mecsu Pro luôn sẵn sàng giải đáp các vấn đề về vật tư phụ trợ cho ngành cơ khí và dầu khí. Liên hệ ngay:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Tư vấn chuyên gia: Lưu ý về chiều sâu ren khi lắp vít M5 dài 20mm

a. Đề phòng hiện tượng cháy ren (Kẹt ren)

Inox 304 có đặc tính dễ bị kẹt ren nếu siết ở tốc độ cao bằng máy do ma sát sinh nhiệt. Hãy nhỏ một giọt dầu bôi trơn chuyên dụng và thực hiện siết bằng tay để đảm bảo ren vít được trơn tru, không bị kẹt vĩnh viễn trong phôi.

b. Chọn dụng cụ mở chuẩn xác

“Với lỗ lục giác nhỏ 3mm, việc sử dụng các chìa khóa kém chất lượng sẽ làm loét lỗ lục giác ngay lập tức. Hãy ưu tiên sử dụng bộ khóa lục giác từ Wiha hoặc Wera để bảo vệ tối đa linh kiện kẹp chặt M5 của bạn.”
— Kinh nghiệm từ phòng kỹ thuật Mecsu Pro.
