Lục Giác Chìm Mo Inox 304 ISO7380 M12x20

Đánh giá kỹ thuật chuyên sâu: Lục Giác Chìm Mo Inox 304 ISO7380 M12x20

Mục Lục

1. 1. Tổng quan về Lục Giác Chìm Mo Inox 304 ISO7380 M12x20
2. 2. Bảng thông số kỹ thuật chi tiết Vít M12x20
3. 3. Cấu tạo đặc trưng của Vít Đầu Mo (Button Head)
4. 4. Giải mã tiêu chuẩn ISO 7380 và vật liệu Inox 304
5. 5. Đánh giá sức bền và khả năng chịu tải của M12
6. 6. So sánh kỹ thuật: ISO 7380 (Đầu nấm) vs DIN 912 (Đầu trụ)
7. 7. Ưu điểm và hạn chế của Lục Giác Chìm Mo M12x20
8. 8. Ứng dụng thực tế của kích thước M12x20
9. 9. Hiệu suất trong môi trường nhiệt và hóa chất
10. 10. Hướng dẫn lắp đặt và Lực xiết an toàn
11. 11. Cách nhận biết Inox 304 chất lượng cao
12. 12. Giá bán, đóng gói & Phụ kiện khuyên dùng
13. 13. Câu hỏi thường gặp (FAQ) về Lục Giác Chìm M12x20
14. 14. Liên hệ tư vấn kỹ thuật Mecsu
15. 15. Góc kỹ thuật: Mẹo tháo ốc khi bị tuôn đầu

1. Tổng quan về Lục Giác Chìm Mo Inox 304 ISO7380 M12x20

Lục Giác Chìm Mo Inox 304 ISO7380 M12x20 là dòng vật tư liên kết hạng nặng với đường kính thân lớn M12 nhưng sở hữu chiều dài ngắn gọn chỉ 20mm. Sản phẩm thường được giới cơ khí gọi là vít đầu dù hoặc vít chỏm cầu, được thiết kế đặc biệt cho các mối ghép chịu lực lớn tại những vị trí có không gian hạn hẹp, hoặc cần kẹp chặt các bản mã kim loại dày mà không muốn phần ren thừa nhô ra gây vướng víu.

Được chế tạo từ khối thép không gỉ Inox 304 theo tiêu chuẩn quốc tế ISO 7380, vít M12x20 mang lại sự an tâm tuyệt đối về độ bền bỉ. Sản phẩm không chỉ chịu được tải trọng cao mà còn chống lại sự ăn mòn của môi trường ẩm ướt, hóa chất nhẹ, giữ cho thiết bị luôn sáng bóng và thẩm mỹ.

2. Bảng thông số kỹ thuật chi tiết Vít M12x20

Để đảm bảo sự chính xác trong thiết kế và thay thế linh kiện, mời quý khách tham khảo bảng thông số kỹ thuật chuẩn dưới đây:

d: Đường kính ren | l: Chiều dài | k: Chiều cao đầu | s: Size khóa | dk: Đường kính đầu

Hạng mục kỹ thuật	Thông số cụ thể
Mã đặt hàng	0064557
Mã sản phẩm (MPN)	B04M1201020TH00
Hệ đo lường	Met (Metric)
Dòng sản phẩm	Vít lục giác chìm đầu mo (Socket Button Head Screw)
Tiêu chuẩn sản xuất	ISO 7380
Cấp dung sai	6g (Phù hợp lắp lẫn quốc tế)
Đường kính ren (d)	M12
Bước ren (P)	1.75 mm (Ren thô)
Chiều dài thân (l)	20 mm
Đường kính mũ (dk)	~ 21 mm
Chiều cao mũ (k)	~ 6.6 mm
Dụng cụ tháo lắp (s)	Lục giác 8 mm
Chất liệu	Inox 304 (Thép không gỉ A2)
Phân bố ren	Ren suốt (Full Thread)
Ứng dụng	Đóng Tàu, Dầu Khí, Công nghiệp nặng
Nguồn gốc	Trung Quốc

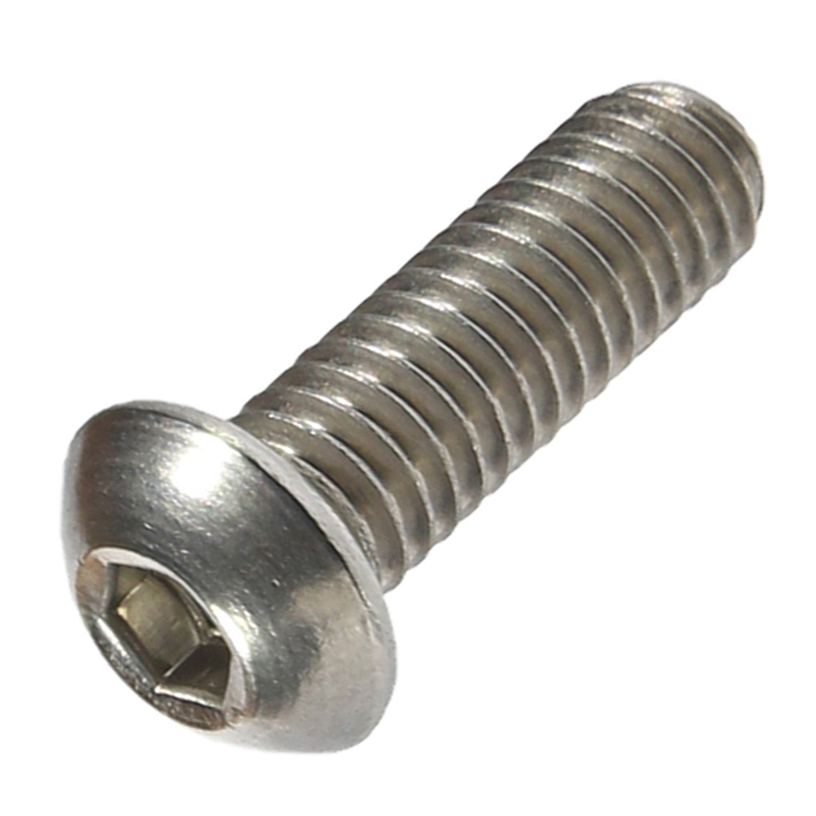

3. Cấu tạo đặc trưng của Vít Đầu Mo (Button Head)

Lục Giác Chìm Mo Inox M12x20 được thiết kế với sự cân đối giữa kích thước lớn và độ hoàn thiện cao:

• Phần mũ (Head): Dạng hình bán cầu dẹt với đường kính cực lớn 21mm. Tiết diện khổng lồ này giúp vít phân tán lực ép mạnh mẽ lên bề mặt vật liệu, tránh hiện tượng xé rách lỗ khoan khi chịu tải trọng lớn. Tâm mũ là lỗ lục giác chìm 8mm.
• Phần thân (Shank): Hình trụ tròn đường kính 12mm, chiều dài ngắn gọn 20mm. Thân vít được tiện ren suốt bước 1.75mm (ren thô), lý tưởng để vặn vào các lỗ taro sẵn trên thân máy hạng nặng hoặc bản mã thép dày.

4. Giải mã tiêu chuẩn ISO 7380 và vật liệu Inox 304

Hiểu rõ các thông số kỹ thuật giúp bạn chọn đúng vật tư cho công trình:

• Tiêu chuẩn ISO 7380: Quy định toàn cầu về kích thước và đặc tính cơ học cho vít đầu cầu lục giác chìm. Sản phẩm đạt chuẩn này đảm bảo độ chính xác tuyệt đối, dễ dàng thay thế và tương thích với mọi lỗ ren M12 chuẩn.
• Vật liệu Inox 304 (A2): Hợp kim thép chứa 18% Crom và 8% Niken. Thành phần này tạo lớp màng thụ động tự nhiên, bảo vệ vít khỏi sự oxy hóa, giúp vít không bị gỉ sét trong môi trường ẩm ướt, nước mưa và hóa chất nhẹ.

5. Đánh giá sức bền và khả năng chịu tải của M12

Vít M12x20 thuộc phân khúc chịu tải trọng rất lớn (Heavy Duty):

• Độ bền kéo: Cấp bền A2-70 tương đương với khả năng chịu lực kéo đứt khoảng 700 N/mm2. Đường kính M12 cung cấp khả năng chịu lực cắt ngang (shear load) cực kỳ ấn tượng, phù hợp cho các mối ghép chịu rung động mạnh.
• Lưu ý kỹ thuật: Do đầu mo có chiều cao thấp (6.6mm) và lỗ lục giác 8mm, khả năng chịu lực siết (torque) sẽ thấp hơn so với bu lông đầu trụ (DIN 912 – dùng lục giác 10mm). Cần sử dụng cờ lê lực để siết đúng thông số kỹ thuật, tránh làm tròn đầu giác.

6. So sánh kỹ thuật: ISO 7380 (Đầu nấm) vs DIN 912 (Đầu trụ)

Lựa chọn loại vít phù hợp dựa trên yêu cầu thiết kế cụ thể:

Tiêu chuẩn	Kiểu dáng đầu	Độ cao đầu (M12)	Ưu tiên sử dụng
ISO 7380	Đầu Mo (Tròn)	~ 6.6 mm	Cần độ thẩm mỹ, bề mặt trơn láng, an toàn (không sắc cạnh), chiều cao lắp đặt thấp.
DIN 912	Đầu Trụ (Cao)	~ 12.0 mm	Cần lực siết cực đại, lắp chìm sâu vào lỗ (counterbore), chịu tải trọng cao nhất.

Kết luận: Nếu cần sự gọn gàng và an toàn bề mặt cho kết cấu lớn, hãy chọn ISO 7380 M12x20. Nếu cần lực siết tối đa, hãy chọn DIN 912.

7. Ưu điểm và hạn chế của Lục Giác Chìm Mo M12x20

Đánh giá khách quan để tối ưu hiệu quả ứng dụng:

Ưu điểm:

• Chịu lực vượt trội: Size M12 mang lại sự an tâm tuyệt đối về độ bền và lực cắt.
• Thẩm mỹ cao: Đầu vít to (21mm), bóng loáng, tạo vẻ chắc chắn và hiện đại.
• An toàn: Thiết kế bo tròn giúp tránh gây thương tích khi va chạm.
• Tiết kiệm không gian: Chiều dài 20mm ngắn gọn, phù hợp cho các lỗ mù hoặc lắp tấm mỏng.

Hạn chế:

• Lực siết hạn chế: Lỗ lục giác 8mm nhỏ hơn so với chuẩn đầu trụ (10mm) cùng size M12.
• Giá thành: Cao hơn đáng kể so với các size nhỏ do khối lượng vật liệu lớn.

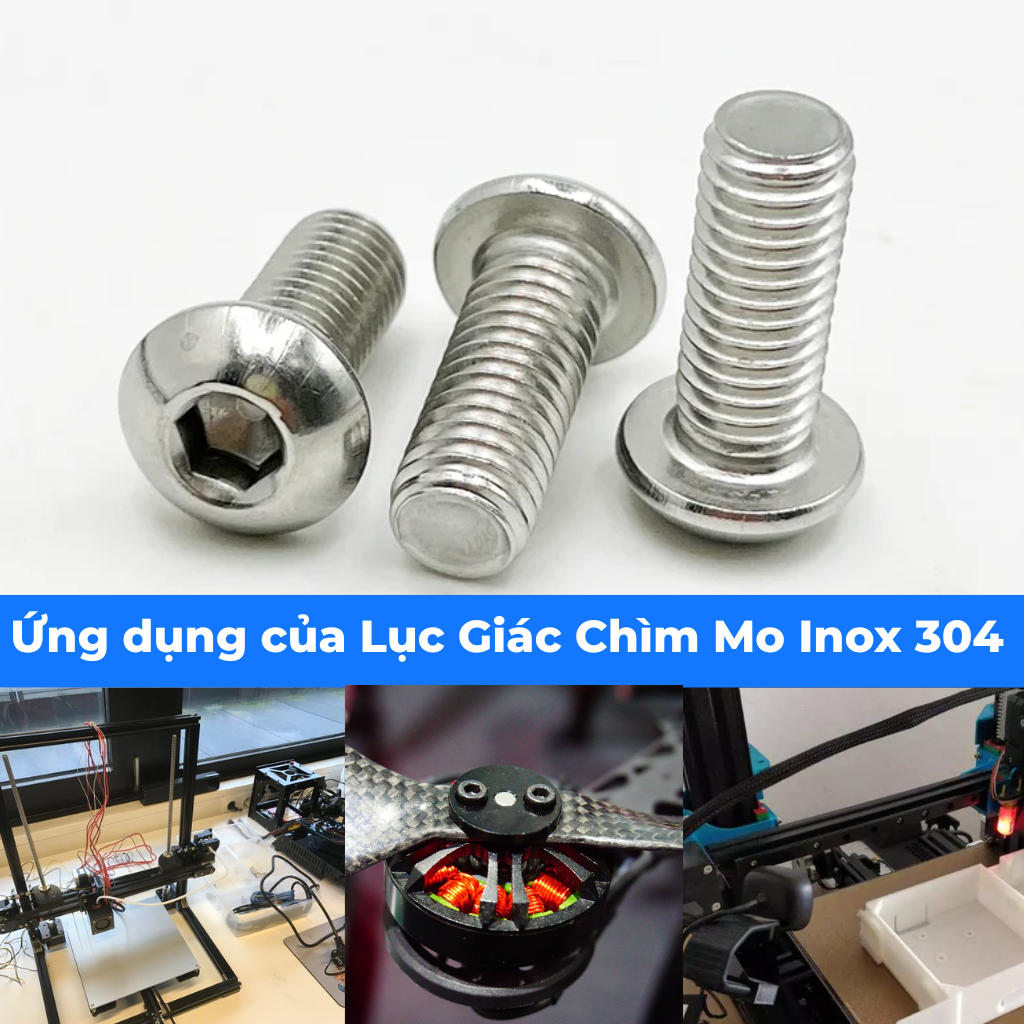

8. Ứng dụng thực tế của kích thước M12x20

Kích thước M12x20 (thân to, chiều dài ngắn) giải quyết được những bài toán kỹ thuật đặc thù trong công nghiệp nặng:

• Lắp ráp thiết bị tập Gym chuyên dụng (Heavy Gym Equipment): Dùng để cố định các khớp nối chịu lực, thanh tạ đòn hoặc chân đế máy tập. Đầu vít M12 to bản và bo tròn đảm bảo an toàn tuyệt đối cho người tập, không gây trầy xước.
• Cơ khí & Đồ gá (Jigs & Fixtures): Dùng để kẹp chặt các bản mã đáy khuôn, hoặc làm chốt định vị có ren trên bàn máy phay CNC. Chiều dài 20mm đảm bảo vít không xuyên qua bàn máy.
• Công nghiệp Ô tô & Xe tải (Truck & Automotive): Sử dụng để bắt các tấm chắn bùn xe tải, giá đỡ thùng xe hoặc các chi tiết khung gầm nơi tôn dày nhưng không gian phía sau hẹp (tránh chạm vào bình nhiên liệu, hệ thống treo).
• Kết cấu thép & Giá kệ kho hàng (Heavy Duty Racking): Liên kết các thanh giằng chéo hoặc bản mã gia cường chân cột. Đầu vít to giúp ép chặt bản mã mà không cần long đền lớn.

9. Hiệu suất trong môi trường nhiệt và hóa chất

Inox 304 là vật liệu đáng tin cậy cho nhiều điều kiện khắc nghiệt:

• Chịu nhiệt: Vít hoạt động ổn định trong dải nhiệt độ rộng, chịu được nhiệt độ cao lên tới 870°C, an toàn cho các thiết bị gia nhiệt công nghiệp.
• Kháng hóa chất: Chống chịu tốt axit hữu cơ, dung môi và nước mưa. Tuy nhiên, trong môi trường nước biển mặn hoặc hồ bơi (nhiều Clo), nên cân nhắc nâng cấp lên Inox 316.

10. Hướng dẫn lắp đặt và Lực xiết an toàn

Thao tác đúng kỹ thuật giúp bảo vệ đầu ốc và ren:

Dụng cụ:

• Sử dụng Lục giác (Lục lăng) size 8mm. Lưu ý: Vít đầu mo M12 dùng khóa 8mm, khác với vít đầu trụ M12 dùng khóa 10mm.

Lực xiết (Torque):

• Lực xiết khuyến nghị cho M12 Inox 304 đầu mo là khoảng 45 N.m – 55 N.m.
• Tránh siết quá lực (“hết tay”) bằng ống tuýp nối dài, vì Inox dẻo hơn thép đen và lỗ lục giác 8mm có thể bị trượt nếu quá tải.

Quy trình:

• Luôn làm sạch lỗ ren trước khi lắp. Vặn nhẹ bằng tay vài vòng đầu để đảm bảo ren ăn khớp chuẩn xác.

11. Mẹo phân biệt Inox 304 thật và giả

Để tránh mua phải hàng Inox 201 kém chất lượng:

• Quan sát: Sản phẩm sáng bóng, tinh xảo. Trên đầu mũ thường dập ký hiệu “A2-70” hoặc logo nhà sản xuất.
• Nam châm: Inox 304 sau khi gia công nguội (dập đầu, cán ren) sẽ nhiễm từ tính nhẹ (hút yếu). Đây là hiện tượng vật lý bình thường. Hàng sắt mạ sẽ hút rất mạnh.
• Thuốc thử: Dùng axit thử chuyên dụng, Inox 304 giữ màu xám xanh, còn Inox 201 hoặc sắt sẽ chuyển màu đỏ gạch ngay lập tức.

12. Giá bán, đóng gói & Phụ kiện khuyên dùng

a. Giá bán tham khảo tại Mecsu: 6,652 đ / Cái (đã bao gồm VAT)

Lưu ý: Giá trên là giá bán lẻ. Quý khách mua số lượng lớn cho dự án hoặc đại lý vui lòng liên hệ để nhận chiết khấu tốt nhất.

b. Quy cách đóng gói

Đóng gói linh hoạt: Túi 10 cái, Hộp 50 cái hoặc Thùng 200 cái.

c. Combo phụ kiện đi kèm

Để mối ghép hoàn chỉnh, bạn nên chuẩn bị thêm:

• Đai ốc (Tán) M12 Inox 304.
• Long đền phẳng M12 (Tăng diện tích ép, bảo vệ bề mặt).
• Long đền vênh M12 (Chống tự tháo lỏng do rung động).
• Bộ lục giác 8mm chất lượng cao.

KHÁM PHÁ KHO LỤC GIÁC CHÌM ĐA DẠNG KÍCH THƯỚC TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về Lục Giác Chìm M12x20

a. Tôi cần mũi khoan bao nhiêu để taro ren M12?

Với vít M12 bước ren tiêu chuẩn 1.75mm, bạn cần sử dụng mũi khoan có đường kính 10.2 mm để khoan lỗ mồi trước khi dùng mũi taro.

b. Vít này có dùng được cho chân đế máy công nghiệp không?

Rất tốt. Các loại chân đế cao su giảm chấn cỡ lớn thường dùng cốt ren M12. Vít M12x20 có thể dùng để bắt cố định phần mặt bích của chân tăng chỉnh vào khung máy, đảm bảo sự chắc chắn chịu tải trọng hàng tấn.

c. Tại sao vít to M12 mà lại dùng lục giác 8mm (nhỏ hơn chuẩn đầu trụ)?

Đây là đặc thù của tiêu chuẩn ISO 7380 (đầu mo). Do thiết kế đầu vít hình bán cầu thấp để đảm bảo thẩm mỹ và an toàn, chiều sâu và đường kính của lỗ lục giác bị giới hạn để đảm bảo độ dày thành vách của đầu vít. Nếu làm lỗ to hơn (10mm), đầu vít sẽ yếu và dễ nứt vỡ.

14. Liên hệ tư vấn kỹ thuật Mecsu

Mecsu cam kết cung cấp giải pháp vật tư công nghiệp chính xác, chất lượng cao với đội ngũ hỗ trợ tận tâm.

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline hỗ trợ: 1800 8137
Email: [email protected]
Website: mecsu.vn

15. Góc kỹ thuật: Mẹo tháo ốc khi bị tuôn đầu

Nếu chẳng may lỗ lục giác 8mm bị tròn do vặn quá lực, hãy thử các cách sau:

• Đóng mũi vít sao (Torx): Chọn một mũi vít sao (hoa thị) cỡ T50 hoặc T55 lớn hơn lỗ bị tuôn một chút, dùng búa đóng chặt vào rồi vặn ra.
• Hàn đai ốc: Đây là cách hiệu quả nhất với ốc size lớn M12. Đặt một con tán M12 lên đầu vít, hàn chấm bên trong lỗ tán dính vào đầu vít, sau đó dùng cờ lê vặn ra dễ dàng.
• Dùng kìm chết loại lớn: Đầu mo M12 có đường kính 21mm và cao 6.6mm, đủ diện tích để dùng kìm chết loại tốt kẹp chặt mép ngoài và xoay.

Biên tập nội dung: Phòng Kỹ Thuật Mecsu

Lưu ý: Hình ảnh sản phẩm chỉ mang tính minh họa. Cam kết sản phẩm thực tế đúng thông số kỹ thuật M12x20 và vật liệu Inox 304 chuẩn.
