Phân tích chi tiết: Vít Lục Giác Chìm Đầu Mo Inox 304 M5x14 (ISO 7380)
Mục Lục Nội Dung
- 1. Tổng quan về Lục Giác Chìm Mo Inox 304 M5x14
- 2. Bảng thông số kỹ thuật và kích thước chuẩn
- 3. Cấu tạo đặc trưng của Vít đầu Mo (Button Head)
- 4. Ý nghĩa tiêu chuẩn ISO 7380 và vật liệu Inox 304
- 5. Đánh giá độ bền và khả năng chịu tải của size M5
- 6. So sánh Vít đầu Mo ISO 7380 và đầu Trụ DIN 912
- 7. Ưu điểm và hạn chế của dòng vít M5x14
- 8. Ứng dụng thực tế của Vít M5x14 trong lắp ráp
- 9. Đặc tính chịu nhiệt và chống ăn mòn hóa học
- 10. Hướng dẫn lắp đặt và lực xiết an toàn
- 11. Cách phân biệt Vít Inox 304 thật – giả
- 12. Cập nhật giá bán và quy cách đóng gói
- 13. Giải đáp thắc mắc (FAQ) về Lục Giác Chìm Mo M5x14
- 14. Liên hệ tư vấn kỹ thuật Bulong Mecsu
- 15. Mẹo hay: Xử lý ốc vít bị trờn đầu giác

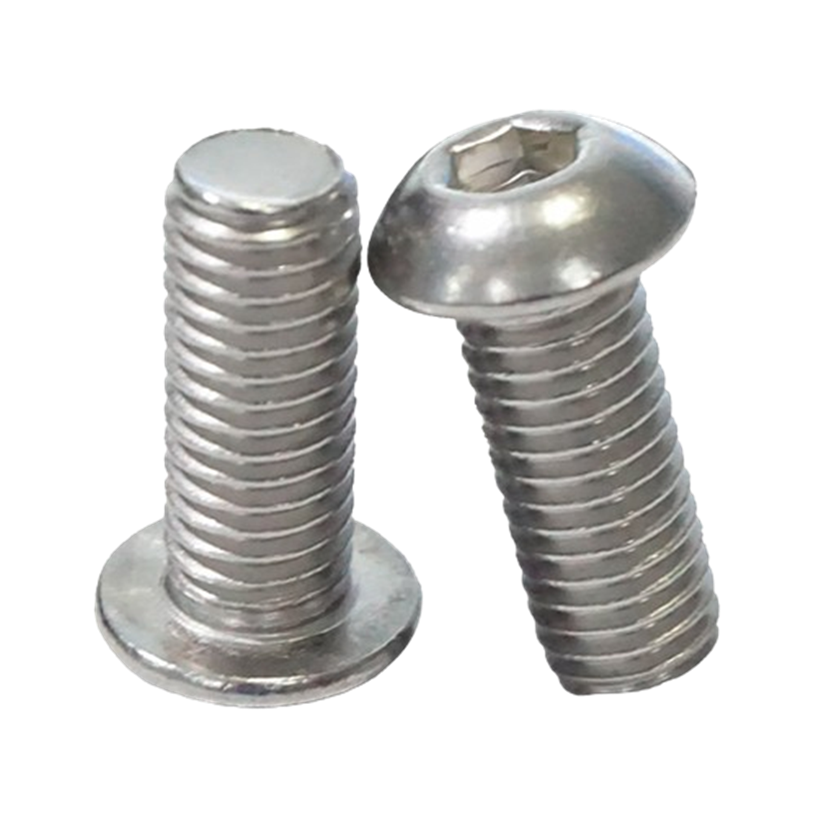

1. Tổng quan về Lục Giác Chìm Mo Inox 304 M5x14
Lục Giác Chìm Mo Inox 304 ISO7380 M5x14 là giải pháp liên kết tối ưu cho các mối ghép cần độ dài trung bình. Với kích thước ren M5 và chiều dài thân 14mm, sản phẩm này khắc phục hạn chế của các size ngắn (10-12mm) khi cần lắp xuyên qua các tấm vật liệu dày hơn hoặc cần bắt đai ốc kèm long đền mà vẫn đảm bảo tính thẩm mỹ cao nhờ thiết kế đầu nấm (đầu mo).
Sản phẩm được sản xuất từ thép không gỉ Inox 304 (SUS304), mang lại độ bền vượt trội trước các tác nhân môi trường như độ ẩm và oxy hóa. Tuân thủ nghiêm ngặt tiêu chuẩn ISO 7380, đầu vít được gia công bo tròn, không có cạnh sắc, giúp bề mặt thiết bị sau khi lắp đặt trở nên an toàn và tinh tế hơn.
2. Bảng thông số kỹ thuật và kích thước chuẩn
Để hỗ trợ việc tính toán thiết kế và đặt hàng chính xác, quý khách vui lòng tham khảo bảng dữ liệu kỹ thuật chi tiết dưới đây:
Ký hiệu: d (Đường kính ren), l (Chiều dài), k (Độ dày đầu), s (Giác lục lăng), dk (Đường kính đầu vít)
| Hạng mục kỹ thuật | Thông số chi tiết |
|---|---|
| Mã đặt hàng (SKU) | 0124528 |
| Mã nhà máy (MPN) | B04M0501014TH00 |
| Hệ kích thước | Met (Metric) |
| Loại sản phẩm | Vít lục giác chìm đầu mo (Button Head Socket Screw) |
| Tiêu chuẩn sản xuất | ISO 7380 |
| Size ren (d) | M5 (5mm) |
| Bước ren (P) | 0.8 mm (Ren thô tiêu chuẩn) |
| Chiều dài (l) | 14 mm |
| Đường kính đầu (dk) | ~ 9.5 mm |
| Chiều cao đầu (k) | ~ 2.75 mm |
| Size khóa lục giác (s) | 3 mm |
| Vật liệu | Inox 304 (SUS304 / A2) |
| Phân bố ren | Ren suốt (Full thread) |
| Ngành Hàng | Cơ khí, Dầu Khí, Nội thất, Điện tử |
| Xuất xứ | Trung Quốc |

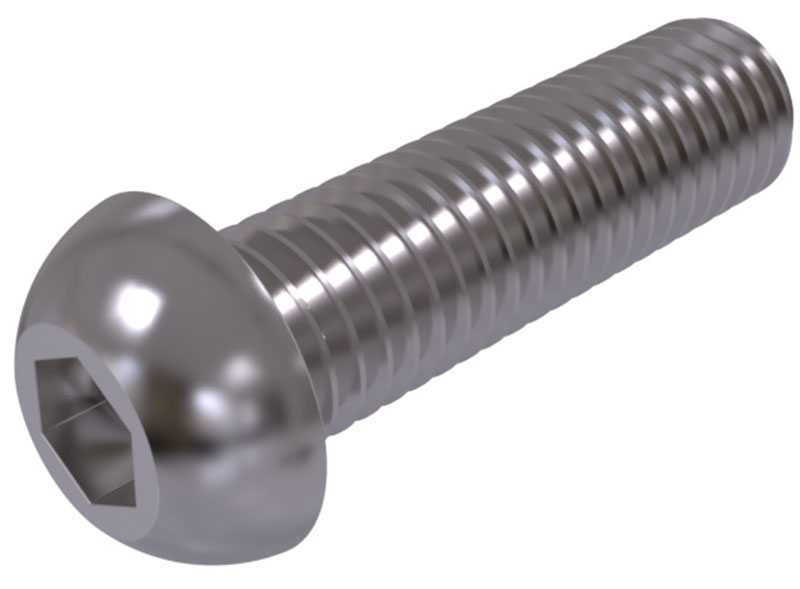

3. Cấu tạo đặc trưng của Vít đầu Mo (Button Head)
Vít Lục Giác Chìm M5x14 được cấu thành từ hai bộ phận chính với độ hoàn thiện cao:
- Phần mũ vít (Đầu cầu): Sở hữu đường kính rộng 9.5mm, giúp tán lực đều lên bề mặt vật liệu, giảm thiểu nguy cơ làm móp méo các tấm ốp mỏng. Thiết kế đầu thấp (2.75mm) giúp vít “ẩn mình” tốt hơn. Trung tâm đầu vít là lỗ lục giác chìm 3mm sâu và sắc nét.
- Phần thân ren: Với chiều dài 14mm, thân vít được tiện ren suốt (full thread) theo bước ren 0.8mm. Kích thước này đủ dài để đi xuyên qua các vách ngăn dày 6-8mm và vẫn còn dư ren để bắt đai ốc chắc chắn.
4. Ý nghĩa tiêu chuẩn ISO 7380 và vật liệu Inox 304
Các thông số này đảm bảo tính ứng dụng rộng rãi của sản phẩm:
- Tiêu chuẩn ISO 7380: Đây là “ngôn ngữ kỹ thuật” chung cho dòng vít đầu cầu lục giác chìm trên toàn thế giới. Sản phẩm đạt chuẩn này đảm bảo lắp lẫn hoàn hảo với các chi tiết máy, phụ kiện nhập khẩu mà không lo sai lệch về kích thước đầu hay lỗ khóa.
- Vật liệu Inox 304 (A2): Thép không gỉ Austenitic với hàm lượng Niken/Crom cao. Nó tạo lớp màng thụ động tự nhiên giúp vít chống lại sự ăn mòn của hơi ẩm, nước mưa, giữ cho mối ghép luôn sáng bóng và bền bỉ theo thời gian.
5. Đánh giá độ bền và khả năng chịu tải của size M5
Size M5 là bước nâng cấp quan trọng về khả năng chịu lực so với các dòng vít nhỏ M3, M4.
- Đường kính lõi 5mm giúp vít chịu được lực cắt (shear force) và lực kéo đứt cao hơn đáng kể.
- Tuy nhiên, thiết kế đầu mo (ISO 7380) có lỗ lục giác sâu làm giảm tiết diện chịu lực tại phần cổ vít so với vít đầu trụ (DIN 912).
- Lưu ý: Vít M5x14 thích hợp cho các mối ghép cố định khung máy, giá đỡ màn hình, chi tiết nội thất cần lực kẹp chắc chắn nhưng không phải chịu tải trọng treo cực lớn.
6. So sánh Vít đầu Mo ISO 7380 và đầu Trụ DIN 912
Việc lựa chọn loại đầu vít phụ thuộc vào vị trí lắp đặt và yêu cầu thẩm mỹ:
| Tiêu chí | ISO 7380 (Đầu Mo) | DIN 912 (Đầu Trụ) |
|---|---|---|
| Chiều cao đầu (k) | Thấp (~ 2.75 mm) | Cao (~ 5.0 mm) |
| Đường kính đầu (dk) | Rộng (~ 9.5 mm) | Nhỏ hơn (~ 8.5 mm) |
| Tính thẩm mỹ | Hiện đại, mềm mại | Thô, công nghiệp |
| Dụng cụ thao tác | Lục giác 3mm | Lục giác 4mm |
Kết luận: Chọn ISO 7380 cho các vị trí lộ thiên cần đẹp mắt và an toàn. Chọn DIN 912 cho các vị trí khuất hoặc cần lực siết lớn.
7. Ưu điểm và hạn chế của dòng vít M5x14
Ưu điểm nổi bật:
- Kích thước linh hoạt: 14mm là chiều dài lý tưởng để lắp xuyên qua các tấm ốp dày hoặc kết hợp với long đền vênh mà vẫn đủ ren để bắt tán.
- Đầu vít to rộng: Đường kính 9.5mm giúp kẹp chặt vật liệu mà không cần long đền phẳng trong nhiều trường hợp.
- An toàn: Đầu vít trơn nhẵn loại bỏ nguy cơ gây trầy xước khi va chạm.
Nhược điểm cần lưu ý:
- Lục giác 3mm: Size khóa 3mm cần thao tác cẩn thận, tránh dùng lực quá mạnh gây tròn lỗ giác.
- Không dùng cho lỗ khoan âm: Do đường kính đầu lớn, vít này không phù hợp để bắt chìm vào lỗ khoan bậc (counterbore) hẹp.

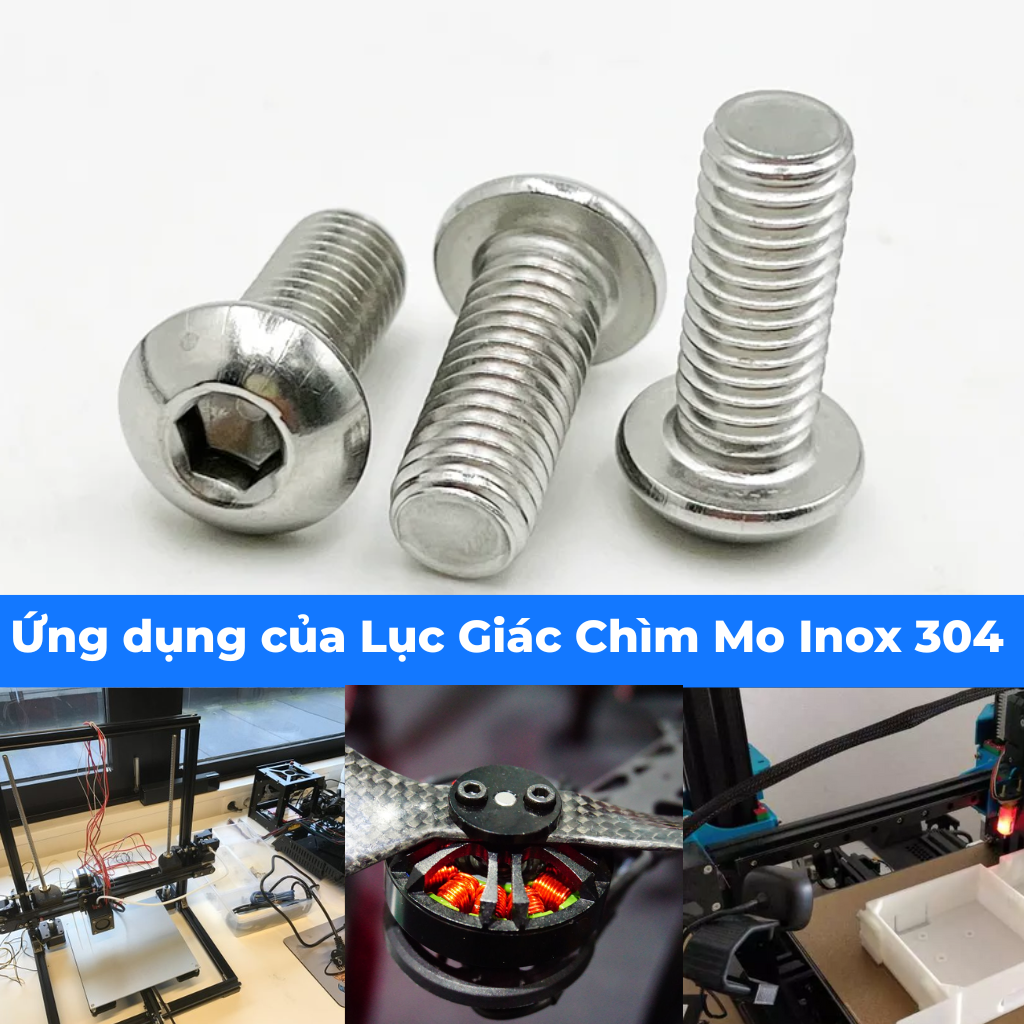

8. Ứng dụng thực tế của Vít M5x14 trong lắp ráp
Với chiều dài 14mm, vít M5x14 giải quyết tốt các bài toán mà size 10mm hay 12mm bị “hụt hơi”:
- Gá lắp khung máy in 3D & CNC: Dùng để bắt các động cơ bước (Stepper Motor Nema 17) thông qua các pát gá (bracket) hoặc tấm đệm giảm chấn dày 2-3mm. Vít 14mm đảm bảo xuyên qua pát và ăn sâu vào lỗ ren động cơ.
- Lắp ráp hộp mica/acrylic: Liên kết các tấm mica dày 5mm – 8mm bằng phương pháp bắt ốc xuyên qua và dùng đai ốc chụp (acorn nut) phía bên kia để trang trí.
- Phụ kiện ô tô: Bắt biển số xe có sử dụng khung viền nhựa hoặc kim loại (cần vít dài hơn để xuyên qua cả khung và biển).
- Nội thất lắp ghép: Dùng để bắt tay nắm ngăn kéo, tủ áo lên các tấm ván mỏng hoặc kim loại, nơi cần đầu vít đẹp nằm lộ ra ngoài.
- Công nghiệp điện: Bắt các thanh cái đồng (busbar) hoặc cầu đấu dây vào tấm panel cách điện.
9. Đặc tính chịu nhiệt và chống ăn mòn hóa học
Inox 304 mang lại sự an tâm tuyệt đối về chất lượng vật liệu:
- Chịu nhiệt độ: Vít hoạt động ổn định ở nhiệt độ cao (lên tới ~800°C), phù hợp cho các khu vực gần nguồn nhiệt.
- Kháng ăn mòn: Chống chịu xuất sắc với nước ngọt, độ ẩm không khí. Lưu ý: Nếu dùng cho môi trường biển mặn hoặc hóa chất đậm đặc, nên cân nhắc nâng cấp lên Inox 316.
10. Hướng dẫn lắp đặt và lực xiết an toàn
Tuân thủ quy trình sau để bảo vệ vít và thiết bị:
Chuẩn bị dụng cụ:
- Sử dụng Lục giác 3mm. Nên dùng loại lục giác thép cứng (S2 hoặc Cr-V) để đảm bảo độ chính xác và tránh làm toét đầu ốc.
Lực xiết (Torque):
- Lực xiết an toàn cho vít M5 Inox đầu cầu nằm trong khoảng 3.5 N.m – 4.5 N.m.
- Vặn đều tay, không dùng lực đột ngột.
11. Cách phân biệt Vít Inox 304 thật – giả
Để tránh mua phải hàng kém chất lượng:
- Quan sát: Inox 304 thật có màu sáng hơi đục, vân xước kim loại mịn, không bóng loáng kiểu hàng xi mạ.
- Thử nam châm: Inox 304 sau khi gia công nguội (dập đầu, cán ren) sẽ có từ tính nhẹ (hút nhẹ nam châm). Đây là hiện tượng vật lý bình thường, không ảnh hưởng chất lượng.
- Dung dịch thử: Thuốc thử axit chuyên dụng sẽ giữ màu xám/xanh trên Inox 304, trong khi Inox 201 sẽ chuyển màu đỏ gạch.
12. Cập nhật giá bán và quy cách đóng gói
a. Giá bán lẻ tham khảo: 607 đ / Cái (Đã bao gồm VAT)
Mecsu cung cấp chính sách giá sỉ cực tốt cho các nhà xưởng, đại lý và dự án mua số lượng lớn.
b. Quy cách đóng gói
Đóng gói tiện lợi: Túi 100 con, Hộp 500 con hoặc 1.000 con.
c. Sản phẩm thường mua kèm (Combo)
Bộ lắp ghép hoàn chỉnh thường bao gồm:
- Tán (Đai ốc) Inox 304 M5.
- Long đền phẳng M5 (DIN 125A) bảo vệ bề mặt.
- Long đền vênh M5 (DIN 127) chống rung.
- Lục giác 3mm chất lượng cao.
MUA NGAY COMBO VÍT INOX M5 CHÍNH HÃNG TẠI MECSU
13. Giải đáp thắc mắc (FAQ) về Lục Giác Chìm Mo M5x14
a. Vít dài 14mm có dùng cho nhôm định hình 2020 được không?
Cần lưu ý. Rãnh nhôm 2020 thường nông (khoảng 6mm). Nếu bạn bắt trực tiếp vật liệu quá mỏng (dưới 3mm), đuôi vít 14mm sẽ chạm đáy rãnh nhôm trước khi siết chặt. Vít này phù hợp hơn cho nhôm định hình 3030 hoặc khi bắt vật liệu dày trên 4mm với nhôm 2020.
b. Tôi có thể dùng vít này bắt vào gỗ không?
Về nguyên tắc là được nếu bạn sử dụng kết hợp với tán cấy gỗ (cấy ren) M5. Không nên vặn trực tiếp vít ren máy này vào gỗ vì độ bám sẽ rất kém.
c. Làm sao để tháo nếu đầu lục giác bị toét?
Do dùng lục giác 3mm nên nguy cơ toét đầu khá cao nếu tool mòn. Bạn có thể dùng dremel cắt rãnh ngang để biến thành vít dẹt, hoặc dùng bộ tháo vít gãy (screw extractor) cỡ nhỏ.
14. Liên hệ tư vấn kỹ thuật Bulong Mecsu
Chúng tôi cam kết cung cấp sản phẩm chuẩn ISO, đúng chất lượng Inox 304.
Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn
15. Mẹo hay: Xử lý ốc vít bị trờn đầu giác
Nếu lỗ lục giác 3mm bị toét do dùng tool mòn:
- Dùng dây thun: Chèn dây thun bản to vào lỗ, ấn mạnh tua vít và vặn.
- Đóng nhẹ đầu vít sao (Torx): Dùng búa đóng nhẹ đầu vít sao cỡ T20 vào lỗ để tạo rãnh mới rồi vặn ra.
- Dùng kìm chết: Đầu nấm M5 rộng 9.5mm cho phép kẹp kìm chết vào mép ngoài khá dễ dàng để xoay ra.
