Review chi tiết Lục Giác Chìm Mo Thép Đen 10.9 ISO7380 M10x16: Tối ưu không gian & Chịu tải lớn

Mục Lục Bài Viết

1. 1. Tổng quan về Vít Lục Giác Chìm Mo M10x16 Thép Đen
2. 2. Bảng thông số kỹ thuật chi tiết của sản phẩm
3. 3. Đặc điểm cấu tạo Bulong đầu dù ISO 7380 size M10 ngắn 16mm
4. 4. Ý nghĩa cấp bền 10.9 đối với dòng vít ngắn M10
5. 5. Đánh giá khả năng chịu lực cắt và siết của vít M10x16
6. 6. Phân loại các dòng lục giác chìm đầu mo M10 hiện nay
7. 7. Ưu nhược điểm khi sử dụng vít đầu nấm M10x16
8. 8. Ứng dụng thực tế: M10x16 – Giải pháp cho không gian hẹp
9. 9. So sánh Lục giác chìm đầu Mo (ISO 7380) và Đầu trụ (DIN 912)
10. 10. Hướng dẫn lắp đặt vít lục giác chìm M10 đúng kỹ thuật
11. 11. Mẹo nhận biết ốc lục giác M10 chất lượng cao
12. 12. Báo giá Lục Giác Chìm Mo M10x16 & Địa chỉ cung cấp uy tín
13. 13. Câu hỏi thường gặp (FAQ) về Vít M10x16
14. 14. Liên hệ tư vấn kỹ thuật từ Mecsu Pro
15. 15. Lời khuyên & Kinh nghiệm từ chuyên gia

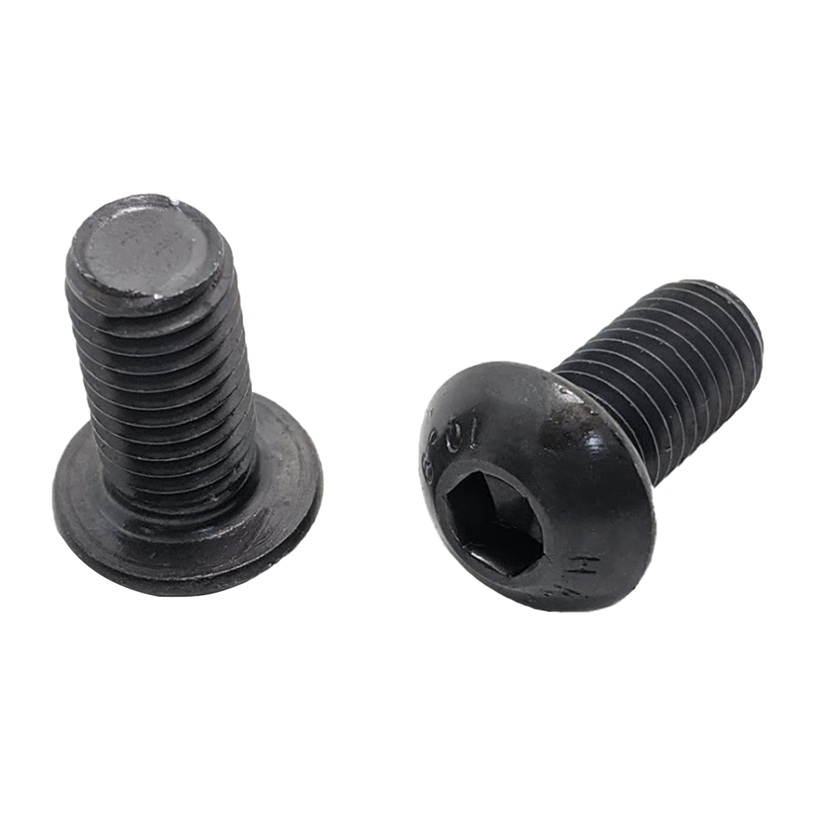

1. Tổng quan về Vít Lục Giác Chìm Mo M10x16 Thép Đen

Lục Giác Chìm Mo Thép Đen 10.9 ISO7380 M10x16 là sự kết hợp độc đáo giữa đường kính lớn (M10) và chiều dài ngắn (16mm). Đây là dòng sản phẩm đặc chủng dành cho các mối ghép cần lực kẹp cực lớn (đặc trưng của size M10) nhưng lại bị hạn chế về chiều sâu lắp đặt hoặc bề mặt vật liệu mỏng.

Khác với các dòng vít dài, phiên bản M10x16 tập trung vào sự cứng vững và gọn gàng. Đầu mũ hình nấm (Button Head) rộng tới 17.5mm giúp nó ôm chặt bề mặt kim loại mà không cần long đền, trong khi lớp hoàn thiện đen (Black Oxide) mang lại vẻ ngoài lỳ lợm, chuyên nghiệp cho các cỗ máy hạng nặng.

2. Bảng thông số kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chuẩn xác để quý khách dễ dàng tra cứu cho mã sản phẩm B04M1001016TE10:

Đặc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0059836
MPN	B04M1001016TE10
Hệ kích thước	Met (mm)
Tiêu chuẩn sản xuất	ISO 7380
Kích thước ren (d)	M10
Bước ren (P)	1.5 mm (Ren thô tiêu chuẩn)
Chiều dài (L)	16 mm
Đường kính mũ (dk)	17.5 mm
Chiều cao mũ (k)	5.5 mm
Dụng cụ mở (s)	Lục giác 6 mm
Kiểu dáng đầu	Đầu Mo (Button Head)
Chất liệu	Thép hợp kim (Alloy Steel)
Cấp bền	10.9
Kiểu ren	Ren Suốt (Full Thread)
Xuất xứ	Trung Quốc

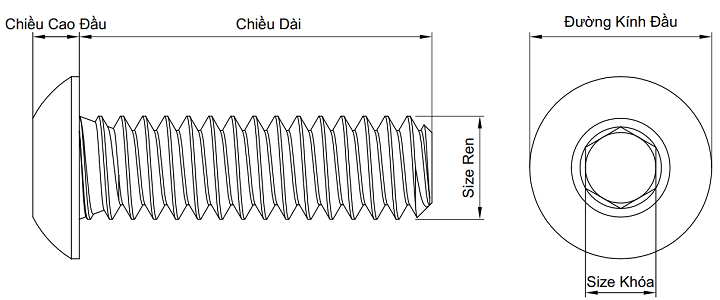

3. Đặc điểm cấu tạo Bulong đầu dù ISO 7380 size M10 ngắn 16mm

Cấu trúc của M10x16 được thiết kế tối ưu cho lực siết lớn trong không gian hẹp:

• Phần Mũ (Head): Với đường kính ren M10, phần mũ nấm mở rộng lên đến 17.5mm. Kích thước này tạo ra diện tích ép bề mặt rất lớn, đóng vai trò như một long đền đúc liền, giúp giữ chặt các tấm kim loại dày mà không làm biến dạng lỗ khoan. Ổ khóa lục giác sử dụng size 6mm.
• Phần Thân (Body): Ngắn và mập (đường kính 10mm, dài 16mm). Thân ren thô bước 1.5mm được gia công chính xác, ngắn gọn, đảm bảo không bị chạm đáy khi lắp vào các lỗ mù (blind hole) nông trên vỏ động cơ hoặc khung máy.

4. Ý nghĩa cấp bền 10.9 đối với dòng vít ngắn M10

Với vít ngắn M10x16, khả năng chịu lực cắt (shear strength) là yếu tố sống còn:

• Chống đứt gãy: Cấp bền 10.9 có giới hạn bền kéo 1040 MPa. Điều này biến con vít M10x16 thành một “chốt khóa” siêu cứng, chịu được lực trượt ngang cực lớn giữa hai bề mặt vật liệu mà không bị cắt đứt thân.
• Bảo vệ giác vặn: Vật liệu thép hợp kim cứng giúp lỗ lục giác 6mm chịu được mô-men xoắn cao cần thiết để siết chặt size ốc M10, hạn chế tình trạng toét đầu khi thi công.

Lưu ý: Đây là dòng ốc chịu lực cao (High Tensile), vượt trội hoàn toàn so với các loại ốc inox trang trí thông thường.

5. Đánh giá khả năng chịu lực cắt và siết của vít M10x16

M10x16 tuy ngắn nhưng “có võ”. Nó thường được dùng ở những vị trí chịu rung động mạnh và lực văng lớn.

Điểm cần lưu ý là lục giác mở chỉ là 6mm (nhỏ hơn so với 8mm của bu lông đầu trụ M10 thông thường). Do đó, dù thân ốc chịu được lực rất lớn, nhưng lực siết đầu vào bị giới hạn bởi kích thước chìa khóa. Bạn cần dùng đúng loại lục giác xịn (thép S2 hoặc Cr-V) để truyền lực tối đa mà không làm hỏng ốc.

6. Phân loại các dòng lục giác chìm đầu mo M10 hiện nay

Tương tự các size khác, M10 đầu mo cũng có các biến thể:

• Thép đen 10.9 (Sản phẩm này): Ưu tiên số 1 cho cơ khí chế tạo máy, chịu tải nặng, giá thành hợp lý nhất.
• Inox 304: Chuyên dùng cho môi trường thực phẩm, y tế hoặc ngoài trời. Tuy nhiên, độ cứng chỉ tương đương cấp bền 70 (thấp hơn 10.9 nhiều).
• Mạ kẽm (Zinc Plated): Thường là thép cấp bền thấp (4.8 hoặc 8.8), dùng cho các ứng dụng dân dụng nhẹ nhàng hơn.

7. Ưu nhược điểm khi sử dụng vít đầu nấm M10x16

Đánh giá để lựa chọn chính xác:

Ưu điểm:

• Chịu lực “khủng”: Đường kính M10 mang lại sự an tâm tuyệt đối về khả năng chịu tải trọng cắt và kéo.
• Gọn gàng: Chiều dài 16mm và đầu mo thấp (5.5mm) giúp tiết kiệm không gian, không gây vướng víu cho các chi tiết chuyển động lân cận.
• Diện tích ép lớn: Đầu mũ 17.5mm kẹp chặt vật liệu rất tốt.
• Giá rẻ: 1,018 đ/cái là mức giá cực tốt cho một chi tiết liên kết M10 cường độ cao.

Nhược điểm:

• Chiều dài hạn chế: Chỉ lắp được các tấm vật liệu có tổng độ dày mỏng (khoảng dưới 8-10mm nếu bắt vào đai ốc).
• Kén dụng cụ: Cần lục giác 6mm chất lượng cao để siết đủ lực cho size M10.

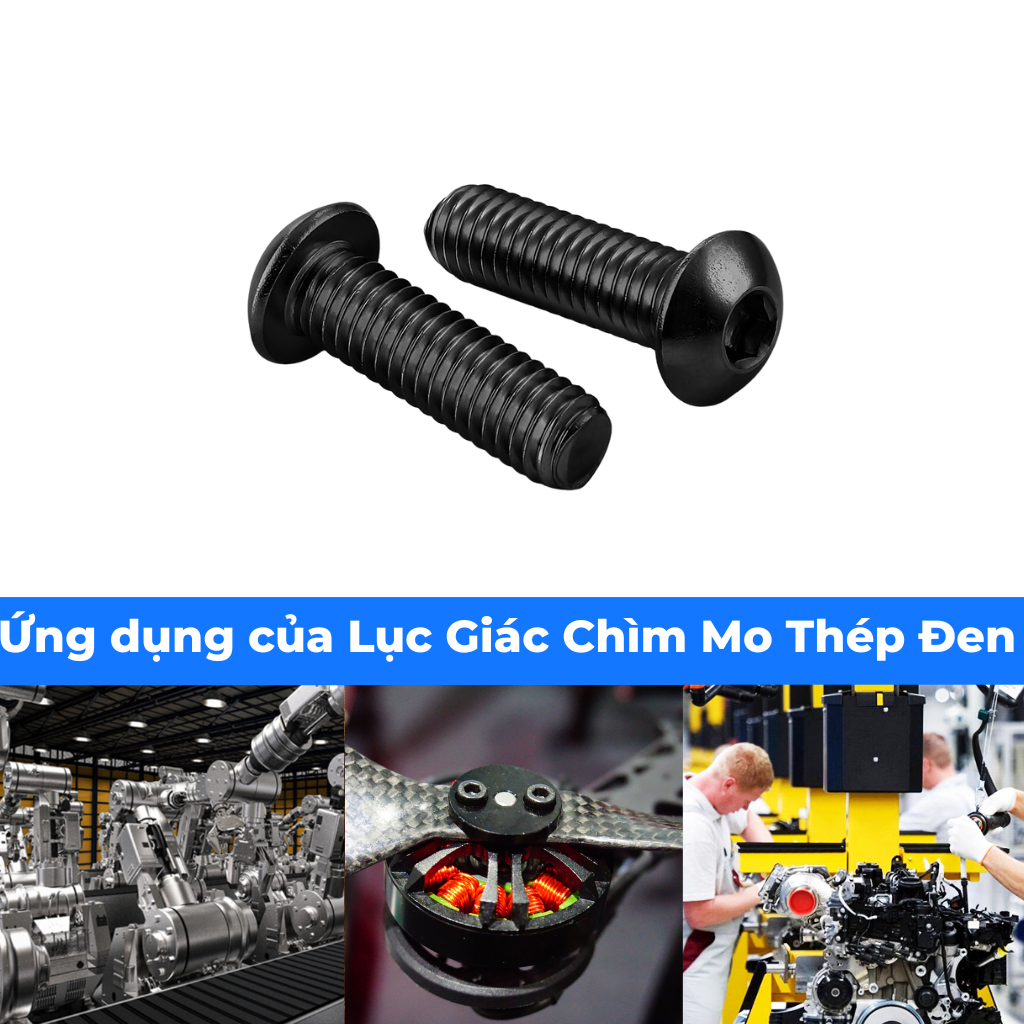

8. Ứng dụng thực tế: M10x16 – Giải pháp cho không gian hẹp

Kích thước M10x16 sinh ra để phục vụ các vị trí “hiểm hóc” nhưng cần độ chắc chắn cao:

• Bắt đĩa thắng xe máy (Brake Disc): Một số dòng xe phân khối lớn sử dụng ốc dĩa M10 đầu dù để đảm bảo dĩa thắng bám chặt vào mâm xe nhưng đầu ốc không được nhô cao cạ vào phuộc. Thép 10.9 đảm bảo an toàn tuyệt đối khi phanh gấp.
• Lắp chân đế máy chống rung: Dùng để bắt các cục cao su giảm chấn (rubber mount) vào khung đế máy. Chiều dài 16mm vừa đủ để ăn vào phần ren của cục cao su mà không đâm thủng sang mặt bên kia.
• Liên kết bản mã mỏng vào khung dầm: Ví dụ bắt tấm thép dày 5mm vào khung sắt hộp dày. Vít M10x16 đủ to để giữ bản mã không bị xê dịch, nhưng đủ ngắn để không chạm vào vách đối diện của hộp sắt.
• Cơ cấu trượt CNC: Bắt các con trượt (block) vào mặt bích. Đầu mo thấp giúp tiết kiệm hành trình máy và không va chạm với các chi tiết che bụi (bellow cover).

9. So sánh Lục giác chìm đầu Mo (ISO 7380) và Đầu trụ (DIN 912)

Sự khác biệt lớn nhất ở size M10:

Tiêu chí	Đầu Mo M10 (ISO 7380)	Đầu Trụ M10 (DIN 912)
Chiều cao đầu	5.5mm (Rất thấp)	10mm (Cao)
Size lục giác	6mm	8mm (Lớn hơn, siết khỏe hơn)
Đường kính đầu	17.5mm (Rộng hơn)	16mm (Nhỏ hơn chút)
Mục đích	Cần đẹp, an toàn bề mặt, không gian hẹp	Cần lực siết cực đại, lắp chìm

Kết luận: Nếu không gian chiều cao hạn chế (chỉ có khoảng 6-7mm), bắt buộc phải dùng đầu Mo M10x16.

10. Hướng dẫn lắp đặt vít lục giác chìm M10 đúng kỹ thuật

Lưu ý đặc biệt cho dòng vít ngắn M10:

• Bước 1: Xác định chiều sâu lỗ ren. Với vít dài 16mm, lỗ ren phải sâu tối thiểu 18-20mm (nếu là lỗ mù) để đảm bảo vít siết chặt được vật liệu chứ không bị chạm đáy lỗ.
• Bước 2: Sử dụng lục giác 6mm đầu bi để vặn nhanh, sau đó dùng đầu bằng để siết chặt cuối cùng.
• Bước 3: Với size M10, lực siết yêu cầu khá lớn. Hãy đảm bảo dụng cụ của bạn không bị mòn để tránh trượt giác.
• Bước 4: Nếu lắp vào chi tiết máy rung động, nên nhỏ thêm keo khóa ren (Threadlocker) màu xanh.

11. Mẹo nhận biết ốc lục giác M10 chất lượng cao

Sản phẩm M10x16 chuẩn ISO 7380 tại Mecsu có đặc điểm:

• Ký hiệu đầu ốc: Thường có dập nổi “10.9” hoặc ký hiệu nhà sản xuất sắc nét trên mũ.
• Ren: Bước ren 1.5mm đều đặn, sáng bóng (màu đen), không có ba dớ thừa.
• Kích thước: Đầu mũ tròn đều 17.5mm, chiều cao đúng 5.5mm.
• Trọng lượng: Cầm rất đầm tay do kích thước M10 đặc khối.

12. Báo giá Lục Giác Chìm Mo M10x16 & Địa chỉ cung cấp uy tín

a. Giá bán hấp dẫn: 1,018 đ / Cái

Một mức giá quá tốt cho phụ kiện cơ khí hạng nặng size M10. Mecsu Pro cam kết giá ổn định và cạnh tranh nhất thị trường cho cả khách lẻ và khách sỉ.

b. Mua hàng tại Mecsu Pro có gì khác biệt?

• Chính xác tuyệt đối: Không trộn hàng loại 2, hàng thiếu size.
• Kho hàng khổng lồ: Sẵn sàng cung ứng hàng nghìn con ngay trong ngày.
• Hỗ trợ kỹ thuật: Tư vấn lực siết, chọn mũi khoan taro phù hợp.

MUA NGAY BULONG LỤC GIÁC CHÌM CHẤT LƯỢNG CAO

13. Câu hỏi thường gặp (FAQ) về Vít M10x16

13.1. Tôi muốn taro lỗ để bắt vít này thì khoan mũi bao nhiêu?

Với ren M10 bước chuẩn 1.5mm, bạn cần khoan lỗ mồi có đường kính 8.5mm trước khi dùng mũi taro M10x1.5.

13.2. Lục giác 6mm có nhỏ quá so với thân M10 không?

Theo tiêu chuẩn ISO 7380, để đảm bảo tính thẩm mỹ và độ cong của đầu nấm, size khóa buộc phải nhỏ hơn (6mm) so với đầu trụ (8mm). Vì vậy, khả năng chịu lực siết của đầu ốc này thấp hơn đầu trụ một chút, nhưng vẫn đủ cho hầu hết các ứng dụng kẹp chặt.

13.3. Chiều dài 16mm có tính cả đầu mũ không?

Không. Chiều dài 16mm chỉ tính phần thân ren. Nếu tính cả chiều cao mũ (5.5mm), tổng chiều dài con vít là 21.5mm.

13.4. Vít này chịu được tải treo bao nhiêu?

Vít M10 10.9 có tải trọng kéo đứt lý thuyết lên tới 4-5 tấn. Tuy nhiên, do đầu mo lục giác nhỏ và chiều dài ngắn, không nên dùng vít này cho các ứng dụng nâng hạ (lifting) quan trọng.

14. Liên hệ tư vấn kỹ thuật từ Mecsu Pro

Cần tìm vít M10 size lạ? Cần tư vấn vật liệu thay thế? Đội ngũ Mecsu luôn ở đây:

Showroom/Kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline CSKH: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên & Kinh nghiệm từ chuyên gia

a. Hiện tượng “Chạm đáy” (Bottoming Out)

Do vít chỉ dài 16mm, người thợ thường chủ quan khoan lỗ cạn. Nếu lỗ khoan chỉ sâu 15mm, khi vặn vít vào sẽ bị chạm đáy, đầu vít chưa ép chặt tấm vật liệu nhưng tay vặn đã cứng ngắc. Hãy luôn kiểm tra độ sâu lỗ trước khi lắp.

b. Sử dụng keo khóa ren

“Với các dòng vít ngắn như M10x16, số lượng vòng ren ăn khớp là khá ít (khoảng 10 vòng ren). Để đảm bảo an toàn tuyệt đối trước rung động, việc sử dụng thêm keo khóa ren (Loctite 243 hoặc tương đương) là giải pháp rẻ tiền nhưng cực kỳ hiệu quả.”
— Kỹ sư cơ khí Mecsu khuyến nghị.
