Mô tả sản phẩm
Đánh giá chi tiết Lục Giác Chìm Mo Thép Đen 10.9 ISO7380 M3x50: Giải pháp kết nối Siêu dài & Thẩm mỹ
Mục Lục Nội Dung
- 1. Tổng quan về Lục Giác Chìm Mo Thép Đen 10.9 M3x50
- 2. Bảng thông số kỹ thuật chi tiết của sản phẩm
- 3. Cấu tạo đặc trưng của Bulong đầu dù ISO 7380 dài 50mm
- 4. Tại sao cấp bền 10.9 lại thiết yếu cho vít dài M3x50?
- 5. Đánh giá khả năng chịu lực của vít M3 siêu dài
- 6. Phân loại lục giác chìm đầu mo trên thị trường
- 7. Ưu và nhược điểm khi sử dụng vít đầu nấm M3x50
- 8. Ứng dụng thực tế: M3x50 dùng cho những vị trí khó nào?
- 9. So sánh Lục giác chìm đầu Mo (ISO 7380) và Đầu trụ (DIN 912)
- 10. Hướng dẫn lắp đặt vít lục giác chìm dài đúng kỹ thuật
- 11. Cách kiểm tra độ thẳng và chất lượng vít
- 12. Báo giá Lục Giác Chìm Mo M3x50 & Nơi bán uy tín
- 13. Các câu hỏi thường gặp (FAQ) về Vít M3x50
- 14. Liên hệ tư vấn và hỗ trợ từ Mecsu Pro
- 15. Thông tin bổ sung & Kinh nghiệm từ chuyên gia

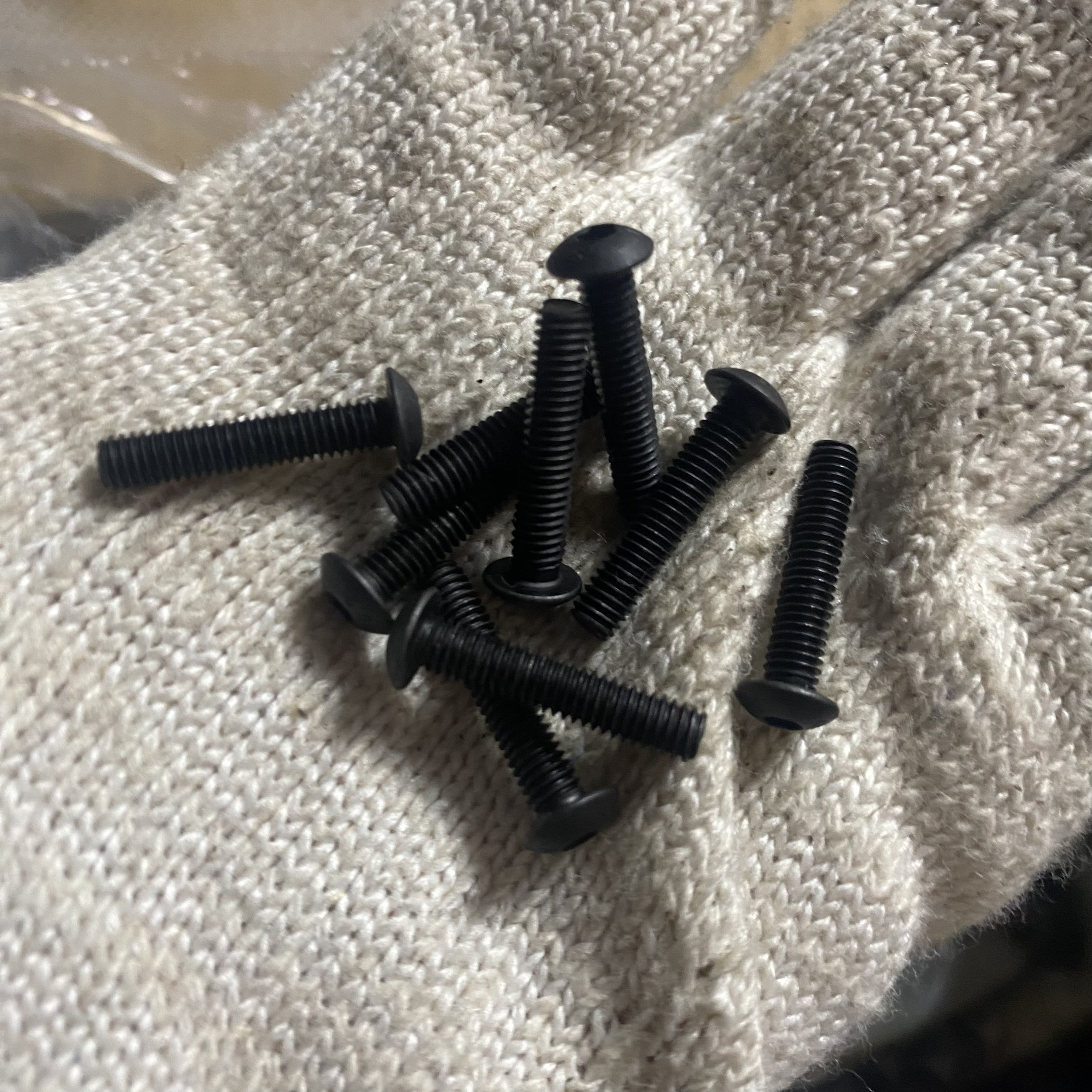

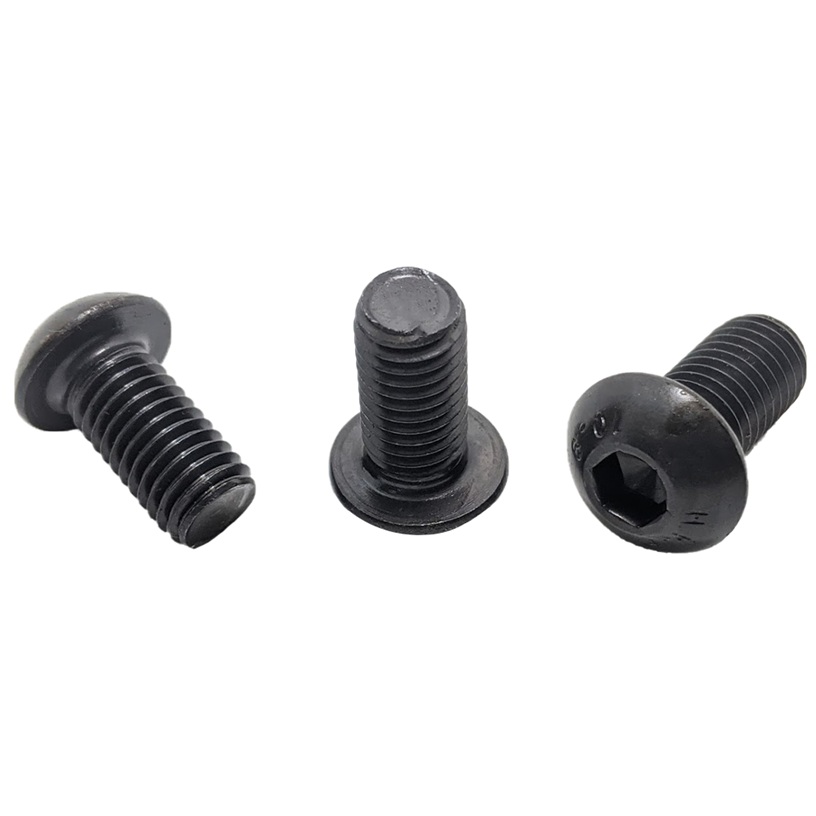

1. Tổng quan về Lục Giác Chìm Mo Thép Đen 10.9 ISO7380 M3x50
Lục Giác Chìm Mo Thép Đen 10.9 ISO7380 M3x50 là phiên bản “ngoại cỡ” trong gia đình vít M3 với chiều dài thân lên đến 50mm. Đây là dòng sản phẩm đặc chủng dành cho các mối liên kết xuyên suốt (through-bolt) yêu cầu độ sâu lớn mà các loại vít tiêu chuẩn không thể đáp ứng.
Sở hữu phần đầu hình nấm (button head) tinh tế, sản phẩm vừa đảm bảo tính thẩm mỹ cao cho bề mặt thiết bị, vừa mang lại khả năng chịu lực tuyệt vời nhờ chất liệu thép hợp kim cấp bền 10.9. Với lớp hoàn thiện nhuộm đen (Black Oxide), vít M3x50 không chỉ mạnh mẽ mà còn tạo điểm nhấn chuyên nghiệp cho các kết cấu máy móc, robot hay mô hình công nghệ.
2. Bảng thông số kỹ thuật chi tiết của sản phẩm
Dưới đây là bảng thông số kỹ thuật chính xác của mã sản phẩm B04M0301050TE10 đang được phân phối bởi Mecsu Pro:
| Đặc tính kỹ thuật | Thông số chi tiết |
|---|---|
| Mã đặt hàng (SKU) | 0066914 |
| MPN | B04M0301050TE10 |
| Hệ kích thước | Met (Millimeter) |
| Tiêu chuẩn sản xuất | ISO 7380 |
| Kích thước ren (d) | M3 |
| Bước ren (P) | 0.5 mm (Ren thô) |
| Chiều dài (L) | 50 mm |
| Đường kính đầu (dk) | 5.7 mm |
| Chiều cao đầu (k) | 1.65 mm |
| Size khóa lục giác (s) | 2 mm |
| Kiểu đầu | Đầu Mo (Button Head) |
| Vật liệu | Thép hợp kim (Alloy Steel) |
| Cấp bền | 10.9 |
| Xử lý bề mặt | Thép đen (Black Oxide) |
| Xuất xứ | Trung Quốc |

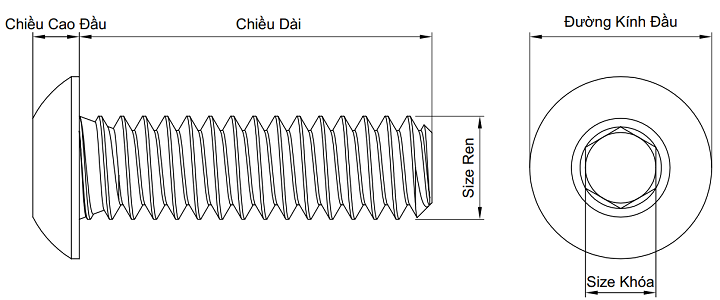

3. Cấu tạo đặc trưng của Bulong đầu dù ISO 7380 dài 50mm
Khác biệt lớn nhất của sản phẩm này nằm ở tỷ lệ kích thước đặc biệt của nó:
- Đầu Mũ (Head): Vẫn giữ nguyên thiết kế chỏm cầu dẹt đặc trưng của ISO 7380, với đường kính 5.7mm và chiều cao thấp. Lỗ lục giác chìm 2mm ở tâm giúp thao tác vặn dễ dàng bằng khóa chữ L.
- Thân Vít (Shank): Phần thân hình trụ kéo dài tới 50mm. Đặc biệt, sản phẩm được gia công ren suốt (full thread) trên toàn bộ chiều dài. Điều này cực kỳ quan trọng, cho phép người dùng vặn đai ốc tại bất kỳ điểm nào trên thân vít 50mm, tăng tối đa tính linh hoạt khi lắp ráp.
4. Tại sao cấp bền 10.9 lại thiết yếu cho vít dài M3x50?
Với một thanh kim loại đường kính chỉ 3mm nhưng dài tới 50mm (tỷ lệ L/d > 16), nguy cơ bị cong vênh (buckling) là rất lớn. Cấp bền 10.9 đóng vai trò then chốt:
- Độ cứng vững cao: Thép 10.9 có giới hạn bền 1040 MPa, giúp thân vít thẳng tắp, cứng cáp, không bị uốn lượn như các loại vít sắt mềm khi chịu lực nén dọc trục.
- Chống biến dạng: Giới hạn chảy 940 MPa đảm bảo vít chịu được lực siết căng mà không bị dãn dài, giữ cho liên kết luôn chặt chẽ dù khoảng cách hai đầu liên kết rất xa.
Kết luận: Đừng bao giờ dùng vít sắt thường cho chiều dài 50mm, chúng sẽ rất dễ bị cong. Hãy tin dùng chuẩn 10.9.
5. Đánh giá khả năng chịu lực của vít M3 siêu dài
M3x50 có khả năng chịu lực kéo dọc trục (Tensile strength) rất tốt, thích hợp để ép chặt các khối vật liệu dày lại với nhau.
Tuy nhiên, cần lưu ý về giới hạn xoắn (Torque limit). Do thân vít rất dài, khi siết quá lực ở phần đầu, lực xoắn truyền xuống phần đuôi có thể gây ra hiện tượng vặn xoắn thân vít nếu ren bị kẹt. Do đó, hãy đảm bảo lỗ khoan sạch sẽ và ren trơn tru trước khi lắp đặt.
6. Phân loại lục giác chìm đầu mo trên thị trường
Với chiều dài đặc biệt 50mm, thị trường thường phân phối các loại sau:
- Thép đen 10.9 (Sản phẩm này): Phổ biến nhất nhờ độ cứng tuyệt vời và giá thành rẻ, phù hợp cho kỹ thuật máy móc.
- Inox 304: Dùng cho nơi có độ ẩm cao. Tuy nhiên, inox dẻo hơn thép đen nên với chiều dài 50mm, vít inox dễ bị cong hơn nếu lắp đặt không khéo.
- Thép mạ kẽm: Ít phổ biến ở size M3x50 do độ cứng thường chỉ đạt 4.8 hoặc 8.8, không tối ưu cho vít dài mảnh.
7. Ưu và nhược điểm khi sử dụng vít đầu nấm M3x50
Đánh giá thực tế để bạn có lựa chọn chính xác:
Ưu điểm:
- Khả năng xuyên sâu: Kết nối được các chi tiết có độ dày tổng cộng lên tới 40-45mm.
- Thẩm mỹ hoàn hảo: Thay thế cho các thanh ty ren thô kệch, mang lại vẻ đẹp liền mạch với đầu mũ hình nấm.
- Ren suốt tiện lợi: Không bị giới hạn vị trí bắt ốc, có thể dùng làm trục vít me mini hoặc trục dẫn hướng.
- Giá thành tốt: Chỉ 355đ/cái, chi phí cực thấp cho một giải pháp kết nối chuyên dụng.
Nhược điểm:
- Dễ bị cong khi vận chuyển/lắp đặt: Nếu va đập mạnh hoặc ép vào lỗ lệch tâm, thân vít dài dễ bị cong.
- Cần không gian lắp: Cần khoảng trống lớn để đưa vít dài 50mm vào vị trí.
8. Ứng dụng thực tế: M3x50 dùng cho những vị trí khó nào?
Kích thước M3x50 là “vũ khí bí mật” cho các thiết kế xếp chồng hoặc xuyên khối:
- Xếp chồng mạch điện tử (PCB Stack): Dùng làm trục chính để xâu chuỗi nhiều tầng bo mạch điều khiển (như trên Drone, tủ điện IoT) cách nhau bằng các ống đệm (spacer) nhựa hoặc đồng.
- Lắp ráp Pin Lithium (Battery Pack): Dùng để ép các khung nhựa giữ cell pin 18650 lại với nhau thành khối lớn chắc chắn.
- Hệ thống làm mát nước (Water Cooling): Vít dài 50mm dùng để bắt quạt tản nhiệt xuyên qua két nước (Radiator) vào vỏ case máy tính (cần đo kỹ độ dày để tránh chọc thủng lá tản nhiệt).
- Cơ cấu chuyển động Robot: Sử dụng làm trục dẫn hướng (Guide rod) cho các cơ cấu trượt nhẹ, hoặc làm thanh giằng gia cố khung xe robot (chassis reinforcement).
9. So sánh Lục giác chìm đầu Mo (ISO 7380) và Đầu trụ (DIN 912)
Lựa chọn hình dáng đầu vít cho ứng dụng M3x50:
| Tiêu chí | Đầu Mo (ISO 7380) | Đầu Trụ (DIN 912) |
|---|---|---|
| Hình dáng đầu | Tròn, thấp, diện tích lớn | Trụ cao, đường kính nhỏ |
| Chiều cao đầu | Chỉ 1.65mm (Rất gọn) | 3.0mm (Nhô cao hơn) |
| Đặc điểm lắp ráp | Nằm nổi trên bề mặt, đẹp mắt | Thường giấu chìm trong lỗ khoan bậc |
| Ứng dụng ưu tiên | Vỏ máy, mặt ngoài, nơi cần an toàn | Chi tiết máy bên trong, cần lực siết cực đại |
Lời khuyên: Với vít dài như M3x50, đầu mo thường được ưu tiên khi dùng làm thanh giằng lộ thiên vì tính thẩm mỹ cao hơn.
10. Hướng dẫn lắp đặt vít lục giác chìm dài đúng kỹ thuật
Để tránh làm cong vít hoặc hỏng ren khi lắp M3x50:
- Kiểm tra lỗ khoan: Lỗ khoan trên các tấm vật liệu phải đồng trục tuyệt đối. Chỉ cần lệch 0.5mm, vít dài 50mm sẽ bị kẹt và cong khi cố ép vào.
- Bôi trơn: Nên bôi một chút mỡ bò hoặc dầu máy lên thân vít để giảm ma sát khi vặn qua quãng đường dài 50mm.
- Siết nhẹ tay: Dùng lục giác 2mm vặn đều, không dùng lực đột ngột. Nếu thấy nặng tay bất thường, hãy dừng lại kiểm tra.
11. Cách kiểm tra độ thẳng và chất lượng vít
Chất lượng của vít dài nằm ở độ thẳng (straightness):
- Thử độ thẳng: Đặt vít lên mặt kính phẳng hoặc mặt bàn nhẵn. Lăn nhẹ vít. Nếu vít lăn đều, êm ái là vít thẳng. Nếu thấy đầu hoặc đuôi vít nảy lên xuống (bị đảo) là vít bị cong.
- Ngoại quan: Màu đen tuyền, không gỉ sét.
- Ren: Ren phải sắc nét từ đầu đến cuối, không bị móp méo do va đập.
12. Báo giá Lục Giác Chìm Mo M3x50 & Nơi bán uy tín
a. Giá bán tham khảo tại Mecsu: 355 đ / Cái
Đây là mức giá cực kỳ cạnh tranh cho dòng vít đặc chủng M3 dài 50mm cường độ cao. (Giá có thể thay đổi tùy biến động thị trường).
b. Tại sao nên mua tại Mecsu Pro?
- Hàng chuẩn thẳng: Mecsu bảo quản và đóng gói cẩn thận, đảm bảo vít không bị cong vênh khi đến tay khách hàng.
- Đầy đủ số lượng: Đáp ứng nhanh cho các dự án sản xuất hàng loạt.
- Tư vấn chuyên sâu: Hỗ trợ kỹ thuật chọn size, lực siết.
XEM THÊM CÁC SẢN PHẨM LỤC GIÁC CHÌM KHÁC TẠI MECSU
13. Các câu hỏi thường gặp (FAQ) về Vít M3x50
13.1. Vít dài như vậy có bị gãy khi siết mạnh không?
Với cấp bền 10.9, vít rất khó bị gãy đứt (tensile break). Tuy nhiên, rủi ro lớn nhất là bị cong thân hoặc xoắn gãy (torsional shear) nếu ren bị kẹt. Hãy đảm bảo đường ren sạch sẽ và không siết quá lực quy định của size M3 (khoảng 1.0 – 1.5 N.m).
13.2. Tôi có thể dùng vít này thay cho thanh ren (ty ren) M3 không?
Hoàn toàn được và thậm chí tốt hơn. Vít M3x50 có đầu mũ giúp chặn một đầu, thẩm mỹ hơn ty ren và dễ vặn bằng lục giác hơn là dùng kìm kẹp ty ren.
13.3. Ren của vít là ren suốt hay ren lửng?
Sản phẩm B04M0301050TE10 này là ren suốt. Bạn có thể vặn ốc vào sâu đến tận mũ vít.
13.4. Có cần dùng long đền cho vít dài 50mm không?
Rất nên dùng. Do thân dài, độ giãn dài tổng thể sẽ lớn hơn vít ngắn. Dùng long đền vênh (lò xo) hoặc đai ốc chống trôi (nyloc nut) sẽ giúp hấp thụ rung động và giữ mối ghép chặt chẽ hơn.
14. Liên hệ tư vấn và hỗ trợ từ Mecsu Pro
Nếu bạn cần bản vẽ CAD hoặc tư vấn về giải pháp lắp ghép các chi tiết dày, đừng ngần ngại liên hệ:
Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn
15. Thông tin bổ sung & Kinh nghiệm từ chuyên gia
a. Sử dụng ống đệm (Spacer)
Khi dùng vít M3x50 để ghép các bo mạch hoặc tấm mica, hãy lồng vít qua một ống đệm (spacer/standoff) bằng nhựa hoặc kim loại. Ống đệm sẽ giúp gia cường độ cứng cho thân vít, ngăn không cho vít bị cong (buckling) dưới tải trọng nén.
b. Mẹo cắt ngắn vít
“Nếu bạn cần chiều dài 45mm nhưng chỉ có vít 50mm, hãy vặn một con đai ốc vào trước, sau đó cắt bỏ phần thừa và mài phẳng. Khi vặn đai ốc ra, nó sẽ tự động sửa lại các bước ren bị tòe ở đầu cắt, giúp bạn vặn vào lỗ dễ dàng.”
— Mẹo nhỏ từ Kỹ thuật Mecsu.
