Review chi tiết Bulong Lục Giác Chìm Đầu Trụ DIN 912 M5x14: Giải pháp liên kết độ dày trung bình

Mục Lục Bài Viết

1. 1. Giới thiệu tổng quan về Vít Lục Giác Chìm Trụ M5x14 Inox 304
2. 2. Bảng thông số kỹ thuật chi tiết của sản phẩm
3. 3. Đặc điểm cấu tạo Bu lông đầu trụ DIN 912 size M5 dài 14mm
4. 4. Tại sao Inox 304 là vật liệu “vua” cho bu lông M5?
5. 5. Đánh giá độ bền và lực xiết của vít M5x14
6. 6. Phân loại các dòng lục giác chìm M5 phổ biến
7. 7. Ưu điểm và hạn chế của vít Inox M5x14
8. 8. Ứng dụng thực tế: M5x14 – Kích thước vàng cho nhôm định hình
9. 9. So sánh Đầu Trụ (DIN 912) và Đầu Cầu (ISO 7380) size M5
10. 10. Hướng dẫn lắp đặt vít M5 chuẩn xác
11. 11. Cách kiểm tra chất lượng ốc Inox 304 thật hay giả
12. 12. Báo giá Lục Giác Chìm Trụ Inox M5x14 & Nơi mua uy tín
13. 13. Câu hỏi thường gặp (FAQ) về Vít M5x14
14. 14. Hỗ trợ kỹ thuật từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Tăng độ bền cho mối ghép

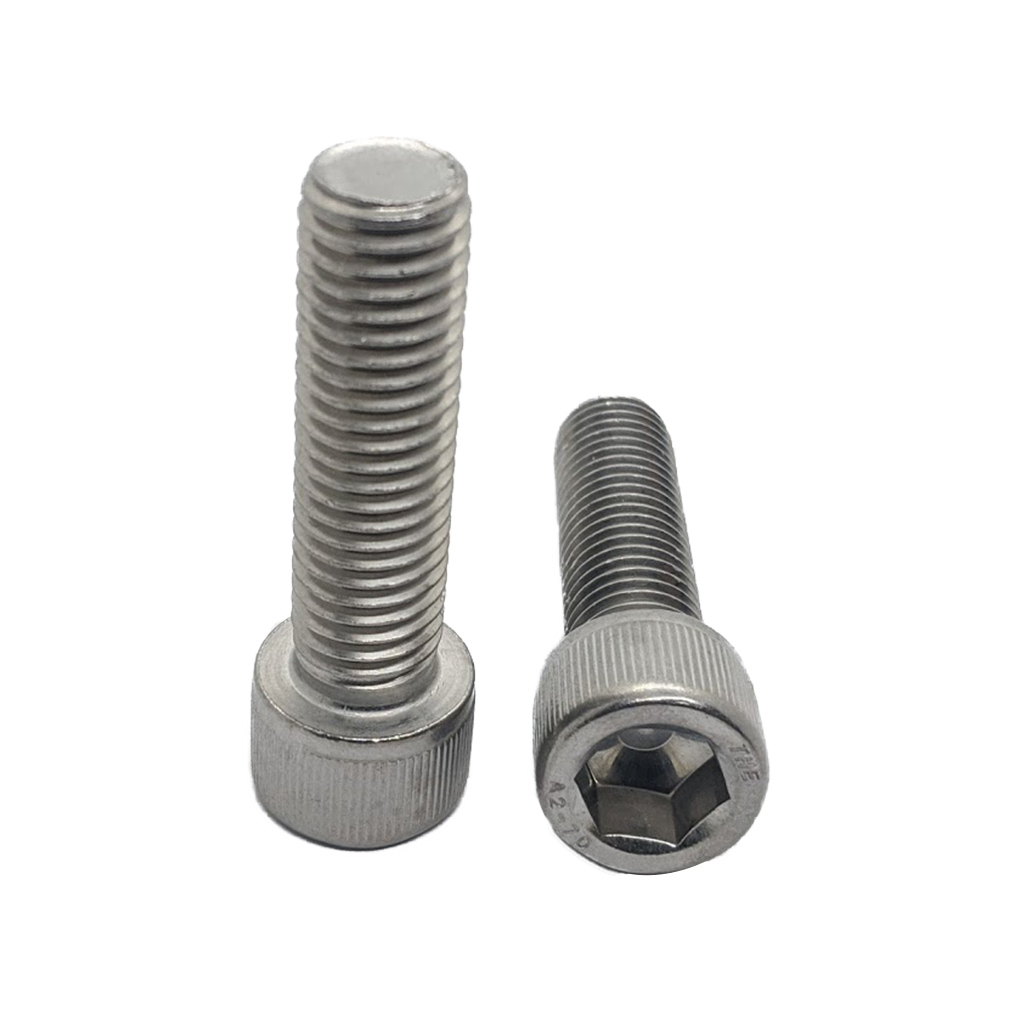

1. Giới thiệu tổng quan về Vít Lục Giác Chìm Trụ M5x14 Inox 304

Lục Giác Chìm Đầu Trụ Inox 304 DIN912 M5x14 là kích thước “gối đầu giường” của dân chế tạo máy và lắp ráp khung nhôm. Với đường kính ren 5mm và chiều dài 14mm, sản phẩm này lấp đầy khoảng trống giữa size 10mm (thường bị ngắn) và size 20mm (thường bị dài quá khổ), mang lại sự vừa vặn hoàn hảo cho các mối ghép ke góc hoặc pát liên kết có độ dày từ 3-5mm.

Được chế tạo từ thép không gỉ SUS304 (Inox 304), vít M5x14 sở hữu khả năng chống ăn mòn xuất sắc, thách thức môi trường ẩm ướt hoặc ngoài trời. Thiết kế đầu trụ (Socket Cap) đặc trưng của chuẩn DIN 912 không chỉ tăng tính thẩm mỹ công nghiệp mà còn cung cấp lực siết mạnh mẽ nhờ lỗ lục giác chìm sâu, giúp các kỹ sư yên tâm về độ chắc chắn của công trình.

2. Bảng thông số kỹ thuật chi tiết của sản phẩm

Để đảm bảo sự chính xác tuyệt đối trong thiết kế và lắp ráp, Mecsu Pro cung cấp bảng dữ liệu kỹ thuật đầy đủ cho mã sản phẩm B02M0501014TH00:

Đặc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0063073
MPN	B02M0501014TH00
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 912
Kích thước ren (d)	M5
Bước ren (P)	0.8 mm (Ren thô tiêu chuẩn)
Chiều dài (L)	14 mm
Đường kính mũ (dk)	8.5 mm
Chiều cao mũ (k)	5.0 mm
Dụng cụ mở (s)	Lục giác 4 mm
Kiểu dáng đầu	Đầu Trụ (Cylindrical Head)
Chất liệu	Inox 304 (Stainless Steel)
Lĩnh vực ứng dụng	Tự động hóa, Xây dựng, Dầu khí
Kiểu thân	Ren Suốt (Full Thread)
Xuất xứ	Trung Quốc

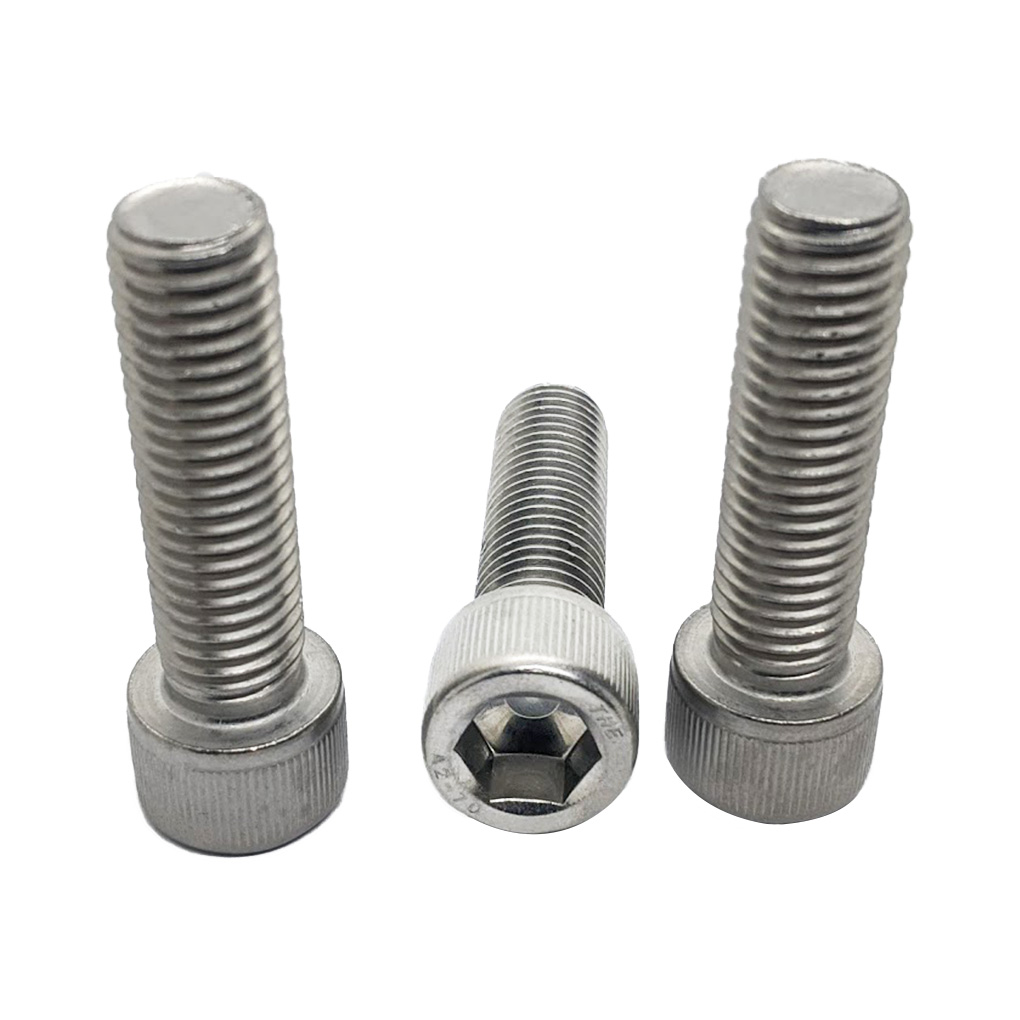

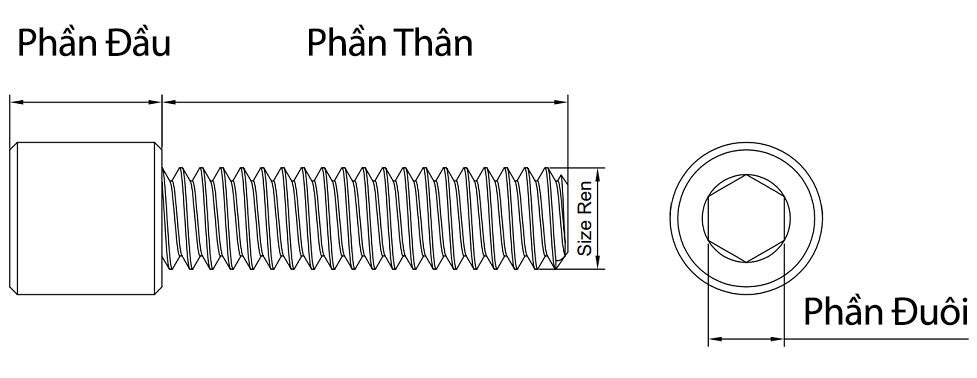

3. Đặc điểm cấu tạo Bu lông đầu trụ DIN 912 size M5 dài 14mm

M5x14 có những đặc điểm cấu tạo tối ưu cho việc chịu lực:

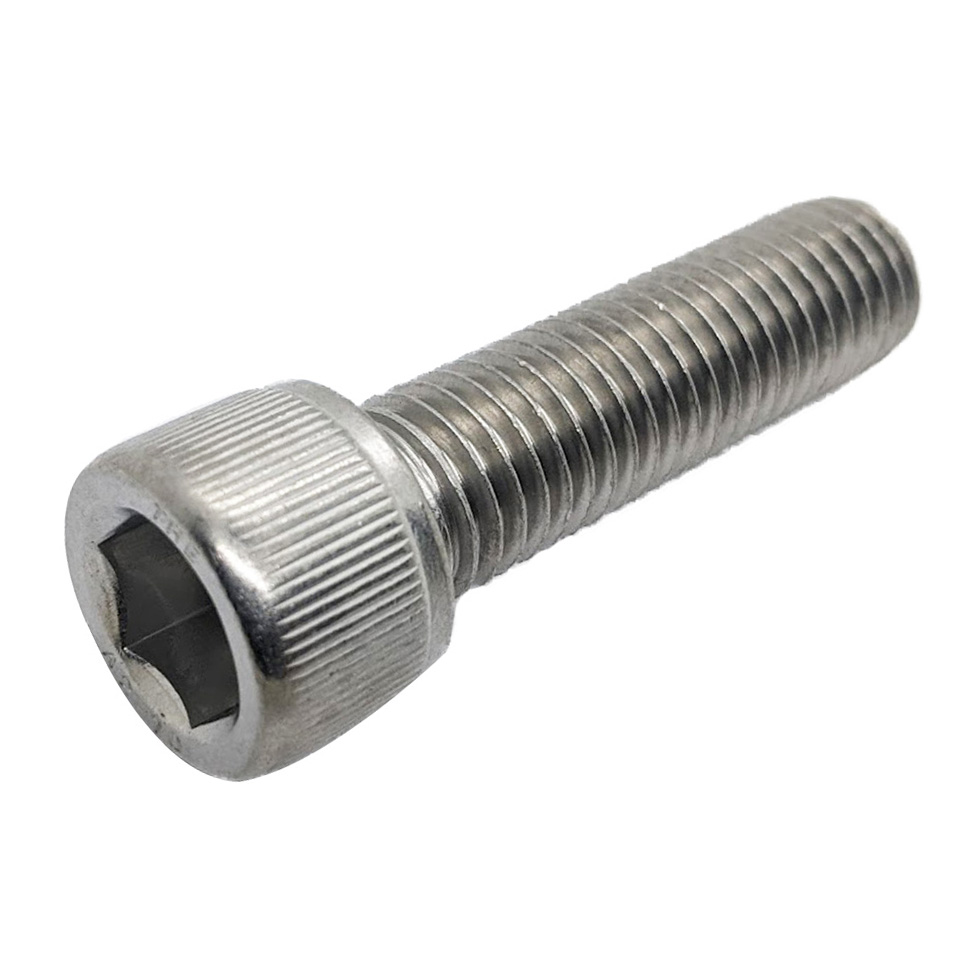

• Phần Mũ (Head): Rất vững chãi với đường kính 8.5mm và chiều cao 5mm. Bên ngoài thường có rãnh khía dọc (knurling) giúp tăng ma sát khi vặn tay. Bên trong là lỗ lục giác chìm kích thước 4mm – size khóa lớn giúp truyền lực vặn hiệu quả mà không lo trượt giác.
• Phần Thân (Body): Chiều dài 14mm được tiện ren suốt (full thread) với bước ren 0.8mm. Đặc điểm ren suốt này cực kỳ quan trọng, cho phép ốc vít tận dụng tối đa chiều dài để bám vào lỗ ren hoặc đai ốc, không bị vướng phần thân trơn như các loại ren lửng.

4. Tại sao Inox 304 là vật liệu “vua” cho bu lông M5?

Trong phân khúc ốc vít công nghiệp, Inox 304 (thép không gỉ Austenit) được ưu tiên hàng đầu nhờ các đặc tính:

• Kháng rỉ sét toàn diện: Hoạt động bền bỉ trong môi trường độ ẩm cao, tiếp xúc nước mưa hoặc hóa chất tẩy rửa nhẹ mà không bị oxy hóa đỏ, giữ cho máy móc luôn vận hành trơn tru.
• Cơ tính ổn định: Inox 304 có độ dẻo dai cao, chịu được rung động và va đập tốt hơn các loại thép carbon cứng (thường bị giòn gãy).
• Thẩm mỹ dài lâu: Bề mặt sáng màu bạc (silver) đặc trưng giúp tăng vẻ chuyên nghiệp cho thiết bị, không bị bong tróc lớp mạ theo thời gian.

5. Đánh giá độ bền và lực xiết của vít M5x14

M5x14 là “ngưỡng cửa” bước vào dòng bulong chịu lực:

Với khóa lục giác 4mm, bạn có thể tác dụng một lực siết (torque) đủ lớn để ép chặt các ke góc nhôm hoặc pát sắt dày. Cấp bền của Inox 304 (A2-70) cho phép vít chịu tải trọng kéo lên tới 700 N/mm2. Chiều dài 14mm đảm bảo số vòng ren ăn khớp đủ nhiều (khoảng 10-12 vòng ren tham gia chịu lực nếu bắt hết chiều dài), giúp phân bố tải trọng đều, tránh hiện tượng cháy ren hay tuôn ren.

6. Phân loại các dòng lục giác chìm M5 phổ biến

Tùy thuộc vào yêu cầu kỹ thuật, bạn có thể lựa chọn các biến thể sau:

• Inox 304 (Sản phẩm này): Phổ biến nhất, cân bằng giữa khả năng chống gỉ, độ bền và giá thành (618 đ/cái).
• Thép đen 12.9: Cứng hơn, chịu lực khủng khiếp nhưng rất dễ gỉ nếu không có dầu bảo quản. Thường dùng trong khuôn mẫu kín.
• Inox 316 (A4): Cao cấp hơn 304, chuyên trị môi trường nước biển mặn hoặc axit, giá thành đắt hơn.

7. Ưu điểm và hạn chế của vít Inox M5x14

Ưu điểm:

• Kích thước “Vừa vặn”: 14mm là chiều dài lý tưởng để bắt qua ke nhôm đúc (dày 4-5mm) vào rãnh nhôm mà không chạm đáy rãnh.
• Đầu lục giác lớn: Khóa 4mm rất thông dụng, dễ thao tác, lực siết tốt.
• Đa dụng: Dùng được cho cả lỗ taro sẵn và dùng với đai ốc (tán).
• Chi phí thấp: Giá chỉ hơn 600 đồng cho một linh kiện Inox bền bỉ.

Nhược điểm:

• Đầu mũ cao: Chiều cao mũ 5mm có thể gây vướng víu ở những vị trí không gian hẹp (lúc này nên cân nhắc dùng vít đầu cầu hoặc đầu bằng).
• Cần lỗ khoan chính xác: Nếu lỗ khoan bị lệch, đầu mũ to sẽ không áp sát phẳng vào bề mặt vật liệu được.

8. Ứng dụng thực tế: M5x14 – Kích thước vàng cho nhôm định hình

Nếu size M5x8 chuyên dùng cho xe đạp, thì M5x14 lại là “ngôi sao” trong lĩnh vực nhôm định hình và tự động hóa:

• Lắp ráp khung nhôm 2020 / 2040: Dùng để bắt ke góc vuông (Corner Bracket) đúc. Độ dày của ke góc thường là 4-5mm, cộng với độ sâu cần thiết để bám vào con chạy (T-nut) khoảng 5-6mm. Tổng lại ~10-11mm, nên vít dài 14mm (trừ đi long đền) là lựa chọn an toàn nhất, tốt hơn size 10mm (hơi ngắn) và 15mm (dễ chạm đáy rãnh).
• Máy in 3D & CNC mini: Liên kết các tấm mica hoặc nhôm dày 5mm vào khung máy.

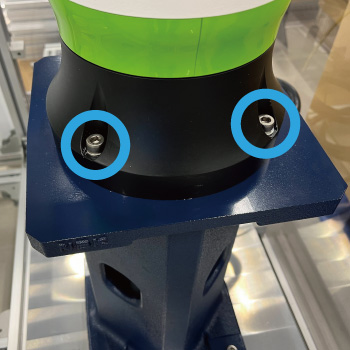

• Gá cảm biến công nghiệp: Bắt các loại pát đỡ sensor (sensor bracket) vào thân máy.
• Dàn áo xe máy (Fairing): Một số vị trí ốp nhựa dày trên xe máy dùng ốc M5x14 hoặc M5x15 kèm long đền to để giữ chắc dàn áo mà không làm nứt nhựa.
• Thiết bị năng lượng mặt trời: Bắt các kẹp giữ dây cáp hoặc phụ kiện nhỏ lên khung dàn pin.

9. So sánh Đầu Trụ (DIN 912) và Đầu Cầu (ISO 7380) size M5

Khi nào nên dùng đầu trụ, khi nào dùng đầu cầu?

Tiêu chí	Đầu Trụ M5 (DIN 912)	Đầu Cầu/Dù M5 (ISO 7380)
Chiều cao mũ	5.0mm (Cao)	2.75mm (Thấp, bo tròn)
Size khóa lục giác	4.0mm (Khỏe)	3.0mm (Yếu hơn)
Khả năng chịu lực	Tốt hơn, chịu siết mạnh	Thấp hơn, dễ trượt giác
Tính thẩm mỹ	Cứng cáp, công nghiệp	Mềm mại, an toàn (không góc cạnh)

Kết luận: Với các mối ghép khung nhôm cần lực siết mạnh để chống rung lắc, hãy luôn ưu tiên DIN 912 đầu trụ.

10. Hướng dẫn lắp đặt vít M5 chuẩn xác

Thao tác đúng giúp bảo vệ cả con ốc và chi tiết máy:

• Bước 1: Chuẩn bị lục giác 4mm chất lượng (thép cứng). Tránh dùng lục giác mòn đầu sẽ làm hỏng lỗ ốc.
• Bước 2: Nếu lắp vào nhôm định hình, hãy gá lỏng con chạy (T-nut) vào vít trước, sau đó đưa vào rãnh nhôm và xoay 90 độ để con chạy khóa lại.
• Bước 3: Vặn đều tay. Với chiều dài 14mm, ốc sẽ vào rất nhanh.
• Bước 4: Siết lực cuối cùng. Inox 304 chịu lực tốt, bạn có thể siết chặt tay. Tuy nhiên, nếu bắt vào nhựa hoặc nhôm mỏng, hãy dùng lực vừa phải để tránh làm cháy ren nhôm.

11. Cách kiểm tra chất lượng ốc Inox 304 thật hay giả

Để tránh mua phải hàng Inox 201 kém chất lượng (nhanh rỉ):

• Quan sát ký hiệu: Đầu mũ ốc M5x14 chuẩn DIN thường có dập chữ nổi “A2-70” (A2 là Inox 304) kèm logo nhà sản xuất. Hàng chợ thường trơn láng không chữ.
• Dùng thuốc thử: Nhỏ dung dịch thử Inox. Inox 304 giữ màu hoặc xanh nhẹ, Inox 201 chuyển màu đỏ gạch.
• Màu sắc: Inox 304 thật có màu sáng đục (màu thép), nhìn “lì” và chất lượng hơn hàng mạ bóng loáng.

12. Báo giá Lục Giác Chìm Trụ Inox M5x14 & Nơi mua uy tín

a. Giá bán lẻ tham khảo: 618 đ / Cái

Chỉ hơn 600 đồng cho một giải pháp liên kết Inox bền bỉ. Mecsu Pro cam kết mức giá cạnh tranh nhất thị trường cho cả khách mua lẻ và khách sỉ số lượng lớn.

b. Tại sao dân kỹ thuật chọn Mecsu Pro?

• Kho hàng khổng lồ: Đầy đủ các size lẻ như M5x14, M5x18… mà các cửa hàng kim khí nhỏ thường không có.
• Chất lượng đồng nhất: Hàng nhập khẩu chính ngạch, ren sắc nét, không bavia.
• Giao hàng nhanh: Đáp ứng tiến độ gấp của các dự án chế tạo máy.

ĐẶT MUA NGAY BULONG M5x14 INOX 304 TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về Vít M5x14

13.1. Chiều dài 14mm có tính cả đầu mũ không?

Không. Theo tiêu chuẩn DIN 912, chiều dài L=14mm chỉ tính phần thân (từ dưới cổ mũ đến đuôi vít). Nếu tính cả đầu mũ dày 5mm, tổng chiều dài thực tế của con ốc là 19mm. Hãy lưu ý điều này khi tính toán không gian lắp đặt.

13.2. Ốc này có lắp vừa nhôm định hình 2020 không?

Có, rất vừa vặn. Nhôm 2020 thường dùng ốc M5. Khi dùng với ke góc đúc (dày ~4mm) và con chạy T-nut M5, vít M5x14 sẽ xuyên qua ke góc, đi vào con chạy và siết chặt mà không bị chạm đáy rãnh nhôm (do tổng độ dày ke + khoảng cách an toàn trong rãnh > 10mm nhưng < 14mm là lý tưởng).

13.3. Tôi nên siết lực bao nhiêu cho ốc M5 Inox?

Lực siết khuyến nghị cho ốc M5 Inox 304 (A2-70) là khoảng 5 – 6 Nm. Nếu siết quá lực này có thể làm giãn ren hoặc đứt đầu ốc.

13.4. Sản phẩm này là ren suốt hay ren lửng?

Mã sản phẩm 0063073 tại Mecsu là Ren Suốt (Full Thread). Toàn bộ thân dài 14mm đều có ren, giúp bạn linh hoạt sử dụng cho mọi độ dày vật liệu trong phạm vi cho phép.

14. Hỗ trợ kỹ thuật từ đội ngũ Mecsu Pro

Bạn cần tư vấn thêm về các phụ kiện lắp ráp nhôm định hình? Liên hệ ngay:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên gia: Tăng độ bền cho mối ghép

a. Sử dụng Long đền (Washer)

Khi dùng vít M5x14 bắt vào các chi tiết nhựa (như dàn áo xe máy) hoặc nhôm mềm, hãy luôn lót thêm Long đền phẳng M5. Nó giúp phân tán lực ép ra diện tích rộng hơn, tránh làm nứt vỡ nhựa hoặc lún bề mặt nhôm khi siết chặt.

b. Lưu ý về hiện tượng điện hóa

“Khi bắt vít Inox vào khung nhôm ngoài trời, phản ứng ăn mòn điện hóa có thể xảy ra làm ố màu nhôm. Để khắc phục, hãy bôi một chút mỡ bò vào chân ren hoặc dùng long đền nhựa để cách ly, giúp mối ghép bền đẹp vĩnh cửu.”
— Mẹo nhỏ từ kỹ sư bảo trì Mecsu.
