Review chi tiết Bulong Lục Giác Chìm Đầu Trụ DIN 912 M5x70: Giải pháp liên kết sâu vượt trội

Mục Lục Bài Viết

1. 1. Tổng quan về Bulong Lục Giác Chìm Trụ M5x70 Inox 304
2. 2. Bảng thông số kỹ thuật chi tiết của sản phẩm
3. 3. Đặc điểm cấu tạo Vít đầu trụ DIN 912 size M5 dài 70mm
4. 4. Tại sao Inox 304 lại quan trọng với vít dài tới 7cm?
5. 5. Phân tích độ bền uốn và lực kéo của vít M5x70
6. 6. Phân loại các dòng lục giác chìm M5 trên thị trường
7. 7. Ưu điểm và những lưu ý khi dùng vít siêu dài M5x70
8. 8. Ứng dụng thực tế: M5x70 làm được gì trong kỹ thuật?
9. 9. So sánh Đầu Trụ (DIN 912) và Đầu Bằng (DIN 7991) size M5
10. 10. Kỹ thuật lắp đặt vít dài để không bị cong thân
11. 11. Cách kiểm tra chất lượng ốc Inox 304 thật giả
12. 12. Báo giá Lục Giác Chìm Trụ Inox M5x70 & Nơi mua hàng
13. 13. Câu hỏi thường gặp (FAQ) về Vít M5x70
14. 14. Hỗ trợ tư vấn kỹ thuật từ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Xử lý lỗ khoan sâu

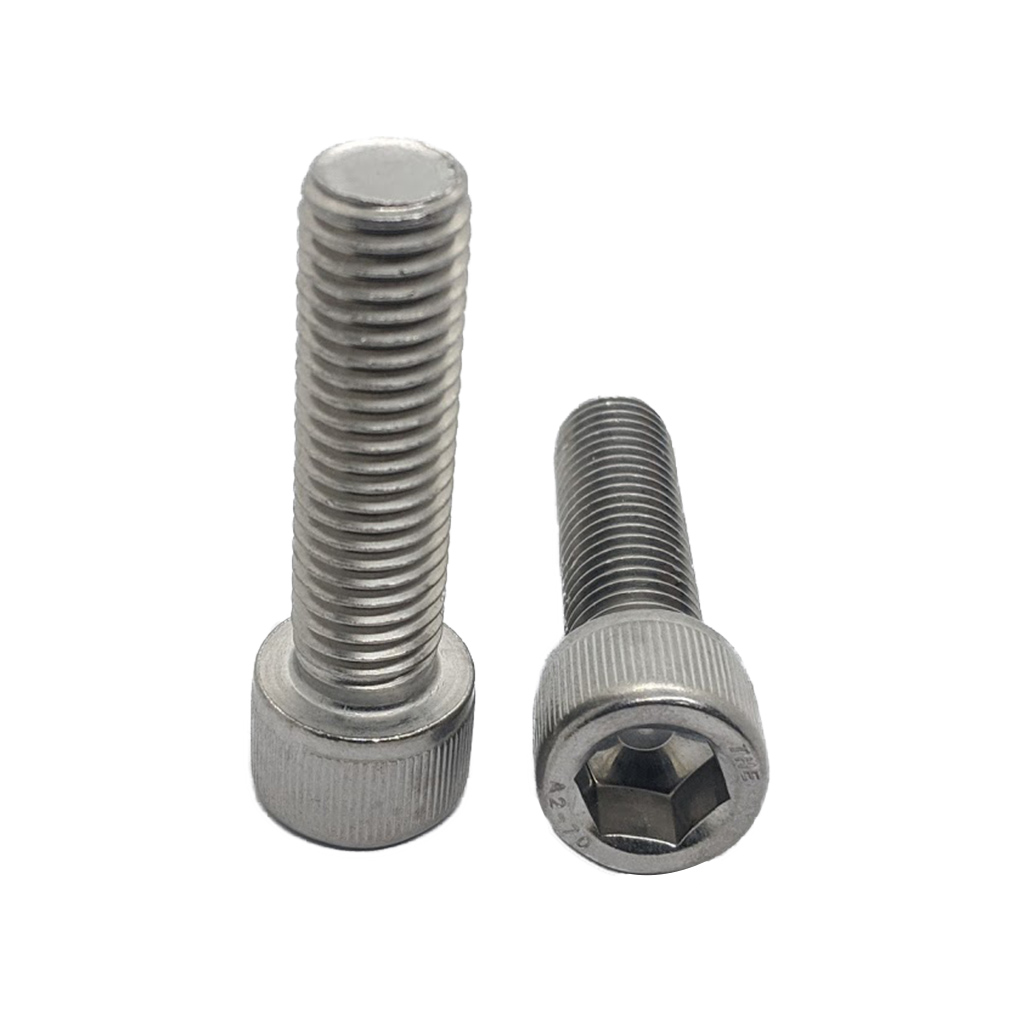

1. Tổng quan về Bulong Lục Giác Chìm Trụ M5x70 Inox 304

Lục Giác Chìm Đầu Trụ Inox 304 DIN912 M5x70 là dòng sản phẩm đặc thù với chiều dài thân lên tới 70mm (7cm), thuộc nhóm các size bu lông dài hiếm gặp trong hệ M5. Với đường kính chỉ 5mm nhưng chiều dài gấp 14 lần đường kính, sản phẩm này được ví như những “thanh xuyên” vững chắc, chuyên dùng để liên kết các khối vật liệu dày, ghép nối nhiều lớp chi tiết máy hoặc làm trục dẫn hướng trong các cơ cấu cơ khí chính xác.

Được chế tạo từ thép không gỉ SUS304 (Inox 304), M5x70 mang lại sự an tâm tuyệt đối về khả năng chống rỉ sét, đặc biệt quan trọng khi phần lớn thân vít nằm sâu trong vật liệu và không thể bảo trì thường xuyên. Thiết kế đầu trụ chuẩn DIN 912 giúp tối ưu hóa lực siết, đảm bảo sự ổn định cho các mối ghép có hành trình dài.

2. Bảng thông số kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chuẩn xác cho mã sản phẩm B02M0501070TH00, giúp quý khách hàng dễ dàng tính toán thiết kế:

Đặc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0057703
MPN	B02M0501070TH00
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 912
Kích thước ren (d)	M5
Bước ren (P)	0.8 mm (Ren thô)
Chiều dài (L)	70 mm
Đường kính mũ (dk)	8.5 mm
Chiều cao mũ (k)	5.0 mm
Dụng cụ mở (s)	Lục giác 4 mm
Kiểu dáng đầu	Đầu Trụ (Cylindrical Head)
Chất liệu	Inox 304 (Stainless Steel)
Lĩnh vực ứng dụng	Đóng tàu, Dầu khí, Cơ khí
Kiểu thân	Ren Suốt (Full Thread)
Xuất xứ	Trung Quốc

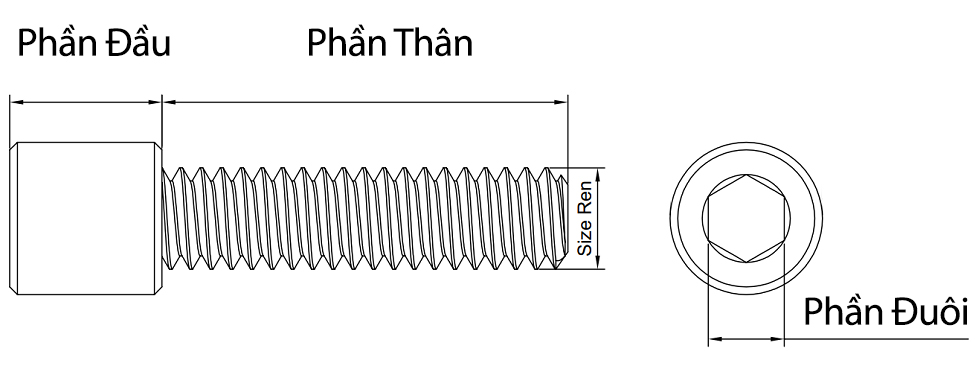

3. Đặc điểm cấu tạo Vít đầu trụ DIN 912 size M5 dài 70mm

M5x70 sở hữu tỷ lệ kích thước đặc biệt, tạo nên những tính năng ứng dụng riêng:

• Phần Mũ (Head): Vẫn giữ kích thước tiêu chuẩn với đường kính 8.5mm và cao 5mm. Lỗ lục giác chìm 4mm sâu, đóng vai trò là điểm truyền lực duy nhất để xoay trục vít dài 70mm đi vào vật liệu.
• Phần Thân (Body): Chiều dài thân lên tới 70mm được tiện ren suốt (full thread) bước 0.8mm. Việc tiện ren toàn bộ chiều dài 7cm là một điểm cộng lớn, giúp vít hoạt động như một thanh ren có đầu mũ (threaded rod with cap), cực kỳ linh hoạt cho các ứng dụng cần điều chỉnh khoảng cách xa hoặc cắt ngắn tùy ý.

4. Tại sao Inox 304 lại quan trọng với vít dài tới 7cm?

Chiều dài 70mm đồng nghĩa với diện tích tiếp xúc ma sát lớn và độ sâu lỗ khoan cao. Inox 304 trở thành yếu tố sống còn:

• Ngăn ngừa kẹt chết (Seizing): Trong các lỗ khoan sâu 70mm, độ ẩm rất dễ đọng lại. Nếu dùng ốc thép thường, chỉ một chút rỉ sét cũng đủ làm con ốc nở ra và kẹt cứng vĩnh viễn trong lỗ. Inox 304 chống rỉ hoàn hảo, đảm bảo bạn có thể tháo ốc ra dễ dàng sau 5-10 năm.
• Độ bền uốn dẻo: Inox 304 có độ dẻo cao hơn thép carbon cứng. Với thân vít dài và mảnh như M5x70, độ dẻo giúp vít chịu được các rung động nhẹ mà không bị gãy giòn đột ngột.

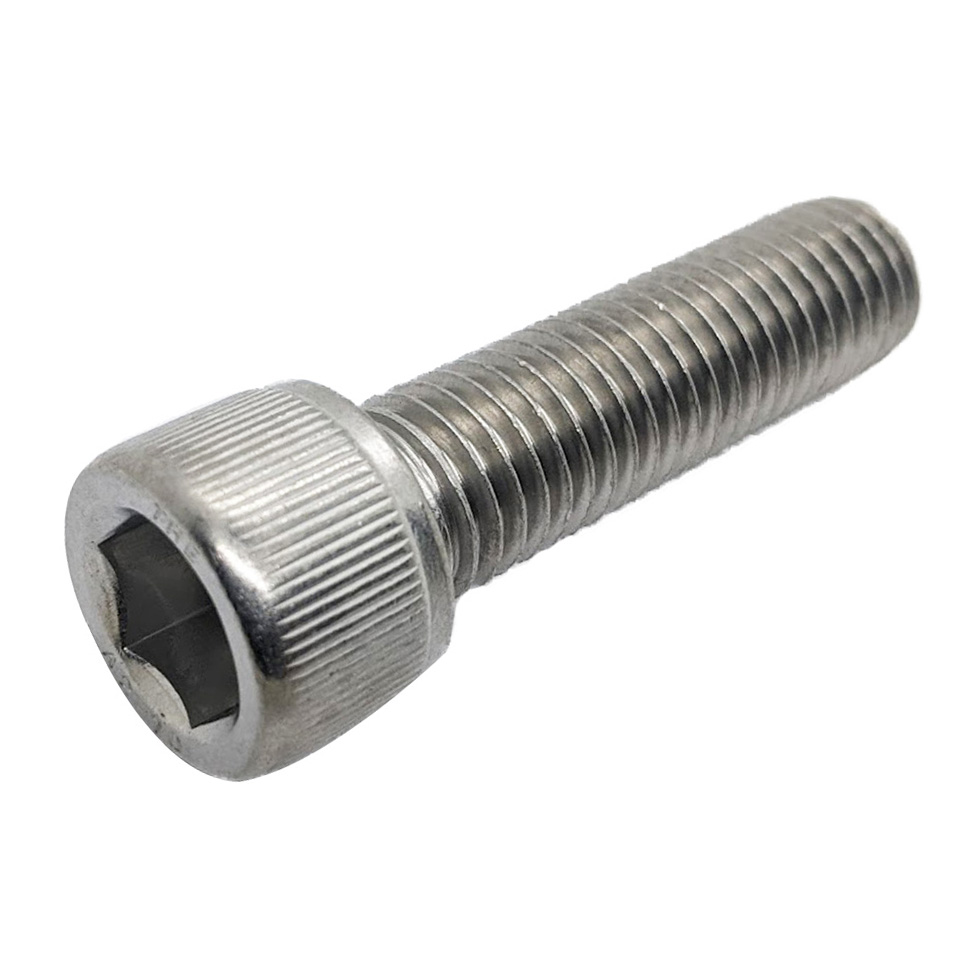

5. Phân tích độ bền uốn và lực kéo của vít M5x70

Kỹ sư thiết kế cần đặc biệt lưu ý về cơ tính của vít siêu dài M5x70:

Về lực kéo (Tensile strength), M5x70 Inox 304 chịu lực rất tốt, thích hợp để ép chặt (kẹp) các khối vật liệu dày lại với nhau. Tuy nhiên, điểm yếu lớn nhất là độ ổn định (Buckling). Do thân dài 70mm mà đường kính chỉ 5mm, vít rất dễ bị cong nếu chịu lực nén dọc trục hoặc lực cắt ngang. Vì vậy, tuyệt đối không dùng M5x70 để chịu tải trọng uốn hoặc làm chốt chịu cắt chính (shear pin) trong các cơ cấu chịu lực lớn.

6. Phân loại các dòng lục giác chìm M5 trên thị trường

Ngoài Inox 304, thị trường còn có các lựa chọn khác cho size M5x70:

• Inox 304 (Sản phẩm này): Lựa chọn cân bằng nhất. Giá 1,729 đ/cái, bền bỉ, chống gỉ, phù hợp cho hầu hết các ứng dụng kỹ thuật.
• Thép đen 12.9: Cứng hơn nhưng dễ rỉ. Chỉ dùng trong các máy móc công nghiệp có dầu bôi trơn liên tục.
• Inox 316 (A4): Dành cho môi trường ăn mòn cực đoan (nước biển, hóa chất), giá thành cao hơn.

7. Ưu điểm và những lưu ý khi dùng vít siêu dài M5x70

Ưu điểm:

• Phạm vi kết nối cực rộng: Xuyên qua vật liệu dày tới 60-65mm.
• Ren suốt tiện lợi: Không bị giới hạn vị trí bắt đai ốc, có thể dùng làm trục vít me mini cho các cơ cấu tinh chỉnh.
• Thẩm mỹ: Thay thế thanh ren cắt đoạn lem nhem bằng một con vít có đầu mũ đúc liền khối sắc sảo.

Lưu ý quan trọng:

• Rất dễ cong: Cần vận chuyển và lắp đặt nhẹ nhàng. Lỗ khoan phải tuyệt đối thẳng hàng.
• Hiện tượng bó ren (Galling): Hành trình vặn 70mm sinh nhiệt ma sát rất lớn. Bắt buộc phải vặn chậm và có bôi trơn.
• Khó gia công lỗ: Khoan lỗ 5mm sâu 70mm là một thách thức kỹ thuật, cần mũi khoan dài và kỹ thuật khoan mổ cò (peck drilling).

8. Ứng dụng thực tế: M5x70 làm được gì trong kỹ thuật?

Chiều dài 70mm biến M5x70 thành giải pháp cho các tình huống lắp ráp đặc biệt:

• Lắp ráp hộp kỹ thuật chống nước: Xuyên qua nắp hộp, thân hộp dày và các lớp gioăng đệm để bắt vào đế gá phía sau cùng.
• Kẹp phôi máy CNC: Dùng làm vít siết cho các đồ gá (jig) kẹp phôi có chiều cao lớn.
• Chế tạo Robot & Mô hình: Làm trục xương sống liên kết các module in 3D, hoặc trục căng đai truyền động có hành trình dài.
• Nội thất lắp ghép: Liên kết xuyên qua các thanh gỗ dày 30mm + 30mm, hoặc bắt chân bàn ghế xuyên qua khung hộp sắt.
• Hệ thống làm mát: Bắt xuyên qua tổ hợp “Quạt + Tản nhiệt dày + Quạt” (Push-Pull configuration) trong các hệ thống máy tính hoặc tủ điện công nghiệp.

9. So sánh Đầu Trụ (DIN 912) và Đầu Bằng (DIN 7991) size M5

Với vít siêu dài, kiểu đầu vít quyết định độ an toàn khi thi công:

Tiêu chí	Đầu Trụ M5 (DIN 912)	Đầu Bằng/Côn M5 (DIN 7991)
Khả năng truyền lực	Tốt hơn nhờ lỗ lục giác sâu 4mm	Kém hơn, dễ trượt khi vặn hành trình dài 70mm
Size khóa lục giác	4.0mm (Chắc chắn)	3.0mm (Nhỏ, yếu)
Rủi ro thi công	Thấp, ít khi bị toét đầu	Cao, dễ hỏng đầu vít nếu bị kẹt giữa đường
Yêu cầu lỗ khoan	Lỗ thẳng đơn giản	Phải doa miệng côn chính xác

Kết luận: Với hành trình ren dài tới 70mm, lực ma sát là rất lớn. Hãy luôn chọn DIN 912 đầu trụ để đảm bảo an toàn khi siết.

10. Kỹ thuật lắp đặt vít dài để không bị cong thân

Thi công vít M5x70 cần sự tỉ mỉ và kiên nhẫn:

• Bước 1: Chuẩn bị lỗ khoan. Lỗ khoan phải thẳng góc 90 độ và rộng hơn đường kính vít một chút (khoan lỗ 5.5mm hoặc 6mm cho vít M5). Nếu lỗ quá khít, vít dài 70mm rất dễ bị kẹt và cong.
• Bước 2: Bôi trơn là bắt buộc. Dùng mỡ bò, dầu máy hoặc sáp nến bôi dọc thân vít. Điều này giảm ma sát nhiệt, giúp vặn nhẹ tay và tránh bó ren.
• Bước 3: Không dùng súng bắn vít tốc độ cao. Hãy vặn bằng tay hoặc máy vặn vít ở tốc độ chậm nhất. Vặn nhanh sinh nhiệt sẽ làm “chết” ren Inox ngay lập tức.
• Bước 4: Kiểm tra độ thẳng. Trong quá trình vặn, nếu thấy nặng tay bất thường, hãy dừng lại kiểm tra xem vít có đang đi lệch hướng không.

11. Cách kiểm tra chất lượng ốc Inox 304 thật giả

Bảo vệ công trình của bạn bằng cách kiểm tra vật tư đầu vào:

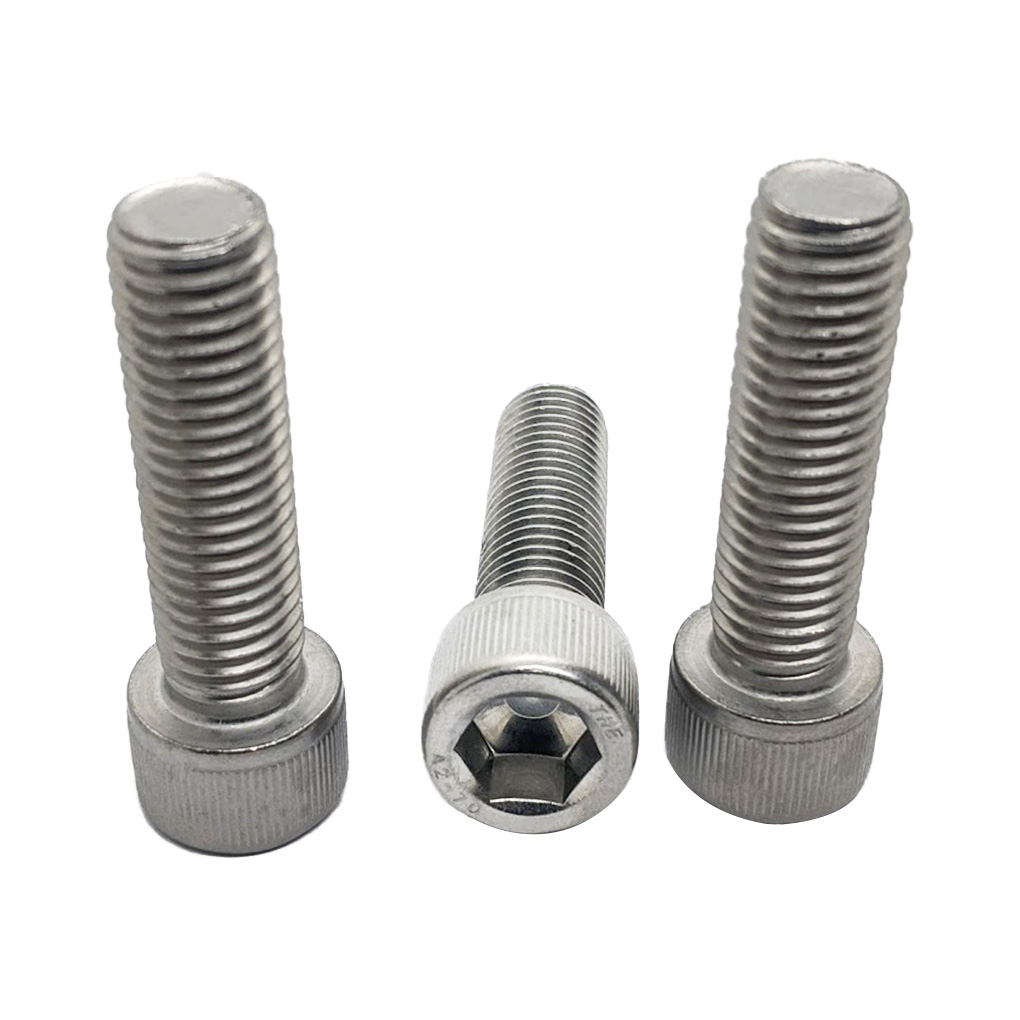

• Ký hiệu trên mũ: Ốc chuẩn DIN thường dập “A2-70” (A2 là Inox 304) và logo nhà sản xuất (THE, W, JJ…). Hàng chợ thường không có chữ.
• Thuốc thử Inox: Nhỏ dung dịch thử chuyên dụng. Inox 304 sẽ giữ màu xám/xanh, còn Inox 201 sẽ đổi màu đỏ gạch trong 30 giây.
• Bề mặt: Inox 304 có màu sáng đục, trầm (màu thép), không bóng loáng như hàng xi mạ.

12. Báo giá Lục Giác Chìm Trụ Inox M5x70 & Nơi mua hàng

a. Giá bán lẻ tham khảo: 1,729 đ / Cái

Với chưa đầy 2.000 đồng, bạn sở hữu một thanh ren Inox 304 đúc liền mũ dài 70mm. Đây là mức giá cực kỳ cạnh tranh tại Mecsu Pro cho một sản phẩm kích thước đặc biệt, khó tìm thấy ở các cửa hàng kim khí nhỏ lẻ.

b. Tại sao Mecsu Pro là kho bu lông tin cậy?

• Đủ size siêu dài: Mecsu chuyên các size hiếm như M5x70, M5x80, M5x100… luôn có sẵn kho.
• Thông số chuẩn DIN: Cam kết kích thước chính xác, ren sắc nét, không bavia.
• Dịch vụ tận tâm: Tư vấn kỹ thuật, hỗ trợ giao hàng nhanh toàn quốc.

ĐẶT MUA NGAY BULONG INOX M5x70 TẠI ĐÂY

13. Câu hỏi thường gặp (FAQ) về Vít M5x70

13.1. Tôi dùng vít này bắt xuyên tường treo kệ được không?

Không khuyến khích. Vít M5 là ren mịn cơ khí, cần bắt vào tắc kê nhựa hoặc nở đạn. Tuy nhiên tắc kê nhựa thường chỉ dài 40mm, phần còn lại của vít 70mm sẽ không bám vào đâu cả. Nếu treo kệ nặng, hãy dùng vít nở sắt chuyên dụng. M5x70 phù hợp hơn để liên kết các chi tiết gỗ, nhựa, kim loại với nhau.

13.2. Vít dài thế này có bị gãy ngang khi siết không?

Inox 304 rất dẻo nên khó bị gãy ngang thân. Tuy nhiên, rủi ro lớn nhất là xoắn đứt đầu mũ hoặc toét lỗ lục giác nếu vít bị kẹt trong lỗ khoan hẹp mà bạn vẫn cố tình siết mạnh. Hãy đảm bảo lỗ khoan đủ rộng và có bôi trơn.

13.3. Ren của vít này là ren suốt hay ren lửng?

Sản phẩm mã 0057703 tại Mecsu là Ren Suốt (Full Thread). Ren chạy dọc từ đầu mũi đến sát mũ vít. Điều này rất tiện lợi vì bạn có thể cắt ngắn bớt vít tùy ý mà vẫn sử dụng được, không bị vướng phần thân trơn.

13.4. Cần dùng loại long đền nào cho vít M5x70?

Với vít dài, bạn nên dùng Long đền phẳng M5 dày (để phân bố lực nén) và Long đền vênh M5 (để chống tự tháo lỏng do rung động). Nên lót long đền ở cả đầu mũ vít và đầu đai ốc.

14. Hỗ trợ tư vấn kỹ thuật từ Mecsu Pro

Bạn cần tìm các giải pháp bu lông ốc vít đặc biệt? Hãy liên hệ ngay với chúng tôi:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên gia: Xử lý lỗ khoan sâu

a. Kỹ thuật khoan mổ cò (Peck Drilling)

Để tạo lỗ cho vít M5x70, đừng khoan một mạch. Hãy khoan xuống 5-10mm rồi nhấc mũi khoan lên để thoát phoi, sau đó khoan tiếp. Việc này giúp lỗ khoan thẳng, không bị côn và tránh làm gãy mũi khoan trong phôi.

b. Sử dụng keo chống xoay (Threadlocker)

“Với thân vít dài 70mm, độ rung động của nó lớn hơn vít ngắn. Một giọt keo khóa ren (Loctite 243 màu xanh) ở đoạn cuối ren sẽ giúp cố định đai ốc chắc chắn, ngăn chặn việc tự tháo lỏng nhưng vẫn cho phép tháo ra khi cần bảo dưỡng.”
— Kinh nghiệm từ xưởng lắp ráp Mecsu.
