Review chi tiết Bulong Lục Giác Chìm Đầu Trụ DIN 912 M12x20 Thép 12.9: Ngắn gọn nhưng sức mạnh ngàn cân

Mục Lục Bài Viết

1. 1. Tổng quan về Vít Lục Giác Chìm Trụ M12x20 Thép Đen 12.9
2. 2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Đặc điểm cấu tạo Bu lông đầu trụ DIN 912 size M12 dài 20mm
4. 4. Cấp bền 12.9 quan trọng thế nào với size lớn M12?
5. 5. Đánh giá độ bền và lực xiết an toàn của vít M12x20
6. 6. Phân loại các dòng lục giác chìm M12 trên thị trường
7. 7. Ưu điểm và hạn chế của vít Thép Đen M12x20
8. 8. Ứng dụng thực tế: M12x20 – Chốt chặn và liên kết máy nặng
9. 9. So sánh Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M12
10. 10. Hướng dẫn lắp đặt vít M12x20 chuẩn kỹ thuật
11. 11. Cách kiểm tra chất lượng ốc thép đen 12.9
12. 12. Báo giá Lục Giác Chìm Trụ Thép 12.9 M12x20 & Nơi mua hàng
13. 13. Câu hỏi thường gặp (FAQ) về Vít M12x20
14. 14. Hỗ trợ kỹ thuật từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về độ dày vật liệu kẹp

1. Tổng quan về Vít Lục Giác Chìm Trụ M12x20 Thép Đen 12.9

Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M12x20 là một sản phẩm khá đặc biệt trong thế giới bu lông. Với đường kính thân lên tới 12mm nhưng chiều dài chỉ vỏn vẹn 20mm, con ốc này trông giống như một “khối thép đặc” hơn là một thanh liên kết. Tỷ lệ kích thước này biến nó thành giải pháp hoàn hảo cho các ứng dụng chịu tải trọng cực lớn tại các vị trí có không gian hẹp hoặc lỗ ren nông.

Được sản xuất từ thép hợp kim carbon siêu cứng và trải qua quá trình nhiệt luyện đạt chuẩn 12.9, vít M12x20 sở hữu khả năng chịu lực cắt và lực nén vượt trội. Lớp hoàn thiện nhuộm đen (Black Oxide) giúp sản phẩm có vẻ ngoài mạnh mẽ, phù hợp với các cỗ máy công nghiệp hạng nặng.

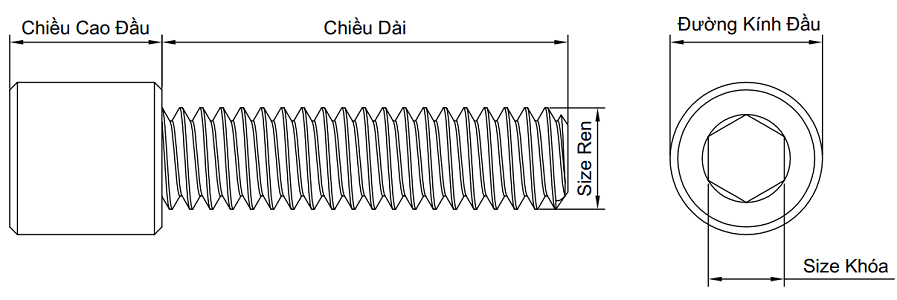

2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng thông số kỹ thuật chính xác cho mã sản phẩm B02M1201020TF10, giúp kỹ sư dễ dàng tra cứu và thiết kế lỗ khoan:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0058129
MPN	B02M1201020TF10
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 912
Kích thước ren (d)	M12
Bước ren (P)	1.75 mm (Ren thô tiêu chuẩn)
Chiều dài (L)	20 mm
Đường kính mũ (dk)	18.0 mm
Chiều cao mũ (k)	12.0 mm
Dụng cụ mở (s)	Lục giác 10.0 mm
Kiểu dáng đầu	Đầu Trụ (Cylindrical Head)
Chất liệu	Thép hợp kim 12.9 (High Tensile Steel)
Hoàn thiện	Nhuộm đen (Black Oxide)
Kiểu thân	Ren Suốt (Full Thread)
Xuất xứ	Trung Quốc

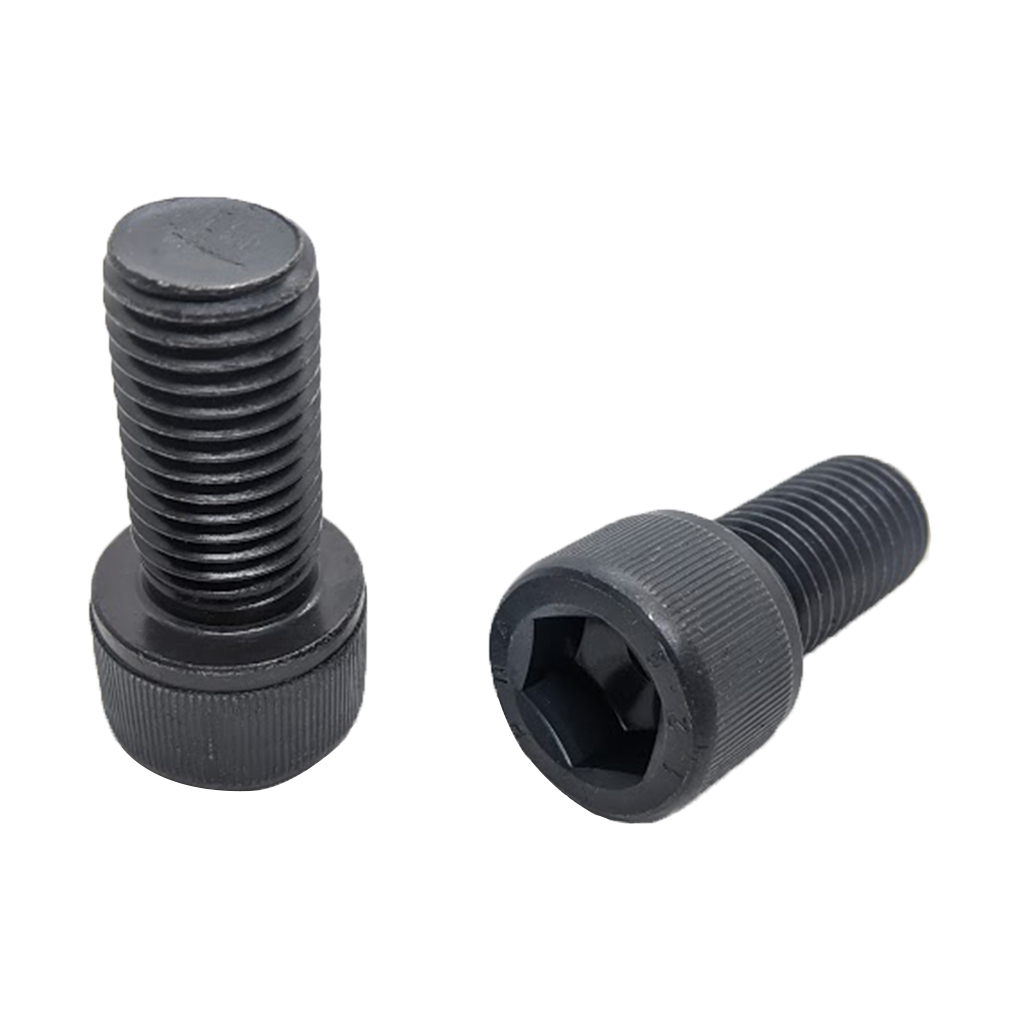

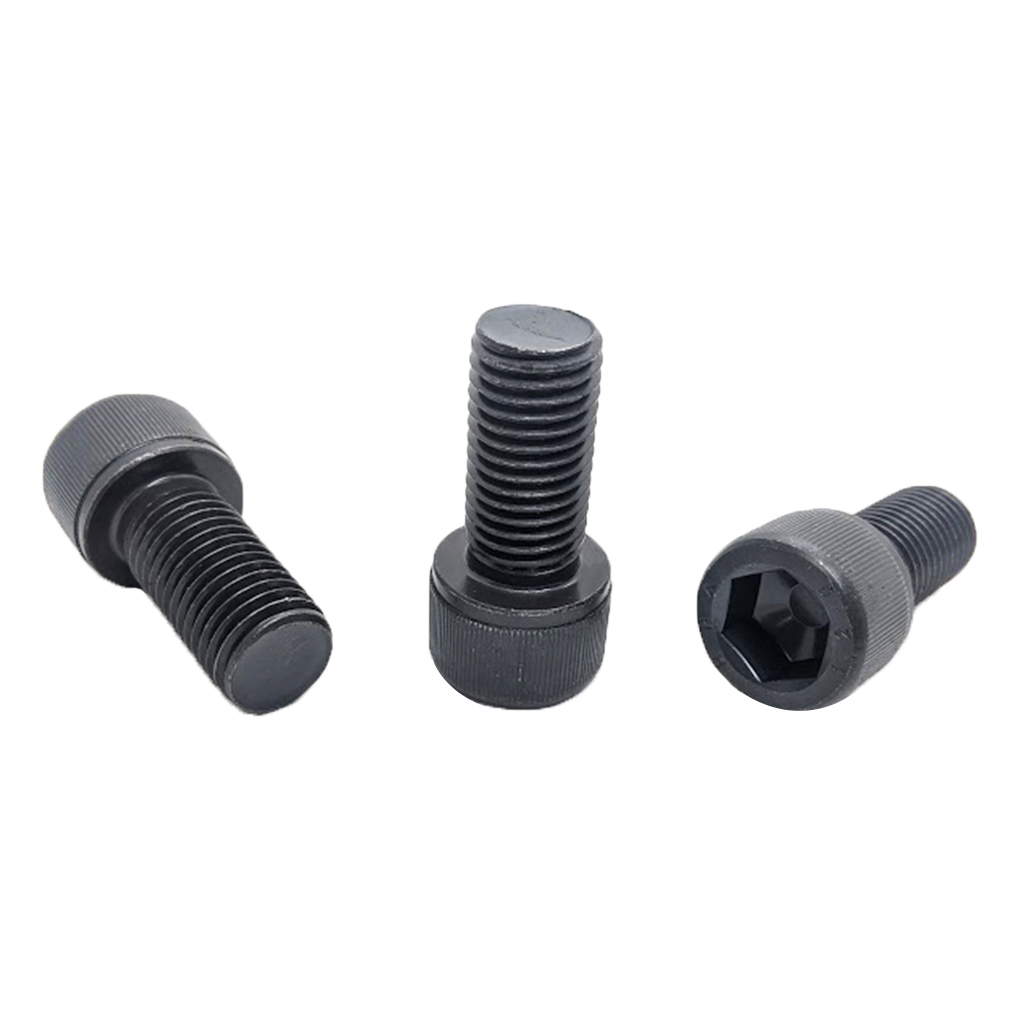

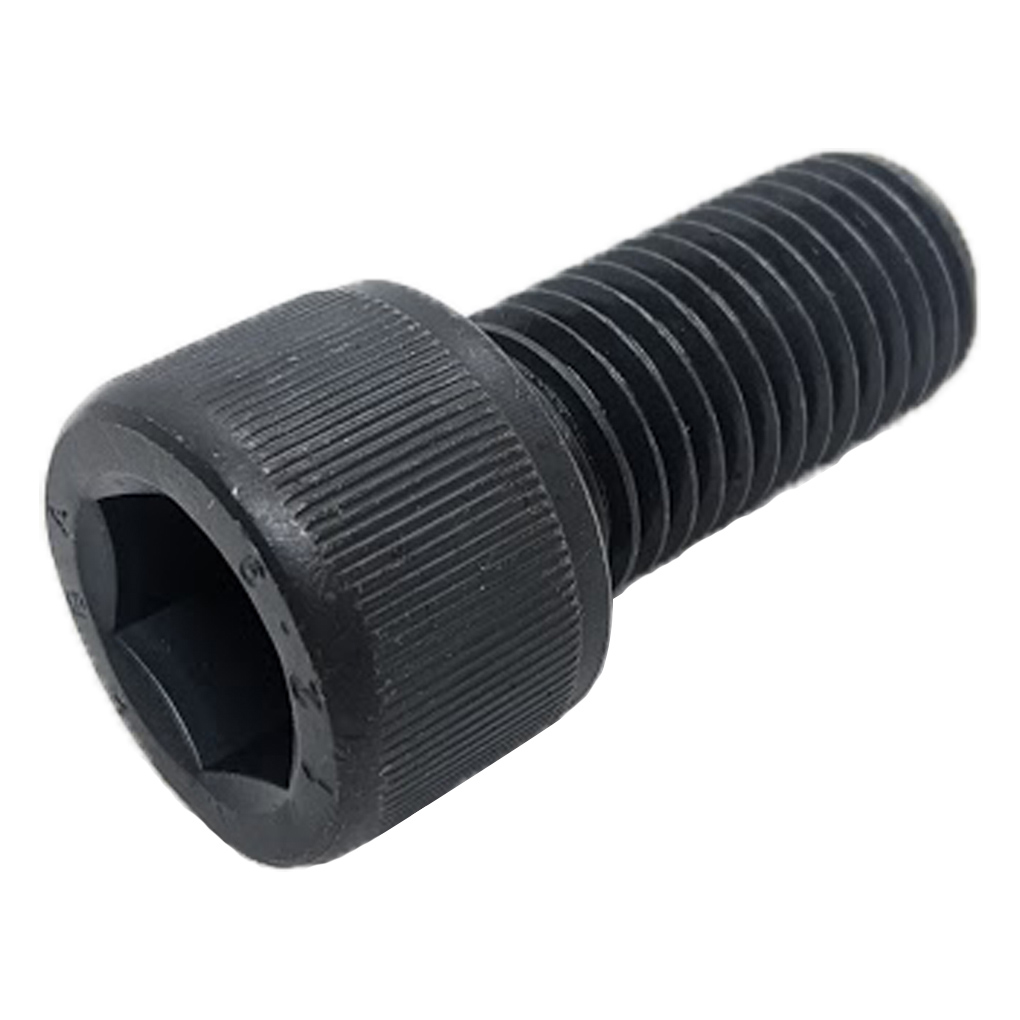

3. Đặc điểm cấu tạo Bu lông đầu trụ DIN 912 size M12 dài 20mm

M12x20 là một chi tiết cơ khí “hạng nặng” với cấu tạo đặc thù:

• Phần Mũ Vít: Rất lớn với đường kính 18mm và chiều cao lên tới 12mm. Kích thước này tương đương với một đốt ngón tay người lớn, cực kỳ vững chãi. Lỗ lục giác chìm size 10mm cho phép sử dụng các cần siết lực lớn mà không lo bị trượt hay toét đầu.
• Phần Thân Ren: Chiều dài thân chỉ 20mm, được tiện ren suốt bước 1.75mm. Do chiều dài ngắn, số lượng vòng ren hữu dụng chỉ khoảng 10-11 vòng. Điều này đòi hỏi độ chính xác gia công rất cao để đảm bảo khả năng ăn khớp và chịu tải ngay từ những vòng ren đầu tiên.

4. Cấp bền 12.9 quan trọng thế nào với size lớn M12?

Với kích thước M12 ngắn, ứng suất tập trung lên thân vít là rất lớn. Cấp bền 12.9 mang lại:

• Sức chịu tải cắt (Shear Strength): Ốc M12x20 thường được dùng làm chốt hãm hoặc chốt định vị. Thép 12.9 có khả năng chịu lực cắt ngang cực tốt, đảm bảo vít không bị “đứt ngang” khi máy móc va đập mạnh.
• Độ cứng bề mặt ren: Giúp các bước ren M12 to khỏe không bị biến dạng khi siết chặt vào các lỗ ren bằng thép cứng hoặc gang đúc.

5. Đánh giá độ bền và lực xiết an toàn của vít M12x20

M12x20 Thép 12.9 là “người khổng lồ” về sức mạnh chịu nén và cắt:

Sử dụng lục giác 10mm, lực siết tiêu chuẩn khuyến nghị nằm trong khoảng 85 – 100 Nm. Đây là mức lực cực lớn, đòi hỏi phải dùng cờ lê lực chuyên dụng cánh tay đòn dài. Khả năng chịu lực kéo đứt của nó lên tới hàng chục tấn. Tuy nhiên, vì vít ngắn, hãy đảm bảo vật liệu nền đủ cứng để không bị phá hủy ren lỗ trước khi vít đạt tới giới hạn bền.

6. Phân loại các dòng lục giác chìm M12 trên thị trường

Lựa chọn vật liệu phù hợp là yếu tố then chốt cho độ bền công trình:

• Thép đen 12.9 (Mã 0058129): Cứng nhất, chịu lực tốt nhất. Giá thành: 2,232 đ/cái. Dùng cho công nghiệp nặng, khuôn ép, máy móc xây dựng.
• Inox 304: Chống gỉ tốt, bề mặt sáng. Dùng cho thực phẩm, hóa chất, hàng hải nhưng chịu lực kém hơn thép đen (chỉ tương đương cấp bền 70).
• Thép mạ kẽm: Cấp bền 8.8, chống gỉ trung bình, dùng cho kết cấu nhà xưởng thông thường.

7. Ưu điểm và hạn chế của vít Thép Đen M12x20

Ưu điểm:

• Siêu khỏe: Chịu được tải trọng và mô-men xoắn cực đại.
• Đầu giác lớn: Lục giác 10mm rất sâu và chắc, hầu như không thể bị trượt khi thao tác.
• Tiết kiệm không gian: Chiều dài ngắn 20mm phù hợp cho các lỗ mù nông trên thân máy dày.
• Kinh tế: Giá thành rất tốt so với hiệu năng chịu lực mang lại.

Hạn chế:

• Phạm vi kẹp hạn chế: Do quá ngắn, nó chỉ kẹp được các bản mã mỏng (dưới 8mm) hoặc dùng làm nút bịt/chốt chặn.
• Dễ gỉ: Cần bôi dầu bảo quản nếu dùng trong môi trường ẩm ướt.

8. Ứng dụng thực tế: M12x20 – Chốt chặn và liên kết máy nặng

Kích thước M12x20 “ngắn đòn” nhưng lại có những ứng dụng rất đặc thù:

• Chốt chặn cơ khí (Hard Stop): Lắp trên băng máy CNC hoặc máy dập để giới hạn hành trình chuyển động. Khối lượng lớn và đầu mũ dày của M12 chịu va đập cực tốt.
• Nút bịt chịu áp (Pressure Plug): Dùng để bịt các lỗ khoan dầu, đường nước làm mát lớn trên lốc máy, khuôn mẫu nhựa. Đầu mũ to ép chặt gioăng làm kín hiệu quả.
• Bắt dao cụ máy cắt: Dùng để kẹp chặt lưỡi dao, đài dao trên các máy gia công cơ khí hạng nặng.
• Cố định bánh đà/Puly: Bắt vào đầu trục động cơ lớn để giữ puly hoặc khớp nối không bị trôi ra ngoài.

9. So sánh Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M12

Ở kích thước lớn M12, sự chênh lệch về khả năng chịu lực là rất rõ rệt:

Tiêu chí	Đầu Trụ M12 (DIN 912)	Đầu Dù/Cầu M12 (ISO 7380)
Dụng cụ siết	Lục giác 10.0mm (Cực khỏe)	Lục giác 8.0mm (Yếu hơn)
Chiều cao mũ	12.0mm (Dày, cứng cáp)	6.6mm (Mỏng, dẹt)
Lực siết tối đa	~100 Nm	~60 Nm
Ứng dụng chính	Kết cấu chịu lực, máy nặng	Vỏ bao che, thẩm mỹ

Kết luận: Nếu cần chịu lực tải trọng lớn, DIN 912 là lựa chọn bắt buộc. ISO 7380 đầu dù ở size M12 chỉ nên dùng cho các vị trí yêu cầu tính thẩm mỹ và ít chịu lực.

10. Hướng dẫn lắp đặt vít M12x20 chuẩn kỹ thuật

Để đảm bảo an toàn tuyệt đối cho mối ghép M12:

• Khoan mồi chuẩn 10.2mm: Đây là kích thước mũi khoan tiêu chuẩn cho ren M12x1.75. Khoan lỗ phải thẳng góc 90 độ.
• Vát mép lỗ (Chamfer): Với vít to và ngắn như M12x20, việc vát mép lỗ ren là bắt buộc để dẫn hướng vít vào dễ dàng, tránh làm cháy ren ngay từ vòng đầu.
• Sử dụng long đền phẳng dày: Với lực siết khổng lồ của M12, hãy dùng long đền phẳng loại dày (DIN 125A) để phân tán lực ép, bảo vệ bề mặt chi tiết máy.

11. Cách kiểm tra chất lượng ốc thép đen 12.9

Dấu hiệu nhận biết hàng M12 chuẩn tại Mecsu:

• Dập đầu lớn: Trên mặt đầu mũ ốc M12 phải có dập số “12.9” và mã nhà sản xuất rất to và rõ.
• Cảm giác cầm nắm: Nặng trịch, chắc chắn.
• Đầu giác: Lục giác 10mm phải sắc cạnh, không bị bo tròn các góc.

12. Báo giá Lục Giác Chìm Trụ Thép 12.9 M12x20 & Nơi mua hàng

a. Giá bán lẻ tham khảo: 2,232 đ / Cái

Hơn 2.000 đồng cho một khối thép kỹ thuật cao cấp. Mecsu Pro cung cấp số lượng lớn với mức giá tốt nhất, đóng gói theo hộp tiêu chuẩn.

b. Tại sao chọn Mecsu Pro?

• Hàng sẵn kho: Đáp ứng ngay lập tức nhu cầu bảo trì, thay thế máy móc.
• Nguồn gốc rõ ràng: Hàng nhập khẩu chính ngạch, đảm bảo cấp bền 12.9.
• Giao hàng siêu tốc: Trong ngày tại nội thành và COD toàn quốc.

MUA THÊM NHIỀU LOẠI LỤC GIÁC CHÌM ĐẦU TRỤ THÉP ĐEN KHÁC TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về Vít M12x20

13.1. Tôi dùng mũi khoan bao nhiêu để taro ren M12?

Quy chuẩn quốc tế cho ren M12 bước 1.75mm (ren thô) là mũi khoan 10.2mm. Nếu dùng ren mịn M12x1.25 thì dùng mũi 10.8mm.

13.2. Vít ngắn 20mm thì ăn được mấy vòng ren?

Vít dài 20mm, nếu trừ đi vật kẹp 5mm và long đền 3mm, phần ren ăn vào lỗ còn 12mm. Với bước ren 1.75mm, vít sẽ ăn được khoảng 6-7 vòng ren. Con số này là vừa đủ đạt chuẩn an toàn cho vật liệu thép. Nếu bắt vào nhôm, nên chọn vít dài hơn (M12x25).

13.3. Dùng lục giác 8mm mở ốc M12 được không?

Không. Ốc M12 chuẩn DIN 912 dùng lục giác 10mm. Lục giác 8mm là của ốc M10, đưa vào sẽ lỏng và không thể vặn được.

13.4. Vít này có mạ kẽm không?

Không, sản phẩm này là thép đen (Black Oxide). Nếu bạn cần loại mạ kẽm (màu trắng/vàng) để chống gỉ tốt hơn, Mecsu cũng có cung cấp nhưng cấp bền thường thấp hơn (8.8).

14. Hỗ trợ kỹ thuật từ đội ngũ Mecsu Pro

Bạn cần tư vấn về tải trọng cắt? Cần tìm đai ốc M12 đi kèm? Liên hệ ngay:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về độ dày vật liệu kẹp

a. Kiểm tra độ sâu lỗ ren

Với vít đường kính lớn M12, chiều sâu lỗ taro nên tối thiểu bằng 1D (12mm) cho thép và 2D (24mm) cho nhôm. Vì vít chỉ dài 20mm, hãy tính toán kỹ độ dày vật kẹp để đảm bảo phần ren ăn vào lỗ đạt yêu cầu tối thiểu này.

b. An toàn lao động

“Khi siết ốc M12 với lực lớn (~100Nm), hãy đảm bảo bạn đứng vững và cờ lê lực không bị trượt. Lực phản hồi khi trượt tay ở mức này có thể gây chấn thương nghiêm trọng.”
— Khuyến cáo an toàn từ phòng kỹ thuật Mecsu.
